Пристрій для очищення рідин

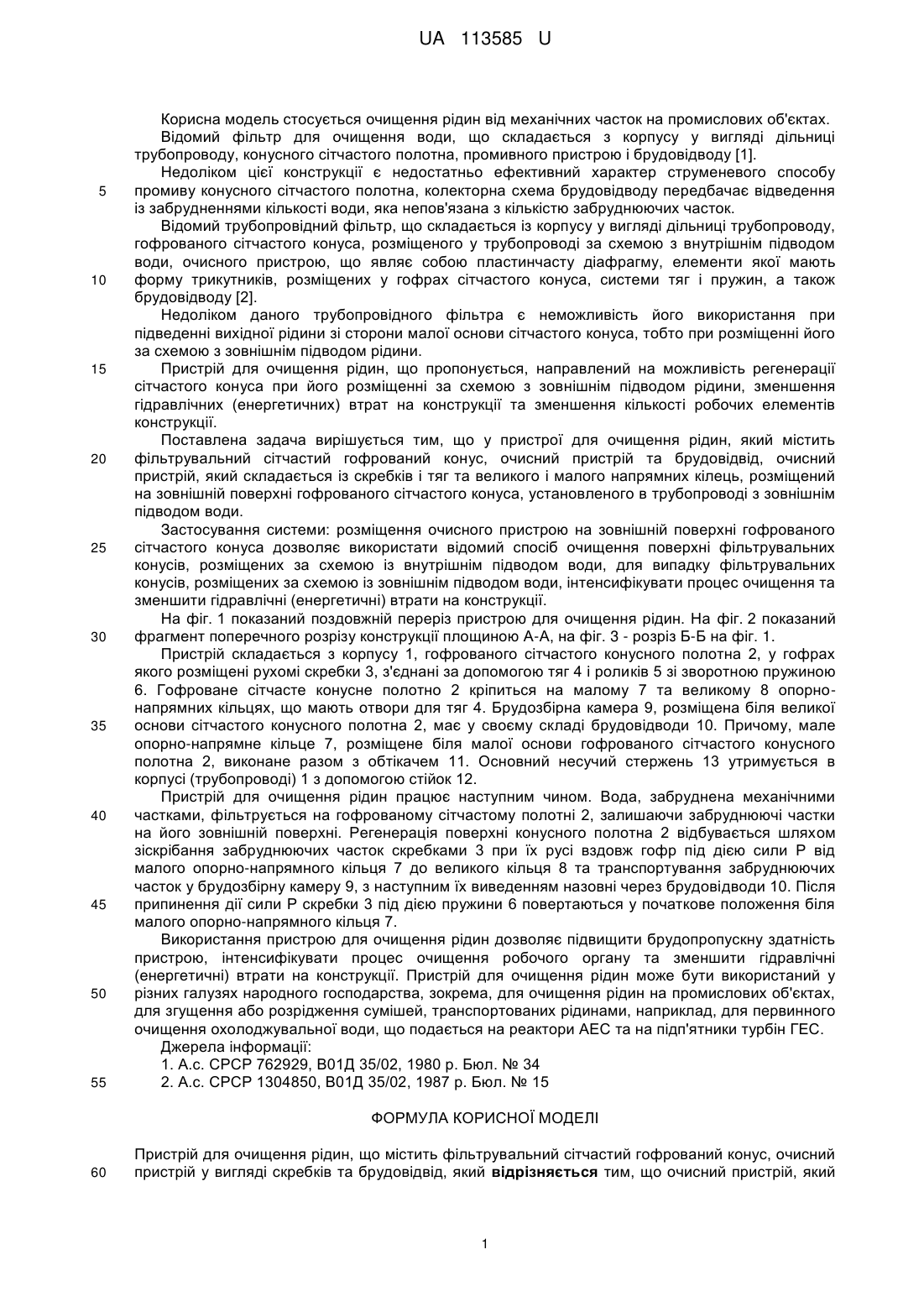

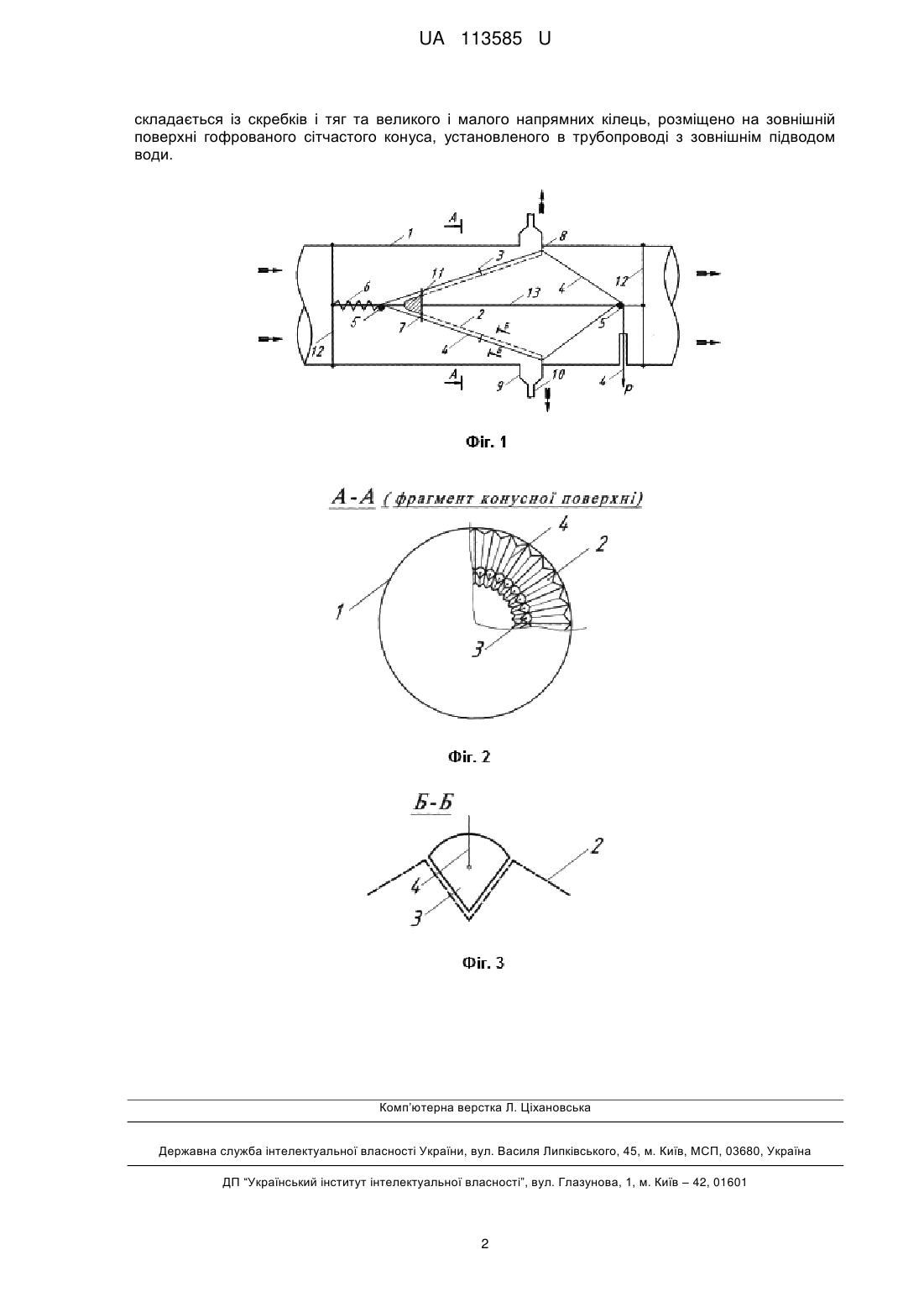

Реферат: UA 113585 U UA 113585 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується очищення рідин від механічних часток на промислових об'єктах. Відомий фільтр для очищення води, що складається з корпусу у вигляді дільниці трубопроводу, конусного сітчастого полотна, промивного пристрою і брудовідводу [1]. Недоліком цієї конструкції є недостатньо ефективний характер струменевого способу промиву конусного сітчастого полотна, колекторна схема брудовідводу передбачає відведення із забрудненнями кількості води, яка непов'язана з кількістю забруднюючих часток. Відомий трубопровідний фільтр, що складається із корпусу у вигляді дільниці трубопроводу, гофрованого сітчастого конуса, розміщеного у трубопроводі за схемою з внутрішнім підводом води, очисного пристрою, що являє собою пластинчасту діафрагму, елементи якої мають форму трикутників, розміщених у гофрах сітчастого конуса, системи тяг і пружин, а також брудовідводу [2]. Недоліком даного трубопровідного фільтра є неможливість його використання при підведенні вихідної рідини зі сторони малої основи сітчастого конуса, тобто при розміщенні його за схемою з зовнішнім підводом рідини. Пристрій для очищення рідин, що пропонується, направлений на можливість регенерації сітчастого конуса при його розміщенні за схемою з зовнішнім підводом рідини, зменшення гідравлічних (енергетичних) втрат на конструкції та зменшення кількості робочих елементів конструкції. Поставлена задача вирішується тим, що у пристрої для очищення рідин, який містить фільтрувальний сітчастий гофрований конус, очисний пристрій та брудовідвід, очисний пристрій, який складається із скребків і тяг та великого і малого напрямних кілець, розміщений на зовнішній поверхні гофрованого сітчастого конуса, установленого в трубопроводі з зовнішнім підводом води. Застосування системи: розміщення очисного пристрою на зовнішній поверхні гофрованого сітчастого конуса дозволяє використати відомий спосіб очищення поверхні фільтрувальних конусів, розміщених за схемою із внутрішнім підводом води, для випадку фільтрувальних конусів, розміщених за схемою із зовнішнім підводом води, інтенсифікувати процес очищення та зменшити гідравлічні (енергетичні) втрати на конструкції. На фіг. 1 показаний поздовжній переріз пристрою для очищення рідин. На фіг. 2 показаний фрагмент поперечного розрізу конструкції площиною А-А, на фіг. 3 - розріз Б-Б на фіг. 1. Пристрій складається з корпусу 1, гофрованого сітчастого конусного полотна 2, у гофрах якого розміщені рухомі скребки 3, з'єднані за допомогою тяг 4 і роликів 5 зі зворотною пружиною 6. Гофроване сітчасте конусне полотно 2 кріпиться на малому 7 та великому 8 опорнонапрямних кільцях, що мають отвори для тяг 4. Брудозбірна камера 9, розміщена біля великої основи сітчастого конусного полотна 2, має у своєму складі брудовідводи 10. Причому, мале опорно-напрямне кільце 7, розміщене біля малої основи гофрованого сітчастого конусного полотна 2, виконане разом з обтікачем 11. Основний несучий стержень 13 утримується в корпусі (трубопроводі) 1 з допомогою стійок 12. Пристрій для очищення рідин працює наступним чином. Вода, забруднена механічними частками, фільтрується на гофрованому сітчастому полотні 2, залишаючи забруднюючі частки на його зовнішній поверхні. Регенерація поверхні конусного полотна 2 відбувається шляхом зіскрібання забруднюючих часток скребками 3 при їх русі вздовж гофр під дією сили Ρ від малого опорно-напрямного кільця 7 до великого кільця 8 та транспортування забруднюючих часток у брудозбірну камеру 9, з наступним їх виведенням назовні через брудовідводи 10. Після припинення дії сили Ρ скребки 3 під дією пружини 6 повертаються у початкове положення біля малого опорно-напрямного кільця 7. Використання пристрою для очищення рідин дозволяє підвищити брудопропускну здатність пристрою, інтенсифікувати процес очищення робочого органу та зменшити гідравлічні (енергетичні) втрати на конструкції. Пристрій для очищення рідин може бути використаний у різних галузях народного господарства, зокрема, для очищення рідин на промислових об'єктах, для згущення або розрідження сумішей, транспортованих рідинами, наприклад, для первинного очищення охолоджувальної води, що подається на реактори АЕС та на підп'ятники турбін ГЕС. Джерела інформації: 1. А.с. СРСР 762929, В01Д 35/02, 1980 р. Бюл. № 34 2. А.с. СРСР 1304850, В01Д 35/02, 1987 р. Бюл. № 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для очищення рідин, що містить фільтрувальний сітчастий гофрований конус, очисний пристрій у вигляді скребків та брудовідвід, який відрізняється тим, що очисний пристрій, який 1 UA 113585 U складається із скребків і тяг та великого і малого напрямних кілець, розміщено на зовнішній поверхні гофрованого сітчастого конуса, установленого в трубопроводі з зовнішнім підводом води. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
