Установка для очищення текучих рідин і газів

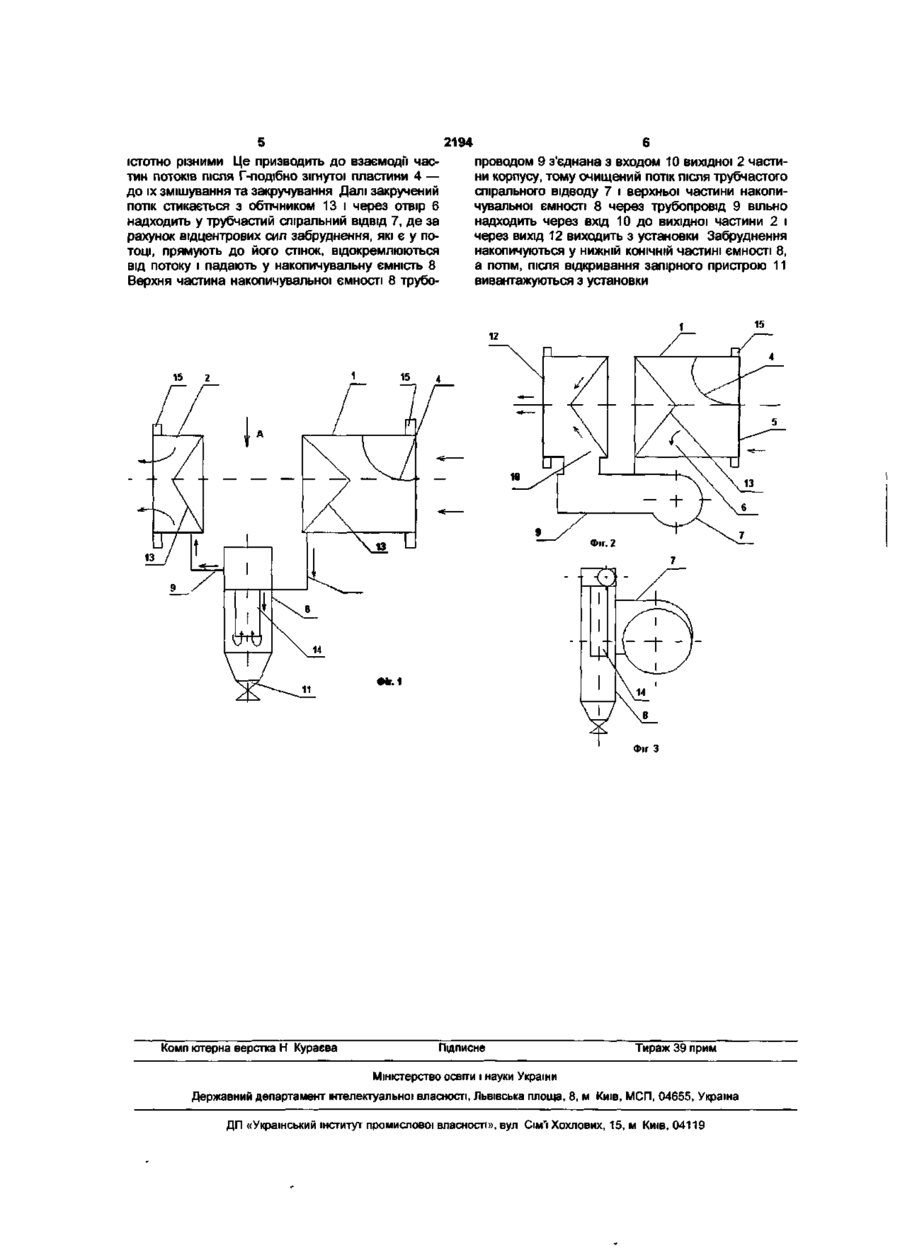

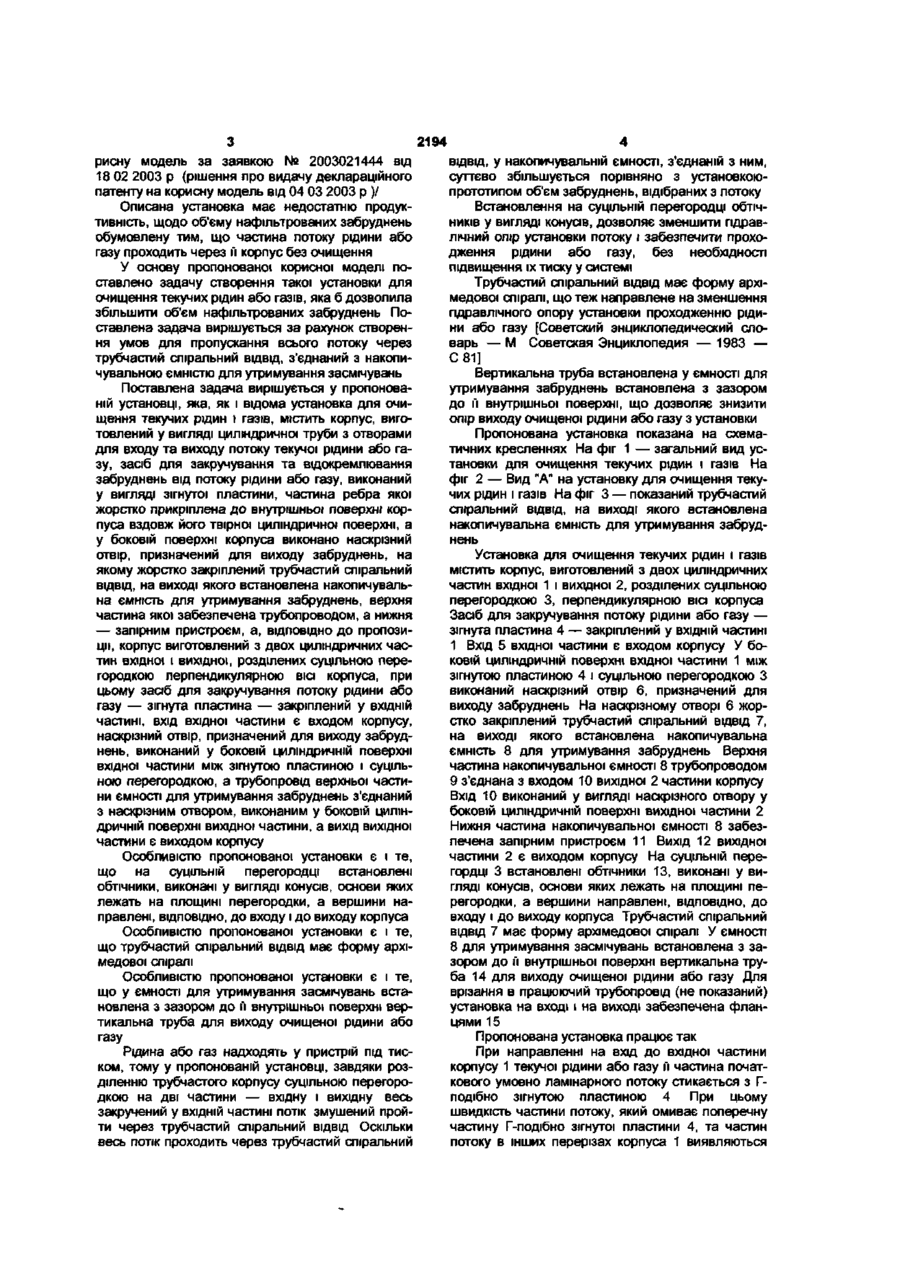

1 Установка для очищення текучих рідин і газів, що містить корпус, виготовлений у вигляді циліндричної труби з отворами для входу та виходу потоку текучої рідини або газу, засіб для закручування та відокремлювання забруднень від потоку рідини або газу, виконаний у вигляді зігнутої пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні корпусу вздовж його твірної циліндричної поверхні, а у боковій поверхні корпусу виконано наскрізний отвір, призначений для виходу забруднень, на якому жорстко закріплений трубчастий спіральний ВІДВІД, на виході якого встановлена накопичувальна ємність для утримування забруднень, верхня частина якої забезпечена трубопроводом, а нижня - запірним пристроєм, яка відрізняється тим, що корпус виготовлений з двох циліндричних частин вхідної і вихідної, розділених суцільною перегородкою перпендикулярною осі корпусу, причому засіб для закручування потоку рідини або газу - зігнута пластина - закріплений у ВХІДНІЙ частині, вхід вхідної частини є входом корпусу, наскрізний отвір, призначений для виходу забруднень, виконаний у боковій циліндричній поверхні вхідної частини між зігнутою пластиною і суцільною перегородкою, а трубопровід верхньої частини ємності для утримування забруднень з'єднаний з наскрізним отвором, виконаним у боковій циліндричній поверхні вихідної частини, а вихід вихідної частини є виходом корпусу 2 Установка для очищення текучих рідин і газів за п 1, яка відрізняється тим, що на суцільній перегородці встановлені обтічники, виконані у вигляді конусів, основи яких лежать на площині перегородки, а вершини направлені, ВІДПОВІДНО, ДО входу і до виходу корпусу 3 Установка для очищення текучих рідин і газів за п 1, яка відрізняється тим, що трубчастий спіральний ВІДВІД має форму архімедової спіралі 4 Установка для очищення текучих рідин і газів за п 1, яка відрізняється тим, що у ємності для утримування засмічувань встановлена з зазором до її внутрішньо» поверхні вертикальна труба для виходу очищеної рідини або газу О Пропонована корисна модель відноситься до засобів очищення рідин і газів, у тому числі хладагентів, зокрема рідких, від засмічувань та зважених у середовищі часток Пропонована установка може бути використана, у конструкціях пристроїв охолодження конденсаторів турбін ТЕЦ та АЕС Відомий пристрій для очищення текучих рідин, що вміщує корпус з отворами для входу і виходу текучої рідини, в якому встановлено фільтроелемент, виготовлений у вигляді шару подрібленого антрациту та кварцевого піску, розміщеного на підтримуючому гравійному шарі (Фильтр водопроводный БСЭ Т 27, С 43 — М Сов Энциклопедия — 1977) Недолік описаного пристрою громіздкість, обумовлена необхідністю одержання потоку хладагента високої продуктивності, наприклад, для охолодження турбін ТЕЦ, що обмежує область його застосування Найбільш близькою до пропонованої корисної моделі за технічною суттю та результатом, що досягається, є установка для очищення текучих рідин і газів, яка містить корпус, виготовлений у вигляді циліндричної труби з отворами для входу та виходу потоку текучої рідини або газу, засіб для закручування та відокремлювання забруднень від потоку рідини або газу, виконаний у вигляді зігнутої пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні корпуса вздовж його твірної циліндричної поверхні, а у боковій поверхні корпуса виконано наскрізний отвір, призначений для виходу забруднень, на якому жорстко закріплений трубчастий спіральний ВІДВІД, на виході якого встановлена накопичувальна ємність для утримування забруднень, верхня частина якої забезпечена трубопроводом, а нижня — запірним пристроєм /Деклараційний патент України на ко 2194 рисну модель за заявкою № 2003021444 від 18 02 2003 р (рішення про видачу деклараційного патенту на корисну модель від 04 03 2003 р )/ Описана установка має недостатню продуктивність, щодо об'єму нафільтрованих забруднень обумовлену тим, що частина потоку рідини або газу проходить через її корпус без очищення У основу пропонованої корисної моделі поставлено задачу створення такої установки для очищення текучих рідин або газів, яка б дозволила збільшити об'єм нафільтрованих забруднень Поставлена задача вирішується за рахунок створення умов для пропускання всього потоку через трубчастий спіральний ВІДВІД, з'єднаний з накопичувальною ємністю для утримування засмічувань Поставлена задача вирішується у пропонованій установці, яка, як і відома установка для очищення текучих рідин і газів, містить корпус, виготовлений у вигляді циліндричної труби з отворами для входу та виходу потоку текучої рідини або газу, засіб для закручування та відокремлювання забруднень від потоку рідини або газу, виконаний у вигляді зігнутої пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні корпуса вздовж його твірної циліндричної поверхні, а у боковій поверхні корпуса виконано наскрізний отвір, призначений для виходу забруднень, на якому жорстко закріплений трубчастий спіральний ВІДВІД, на виході якого встановлена накопичувальна ємність для утримування забруднень, верхня частина якої забезпечена трубопроводом, а нижня — запірним пристроєм, а, ВІДПОВІДНО ДО пропозиції, корпус виготовлений з двох циліндричних частин вхідної і вихідної, розділених суцільною перегородкою перпендикулярною ВІСІ корпуса, при цьому засіб для закручування потоку рідини або газу — зігнута пластина — закріплений у ВХІДНІЙ частині, вхід вхідної частини є входом корпусу, наскрізний отвір, призначений для виходу забруднень, виконаний у боковій циліндричній поверхні вхідної частини між зігнутою пластиною і суцільною перегородкою, а трубопровід верхньої частини ємності для утримування забруднень з'єднаний з наскрізним отвором, виконаним у боковій циліндричній поверхні вихідної частини, а вихід вихідної частини є виходом корпусу Особливістю пропонованої установки є і те, що на суцільній перегородці встановлені обтічники, виконані у вигляді конусів, основи яких лежать на площині перегородки, а вершини направлені, ВІДПОВІДНО, до входу і до виходу корпуса Особливістю пропонованої установки є і те, що трубчастий спіральний ВІДВІД має форму архімедової спіралі Особливістю пропонованої установки є і те, що у ємності для утримування засмічувань встановлена з зазором до її внутрішньої поверхні вертикальна труба для виходу очищеної рідини або газу Рідина або газ надходять у пристрій під тиском, тому у пропонованій установці, завдяки розділенню трубчастого корпусу суцільною перегородкою на дві частини — вхідну і вихідну весь закручений у ВХІДНІЙ частині потік змушений пройти через трубчастий спіральний ВІДВІД ОСКІЛЬКИ весь потік проходить через трубчастий спіральний ВІДВІД, у накопичувальній ємності, з'єднаній з ним, суттєво збільшується порівняно з установкоюпрототипом об'єм забруднень, відібраних з потоку Встановлення на суцільній перегородці обтічників у вигляді конусів, дозволяє зменшити гідравлічний опір установки потоку і забезпечити проходження рідини або газу, без необхідності підвищення їх тиску у системі Трубчастий спіральний ВІДВІД має форму архімедової спіралі, що теж направлене на зменшення гідравлічного опору установки проходженню рідини або газу [Советский энциклопедический словарь — М Советская Энциклопедия — 1983 — С 81] Вертикальна труба встановлена у ємності для утримування забруднень встановлена з зазором до її внутрішньої поверхні, що дозволяє знизити опір виходу очищеної рідини або газу з установки Пропонована установка показана на схематичних кресленнях На фіг 1 — загальний вид установки для очищення текучих рідин і газів На фіг 2 — Вид "А" на установку для очищення текучих рідин і газів На фіг 3 — показаний трубчастий спіральний ВІДВІД, на виході якого встановлена накопичувальна ємність для утримування забруднень Установка для очищення текучих рідин і газів містить корпус, виготовлений з двох циліндричних частин вхідної 1 і вихідної 2, розділених суцільною перегородкою 3, перпендикулярною ВІСІ корпуса Засіб для закручування потоку рідини або газу — зігнута пластина 4 — закріплений у ВХІДНІЙ частині 1 Вхід 5 вхідної частини є входом корпусу У боковій циліндричній поверхні вхідної частини 1 між зігнутою пластиною 4 і суцільною перегородкою З виконаний наскрізний отвір 6, призначений для виходу забруднень На наскрізному отворі 6 жорстко закріплений трубчастий спіральний ВІДВІД 7, на виході якого встановлена накопичувальна ємність 8 для утримування забруднень Верхня частина накопичувальної ємності 8 трубопроводом 9 з'єднана з входом 10 вихідної 2 частини корпусу Вхід 10 виконаний у вигляді наскрізного отвору у боковій циліндричній поверхні вихідної частини 2 Нижня частина накопичувальної ємності 8 забезпечена запірним пристроєм 11 Вихід 12 вихідної частини 2 є виходом корпусу На суцільній перегордці 3 встановлені обтічники 13, виконані у вигляді конусів, основи яких лежать на площині перегородки, а вершини направлені, ВІДПОВІДНО, ДО входу і до виходу корпуса Трубчастий спіральний ВІДВІД 7 має форму архімедової спіралі У ємності 8 для утримування засмічувань встановлена з зазором до її внутрішньої поверхні вертикальна труба 14 для виходу очищеної рідини або газу Для врізання в працюючий трубопровід (не показаний) установка на вході і на виході забезпечена фланцями 15 Пропонована установка працює так При направленні на вхід до вхідної частини корпусу 1 текучої рідини або газу її частина початкового умовно ламінарного потоку стикається з Гподібно зігнутою пластиною 4 При цьому швидкість частини потоку, який омиває поперечну частину Г-подібно зігнутої пластини 4, та частин потоку в інших перерізах корпуса 1 виявляються 2194 істотно різними Це призводить до взаємодп частин потоків після Г-подібно зігнутої пластини 4 — до їх змішування та закручування Далі закручений потік стикається з обтічником 13 і через отвір 6 надходить у трубчастий спіральний ВІДВІД 7, де за рахунок відцентрових сил забруднення, які є у потоці, прямують до його стінок, відокремлюються від потоку і падають у накопичувальну ємність 8 Верхня частина накопичувальної ємності 8 трубо 15 2 1 15 6 проводом 9 з'єднана з входом 10 вихідної 2 частини корпусу, тому очищений потік після трубчастого спірального відводу 7 і верхньої частини накопичувальної ємності 8 через трубопровід 9 вільно надходить через вхід 10 до вихідної частини 2 і через вихід 12 виходить з установки Забруднення накопичуються у нижній КОНІЧНІЙ частині ємності 8, а потім, після відкривання запірного пристрою 11 вивантажуються з установки 4 13 ФІГ. 1 Фіг З Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП «Український інститут промислової власності», вул Сім'ї Хохлових, 15, м Київ, 04119
