Спосіб радіолокаційного виявлення зон небезпечної турбулентності в хмарах і опадах та пристрій для його здійснення

1. Способ радиолокационного обнаружения зон опасной турбулентности в облаках и осадках, при котором формируют игольчатую диаграмму направленности антенны, излучают последовательность импульсов электромагнитных колебаний в направлении на исследуемый метеообьект, принимают последовательность отраженных импульсов от исследуемого отражающего объема метеообъекта, детектируют каждый отраженный импульс указанной последовательности, измеряют первый информативный параметр продетектированной последовательности импульсов, испытывают сигнал на порог, по результату испытаний принимают решение о наличии опасной зоны и степени опасности, отличающийся тем, что до испытания на порог измеряют второй информативный параметр продетектированной последовательности импульсов, формируют сигнал дискриминантной функции, зависящий от первого и второго информативных параметров, который испытывают на порог.

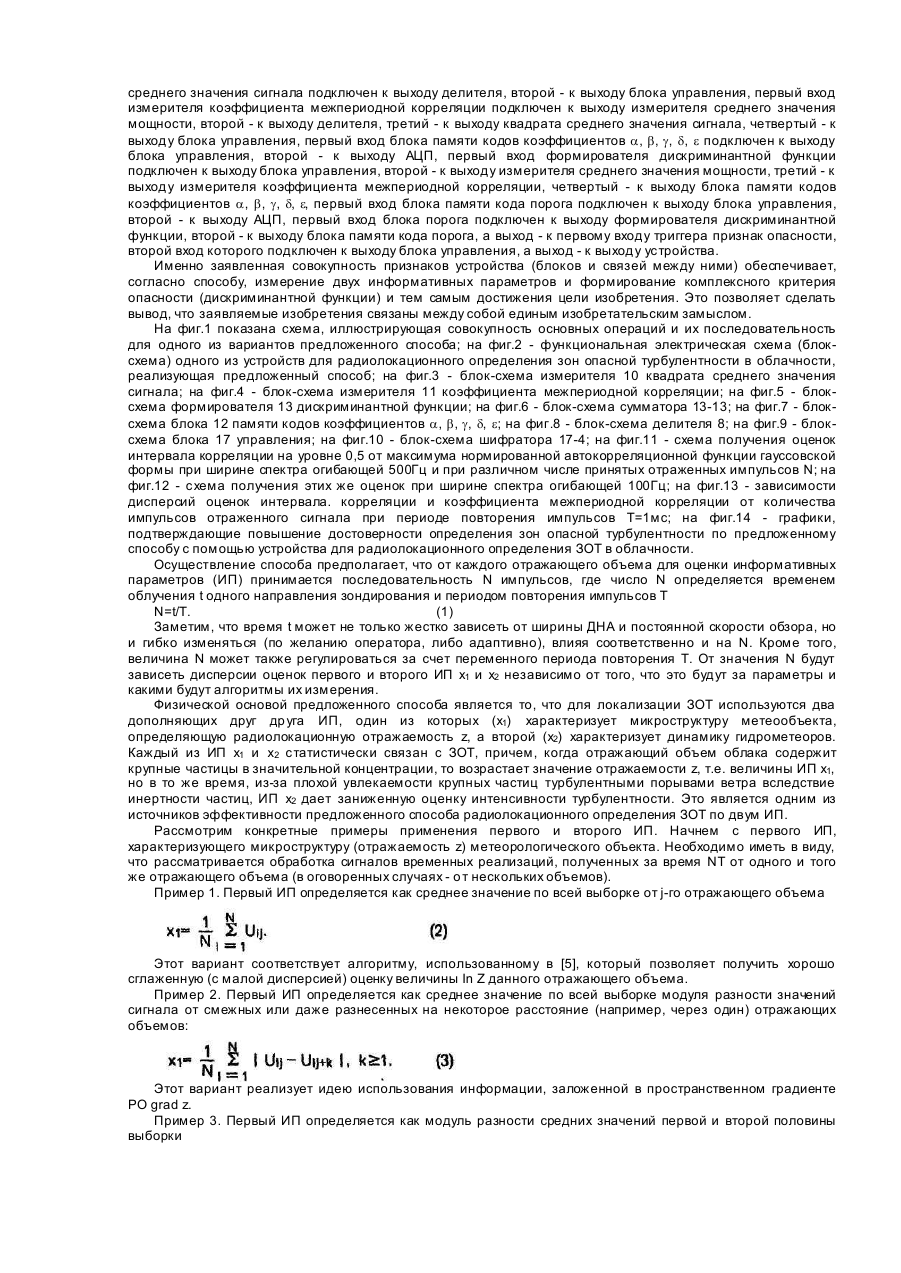

2. Способ по п. 1, отличающийся тем, что первый информативный параметр определяют путем осреднения амплитуд продетектированной последовательности отраженных импульсов по всей выборке.

3. Способ по п. 1, отличающийся тем, что первый информативный параметр определяют как среднее значение модуля разности значений сигнала от смежных или разнесенных на некоторое расстояние отражающих объемов.

4. Способ по п. 1, отличающийся тем, что первый информативный параметр определяют как модуль разности средних значений первой и второй половины выборки.

5. Способ по п. 1, отличающийся тем, что первый информативный параметр определяют как среднюю разность значений двух последовательных импульсов, отраженных от одного и того же отражающего объема.

6. Способ по п. 1, отличающийся тем, что первый информативный параметр определяют как среднее частное от деления значений двух последовательных импульсов, отраженных от одного и того же отражающего объема

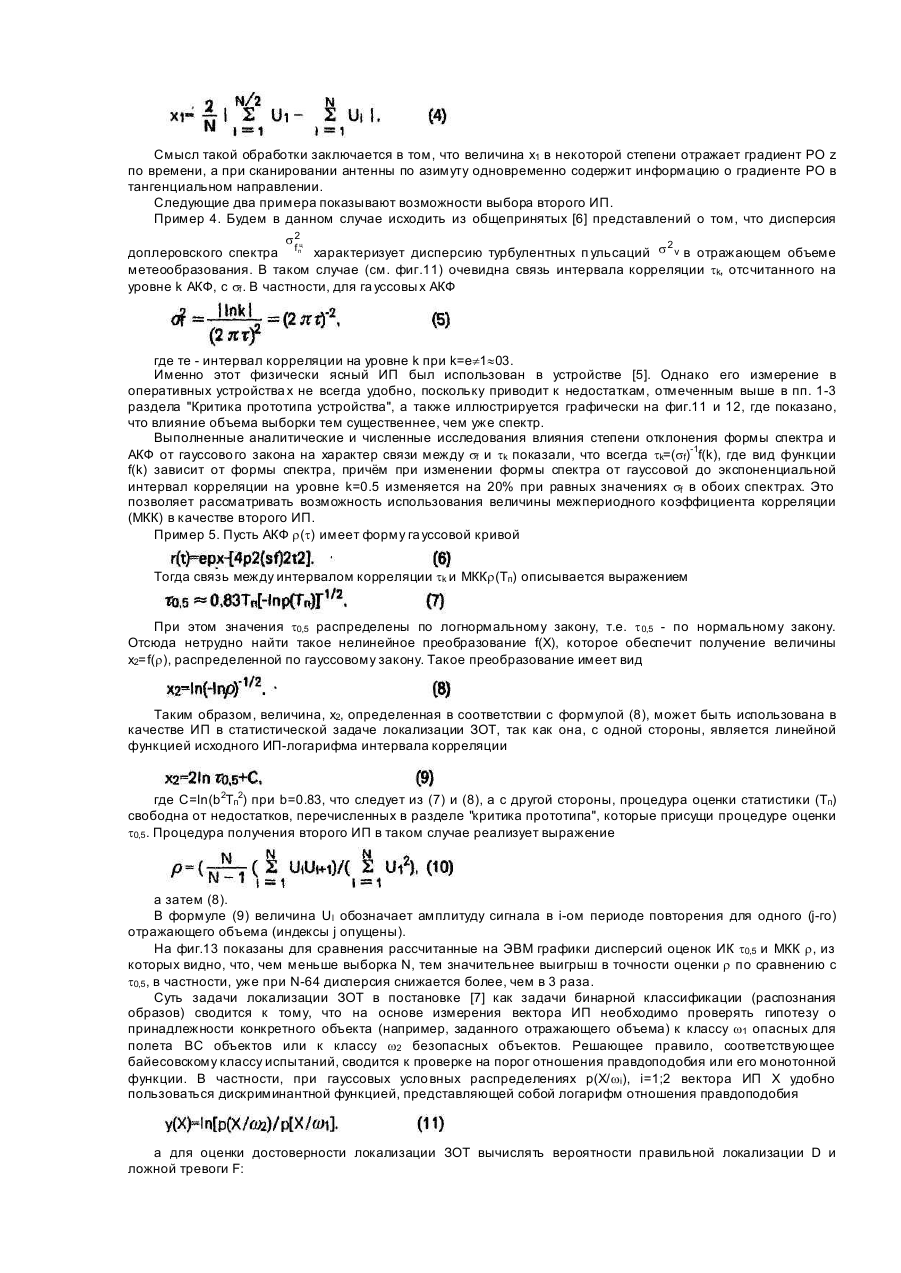

7. Способ по п. 1, отличающийся тем, что второй информативный параметр определяют путем измерения интервала корреляции последовательности отраженных импульсов от заданного отражающего объема.

8. Способ по п. 1, отличающийся тем, что второй информативный параметр определяют путем измерения межпериодного коэффициента корреляции последовательности отраженных импульсов от заданного отражающего объема.

9. Способ по п. 1,отличающийся тем, что второй информативный параметр определяют путем измерения ширины спектра огибающей последовательности отраженных импульсов от заданного отражающего объема.

10. Способ по пп. 1-9, отличающийся тем, что для измерения первого информативного параметра используют амплитудное детектирование исходной последовательности отраженных импульсов, а для измерения второго информативного параметра используют фазовое детектирование исходной последовательности отраженных импульсов.

11. Способ по пп. 1-10, отличающийся тем, что первый и второй, информативные параметры подвергают такому нелинейному функциональному преобразованию, которое приводит их значения к нормальному распределению.

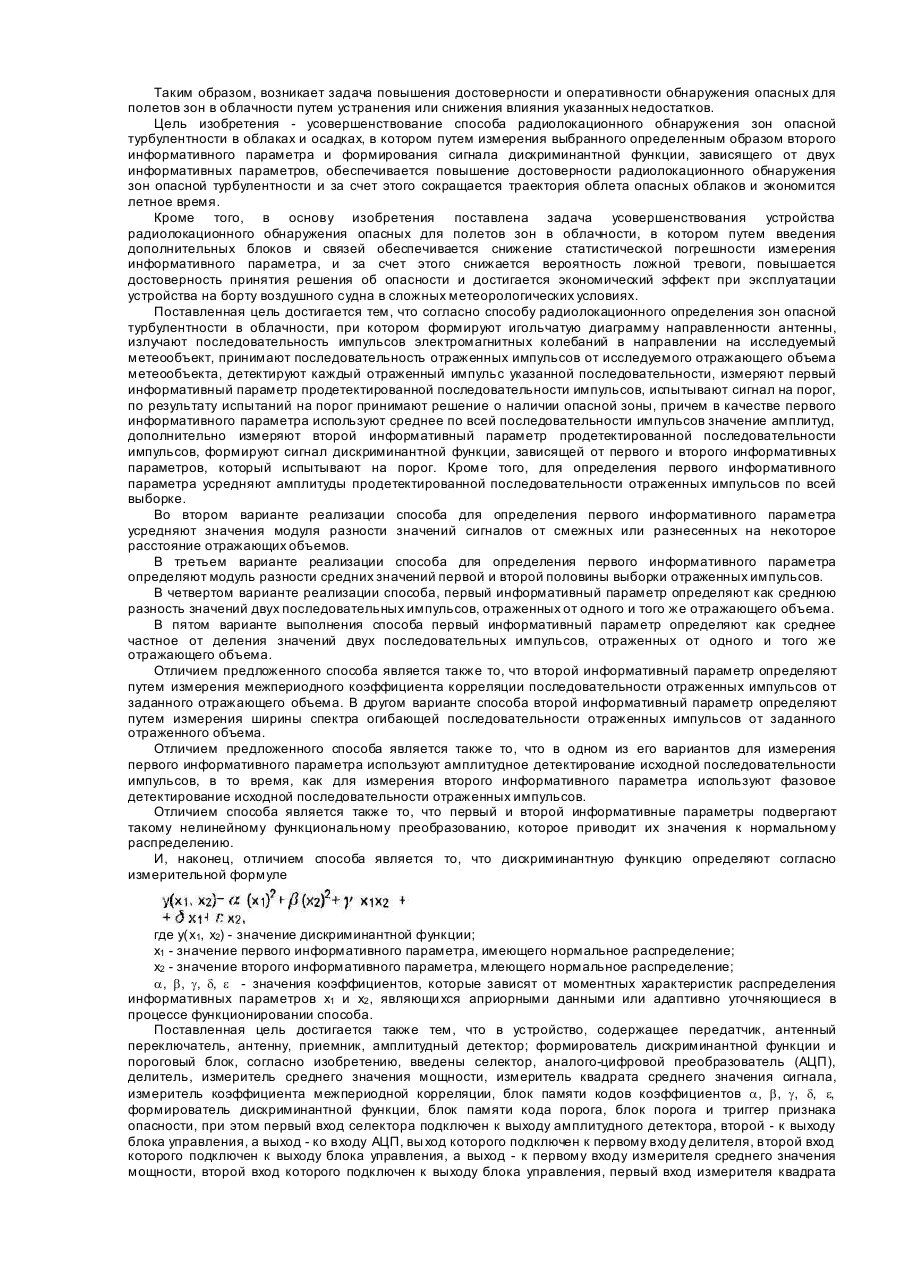

12. Способ по пп. 1-11, отличающийся тем, что сигнал дискриминантной функции определяют согласно измерительной формуле:

где y(x1, х2) - значение дискриминантной функции;

x1 - значение первого информативного параметра;

x2 - значение второго информативного параметра;

a, b, g, d, e - значения коэффициентов, которые зависят от моментных характеристик распределения нормативных параметров x1 и х2.

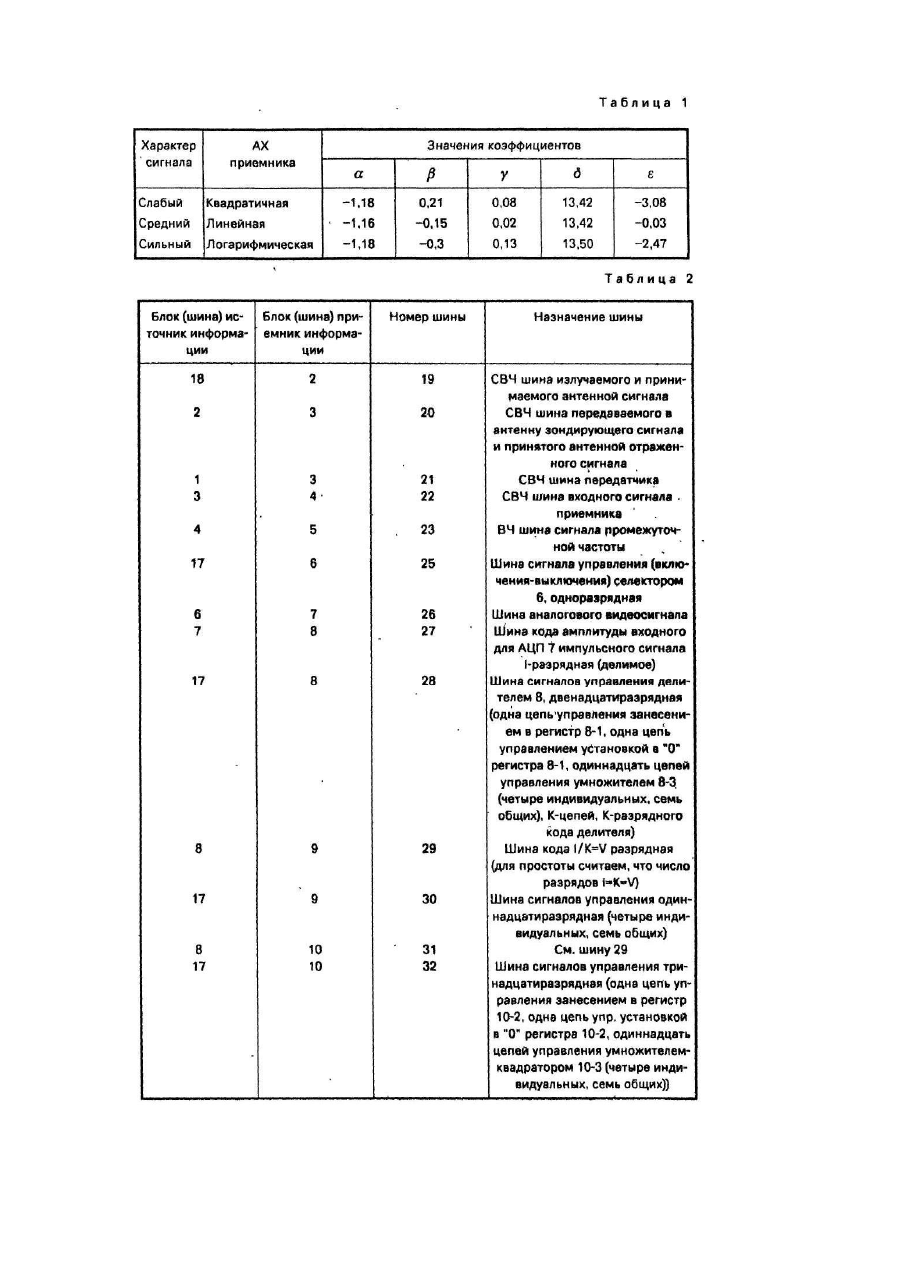

13.Способ по пп. 1-12, отличающийся тем, что коэффициенты a, b, g, d, e дискриминантной функции изменяют адаптивно в соответствии с видом характеристик приемного канала, например, при слабых сигналах принимают квадратичность амплитудной характеристики приемника, при средних - ее линейность, а при сильных - логарифмический характер амплитудной характеристики приемника.

14. Способ по пп. 1-13, отличающийся тем, что пороговый уровень изменяют адаптивно, например, в соответствии с отношением сигнал-шум.

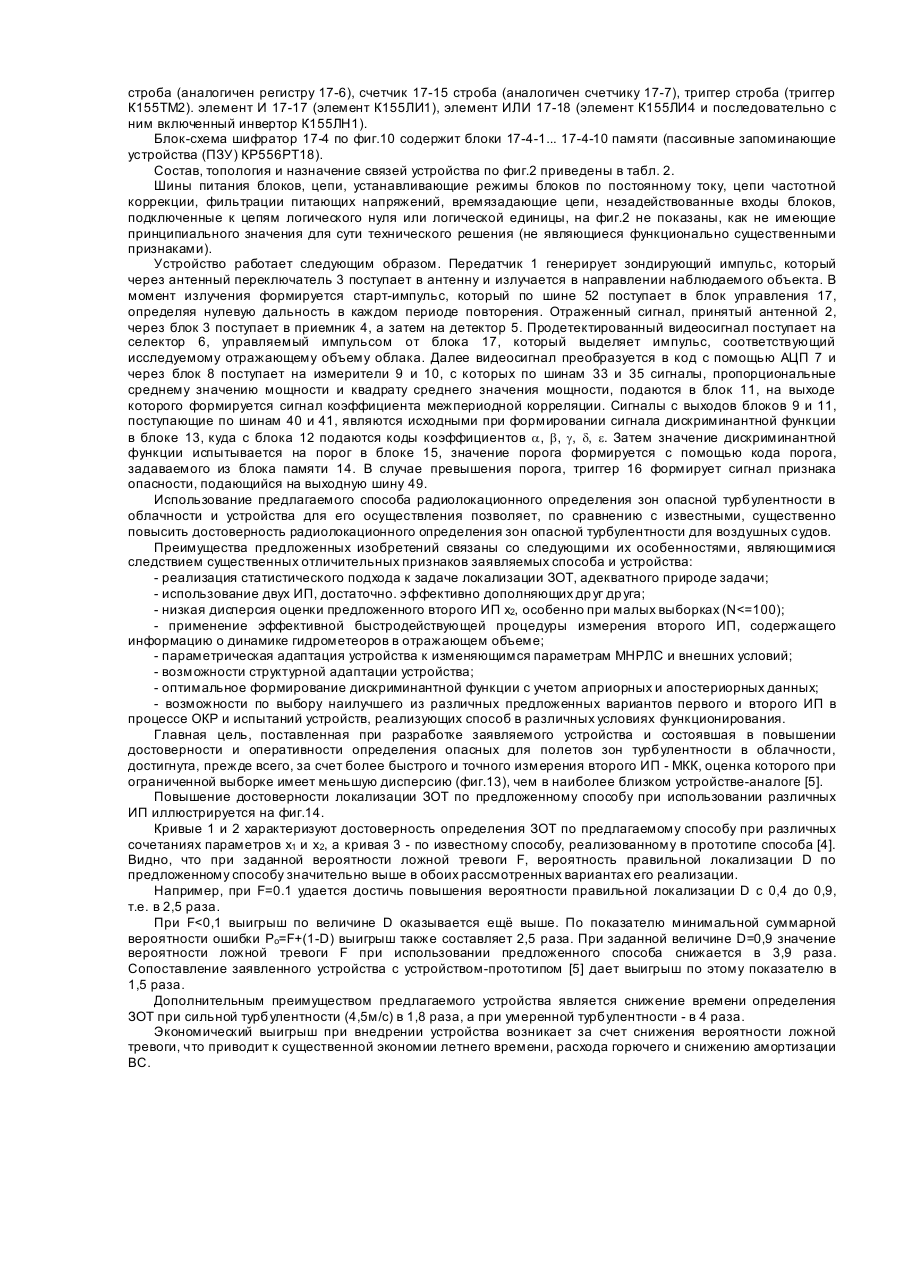

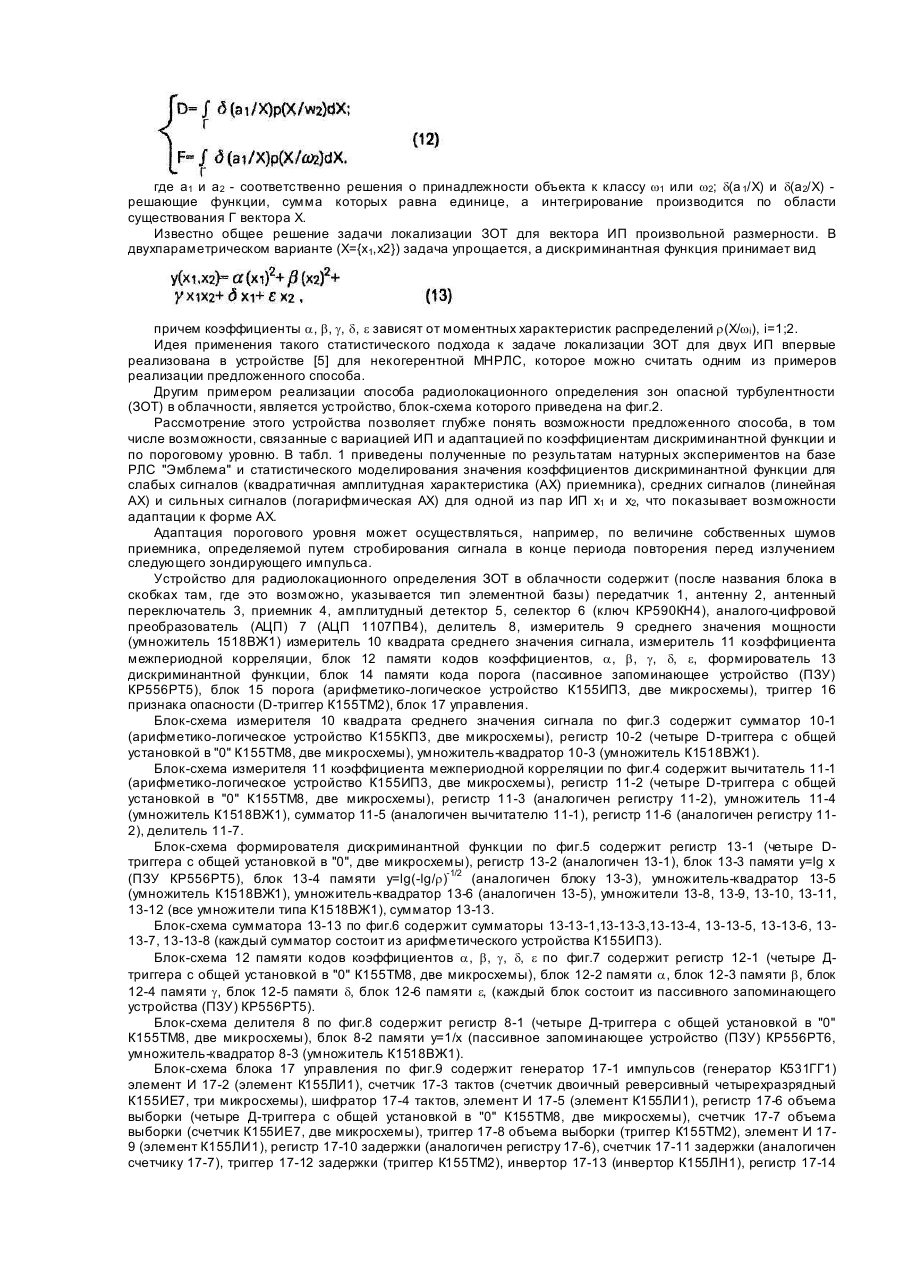

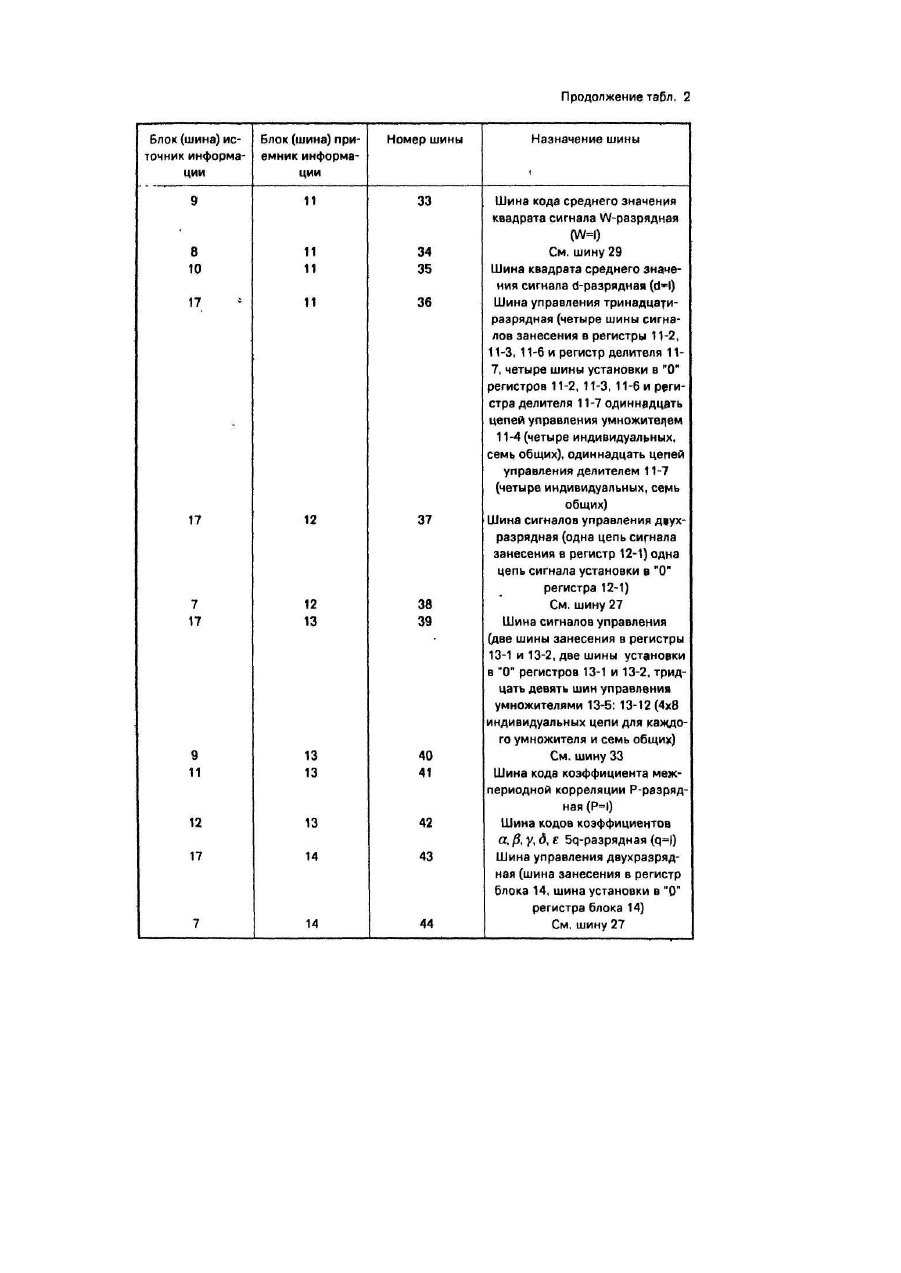

15. Устройство для радиолокационного обнаружения зон опасной турбулентности в облаках и осадках, содержащее передатчик, антенну, антенный переключатель и амплитудный детектор, при этом вход/выход антенны подключен к двунаправленной шине принимаемых (излучаемых) электромагнитных импульсов, вход/выход антенного переключателя подключен двунаправленной шиной к выходу/входу антенны, второй вход антенного переключателя подключен к выходу передатчика, а выход - ко входу приемников, выход которого подключен ко входу амплитудного детектора, отличающееся тем, что в него введены селектор, аналого-цифровой преобразователь (АЦП), делитель, измеритель среднего значения мощности, измеритель квадрата значения сигнала, измеритель коэффициента межпериодной корреляции, блок памяти кодов коэффициентов a, b, g, d, e, формирователь дискриминантной функции, блок памяти кода порога и триггер признака опасности, при этом первый вход селектора подключен к выходу амплитудного детектора, второй - к выходу блока управления, а выход - ко входу АЦП, выход которого подключен к первому входу делителя, второй вход которого подключен к выходу блока управления, а выход - к первому входу измерителя среднего значения мощности, второй вход которого подключен к выходу блока управления, первый вход измерителя квадрата среднего значения сигнала подключен к выходу делителя, второй к выходу блока управления, первый вход измерителя коэффициента межпериодной корреляции подключен к выходу измерителя среднего значения мощности, второй - к выходу делителя, третий - к выходу измерителя квадрата среднего значения сигнала, четвертый - к выходу блока управления, первый вход блока памяти кодов коэффициентов a, b, g, d, e подключен к выходу блока управления, второй - к выходу АЦП, первый вход формирователя дискриминантной функции подключен к выходу блока управления, второй - к выходу измерителя среднего значения мощности, третий - к выходу измерителя коэффициента межпериодной корреляции, четвертый - к выходу блока памяти кодов коэффициентов a, b, g, d, e, первый вход блока памяти кода порога подключен к выходу блока управления, второй - к выходу АЦП, первый вход блока порога подключен к выходу формирователя дискриминантной функции, второй - к выходу блока памяти кода порога, а выход к первому входу триггера признака опасности, второй вход которого подключен к выходу блока управления, а выход - к выходу устройства.
