Виріб з ідентифікаційною інформацією, призначений для застосування у електронагрівній курильній системі

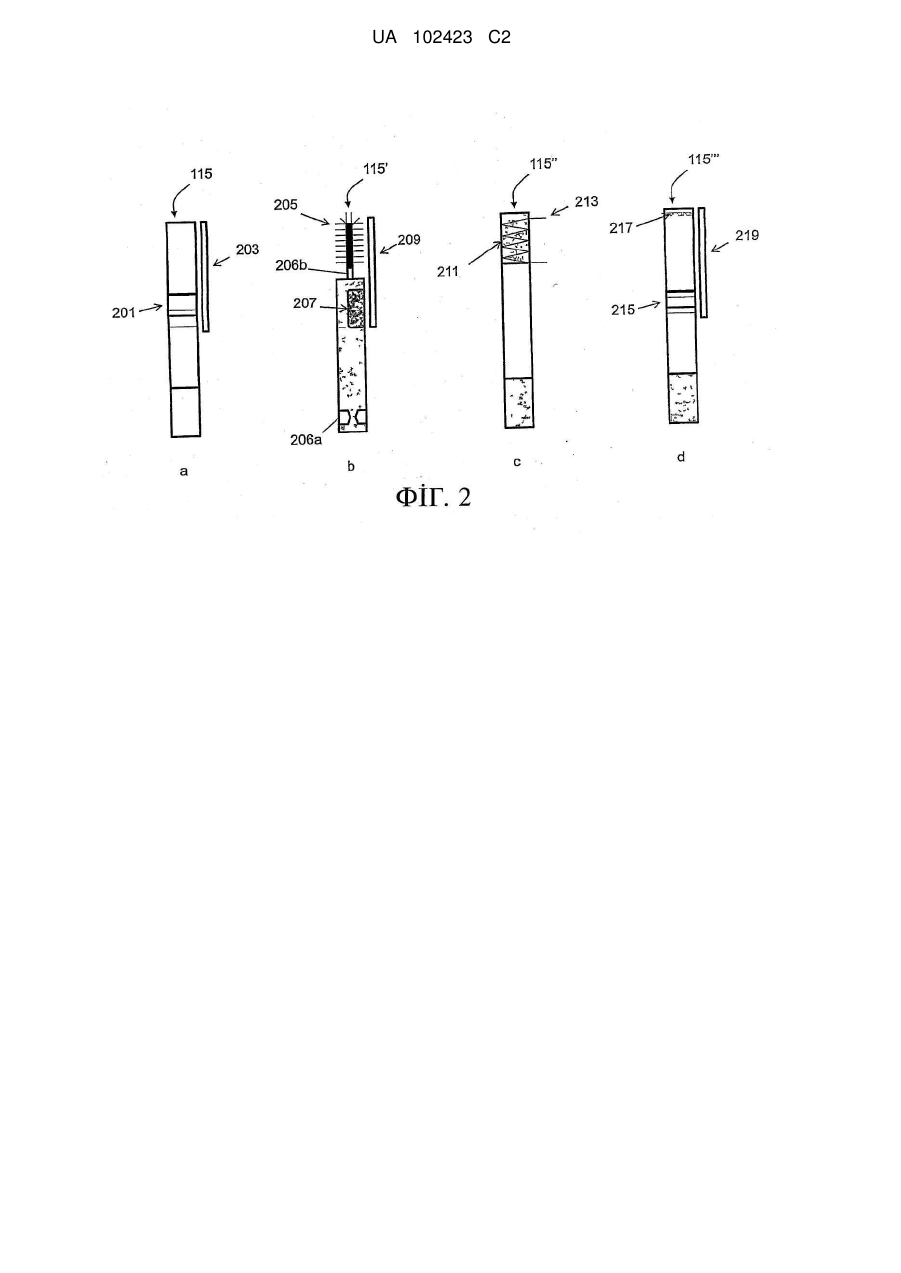

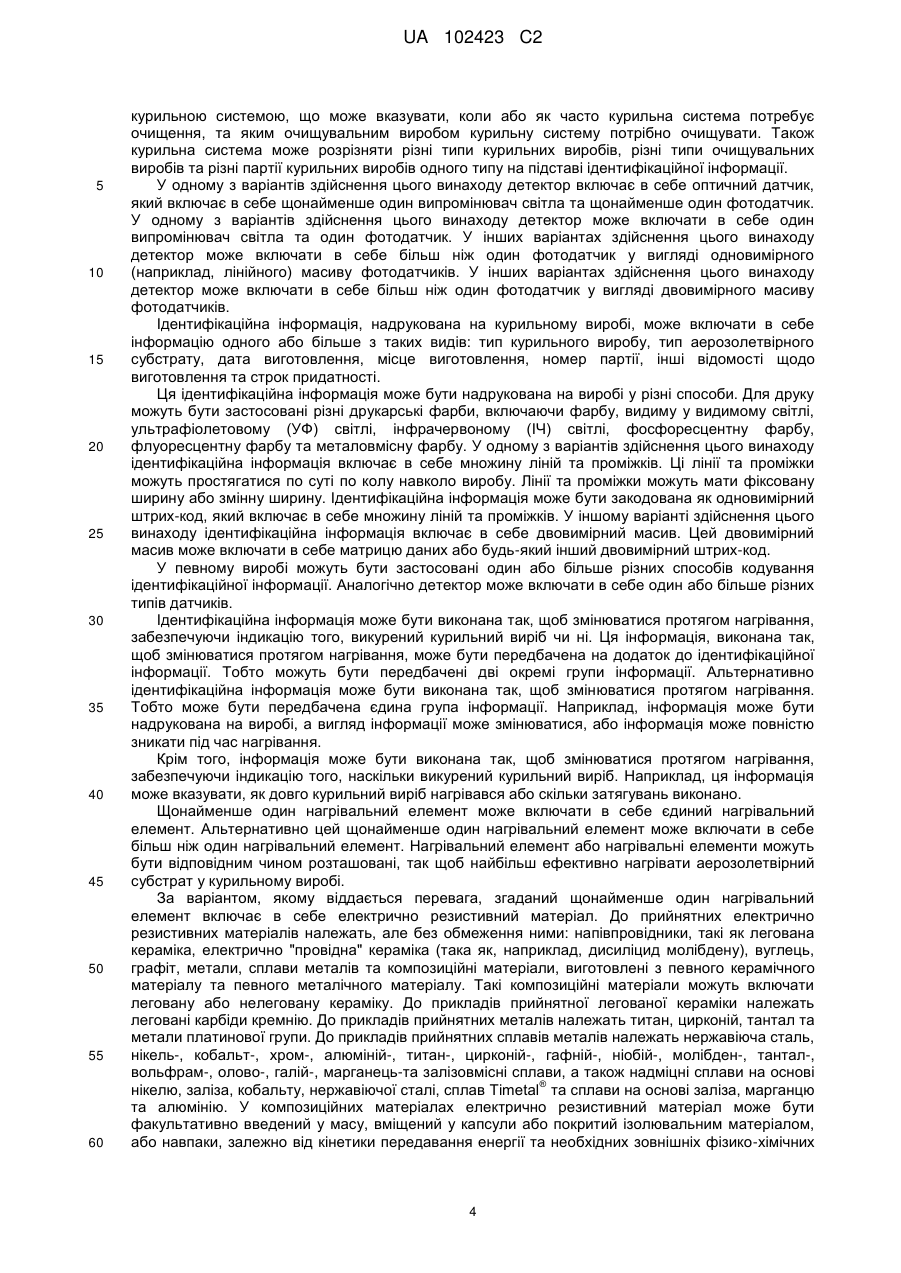

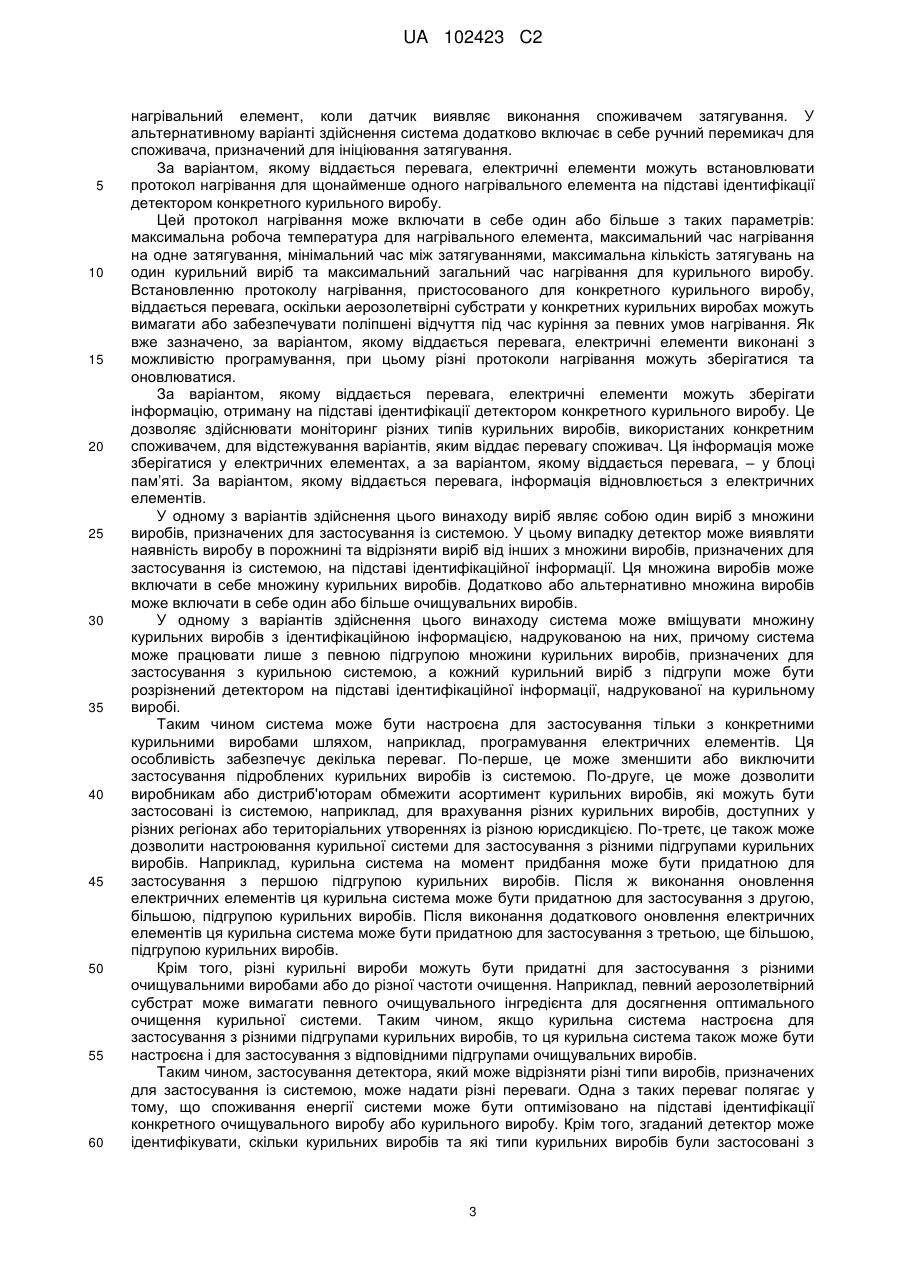

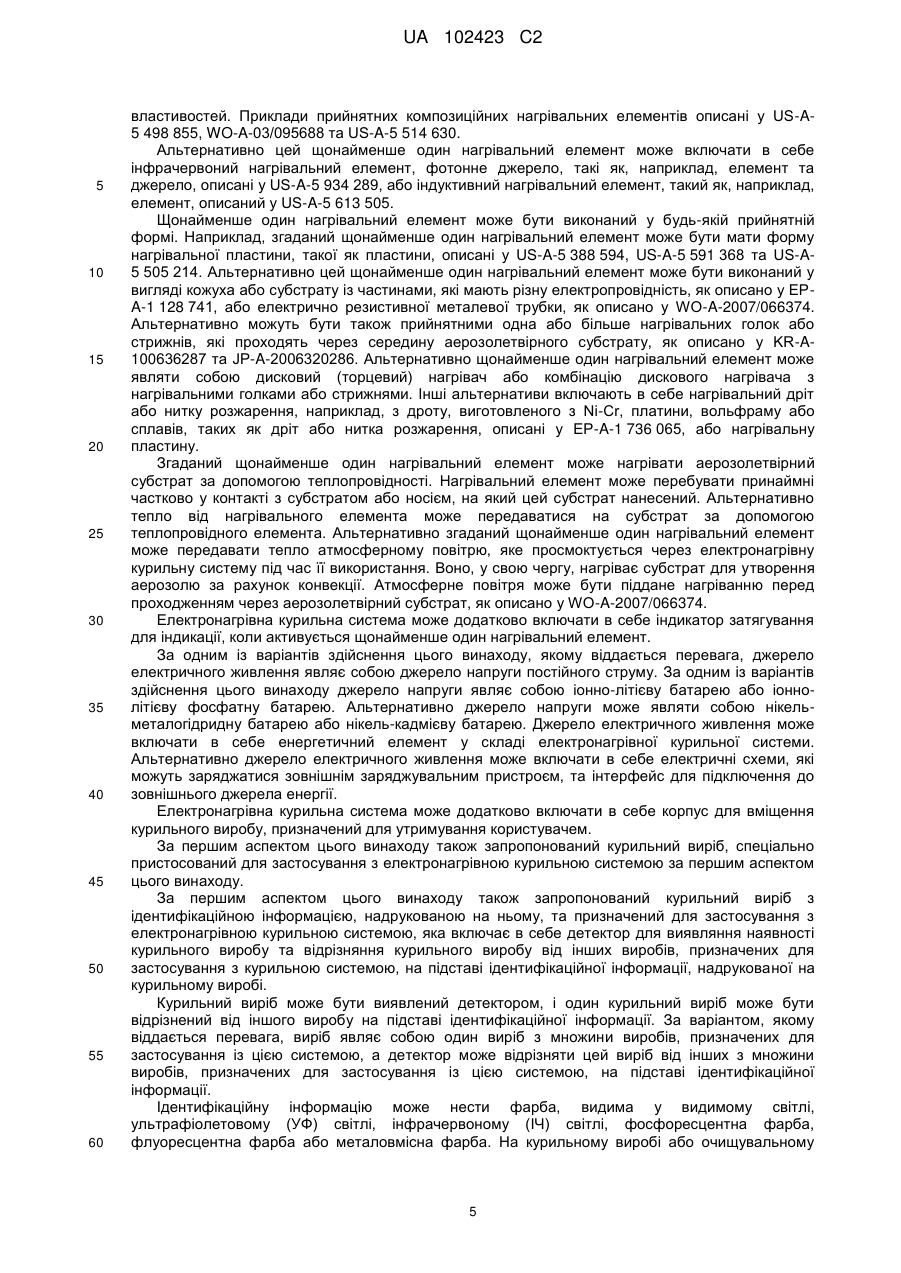

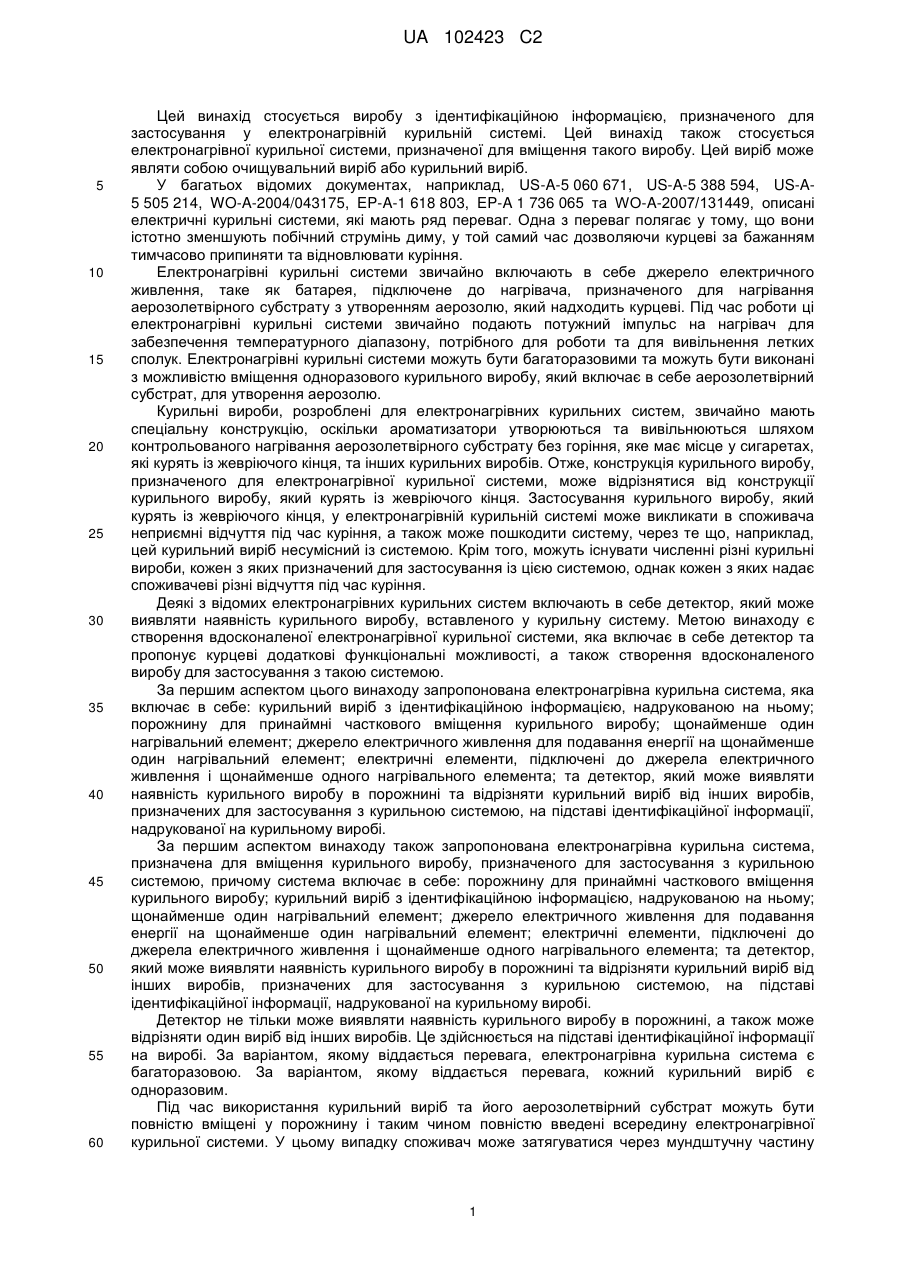

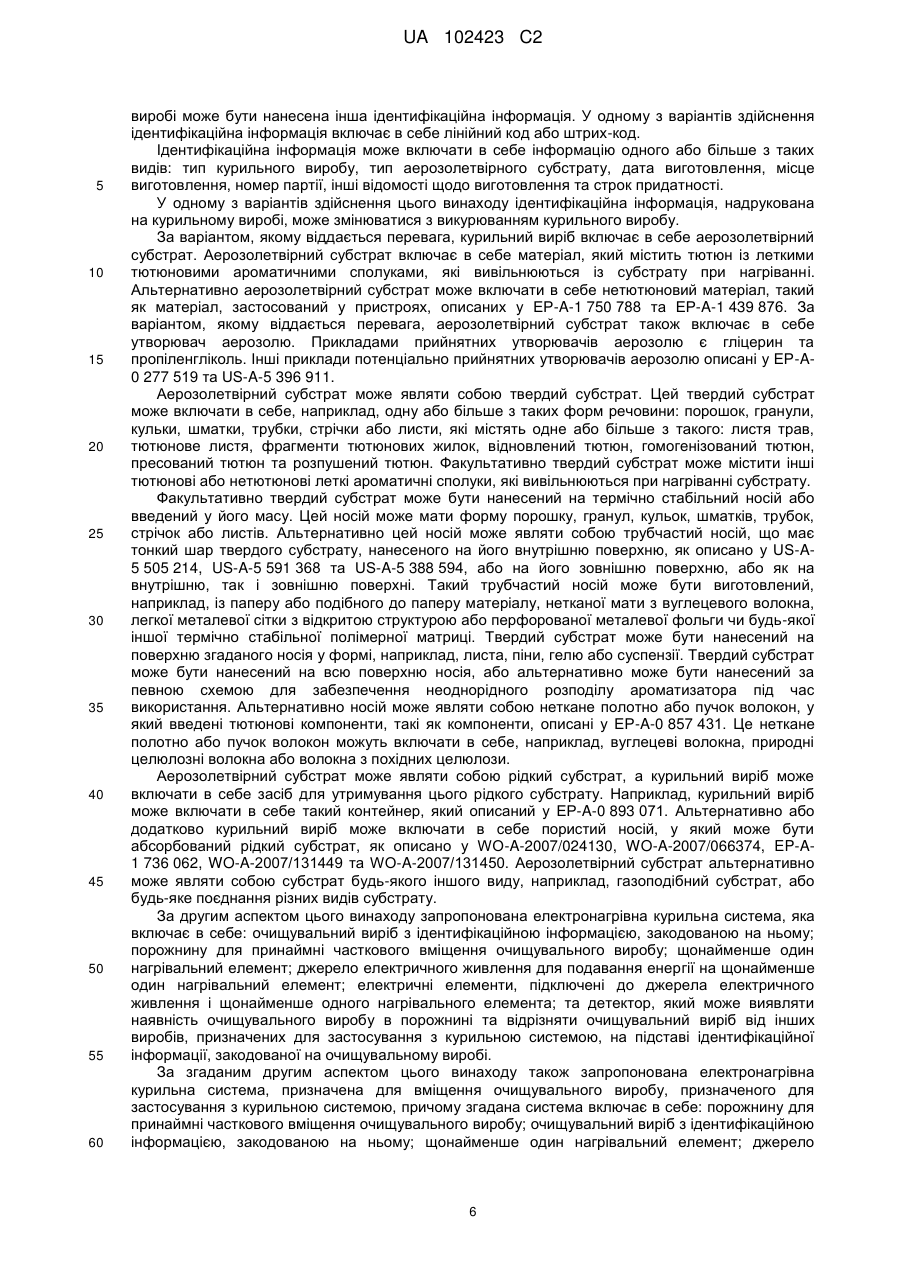

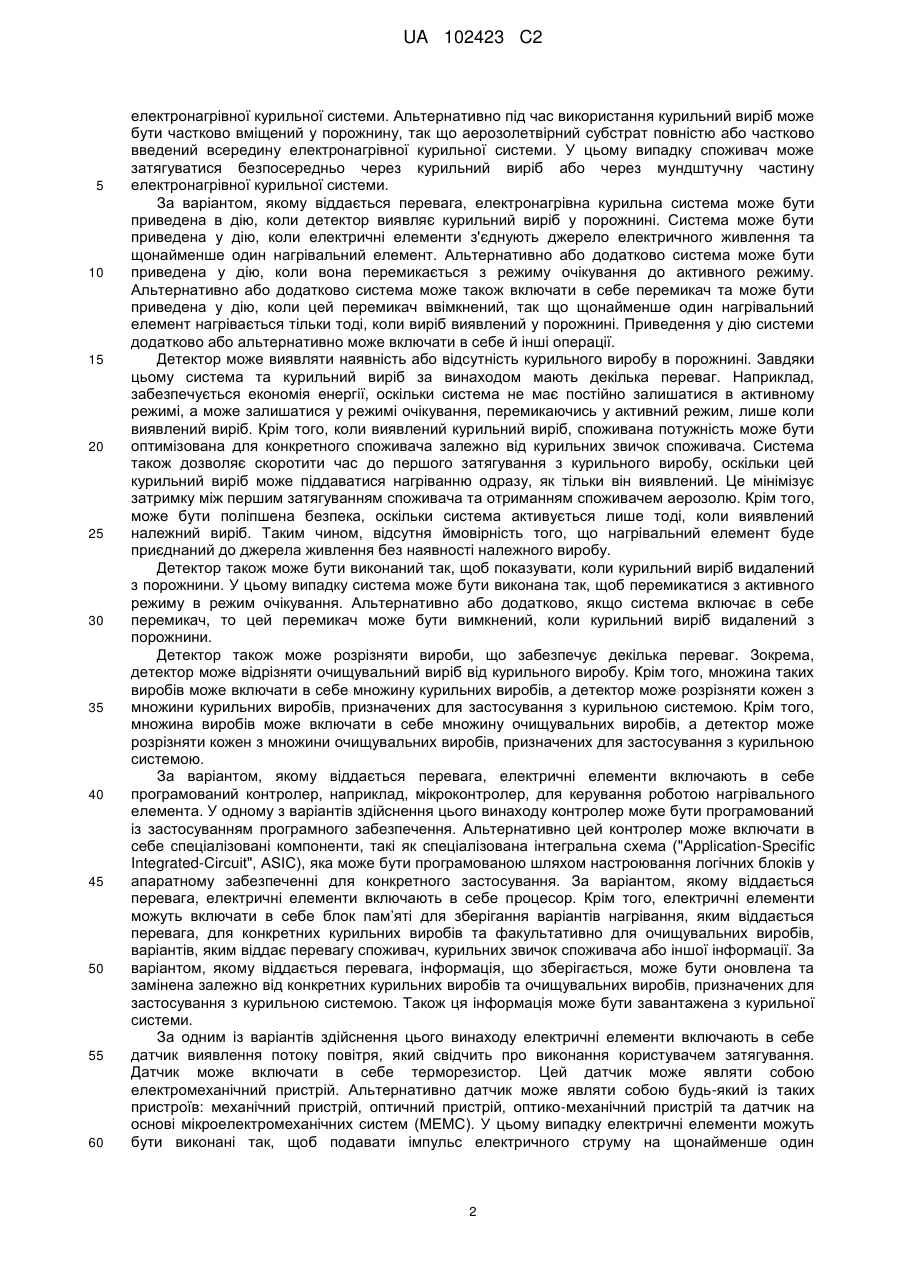

Реферат: Запропонована електронагрівна курильна система (101), призначена для вміщення курильного виробу (115) або очищувального виробу (205), призначених для застосування з курильною системою (101). Система включає в себе порожнину (111) для принаймні часткового вміщення курильного виробу (115) або очищувального виробу (205). Курильний виріб виконаний з ідентифікаційною інформацією, надрукованою на ньому. Очищувальний виріб виконаний з ідентифікаційною інформацією, закодованою на ньому. Система також включає в себе щонайменше один нагрівальний елемент, джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент, електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента, та детектор (203), який може виявляти наявність курильного виробу (115) або очищувального виробу (205) у порожнині (111) та відрізняти курильний виріб або очищувальний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації. Крім того, створений очищувальний виріб (205) з ідентифікаційною інформацією, закодованою на ньому. UA 102423 C2 (12) UA 102423 C2 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується виробу з ідентифікаційною інформацією, призначеного для застосування у електронагрівній курильній системі. Цей винахід також стосується електронагрівної курильної системи, призначеної для вміщення такого виробу. Цей виріб може являти собою очищувальний виріб або курильний виріб. У багатьох відомих документах, наприклад, US-A-5 060 671, US-A-5 388 594, US-A5 505 214, WO-A-2004/043175, EP-A-1 618 803, EP-A 1 736 065 та WO-A-2007/131449, описані електричні курильні системи, які мають ряд переваг. Одна з переваг полягає у тому, що вони істотно зменшують побічний струмінь диму, у той самий час дозволяючи курцеві за бажанням тимчасово припиняти та відновлювати куріння. Електронагрівні курильні системи звичайно включають в себе джерело електричного живлення, таке як батарея, підключене до нагрівача, призначеного для нагрівання аерозолетвірного субстрату з утворенням аерозолю, який надходить курцеві. Під час роботи ці електронагрівні курильні системи звичайно подають потужний імпульс на нагрівач для забезпечення температурного діапазону, потрібного для роботи та для вивільнення летких сполук. Електронагрівні курильні системи можуть бути багаторазовими та можуть бути виконані з можливістю вміщення одноразового курильного виробу, який включає в себе аерозолетвірний субстрат, для утворення аерозолю. Курильні вироби, розроблені для електронагрівних курильних систем, звичайно мають спеціальну конструкцію, оскільки ароматизатори утворюються та вивільнюються шляхом контрольованого нагрівання аерозолетвірного субстрату без горіння, яке має місце у сигаретах, які курять із жевріючого кінця, та інших курильних виробів. Отже, конструкція курильного виробу, призначеного для електронагрівної курильної системи, може відрізнятися від конструкції курильного виробу, який курять із жевріючого кінця. Застосування курильного виробу, який курять із жевріючого кінця, у електронагрівній курильній системі може викликати в споживача неприємні відчуття під час куріння, а також може пошкодити систему, через те що, наприклад, цей курильний виріб несумісний із системою. Крім того, можуть існувати численні різні курильні вироби, кожен з яких призначений для застосування із цією системою, однак кожен з яких надає споживачеві різні відчуття під час куріння. Деякі з відомих електронагрівних курильних систем включають в себе детектор, який може виявляти наявність курильного виробу, вставленого у курильну систему. Метою винаходу є створення вдосконаленої електронагрівної курильної системи, яка включає в себе детектор та пропонує курцеві додаткові функціональні можливості, а також створення вдосконаленого виробу для застосування з такою системою. За першим аспектом цього винаходу запропонована електронагрівна курильна система, яка включає в себе: курильний виріб з ідентифікаційною інформацією, надрукованою на ньому; порожнину для принаймні часткового вміщення курильного виробу; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність курильного виробу в порожнині та відрізняти курильний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, надрукованої на курильному виробі. За першим аспектом винаходу також запропонована електронагрівна курильна система, призначена для вміщення курильного виробу, призначеного для застосування з курильною системою, причому система включає в себе: порожнину для принаймні часткового вміщення курильного виробу; курильний виріб з ідентифікаційною інформацією, надрукованою на ньому; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність курильного виробу в порожнині та відрізняти курильний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, надрукованої на курильному виробі. Детектор не тільки може виявляти наявність курильного виробу в порожнині, а також може відрізняти один виріб від інших виробів. Це здійснюється на підставі ідентифікаційної інформації на виробі. За варіантом, якому віддається перевага, електронагрівна курильна система є багаторазовою. За варіантом, якому віддається перевага, кожний курильний виріб є одноразовим. Під час використання курильний виріб та його аерозолетвірний субстрат можуть бути повністю вміщені у порожнину і таким чином повністю введені всередину електронагрівної курильної системи. У цьому випадку споживач може затягуватися через мундштучну частину 1 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 електронагрівної курильної системи. Альтернативно під час використання курильний виріб може бути частково вміщений у порожнину, так що аерозолетвірний субстрат повністю або частково введений всередину електронагрівної курильної системи. У цьому випадку споживач може затягуватися безпосередньо через курильний виріб або через мундштучну частину електронагрівної курильної системи. За варіантом, якому віддається перевага, електронагрівна курильна система може бути приведена в дію, коли детектор виявляє курильний виріб у порожнині. Система може бути приведена у дію, коли електричні елементи з'єднують джерело електричного живлення та щонайменше один нагрівальний елемент. Альтернативно або додатково система може бути приведена у дію, коли вона перемикається з режиму очікування до активного режиму. Альтернативно або додатково система може також включати в себе перемикач та може бути приведена у дію, коли цей перемикач ввімкнений, так що щонайменше один нагрівальний елемент нагрівається тільки тоді, коли виріб виявлений у порожнині. Приведення у дію системи додатково або альтернативно може включати в себе й інші операції. Детектор може виявляти наявність або відсутність курильного виробу в порожнині. Завдяки цьому система та курильний виріб за винаходом мають декілька переваг. Наприклад, забезпечується економія енергії, оскільки система не має постійно залишатися в активному режимі, а може залишатися у режимі очікування, перемикаючись у активний режим, лише коли виявлений виріб. Крім того, коли виявлений курильний виріб, споживана потужність може бути оптимізована для конкретного споживача залежно від курильних звичок споживача. Система також дозволяє скоротити час до першого затягування з курильного виробу, оскільки цей курильний виріб може піддаватися нагріванню одразу, як тільки він виявлений. Це мінімізує затримку між першим затягуванням споживача та отриманням споживачем аерозолю. Крім того, може бути поліпшена безпека, оскільки система активується лише тоді, коли виявлений належний виріб. Таким чином, відсутня ймовірність того, що нагрівальний елемент буде приєднаний до джерела живлення без наявності належного виробу. Детектор також може бути виконаний так, щоб показувати, коли курильний виріб видалений з порожнини. У цьому випадку система може бути виконана так, щоб перемикатися з активного режиму в режим очікування. Альтернативно або додатково, якщо система включає в себе перемикач, то цей перемикач може бути вимкнений, коли курильний виріб видалений з порожнини. Детектор також може розрізняти вироби, що забезпечує декілька переваг. Зокрема, детектор може відрізняти очищувальний виріб від курильного виробу. Крім того, множина таких виробів може включати в себе множину курильних виробів, а детектор може розрізняти кожен з множини курильних виробів, призначених для застосування з курильною системою. Крім того, множина виробів може включати в себе множину очищувальних виробів, а детектор може розрізняти кожен з множини очищувальних виробів, призначених для застосування з курильною системою. За варіантом, якому віддається перевага, електричні елементи включають в себе програмований контролер, наприклад, мікроконтролер, для керування роботою нагрівального елемента. У одному з варіантів здійснення цього винаходу контролер може бути програмований із застосуванням програмного забезпечення. Альтернативно цей контролер може включати в себе спеціалізовані компоненти, такі як спеціалізована інтегральна схема ("Application-Specific Integrated-Circuit", ASIC), яка може бути програмованою шляхом настроювання логічних блоків у апаратному забезпеченні для конкретного застосування. За варіантом, якому віддається перевага, електричні елементи включають в себе процесор. Крім того, електричні елементи можуть включати в себе блок пам’яті для зберігання варіантів нагрівання, яким віддається перевага, для конкретних курильних виробів та факультативно для очищувальних виробів, варіантів, яким віддає перевагу споживач, курильних звичок споживача або іншої інформації. За варіантом, якому віддається перевага, інформація, що зберігається, може бути оновлена та замінена залежно від конкретних курильних виробів та очищувальних виробів, призначених для застосування з курильною системою. Також ця інформація може бути завантажена з курильної системи. За одним із варіантів здійснення цього винаходу електричні елементи включають в себе датчик виявлення потоку повітря, який свідчить про виконання користувачем затягування. Датчик може включати в себе терморезистор. Цей датчик може являти собою електромеханічний пристрій. Альтернативно датчик може являти собою будь-який із таких пристроїв: механічний пристрій, оптичний пристрій, оптико-механічний пристрій та датчик на основі мікроелектромеханічних систем (МЕМС). У цьому випадку електричні елементи можуть бути виконані так, щоб подавати імпульс електричного струму на щонайменше один 2 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 нагрівальний елемент, коли датчик виявляє виконання споживачем затягування. У альтернативному варіанті здійснення система додатково включає в себе ручний перемикач для споживача, призначений для ініціювання затягування. За варіантом, якому віддається перевага, електричні елементи можуть встановлювати протокол нагрівання для щонайменше одного нагрівального елемента на підставі ідентифікації детектором конкретного курильного виробу. Цей протокол нагрівання може включати в себе один або більше з таких параметрів: максимальна робоча температура для нагрівального елемента, максимальний час нагрівання на одне затягування, мінімальний час між затягуваннями, максимальна кількість затягувань на один курильний виріб та максимальний загальний час нагрівання для курильного виробу. Встановленню протоколу нагрівання, пристосованого для конкретного курильного виробу, віддається перевага, оскільки аерозолетвірні субстрати у конкретних курильних виробах можуть вимагати або забезпечувати поліпшені відчуття під час куріння за певних умов нагрівання. Як вже зазначено, за варіантом, якому віддається перевага, електричні елементи виконані з можливістю програмування, при цьому різні протоколи нагрівання можуть зберігатися та оновлюватися. За варіантом, якому віддається перевага, електричні елементи можуть зберігати інформацію, отриману на підставі ідентифікації детектором конкретного курильного виробу. Це дозволяє здійснювати моніторинг різних типів курильних виробів, використаних конкретним споживачем, для відстежування варіантів, яким віддає перевагу споживач. Ця інформація може зберігатися у електричних елементах, а за варіантом, якому віддається перевага, – у блоці пам’яті. За варіантом, якому віддається перевага, інформація відновлюється з електричних елементів. У одному з варіантів здійснення цього винаходу виріб являє собою один виріб з множини виробів, призначених для застосування із системою. У цьому випадку детектор може виявляти наявність виробу в порожнині та відрізняти виріб від інших з множини виробів, призначених для застосування із системою, на підставі ідентифікаційної інформації. Ця множина виробів може включати в себе множину курильних виробів. Додатково або альтернативно множина виробів може включати в себе один або більше очищувальних виробів. У одному з варіантів здійснення цього винаходу система може вміщувати множину курильних виробів з ідентифікаційною інформацією, надрукованою на них, причому система може працювати лише з певною підгрупою множини курильних виробів, призначених для застосування з курильною системою, а кожний курильний виріб з підгрупи може бути розрізнений детектором на підставі ідентифікаційної інформації, надрукованої на курильному виробі. Таким чином система може бути настроєна для застосування тільки з конкретними курильними виробами шляхом, наприклад, програмування електричних елементів. Ця особливість забезпечує декілька переваг. По-перше, це може зменшити або виключити застосування підроблених курильних виробів із системою. По-друге, це може дозволити виробникам або дистриб'юторам обмежити асортимент курильних виробів, які можуть бути застосовані із системою, наприклад, для врахування різних курильних виробів, доступних у різних регіонах або територіальних утвореннях із різною юрисдикцією. По-третє, це також може дозволити настроювання курильної системи для застосування з різними підгрупами курильних виробів. Наприклад, курильна система на момент придбання може бути придатною для застосування з першою підгрупою курильних виробів. Після ж виконання оновлення електричних елементів ця курильна система може бути придатною для застосування з другою, більшою, підгрупою курильних виробів. Після виконання додаткового оновлення електричних елементів ця курильна система може бути придатною для застосування з третьою, ще більшою, підгрупою курильних виробів. Крім того, різні курильні вироби можуть бути придатні для застосування з різними очищувальними виробами або до різної частоти очищення. Наприклад, певний аерозолетвірний субстрат може вимагати певного очищувального інгредієнта для досягнення оптимального очищення курильної системи. Таким чином, якщо курильна система настроєна для застосування з різними підгрупами курильних виробів, то ця курильна система також може бути настроєна і для застосування з відповідними підгрупами очищувальних виробів. Таким чином, застосування детектора, який може відрізняти різні типи виробів, призначених для застосування із системою, може надати різні переваги. Одна з таких переваг полягає у тому, що споживання енергії системи може бути оптимізовано на підставі ідентифікації конкретного очищувального виробу або курильного виробу. Крім того, згаданий детектор може ідентифікувати, скільки курильних виробів та які типи курильних виробів були застосовані з 3 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 курильною системою, що може вказувати, коли або як часто курильна система потребує очищення, та яким очищувальним виробом курильну систему потрібно очищувати. Також курильна система може розрізняти різні типи курильних виробів, різні типи очищувальних виробів та різні партії курильних виробів одного типу на підставі ідентифікаційної інформації. У одному з варіантів здійснення цього винаходу детектор включає в себе оптичний датчик, який включає в себе щонайменше один випромінювач світла та щонайменше один фотодатчик. У одному з варіантів здійснення цього винаходу детектор може включати в себе один випромінювач світла та один фотодатчик. У інших варіантах здійснення цього винаходу детектор може включати в себе більш ніж один фотодатчик у вигляді одновимірного (наприклад, лінійного) масиву фотодатчиків. У інших варіантах здійснення цього винаходу детектор може включати в себе більш ніж один фотодатчик у вигляді двовимірного масиву фотодатчиків. Ідентифікаційна інформація, надрукована на курильному виробі, може включати в себе інформацію одного або більше з таких видів: тип курильного виробу, тип аерозолетвірного субстрату, дата виготовлення, місце виготовлення, номер партії, інші відомості щодо виготовлення та строк придатності. Ця ідентифікаційна інформація може бути надрукована на виробі у різні способи. Для друку можуть бути застосовані різні друкарські фарби, включаючи фарбу, видиму у видимому світлі, ультрафіолетовому (УФ) світлі, інфрачервоному (ІЧ) світлі, фосфоресцентну фарбу, флуоресцентну фарбу та металовмісну фарбу. У одному з варіантів здійснення цього винаходу ідентифікаційна інформація включає в себе множину ліній та проміжків. Ці лінії та проміжки можуть простягатися по суті по колу навколо виробу. Лінії та проміжки можуть мати фіксовану ширину або змінну ширину. Ідентифікаційна інформація може бути закодована як одновимірний штрих-код, який включає в себе множину ліній та проміжків. У іншому варіанті здійснення цього винаходу ідентифікаційна інформація включає в себе двовимірний масив. Цей двовимірний масив може включати в себе матрицю даних або будь-який інший двовимірний штрих-код. У певному виробі можуть бути застосовані один або більше різних способів кодування ідентифікаційної інформації. Аналогічно детектор може включати в себе один або більше різних типів датчиків. Ідентифікаційна інформація може бути виконана так, щоб змінюватися протягом нагрівання, забезпечуючи індикацію того, викурений курильний виріб чи ні. Ця інформація, виконана так, щоб змінюватися протягом нагрівання, може бути передбачена на додаток до ідентифікаційної інформації. Тобто можуть бути передбачені дві окремі групи інформації. Альтернативно ідентифікаційна інформація може бути виконана так, щоб змінюватися протягом нагрівання. Тобто може бути передбачена єдина група інформації. Наприклад, інформація може бути надрукована на виробі, а вигляд інформації може змінюватися, або інформація може повністю зникати під час нагрівання. Крім того, інформація може бути виконана так, щоб змінюватися протягом нагрівання, забезпечуючи індикацію того, наскільки викурений курильний виріб. Наприклад, ця інформація може вказувати, як довго курильний виріб нагрівався або скільки затягувань виконано. Щонайменше один нагрівальний елемент може включати в себе єдиний нагрівальний елемент. Альтернативно цей щонайменше один нагрівальний елемент може включати в себе більш ніж один нагрівальний елемент. Нагрівальний елемент або нагрівальні елементи можуть бути відповідним чином розташовані, так щоб найбільш ефективно нагрівати аерозолетвірний субстрат у курильному виробі. За варіантом, якому віддається перевага, згаданий щонайменше один нагрівальний елемент включає в себе електрично резистивний матеріал. До прийнятних електрично резистивних матеріалів належать, але без обмеження ними: напівпровідники, такі як легована кераміка, електрично "провідна" кераміка (така як, наприклад, дисиліцид молібдену), вуглець, графіт, метали, сплави металів та композиційні матеріали, виготовлені з певного керамічного матеріалу та певного металічного матеріалу. Такі композиційні матеріали можуть включати леговану або нелеговану кераміку. До прикладів прийнятної легованої кераміки належать леговані карбіди кремнію. До прикладів прийнятних металів належать титан, цирконій, тантал та метали платинової групи. До прикладів прийнятних сплавів металів належать нержавіюча сталь, нікель-, кобальт-, хром-, алюміній-, титан-, цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій-, марганець-та залізовмісні сплави, а також надміцні сплави на основі ® нікелю, заліза, кобальту, нержавіючої сталі, сплав Timetal та сплави на основі заліза, марганцю та алюмінію. У композиційних матеріалах електрично резистивний матеріал може бути факультативно введений у масу, вміщений у капсули або покритий ізолювальним матеріалом, або навпаки, залежно від кінетики передавання енергії та необхідних зовнішніх фізико-хімічних 4 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 властивостей. Приклади прийнятних композиційних нагрівальних елементів описані у US-A5 498 855, WO-A-03/095688 та US-A-5 514 630. Альтернативно цей щонайменше один нагрівальний елемент може включати в себе інфрачервоний нагрівальний елемент, фотонне джерело, такі як, наприклад, елемент та джерело, описані у US-A-5 934 289, або індуктивний нагрівальний елемент, такий як, наприклад, елемент, описаний у US-A-5 613 505. Щонайменше один нагрівальний елемент може бути виконаний у будь-якій прийнятній формі. Наприклад, згаданий щонайменше один нагрівальний елемент може бути мати форму нагрівальної пластини, такої як пластини, описані у US-A-5 388 594, US-A-5 591 368 та US-A5 505 214. Альтернативно цей щонайменше один нагрівальний елемент може бути виконаний у вигляді кожуха або субстрату із частинами, які мають різну електропровідність, як описано у EPA-1 128 741, або електрично резистивної металевої трубки, як описано у WO-A-2007/066374. Альтернативно можуть бути також прийнятними одна або більше нагрівальних голок або стрижнів, які проходять через середину аерозолетвірного субстрату, як описано у KR-A100636287 та JP-A-2006320286. Альтернативно щонайменше один нагрівальний елемент може являти собою дисковий (торцевий) нагрівач або комбінацію дискового нагрівача з нагрівальними голками або стрижнями. Інші альтернативи включають в себе нагрівальний дріт або нитку розжарення, наприклад, з дроту, виготовленого з Ni-Cr, платини, вольфраму або сплавів, таких як дрітабо нитка розжарення, описані у EP-A-1 736 065, або нагрівальну пластину. Згаданий щонайменше один нагрівальний елемент може нагрівати аерозолетвірний субстрат за допомогою теплопровідності. Нагрівальний елемент може перебувати принаймні частково у контакті з субстратом або носієм, на який цей субстрат нанесений. Альтернативно тепло від нагрівального елемента може передаватися на субстрат за допомогою теплопровідного елемента. Альтернативно згаданий щонайменше один нагрівальний елемент може передавати тепло атмосферному повітрю, яке просмоктується через електронагрівну курильну систему під час її використання. Воно, у свою чергу, нагріває субстрат для утворення аерозолю за рахунок конвекції. Атмосферне повітря може бути піддане нагріванню перед проходженням через аерозолетвірний субстрат, як описано у WO-A-2007/066374. Електронагрівна курильна система може додатково включати в себе індикатор затягування для індикації, коли активується щонайменше один нагрівальний елемент. За одним із варіантів здійснення цього винаходу, якому віддається перевага, джерело електричного живлення являє собою джерело напруги постійного струму. За одним із варіантів здійснення цього винаходу джерело напруги являє собою іонно-літієву батарею або іоннолітієву фосфатну батарею. Альтернативно джерело напруги може являти собою нікельметалогідридну батарею або нікель-кадмієву батарею. Джерело електричного живлення може включати в себе енергетичний елемент у складі електронагрівної курильної системи. Альтернативно джерело електричного живлення може включати в себе електричні схеми, які можуть заряджатися зовнішнім заряджувальним пристроєм, та інтерфейс для підключення до зовнішнього джерела енергії. Електронагрівна курильна система може додатково включати в себе корпус для вміщення курильного виробу, призначений для утримування користувачем. За першим аспектом цього винаходу також запропонований курильний виріб, спеціально пристосований для застосування з електронагрівною курильною системою за першим аспектом цього винаходу. За першим аспектом цього винаходу також запропонований курильний виріб з ідентифікаційною інформацією, надрукованою на ньому, та призначений для застосування з електронагрівною курильною системою, яка включає в себе детектор для виявляння наявності курильного виробу та відрізняння курильного виробу від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, надрукованої на курильному виробі. Курильний виріб може бути виявлений детектором, і один курильний виріб може бути відрізнений від іншого виробу на підставі ідентифікаційної інформації. За варіантом, якому віддається перевага, виріб являє собою один виріб з множини виробів, призначених для застосування із цією системою, а детектор може відрізняти цей виріб від інших з множини виробів, призначених для застосування із цією системою, на підставі ідентифікаційної інформації. Ідентифікаційну інформацію може нести фарба, видима у видимому світлі, ультрафіолетовому (УФ) світлі, інфрачервоному (ІЧ) світлі, фосфоресцентна фарба, флуоресцентна фарба або металовмісна фарба. На курильному виробі або очищувальному 5 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 виробі може бути нанесена інша ідентифікаційна інформація. У одному з варіантів здійснення ідентифікаційна інформація включає в себе лінійний код або штрих-код. Ідентифікаційна інформація може включати в себе інформацію одного або більше з таких видів: тип курильного виробу, тип аерозолетвірного субстрату, дата виготовлення, місце виготовлення, номер партії, інші відомості щодо виготовлення та строк придатності. У одному з варіантів здійснення цього винаходу ідентифікаційна інформація, надрукована на курильному виробі, може змінюватися з викурюванням курильного виробу. За варіантом, якому віддається перевага, курильний виріб включає в себе аерозолетвірний субстрат. Аерозолетвірний субстрат включає в себе матеріал, який містить тютюн із леткими тютюновими ароматичними сполуками, які вивільнюються із субстрату при нагріванні. Альтернативно аерозолетвірний субстрат може включати в себе нетютюновий матеріал, такий як матеріал, застосований у пристроях, описаних у EP-A-1 750 788 та EP-A-1 439 876. За варіантом, якому віддається перевага, аерозолетвірний субстрат також включає в себе утворювач аерозолю. Прикладами прийнятних утворювачів аерозолю є гліцерин та пропіленгліколь. Інші приклади потенціально прийнятних утворювачів аерозолю описані у EP-A0 277 519 та US-A-5 396 911. Аерозолетвірний субстрат може являти собою твердий субстрат. Цей твердий субстрат може включати в себе, наприклад, одну або більше з таких форм речовини: порошок, гранули, кульки, шматки, трубки, стрічки або листи, які містять одне або більше з такого: листя трав, тютюнове листя, фрагменти тютюнових жилок, відновлений тютюн, гомогенізований тютюн, пресований тютюн та розпушений тютюн. Факультативно твердий субстрат може містити інші тютюнові або нетютюнові леткі ароматичні сполуки, які вивільнюються при нагріванні субстрату. Факультативно твердий субстрат може бути нанесений на термічно стабільний носій або введений у його масу. Цей носій може мати форму порошку, гранул, кульок, шматків, трубок, стрічок або листів. Альтернативно цей носій може являти собою трубчастий носій, що має тонкий шар твердого субстрату, нанесеного на його внутрішню поверхню, як описано у US-A5 505 214, US-A-5 591 368 та US-A-5 388 594, або на його зовнішню поверхню, або як на внутрішню, так і зовнішню поверхні. Такий трубчастий носій може бути виготовлений, наприклад, із паперу або подібного до паперу матеріалу, нетканої мати з вуглецевого волокна, легкої металевої сітки з відкритою структурою або перфорованої металевої фольги чи будь-якої іншої термічно стабільної полімерної матриці. Твердий субстрат може бути нанесений на поверхню згаданого носія у формі, наприклад, листа, піни, гелю або суспензії. Твердий субстрат може бути нанесений на всю поверхню носія, або альтернативно може бути нанесений за певною схемою для забезпечення неоднорідного розподілу ароматизатора під час використання. Альтернативно носій може являти собою неткане полотно або пучок волокон, у який введені тютюнові компоненти, такі як компоненти, описані у EP-A-0 857 431. Це неткане полотно або пучок волокон можуть включати в себе, наприклад, вуглецеві волокна, природні целюлозні волокна або волокна з похідних целюлози. Аерозолетвірний субстрат може являти собою рідкий субстрат, а курильний виріб може включати в себе засіб для утримування цього рідкого субстрату. Наприклад, курильний виріб може включати в себе такий контейнер, який описаний у EP-A-0 893 071. Альтернативно або додатково курильний виріб може включати в себе пористий носій, у який може бути абсорбований рідкий субстрат, як описано у WO-A-2007/024130, WO-A-2007/066374, EP-A1 736 062, WO-A-2007/131449 та WO-A-2007/131450. Аерозолетвірний субстрат альтернативно може являти собою субстрат будь-якого іншого виду, наприклад, газоподібний субстрат, або будь-яке поєднання різних видів субстрату. За другим аспектом цього винаходу запропонована електронагрівна курильна система, яка включає в себе: очищувальний виріб з ідентифікаційною інформацією, закодованою на ньому; порожнину для принаймні часткового вміщення очищувального виробу; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність очищувального виробу в порожнині та відрізняти очищувальний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на очищувальному виробі. За згаданим другим аспектом цього винаходу також запропонована електронагрівна курильна система, призначена для вміщення очищувального виробу, призначеного для застосування з курильною системою, причому згадана система включає в себе: порожнину для принаймні часткового вміщення очищувального виробу; очищувальний виріб з ідентифікаційною інформацією, закодованою на ньому; щонайменше один нагрівальний елемент; джерело 6 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність очищувального виробу в порожнині та відрізняти очищувальний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на очищувальному виробі. Детектор може не тільки виявляти наявність очищувального виробу в порожнині, а також може відрізняти один виріб від інших виробів. Це здійснюється на підставі ідентифікаційної інформації на виробі. За варіантом, якому віддається перевага, електронагрівна курильна система є багаторазовою. За варіантом, якому віддається перевага, кожний очищувальний виріб є одноразовим або багаторазовим. Цей очищувальний виріб може включати в себе один або більше з таких елементів: щонайменше один очищувальний інструмент, наприклад, щітку, тканину, серветку або тампон для механічного очищення та одну або більше очищувальних речовин для хімічного очищення. За варіантом, якому віддається перевага, система може бути приведена в дію, коли детектор виявляє очищувальний виріб у порожнині. Система може бути приведена у дію, коли електричні елементи з'єднують джерело електричного живлення та щонайменше один нагрівальний елемент. Альтернативно або додатково система може бути приведена у дію, коли вона перемикається з режиму очікування до активного режиму. Альтернативно або додатково система може також включати в себе перемикач та може бути приведена у дію, коли цей перемикач ввімкнений, так що щонайменше один нагрівальний елемент нагрівається тільки тоді, коли виріб виявлений у порожнині. Приведення у дію системи додатково або альтернативно може включати в себе й інші операції. Згаданий детектор може виявляти наявність або відсутність очищувального виробу в порожнині. Завдяки цьому система та очищувальний виріб за винаходом мають декілька переваг. Наприклад, забезпечується економія енергії, оскільки система не має постійно залишатися в активному режимі, а може залишатися у режимі очікування, перемикаючись у активний режим, лише коли виявлений очищувальний виріб. Крім того, може бути підвищена безпека, оскільки система приводиться у дію лише тоді, коли виявлений належний виріб. Таким чином, відсутня ймовірність того, що нагрівальний елемент буде приєднаний до джерела живлення без наявності належного виробу. Детектор також може бути виконаний так, щоб показувати, що очищувальний виріб видалений з порожнини. У цьому випадку система може бути виконана так, щоб перемикатися з активного режиму в режим очікування. Альтернативно або додатково, якщо система включає в себе перемикач, то цей перемикач може бути вимкнений, коли очищувальний виріб видалений з порожнини. Детектор також може розрізняти вироби, що забезпечує декілька переваг. Зокрема, детектор може відрізняти очищувальний виріб від курильного виробу. Крім того, множина таких виробів може включати в себе множину курильних виробів, а детектор може розрізняти кожен з множини курильних виробів, призначених для застосування з курильною системою. Крім того, множина виробів може включати в себе множину очищувальних виробів, а детектор може розрізняти кожен з множини очищувальних виробів, призначених для застосування з курильною системою. За варіантом, якому віддається перевага, електричні елементи включають в себе програмований контролер, наприклад, мікроконтролер, для керування роботою нагрівального елемента. У одному з варіантів здійснення цього винаходу контролер може бути програмований із застосуванням програмного забезпечення. Альтернативно цей контролер може включати в себе спеціалізовані компоненти, такі як спеціалізована інтегральна схема ("Application-Specific Integrated-Circuit", ASIC), яка може бути програмованою шляхом настроювання логічних блоків у апаратному забезпеченні для конкретного застосування. За варіантом, якому віддається перевага, електричні елементи включають в себе процесор. Крім того, електричні елементи можуть включати в себе блок пам’яті для зберігання варіантів нагрівання, яким віддається перевага, для конкретних курильних виробів та факультативно для очищувальних виробів, варіантів, яким віддає перевагу споживач, курильних звичок споживача або іншої інформації. За варіантом, якому віддається перевага, інформація, що зберігається, може бути оновлена та замінена залежно від конкретних курильних виробів та очищувальних виробів, призначених для застосування з курильною системою. Також ця інформація може бути завантажена з курильної системи. За одним з варіантів здійснення цього винаходу електричні елементи включають в себе 7 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 датчик виявлення потоку повітря, який свідчить про виконання користувачем затягування. Датчик може включати в себе терморезистор. Цей датчик може являти собою електромеханічний пристрій. Альтернативно датчик може являти собою будь-який з таких пристроїв: механічний пристрій, оптичний пристрій, оптико-механічний пристрій та датчик на основі мікроелектромеханічних систем (МЕМС). У цьому випадку електричні елементи можуть бути виконані так, щоб подавати імпульс електричного струму на щонайменше один нагрівальний елемент, коли датчик виявляє виконання споживачем затягування. У альтернативному варіанті здійснення система додатково включає в себе ручний перемикач для споживача, призначений для ініціювання затягування. У одному з варіантів здійснення цього винаходу електричні елементи можуть встановлювати протокол нагрівання для щонайменше одного нагрівального елемента на підставі ідентифікації детектором конкретного очищувального виробу. Цей протокол нагрівання може включати в себе один або більше з таких параметрів: максимальна робоча температура для нагрівального елемента та максимальний загальний час нагрівання для очищувального виробу. Цьому варіантові може віддаватися перевага, якщо очищувальні інгредієнти певних очищувальних виробів забезпечують поліпшене очищення за певних умов нагрівання. У одному з варіантів здійснення цього винаходу нагрівальний елемент може бути виконаний так, щоб активувати очищувальний засіб, наприклад, очищувальний інгредієнт, в очищувальному виробі. У одному з варіантів здійснення виріб являє собою один виріб із множини виробів, призначених для застосування із системою. У цьому випадку детектор може виявляти наявність виробу в порожнині та відрізняти виріб від інших з множини виробів, призначених для застосування із системою, на підставі ідентифікаційної інформації. Ця множина виробів може включати в себе множину курильних виробів. Додатково або альтернативно множина виробів може включати в себе один або більше очищувальних виробів. Різні курильні вироби можуть бути придатні для застосування з різними очищувальними виробами або до різної частоти очищення. Наприклад, певний аерозолетвірний субстрат може вимагати певного очищувального інгредієнта для досягнення оптимального очищення курильної системи. Таким чином, якщо курильна система настроєна для застосування з різними підгрупами курильних виробів, то ця курильна система також може бути настроєна і для застосування з відповідними підгрупами очищувальних виробів. Таким чином, застосування детектора, який може відрізняти різні типи виробів, призначених для застосування із системою, може надати різні переваги. Одна з таких переваг полягає у тому, що споживання енергії системи може бути оптимізовано на підставі ідентифікації конкретного очищувального виробу або курильного виробу. Крім того, згаданий детектор може ідентифікувати, скільки курильних виробів та які типи курильних виробів були застосовані з курильною системою, що може вказувати, коли або як часто курильна система потребує очищення, та яким очищувальним виробом курильну систему потрібно очищувати. Також курильна система може розрізняти різні типи курильних виробів, різні типи очищувальних виробів та різні партії курильних виробів одного типу на підставі ідентифікаційної інформації. У одному з варіантів здійснення цього винаходу детектор включає в себе оптичний датчик, який включає в себе щонайменше один випромінювач світла та щонайменше один фотодатчик, а ідентифікаційна інформація надрукована на очищувальному виробі. У одному з варіантів здійснення цього винаходу детектор може включати в себе один випромінювач світла та один фотодатчик. У інших варіантах здійснення цього винаходу детектор може включати в себе більш ніж один фотодатчик у вигляді одновимірного (наприклад, лінійного) масиву фотодатчиків. У інших варіантах здійснення цього винаходу детектор може включати в себе більш ніж один фотодатчик у вигляді двовимірного масиву фотодатчиків. Ідентифікаційна інформація, закодована на очищувальному виробі, може включати в себе інформацію одного або більше з таких видів: тип очищувального виробу, інформація щодо очищувального засобу, тип очищувальних інгредієнтів, дата виготовлення, місце виготовлення, номер партії, інші відомості щодо виготовлення та строк придатності. Ця ідентифікаційна інформація може бути надрукована на виробі у різні способи. Для друку можуть бути застосовані різні друкарські фарби, включаючи фарбу, видиму у видимому світлі, ультрафіолетовому (УФ) світлі, інфрачервоному (ІЧ) світлі, фосфоресцентну фарбу, флуоресцентну фарбу та металовмісну фарбу. У одному з варіантів здійснення цього винаходу ідентифікаційна інформація включає в себе множину ліній та проміжків. Ці лінії та проміжки можуть простягатися по суті по колу навколо виробу. Лінії та проміжки можуть мати фіксовану ширину або змінну ширину. Ідентифікаційна інформація може бути закодована як одновимірний штрих-код, який включає в себе множину ліній та проміжків. У іншому варіанті здійснення цього винаходу ідентифікаційна інформація включає в себе двовимірний масив. Цей двовимірний 8 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 масив може включати в себе матрицю даних або будь-який інший двовимірний штрих-код. У іншому варіанті здійснення цього винаходу детектор включає в себе індукційний датчик, призначений для розпізнавання металевих елементів у виробі або на ньому, а ідентифікаційна інформація включає в себе металеві елементи, розташовані у виробі або на ньому. У цьому випадку згаданий детектор за варіантом, якому віддається перевага, включає в себе індукційну котушку, яка розміщена так, щоб оточувати виріб, вміщений у порожнину. За варіантом, якому віддається перевага, ідентифікаційна інформація закодована у вигляді певної кількості металевих елементів, розташованих у виробі або на ньому, причому різні кількості вказують на різні вироби. У одному з варіантів здійснення металевий елемент може являти собою металовмісну фарбу. У певному виробі можуть бути застосовані один або більше різних способів кодування ідентифікаційної інформації. Аналогічно детектор може включати в себе датчики одного або більше різних типів. Ідентифікаційна інформація може бути виконана так, щоб змінюватися протягом нагрівання, забезпечуючи індикацію того, чи був застосований очищувальний виріб. Ця інформація, виконана так, щоб змінюватися протягом нагрівання, може бути передбачена на додаток до ідентифікаційної інформації. Тобто можуть бути передбачені дві окремі групи інформації. Альтернативно ідентифікаційна інформація може бути виконана так, щоб змінюватися протягом нагрівання. Тобто може бути передбачена єдина група інформації. Наприклад, інформація може бути надрукована на виробі, а вигляд інформації може змінюватися, або інформація може повністю зникати під час нагрівання. Крім того, ця інформація, виконана так, щоб змінюватися протягом нагрівання, може забезпечувати індикацію того, наскільки використаний виріб. Наприклад, ця інформація може вказувати, скільки операцій очищення виконав очищувальний виріб. Щонайменше один нагрівальний елемент може включати в себе єдиний нагрівальний елемент. Альтернативно цей щонайменше один нагрівальний елемент може включати в себе більш ніж один нагрівальний елемент. Нагрівальний елемент або нагрівальні елементи можуть бути відповідним чином розташовані, так щоб найбільш ефективно нагрівати аерозолетвірний субстрат у курильному виробі або очищувальний засіб у очищувальному виробі. За варіантом, якому віддається перевага, згаданий щонайменше один нагрівальний елемент включає в себе електрично резистивний матеріал. До прийнятних електрично резистивних матеріалів належать, але без обмеження ними: напівпровідники, такі як легована кераміка, електрично "провідна" кераміка (така як, наприклад, дисиліцид молібдену), вуглець, графіт, метали, сплави металів та композиційні матеріали, виготовлені з певного керамічного матеріалу та певного металічного матеріалу. Такі композиційні матеріали можуть включати леговану або нелеговану кераміку. До прикладів прийнятної легованої кераміки належать леговані карбіди кремнію. До прикладів прийнятних металів належать титан, цирконій, тантал та метали платинової групи. До прикладів прийнятних сплавів металів належать нержавіюча сталь, нікель-, кобальт-, хром-, алюміній-, титан-, цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій-, марганець-та залізовмісні сплави, а також надміцні сплави на основі ® нікелю, заліза, кобальту, нержавіючої сталі, сплав Timetal та сплави на основі заліза, марганцю та алюмінію. У композиційних матеріалах електрично резистивний матеріал може бути факультативно введений у масу, вміщений у капсули або покритий ізолювальним матеріалом, або навпаки, залежно від кінетики передавання енергії та необхідних зовнішніх фізико-хімічних властивостей. Приклади прийнятних композиційних нагрівальних елементів описані у US-A5 498 855, WO-A-03/095688 та US-A-5 514 630. Альтернативно цей щонайменше один нагрівальний елемент може включати в себе інфрачервоний нагрівальний елемент, фотонне джерело, такі як, наприклад, елемент та джерело, описані у US-A-5 934 289, або індуктивний нагрівальний елемент, такий як, наприклад, елемент, описаний у US-A-5 613 505. Щонайменше один нагрівальний елемент може бути виконаний у будь-якій прийнятній формі. Наприклад, згаданий щонайменше один нагрівальний елемент може мати форму нагрівальної пластини, такої як пластини, описані у US-A-5 388 594, US-A-5 591 368 та US-A5 505 214. Альтернативно цей щонайменше один нагрівальний елемент може бути виконаний у вигляді кожуха або основи з частинами, які мають різну електропровідність, як описано у EP-A1 128 741, або у вигляді електрично резистивної металевої трубки, як описано у WO-A2007/066374. Альтернативно можуть бути також прийнятними одна або більше нагрівальних голок або стрижнів, які проходять через середину аерозолетвірного субстрату, як описано у KRA-100636287 та JP-A-2006320286. Альтернативно щонайменше один нагрівальний елемент може являти собою дисковий (торцевий) нагрівач або комбінацію дискового нагрівача з 9 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 нагрівальними голками або стрижнями. Інші альтернативи включають в себе нагрівальний дріт або нитку розжарення, наприклад, з дроту, виготовленого з Ni-Cr, платини, вольфраму або сплавів, таких як дріт або нитка розжарення, описані у EP-A-1 736 065, або нагрівальну пластину. Згаданий щонайменше один нагрівальний елемент може нагрівати аерозолетвірний субстрат за допомогою теплопровідності. Нагрівальний елемент може перебувати принаймні частково у контакті з субстратом або носієм, на який цей субстрат нанесений. Альтернативно тепло від нагрівального елемента може передаватися на субстрат за допомогою теплопровідного елемента. Альтернативно згаданий щонайменше один нагрівальний елемент може передавати тепло атмосферному повітрю, яке просмоктується через електронагрівну курильну систему під час її використання. Воно, у свою чергу, нагріває аерозолетвірний субстрат за рахунок конвекції. Атмосферне повітря може бути піддане нагріванню перед проходженням через аерозолетвірний субстрат, як описано у WO-A-2007/066374. Електронагрівна курильна система може додатково включати в себе індикатор для індикації, коли активується щонайменше один нагрівальний елемент. За одним із варіантів здійснення цього винаходу, якому віддається перевага, джерело електричного живлення являє собою джерело напруги постійного струму. За одним із варіантів здійснення цього винаходу джерело напруги являє собою іонно-літієву батарею або фосфатну іонно-літієву батарею. Альтернативно джерело напруги може являти собою нікельметалогідридну батарею або нікель-кадмієву батарею. Джерело електричного живлення може включати в себе енергетичний елемент у складі електронагрівної курильної системи. Альтернативно джерело електричного живлення може включати в себе електричні схеми, які можуть заряджатися зовнішньою заряджувальною частиною, та інтерфейс для підключення до зовнішнього джерела енергії. Електронагрівна курильна система може додатково включати в себе корпус для вміщення курильного виробу або очищувального виробу, призначений для утримування користувачем. За згаданим другим аспектом цього винаходу також запропонований очищувальний виріб, спеціально пристосований для застосування з електронагрівною курильною системою за другим аспектом винаходу. За згаданим другим аспектом цього винаходу також запропонований очищувальний виріб з ідентифікаційною інформацією, закодованою на ньому, та призначений для очищення електронагрівної курильної системи, яка включає в себе детектор для виявлення наявності очищувального виробу та відрізнення очищувального виробу від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на очищувальному виробі. Очищувальний виріб може бути виявлений детектором, і один очищувальний виріб може бути відрізнений від іншого виробу на підставі ідентифікаційної інформації. За варіантом, якому віддається перевага, цей виріб являє собою один виріб з множини виробів, призначених для застосування із цією системою, а детектор може відрізняти цей виріб від інших з множини виробів, призначених для застосування із цією системою, на підставі ідентифікаційної інформації. У одному з варіантів здійснення ідентифікаційна інформація надрукована на очищувальному виробі. Ідентифікаційну інформацію може нести фарба, видима у видимому світлі, ультрафіолетовому (УФ) світлі, інфрачервоному (ІЧ) світлі, фосфоресцентна фарба, флуоресцентна фарба або металовмісна фарба. На очищувальному виробі може бути нанесена й інша ідентифікаційна інформація. У одному з варіантів здійснення ідентифікаційна інформація включає в себе лінійний код або штрих-код. Ідентифікаційна інформація може включати в себе інформацію одного або більше з таких видів: тип очищувального виробу, типочищувальних інгредієнтів, дата виготовлення, місце виготовлення, номер партії, інші відомості щодо виготовлення та строк придатності. Ця ідентифікаційна інформація може бути виконана так, щоб змінюватися протягом використання очищувального виробу. За третім аспектом винаходу також запропонована електронагрівна курильна система, яка включає в себе: курильний виріб з ідентифікаційною інформацією, закодованою на курильному виробі або у ньому; порожнину для принаймні часткового вміщення курильного виробу; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність курильного виробу в порожнині та відрізняти курильний виріб від інших виробів, призначених для застосування з курильною системою, на підставі 10 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 ідентифікаційної інформації, закодованої на курильному виробі або у ньому. За третім аспектом винаходу також запропонована електронагрівна курильна система, призначена для вміщення курильного виробу, призначеного для застосування з курильною системою, причому система включає в себе: порожнину для принаймні часткового вміщення курильного виробу; курильний виріб з ідентифікаційною інформацією, закодованою на курильному виробі або у ньому; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність курильного виробу в порожнині та відрізняти курильний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на курильному виробі або у ньому. За згаданим першим винаходу також запропонований курильний виріб з ідентифікаційною інформацією, закодованою на курильному виробі або у ньому, та призначений для застосування з електронагрівною курильною системою, яка включає в себе детектор для виявлення наявності курильного виробу та відрізнення курильного виробу від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на курильному виробі або у ньому. За згаданим третім аспектом цього винаходу детектор може включати в себе індуктивний датчик для розпізнавання металевих елементів у курильному виробі або на ньому, а ідентифікаційна інформація може включати в себе металеві елементи, розташовані у виробі або на ньому. У цьому випадку детектор за варіантом, якому віддається перевага, включає в себе індукційну котушку, яка розміщена так, щоб оточувати курильний виріб, вміщений у порожнину. За варіантом, якому віддається перевага, ідентифікаційна інформація закодована у вигляді певної кількості металевих елементів, розташованих у виробі або на ньому, причому різні кількості вказують на різні вироби. У одному з варіантів здійснення металевий елемент може являти собою металовмісну фарбу. Властивості, описані стосовно одного аспекту винаходу, можуть також бути застосовні до інших аспектів винаходу. Лише у вигляді прикладу винахід буде нижче описаний з посиланням на супровідні креслення, на яких: На Фіг. 1 показаний один із варіантів виконання електронагрівної курильної системи, у якому курильний виріб вставлений у приймальну порожнину для виробу; та На Фіг. 2 показані чотири варіанти виконання виробів, призначених для застосування з електронагрівною курильною системою за одним із варіантів здійснення винаходу. На Фіг. 1 показаний вид у перспективі одного з варіантів виконання електронагрівної курильної системи 101 за цим винаходом. Курильна система 101 включає в себе корпус 103, який має передню частину 105 корпусу та задню частину 107 корпусу. Передня частина 105 корпусу включає в себе передню торцеву частину 109 з порожниною 111, призначеною для вміщення певного виробу, такого як курильний виріб або очищувальний виріб. На Фіг. 1 курильна система 101 показана з курильним виробом, виконаним у вигляді сигарети 115. У цьому варіанті виконання передня частина 105 корпусу також включає в себе дисплей 113. Дисплей 113 детально не показаний, але він може включати в себе будь-який прийнятний вид дисплею, наприклад, рідкокристалічний дисплей (LCD), світлодіодний дисплей (LED) або плазмова індикаторна панель. Крім того, дисплей може бути виконаний з можливістю відображення будь-якої необхідної інформації, наприклад, інформації, яка стосується курильного виробу або очищувального виробу. Електронагрівна курильна система 101 також включає в себе детектор (на Фіг. 1 не показаний), розташований у порожнині 111 або поблизу неї. Цей детектор може виявляти наявність виробу в порожнині, а також може розрізняти різні вироби, які можуть бути застосовані із системою. Це буде розглянуто докладніше з посиланнями на Фіг. 2. На Фіг. 2 показані чотири варіанти виконання виробів 115, 115', 115'', 115''' за винаходом, які можуть бути застосовані з електронагрівною курильною системою за одним із варіантів здійснення винаходу. На Фіг. 2a показаний курильний виріб, виконаний у вигляді сигарети 115. На Фіг. 2a інформація щодо типу сигарети закодована в одновимірній формі із застосуванням множини кругових ліній 201. Ці кругові лінії розташовані на тій частині сигарети 115, яку вставляють у порожнину 111. У цьому варіанті виконання кругові лінії розташовані якнайдалі від кінця, який нагрівають, для зменшення ймовірності того, що лінії будуть пошкоджені під час куріння. Ці кругові лінії можуть бути надруковані на курильному виробі фарбою, видимою у 11 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 інфрачервоному (ІЧ), ультрафіолетовому (УФ) чи видимому світлі, або навіть із застосуванням фосфоресцентних чи флуоресцентних позначок. У інших варіантах виконання ці кругові лінії можуть бути надруковані на курильному виробі будь-яким видом прийнятних металовмісних фарб. У варіанті виконання, показаному на Фіг. 2a, кругові лінії 201 включають в себе множину ліній та проміжків різної ширини. Вони можуть бути закодовані як простий одновимірний штрихкод за відповідними стандартами кодування штрих-кодів (дивись нижче). Альтернативно ці кругові лінії можуть включати в себе множину з n ліній та проміжків однакової ширини для кодування інформації щодо типу сигарети. Наприклад, якщо n=3, можливі такі коди: 000, 001, 010, 100, 011, 110, 101, 111, де 1 означає лінію, а 0 означає проміжок. Коди 001, 010 та 100 можуть бути невідрізнюваними один від одного (якщо немає маркувальної лінії, яка вказує детектору, де починається кодування). Так само коди 011 та 110 можуть бути невідрізнюваними один від одного. Таким чином, при n=3 існує п’ять можливих варіантів. Якщо код 000 застосований для індикації відсутності будь-якого виробу, існують лише чотири можливі n-1 варіанти. Як правило, якщо маркувальна лінія не передбачена, то існує 2 + 1 можливих варіантів, або, якщо код 000… застосований для індикації відсутності будь-якого виробу, n-1 існують лише 2 можливі варіанти. Альтернативно ці кругові лінії можуть включати в себе дві лінії (одну фіксованої ширини F та одну змінної ширини V) для кодування інформації щодо типу сигарети. У цьому випадку тип сигарети буде закодований як V/F. Кругові лінії 201 не обов’язково мають простягатися навколо усієї сигарети. Однак за варіантом, якому віддається перевага, ці кругові лінії простягаються навколо більшої частини сигарети, так що вони можуть бути легко виявлені детектором 203. Існує багато стандартів на штрих-коди, які можуть бути прийнятними для застосування з виробами за цим винаходом. Одним із типів штрих-кодів, який може бути прийнятним для цього винаходу, є штрих-код "два з п’яти", або I2/5 ("Interleaved 2 °F 5"), який являє собою неперервний штрих-код високої щільності з двоширинною символікою кодування. Цей код має штрихи (чорні лінії) та проміжки (білі лінії), кожен з яких може бути широким або вузьким. Система I2/5 кодує одну пару цифр п’ятьма штрихами та проміжками: перша цифра закодована п’ятьма штрихами, а друга цифра закодована п’ятьма проміжками, які чергуються з ними. Два з кожних п’яти штрихів або проміжків є широкими. Альтернативно може бути застосована інша стандартна символіка штрих-коду, або може бути розроблений індивідуальний код, специфічний для цього застосування. На Фіг. 2a детектор у електронагрівній курильній системі схематично показаний як елемент 203. У цьому варіанті виконання детектор 203 включає в себе джерело відповідного світла (ІЧ, УФ або видимого залежно від фарби, застосованої на виробі) та щонайменше один фотодатчик, який виявляє відбите світло. Детектор може включати в себе єдиний датчик, який виявляє відбите світло. У цьому випадку виявлення курильного виробу може бути здійснено під час вставляння курильного виробу в порожнину шляхом вимірювання часу проходження детектором різних ліній. Або детектор може включати в себе множину датчиків, які виявляють відбитесвітло. У цьому випадку виявлення курильного виробу може бути здійснено як тільки сигарета була вставлена в порожнину. Оскільки лінії простягаються по колу по суті навколо усієї сигарети, то у випадку, якщо застосована множина датчиків, вони мають простягатися тільки у одному напрямку вздовж поздовжньої осі сигарети. Також споживачеві не потрібно вручну вирівнювати надруковану інформацію на курильному виробі у відповідності з детектором. Слід розуміти, що властивості, описані стосовно курильного виробу, показаного на Фіг. 2a, також можуть бути застосовані з іншим типом курильного виробу або з очищувальним виробом. На Фіг. 2b схематично показаний очищувальний виріб 115'. Очищувальний виріб включає в себе очищувальний засіб у вигляді очищувальної щітки 205. На Фіг. 2b інформація щодо очищувального виробу закодована із застосуванням двовимірного (2D) штрих-коду 207. Штрихкод розташований на тій частині очищувального виробу 115', яку вставляють у порожнину 111. У цьому варіанті здійснення штрих-код 207 розташований якнайдалі від кінця, який нагрівають, для зменшення ймовірності того, що штрих-код буде пошкоджений під час процесу очищення. Штрих-код може бути надрукований на очищувальному виробі фарбою, видимою у ІЧ, УФ або видимому світлі, або навіть із застосуванням фосфоресцентних чи флуоресцентних позначок або металовмісної фарби. 2D штрих-код може мати вигляд матриці даних. У варіанті здійснення, показаному на Фіг. 2b, очищувальний засіб включає в себе очищувальну щітку 205. Альтернативно щітка може бути замінена тампоном, серветкою, тканиною або іншим засобом для механічного очищення внутрішнього простору порожнини 111. Очищувальний засіб може також містити очищувальні інгредієнти, наприклад, такі інгредієнти, які споживач додає вручну перед очищенням, або інгредієнти, розміщені усередині 12 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 очищувального виробу для виділення під час очищення. У варіанті виконання, показаному на Фіг. 2b, очищувальний виріб включає в себе джерело електричного живлення (наприклад, батарею або конденсатор), електронні елементи та привод щітки, повністю розташований усередині виробу. Вони не показані на Фіг. 2b. У варіанті виконання, показаному на Фіг. 2b, очищувальна щітка може бути приведена у дію одним із двох перемикачів 206a та 206b. Приведення у дію може спричинити вібрування або обертання щітки, наприклад, під дією приводу щітки, підключеного до джерела електричного живлення. Елемент 206a являє собою ручний перемикач, який може бути приведений у дію користувачем шляхом натискання на нього. Елемент 206b також є ручним, але він являє собою натискний перемикач, який приводять у дію прикладанням невеликого тиску на очищувальний виріб у напрямку порожнини. У інших варіантах виконання може бути наявний один із перемикачів 206a, 206b або можуть бути відсутні і той, і інший, і очищувальний виріб може працювати тільки вручну. Після виявлення очищувального виробу може бути активований нагрівальний елемент. Залежно від конкретного очищувального засобу, застосованого в очищувальному виробі, він може сприяти очищенню. У варіанті здійснення, показаному на Фіг. 2b, очищувальна щітка 205 є придатною для системи, у якій нагрівальний елемент являє собою дисковий нагрівач або зовнішній нагрівач. Конкретна форма щітки може змінюватися для нагрівального елемента інших типів, наприклад, нагрівача з внутрішнім стрижнем. На Фіг. 2b детектор у електронагрівній курильній системі показаний схематично як елемент 209. У цьому варіанті виконання детектор 209 включає в себе лінійний масив детекторів, кожний з яких включає в себе джерело відповідного світла та фотодатчик, який виявляє відбите світло. Оскільки детектор являє собою лінійний масив детекторів, очищувальний виріб має бути вставлений у порожнину так, щоб штрих-код співпадав із цим масивом. Альтернативно очищувальний виріб може бути вставлений у порожнину, після чого повернутий вручну споживачем для повного проходження штрих-коду вздовж масиву, а отже для зчитування лінійним масивом детекторів двовимірного штрих-коду. У іншому варіанті здійснення детектор може включати в себе двовимірний масив CCD (приладів з зарядовим зв’язком). У цьому випадку очищувальний виріб має бути вставлений у порожнину так, щоб штрих-код співпав із цим масивом CCD. Альтернативно очищувальний виріб може бути вставлений в порожнину, після чого повернутий вручну споживачем так, щоб штрих-код співпадав із цим масивом CCD. У будь-якому випадку відповідне положення або кут повороту виробу в порожнині можуть бути вказані споживачеві із застосуванням механічних елементів, наприклад, позначки або паза, які виконані на виробі та співпадають із міткою або пазом у порожнині. У одному з варіантів виконання на виробі виконаний виступ, який взаємодіє з прорізом, пазом або виїмкою у порожнині. За варіантом, якому віддається перевага, цей виступ простягається у поздовжньому напрямку вздовж виробу та розташований так, щоб суміщатися з відповідним поздовжнім пазом у стінці порожнини. Альтернативно цей виступ може бути виконаний у порожнині, а відповідний паз - на виробі. Альтернативно для уникнення необхідності належного розташування або повертання виробу в порожнині двовимірний штрих-код може бути неодноразово надрукований навколо виробу. Якщо ж детектор включає в себе двовимірний масив пристроїв, то за умови, що розміри масиву достатні, поле зору детектора буде достатнім для зчитування усіх частин штрих-коду. Слід розуміти, що властивості, описані стосовно очищувального виробу, показаного на Фіг. 2b, також можуть бути застосовані з очищувальним виробом іншого типу або з курильним виробом. У варіантах виконання, показаних на Фіг. 2a та Фіг. 2b, застосовані оптичний випромінювач та датчик, призначені для виявлення наявності виробу в порожнині та для розрізнення виробів різних типів із застосуванням інформації, надрукованої на виробі. Оскільки обідковий папір або обгортка штранга сигарети можуть бути застосовані для друку, то для курильного виробу цьому варіантові виконання може віддаватися перевага, і друк, ймовірно, не буде впливати на хімічний склад диму під час нагрівання курильного виробу. На Фіг. 2c показаний курильний виріб, виконаний у вигляді сигарети 115''. Як показано на Фіг. 2c, металевий порошок змішаний з тютюном у аерозолетвірному субстраті сигарети 115". Це схематично показано у відрізку аерозолетвірного штанга 211. Різні кількості металевого порошку можуть вказувати на різні типи сигарет. Показаний на Фіг. 2c детектор у електронагрівній курильній системі являє собою індуктивний датчик, який включає в себе індукційну котушку, яка оточує курильний виріб. Вона схематично показана як елемент 213. У цьому варіанті виконання котушка 213 підключається час від часу, і збільшення струму вказує на наявність сигарети в порожнині. Величина зростання струму в сигаретах різних типів відрізняється. Метал може бути так само включений у іншій формі, наприклад, як металізований 13 UA 102423 C2 5 10 15 20 25 30 35 40 45 50 55 60 штрих-код, який, наприклад, надрукований на сигареті. Застосуванню індукційного датчика замість оптичного датчика може віддаватися перевага, оскільки детектор не буде піддаватися впливу будь-яких забруднювачів у системі. Слід розуміти, що властивості, описані для курильного виробу, показаного на Фіг. 2c, також можуть бути застосовані з курильним виробом іншого типу або з очищувальним виробом. При застосуванні з очищувальним виробом металеві елементи можуть бути введені у щетину очищувальної щітки, центральний стрижень або у іншу частину очищувального виробу. У варіантах виконання, показаних на Фіг. 2a, Фіг. 2b та Фіг. 2c, інформація щодо курильного виробу або очищувального виробу закодована у конструкції цього виробу. Це дозволяє електронагрівній курильній системі не тільки виявляти наявність виробу в порожнині, але й ідентифікувати виріб одного типу з декількох різних типів, які можуть застосовуватись із пристроєм. Для курильного виробу це надає можливість електронагрівній курильній системі пристосовувати нагрівання до конкретного типу сигарети чи конкретного споживача або того та іншого. Наприклад, конкретні субстрати можуть вимагати вищих робочих температур або довшого часу нагрівання. Для очищувального виробу це надає можливість електронагрівній курильній системі пристосовувати нагрівання до конкретного очищувального засобу. Наприклад, конкретні очищувальні інгредієнти можуть забезпечувати краще очищення за вищих робочих температур або довшого часу нагрівання. Крім того, операція очищення може бути налаштована залежно від курильних виробів, застосованих із системою. Наприклад, більш часте застосування курильних виробів вимагає частішого чи довшого очищення, або курильні вироби певних типів можуть вимагати частішого чи довшого очищення або різних очищувальних інгредієнтів. Крім того, ідентифікація конкретного виробу дозволяє зберігати різноманітну інформацію щодо цих виробів, наприклад кількість викурених курильних виробів, типи тютюну, кількість курильних виробів до найближчого очищення та тип очищувального виробу, якому віддається перевага. На Фіг. 2d показаний курильний виріб, виконаний у вигляді сигарети 115'''. Як і на Фіг. 2a, інформація щодо типу сигарети закодована із застосуванням множини кругових ліній 215. Ці кругові лінії 215 розташовані на тій частині сигарети 115''', яка входить у порожнину 111, та розташовані якнайдалі від кінця, який нагрівають, для зменшення ймовірності того, що лінії будуть пошкоджені під час куріння. Крім того, на сигареті виконана додаткова кругова лінія 217. Лінія 217 розташована поруч з кінцем, який нагрівають, та призначена для змінювання протягом нагрівання під час куріння. Змінювання цієї лінії вказує на те, що сигарета викурена. Як і на Фіг. 2a та Фіг. 2b, кругові лінії 215 можуть бути надруковані на курильному виробі фарбою, видимою у інфрачервоному (ІЧ), ультрафіолетовому (УФ) або видимому світлі, або навіть із застосуванням фосфоресцентних чи флуоресцентних позначок або металовмісних фарб. Кругова лінія 217 може бути надрукована термочутливою фарбою, здатною змінювати або втрачати колір, коли усередині порожнини досягнуті високі температури. Може бути застосований інший механізм, який уможливлює змінювання вигляду лінії протягом нагрівання. На Фіг. 2d детектор схематично показаний як елемент 219. Детектор може являти собою датчик будь-якого прийнятного виду, як описано вище з посиланням на Фіг. 2a та Фіг. 2b. Детектор призначений для застосування кругових ліній 215 для виявлення наявності сигарети та ідентифікації сигарети, а також застосування кругової лінії 217 для визначення, викурена сигарета чи ні. На Фіг. 2d показаний єдиний детектор, однак можуть бути передбачені окремі детектори для ліній 215 та 217, відповідно. Для лінії 217 можлива проста індикація того, викурена сигарета чи ні. Або лінія 217 може вказувати, наскільки викурена сигарета. Така інформація може вказувати на те, чи можливі подальші затягування із цієї сигарети, та інші подібні відомості. Така інформація може зберігатися в електричних елементах. Така інформація також може бути показана споживачеві. У варіанті виконання, показаному на Фіг. 2d, одна група інформації (лінії 215) застосована для ідентифікації сигарети, а інша група інформації (лінія 217) застосована для ідентифікації того, викурена сигарета чи ні, а факультативно - наскільки. Однак так само можливо, щоб одна група інформації вказувала як тип сигарети, так і викурена сигарета чи ні. Наприклад, одна й та сама група ліній може надавати закодовану інформацію про сигарету, а також бути здатною змінюватися протягом нагрівання. Положення ліній на сигареті вибирають залежно від призначення цих ліній. Слід розуміти, що властивості, описані стосовно курильного виробу, показаного на Фіг. 2d, також можуть бути застосовані з курильним виробом іншого типу або з очищувальним виробом. При застосуванні з очищувальним виробом лінія 217 вказує, чи вже був цей очищувальний виріб застосований для очищення, а факультативно – скільки очищень виконав цей очищувальний виріб. Крім того, замість кругових ліній можуть бути застосовані багато різних 14 UA 102423 C2 5 10 15 схем друку. Незважаючи на те, що у варіантах виконання, показаних на Фіг. 2a, Фіг. 2c та Фіг. 2d, показаний курильний виріб у вигляді сигарети з твердим аерозолетвірним субстратом, це не є обов’язковим. Аерозолетвірний субстрат може являти собою твердий субстрат, виконаний у різних формах, таких як капсула, повністю вміщена всередині електронагрівної курильної системи. Альтернативно аерозолетвірний субстрат може являти собою рідкий субстрат, такий як субстрат, описаний у EP-A1 736 065. Аерозолетвірний субстрат може являти собою субстрат будь-якого іншого прийнятного типу. Крім того, у зображених варіантах виконання показана електронагрівна курильна система, у якій споживач виконує затягування безпосередньо з курильного виробу. Однак це не є обов’язковим. Споживач може виконувати затягування безпосередньо із системи, наприклад, з мундштука. Описані варіанти здійснення винаходу забезпечують декілька переваг. По-перше, ця система допускає розумні виробничі допуски на розміри сигарети. Ця система враховує змінність параметрів навколишнього середовища, таких як температура та вологість. Система є достатньо міцною, щоб дозволити споживачу користуватися нею. Система також забезпечує надійну, сумісну роботу для курильних виробів та очищувальних виробів різноманітних типів. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Електронагрівна курильна система, яка включає в себе: курильний виріб з ідентифікаційною інформацією, надрукованою на ньому; порожнину для принаймні часткового вміщення курильного виробу; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність курильного виробу в порожнині та відрізняти курильний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, надрукованої на курильному виробі. 2. Електронагрівна курильна система, призначена для вміщення курильного виробу, призначеного для застосування з курильною системою, причому система включає в себе: порожнину для принаймні часткового вміщення курильного виробу, причому курильний виріб несе ідентифікаційну інформацію, надруковану на ньому; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність курильного виробу в порожнині та відрізняти курильний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, надрукованої на курильному виробі. 3. Електронагрівна курильна система за п. 2, яка відрізняється тим, що електричні елементи можуть встановлювати протокол нагрівання для щонайменше одного нагрівального елемента на підставі ідентифікації конкретного курильного виробу детектором. 4. Електронагрівна курильна система за п. 2 або п. 3, яка відрізняється тим, що вона може вміщувати множину курильних виробів з ідентифікаційною інформацією, надрукованою на них, причому система може працювати тільки з певною підгрупою множини курильних виробів, призначених для застосування з курильною системою, а кожний курильний виріб з підгрупи може бути розрізнений детектором на підставі ідентифікаційної інформації, надрукованої на курильному виробі. 5. Електронагрівна курильна система за будь-яким із пп. 2-4, яка відрізняється тим, що детектор включає в себе оптичний датчик, який включає в себе щонайменше один випромінювач світла та щонайменше один фотодатчик. 6. Електронагрівна курильна система за будь-яким із пп. 2-5, яка відрізняється тим, що ідентифікаційна інформація виконана так, щоб змінюватися протягом нагрівання, забезпечуючи індикацію того, викурений курильний виріб чи ні. 7. Курильний виріб з ідентифікаційною інформацією, надрукованою на ньому, та призначений для застосування з електронагрівною курильною системою, яка включає в себе детектор для 15 UA 102423 C2 5 10 15 20 25 30 35 40 виявляння наявності курильного виробу та відрізнення курильного виробу від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, надрукованої на курильному виробі. 8. Курильний виріб за п. 7, який відрізняється тим, що ідентифікаційна інформація, надрукована на курильному виробі, може змінюватись з викурюванням курильного виробу. 9. Електронагрівна курильна система, яка включає в себе: очищувальний виріб з ідентифікаційною інформацією, закодованою на ньому; порожнину для принаймні часткового вміщення очищувального виробу; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність очищувального виробу в порожнині та відрізняти очищувальний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на очищувальному виробі. 10. Електронагрівна курильна система, призначена для розташування очищувального виробу, призначеного для застосування з курильною системою, причому система включає в себе: порожнину для принаймні часткового вміщення очищувального виробу, причому очищувальний виріб несе ідентифікаційну інформацію, закодовану на ньому; щонайменше один нагрівальний елемент; джерело електричного живлення для подавання енергії на щонайменше один нагрівальний елемент; електричні елементи, підключені до джерела електричного живлення і щонайменше одного нагрівального елемента; та детектор, який може виявляти наявність очищувального виробу в порожнині та відрізняти очищувальний виріб від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на очищувальному виробі. 11. Електронагрівна курильна система за п. 10, яка відрізняється тим, що електричні елементи можуть встановлювати протокол нагрівання для щонайменше одного нагрівального елемента на підставі ідентифікації детектором конкретного очищувального виробу. 12. Електронагрівна курильна система за п. 11 або п. 12, яка відрізняється тим, що ідентифікаційна інформація виконана так, щоб змінюватися протягом нагрівання, забезпечуючи індикацію того, був застосований очищувальний виріб чи ні. 13. Очищувальний виріб з ідентифікаційною інформацією, закодованою на ньому, призначений для очищення електронагрівної курильної системи, яка включає в себе детектор для виявляння наявності очищувального виробу та відрізнення очищувального виробу від інших виробів, призначених для застосування з курильною системою, на підставі ідентифікаційної інформації, закодованої на очищувальному виробі. 14. Очищувальний виріб за будь-яким із пп. 11-13, який відрізняється тим, що ідентифікаційна інформація виконана так, щоб змінюватися протягом використання очищувального виробу. 16 UA 102423 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
