Упаковка для тютюнових виробів

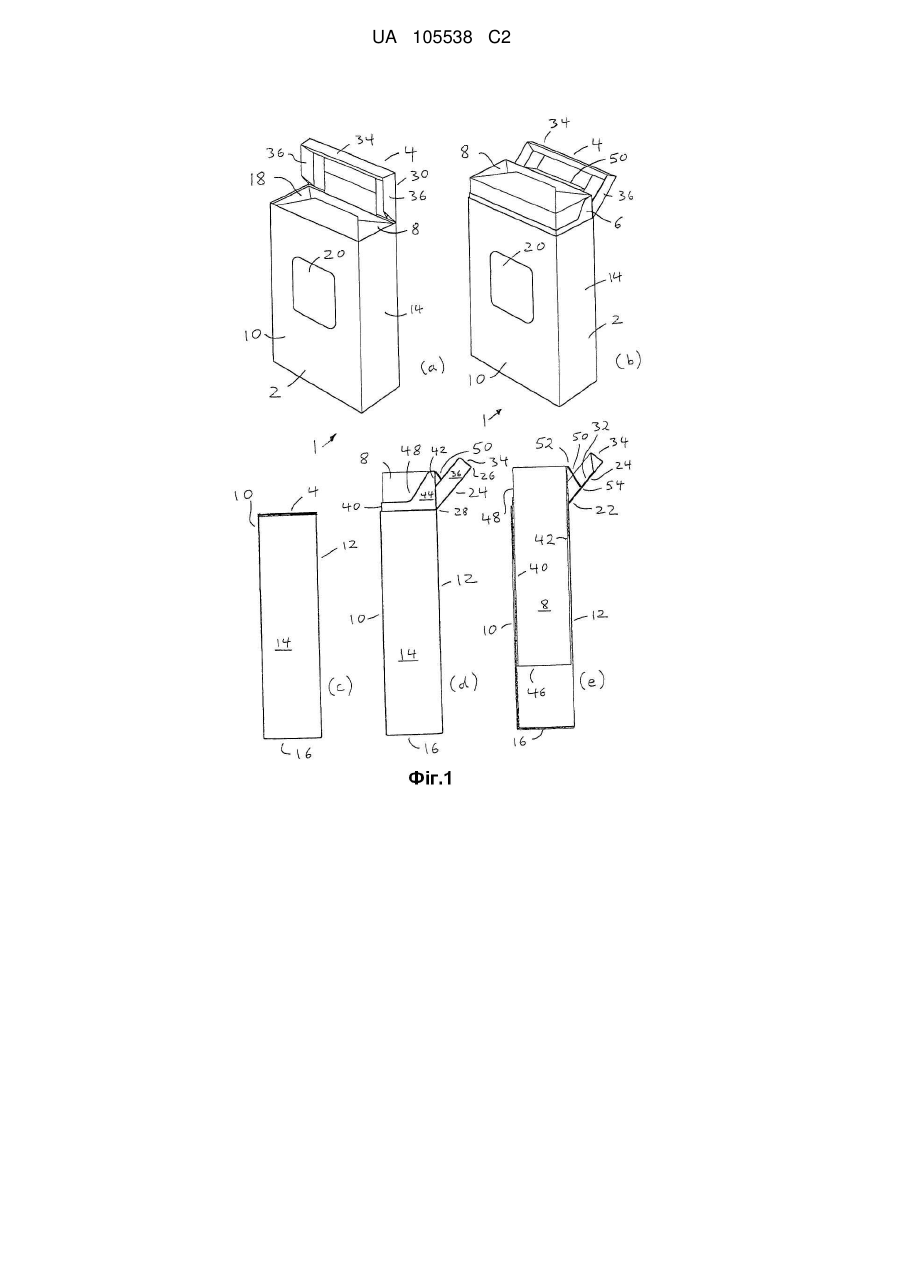

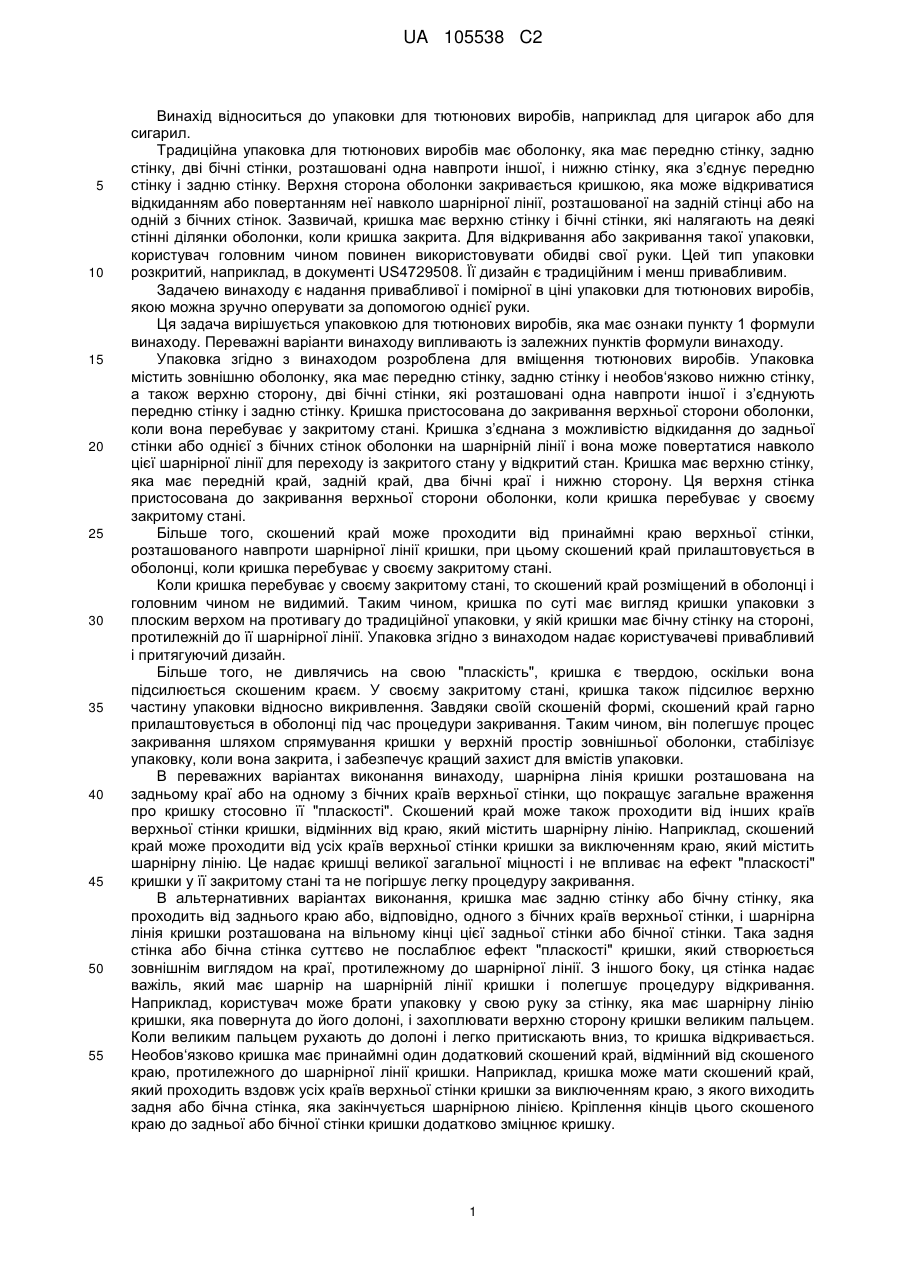

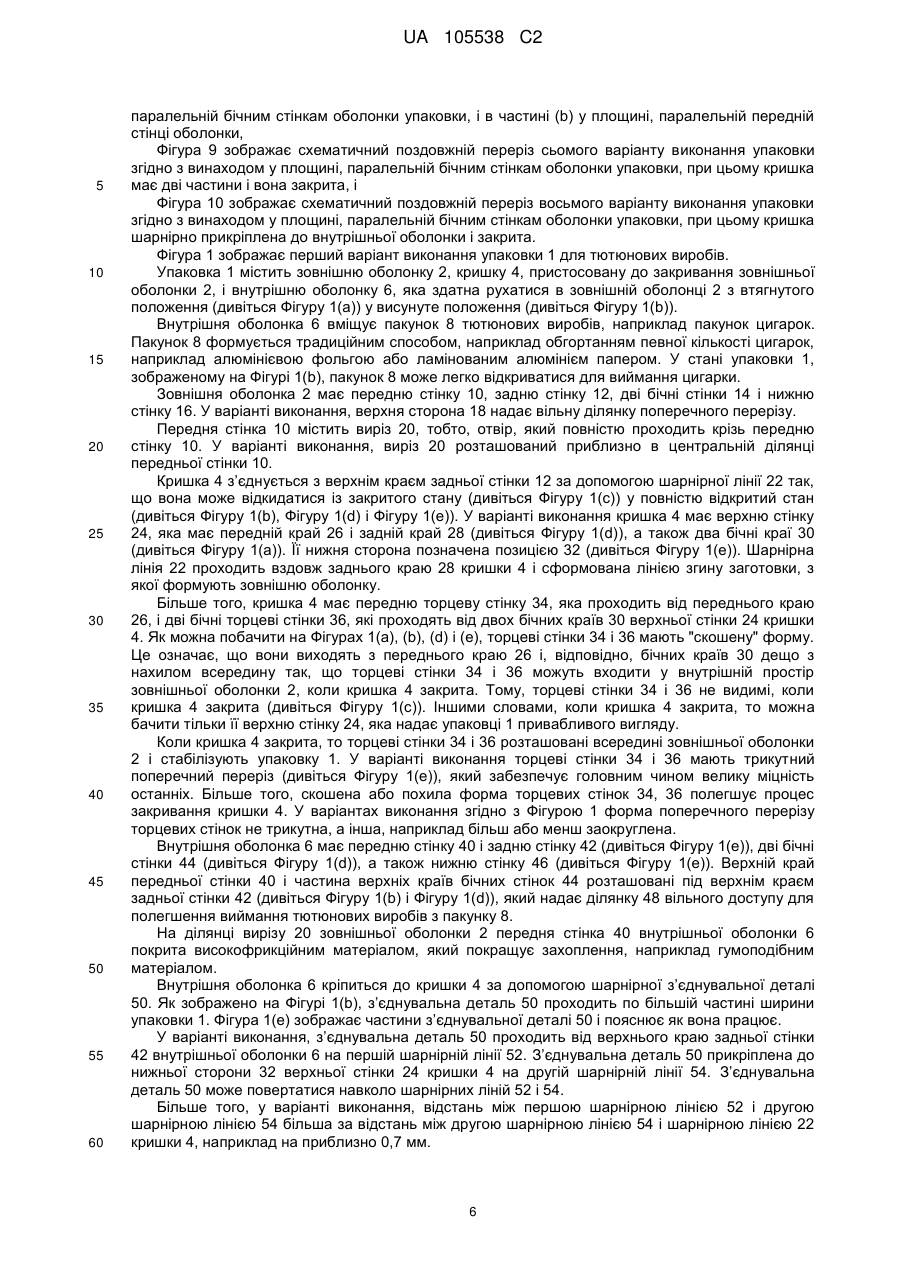

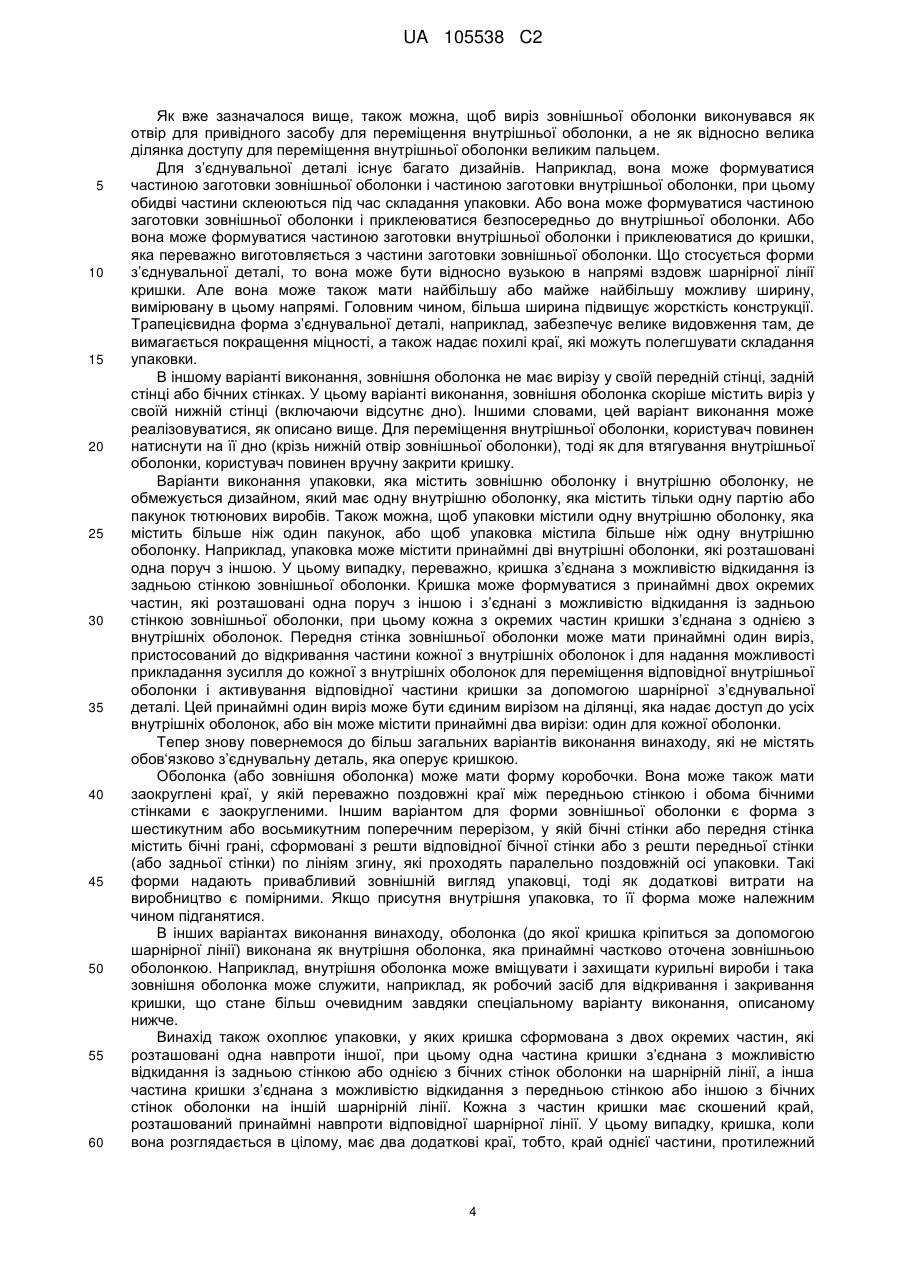

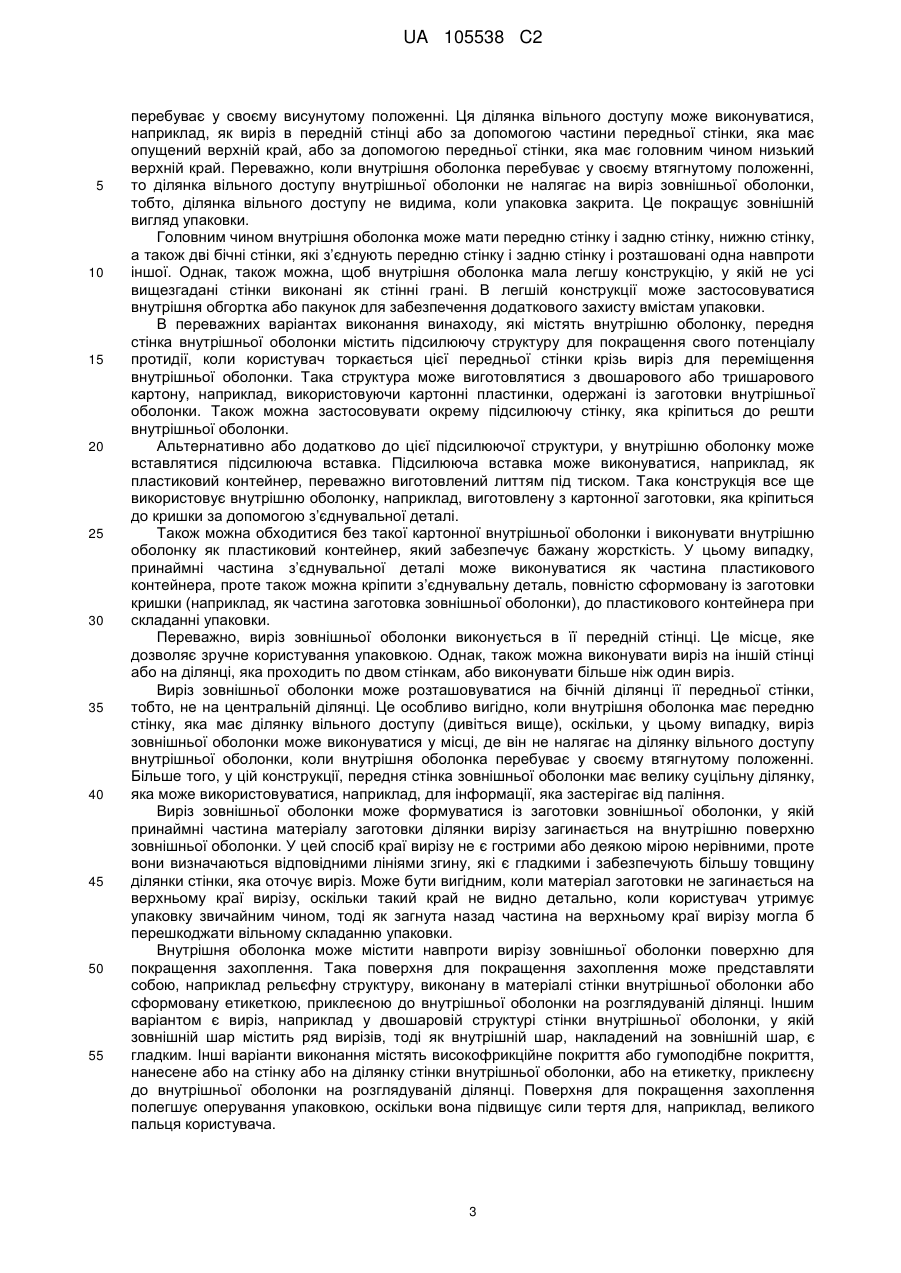

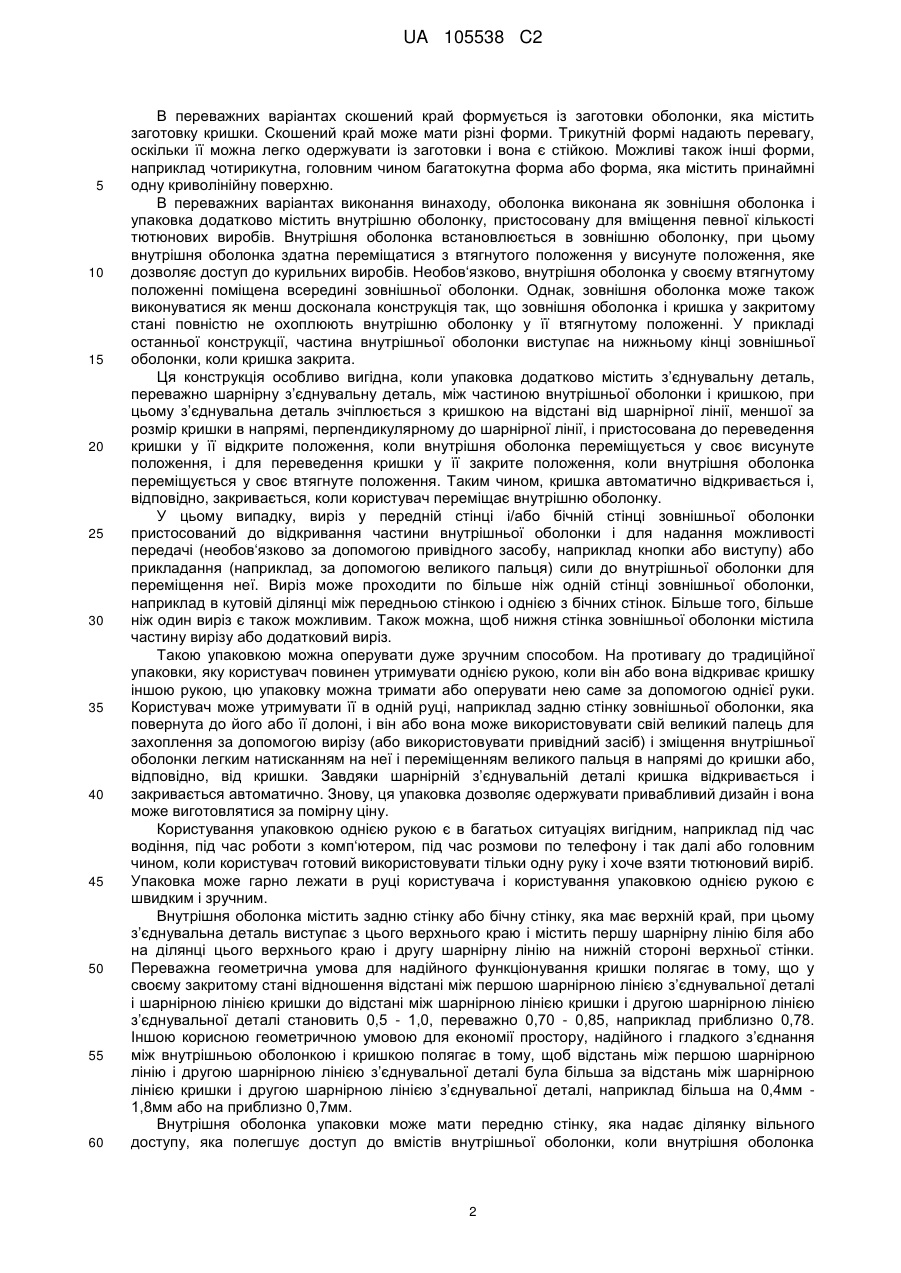

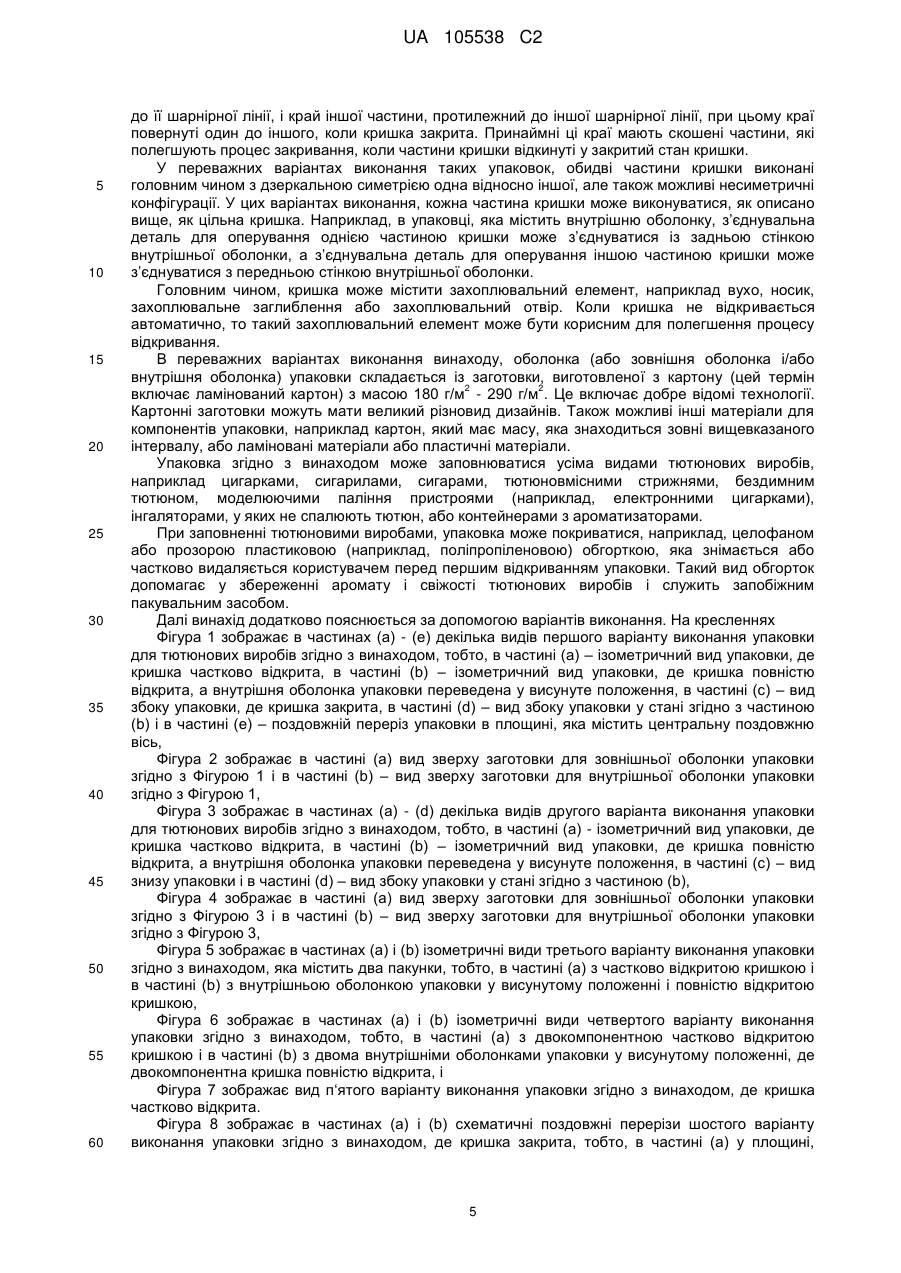

Реферат: Упаковка (1) для тютюнових виробів мае оболонку (2), яка має передню стінку (10), задню стінку, дві бічні стінки (14), розташовані одна навпроти іншої, а також верхню сторону. Кришка (4) пристосована до закривання верхньої сторони оболонки (2) у своєму закритому стані. Кришка (4) з'єднана з можливістю відкидання до задньої стінки або однієї з бічних стінок оболонки (2) на шарнірній лінії і здатна повертатися навколо шарнірної лінії для переходу із закритого стану у відкритий стан. Кришка (4) має верхню стінку, яка має передній край, задній край, два бічні краї і нижню сторону і пристосована до закривання верхньої сторони оболонки (2), коли кришка (4) перебуває у своєму закритому стані. Скошена торцева стінка (34, 36) проходить від принаймні краю верхньої стінки кришки (4), протилежного до шарнірної лінії, і входить в оболонку (2), коли кришка (4) перебуває у своєму закритому стані. UA 105538 C2 (12) UA 105538 C2 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до упаковки для тютюнових виробів, наприклад для цигарок або для сигарил. Традиційна упаковка для тютюнових виробів має оболонку, яка має передню стінку, задню стінку, дві бічні стінки, розташовані одна навпроти іншої, і нижню стінку, яка з’єднує передню стінку і задню стінку. Верхня сторона оболонки закривається кришкою, яка може відкриватися відкиданням або повертанням неї навколо шарнірної лінії, розташованої на задній стінці або на одній з бічних стінок. Зазвичай, кришка має верхню стінку і бічні стінки, які налягають на деякі стінні ділянки оболонки, коли кришка закрита. Для відкривання або закривання такої упаковки, користувач головним чином повинен використовувати обидві свої руки. Цей тип упаковки розкритий, наприклад, в документі US4729508. Її дизайн є традиційним і менш привабливим. Задачею винаходу є надання привабливої і помірної в ціні упаковки для тютюнових виробів, якою можна зручно оперувати за допомогою однієї руки. Ця задача вирішується упаковкою для тютюнових виробів, яка має ознаки пункту 1 формули винаходу. Переважні варіанти винаходу випливають із залежних пунктів формули винаходу. Упаковка згідно з винаходом розроблена для вміщення тютюнових виробів. Упаковка містить зовнішню оболонку, яка має передню стінку, задню стінку і необов‘язково нижню стінку, а також верхню сторону, дві бічні стінки, які розташовані одна навпроти іншої і з’єднують передню стінку і задню стінку. Кришка пристосована до закривання верхньої сторони оболонки, коли вона перебуває у закритому стані. Кришка з’єднана з можливістю відкидання до задньої стінки або однієї з бічних стінок оболонки на шарнірній лінії і вона може повертатися навколо цієї шарнірної лінії для переходу із закритого стану у відкритий стан. Кришка має верхню стінку, яка має передній край, задній край, два бічні краї і нижню сторону. Ця верхня стінка пристосована до закривання верхньої сторони оболонки, коли кришка перебуває у своєму закритому стані. Більше того, скошений край може проходити від принаймні краю верхньої стінки, розташованого навпроти шарнірної лінії кришки, при цьому скошений край прилаштовується в оболонці, коли кришка перебуває у своєму закритому стані. Коли кришка перебуває у своєму закритому стані, то скошений край розміщений в оболонці і головним чином не видимий. Таким чином, кришка по суті має вигляд кришки упаковки з плоским верхом на противагу до традиційної упаковки, у якій кришки має бічну стінку на стороні, протилежній до її шарнірної лінії. Упаковка згідно з винаходом надає користувачеві привабливий і притягуючий дизайн. Більше того, не дивлячись на свою "пласкість", кришка є твердою, оскільки вона підсилюється скошеним краєм. У своєму закритому стані, кришка також підсилює верхню частину упаковки відносно викривлення. Завдяки своїй скошеній формі, скошений край гарно прилаштовується в оболонці під час процедури закривання. Таким чином, він полегшує процес закривання шляхом спрямування кришки у верхній простір зовнішньої оболонки, стабілізує упаковку, коли вона закрита, і забезпечує кращий захист для вмістів упаковки. В переважних варіантах виконання винаходу, шарнірна лінія кришки розташована на задньому краї або на одному з бічних країв верхньої стінки, що покращує загальне враження про кришку стосовно її "пласкості". Скошений край може також проходити від інших країв верхньої стінки кришки, відмінних від краю, який містить шарнірну лінію. Наприклад, скошений край може проходити від усіх країв верхньої стінки кришки за виключенням краю, який містить шарнірну лінію. Це надає кришці великої загальної міцності і не впливає на ефект "пласкості" кришки у її закритому стані та не погіршує легку процедуру закривання. В альтернативних варіантах виконання, кришка має задню стінку або бічну стінку, яка проходить від заднього краю або, відповідно, одного з бічних країв верхньої стінки, і шарнірна лінія кришки розташована на вільному кінці цієї задньої стінки або бічної стінки. Така задня стінка або бічна стінка суттєво не послаблює ефект "пласкості" кришки, який створюється зовнішнім виглядом на краї, протилежному до шарнірної лінії. З іншого боку, ця стінка надає важіль, який має шарнір на шарнірній лінії кришки і полегшує процедуру відкривання. Наприклад, користувач може брати упаковку у свою руку за стінку, яка має шарнірну лінію кришки, яка повернута до його долоні, і захоплювати верхню сторону кришки великим пальцем. Коли великим пальцем рухають до долоні і легко притискають вниз, то кришка відкривається. Необов‘язково кришка має принаймні один додатковий скошений край, відмінний від скошеного краю, протилежного до шарнірної лінії кришки. Наприклад, кришка може мати скошений край, який проходить вздовж усіх країв верхньої стінки кришки за виключенням краю, з якого виходить задня або бічна стінка, яка закінчується шарнірною лінією. Кріплення кінців цього скошеного краю до задньої або бічної стінки кришки додатково зміцнює кришку. 1 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 60 В переважних варіантах скошений край формується із заготовки оболонки, яка містить заготовку кришки. Скошений край може мати різні форми. Трикутній формі надають перевагу, оскільки її можна легко одержувати із заготовки і вона є стійкою. Можливі також інші форми, наприклад чотирикутна, головним чином багатокутна форма або форма, яка містить принаймні одну криволінійну поверхню. В переважних варіантах виконання винаходу, оболонка виконана як зовнішня оболонка і упаковка додатково містить внутрішню оболонку, пристосовану для вміщення певної кількості тютюнових виробів. Внутрішня оболонка встановлюється в зовнішню оболонку, при цьому внутрішня оболонка здатна переміщатися з втягнутого положення у висунуте положення, яке дозволяє доступ до курильних виробів. Необов‘язково, внутрішня оболонка у своєму втягнутому положенні поміщена всередині зовнішньої оболонки. Однак, зовнішня оболонка може також виконуватися як менш досконала конструкція так, що зовнішня оболонка і кришка у закритому стані повністю не охоплюють внутрішню оболонку у її втягнутому положенні. У прикладі останньої конструкції, частина внутрішньої оболонки виступає на нижньому кінці зовнішньої оболонки, коли кришка закрита. Ця конструкція особливо вигідна, коли упаковка додатково містить з’єднувальну деталь, переважно шарнірну з’єднувальну деталь, між частиною внутрішньої оболонки і кришкою, при цьому з’єднувальна деталь зчіплюється з кришкою на відстані від шарнірної лінії, меншої за розмір кришки в напрямі, перпендикулярному до шарнірної лінії, і пристосована до переведення кришки у її відкрите положення, коли внутрішня оболонка переміщується у своє висунуте положення, і для переведення кришки у її закрите положення, коли внутрішня оболонка переміщується у своє втягнуте положення. Таким чином, кришка автоматично відкривається і, відповідно, закривається, коли користувач переміщає внутрішню оболонку. У цьому випадку, виріз у передній стінці і/або бічній стінці зовнішньої оболонки пристосований до відкривання частини внутрішньої оболонки і для надання можливості передачі (необов‘язково за допомогою привідного засобу, наприклад кнопки або виступу) або прикладання (наприклад, за допомогою великого пальця) сили до внутрішньої оболонки для переміщення неї. Виріз може проходити по більше ніж одній стінці зовнішньої оболонки, наприклад в кутовій ділянці між передньою стінкою і однією з бічних стінок. Більше того, більше ніж один виріз є також можливим. Також можна, щоб нижня стінка зовнішньої оболонки містила частину вирізу або додатковий виріз. Такою упаковкою можна оперувати дуже зручним способом. На противагу до традиційної упаковки, яку користувач повинен утримувати однією рукою, коли він або вона відкриває кришку іншою рукою, цю упаковку можна тримати або оперувати нею саме за допомогою однієї руки. Користувач може утримувати її в одній руці, наприклад задню стінку зовнішньої оболонки, яка повернута до його або її долоні, і він або вона може використовувати свій великий палець для захоплення за допомогою вирізу (або використовувати привідний засіб) і зміщення внутрішньої оболонки легким натисканням на неї і переміщенням великого пальця в напрямі до кришки або, відповідно, від кришки. Завдяки шарнірній з’єднувальній деталі кришка відкривається і закривається автоматично. Знову, ця упаковка дозволяє одержувати привабливий дизайн і вона може виготовлятися за помірну ціну. Користування упаковкою однією рукою є в багатьох ситуаціях вигідним, наприклад під час водіння, під час роботи з комп‘ютером, під час розмови по телефону і так далі або головним чином, коли користувач готовий використовувати тільки одну руку і хоче взяти тютюновий виріб. Упаковка може гарно лежати в руці користувача і користування упаковкою однією рукою є швидким і зручним. Внутрішня оболонка містить задню стінку або бічну стінку, яка має верхній край, при цьому з’єднувальна деталь виступає з цього верхнього краю і містить першу шарнірну лінію біля або на ділянці цього верхнього краю і другу шарнірну лінію на нижній стороні верхньої стінки. Переважна геометрична умова для надійного функціонування кришки полягає в тому, що у своєму закритому стані відношення відстані між першою шарнірною лінією з’єднувальної деталі і шарнірною лінією кришки до відстані між шарнірною лінією кришки і другою шарнірною лінією з’єднувальної деталі становить 0,5 - 1,0, переважно 0,70 - 0,85, наприклад приблизно 0,78. Іншою корисною геометричною умовою для економії простору, надійного і гладкого з’єднання між внутрішньою оболонкою і кришкою полягає в тому, щоб відстань між першою шарнірною лінію і другою шарнірною лінією з’єднувальної деталі була більша за відстань між шарнірною лінією кришки і другою шарнірною лінією з’єднувальної деталі, наприклад більша на 0,4мм 1,8мм або на приблизно 0,7мм. Внутрішня оболонка упаковки може мати передню стінку, яка надає ділянку вільного доступу, яка полегшує доступ до вмістів внутрішньої оболонки, коли внутрішня оболонка 2 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 перебуває у своєму висунутому положенні. Ця ділянка вільного доступу може виконуватися, наприклад, як виріз в передній стінці або за допомогою частини передньої стінки, яка має опущений верхній край, або за допомогою передньої стінки, яка має головним чином низький верхній край. Переважно, коли внутрішня оболонка перебуває у своєму втягнутому положенні, то ділянка вільного доступу внутрішньої оболонки не налягає на виріз зовнішньої оболонки, тобто, ділянка вільного доступу не видима, коли упаковка закрита. Це покращує зовнішній вигляд упаковки. Головним чином внутрішня оболонка може мати передню стінку і задню стінку, нижню стінку, а також дві бічні стінки, які з’єднують передню стінку і задню стінку і розташовані одна навпроти іншої. Однак, також можна, щоб внутрішня оболонка мала легшу конструкцію, у якій не усі вищезгадані стінки виконані як стінні грані. В легшій конструкції може застосовуватися внутрішня обгортка або пакунок для забезпечення додаткового захисту вмістам упаковки. В переважних варіантах виконання винаходу, які містять внутрішню оболонку, передня стінка внутрішньої оболонки містить підсилюючу структуру для покращення свого потенціалу протидії, коли користувач торкається цієї передньої стінки крізь виріз для переміщення внутрішньої оболонки. Така структура може виготовлятися з двошарового або тришарового картону, наприклад, використовуючи картонні пластинки, одержані із заготовки внутрішньої оболонки. Також можна застосовувати окрему підсилюючу стінку, яка кріпиться до решти внутрішньої оболонки. Альтернативно або додатково до цієї підсилюючої структури, у внутрішню оболонку може вставлятися підсилююча вставка. Підсилююча вставка може виконуватися, наприклад, як пластиковий контейнер, переважно виготовлений литтям під тиском. Така конструкція все ще використовує внутрішню оболонку, наприклад, виготовлену з картонної заготовки, яка кріпиться до кришки за допомогою з’єднувальної деталі. Також можна обходитися без такої картонної внутрішньої оболонки і виконувати внутрішню оболонку як пластиковий контейнер, який забезпечує бажану жорсткість. У цьому випадку, принаймні частина з’єднувальної деталі може виконуватися як частина пластикового контейнера, проте також можна кріпити з’єднувальну деталь, повністю сформовану із заготовки кришки (наприклад, як частина заготовка зовнішньої оболонки), до пластикового контейнера при складанні упаковки. Переважно, виріз зовнішньої оболонки виконується в її передній стінці. Це місце, яке дозволяє зручне користування упаковкою. Однак, також можна виконувати виріз на іншій стінці або на ділянці, яка проходить по двом стінкам, або виконувати більше ніж один виріз. Виріз зовнішньої оболонки може розташовуватися на бічній ділянці її передньої стінки, тобто, не на центральній ділянці. Це особливо вигідно, коли внутрішня оболонка має передню стінку, яка має ділянку вільного доступу (дивіться вище), оскільки, у цьому випадку, виріз зовнішньої оболонки може виконуватися у місці, де він не налягає на ділянку вільного доступу внутрішньої оболонки, коли внутрішня оболонка перебуває у своєму втягнутому положенні. Більше того, у цій конструкції, передня стінка зовнішньої оболонки має велику суцільну ділянку, яка може використовуватися, наприклад, для інформації, яка застерігає від паління. Виріз зовнішньої оболонки може формуватися із заготовки зовнішньої оболонки, у якій принаймні частина матеріалу заготовки ділянки вирізу загинається на внутрішню поверхню зовнішньої оболонки. У цей спосіб краї вирізу не є гострими або деякою мірою нерівними, проте вони визначаються відповідними лініями згину, які є гладкими і забезпечують більшу товщину ділянки стінки, яка оточує виріз. Може бути вигідним, коли матеріал заготовки не загинається на верхньому краї вирізу, оскільки такий край не видно детально, коли користувач утримує упаковку звичайним чином, тоді як загнута назад частина на верхньому краї вирізу могла б перешкоджати вільному складанню упаковки. Внутрішня оболонка може містити навпроти вирізу зовнішньої оболонки поверхню для покращення захоплення. Така поверхня для покращення захоплення може представляти собою, наприклад рельєфну структуру, виконану в матеріалі стінки внутрішньої оболонки або сформовану етикеткою, приклеєною до внутрішньої оболонки на розглядуваній ділянці. Іншим варіантом є виріз, наприклад у двошаровій структурі стінки внутрішньої оболонки, у якій зовнішній шар містить ряд вирізів, тоді як внутрішній шар, накладений на зовнішній шар, є гладким. Інші варіанти виконання містять високофрикційне покриття або гумоподібне покриття, нанесене або на стінку або на ділянку стінки внутрішньої оболонки, або на етикетку, приклеєну до внутрішньої оболонки на розглядуваній ділянці. Поверхня для покращення захоплення полегшує оперування упаковкою, оскільки вона підвищує сили тертя для, наприклад, великого пальця користувача. 3 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як вже зазначалося вище, також можна, щоб виріз зовнішньої оболонки виконувався як отвір для привідного засобу для переміщення внутрішньої оболонки, а не як відносно велика ділянка доступу для переміщення внутрішньої оболонки великим пальцем. Для з’єднувальної деталі існує багато дизайнів. Наприклад, вона може формуватися частиною заготовки зовнішньої оболонки і частиною заготовки внутрішньої оболонки, при цьому обидві частини склеюються під час складання упаковки. Або вона може формуватися частиною заготовки зовнішньої оболонки і приклеюватися безпосередньо до внутрішньої оболонки. Або вона може формуватися частиною заготовки внутрішньої оболонки і приклеюватися до кришки, яка переважно виготовляється з частини заготовки зовнішньої оболонки. Що стосується форми з’єднувальної деталі, то вона може бути відносно вузькою в напрямі вздовж шарнірної лінії кришки. Але вона може також мати найбільшу або майже найбільшу можливу ширину, вимірювану в цьому напрямі. Головним чином, більша ширина підвищує жорсткість конструкції. Трапецієвидна форма з’єднувальної деталі, наприклад, забезпечує велике видовження там, де вимагається покращення міцності, а також надає похилі краї, які можуть полегшувати складання упаковки. В іншому варіанті виконання, зовнішня оболонка не має вирізу у своїй передній стінці, задній стінці або бічних стінках. У цьому варіанті виконання, зовнішня оболонка скоріше містить виріз у своїй нижній стінці (включаючи відсутнє дно). Іншими словами, цей варіант виконання може реалізовуватися, як описано вище. Для переміщення внутрішньої оболонки, користувач повинен натиснути на її дно (крізь нижній отвір зовнішньої оболонки), тоді як для втягування внутрішньої оболонки, користувач повинен вручну закрити кришку. Варіанти виконання упаковки, яка містить зовнішню оболонку і внутрішню оболонку, не обмежується дизайном, який має одну внутрішню оболонку, яка містить тільки одну партію або пакунок тютюнових виробів. Також можна, щоб упаковки містили одну внутрішню оболонку, яка містить більше ніж один пакунок, або щоб упаковка містила більше ніж одну внутрішню оболонку. Наприклад, упаковка може містити принаймні дві внутрішні оболонки, які розташовані одна поруч з іншою. У цьому випадку, переважно, кришка з’єднана з можливістю відкидання із задньою стінкою зовнішньої оболонки. Кришка може формуватися з принаймні двох окремих частин, які розташовані одна поруч з іншою і з’єднані з можливістю відкидання із задньою стінкою зовнішньої оболонки, при цьому кожна з окремих частин кришки з’єднана з однією з внутрішніх оболонок. Передня стінка зовнішньої оболонки може мати принаймні один виріз, пристосований до відкривання частини кожної з внутрішніх оболонок і для надання можливості прикладання зусилля до кожної з внутрішніх оболонок для переміщення відповідної внутрішньої оболонки і активування відповідної частини кришки за допомогою шарнірної з’єднувальної деталі. Цей принаймні один виріз може бути єдиним вирізом на ділянці, яка надає доступ до усіх внутрішніх оболонок, або він може містити принаймні два вирізи: один для кожної оболонки. Тепер знову повернемося до більш загальних варіантів виконання винаходу, які не містять обов‘язково з’єднувальну деталь, яка оперує кришкою. Оболонка (або зовнішня оболонка) може мати форму коробочки. Вона може також мати заокруглені краї, у якій переважно поздовжні краї між передньою стінкою і обома бічними стінками є заокругленими. Іншим варіантом для форми зовнішньої оболонки є форма з шестикутним або восьмикутним поперечним перерізом, у якій бічні стінки або передня стінка містить бічні грані, сформовані з решти відповідної бічної стінки або з решти передньої стінки (або задньої стінки) по лініям згину, які проходять паралельно поздовжній осі упаковки. Такі форми надають привабливий зовнішній вигляд упаковці, тоді як додаткові витрати на виробництво є помірними. Якщо присутня внутрішня упаковка, то її форма може належним чином підганятися. В інших варіантах виконання винаходу, оболонка (до якої кришка кріпиться за допомогою шарнірної лінії) виконана як внутрішня оболонка, яка принаймні частково оточена зовнішньою оболонкою. Наприклад, внутрішня оболонка може вміщувати і захищати курильні вироби і така зовнішня оболонка може служити, наприклад, як робочий засіб для відкривання і закривання кришки, що стане більш очевидним завдяки спеціальному варіанту виконання, описаному нижче. Винахід також охоплює упаковки, у яких кришка сформована з двох окремих частин, які розташовані одна навпроти іншої, при цьому одна частина кришки з’єднана з можливістю відкидання із задньою стінкою або однією з бічних стінок оболонки на шарнірній лінії, а інша частина кришки з’єднана з можливістю відкидання з передньою стінкою або іншою з бічних стінок оболонки на іншій шарнірній лінії. Кожна з частин кришки має скошений край, розташований принаймні навпроти відповідної шарнірної лінії. У цьому випадку, кришка, коли вона розглядається в цілому, має два додаткові краї, тобто, край однієї частини, протилежний 4 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 60 до її шарнірної лінії, і край іншої частини, протилежний до іншої шарнірної лінії, при цьому краї повернуті один до іншого, коли кришка закрита. Принаймні ці краї мають скошені частини, які полегшують процес закривання, коли частини кришки відкинуті у закритий стан кришки. У переважних варіантах виконання таких упаковок, обидві частини кришки виконані головним чином з дзеркальною симетрією одна відносно іншої, але також можливі несиметричні конфігурації. У цих варіантах виконання, кожна частина кришки може виконуватися, як описано вище, як цільна кришка. Наприклад, в упаковці, яка містить внутрішню оболонку, з’єднувальна деталь для оперування однією частиною кришки може з’єднуватися із задньою стінкою внутрішньої оболонки, а з’єднувальна деталь для оперування іншою частиною кришки може з’єднуватися з передньою стінкою внутрішньої оболонки. Головним чином, кришка може містити захоплювальний елемент, наприклад вухо, носик, захоплювальне заглиблення або захоплювальний отвір. Коли кришка не відкривається автоматично, то такий захоплювальний елемент може бути корисним для полегшення процесу відкривання. В переважних варіантах виконання винаходу, оболонка (або зовнішня оболонка і/або внутрішня оболонка) упаковки складається із заготовки, виготовленої з картону (цей термін 2 2 включає ламінований картон) з масою 180 г/м - 290 г/м . Це включає добре відомі технології. Картонні заготовки можуть мати великий різновид дизайнів. Також можливі інші матеріали для компонентів упаковки, наприклад картон, який має масу, яка знаходиться зовні вищевказаного інтервалу, або ламіновані матеріали або пластичні матеріали. Упаковка згідно з винаходом може заповнюватися усіма видами тютюнових виробів, наприклад цигарками, сигарилами, сигарами, тютюновмісними стрижнями, бездимним тютюном, моделюючими паління пристроями (наприклад, електронними цигарками), інгаляторами, у яких не спалюють тютюн, або контейнерами з ароматизаторами. При заповненні тютюновими виробами, упаковка може покриватися, наприклад, целофаном або прозорою пластиковою (наприклад, поліпропіленовою) обгорткою, яка знімається або частково видаляється користувачем перед першим відкриванням упаковки. Такий вид обгорток допомагає у збереженні аромату і свіжості тютюнових виробів і служить запобіжним пакувальним засобом. Далі винахід додатково пояснюється за допомогою варіантів виконання. На кресленнях Фігура 1 зображає в частинах (a) - (e) декілька видів першого варіанту виконання упаковки для тютюнових виробів згідно з винаходом, тобто, в частині (a) – ізометричний вид упаковки, де кришка частково відкрита, в частині (b) – ізометричний вид упаковки, де кришка повністю відкрита, а внутрішня оболонка упаковки переведена у висунуте положення, в частині (c) – вид збоку упаковки, де кришка закрита, в частині (d) – вид збоку упаковки у стані згідно з частиною (b) і в частині (e) – поздовжній переріз упаковки в площині, яка містить центральну поздовжню вісь, Фігура 2 зображає в частині (a) вид зверху заготовки для зовнішньої оболонки упаковки згідно з Фігурою 1 і в частині (b) – вид зверху заготовки для внутрішньої оболонки упаковки згідно з Фігурою 1, Фігура 3 зображає в частинах (a) - (d) декілька видів другого варіанта виконання упаковки для тютюнових виробів згідно з винаходом, тобто, в частині (a) - ізометричний вид упаковки, де кришка частково відкрита, в частині (b) – ізометричний вид упаковки, де кришка повністю відкрита, а внутрішня оболонка упаковки переведена у висунуте положення, в частині (c) – вид знизу упаковки і в частині (d) – вид збоку упаковки у стані згідно з частиною (b), Фігура 4 зображає в частині (a) вид зверху заготовки для зовнішньої оболонки упаковки згідно з Фігурою 3 і в частині (b) – вид зверху заготовки для внутрішньої оболонки упаковки згідно з Фігурою 3, Фігура 5 зображає в частинах (a) і (b) ізометричні види третього варіанту виконання упаковки згідно з винаходом, яка містить два пакунки, тобто, в частині (a) з частково відкритою кришкою і в частині (b) з внутрішньою оболонкою упаковки у висунутому положенні і повністю відкритою кришкою, Фігура 6 зображає в частинах (a) і (b) ізометричні види четвертого варіанту виконання упаковки згідно з винаходом, тобто, в частині (a) з двокомпонентною частково відкритою кришкою і в частині (b) з двома внутрішніми оболонками упаковки у висунутому положенні, де двокомпонентна кришка повністю відкрита, і Фігура 7 зображає вид п‘ятого варіанту виконання упаковки згідно з винаходом, де кришка частково відкрита. Фігура 8 зображає в частинах (a) і (b) схематичні поздовжні перерізи шостого варіанту виконання упаковки згідно з винаходом, де кришка закрита, тобто, в частині (a) у площині, 5 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 60 паралельній бічним стінкам оболонки упаковки, і в частині (b) у площині, паралельній передній стінці оболонки, Фігура 9 зображає схематичний поздовжній переріз сьомого варіанту виконання упаковки згідно з винаходом у площині, паралельній бічним стінкам оболонки упаковки, при цьому кришка має дві частини і вона закрита, і Фігура 10 зображає схематичний поздовжній переріз восьмого варіанту виконання упаковки згідно з винаходом у площині, паралельній бічним стінкам оболонки упаковки, при цьому кришка шарнірно прикріплена до внутрішньої оболонки і закрита. Фігура 1 зображає перший варіант виконання упаковки 1 для тютюнових виробів. Упаковка 1 містить зовнішню оболонку 2, кришку 4, пристосовану до закривання зовнішньої оболонки 2, і внутрішню оболонку 6, яка здатна рухатися в зовнішній оболонці 2 з втягнутого положення (дивіться Фігуру 1(a)) у висунуте положення (дивіться Фігуру 1(b)). Внутрішня оболонка 6 вміщує пакунок 8 тютюнових виробів, наприклад пакунок цигарок. Пакунок 8 формується традиційним способом, наприклад обгортанням певної кількості цигарок, наприклад алюмінієвою фольгою або ламінованим алюмінієм папером. У стані упаковки 1, зображеному на Фігурі 1(b), пакунок 8 може легко відкриватися для виймання цигарки. Зовнішня оболонка 2 має передню стінку 10, задню стінку 12, дві бічні стінки 14 і нижню стінку 16. У варіанті виконання, верхня сторона 18 надає вільну ділянку поперечного перерізу. Передня стінка 10 містить виріз 20, тобто, отвір, який повністю проходить крізь передню стінку 10. У варіанті виконання, виріз 20 розташований приблизно в центральній ділянці передньої стінки 10. Кришка 4 з’єднується з верхнім краєм задньої стінки 12 за допомогою шарнірної лінії 22 так, що вона може відкидатися із закритого стану (дивіться Фігуру 1(c)) у повністю відкритий стан (дивіться Фігуру 1(b), Фігуру 1(d) і Фігуру 1(e)). У варіанті виконання кришка 4 має верхню стінку 24, яка має передній край 26 і задній край 28 (дивіться Фігуру 1(d)), а також два бічні краї 30 (дивіться Фігуру 1(a)). Її нижня сторона позначена позицією 32 (дивіться Фігуру 1(e)). Шарнірна лінія 22 проходить вздовж заднього краю 28 кришки 4 і сформована лінією згину заготовки, з якої формують зовнішню оболонку. Більше того, кришка 4 має передню торцеву стінку 34, яка проходить від переднього краю 26, і дві бічні торцеві стінки 36, які проходять від двох бічних країв 30 верхньої стінки 24 кришки 4. Як можна побачити на Фігурах 1(a), (b), (d) і (e), торцеві стінки 34 і 36 мають "скошену" форму. Це означає, що вони виходять з переднього краю 26 і, відповідно, бічних країв 30 дещо з нахилом всередину так, що торцеві стінки 34 і 36 можуть входити у внутрішній простір зовнішньої оболонки 2, коли кришка 4 закрита. Тому, торцеві стінки 34 і 36 не видимі, коли кришка 4 закрита (дивіться Фігуру 1(c)). Іншими словами, коли кришка 4 закрита, то можна бачити тільки її верхню стінку 24, яка надає упаковці 1 привабливого вигляду. Коли кришка 4 закрита, то торцеві стінки 34 і 36 розташовані всередині зовнішньої оболонки 2 і стабілізують упаковку 1. У варіанті виконання торцеві стінки 34 і 36 мають трикутний поперечний переріз (дивіться Фігуру 1(e)), який забезпечує головним чином велику міцність останніх. Більше того, скошена або похила форма торцевих стінок 34, 36 полегшує процес закривання кришки 4. У варіантах виконання згідно з Фігурою 1 форма поперечного перерізу торцевих стінок не трикутна, а інша, наприклад більш або менш заокруглена. Внутрішня оболонка 6 має передню стінку 40 і задню стінку 42 (дивіться Фігуру 1(e)), дві бічні стінки 44 (дивіться Фігуру 1(d)), а також нижню стінку 46 (дивіться Фігуру 1(e)). Верхній край передньої стінки 40 і частина верхніх країв бічних стінок 44 розташовані під верхнім краєм задньої стінки 42 (дивіться Фігуру 1(b) і Фігуру 1(d)), який надає ділянку 48 вільного доступу для полегшення виймання тютюнових виробів з пакунку 8. На ділянці вирізу 20 зовнішньої оболонки 2 передня стінка 40 внутрішньої оболонки 6 покрита високофрикційним матеріалом, який покращує захоплення, наприклад гумоподібним матеріалом. Внутрішня оболонка 6 кріпиться до кришки 4 за допомогою шарнірної з’єднувальної деталі 50. Як зображено на Фігурі 1(b), з’єднувальна деталь 50 проходить по більшій частині ширини упаковки 1. Фігура 1(e) зображає частини з’єднувальної деталі 50 і пояснює як вона працює. У варіанті виконання, з’єднувальна деталь 50 проходить від верхнього краю задньої стінки 42 внутрішньої оболонки 6 на першій шарнірній лінії 52. З’єднувальна деталь 50 прикріплена до нижньої сторони 32 верхньої стінки 24 кришки 4 на другій шарнірній лінії 54. З’єднувальна деталь 50 може повертатися навколо шарнірних ліній 52 і 54. Більше того, у варіанті виконання, відстань між першою шарнірною лінією 52 і другою шарнірною лінією 54 більша за відстань між другою шарнірною лінією 54 і шарнірною лінією 22 кришки 4, наприклад на приблизно 0,7 мм. 6 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 60 Коли кришка 4 перебуває у своєму закритому стані (дивіться Фігуру 1(c)), то користувач може поміщати упаковку 1 в долоні однієї із своїх рук, торкатися передньої стінки 40 внутрішньої оболонки 6 крізь виріз 20 у зовнішній оболонці 2 своїм великим пальцем і рухати палець вгору. У цей спосіб, користувач зміщує внутрішню оболонку 6 із свого втягнутого положення вгору, доки вона не досягне свого повністю висунутого положення. Під час переміщення внутрішньої оболонки 6, з’єднувальна деталь 50 відкриває кришку 4 повертанням неї навколо шарнірної лінії 22. Оскільки протягом усього цього переміщення шарнірні лінії 22, 52 і 54 формують трикутник у площині з Фігури 1(e), то відкидання кришки 4 є досконалим. Спершу, у варіанті виконання, коли кришка 4 закрита, відношення відстані між першою шарнірною лінією 52 з’єднувальної деталі 50 і шарнірною лінією 22 кришки 4 до відстані між шарнірною лінією 22 кришки 4 і другою шарнірною лінією 54 з’єднувальної деталі 50 становить приблизно 0,78. Це припускає, що, з одного боку, до кришки 4 прикладається достатній крутний момент під час початкових переміщень процесу відкривання, тоді як, з іншого боку, верхній край внутрішньої оболонки 6, тобто перша шарнірна лінія 52, не розташований набагато нижче шарнірної лінії 22, тобто з’єднувальний механізм не залишає великого простору у верхній частині внутрішньої оболонки 6, коли внутрішня оболонка 6 перебуває у своєму втягнутому положенні. Коли користувач рухає свій великий палець вниз, то внутрішня оболонка 6 зміщується назад у своє втягнуте положення і з’єднувальна деталь 50 опускає кришку 4 у її закрите положення. Можуть також вибиратися інші числові значення, представлені вище. Фахівець у цій галузі може оптимізувати геометричну форму з’єднувальної деталі 50, яка залежить від реальних розмірів зовнішньої оболонки 2 і внутрішньої оболонки 6. Фігура 2 зображає заготовку 60 зовнішньої оболонки 2 (дивіться Фігуру 2(a)), а також заготовку 70 внутрішньої оболонки 6 (дивіться Фігуру 2(b)). У варіанті виконання обидві 2 2 заготовки виготовляються з картону звичайної товщини, наприклад з масою 180 г/м - 290 г/м . Також можливі інші матеріали для заготовки, наприклад ламінований картон або пластичні матеріали. На Фігурі 2(a) передня стінка 10, задня стінка 12, бічні стінки 14 і нижня стінка 16 зовнішньої оболонки 2 вказані своїми позиційними позначеннями. Більше того, будь-які вуха для приклеювання позначені позицією 62, а будь-які лінії для розрізання позначені позицією 63. Лінії, не вказані позиційними позначеннями, є звичайними лініями згину. Заштриховані ділянки повністю вирізаються. Передбачається ділянка вирізу 20, три вуха 64, які загинаються назад під час складання упаковки і приклеюються до внутрішньої сторони передньої стінки 10 для формування гладких і привабливих країв вирізу 20. Позиція 65 вказує ділянку для інформації, яка застерігає від паління. Розмір цієї ділянки встановлений національними правовими нормами. В заготовці 60 ділянка 65 розташована під вирізом 20. Подібно до вух 64 підсилювальна стінка 66 загинається назад під час складання зовнішньої оболонки 2 для підсилення неї і для формування привабливого верхнього краю передньої стінки 10. Фігура 2(a) також зображає як кришка 4, яка має верхню стінку 24 і торцеві стінки 34 і 36, формується із заготовки 60. Торцеві стінки 34 і 36 згинаються вздовж своїх відповідних ліній згину і кріпляться до нижньої сторони верхньої стінки 24 за допомогою відповідних вух 62 для приклеювання. Перша частина 68 шарнірної з’єднувальної деталі 50 розташована у вусі 62 передньої торцевої стінки 34 для приклеювання. Окремі етапи складання зовнішньої оболонки 2 із заготовки 60 очевидні для фахівця у цій галузі. Подібним способом заготовка 70 внутрішньої оболонки 6, зображена на Фігурі 2(b), має передню стінку 40, задню стінку 42, бічні стінки 44 і нижню стінку 46 внутрішньої оболонки 6 і, окрім того, деякі вуха 72 для приклеювання. Лінії для розрізання позначені позицією 73. Частина 74 є підсилювальною частиною, яка, після згинання і приклеювання до задньої стінки 42, стабілізує задню стінку 42 і надає привабливий верхній край задньої стінки 42. Підсилювальна грань 76 загинається назад (і переважно приклеюється) до внутрішньої сторони передньої стінки 40 для стабілізації передньої стінки 40 внутрішньої оболонки 6. Коли користувач просовує свій великий палець крізь виріз 20, то він або вона прикладає деяку силу до передньої стінки 40 внутрішньої оболонки 6. До тих пір, доки пакунок 8 у внутрішній оболонці 6 є повним або майже повним, передня стінка 40 внутрішньої оболонки 6 не припиняє чинити опір під цим тиском. Однак, під час використання упаковки 1, залишковий пакунок 8 стає меншим і більше не стабілізує внутрішню оболонку 6. Для цього, тверда передня стінка 40 є 7 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 60 вигідною. На додаток до підсилюючої стінки 76 може використовуватися інша підсилююча стінка. Ця додаткова підсилююча стінка може бути частиною заготовки внутрішньої оболонки 6. Також можлива окрема підсилююча стінка, наприклад, виготовлена з міцнішого матеріалу, яка кріпиться під час процесу складання внутрішньої оболонки 6. Як альтернатива, внутрішня оболонка могла б виготовлятися повністю з достатньо міцного пластичного матеріалу, наприклад, як лита деталь. Фігура 2(b) також показує другу частину 78 з’єднувальної деталі 50, яка вирізається з підсилюючої частини 74 вздовж трьох ліній 73 для розрізання. Знову, для фахівця у цій галузі очевидно як внутрішня оболонка 6 складається із заготовки 70. Після завершення складання зовнішньої оболонки 2 і внутрішньої оболонки 6 із заготовок 60 і, відповідно, 70, внутрішню оболонку 6 вставляють в зовнішню оболонку 2 крізь верхню сторону 18, а першу частину 68 і другу частину 78 з’єднувальної деталі 50 склеюють, наприклад, у положенні кришки 4, як зображено на Фігурі 1(a). Також можливі інші дизайни з’єднувальної деталі, наприклад з’єднувальна деталь, повністю виконана в заготовці зовнішньої оболонки, або з’єднувальна деталь, повністю виконана у заготовці внутрішньої оболонки. Більше того, форма з’єднувальної деталі може бути відмінною від форми, зображеної на Фігурі 2, наприклад, навіть бути ширшою з’єднувальною деталлю, яка повинна стабілізувати упаковку навіть у більшій мірі, ніж з’єднувальна деталь 50 упаковки 1. Фігура 3 зображає інший варіант виконання упаковки для тютюнових виробів, яка вказана позицією 80. Упаковка 80 подібна до описаної вище упаковки 1. Для цього, для більшості частин упаковки 80 використовуються ті ж позиційні позначення що й для упаковки 1. Ці частини, які включають відкривальний механізм кришки 4, далі не пояснюються. Основною відмінністю між упаковками 80 і 1 є зовнішня форма. В упаковці 80, зовнішня оболонка 2 має восьмикутний поперечний переріз (дивіться, зокрема, вид знизу згідно з Фігурою 3(c)). Ця восьмикутна форма одержується за допомогою бічних стінок 82, які відгинаються по лініям згину 83 від передньої стінки 10 і, відповідно, задньої стінки 12. По визначенню, бічні стінки 82 розглядаються як частини передньої стінки 10 і, відповідно, задньої стінки 12, але вони могли б розглядатися також як частини бічних стінок 14. Фігура 4(a) зображає заготовку 84 для зовнішньої оболонки упаковки 80. У цьому випадку, ділянка 85 для інформації, яка застерігає від паління, розташована над вирізом передньої стінки. Головним чином, виріз в передній стінці зовнішньої оболонки не повинен налягати на ділянку вільного доступу внутрішньої оболонки, коли внутрішня оболонка перебуває у своєму втягнутому положенні. Заготовка 86 внутрішньої оболонки упаковки 80 зображена на Фігурі 4(b). Форма внутрішньої оболонки пристосована до форми зовнішньої оболонки, тобто, внутрішня оболонка також має восьмикутний поперечний переріз. На Фігурі 4(b) відповідні бічні стінки і лінії згину вказані позиціями 88 і, відповідно, 89. Іншим чином, пояснення, надане для складання упаковки 1 за допомогою заготовок 60 і 70, застосовується для складання аналогічним способом упаковки 80 за допомогою заготовок 84 і 86. Фігура 5 зображає третій варіант виконання упаковки для тютюнових виробів, яка вказана позицією 90. У цьому варіанті виконання зовнішня оболонка 92 з вирізом 93 на своїй передній стінці може закриватися на своїй верхній стороні за допомогою відкидної кришки 94. Внутрішня оболонка 96 встановлюється з можливістю зміщення у зовнішній оболонці 92 і може переміщатися з втягнутого положення у висунуте положення. Кришка 94 кріпиться до внутрішньої оболонки 96 за допомогою з’єднувальної деталі. Як і перед цим, користувач може переміщати внутрішню оболонку 96 і автоматично відкривати кришку 94, захоплюючи, наприклад, великим пальцем крізь виріз 93 і рухаючи ковзним чином внутрішню оболонку 96 вгору. До цих пір упаковка 1 і упаковка 90 є дуже подібними. Однак, на противагу до упаковки 1 упаковка 90 є ширшою так, що її внутрішня оболонка 96 може вміщувати два пакунки 98 і 99 тютюнових виробів, наприклад цигарок. На практиці спершу споживають один пакунок, тоді як інший пакунок на початку залишається закритим для збереження його свіжості. Після цього, споживається інший пакунок. Четвертий варіант виконання упаковки для тютюнових виробів зображений на Фігурі 6. Ця упаковка позначена позицією 100. Упаковка 100 містить зовнішню оболонку 102 з двома вирізами 103 у своїй передній стінці. Кришка, яка з’єднана з можливістю відкидання з верхнім краєм задньої стінки зовнішньої 8 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 60 оболонки 102, складається з двох частин: першої частини 104 і другої частини 105. Обидві частини 104 і 105 кришки не залежать одна від іншої. Зовнішня оболонка 102 вміщує дві внутрішні оболонки: першу внутрішню оболонку 106 і другу внутрішню оболонку 107. Перша внутрішня оболонка 106 вміщує один пакунок 108 тютюнових виробів, друга внутрішня оболонка 107 вміщує один пакунок 109 тютюнових виробів. Перша частина 104 кришки прикріплена до першої внутрішньої оболонки 106 за допомогою з’єднувальної деталі, виконаної як з’єднувальна деталь 50 варіанту виконання згідно з Фігурою 1. Подібним чином, друга частина 105 кришки кріпиться до другої внутрішньої оболонки 107 за допомогою відповідної з’єднувальної деталі. Тому, обидві внутрішні оболонки 106 і 107, які містять частини кришки, прикріплені до неї, тобто, перша частина 104 і, відповідно, друга частина 105, можуть переміщатися незалежно одна від іншої. Іншими словами, упаковку 100 можна розглядати як дві упаковки 1, розташовані одна поруч з іншої, із спільною зовнішньою оболонкою 102. Фігура 7 зображає п‘ятий варіант виконання упаковки для тютюнових виробів. Ця упаковка, позначена позицією 110, своїм зовнішнім виглядом подібна до упаковки 1 першого варіанту виконання, але вона не містить зовнішньої оболонки плюс внутрішньої оболонки, а містить саме оболонку 112. Кришка 114 шарнірно з’єднана з задньою стінкою оболонки 112. У виді з Фігури 7, кришка 114 частково відкрита. Пакунок 118 цигарок все ще закритий. Оболонка 112 має передню стінку 120, дві бічні стінки 122, вже згадану задню стінку і нижню стінку. На противагу до першого варіанту виконання, упаковка 110 не має вирізу, співставного з вирізом 20, оскільки відсутня внутрішня оболонка, яка переміщається завдяки вирізу. Більше того, упаковка 110 не має з’єднувальної деталі для автоматичного відкривання кришки 114. Інакше, кришка 114 виконана подібною до кришки 4. Вона має скошену торцеву стінку 124 на передньому краї своєї верхньої стінки і дві скошені торцеві стінки 126 на бічних сторонах. Для відкривання кришки 114, користувач може захоплювати вухо 128, яке виступає з верхньої стінки кришки 114, і виріз частини заготовки, використовуваної для формування скошеної торцевої стінки 124. Таким чином, упаковка 110 є простою з технічної точки зору, але, тим не менше, вона має привабливий дизайн завдяки конструкції своєї кришки 114. Фігура 8 зображає шостий варіант виконання упаковки для тютюнових виробів, яка позначена позицією 130. Знову, цей варіант виконання має саме оболонку 132, а не додаткову внутрішню оболонку. З поздовжнього перерізу з Фігури 8(a), тобто, перерізу у площині, паралельній бічним стінкам оболонки 132, можна побачити, що упаковка 130 має передню стінку 134, задню стінку 135 і нижню стінку 136. Поздовжній переріз у площині, паралельній передній стінці 134, показує бічні стінки 138 оболонки 132 (дивіться Фігуру 8(b)). У варіанті виконання бічні стінки 138 оболонки 132 є прямокутними і проходять по усій висоті упаковки 130. Верхня сторона оболонки 132 може закриватися кришкою 140. Кришка 140 має верхню стінку 142 і задню стінку 144. На вільному кінці своєї задньої стінки 144 кришка 140 з’єднана із задньою стінкою 135 оболонки 132 вздовж шарнірної лінії 145 (дивіться Фігуру 8(a)). Скошена торцева стінка 146, яка має трикутний поперечний переріз, проходить від краю верхньої стінки 142, протилежного до шарнірної лінії 145 (дивіться Фігуру 8(a)). На Фігурі 8(b) скошена торцева стінка 146 схематично показана пунктирними лініями. На бічних сторонах верхньої стінки 142 виконані скошені торцеві стінки 148 (дивіться Фігуру 8(b) і вказані пунктирними лініями на Фігурі 8(a)). Для стабілізації кришки 140, кінці 149 скошених торцевих стінок 148 приклеєні до задньої стінки 144 кришки 140. Для відкривання кришки 140, користувач може натискати на верхню стінку 142 кришки 140 у місці і в напрямі, як вказано стрілкою на Фігурі 8(a). Під дією такої сили кришка 140 буде відкидатися у своє відкрите положення. Для закривання кришки 140, достатньо натиснути на її верхню стінку 142 донизу. Завдяки її формі скошені торцеві стінки 146 і 148 будуть легко входити в оболонку 132. Як сьомий варіант виконання упаковки для тютюнових виробів, Фігура 9 зображає упаковку 150, у якій кришка сформована з двох окремих частин. Більше того, упаковка 150 містить внутрішню оболонку, яка може переміщатися у висунуте положення для автоматичного відкривання обох частин кришки. Упаковка 150 має зовнішню оболонку 152, яка має передню стінку 154, задню стінку 155 і нижню стінку 158. Кришка, яка позначена позицією 160 і має загальну верхню стінку 161, складається з першої частини 162 і другої частини 163. Перша частина 162 з’єднана із задньою стінкою 155 9 UA 105538 C2 5 10 15 20 25 30 35 зовнішньої оболонки 152 вздовж шарнірної лінії 164. Подібним чином, друга частина 163 з’єднана з передньою стінкою 154 за допомогою шарнірної лінії 165. На своєму краї, протилежному до шарнірної лінії 164, перша частина 162 має скошену торцеву стінку 166. Подібним чином, друга частина 163 має скошену торцеву стінку 167. Більше того, скошені торцеві стінки 168, вказані на Фігурі 9 пунктирними лініями, виконані на бічних краях першої частини 162 і другої частини 163 кришки 160. Внутрішня оболонка, вказана позицією 170, має передню стінку 172, задню стінку 173, нижню стінку 174 і дві бічні стінки. З’єднувальна деталь 176 шарнірно з’єднана з верхнім кінцем задньої стінки 173 внутрішньої оболонки 170 і з ділянкою на нижній стороні першої частини 162 кришки 160 між шарнірною лінією 164 і скошеною торцевою стінкою 166. Подібним чином, шарнірна з’єднувальна деталь 177 розташована на ділянці другої частини 163 кришки 160. Для відкривання упаковки 180, у варіанті виконання користувач захоплює крізь виріз, виконаний в одній з бічних стінок зовнішньої оболонки 152 і переміщає внутрішню оболонку 170 вгору, що змушує з’єднувальні деталі 176 і 177 відкидати частини 162 і 163 кришки 160 у відкрите положення. Коли внутрішню упаковку 170 зміщують вниз, то з’єднувальні деталі 176 і 177 переводять кришку 160 у закрите положення. Завдяки трикутному поперечному перерізу скошених торцевих стінок 166 і 167 відсутні проблеми геометричної форми під час процедури закривання. Фігура 10 зображає як восьмий варіант виконання упаковку 180, у якій кришка шарнірно з’єднана з внутрішньою оболонкою 182. Внутрішня оболонка 182 має передню стінку 184, задню стінку 185, нижню стінку 188, а також дві бічні стінки, не видимі в поздовжньому перерізі згідно з Фігурою 10. Кришка, вказана позицією 190, має верхню стінку 191 і задню стінку 192, яка з’єднана з верхнім кінцем задньої стінки 185 внутрішньої оболонки 182 за допомогою шарнірної лінії 193. Кришка 190 стабілізується скошеною торцевою стінкою 194 на передньому краї верхньої стінки 191 і скошеними торцевими стінками 195 на бічних сторонах, як вказано на Фігурі 10 пунктирною лінією. Більше того, упаковка 180 має зовнішню оболонку 196. Зовнішня оболонка 196 оточує внутрішню оболонку 182 і сформована як короткий рукав. З’єднувальна деталь 198 шарнірно з’єднана із зовнішньою оболонкою 196 і заднім краєм верхньої стінки 191 кришки 190 вздовж двох шарнірних ліній 199, як вказано на Фігурі 10. При зміщенні зовнішньої оболонки 196 вниз, з’єднувальна деталь 198 переводить кришку 190 у відкрите положення. Коли зовнішня оболонка 196 переміщається вгору, то кришка 190 закривається, при цьому скошені торцеві стінки 194 і 195 легко входять у внутрішню оболонку 182. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Упаковка для тютюнових виробів, яка має оболонку (2; 92; 102; 112; 132; 152; 182), яка має передню стінку (10; 120; 134; 154; 184), задню стінку (12; 135; 155; 185), а також верхню сторону (18), дві бічні стінки (14; 122; 138), які розташовані одна навпроти іншої і з'єднують передню стінку (10; 120; 134; 154; 184) і задню стінку (12; 135; 155; 185), і кришку (4; 94; 104, 105; 114; 140; 160; 190), пристосовану до закривання верхньої сторони (18) оболонки (2; 92; 102; 112; 132; 152; 182), коли, у закритому стані, кришка (4; 94; 104, 105; 114; 140; 160; 190) з'єднана з можливістю відкидання із задньою стінкою (12; 135; 155; 185) або однією з бічних стінок (14; 122; 138) оболонки (2; 92; 102; 112; 132; 152; 182) на шарнірній лінії (22; 145; 164; 193) і здатна повертатися навколо шарнірної лінії (22; 145; 164; 193) для переходу із закритого стану у відкритий стан, при цьому кришка (4; 94; 104, 105; 114; 140; 160; 190) має верхню стінку (24; 142; 161; 191), яка має передній край (26), задній край (28), два бічні краї (30) і нижню сторону (32) і пристосована для закривання верхньої сторони (18) оболонки (2; 92; 102; 112; 132; 152; 182), коли кришка (4; 94; 104, 105; 114; 140; 160; 190) перебуває у своєму закритому стані, і при цьому скошена торцева стінка (34; 124; 146; 166; 194) проходить від принаймні краю (26) верхньої стінки (24; 142; 161; 191), протилежного до шарнірної лінії (22; 145; 164; 193) кришки (4; 94; 104, 105; 114; 140; 160; 190), при цьому скошена торцева стінка (34; 124; 146; 166; 194) виконана з можливістю входження в оболонку (2; 92; 102; 112; 132; 152; 182), коли кришка (4; 94; 104, 105; 114; 140; 160; 190) перебуває у своєму закритому стані так, що скошена торцева стінка здатна поміщатися в оболонці і головним чином невидима, 10 UA 105538 C2 5 10 15 20 25 30 35 40 45 50 55 при цьому скошена торцева стінка (34, 36; 124, 126; 146, 148; 166, 167, 168; 194, 195) має форму поперечного перерізу, яка вибрана серед трикутної, чотирикутної, багатокутної і містить принаймні одну криволінійну поверхню. 2. Упаковка за п. 1, яка відрізняється тим, що шарнірна лінія (22; 164) кришки (4; 94; 104; 105; 114; 160) розташована на задньому краю (28) або на одному з бічних країв (30) верхньої стінки (24; 161). 3. Упаковка за п. 2, яка відрізняється тим, що скошена торцева стінка (34, 36; 124, 126; 166, 168) також проходить від інших країв (30) верхньої стінки (24; 161), відмінних від краю (28), який містить шарнірну лінію (22; 164) кришки (4; 94; 104, 105; 114; 160). 4. Упаковка за п. 1, яка відрізняється тим, що кришка (140; 190) має задню стінку (144; 192) або бічну стінку, яка проходить від заднього краю або одного з бічних країв, відповідно, верхньої стінки (142; 191) і при цьому шарнірна лінія (145; 193) кришки (140; 190) розташована на вільному кінці цієї задньої стінки (144; 192) або бічної стінки, при цьому, необов'язково, кришка (140; 190) має принаймні одну додаткову торцеву стінку (148; 195), відмінну від скошеної торцевої стінки (146; 194), розташованої навпроти шарнірної лінії (145; 193) кришки (140; 190). 5. Упаковка за будь-яким із пп. 1-4, яка відрізняється тим, що скошена торцева стінка (34, 36; 124, 126; 146, 148; 166, 167, 168; 194, 195) сформована із заготовки (60; 84) зовнішньої оболонки (2; 92; 102; 112; 132; 152; 182), яка містить заготовку кришки (4; 94; 104, 105; 114; 140; 160; 190). 6. Упаковка за п. 1, яка відрізняється тим, що оболонка (2; 92; 102; 112; 132; 152; 182) має нижню стінку (16; 136; 158; 188), при цьому дві бічні стінки (14; 122; 138) і нижня стінка (16; 136; 158; 188) з'єднує передню стінку (10; 120; 134; 154; 184) і задню стінку (12; 135; 155; 185). 7. Упаковка за будь-яким із пп. 1-6, яка відрізняється тим, що оболонка (2; 92; 102; 152) виконана як зовнішня оболонка (2; 92; 102; 152) і при цьому упаковка додатково містить внутрішню оболонку (6; 96; 106, 107; 170), пристосовану до вміщення певної кількості тютюнових виробів, і встановлена з можливістю зміщення в зовнішній оболонці (2; 92; 102; 152), при цьому внутрішня оболонка (6; 96; 106, 107; 170) виконана з можливістю переміщення з втягнутого положення у висунуте положення, яке надає можливість доступу до курильних виробів, при цьому, необов'язково, внутрішня оболонка (6; 96; 106, 107; 170) у своєму втягнутому положенні поміщена всередині зовнішньої оболонки (2; 92; 102; 152). 8. Упаковка за п. 7, яка відрізняється тим, що додатково має виріз (20; 93; 103) у принаймні одній стінці зовнішньої оболонки (2; 92; 102; 152), вибраної серед передньої стінки (10), задньої стінки (12) або двох бічних стінок (14), пристосований до відкривання частини внутрішньої оболонки (6; 96; 106, 107; 170) і до надання можливості передачі сили до внутрішньої оболонки (6; 96; 106, 107; 170) для переміщення внутрішньої оболонки (6; 96; 106, 107; 170), з'єднувальну деталь (50; 176), переважно шарнірну з'єднувальну деталь, між частиною внутрішньої оболонки (6; 96; 106, 107; 170) і кришкою (4; 94; 104, 105; 160, 162), яка виконана з можливістю зчеплення з кришкою (4; 94; 104, 105; 160, 162) на відстані від шарнірної лінії (22; 164), меншій за розмір кришки (4; 94; 104, 105; 160, 162) в напрямі, перпендикулярному до шарнірної лінії (22; 164), і пристосовану до штовхання кришки (4; 94; 104, 105; 160, 162) у її відкритий стан при переміщенні внутрішньої оболонки (6; 96; 106, 107; 170) у її висунуте положення і для переведення кришки (4; 94; 104, 105; 160, 162) у її закрите положення при переміщенні внутрішньої оболонки (6; 96; 106, 107; 170) у її втягнуте положення. 9. Упаковка за п. 8, яка відрізняється тим, що виріз (20; 93; 103), який пристосований для надання можливості передачі сили до внутрішньої оболонки (6; 96; 106, 107; 170) для переміщення внутрішньої оболонки (6; 96; 106, 107; 170), пристосований до надання можливості прикладання сили до внутрішньої оболонки (6; 96; 106, 107; 170) для переміщення внутрішньої оболонки (6; 96; 106, 107; 170). 10. Упаковка за одним з пп. 8 або 9, яка відрізняється тим, що внутрішня оболонка (6; 96; 106, 107; 170) має задню стінку (42; 173) або бічну стінку (44), яка має верхній край, при цьому з'єднувальна деталь (50; 176) виступає із згаданого верхнього краю, який має першу шарнірну лінію (52) біля або на ділянці згаданого верхнього краю, і при цьому з'єднувальна деталь (50; 176) має другу шарнірну лінію (54) на нижній стороні (32) верхньої стінки (24; 161). 11. Упаковка за п. 10, яка відрізняється тим, що у закритому стані кришки (4; 94; 104, 105; 160, 162) відношення відстані між першою шарнірною лінією (52) з'єднувальної деталі (50; 176) і шарнірною лінією (22; 164) кришки (4; 94; 104, 105; 160, 162) до відстані між шарнірною лінією (22; 164) кришки (4; 94; 104, 105; 160, 162) і другою шарнірною лінією (54) з'єднувальної деталі (50; 176) становить 0,5-1,0, переважно 0,70-0,85, найпереважніше приблизно 0,78. 11 UA 105538 C2 5 10 15 20 25 12. Упаковка за будь-яким із пп. 7-11, яка відрізняється тим, що має принаймні дві внутрішні оболонки (106, 107), які розташовані поруч одна з іншою, при цьому, необов'язково, кришка (104, 105) сформована з принаймні двох окремих частин (104, 105), які розташовані поруч одна з іншою і з'єднані з можливістю відкидання із задньою стінкою зовнішньої оболонки (102), при цьому кожна з окремих частин (104, 105) кришки з'єднана з однією із внутрішніх оболонок (106, 107). 13. Упаковка за будь-яким із пп. 1-6, яка відрізняється тим, що оболонка (182) виконана як внутрішня оболонка (182), яка принаймні частково оточена зовнішньою оболонкою (196). 14. Упаковка за п. 1, яка відрізняється тим, що кришка (160) сформована з двох окремих частин (162, 163), які розташовані одна поруч з іншою, при цьому одна частина (162) кришки (160) з'єднана з можливістю відкидання із задньою стінкою (155) або однією з бічних стінок оболонки (152) на шарнірній лінії (164), а інша частина (163) кришки (160) з'єднана з можливістю відкидання з передньою стінкою (154) або іншою однією з бічних стінок оболонки (152) на іншій шарнірній лінії (165), причому кожна з обох частин (162, 163) кришки (160) має скошену торцеву стінку (166, 167) принаймні навпроти відповідної шарнірної лінії (164, 165). 15. Упаковка за п. 14, яка відрізняється тим, що обидві частини (162, 163) кришки (160) виконані головним чином з дзеркальною симетрією одна відносно іншої, при цьому, необов'язково, упаковка (150) має ознаки за будь-яким із пп. 2-12 або за п. 13. 16. Упаковка за будь-яким із пп. 1-15, яка відрізняється тим, що кришка (114) містить захоплювальний елемент (128), переважно вибраний серед наступних елементів: вухо (128), носик, захоплювальне заглиблення, захоплювальний отвір. 17. Упаковка за будь-яким із пп. 1-16, яка відрізняється тим, що упаковка (1; 80; 90; 100; 110; 130; 150; 180) містить тютюнові вироби, при цьому тютюнові вироби вибрані з наступної групи: цигарки, сигарили, сигари, тютюновмісні стрижні, бездимний тютюн, моделюючі паління пристрої, інгалятори, у яких не спалюється тютюн, контейнери з ароматизаторами. 12 UA 105538 C2 13 UA 105538 C2 14 UA 105538 C2 15 UA 105538 C2 16 UA 105538 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
