Упаковка для стрижнеподібних тютюнових виробів

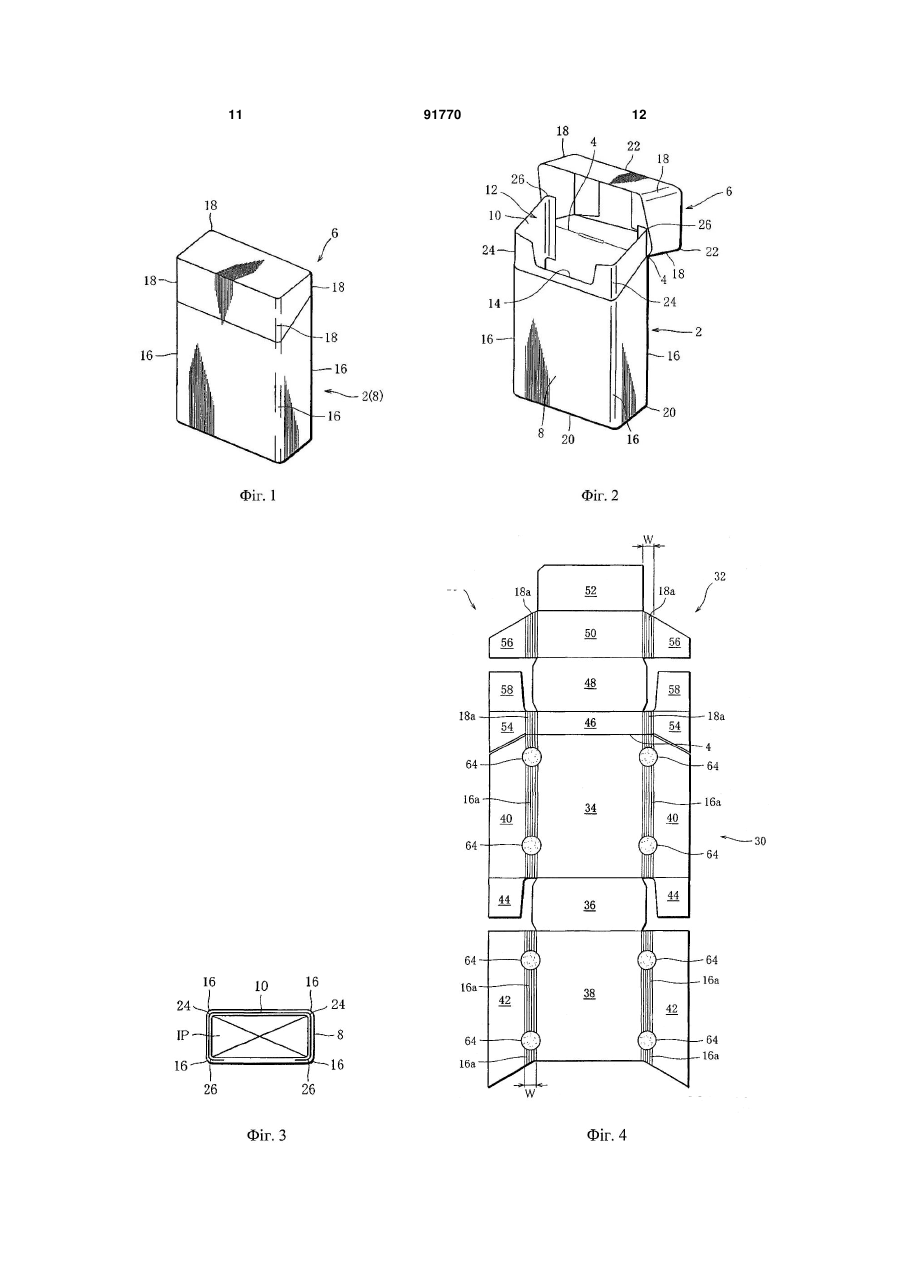

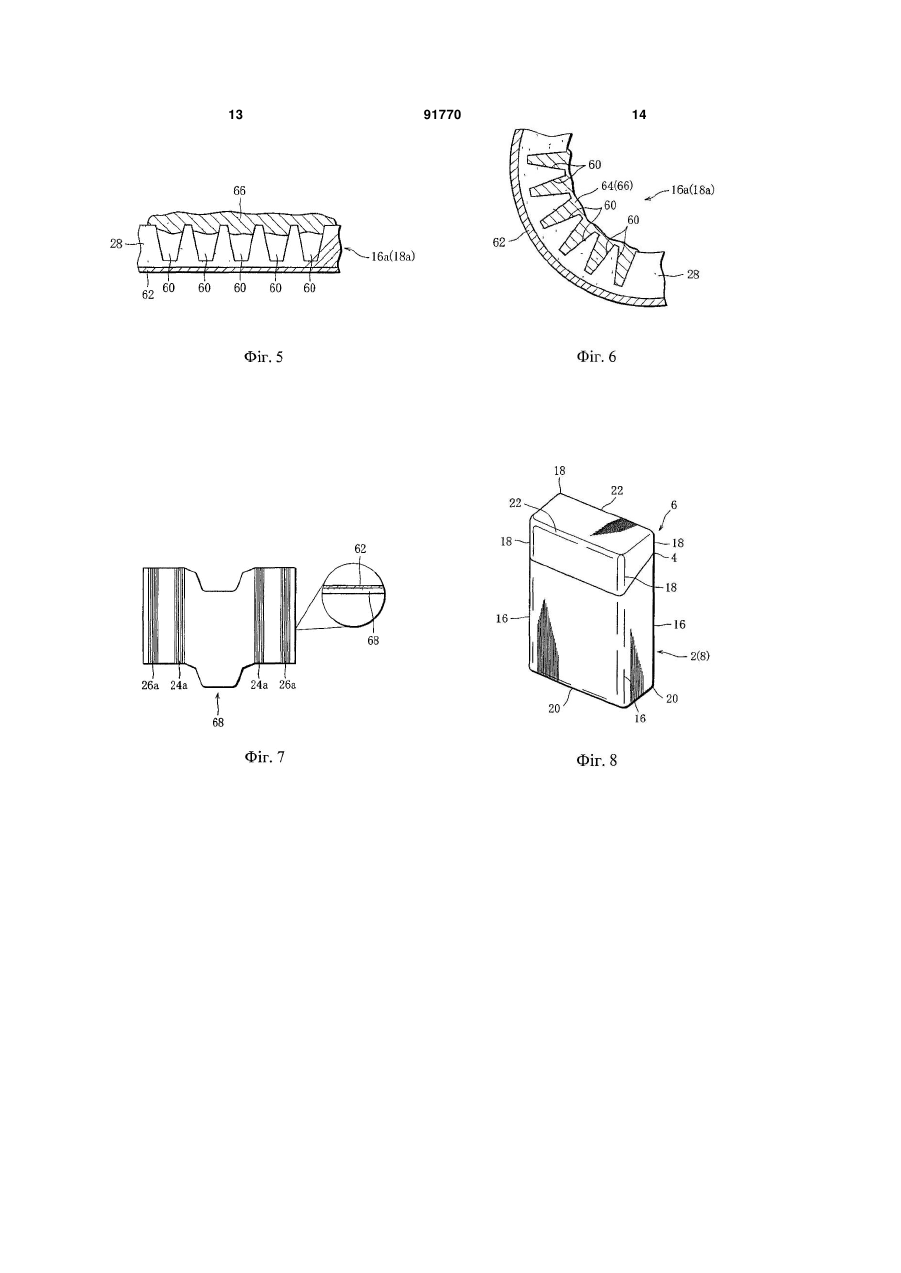

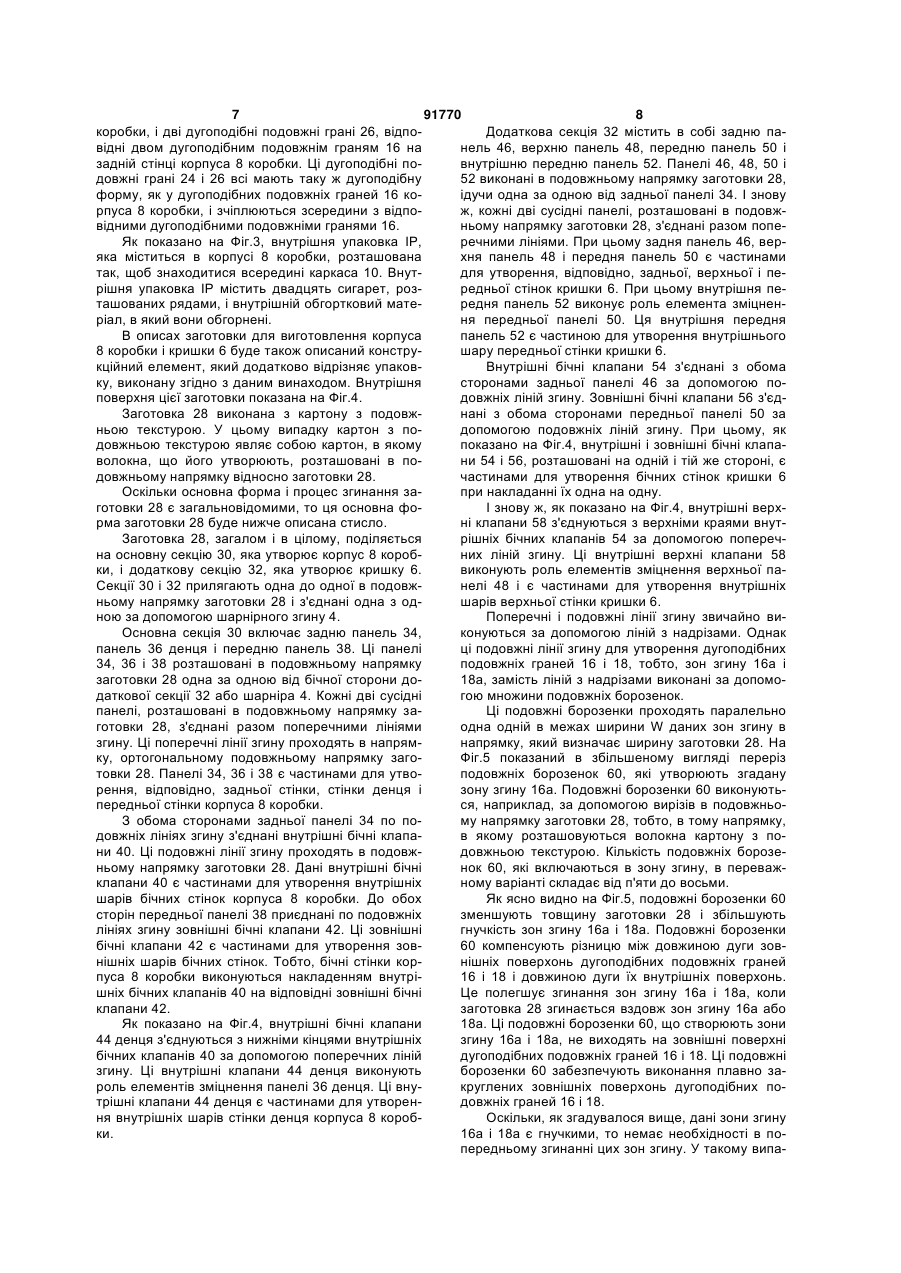

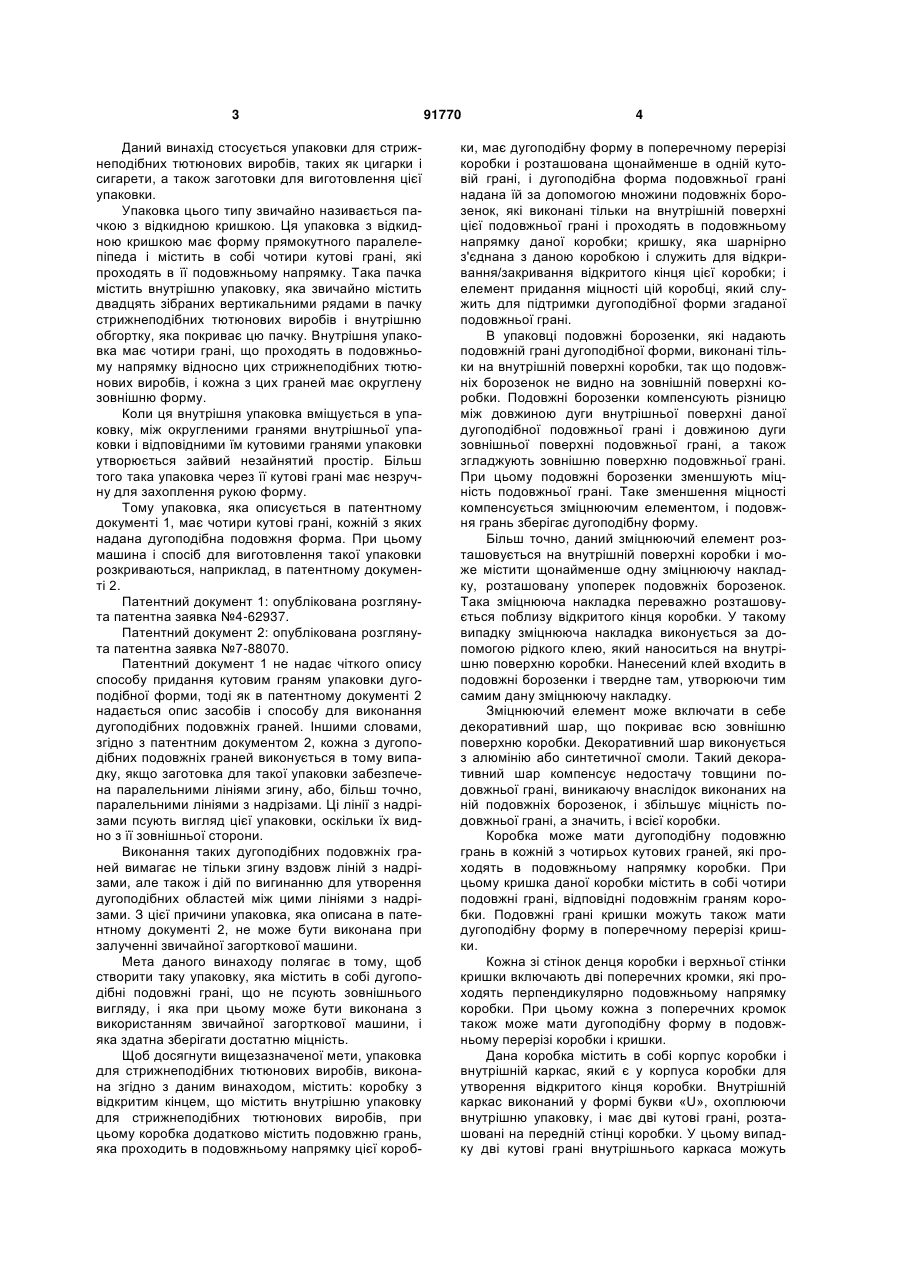

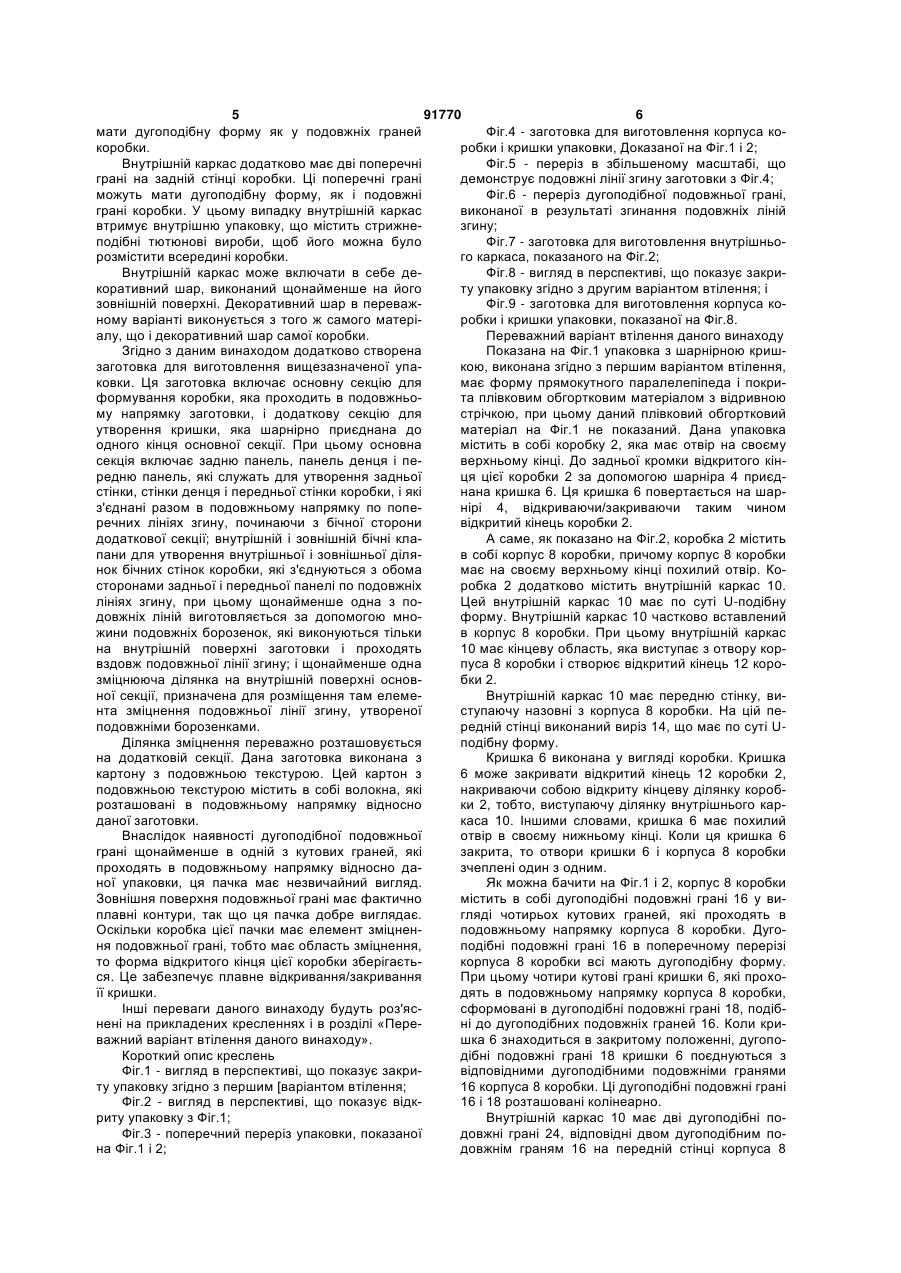

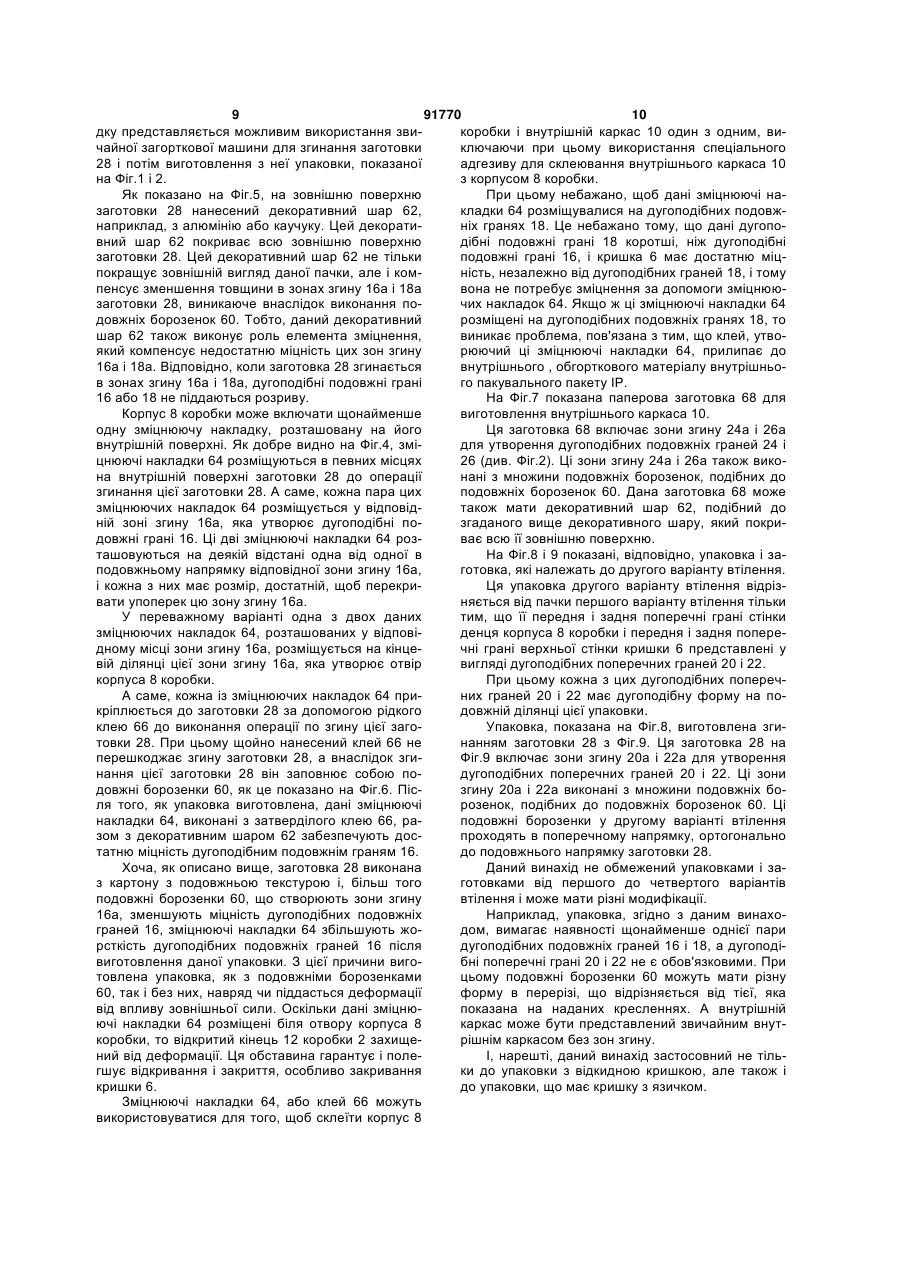

1. Упаковка для стрижнеподібних тютюнових виробів, яка містить: коробку з відкритим кінцем, що містить внутрішню упаковку зі стрижнеподібними тютюновими виробами, при цьому вказана коробка додатково містить в собі подовжню грань, яка проходить в подовжньому напрямку вказаної коробки і має дугоподібну форму в поперечному перерізі вказаної коробки і яка розташована щонайменше в одній кутовій грані, причому дугоподібна форма подовжньої грані надана їй за допомогою множини подовжніх борозенок, які виконані тільки на внутрішній поверхні подовжньої грані і проходять в подовжньому напрямку вказаної коробки; кришку, яка з'єднана з вказаною коробкою за допомогою шарніра і служить для відкривання/закривання відкритого кінця коробки; і елемент надання міцності вказаній коробці, для підтримки дугоподібної форми згаданої подовжньої грані. 2. Упаковка за п. 1, в якій вказаний зміцнюючий елемент розташовується на внутрішній поверхні вказаної коробки і містить в собі щонайменше одну зміцнюючу накладку, встановлену упоперек подовжніх борозенок. 3. Упаковка за п. 2, в якій вказана зміцнююча накладка розташовується поблизу відкритого кінця вказаної коробки. 2 (19) 1 3 Даний винахід стосується упаковки для стрижнеподібних тютюнових виробів, таких як цигарки і сигарети, а також заготовки для виготовлення цієї упаковки. Упаковка цього типу звичайно називається пачкою з відкидною кришкою. Ця упаковка з відкидною кришкою має форму прямокутного паралелепіпеда і містить в собі чотири кутові грані, які проходять в її подовжньому напрямку. Така пачка містить внутрішню упаковку, яка звичайно містить двадцять зібраних вертикальними рядами в пачку стрижнеподібних тютюнових виробів і внутрішню обгортку, яка покриває цю пачку. Внутрішня упаковка має чотири грані, що проходять в подовжньому напрямку відносно цих стрижнеподібних тютюнових виробів, і кожна з цих граней має округлену зовнішню форму. Коли ця внутрішня упаковка вміщується в упаковку, між округленими гранями внутрішньої упаковки і відповідними їм кутовими гранями упаковки утворюється зайвий незайнятий простір. Більш того така упаковка через її кутові грані має незручну для захоплення рукою форму. Тому упаковка, яка описується в патентному документі 1, має чотири кутові грані, кожній з яких надана дугоподібна подовжня форма. При цьому машина і спосіб для виготовлення такої упаковки розкриваються, наприклад, в патентному документі 2. Патентний документ 1: опублікована розглянута патентна заявка №4-62937. Патентний документ 2: опублікована розглянута патентна заявка №7-88070. Патентний документ 1 не надає чіткого опису способу придання кутовим граням упаковки дугоподібної форми, тоді як в патентному документі 2 надається опис засобів і способу для виконання дугоподібних подовжніх граней. Іншими словами, згідно з патентним документом 2, кожна з дугоподібних подовжніх граней виконується в тому випадку, якщо заготовка для такої упаковки забезпечена паралельними лініями згину, або, більш точно, паралельними лініями з надрізами. Ці лінії з надрізами псують вигляд цієї упаковки, оскільки їх видно з її зовнішньої сторони. Виконання таких дугоподібних подовжніх граней вимагає не тільки згину вздовж ліній з надрізами, але також і дій по вигинанню для утворення дугоподібних областей між цими лініями з надрізами. З цієї причини упаковка, яка описана в патентному документі 2, не може бути виконана при залученні звичайної загорткової машини. Мета даного винаходу полягає в тому, щоб створити таку упаковку, яка містить в собі дугоподібні подовжні грані, що не псують зовнішнього вигляду, і яка при цьому може бути виконана з використанням звичайної загорткової машини, і яка здатна зберігати достатню міцність. Щоб досягнути вищезазначеної мети, упаковка для стрижнеподібних тютюнових виробів, виконана згідно з даним винаходом, містить: коробку з відкритим кінцем, що містить внутрішню упаковку для стрижнеподібних тютюнових виробів, при цьому коробка додатково містить подовжню грань, яка проходить в подовжньому напрямку цієї короб 91770 4 ки, має дугоподібну форму в поперечному перерізі коробки і розташована щонайменше в одній кутовій грані, і дугоподібна форма подовжньої грані надана їй за допомогою множини подовжніх борозенок, які виконані тільки на внутрішній поверхні цієї подовжньої грані і проходять в подовжньому напрямку даної коробки; кришку, яка шарнірно з'єднана з даною коробкою і служить для відкривання/закривання відкритого кінця цієї коробки; і елемент придання міцності цій коробці, який служить для підтримки дугоподібної форми згаданої подовжньої грані. В упаковці подовжні борозенки, які надають подовжній грані дугоподібної форми, виконані тільки на внутрішній поверхні коробки, так що подовжніх борозенок не видно на зовнішній поверхні коробки. Подовжні борозенки компенсують різницю між довжиною дуги внутрішньої поверхні даної дугоподібної подовжньої грані і довжиною дуги зовнішньої поверхні подовжньої грані, а також згладжують зовнішню поверхню подовжньої грані. При цьому подовжні борозенки зменшують міцність подовжньої грані. Таке зменшення міцності компенсується зміцнюючим елементом, і подовжня грань зберігає дугоподібну форму. Більш точно, даний зміцнюючий елемент розташовується на внутрішній поверхні коробки і може містити щонайменше одну зміцнюючу накладку, розташовану упоперек подовжніх борозенок. Така зміцнююча накладка переважно розташовується поблизу відкритого кінця коробки. У такому випадку зміцнююча накладка виконується за допомогою рідкого клею, який наноситься на внутрішню поверхню коробки. Нанесений клей входить в подовжні борозенки і твердне там, утворюючи тим самим дану зміцнюючу накладку. Зміцнюючий елемент може включати в себе декоративний шар, що покриває всю зовнішню поверхню коробки. Декоративний шар виконується з алюмінію або синтетичної смоли. Такий декоративний шар компенсує недостачу товщини подовжньої грані, виникаючу внаслідок виконаних на ній подовжніх борозенок, і збільшує міцність подовжньої грані, а значить, і всієї коробки. Коробка може мати дугоподібну подовжню грань в кожній з чотирьох кутових граней, які проходять в подовжньому напрямку коробки. При цьому кришка даної коробки містить в собі чотири подовжні грані, відповідні подовжнім граням коробки. Подовжні грані кришки можуть також мати дугоподібну форму в поперечному перерізі кришки. Кожна зі стінок денця коробки і верхньої стінки кришки включають дві поперечних кромки, які проходять перпендикулярно подовжньому напрямку коробки. При цьому кожна з поперечних кромок також може мати дугоподібну форму в подовжньому перерізі коробки і кришки. Дана коробка містить в собі корпус коробки і внутрішній каркас, який є у корпуса коробки для утворення відкритого кінця коробки. Внутрішній каркас виконаний у формі букви «U», охоплюючи внутрішню упаковку, і має дві кутові грані, розташовані на передній стінці коробки. У цьому випадку дві кутові грані внутрішнього каркаса можуть 5 91770 6 мати дугоподібну форму як у подовжніх граней Фіг.4 - заготовка для виготовлення корпуса кокоробки. робки і кришки упаковки, Доказаної на Фіг.1 і 2; Внутрішній каркас додатково має дві поперечні Фіг.5 - переріз в збільшеному масштабі, що грані на задній стінці коробки. Ці поперечні грані демонструє подовжні лінії згину заготовки з Фіг.4; можуть мати дугоподібну форму, як і подовжні Фіг.6 - переріз дугоподібної подовжньої грані, грані коробки. У цьому випадку внутрішній каркас виконаної в результаті згинання подовжніх ліній втримує внутрішню упаковку, що містить стрижнезгину; подібні тютюнові вироби, щоб його можна було Фіг.7 - заготовка для виготовлення внутрішньорозмістити всередині коробки. го каркаса, показаного на Фіг.2; Внутрішній каркас може включати в себе деФіг.8 - вигляд в перспективі, що показує закрикоративний шар, виконаний щонайменше на його ту упаковку згідно з другим варіантом втілення; і зовнішній поверхні. Декоративний шар в переважФіг.9 - заготовка для виготовлення корпуса коному варіанті виконується з того ж самого матеріробки і кришки упаковки, показаної на Фіг.8. алу, що і декоративний шар самої коробки. Переважний варіант втілення даного винаходу Згідно з даним винаходом додатково створена Показана на Фіг.1 упаковка з шарнірною кришзаготовка для виготовлення вищезазначеної упакою, виконана згідно з першим варіантом втілення, ковки. Ця заготовка включає основну секцію для має форму прямокутного паралелепіпеда і покриформування коробки, яка проходить в подовжньота плівковим обгортковим матеріалом з відривною му напрямку заготовки, і додаткову секцію для стрічкою, при цьому даний плівковий обгортковий утворення кришки, яка шарнірно приєднана до матеріал на Фіг.1 не показаний. Дана упаковка одного кінця основної секції. При цьому основна містить в собі коробку 2, яка має отвір на своєму секція включає задню панель, панель денця і певерхньому кінці. До задньої кромки відкритого кінредню панель, які служать для утворення задньої ця цієї коробки 2 за допомогою шарніра 4 приєдстінки, стінки денця і передньої стінки коробки, і які нана кришка 6. Ця кришка 6 повертається на шарз'єднані разом в подовжньому напрямку по попенірі 4, відкриваючи/закриваючи таким чином речних лініях згину, починаючи з бічної сторони відкритий кінець коробки 2. додаткової секції; внутрішній і зовнішній бічні клаА саме, як показано на Фіг.2, коробка 2 містить пани для утворення внутрішньої і зовнішньої діляв собі корпус 8 коробки, причому корпус 8 коробки нок бічних стінок коробки, які з'єднуються з обома має на своєму верхньому кінці похилий отвір. Косторонами задньої і передньої панелі по подовжніх робка 2 додатково містить внутрішній каркас 10. лініях згину, при цьому щонайменше одна з поЦей внутрішній каркас 10 має по суті U-подібну довжніх ліній виготовляється за допомогою мноформу. Внутрішній каркас 10 частково вставлений жини подовжніх борозенок, які виконуються тільки в корпус 8 коробки. При цьому внутрішній каркас на внутрішній поверхні заготовки і проходять 10 має кінцеву область, яка виступає з отвору корвздовж подовжньої лінії згину; і щонайменше одна пуса 8 коробки і створює відкритий кінець 12 корозміцнююча ділянка на внутрішній поверхні основбки 2. ної секції, призначена для розміщення там елемеВнутрішній каркас 10 має передню стінку, винта зміцнення подовжньої лінії згину, утвореної ступаючу назовні з корпуса 8 коробки. На цій пеподовжніми борозенками. редній стінці виконаний виріз 14, що має по суті UДілянка зміцнення переважно розташовується подібну форму. на додатковій секції. Дана заготовка виконана з Кришка 6 виконана у вигляді коробки. Кришка картону з подовжньою текстурою. Цей картон з 6 може закривати відкритий кінець 12 коробки 2, подовжньою текстурою містить в собі волокна, які накриваючи собою відкриту кінцеву ділянку короброзташовані в подовжньому напрямку відносно ки 2, тобто, виступаючу ділянку внутрішнього карданої заготовки. каса 10. Іншими словами, кришка 6 має похилий Внаслідок наявності дугоподібної подовжньої отвір в своєму нижньому кінці. Коли ця кришка 6 грані щонайменше в одній з кутових граней, які закрита, то отвори кришки 6 і корпуса 8 коробки проходять в подовжньому напрямку відносно дазчеплені один з одним. ної упаковки, ця пачка має незвичайний вигляд. Як можна бачити на Фіг.1 і 2, корпус 8 коробки Зовнішня поверхня подовжньої грані має фактично містить в собі дугоподібні подовжні грані 16 у виплавні контури, так що ця пачка добре виглядає. гляді чотирьох кутових граней, які проходять в Оскільки коробка цієї пачки має елемент зміцненподовжньому напрямку корпуса 8 коробки. Дугоня подовжньої грані, тобто має область зміцнення, подібні подовжні грані 16 в поперечному перерізі то форма відкритого кінця цієї коробки зберігаєтькорпуса 8 коробки всі мають дугоподібну форму. ся. Це забезпечує плавне відкривання/закривання При цьому чотири кутові грані кришки 6, які прохоїї кришки. дять в подовжньому напрямку корпуса 8 коробки, Інші переваги даного винаходу будуть роз'яссформовані в дугоподібні подовжні грані 18, подібнені на прикладених кресленнях і в розділі «Перені до дугоподібних подовжніх граней 16. Коли криважний варіант втілення даного винаходу». шка 6 знаходиться в закритому положенні, дугопоКороткий опис креслень дібні подовжні грані 18 кришки 6 поєднуються з Фіг.1 - вигляд в перспективі, що показує закривідповідними дугоподібними подовжніми гранями ту упаковку згідно з першим [варіантом втілення; 16 корпуса 8 коробки. Ці дугоподібні подовжні грані Фіг.2 - вигляд в перспективі, що показує відк16 і 18 розташовані колінеарно. риту упаковку з Фіг.1; Внутрішній каркас 10 має дві дугоподібні поФіг.3 - поперечний переріз упаковки, показаної довжні грані 24, відповідні двом дугоподібним пона Фіг.1 і 2; довжнім граням 16 на передній стінці корпуса 8 7 91770 8 коробки, і дві дугоподібні подовжні грані 26, відпоДодаткова секція 32 містить в собі задню павідні двом дугоподібним подовжнім граням 16 на нель 46, верхню панель 48, передню панель 50 і задній стінці корпуса 8 коробки. Ці дугоподібні повнутрішню передню панель 52. Панелі 46, 48, 50 і довжні грані 24 і 26 всі мають таку ж дугоподібну 52 виконані в подовжньому напрямку заготовки 28, форму, як у дугоподібних подовжніх граней 16 коідучи одна за одною від задньої панелі 34. І знову рпуса 8 коробки, і зчіплюються зсередини з відпож, кожні дві сусідні панелі, розташовані в подовжвідними дугоподібними подовжніми гранями 16. ньому напрямку заготовки 28, з'єднані разом попеЯк показано на Фіг.3, внутрішня упаковка IP, речними лініями. При цьому задня панель 46, веряка міститься в корпусі 8 коробки, розташована хня панель 48 і передня панель 50 є частинами так, щоб знаходитися всередині каркаса 10. Внутдля утворення, відповідно, задньої, верхньої і перішня упаковка IP містить двадцять сигарет, розредньої стінок кришки 6. При цьому внутрішня петашованих рядами, і внутрішній обгортковий матередня панель 52 виконує роль елемента зміцненріал, в який вони обгорнені. ня передньої панелі 50. Ця внутрішня передня В описах заготовки для виготовлення корпуса панель 52 є частиною для утворення внутрішнього 8 коробки і кришки 6 буде також описаний конструшару передньої стінки кришки 6. кційний елемент, який додатково відрізняє упаковВнутрішні бічні клапани 54 з'єднані з обома ку, виконану згідно з даним винаходом. Внутрішня сторонами задньої панелі 46 за допомогою поповерхня цієї заготовки показана на Фіг.4. довжніх ліній згину. Зовнішні бічні клапани 56 з'єдЗаготовка 28 виконана з картону з подовжнані з обома сторонами передньої панелі 50 за ньою текстурою. У цьому випадку картон з подопомогою подовжніх ліній згину. При цьому, як довжньою текстурою являє собою картон, в якому показано на Фіг.4, внутрішні і зовнішні бічні клапаволокна, що його утворюють, розташовані в пони 54 і 56, розташовані на одній і тій же стороні, є довжньому напрямку відносно заготовки 28. частинами для утворення бічних стінок кришки 6 Оскільки основна форма і процес згинання запри накладанні їх одна на одну. готовки 28 є загальновідомими, то ця основна фоІ знову ж, як показано на Фіг.4, внутрішні верхрма заготовки 28 буде нижче описана стисло. ні клапани 58 з'єднуються з верхніми краями внутЗаготовка 28, загалом і в цілому, поділяється рішніх бічних клапанів 54 за допомогою поперечна основну секцію 30, яка утворює корпус 8 коробних ліній згину. Ці внутрішні верхні клапани 58 ки, і додаткову секцію 32, яка утворює кришку 6. виконують роль елементів зміцнення верхньої паСекції 30 і 32 прилягають одна до одної в подовжнелі 48 і є частинами для утворення внутрішніх ньому напрямку заготовки 28 і з'єднані одна з одшарів верхньої стінки кришки 6. ною за допомогою шарнірного згину 4. Поперечні і подовжні лінії згину звичайно виОсновна секція 30 включає задню панель 34, конуються за допомогою ліній з надрізами. Однак панель 36 денця і передню панель 38. Ці панелі ці подовжні лінії згину для утворення дугоподібних 34, 36 і 38 розташовані в подовжньому напрямку подовжніх граней 16 і 18, тобто, зон згину 16а і заготовки 28 одна за одною від бічної сторони до18а, замість ліній з надрізами виконані за допомодаткової секції 32 або шарніра 4. Кожні дві сусідні гою множини подовжніх борозенок. панелі, розташовані в подовжньому напрямку заЦі подовжні борозенки проходять паралельно готовки 28, з'єднані разом поперечними лініями одна одній в межах ширини W даних зон згину в згину. Ці поперечні лінії згину проходять в напрямнапрямку, який визначає ширину заготовки 28. На ку, ортогональному подовжньому напрямку загоФіг.5 показаний в збільшеному вигляді переріз товки 28. Панелі 34, 36 і 38 є частинами для утвоподовжніх борозенок 60, які утворюють згадану рення, відповідно, задньої стінки, стінки денця і зону згину 16а. Подовжні борозенки 60 виконуютьпередньої стінки корпуса 8 коробки. ся, наприклад, за допомогою вирізів в подовжньоЗ обома сторонами задньої панелі 34 по пому напрямку заготовки 28, тобто, в тому напрямку, довжніх лініях згину з'єднані внутрішні бічні клапав якому розташовуються волокна картону з пони 40. Ці подовжні лінії згину проходять в подовждовжньою текстурою. Кількість подовжніх борозеньому напрямку заготовки 28. Дані внутрішні бічні нок 60, які включаються в зону згину, в переважклапани 40 є частинами для утворення внутрішніх ному варіанті складає від п'яти до восьми. шарів бічних стінок корпуса 8 коробки. До обох Як ясно видно на Фіг.5, подовжні борозенки 60 сторін передньої панелі 38 приєднані по подовжніх зменшують товщину заготовки 28 і збільшують лініях згину зовнішні бічні клапани 42. Ці зовнішні гнучкість зон згину 16а і 18а. Подовжні борозенки бічні клапани 42 є частинами для утворення зов60 компенсують різницю між довжиною дуги зовнішніх шарів бічних стінок. Тобто, бічні стінки корнішніх поверхонь дугоподібних подовжніх граней пуса 8 коробки виконуються накладенням внутрі16 і 18 і довжиною дуги їх внутрішніх поверхонь. шніх бічних клапанів 40 на відповідні зовнішні бічні Це полегшує згинання зон згину 16а і 18а, коли клапани 42. заготовка 28 згинається вздовж зон згину 16а або Як показано на Фіг.4, внутрішні бічні клапани 18а. Ці подовжні борозенки 60, що створюють зони 44 денця з'єднуються з нижніми кінцями внутрішніх згину 16а і 18а, не виходять на зовнішні поверхні бічних клапанів 40 за допомогою поперечних ліній дугоподібних подовжніх граней 16 і 18. Ці подовжні згину. Ці внутрішні клапани 44 денця виконують борозенки 60 забезпечують виконання плавно зароль елементів зміцнення панелі 36 денця. Ці внукруглених зовнішніх поверхонь дугоподібних потрішні клапани 44 денця є частинами для утворендовжніх граней 16 і 18. ня внутрішніх шарів стінки денця корпуса 8 коробОскільки, як згадувалося вище, дані зони згину ки. 16а і 18а є гнучкими, то немає необхідності в попередньому згинанні цих зон згину. У такому випа 9 91770 10 дку представляється можливим використання звикоробки і внутрішній каркас 10 один з одним, вичайної загорткової машини для згинання заготовки ключаючи при цьому використання спеціального 28 і потім виготовлення з неї упаковки, показаної адгезиву для склеювання внутрішнього каркаса 10 на Фіг.1 і 2. з корпусом 8 коробки. Як показано на Фіг.5, на зовнішню поверхню При цьому небажано, щоб дані зміцнюючі назаготовки 28 нанесений декоративний шар 62, кладки 64 розміщувалися на дугоподібних подовжнаприклад, з алюмінію або каучуку. Цей декоратиніх гранях 18. Це небажано тому, що дані дугоповний шар 62 покриває всю зовнішню поверхню дібні подовжні грані 18 коротші, ніж дугоподібні заготовки 28. Цей декоративний шар 62 не тільки подовжні грані 16, і кришка 6 має достатню міцпокращує зовнішній вигляд даної пачки, але і комність, незалежно від дугоподібних граней 18, і тому пенсує зменшення товщини в зонах згину 16а і 18а вона не потребує зміцнення за допомоги зміцнююзаготовки 28, виникаюче внаслідок виконання почих накладок 64. Якщо ж ці зміцнюючі накладки 64 довжніх борозенок 60. Тобто, даний декоративний розміщені на дугоподібних подовжніх гранях 18, то шар 62 також виконує роль елемента зміцнення, виникає проблема, пов'язана з тим, що клей, утвоякий компенсує недостатню міцність цих зон згину рюючий ці зміцнюючі накладки 64, прилипає до 16а і 18а. Відповідно, коли заготовка 28 згинається внутрішнього , обгорткового матеріалу внутрішньов зонах згину 16а і 18а, дугоподібні подовжні грані го пакувального пакету IP. 16 або 18 не піддаються розриву. На Фіг.7 показана паперова заготовка 68 для Корпус 8 коробки може включати щонайменше виготовлення внутрішнього каркаса 10. одну зміцнюючу накладку, розташовану на його Ця заготовка 68 включає зони згину 24а і 26а внутрішній поверхні. Як добре видно на Фіг.4, змідля утворення дугоподібних подовжніх граней 24 і цнюючі накладки 64 розміщуються в певних місцях 26 (див. Фіг.2). Ці зони згину 24а і 26а також викона внутрішній поверхні заготовки 28 до операції нані з множини подовжніх борозенок, подібних до згинання цієї заготовки 28. А саме, кожна пара цих подовжніх борозенок 60. Дана заготовка 68 може зміцнюючих накладок 64 розміщується у відповідтакож мати декоративний шар 62, подібний до ній зоні згину 16а, яка утворює дугоподібні позгаданого вище декоративного шару, який покридовжні грані 16. Ці дві зміцнюючі накладки 64 розває всю її зовнішню поверхню. ташовуються на деякій відстані одна від одної в На Фіг.8 і 9 показані, відповідно, упаковка і заподовжньому напрямку відповідної зони згину 16а, готовка, які належать до другого варіанту втілення. і кожна з них має розмір, достатній, щоб перекриЦя упаковка другого варіанту втілення відрізвати упоперек цю зону згину 16а. няється від пачки першого варіанту втілення тільки У переважному варіанті одна з двох даних тим, що її передня і задня поперечні грані стінки зміцнюючих накладок 64, розташованих у відповіденця корпуса 8 коробки і передня і задня попередному місці зони згину 16а, розміщується на кінцечні грані верхньої стінки кришки 6 представлені у вій ділянці цієї зони згину 16а, яка утворює отвір вигляді дугоподібних поперечних граней 20 і 22. корпуса 8 коробки. При цьому кожна з цих дугоподібних поперечА саме, кожна із зміцнюючих накладок 64 приних граней 20 і 22 має дугоподібну форму на покріплюється до заготовки 28 за допомогою рідкого довжній ділянці цієї упаковки. клею 66 до виконання операції по згину цієї загоУпаковка, показана на Фіг.8, виготовлена згитовки 28. При цьому щойно нанесений клей 66 не нанням заготовки 28 з Фіг.9. Ця заготовка 28 на перешкоджає згину заготовки 28, а внаслідок згиФіг.9 включає зони згину 20а і 22а для утворення нання цієї заготовки 28 він заповнює собою подугоподібних поперечних граней 20 і 22. Ці зони довжні борозенки 60, як це показано на Фіг.6. Пісзгину 20а і 22а виконані з множини подовжніх боля того, як упаковка виготовлена, дані зміцнюючі розенок, подібних до подовжніх борозенок 60. Ці накладки 64, виконані з затверділого клею 66, раподовжні борозенки у другому варіанті втілення зом з декоративним шаром 62 забезпечують доспроходять в поперечному напрямку, ортогонально татню міцність дугоподібним подовжнім граням 16. до подовжнього напрямку заготовки 28. Хоча, як описано вище, заготовка 28 виконана Даний винахід не обмежений упаковками і заз картону з подовжньою текстурою і, більш того готовками від першого до четвертого варіантів подовжні борозенки 60, що створюють зони згину втілення і може мати різні модифікації. 16а, зменшують міцність дугоподібних подовжніх Наприклад, упаковка, згідно з даним винахограней 16, зміцнюючі накладки 64 збільшують жодом, вимагає наявності щонайменше однієї пари рсткість дугоподібних подовжніх граней 16 після дугоподібних подовжніх граней 16 і 18, а дугоподівиготовлення даної упаковки. З цієї причини вигобні поперечні грані 20 і 22 не є обов'язковими. При товлена упаковка, як з подовжніми борозенками цьому подовжні борозенки 60 можуть мати різну 60, так і без них, навряд чи піддасться деформації форму в перерізі, що відрізняється від тієї, яка від впливу зовнішньої сили. Оскільки дані зміцнюпоказана на наданих кресленнях. А внутрішній ючі накладки 64 розміщені біля отвору корпуса 8 каркас може бути представлений звичайним внуткоробки, то відкритий кінець 12 коробки 2 захищерішнім каркасом без зон згину. ний від деформації. Ця обставина гарантує і полеІ, нарешті, даний винахід застосовний не тільгшує відкривання і закриття, особливо закривання ки до упаковки з відкидною кришкою, але також і кришки 6. до упаковки, що має кришку з язичком. Зміцнюючі накладки 64, або клей 66 можуть використовуватися для того, щоб склеїти корпус 8 11 91770 12 13 91770 14 15 Комп’ютерна верстка М. Ломалова 91770 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
