Упаковка для тютюнових виробів

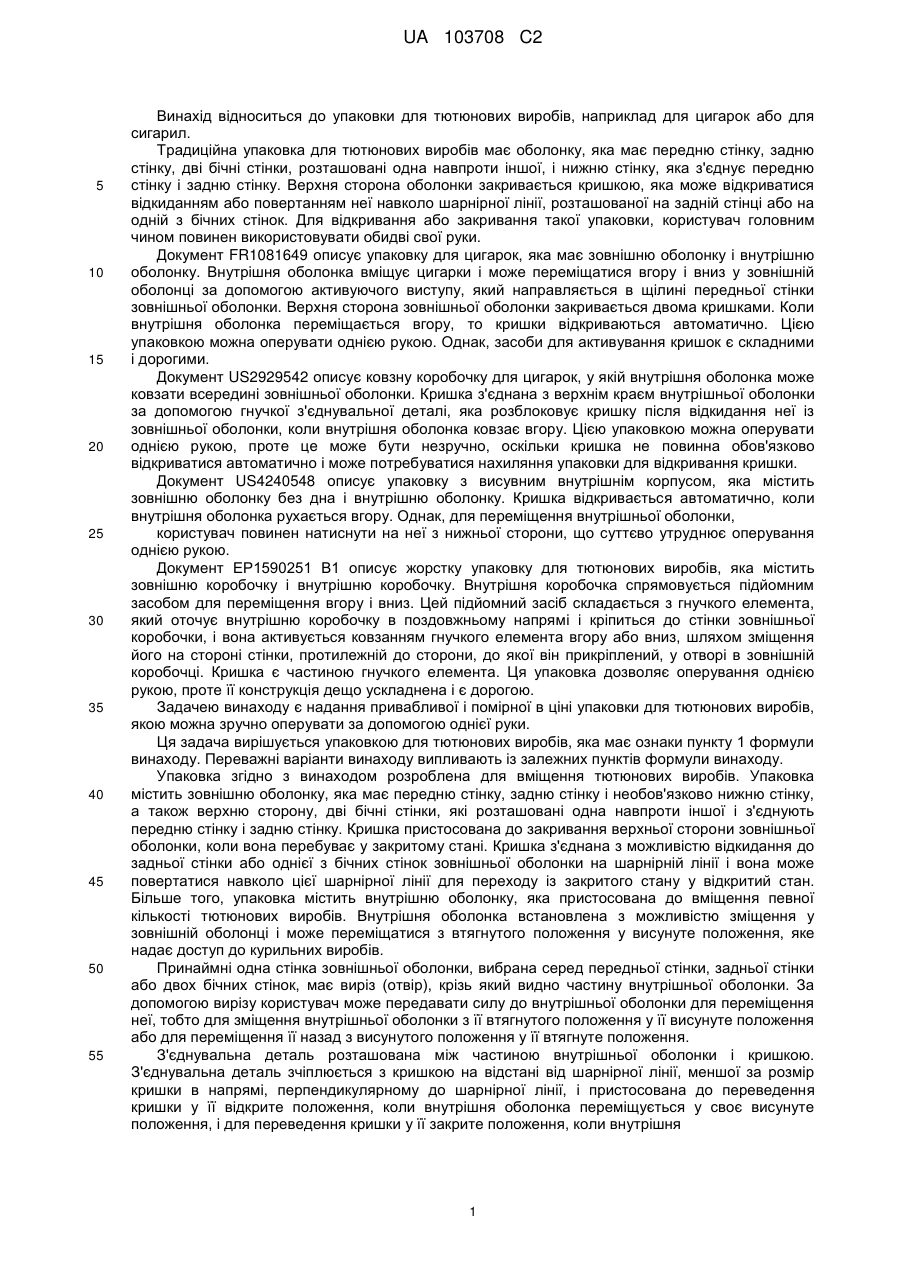

Реферат: Упаковка (1) для тютюнових виробів має зовнішню оболонку (2), кришку (4), яка пристосована до закривання верхньої сторони зовнішньої оболонки (2) і може повертатися навколо шарнірної лінії, і внутрішню оболонку (6). Внутрішня оболонка (6) містить певну кількість тютюнових виробів і може зміщуватися у зовнішній оболонці (2) з втягнутого положення у висунуте положення, яке дозволяє доступ до тютюнових виробів. Виріз (20) у зовнішній оболонці (2) відкриває частину внутрішньої оболонки (6) і надає можливість передачі сили до внутрішньої оболонки (6) для переміщення внутрішньої оболонки (6). З'єднувальна деталь (50) штовхає кришку (4) у її відкрите положення, коли внутрішня оболонка (6) переміщається у своє висунуте положення і переводить кришку (4) у її закрите положення, коли внутрішня оболонка (6) переміщається у своє втягнуте положення. UA 103708 C2 (12) UA 103708 C2 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до упаковки для тютюнових виробів, наприклад для цигарок або для сигарил. Традиційна упаковка для тютюнових виробів має оболонку, яка має передню стінку, задню стінку, дві бічні стінки, розташовані одна навпроти іншої, і нижню стінку, яка з'єднує передню стінку і задню стінку. Верхня сторона оболонки закривається кришкою, яка може відкриватися відкиданням або повертанням неї навколо шарнірної лінії, розташованої на задній стінці або на одній з бічних стінок. Для відкривання або закривання такої упаковки, користувач головним чином повинен використовувати обидві свої руки. Документ FR1081649 описує упаковку для цигарок, яка має зовнішню оболонку і внутрішню оболонку. Внутрішня оболонка вміщує цигарки і може переміщатися вгору і вниз у зовнішній оболонці за допомогою активуючого виступу, який направляється в щілині передньої стінки зовнішньої оболонки. Верхня сторона зовнішньої оболонки закривається двома кришками. Коли внутрішня оболонка переміщається вгору, то кришки відкриваються автоматично. Цією упаковкою можна оперувати однією рукою. Однак, засоби для активування кришок є складними і дорогими. Документ US2929542 описує ковзну коробочку для цигарок, у якій внутрішня оболонка може ковзати всередині зовнішньої оболонки. Кришка з'єднана з верхнім краєм внутрішньої оболонки за допомогою гнучкої з'єднувальної деталі, яка розблоковує кришку після відкидання неї із зовнішньої оболонки, коли внутрішня оболонка ковзає вгору. Цією упаковкою можна оперувати однією рукою, проте це може бути незручно, оскільки кришка не повинна обов'язково відкриватися автоматично і може потребуватися нахиляння упаковки для відкривання кришки. Документ US4240548 описує упаковку з висувним внутрішнім корпусом, яка містить зовнішню оболонку без дна і внутрішню оболонку. Кришка відкривається автоматично, коли внутрішня оболонка рухається вгору. Однак, для переміщення внутрішньої оболонки, користувач повинен натиснути на неї з нижньої сторони, що суттєво утруднює оперування однією рукою. Документ ЕР1590251 В1 описує жорстку упаковку для тютюнових виробів, яка містить зовнішню коробочку і внутрішню коробочку. Внутрішня коробочка спрямовується підйомним засобом для переміщення вгору і вниз. Цей підйомний засіб складається з гнучкого елемента, який оточує внутрішню коробочку в поздовжньому напрямі і кріпиться до стінки зовнішньої коробочки, і вона активується ковзанням гнучкого елемента вгору або вниз, шляхом зміщення його на стороні стінки, протилежній до сторони, до якої він прикріплений, у отворі в зовнішній коробочці. Кришка є частиною гнучкого елемента. Ця упаковка дозволяє оперування однією рукою, проте її конструкція дещо ускладнена і є дорогою. Задачею винаходу є надання привабливої і помірної в ціні упаковки для тютюнових виробів, якою можна зручно оперувати за допомогою однієї руки. Ця задача вирішується упаковкою для тютюнових виробів, яка має ознаки пункту 1 формули винаходу. Переважні варіанти винаходу випливають із залежних пунктів формули винаходу. Упаковка згідно з винаходом розроблена для вміщення тютюнових виробів. Упаковка містить зовнішню оболонку, яка має передню стінку, задню стінку і необов'язково нижню стінку, а також верхню сторону, дві бічні стінки, які розташовані одна навпроти іншої і з'єднують передню стінку і задню стінку. Кришка пристосована до закривання верхньої сторони зовнішньої оболонки, коли вона перебуває у закритому стані. Кришка з'єднана з можливістю відкидання до задньої стінки або однієї з бічних стінок зовнішньої оболонки на шарнірній лінії і вона може повертатися навколо цієї шарнірної лінії для переходу із закритого стану у відкритий стан. Більше того, упаковка містить внутрішню оболонку, яка пристосована до вміщення певної кількості тютюнових виробів. Внутрішня оболонка встановлена з можливістю зміщення у зовнішній оболонці і може переміщатися з втягнутого положення у висунуте положення, яке надає доступ до курильних виробів. Принаймні одна стінка зовнішньої оболонки, вибрана серед передньої стінки, задньої стінки або двох бічних стінок, має виріз (отвір), крізь який видно частину внутрішньої оболонки. За допомогою вирізу користувач може передавати силу до внутрішньої оболонки для переміщення неї, тобто для зміщення внутрішньої оболонки з її втягнутого положення у її висунуте положення або для переміщення її назад з висунутого положення у її втягнуте положення. З'єднувальна деталь розташована між частиною внутрішньої оболонки і кришкою. З'єднувальна деталь зчіплюється з кришкою на відстані від шарнірної лінії, меншої за розмір кришки в напрямі, перпендикулярному до шарнірної лінії, і пристосована до переведення кришки у її відкрите положення, коли внутрішня оболонка переміщується у своє висунуте положення, і для переведення кришки у її закрите положення, коли внутрішня 1 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 оболонка переміщується у своє втягнуте положення. Таким чином, кришка автоматично відкривається і, відповідно, закривається, коли користувач переміщає внутрішню оболонку. Виріз у зовнішній оболонці, який пристосований до надання можливості передачі сили до внутрішньої оболонки для переміщення неї, може пристосовуватися до надання можливості прикладання сили до внутрішньої оболонки для переміщення неї. У цей спосіб користувач може класти свій великий палець для захоплення завдяки вирізу і зміщення внутрішньої оболонки легким натисканням на внутрішню оболонку і переміщенням великого пальця в напрямі до кришки або, відповідно, від кришки. Виріз може проходити по більше ніж одній стінці зовнішньої оболонки, наприклад в кутовій ділянці між передньою стінкою і однією з бічних стінок. Більше того, більше ніж один виріз є також можливим. Також можна, щоб нижня стінка зовнішньої оболонки містила частину вирізу або додатковий виріз. В альтернативних варіантах виконання, привідний засіб для переміщення внутрішньої оболонки прикріплений до внутрішньої оболонки і проходить крізь виріз. Упаковкою згідно з винаходом можна оперувати дуже зручним способом. На противагу до традиційної упаковки, яку користувач повинен утримувати однією рукою, коли він або вона відкриває кришку іншою рукою, упаковку згідно з винаходом можна тримати або оперувати нею саме за допомогою однієї руки. Користувач може утримувати її в одній руці, наприклад задню стінку зовнішньої оболонки, яка повернута до його або її долоні, і він або вона може використовувати свій великий палець для захоплення за допомогою вирізу і зміщення внутрішньої оболонки легким натисканням на неї і переміщенням великого пальця в напрямі до кришки або, відповідно, від кришки (або альтернативно зміщенням внутрішньої оболонки за допомогою вищезгаданого привідного засобу). Завдяки з'єднувальній деталі кришка відкривається і закривається автоматично. Більше того, упаковка згідно з винаходом дозволяє одержувати привабливий дизайн і вона може виготовлятися за помірну ціну. Користування упаковкою згідно з винаходом однією рукою є в багатьох ситуаціях вигідним, наприклад під час водіння, під час роботи з комп'ютером, під час розмови по телефону і так далі або головним чином, коли користувач готовий використовувати тільки одну руку і хоче взяти тютюновий виріб. Упаковка може гарно лежати в руці користувача і користування упаковкою однією рукою є швидким і зручним. З'єднувальна деталь може виконуватися як шарнірна з'єднувальна деталь, яка має принаймні один шарнір, наприклад шарнірну лінію, по якій головним чином плоска з'єднувальна деталь з'єднана з можливістю відкидання з кришкою або внутрішньою оболонкою. Шарнірна з'єднувальна деталь може також виготовлятися, наприклад, з металу (наприклад, виконана як дріт) або з пластику. Однак, також можна, щоб з'єднувальна деталь не містила шарнір або шарніри, наприклад з'єднувальна деталь, виготовлена з гнучкого матеріалу і прикріплена без можливості відкидання до кришки і внутрішньої оболонки так, що з'єднувальна деталь пружно згинається, коли кришка відкривається або закривається. Внутрішню оболонку можна поміщати всередину зовнішньої оболонки у її втягнуте положення. Однак, зовнішня оболонка може також виконуватися як менш універсальна конструкція так, що зовнішня оболонка і кришка у закритому стані повністю не охоплюють внутрішню оболонку у її втягнутому положенні. В прикладі останнього дизайну частина внутрішньої оболонки виступає на нижньому кінці зовнішньої оболонки, коли кришка закрита. В переважних варіантах виконання винаходу, кришка містить верхню стінку, яка має передній край, задній край, два бічні краї і нижню сторону. Верхня стінка кришки закриває верхню сторону зовнішньої оболонки, коли кришка перебуває у своєму закритому стані, при цьому шарнірна лінія кришки розташована на задньому краї або на одному з бічних країв верхньої стінки. Оскільки шарнірна лінія кришки по суті розташована на тому ж рівні що й верхня стінка кришки (коли вона закрита), то з'єднувальна деталь може виконуватися простим і надійним способом. Більше того, ця геометрична і технічна ознака дозволяє одержувати привабливий дизайн. В переважному дизайні з'єднувальної деталі, внутрішня оболонка містить задню стінку або бічну стінку, яка має верхній край, при цьому з'єднувальна деталь виступає з цього верхнього краю і містить першу шарнірну лінію біля або на ділянці цього верхнього краю і другу шарнірну лінію на нижній стороні верхньої стінки. Переважно, відстань між першою шарнірною лінію і другою шарнірною лінією з'єднувальної деталі більша за відстань між шарнірною лінією кришки і другою шарнірною лінією з'єднувальної деталі, наприклад більшу на 0,4мм - 1,8мм або на приблизно 0,7 мм. З описаних детальніше нижче варіантів виконання стане очевидним, що ця умова дозволяє економити простір, надійне і гладке з'єднання між внутрішньою оболонкою і кришкою. 2 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 Інша переважна геометрична умова для надійного функціонування кришки полягає в тому, що у своєму закритому стані відношення відстані між першою шарнірною лінією з'єднувальної деталі і шарнірною лінією кришки до відстані між шарнірною лінією кришки і другою шарнірною лінією з'єднувальної деталі становить 0,5-1,0, переважно 0,70-0,85, наприклад приблизно 0,78. Знову, ця умова стане очевидною з варіантів виконання, описаних детальніше нижче. Коли шарнірна лінія кришки розташована на задньому краї або біля одного з бічних країв верхньої стінки, то скошений край може проходити від принаймні краю верхньої стінки, розташованого навпроти шарнірної лінії кришки. Скошений край сформований похилим або криволінійним так, що він не контактує із стінками зовнішньої оболонки під час процесу закривання кришки і так, що він прилаштовується в зовнішній оболонці, коли кришка перебуває у своєму закритому стані. Таким чином, він полегшує процес закривання шляхом спрямування кришки у верхній простір зовнішньої оболонки, стабілізує упаковку, коли вона закрита, і забезпечує кращий захист для вмістів упаковки. Скошений край може також проходити від інших країв верхньої стінки, відмінних від краю, який містить шарнірну лінію кришку. Кришка, виконана у цей спосіб, може виглядати по суті плоскою, коли вона закрита, що надає упаковці цікавий і привабливий зовнішній вигляд. В переважних варіантах, скошений край формується із заготовки зовнішньої оболонки, яка містить заготовку кришки. Скошений край може мати різні форми. Трикутній формі надають перевагу, оскільки її можна легко одержувати із заготовки і вона є стійкою. Можливі також інші форми, наприклад чотирикутна або багатокутна форма або форма, яка містить принаймні одну криволінійну поверхню. В інших варіантах виконання упаковки згідно з винаходом, скошений край проходить від принаймні краю верхньої стінки, розташованого навпроти шарнірної лінії кришки. Цей скошений край проходить головним чином перпендикулярно до верхньої стінки кришки і видимий, коли кришка перебуває у своєму закритому стані. Таким чином, це не є скошений край, як описано вище, який надає більш традиційного зовнішнього вигляду упаковці, також можна, щоб кришка мала скошений край, у якій її шарнірна лінія не розташована на її верхній стінці, а розташована на такому скошеному краї. Внутрішня оболонка упаковки може мати передню стінку, яка надає ділянку вільного доступу, яка полегшує доступ до вмістів внутрішньої оболонки, коли внутрішня оболонка перебуває у своєму висунутому положенні. Ця ділянка вільного доступу може виконуватися, наприклад, як виріз в передній стінці або за допомогою частини передньої стінки, яка має опущений верхній край, або за допомогою передньої стінки, яка має головним чином низький верхній край. Переважно, коли внутрішня оболонка перебуває у своєму втягнутому положенні, то ділянка вільного доступу внутрішньої оболонки не налягає на виріз зовнішньої оболонки, тобто ділянка вільного доступу не видима, коли упаковка закрита. Це покращує зовнішній вигляд упаковки. Головним чином внутрішня оболонка може мати передню стінку і задню стінку, нижню стінку, а також дві бічні стінки, які з'єднують передню стінку і задню стінку і розташовані одна навпроти іншої. Однак, також можна, щоб внутрішня оболонка мала легшу конструкцію, у якій не усі вищезгадані стінки виконані як стінні грані. В легшій конструкції може застосовуватися внутрішня обгортка або пакунок для забезпечення додаткового захисту вмістам упаковки. В переважних варіантах виконання винаходу, передня стінка внутрішньої оболонки містить підсилюючу структуру для покращення свого потенціалу протидії, коли користувач торкається цієї передньої стінки крізь виріз для переміщення внутрішньої оболонки. Така структура може виготовлятися з двошарового або тришарового картону, наприклад, використовуючи картонні пластинки, одержані із заготовки внутрішньої оболонки. Також можна застосовувати окрему підсилюючу стінку, яка кріпиться до решти внутрішньої оболонки. Альтернативно або додатково до цієї підсилюючої структури, у внутрішню оболонку може вставлятися підсилююча вставка. Підсилююча вставка може виконуватися, наприклад, як пластиковий контейнер, переважно виготовлений литтям під тиском. Така конструкція все ще використовує внутрішню оболонку, наприклад, виготовлену з картонної заготовки, яка кріпиться до кришки за допомогою з'єднувальної деталі. Також можна обходитися без такої картонної внутрішньої оболонки і виконувати внутрішню оболонку як пластиковий контейнер, який забезпечує бажану жорсткість. У цьому випадку, принаймні частина з'єднувальної деталі може виконуватися як частина пластикового контейнера, проте також можна кріпити з'єднувальну деталь, повністю сформовану із заготовки кришки (наприклад, як частина заготовка зовнішньої оболонки), до пластикового контейнера при складанні упаковки. 3 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 Переважно, виріз зовнішньої оболонки виконується в її передній стінці. Це місце, яке дозволяє зручне користування упаковкою. Однак, також можна виконувати виріз на іншій стінці або на ділянці, яка проходить по двом стінкам, або виконувати більше ніж один виріз. Виріз зовнішньої оболонки може розташовуватися на бічній ділянці її передньої стінки, тобто, не на центральній ділянці. Це особливо вигідно, коли внутрішня оболонка має передню стінку, яка має ділянку вільного доступу (дивіться вище), оскільки, у цьому випадку, виріз зовнішньої оболонки може виконуватися у місці, де він не налягає на ділянку вільного доступу внутрішньої оболонки, коли внутрішня оболонка перебуває у своєму втягнутому положенні. Більше того, у цій конструкції, передня стінка зовнішньої оболонки має велику суцільну ділянку, яка може використовуватися, наприклад, для інформації, яка застерігає від паління. Виріз зовнішньої оболонки може формуватися із заготовки зовнішньої оболонки, у якій принаймні частина матеріалу заготовки ділянки вирізу загинається на внутрішню поверхню зовнішньої оболонки. У цей спосіб краї вирізу не є гострими або деякою мірою нерівними, проте вони визначаються відповідними лініями згину, які є гладкими і забезпечують більшу товщину ділянки стінки, яка оточує виріз. Може бути вигідним, коли матеріал заготовки не загинається на верхньому краї вирізу, оскільки такий край не видно детально, коли користувач утримує упаковку звичайним чином, тоді як загнута назад частина на верхньому краї вирізу могла б перешкоджати вільному складанню упаковки. В переважних варіантах виконання винаходу, внутрішня оболонка містить навпроти вирізу зовнішньої оболонки поверхню для покращення захоплення. Така поверхня для покращення захоплення може представляти собою, наприклад рельєфну структуру, виконану в матеріалі стінки внутрішньої оболонки або сформовану етикеткою, приклеєною до внутрішньої оболонки на розглядуваній ділянці. Іншим варіантом є виріз, наприклад у двошаровій структурі стінки внутрішньої оболонки, у якій зовнішній шар містить ряд вирізів, тоді як внутрішній шар, накладений на зовнішній шар, є гладким. Інші варіанти виконання містять високофрикційне покриття або гумоподібне покриття, нанесене або на стінку або на ділянку стінки внутрішньої оболонки, або на етикетку, приклеєну до внутрішньої оболонки на розглядуваній ділянці. Поверхня для покращення захоплення полегшує оперування упаковкою, оскільки вона підвищує сили тертя для, наприклад, великого пальця користувача. В переважних варіантах виконання упаковки, яка містить привідний засіб для переміщення внутрішньої оболонки, який прикріплений до внутрішньої оболонки і проходить крізь виріз, як зазначено вище, внутрішня оболонка здатна блокуватися у своєму втягнутому положенні, при цьому блокування здатне усуватися за допомогою привідного засобу, при цьому необов'язково внутрішня оболонка зміщується пружиною у своє висунуте положення. У цьому випадку, виріз може містити щілину, яка проходить паралельно напряму руху внутрішньої оболонки, а також розширену ділянку на нижньому кінці щілини, при цьому частина привідного засобу здатна блокуватися у розширеній ділянці вирізу і здатна вивільнятися натисканням на привідний засіб. Такий тип привідного засобу легкодоступний для користувача. Коли передбачається пружина, то упаковка може відкриватися простим чином, наприклад, саме натисканням на привідний засіб. Зовнішня оболонка може мати форму коробочки. Вона може також мати заокруглені краї, у якій переважно поздовжні краї між передньою стінкою і обома бічними стінками є заокругленими. Іншим варіантом для форми зовнішньої оболонки є форма з шестикутним або восьмикутним поперечним перерізом, у якій бічні стінки або передня стінка містить бічні грані, сформовані з решти відповідної бічної стінки або з решти передньої стінки (або задньої стінки) по лініям згину, які проходять паралельно поздовжній осі упаковки. Такі форми надають привабливий зовнішній вигляд упаковці, тоді як додаткові витрати на виробництво є помірними. Форма внутрішньої оболонки може належним чином регулюватися. В переважних варіантах виконання винаходу, зовнішня оболонка і/або внутрішня оболонка упаковки складається з відповідної заготовки. Відповідна заготовка може виготовлятися з 2картону (цей термін включає ламінований картон або картон з покриттям) з масою 180 г/м 290 2 г/м . Це включає добре відомі технології. Картонні заготовки можуть мати великий різновид дизайнів. Однак, також можливі інші матеріали для компонентів упаковки, наприклад картон, який має масу, яка знаходиться зовні вищевказаного інтервалу, або ламіновані матеріали або пластичні матеріали. Точніше, упаковка може містити, наприклад, картон, ламінований картон, картон з покриттям, пластичні матеріали, метали, такі як алюміній, і/або пластинчасті матеріали (головним чином) з товщиною 50 мкм - 2000 мкм. Картон може класифікуватися за своєю вагою 22 (масою) на одиницю площі, яка може становити 180 г/м 290 г/м . Картон може також 4 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 класифікуватися за своєю товщиною, яка може становити 250 мкм - 500 мкм (вимірювана згідно зі стандартом ISO 534). Іншим способом класифікації картону є визначення його жорсткості, яка може становити 5 мН - 25 мН при вимірюванні згідно зі стандартом ISO 2493:1992(E). Коротко кажучи, стандарт ISO 2493 описує визначення опору згинанню паперу і картону. Результати виражаються у вигляді сили, яка діє перпендикулярно до консольно закріпленої дослідницької деталі шириною 38 мм поблизу її вільного кінця по довжині згину 50 мм при згині деталі на 15°. Для з'єднувальної деталі існує багато дизайнів. Наприклад, вона може формуватися частиною заготовки зовнішньої оболонки і частиною заготовки внутрішньої оболонки, при цьому обидві частини склеюються під час складання упаковки. Або вона може формуватися частиною заготовки зовнішньої оболонки і приклеюватися безпосередньо до внутрішньої оболонки. Або вона може формуватися частиною заготовки внутрішньої оболонки і приклеюватися до кришки, яка переважно виготовляється з частини заготовки зовнішньої оболонки. Що стосується форми з'єднувальної деталі, то вона може бути відносно вузькою в напрямі вздовж шарнірної лінії кришки. Але вона може також мати найбільшу або майже найбільшу можливу ширину, вимірювану в цьому напрямі. Головним чином, більша ширина підвищує жорсткість конструкції. Трапецієвидна форма з'єднувальної деталі, наприклад, забезпечує велике видовження там, де вимагається покращення міцності, а також надає похилі краї, які можуть полегшувати складання упаковки. В інших варіантах виконання, з'єднувальна деталь надається у вигляді металевої деталі, з'єднаної з внутрішньою оболонкою і з кришкою, або вона надається у вигляді дроту, з'єднаного з внутрішньою оболонкою і з кришкою, або вона надається у вигляді плас-тикової деталі, з'єднаної з внутрішньою оболонкою і з кришкою. Наприклад, з'єднувальна деталь, виконана як плоска гнучка металева деталь або плоска гнучка пластикова деталь, може використовуватися, коли з'єднувальна деталь не містить шарніру або шарнірів, наприклад, коли з'єднувальна деталь з'єднана з кришкою і внутрішньою оболонкою упаковки без можливості відкидання так, що з'єднувальна деталь пружно згинається, коли кришка відкривається або закривається. Більше того, упаковка може містити механізм для створення шуму, пристосований до роботи, коли кришку відкидають із закритого стану у відкритий стан і/або з відкритого стану у закритий стан. Наприклад, механізм для створення шуму може містити вухо, яке розташоване на кришці і взаємодіє з контр-деталлю, розташованою на зовнішній оболонці, і/або вухо, яке розташоване на зовнішній оболонці і взаємодіє з контр-деталлю, розташованій на кришці. Коли вухо треться об свою контр-деталь під час активування кришки, то виробляється шум, який має привабливий ефект. Упаковка згідно з винаходом не обмежується дизайном, який має одну внутрішню оболонку, яка містить тільки одну партію або пакунок тютюнових виробів. Винахід також спрямований на упаковки, які містять одну внутрішню оболонку, яка містить більше ніж один пакунок, і він додатково спрямований на упаковки, які містять більше ніж одну внутрішню оболонку. Наприклад, упаковка може містити принаймні дві внутрішні оболонки, які розташовані одна поруч з іншою. У цьому випадку, переважно, кришка з'єднана з можливістю відкидання із задньою стінкою зовнішньої оболонки. Кришка може формуватися з принаймні двох окремих частин, які розташовані одна поруч з іншою і з'єднані з можливістю відкидання із задньою стінкою зовнішньої оболонки, при цьому кожна з окремих частин кришки з'єднана з однією з внутрішніх оболонок. Передня стінка зовнішньої оболонки може мати принаймні один виріз, пристосований до відкривання частини кожної з внутрішніх оболонок і для надання можливості передачі або прикладання зусилля до кожної з внутрішніх оболонок для переміщення відповідної внутрішньої оболонки і активування відповідної частини кришки за допомогою з'єднувальної деталі або шарнірної з'єднувальної деталі. Цей принаймні один виріз може бути єдиним вирізом на ділянці, яка надає доступ до усіх внутрішніх оболонок, або він може містити принаймні два вирізи: один для кожної оболонки. Упаковка згідно з винаходом може заповнюватися усіма видами тютюнових виробів, наприклад цигарками, сигарилами, сигарами, тютюновмісними стрижнями, бездимним тютюном, моделюючими паління пристроями (наприклад, електронними цигарками), інгаляторами, у яких не спалюють тютюн, або контейнерами з ароматизаторами. При заповненні тютюновими виробами, упаковка може покриватися, наприклад, целофаном або прозорою пластиковою (наприклад, поліпропіленовою) обгорткою, яка знімається або частково видаляється користувачем перед першим відкриванням упаковки. Такий вид обгорток допомагає у збереженні аромату і свіжості тютюнових виробів і служить запобіжним пакувальним засобом. 5 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 60 В іншому варіанті виконання упаковки для тютюнових виробів, зовнішня оболонка не має вирізу у своїй передній стінці, задній стінці або бічних стінках. У цьому варіанті виконання, зовнішня оболонка скоріше містить виріз у своїй нижній стінці (включаючи відсутнє дно). Іншими словами, цей варіант виконання може реалізовуватися, як описано вище. Для переміщення внутрішньої оболонки, користувач повинен натиснути на її дно (крізь нижній отвір зовнішньої оболонки), тоді як для втягування внутрішньої оболонки, користувач повинен вручну закрити кришку. Далі винахід додатково пояснюється за допомогою варіантів виконання. На кресленнях Фігура 1 зображає в частинах (а) - (є) декілька видів першого варіанту виконання упаковки для тютюнових виробів згідно з винаходом, тобто, в частині (а) - ізометричний вид упаковки, де кришка частково відкрита, в частині (d) - ізометричний вид упаковки, де кришка повністю відкрита, а внутрішня оболонка упаковки переведена у висунуте положення, в частині (с) - вид збоку упаковки, де кришка закрита, в частині (d) - вид збоку упаковки у стані згідно з частиною (b) і в частині (є) - поздовжній переріз упаковки в площині, яка містить центральну поздовжню вісь, Фігура 2 зображає в частині (а) вид зверху заготовки для зовнішньої оболонки упаковки згідно з Фігурою 1 і в частині (b) - вид зверху заготовки для внутрішньої оболонки упаковки згідно з Фігурою 1, Фігура 3 зображає в частинах (а) - (d) декілька видів другого варіанта виконання упаковки для тютюнових виробів згідно з винаходом, тобто, в частині (а) - ізометричний вид упаковки, де кришка частково відкрита, в частині (b) - ізометричний вид упаковки, де кришка повністю відкрита, а внутрішня оболонка упаковки переведена у висунуте положення, в частині (с) - вид знизу упаковки і в частині (d) - вид збоку упаковки у стані згідно з частиною (b), Фігура 4 зображає в частині (а) вид зверху заготовки для зовнішньої оболонки упаковки згідно з Фігурою 3 і в частині (b) - вид зверху заготовки для внутрішньої оболонки упаковки згідно з Фігурою 3, Фігура 5 зображає в частинах (а) і (b) ізометричні види третього варіанту виконання упаковки згідно з винаходом, яка містить два пакунки, тобто, в частині (а) з частково відкритою кришкою і в частині (b) з внутрішньою оболонкою упаковки у висунутому положенні і повністю відкритою кришкою, Фігура 6 зображає в частинах (а) і (b) ізометричні види четвертого варіанту виконання упаковки згідно з винаходом, тобто, в частині (а) з двокомпонентною частково відкритою кришкою і в частині (b) з двома внутрішніми оболонками упаковки у висунутому положенні, де двокомпонентна кришка повністю відкрита, і Фігура 7 зображає в частинах (а) - (с) декілька видів п'ятого варіанту виконання упаковки згідно з винаходом, тобто, в частині (а) - ізометричний вид упаковки, де кришка частково відкрита, в частині (b) - ізометричний вид упаковки, де кришка повністю відкрита, а внутрішня оболонка упаковки переведена у висунуте положення, і в частині (с) - схематичний поздовжній переріз частин зовнішньої оболонки і внутрішньої оболонки упаковки, який показує роботу привідного засобу. Фігура 1 зображає перший варіант виконання упаковки 1 для тютюнових виробів. Упаковка 1 містить зовнішню оболонку 2, кришку 4, пристосовану до закривання зовнішньої оболонки 2, і внутрішню оболонку 6, яка здатна рухатися в зовнішній оболонці 2 з втягнутого положення (дивіться Фігуру 1(а)) у висунуте положення (дивіться Фігуру 1(b)). Внутрішня оболонка 6 вміщує пакунок 8 тютюнових виробів, наприклад пакунок цигарок. Пакунок 8 формується традиційним способом, наприклад обгортанням певної кількості цигарок, наприклад алюмінієвою фольгою або ламінованим алюмінієм папером. У стані упаковки 1, зображеному на Фігурі 1(b), пакунок 8 може легко відкриватися для виймання цигарки. Зовнішня оболонка 2 має передню стінку 10, задню стінку 12, дві бічні стінки 14 і нижню стінку 16. У варіанті виконання, верхня сторона 18 надає вільну ділянку поперечного перерізу. Передня стінка 10 містить виріз 20, тобто, отвір, який повністю проходить крізь передню стінку 10. У варіанті виконання, виріз 20 розташований приблизно в центральній ділянці передньої стінки 10. Кришка 4 з'єднується з верхнім краєм задньої стінки 12 за допомогою шарнірної лінії 22 так, що вона може відкидатися із закритого стану (дивіться Фігуру 1(с)) у повністю відкритий стан (дивіться Фігуру 1(b), Фігуру 1(d) і Фігуру 1(е)). У варіанті виконання, кришка 4 має верхню стінку 24, яка має передній край 26 і задній край 28 (дивіться Фігуру 1(d)), a також два бічні краї 30 (дивіться Фігуру 1(а)). її нижня сторона позначена позицією 32 (дивіться Фігуру 1(е)). Шарнірна лінія 22 проходить вздовж заднього краю 28 кришки 4 і сформована лінією згину заготовки, з якої формують зовнішню оболонку. 6 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 Більше того, кришка 4 має передню торцеву стінку 34, яка проходить від переднього краю 26, і дві бічні торцеві стінки 36, які проходять від двох бічних країв 30 верхньої стінки 24 кришки 4. Як можна побачити на Фігурах 1(а), (b), (d) і (є), торцеві стінки 34 і 36 мають "скошену" форму. Це означає, що вони виходять з переднього краю 26 і, відповідно, бічних країв 30 дещо з нахилом всередину так, що торцеві стінки 34 і 36 можуть входити у внутрішній простір зовнішньої оболонки 2, коли кришка 4 закрита. Тому, торцеві стінки 34 і 36 не видимі, коли кришка 4 закрита (дивіться Фігуру 1(с)). Іншими словами, коли кришка 4 закрита, то можна бачити тільки її верхню стінку 24, яка надає упаковці 1 привабливого вигляду. Коли кришка 4 закрита, то торцеві стінки 34 і 36 розташовані всередині зовнішньої оболонки 2 і стабілізують упаковку 1. У варіанті виконання, торцеві стінки 34 і 36 мають трикутний поперечний переріз (дивіться Фігуру 1(е)), який забезпечує головним чином велику міцність останніх. Більше того, скошена або похила форма торцевих стінок 34, 36 полегшує процес закривання кришки 4. У варіантах виконання згідно з Фігурою 1, форма поперечного перерізу торцевих стінок не трикутна, а інша, наприклад більш або менш заокруглена. Внутрішня оболонка 6 має передню стінку 40 і задню стінку 42 (дивіться Фігуру 1(е)), дві бічні стінки 44 (дивіться Фігуру 1(d)), а також нижню стінку 46 (дивіться Фігуру 1(е)). Верхній край передньої стінки 40 і частина верхніх країв бічних стінок 44 розташовані під верхнім краєм задньої стінки 42 (дивіться Фігуру 1(b) і Фігуру 1(d)), який надає ділянку 48 вільного доступу для полегшення виймання тютюнових виробів з пакунку 8. На ділянці вирізу 20 зовнішньої оболонки 2 передня стінка 40 внутрішньої оболонки 6 покрита високофрикційним матеріалом, який покращує захоплення, наприклад гумоподібним матеріалом. Внутрішня оболонка 6 кріпиться до кришки 4 за допомогою шарнірної з'єднувальної деталі 50. Як зображено на Фігурі 1(b), з'єднувальна деталь 50 проходить по більшій частині ширини упаковки 1. Фігура 1(е) зображає частини з'єднувальної деталі 50 і пояснює як вона працює. У варіанті виконання, з'єднувальна деталь 50 проходить від верхнього краю задньої стінки 42 внутрішньої оболонки 6 на першій шарнірній лінії 52. З'єднувальна деталь 50 прикріплена до нижньої сторони 32 верхньої стінки 24 кришки 4 на другій шарнірній лінії 54. З'єднувальна деталь 50 може повертатися навколо шарнірних ліній 52 і 54. Більше того, у варіанті виконання, відстань між першою шарнірною лінією 52 і другою шарнірною лінією 54 більша за відстань між другою шарнірною лінією 54 і шарнірною лінією 22 кришки 4, наприклад на приблизно 0,7 мм. Коли кришка 4 перебуває у своєму закритому стані (дивіться Фігуру 1(с)), то користувач може поміщати упаковку 1 в долоні однієї із своїх рук, торкатися передньої стінки 40 внутрішньої оболонки 6 крізь виріз 20 у зовнішній оболонці 2 своїм великим пальцем і рухати палець вгору. У цей спосіб, користувач зміщує внутрішню оболонку 6 із свого втягнутого положення вгору, доки вона не досягне свого повністю висунутого положення. Під час переміщення внутрішньої оболонки 6, з'єднувальна деталь 50 відкриває кришку 4 повертанням неї навколо шарнірної лінії 22. Оскільки протягом усього цього переміщення шарнірні лінії 22, 52 і 54 формують трикутник у площині з Фігури 1(е), то відкидання кришки 4 є досконалим. Спершу, у варіанті виконання, коли кришка 4 закрита, відношення відстані між першою шарнірною лінією 52 з'єднувальної деталі 50 і шарнірною лінією 22 кришки 4 до відстані між шарнірною лінією 22 кришки 4 і другою шарнірною лінією 54 з'єднувальної деталі 50 становить приблизно 0,78. Це припускає, що, з одного боку, до кришки 4 прикладається достатній крутний момент під час початкових переміщень процесу відкривання, тоді як, з іншого боку, верхній край внутрішньої оболонки 6, тобто перша шарнірна лінія 52, не розташований набагато нижче шарнірної лінії 22, тобто з'єднувальний механізм не залишає великого простору у верхній частині внутрішньої оболонки 6, коли внутрішня оболонка 6 перебуває у своєму втягнутому положенні. Коли користувач рухає свій великий палець вниз, то внутрішня оболонка 6 зміщується назад у своє втягнуте положення і з'єднувальна деталь 50 опускає кришку 4 у її закрите положення. Можуть також вибиратися інші числові значення, представлені вище. Фахівець у цій галузі може оптимізувати геометричну форму з'єднувальної деталі 50, яка залежить від реальних розмірів зовнішньої оболонки 2 і внутрішньої оболонки 6. Фігура 2 зображає заготовку 60 зовнішньої оболонки 2 (дивіться Фігуру 2(а)), а також заготовку 70 внутрішньої оболонки 6 (дивіться Фігуру 2(b)). У варіанті виконання, обидві 2 2 заготовки виготовляються з картону звичайної товщини, наприклад з масою 180 г/м -290 г/м . Також можливі інші матеріали для заготовки, наприклад ламінований картон або пластичні матеріали. 7 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фігурі 2(а) передня стінка 10, задня стінка 12, бічні стінки 14 і нижня стінка 16 зовнішньої оболонки 2 вказані своїми позиційними позначеннями. Більше того, будь-які вуха для приклеювання позначені позицією 62, а будь-які лінії для розрізання позначені позицією 63. Лінії, не вказані позиційними позначеннями, є звичайними лініями згину. Заштриховані ділянки повністю вирізаються. Передбачається ділянка вирізу 20, три вуха 64, які загинаються назад під час складання упаковки і приклеюються до внутрішньої сторони передньої стінки 10 для формування гладких і привабливих країв вирізу 20. Позиція 65 вказує ділянку для інформації, яка застерігає від паління. Розмір цієї ділянки встановлений національними правовими нормами. В заготовці 60 ділянка 65 розташована під вирізом 20. Подібно до вух 64 підсилювальна стінка 66 загинається назад під час складання зовнішньої оболонки 2 для підсилення неї і для формування привабливого верхнього краю передньої стінки 10. Фігура 2(а) також зображає як кришка 4, яка має верхню стінку 24 і торцеві стінки 34 і 36, формується із заготовки 60. Торцеві стінки 34 і 36 згинаються вздовж своїх відповідних ліній згину і кріпляться до нижньої сторони верхньої стінки 24 за допомогою відповідних вух 62 для приклеювання. Перша частина 68 шарнірної з'єднувальної деталі 50 розташована в вусі 62 передньої торцевої стінки 34 для приклеювання. Окремі етапи складання зовнішньої оболонки 2 із заготовки 60 очевидні для фахівця у цій галузі. Подібним способом заготовка 70 внутрішньої оболонки 6, зображена на Фігурі 2(b), має передню стінку 40, задню стінку 42, бічні стінки 44 і нижню стінку 46 внутрішньої оболонки 6 і, окрім того, деякі вуха 72 для приклеювання. Лінії для розрізання позначені позицією 73. Частина 74 є підсилювальною частиною, яка, після згинання і приклеювання до задньої стінки 42, стабілізує задню стінку 42 і надає привабливий верхній край задньої стінки 42. Підсилювальна грань 76 загинається назад (і переважно приклеюється) до внутрішньої сторони передньої стінки 40 для стабілізації передньої стінки 40 внутрішньої оболонки 6. Коли користувач просовує свій великий палець крізь виріз 20, то він або вона прикладає деяку силу до передньої стінки 40 внутрішньої оболонки 6. До тих пір, доки пакунок 8 у внутрішній оболонці 6 є повним або майже повним, передня стінка 40 внутрішньої оболонки 6 не припиняє чинити опір під цим тиском. Однак, під час використання упаковки 1, залишковий пакунок 8 стає меншим і більше не стабілізує внутрішню оболонку 6. Для цього, тверда передня стінка 40 є вигідною. На додаток до підсилюючої стінки 76 може використовуватися інші підсилююча стінка. Ця додаткова підсилююча стінка може бути частиною заготовки внутрішньої оболонки 6. Також можлива окрема підсилююча стінка, наприклад, виготовлена з міцнішого матеріалу, яка кріпиться під час процесу складання внутрішньої оболонки 6. Як альтернатива, внутрішня оболонка могла б виготовлятися повністю з достатньо міцного пластичного матеріалу, наприклад, як лита деталь. Фігура 2(b) також показує другу частину 78 з'єднувального елемента 50, яка вирізається з підсилюючої частини 74 вздовж трьох ліній 73 для розрізання. Знову, для фахівця у цій галузі очевидно як внутрішня оболонка 6 складається із заготовки 70. Після завершення складання зовнішньої оболонки 2 і внутрішньої оболонки 6 із заготовок 60 і, відповідно, 70, внутрішню оболонку 6 вставляють в зовнішню оболонку 2 крізь верхню сторону 18, а першу частину 68 і другу частину 78 з'єднувальної деталі 50 склеюють, наприклад, у положенні кришки 4, як зображено на Фігурі 1(а). Також можливі інші дизайни з'єднувальної деталі, наприклад з'єднувальна деталь, повністю виконана в заготовці зовнішньої оболонки, або з'єднувальна деталь, повністю виконана у заготовці внутрішньої оболонки. Більше того, форма з'єднувальної деталі може бути відмінною від форми, зображеної на Фігурі 2, наприклад, навіть бути ширшою з'єднувальною деталлю, яка повинна стабілізувати упаковку навіть у більшій мірі, ніж з'єднувальна деталь 50 упаковки 1. Фігура 3 зображає інший варіант виконання упаковки для тютюнових виробів, яка вказана позицією 80. Упаковка 80 подібна до описаної вище упаковки 1. Для цього, для більшості частин упаковки 80 використовуються ті ж позиційні позначення що й для упаковки 1. Ці частини, які включають відкривальний механізм кришки 4, далі не пояснюються. Основною відмінністю між упаковками 80 і 1 є зовнішня форма. В упаковці 80 зовнішня оболонка 2 має восьмикутний поперечний переріз (дивіться, зокрема, вид знизу згідно з Фігурою 3(с)). Ця восьмикутна форма одержується за допомогою бічних стінок 82, які відгинаються по 8 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 60 лініям згину 83 від передньої стінки 10 і, відповідно, задньої стінки 12. По визначенню, бічні стінки 82 розглядаються як частини передньої стінки 10 і, відповідно, задньої стінки 12, але вони могли б розглядатися також як частини бічних стінок 14. Фігура 4(а) зображає заготовку 84 для зовнішньої оболонки упаковки 80. У цьому випадку, ділянка 85 для інформації, яка застерігає від паління, розташована над вирізом передньої стінки. Головним чином, виріз в передній стінці зовнішньої оболонки не повинен налягати на ділянку вільного доступу внутрішньої оболонки, коли внутрішня оболонка перебуває у своєму втягнутому положенні. Заготовка 86 внутрішньої оболонки упаковки 80 зображена на Фігурі 4(b). Форма внутрішньої оболонки пристосована до форми зовнішньої оболонки, тобто, внутрішня оболонка також має восьмикутний поперечний переріз. На Фігурі 4(b) відповідні бічні стінки і лінії згину вказані позиціями 88 і, відповідно, 89. Іншим чином, пояснення, надане для складання упаковки 1 за допомогою заготовок 60 і 70, застосовується для складання аналогічним способом упаковки 80 за допомогою заготовок 84 і 86. Фігура 5 зображає третій варіант виконання упаковки для тютюнових виробів, яка вказана позицією 90. У цьому варіанті виконання, зовнішня оболонка 92 з вирізом 93 на своїй передній стінці може закриватися на своїй верхній стороні за допомогою відкидної кришки 94. Внутрішня оболонка 96 встановлюється з можливістю зміщення у зовнішній оболонці 92 і може переміщатися з втягнутого положення у висунуте положення. Кришка 94 кріпиться до внутрішньої оболонки 96 за допомогою з'єднувальної деталі. Як і перед цим, користувач може переміщати внутрішню оболонку 96 і автоматично відкривати кришку 94, захоплюючи, наприклад, великим пальцем крізь виріз 93 і рухаючи ковзним чином внутрішню оболонку 96 вгору. До цих пір упаковка 1 і упаковка 90 є дуже подібними. Однак, на противагу до упаковки 1 упаковка 90 є ширшою так, що її внутрішня оболонка 96 може вміщувати два пакунки 98 і 99 тютюнових виробів, наприклад цигарок. На практиці спершу споживають один пакунок, тоді як інший пакунок на початку залишається закритим для збереження його свіжості. Після цього, споживається інший пакунок. Четвертий варіант виконання упаковки для тютюнових виробів зображений на Фігурі 6. Ця упаковка позначена позицією 100. Упаковка 100 містить зовнішню оболонку 102 з двома вирізами 103 у своїй передній стінці. Кришка, яка з'єднана з можливістю відкидання з верхнім краєм задньої стінки зовнішньої оболонки 102, складається з двох частин: першої частини 104 і другої частини 105. Обидві частини 104 і 105 кришки не залежать одна від іншої. Зовнішня оболонка 102 вміщує дві внутрішні оболонки: першу внутрішню оболонку 106 і другу внутрішню оболонку 107. Перша внутрішня оболонка 106 вміщує один пакунок 108 тютюнових виробів, друга внутрішня оболонка 107 вміщує один пакунок 109 тютюнових виробів. Перша частина 104 кришки прикріплена до першої внутрішньої оболонки 106 за допомогою з'єднувальної деталі, виконаної як з'єднувальна деталь 50 варіанту виконання згідно з Фігурою 1. Подібним чином, друга частина 105 кришки кріпиться до другої внутрішньої оболонки 107 за допомогою відповідної з'єднувальної деталі. Тому, обидві внутрішні оболонки 106 і 107, які містять частини кришки, прикріплені до неї, тобто, перша частина 104 і, відповідно, друга частина 105, можуть переміщатися незалежно одна від іншої. Іншими словами, упаковку 100 можна розглядати як дві упаковки 1, розташовані одна поруч з іншої, із спільною зовнішньою оболонкою 102. Фігура 7 зображає п'ятий варіант виконання упаковки для тютюнових виробів, яка позначена позицією 110. Дизайн упаковки 110 дуже подібний до дизайну упаковки 1 згідно з Фігурою 1. Однак, упаковка 110 не має такого великого вирізу як виріз 20 упаковки 1. Упаковка 110 містить зовнішню оболонку 112, кришку 114, якою автоматично оперують за допомогою з'єднувальної деталі 115, і внутрішню оболонку 116, яка може переміщатися з втягнутого положення у висунуте положення. Коли кришка 114 закрита, то внутрішня оболонка 116 перебуває у своєму втягнутому положенні. Фігура 7(а) зображає проміжне положення, коли кришка 114 частково відкрита. На Фігурі 7(b), внутрішня оболонка 116 переведена у своє висунуте положення, а кришка 114 повністю відкрита. Внутрішня оболонка 116 утримує пакунок 118 цигарок, який все ще закритий у видах згідно з Фігурою 7(а) і Фігурою 7(b). Зовнішня оболонка 112 має передню стінку 120, яка має виріз 122, сформований як щілина 124, яка проходить паралельно напряму переміщення внутрішньої оболонки 116, плюс по суті круглу розширену ділянку 126 на нижньому кінці щілини 124. 9 UA 103708 C2 5 10 15 20 25 Фігура 7(с) зображає схематичний поздовжній переріз частин зовнішньої оболонки 112 і внутрішньої оболонки 116. Внутрішня оболонка 116 має передню стінку 128, на якій закріплений привідний засіб 130. У варіанті виконання, привідний засіб 130 має циліндричну симетрію, має основу 132, яка має великий діаметр і виступ 134, який має малий діаметр, і виготовляється з пластичного матеріалу. Саме основа 132 входить у розширену ділянку 126, тоді як виступ 134, який виходить з основи 132, може ковзати вздовж щілини 124. Коли внутрішня оболонка 116 перебуває у своєму втягнутому положенні і кришка 114 закрита, то основа 132 привідного засобу 130 знаходиться у розширеній ділянці 126, оскільки привідний засіб 130 зміщується по суті пружною дією внутрішньої оболонки 116 до лівої сторони у виді Фігури 7(с). У цьому стані основа 132 блокує привідний засіб 130, внутрішню оболонку 116, з'єднану з привідним засобом 130, і кришку 114, з'єднану з внутрішньою оболонкою 116. Тепер, коли користувач натискає на виступ 134, тобто, прикладає силу, спрямовану до правої сторони у виді Фігури 7(с), то основа 132 вивільняється з розширеної ділянки 126, а виступ 134 входить в щілину 124. Після цього, користувач може легко переміщати виступ 134 вгору, таким чином просуваючи внутрішню оболонку 116 і відкриваючи кришку 114. Фігура 7(а) зображає проміжне положення, а Фігура 7(b) зображає повністю висунуте положення внутрішньої оболонки 116. Для закривання упаковки 110, користувач переміщає виступ 134 вниз, доки основа 132 не заблокується у розширеній ділянці 126 вирізу 122. В модифікації упаковки 110, виріз 122 додатково має розширену ділянку на верхньому кінці щілини 124 так, що привідний засіб 130 також блокує внутрішню оболонку 116 у її висунутому положенні. В іншій модифікації упаковки 110, внутрішня оболонка 116 зміщується у її висунуте положення за допомогою пружини, розташованої між дном зовнішньої оболонки 112 і дном внутрішньої оболонки 116. Для відкривання цієї упаковки, користувач натискає на виступ 134 для вивільнення основи 132 з розширеної ділянки 126 і зразу ж після цього пружина переміщає внутрішню оболонку 116 у її висунуте положення. Для закривання упаковки, користувач зміщує привідний засіб 130 вниз проти дії сили пружини, доки основа 132 не заблокується у розширеній ділянці 126. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Упаковка для тютюнових виробів, яка має зовнішню оболонку (2; 92; 102; 112), яка має передню стінку (10; 120), задню стінку (12), а також верхню сторону (18), дві бічні стінки (14), які розташовані одна навпроти іншої і з'єднують передню стінку (10; 120) і задню стінку (12), кришку (4; 94; 104, 105; 114), пристосовану до закривання верхньої сторони (18) зовнішньої оболонки (2; 92; 102; 112), коли у закритому стані кришка (4; 94; 104, 105; 114) з'єднана з можливістю відкидання до задньої стінки (12) або однієї з бічних стінок (14) зовнішньої оболонки (2; 92; 102; 112) на шарнірній лінії (22) і здатна повертатися навколо шарнірної лінії (22) для переходу із закритого стану у відкритий стан, внутрішню оболонку (6; 96; 106, 107; 116), пристосовану до вміщення певної кількості тютюнових виробів і встановлену з можливістю зміщення в зовнішній оболонці (2; 92; 102; 112), при цьому внутрішня оболонка (6; 96; 106, 107; 116) здатна переміщатися з втягнутого положення у висунуте положення, яке дозволяє доступ до курильних виробів, виріз (20; 93; 103; 122) у принаймні одній стінці зовнішньої оболонки (2; 92; 102; 112), вибраної серед передньої стінки (10; 120), задньої стінки (12) або двох бічних стінок (14), при цьому виріз (20; 93; 103; 122) пристосований до відкривання частини внутрішньої оболонки (6; 96; 106, 107; 116) і до надання можливості передачі сили до внутрішньої оболонки (6; 96; 106, 107; 116) для переміщення внутрішньої оболонки (6; 96; 106, 107; 116), з'єднувальну деталь (50; 115) між частиною внутрішньої оболонки (6; 96; 106, 107; 116) і кришкою (4; 94; 104, 105; 114), яка виконана з можливістю зчеплення з кришкою (4; 94; 104, 105; 114) на відстані від шарнірної лінії (22), меншій за розмір кришки (4; 94; 104, 105; 114), в напрямі, перпендикулярному до шарнірної лінії (22), і пристосовану до штовхання кришки (4; 94; 104, 105; 114) у її відкритий стан при переміщенні внутрішньої оболонки (6; 96; 106, 107; 116) у її висунуте положення і для переведення кришки (4; 94; 104, 105; 114) у її закрите положення при переміщенні внутрішньої оболонки (6; 96; 106, 107; 116) у її втягнуте положення. 2. Упаковка за п. 1, яка відрізняється тим, що зовнішня оболонка (2; 92; 102; 112) має нижню стінку, при цьому дві бічні стінки (14) і нижня стінка (16) з'єднують передню стінку (10; 120) і задню стінку (12). 10 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 3. Упаковка за одним з пп. 1 або 2, яка відрізняється тим, що внутрішня оболонка (6; 96; 106, 107; 116) у своєму втягнутому положенні поміщена всередині зовнішньої оболонки (2; 92; 102; 112). 4. Упаковка за будь-яким із пп. 1-3, яка відрізняється тим, що з'єднувальна деталь (50; 115) є шарнірною з'єднувальною деталлю. 5. Упаковка за будь-яким із пп. 1-4, яка відрізняється тим, що кришка (4; 94; 104, 105; 114) має верхню стінку (24), яка має передній край (26), задній край (28), два бічні краї (30) і нижню сторону (32), і пристосована до закривання верхньої сторони (18) зовнішньої оболонки (2; 92; 102; 112), при цьому, коли кришка (4; 94; 104, 105; 114) перебуває у своєму закритому стані, то шарнірна лінія (22) розташована на задньому краї (28) або на одному з бічних країв (30) верхньої стінки (24). 6. Упаковка за п. 5, яка відрізняється тим, що внутрішня оболонка (6; 96; 106, 107; 116) має задню стінку (42) або бічну стінку(44), яка має верхній край, при цьому з'єднувальна деталь (50; 115) виступає із згаданого верхнього краю, який має першу шарнірну лінію (52) біля або на ділянці згаданого верхнього краю, і при цьому з'єднувальна деталь (50; 115) має другу шарнірну лінію (54) на нижній стороні (32) верхньої стінки (24). 7. Упаковка за п. 6, яка відрізняється тим, що відстань між першою шарнірною лінією (52) і другою шарнірною лінією (54) з'єднувальної деталі (50; 115) більша за відстань між шарнірною лінією (22) кришки (4; 94; 104, 105; 114) і другою шарнірною лінією (54) з'єднувальної деталі (50; 115) переважно на 0,4 мм - 1,8 мм, найпереважніше на приблизно 0,7 мм. 8. Упаковка за одним з пп. 6 або 7, яка відрізняється тим, що у закритому стані кришки (4; 94; 104, 105; 114) відношення відстані між першою шарнірною лінією (52) з'єднувальної деталі (50; 115) і шарнірною лінією (22) кришки (4; 94; 104, 105; 114) до відстані між шарнірною лінією (22) кришки (4; 94; 104, 105; 114) і другою шарнірною лінією (54) з'єднувальної деталі (50; 115) становить 0,5-1,0, переважно 0,70-0,85, найпереважніше приблизно 0,78. 9. Упаковка за будь-яким із пп. 5-8, яка відрізняється тим, що скошена торцева стінка (34) проходить від принаймні краю (26) верхньої стінки (24), протилежного до шарнірної лінії (22) кришки (4; 94; 104, 105; 114), при цьому скошена торцева стінка (34) виконана з можливістю прилаштування в зовнішній оболонці (2; 92; 102; 112), коли кришка (4; 94; 104, 105; 114) перебуває у своєму закритому стані. 10. Упаковка за п. 9, яка відрізняється тим, що скошена торцева стінка (34, 36) також проходить від зовнішніх країв (30) верхньої стінки (24), відмінних від краю (28), який містить шарнірну лінію (22) кришки (4; 94; 104, 105; 114). 11. Упаковка за одним з пп. 9 або 10, яка відрізняється тим, що скошена торцева стінка (34, 36) сформована із заготовки (60; 84) зовнішньої оболонки (2; 92; 102; 112), яка містить заготовку кришки (4; 94; 104, 105; 114), при цьому скошена торцева стінка (34, 36) переважно має форму поперечного перерізу, яка вибрана серед трикутної, чотирикутної, багатокутної і містить принаймні одну криволінійну поверхню. 12. Упаковка за будь-яким із пп. 5-8, яка відрізняється тим, що торцева стінка проходить від принаймні краю верхньої стінки (24), протилежного до шарнірної лінії (22) кришки (4; 94; 104, 105; 114), при цьому торцева стінка головним чином проходить перпендикулярно до верхньої стінки (24) кришки (4; 94; 104, 105; 114) і видима, коли кришка (4; 94; 104, 105; 114) перебуває у своєму закритому стані. 13. Упаковка за будь-яким із пп. 1-4, яка відрізняється тим, що кришка має торцеву стінку, на якій розташована шарнірна лінія. 14. Упаковка за будь-яким із пп. 1-13, яка відрізняється тим, що внутрішня оболонка (6; 96; 106, 107; 116) має передню стінку (40; 128), яка надає ділянку (48) вільного доступу, яка пристосована для полегшення доступу до вмістів внутрішньої оболонки (6; 96; 106, 107; 116), коли внутрішня оболонка (6; 96; 106, 107; 116) перебуває у своєму висунутому положенні. 15. Упаковка за п. 14, яка відрізняється тим, що, коли внутрішня оболонка (6; 96; 106, 107; 116) перебуває у своєму втягнутому стані, то ділянка (48) вільного доступу внутрішньої оболонки (6; 96; 106, 107; 116) не налягає на виріз (20; 93; 103; 122) зовнішньої оболонки (2; 92; 102; 112). 16. Упаковка за будь-яким із пп. 1-15, яка відрізняється тим, що внутрішня оболонка (6; 96; 106, 107; 116) має передню стінку (40; 128), задню стінку (42), нижню стінку (46) і дві бічні стінки (44), які розташовані одна навпроти іншої і з'єднують передню стінку (40; 128) і задню стінку (42). 17. Упаковка за будь-яким із пп. 14-16, яка відрізняється тим, що передня стінка (40; 128) внутрішньої оболонки (6; 96; 106, 107; 116) містить підсилюючу структуру, переважно виготовлену з двошарового або тришарового картону (40, 76). 11 UA 103708 C2 5 10 15 20 25 30 35 40 45 50 55 60 18. Упаковка за будь-яким із пп. 1-17, яка відрізняється тим, що підсилююча вставка вставлена у внутрішню оболонку (6; 96; 106, 107; 116). 19. Упаковка за п. 18, яка відрізняється тим, що підсилююча вставка виготовлена як пластиковий контейнер, переважно виготовлений литтям під тиском. 20. Упаковка за будь-яким із пп. 1-16, яка відрізняється тим, що внутрішня оболонка виконана як пластиковий контейнер, при цьому переважно принаймні частина з'єднувальної деталі виконана як частина пластикового контейнера. 21. Упаковка за будь-яким із пп. 1-20, яка відрізняється тим, що виріз (20; 93; 103; 122) зовнішньої оболонки (2; 92; 102; 112) виконаний в передній стінці (10; 120) зовнішньої оболонки (2; 92; 102; 112). 22. Упаковка за п. 21, яка відрізняється тим, що виріз зовнішньої оболонки розташований на бічній ділянці передньої стінки зовнішньої оболонки (2; 92; 102; 112), при цьому переважно внутрішня оболонка (6; 96; 106, 107; 116) має передню стінку (40; 128), яка надає ділянку (48) вільного доступу, яка не налягає на виріз (20; 93; 103; 122) зовнішньої оболонки (2; 92; 102; 112), коли внутрішня оболонка (6; 96; 106, 107; 116) перебуває у своєму втягнутому положенні. 23. Упаковка за будь-яким із пп. 1-22, яка відрізняється тим, що виріз (20; 93; 103), який пристосований для надання можливості передачі сили до внутрішньої оболонки (6; 96; 106, 107) для переміщення внутрішньої оболонки (6; 96; 106, 107), пристосований до надання можливості прикладання сили до внутрішньої оболонки (6; 96; 106, 107) для переміщення внутрішньої оболонки (6; 96; 106, 107). 24. Упаковка за п. 23, яка відрізняється тим, що виріз (20; 93; 103) сформований із заготовки (60; 84) зовнішньої оболонки (2; 92; 102), у якій принаймні частина (64) матеріалу заготовки ділянки (20; 93; 103) вирізу загнута на внутрішню поверхню зовнішньої оболонки (2; 92; 102). 25. Упаковка за одним з пп. 23 або 24, яка відрізняється тим, що навпроти вирізу (20; 93; 103) зовнішньої оболонки (2; 92; 102) внутрішня оболонка (6; 96; 106, 107) має поверхню для покращення захоплення, яка переважно містить принаймні одну із наступних ознак: рельєфна структура, структура вирізу, високофрикційне покриття, гумоподібне покриття. 26. Упаковка за будь-яким із пп. 1-22, яка відрізняється тим, що має привідний засіб (130) для переміщення внутрішньої оболонки (116), який прикріплений до внутрішньої оболонки (116) і виступає крізь виріз (122). 27. Упаковка за п. 26, яка відрізняється тим, що внутрішня оболонка (116) виконана з можливістю блокування у своєму втягнутому положенні, при цьому блокування здатне усуватися за допомогою привідного засобу (130), при цьому необов'язково внутрішня оболонка (116) виконана з можливістю зміщення пружиною у своє втягнуте положення. 28. Упаковка за п. 27, яка відрізняється тим, що виріз (122) містить щілину (124), яка проходить паралельно напряму переміщення внутрішньої оболонки (116), а також розширену ділянку (126) на нижньому кінці щілини (124), при цьому частина (132) привідного засобу (130) виконана з можливістю блокування у розширеній ділянці (126) вирізу (122) і вивільнення натисканням на привідний засіб (130). 29. Упаковка за будь-яким із пп. 1-28, яка відрізняється тим, що зовнішня оболонка має заокруглені краї, при цьому переважно поздовжні краї між передньою стінкою і обома бічними стінками заокруглені. 30. Упаковка за будь-яким із пп. 1-28, яка відрізняється тим, що зовнішня оболонка (2) має шестикутний або восьмикутний поперечний переріз, при цьому бічні стінки або передня стінка (10) містять бічні стінки (82), сформовані з решти відповідної бічної стінки або з решти передньої стінки (10) складанням по лініях (83) згину, які проходять паралельно поздовжній осі упаковки (80). 31. Упаковка за будь-яким із пп. 1-30, яка відрізняється тим, що зовнішня оболонка (2; 92; 102; 112) і/або внутрішня оболонка (6; 96; 106, 107; 116) складені з відповідної заготовки (60, 70; 84, 86). 32. Упаковка за п. 31, яка відрізняється тим, що зовнішня оболонка (2; 92; 102; 112) і/або внутрішня оболонка (6; 96; 106, 107; 116) складені з відповідної заготовки (60, 70; 84, 86), 2 2 виготовленої з картону з масою 180 г/м -290 г/м . 33. Упаковка за будь-яким із пп. 1-31, яка відрізняється тим, що вона містить принаймні один з матеріалів, вибраний серед картону, ламінованого картону, картону з покриттям, картону з 2 2 масою 180 г/м -290 г/м , картону з товщиною 250 мкм-500 мкм, картону з жорсткістю 5 мН-25 мН, пластинчастого матеріалу товщиною 50 мкм-2000 мкм, пластичних матеріалів, металів, таких як алюміній. 34. Упаковка за будь-яким із пп. 1-33, яка відрізняється тим, що з'єднувальна деталь (50; 115) сформована одним з наступних способів: складена з частини (68) заготовки (60; 84) зовнішньої 12 UA 103708 C2 5 10 15 20 25 30 оболонки (2; 92; 102; 112) і частини (78) заготовки (70; 86) внутрішньої оболонки (6; 96; 106, 107; 116) і обидві частини склеєні, складена з частини заготовки зовнішньої оболонки і приклеєна до внутрішньої оболонки, складена з частини заготовки внутрішньої оболонки і приклеєна до кришки, надана як металева деталь, з'єднана з внутрішньою оболонкою і з кришкою, надана як дріт, з'єднаний з внутрішньою оболонкою і з кришкою, надана як пластикова деталь, з'єднана з внутрішньою оболонкою і з кришкою. 35. Упаковка за будь-яким із пп. 1-34, яка відрізняється тим, що має механізм для створення шуму, пристосований до функціонування при переміщенні кришки (4) із закритого стану у відкритий стан і/або з відкритого стану у закритий стан, при цьому переважно механізм для створення шуму містить вухо, розташоване на кришці (4), яке виконане з можливістю взаємодії з контрдеталлю, розташованою на зовнішній оболонці (2), і/або вухо, розташоване на зовнішній оболонці (2), яке виконане з можливістю взаємодії з контрдеталлю, розташованою на кришці (4). 36. Упаковка за будь-яким із пп. 1-35, яка відрізняється тим, що має принаймні дві внутрішні оболонки (106, 107), які розташовані поруч одна з іншою. 37. Упаковка за п. 36, яка відрізняється тим, що кришка (104, 105) з'єднана з можливістю відкидання із задньою стінкою зовнішньої оболонки (102). 38. Упаковка за п. 37, яка відрізняється тим, що кришка (104, 105) сформована з принаймні двох окремих частин (104, 105), які розташовані одна поруч з іншою і з'єднані з можливістю відкидання із задньою стінкою зовнішньої оболонки (102), причому кожна з окремих частин (104, 105) кришки з'єднана з однією із внутрішніх оболонок (106, 107). 39. Упаковка за п. 38, яка відрізняється тим, що передня стінка зовнішньої оболонки (102) має принаймні один виріз (103), пристосований до відкривання частини кожної з внутрішніх оболонок (106, 107) і надання можливості передачі або прикладання сили до кожної з внутрішніх оболонок (106, 107) для переміщення відповідної внутрішньої оболонки (106, 107) і приведення в дію відповідної частини кришки (104, 105) за допомогою з'єднувальної деталі або шарнірної з'єднувальної деталі. 40. Упаковка за будь-яким із пп. 1-39, яка відрізняється тим, що упаковка (1; 80; 90; 100; 110) містить тютюнові вироби, при цьому тютюнові вироби вибрані з наступної групи: цигарки, сигарили, сигари, тютюнові стрижні, бездимний тютюн, моделюючі паління пристрої, інгалятори, у яких не спалюється тютюн, контейнери з ароматизаторами. 13 UA 103708 C2 14 UA 103708 C2 15 UA 103708 C2 16 UA 103708 C2 17 UA 103708 C2 18 UA 103708 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
