Конструкція верху для взуттєвого виробу і взуттєвий виріб з такою конструкцією верху

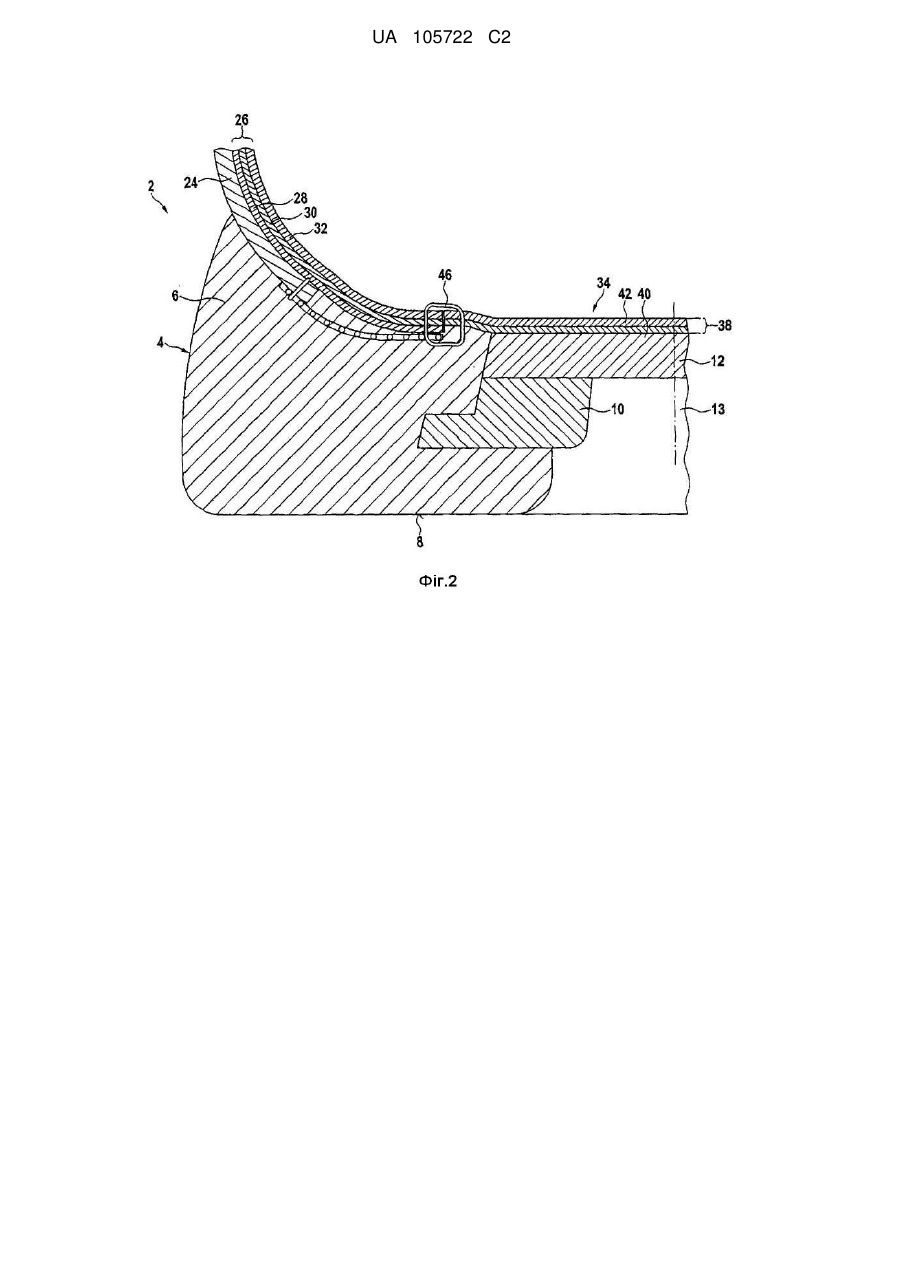

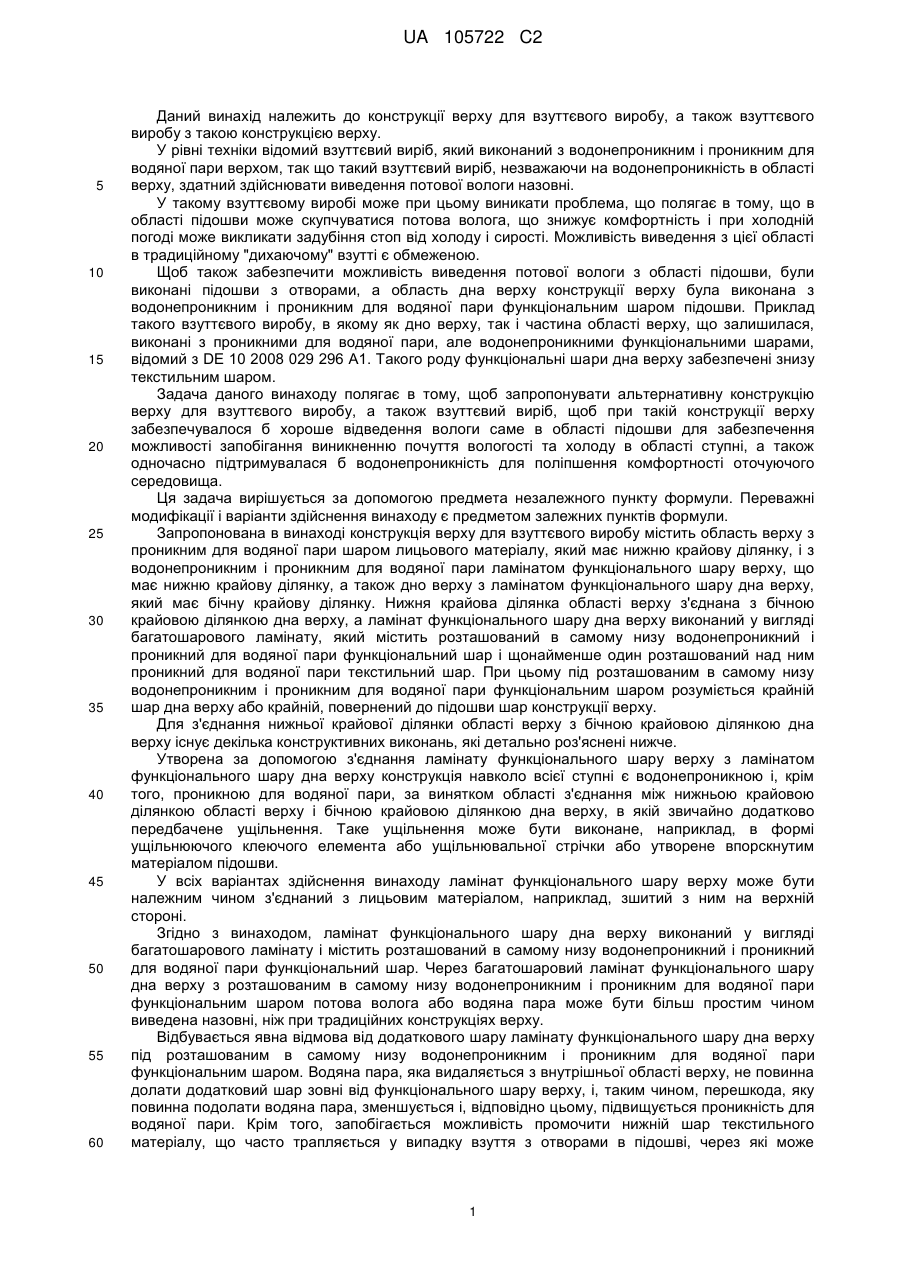

Реферат: Винахід стосується конструкції (22) верху для взуттєвого виробу (2), що містить область (23) верху з проникним для водяної пари шаром (24) лицьового матеріалу, який має нижню крайову ділянку, і з водонепроникним і проникним для водяної пари ламінатом (26) функціонального шару верху, яка має нижню крайову ділянку, а також дно (34) верху з ламінатом (38) функціонального шару дна верху, який має бічну крайову ділянку. Нижня крайова ділянка області (23) верху з'єднана з бічною крайовою ділянкою дна (34) верху, а ламінат (38) функціонального шару дна верху виконаний у вигляді багатошарового ламінату, який містить розташований в самому низу водонепроникний і проникний для водяної пари функціональний шар (40) і щонайменше один розташований над ним проникний для водяної пари текстильний шар (42). UA 105722 C2 (12) UA 105722 C2 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до конструкції верху для взуттєвого виробу, а також взуттєвого виробу з такою конструкцією верху. У рівні техніки відомий взуттєвий виріб, який виконаний з водонепроникним і проникним для водяної пари верхом, так що такий взуттєвий виріб, незважаючи на водонепроникність в області верху, здатний здійснювати виведення потової вологи назовні. У такому взуттєвому виробі може при цьому виникати проблема, що полягає в тому, що в області підошви може скупчуватися потова волога, що знижує комфортність і при холодній погоді може викликати задубіння стоп від холоду і сирості. Можливість виведення з цієї області в традиційному "дихаючому" взутті є обмеженою. Щоб також забезпечити можливість виведення потової вологи з області підошви, були виконані підошви з отворами, а область дна верху конструкції верху була виконана з водонепроникним і проникним для водяної пари функціональним шаром підошви. Приклад такого взуттєвого виробу, в якому як дно верху, так і частина області верху, що залишилася, виконані з проникними для водяної пари, але водонепроникними функціональними шарами, відомий з DE 10 2008 029 296 A1. Такого роду функціональні шари дна верху забезпечені знизу текстильним шаром. Задача даного винаходу полягає в тому, щоб запропонувати альтернативну конструкцію верху для взуттєвого виробу, а також взуттєвий виріб, щоб при такій конструкції верху забезпечувалося б хороше відведення вологи саме в області підошви для забезпечення можливості запобігання виникненню почуття вологості та холоду в області ступні, а також одночасно підтримувалася б водонепроникність для поліпшення комфортності оточуючого середовища. Ця задача вирішується за допомогою предмета незалежного пункту формули. Переважні модифікації і варіанти здійснення винаходу є предметом залежних пунктів формули. Запропонована в винаході конструкція верху для взуттєвого виробу містить область верху з проникним для водяної пари шаром лицьового матеріалу, який має нижню крайову ділянку, і з водонепроникним і проникним для водяної пари ламінатом функціонального шару верху, що має нижню крайову ділянку, а також дно верху з ламінатом функціонального шару дна верху, який має бічну крайову ділянку. Нижня крайова ділянка області верху з'єднана з бічною крайовою ділянкою дна верху, а ламінат функціонального шару дна верху виконаний у вигляді багатошарового ламінату, який містить розташований в самому низу водонепроникний і проникний для водяної пари функціональний шар і щонайменше один розташований над ним проникний для водяної пари текстильний шар. При цьому під розташованим в самому низу водонепроникним і проникним для водяної пари функціональним шаром розуміється крайній шар дна верху або крайній, повернений до підошви шар конструкції верху. Для з'єднання нижньої крайової ділянки області верху з бічною крайовою ділянкою дна верху існує декілька конструктивних виконань, які детально роз'яснені нижче. Утворена за допомогою з'єднання ламінату функціонального шару верху з ламінатом функціонального шару дна верху конструкція навколо всієї ступні є водонепроникною і, крім того, проникною для водяної пари, за винятком області з'єднання між нижньою крайовою ділянкою області верху і бічною крайовою ділянкою дна верху, в якій звичайно додатково передбачене ущільнення. Таке ущільнення може бути виконане, наприклад, в формі ущільнюючого клеючого елемента або ущільнювальної стрічки або утворене впорскнутим матеріалом підошви. У всіх варіантах здійснення винаходу ламінат функціонального шару верху може бути належним чином з'єднаний з лицьовим матеріалом, наприклад, зшитий з ним на верхній стороні. Згідно з винаходом, ламінат функціонального шару дна верху виконаний у вигляді багатошарового ламінату і містить розташований в самому низу водонепроникний і проникний для водяної пари функціональний шар. Через багатошаровий ламінат функціонального шару дна верху з розташованим в самому низу водонепроникним і проникним для водяної пари функціональним шаром потова волога або водяна пара може бути більш простим чином виведена назовні, ніж при традиційних конструкціях верху. Відбувається явна відмова від додаткового шару ламінату функціонального шару дна верху під розташованим в самому низу водонепроникним і проникним для водяної пари функціональним шаром. Водяна пара, яка видаляється з внутрішньої області верху, не повинна долати додатковий шар зовні від функціонального шару верху, і, таким чином, перешкода, яку повинна подолати водяна пара, зменшується і, відповідно цьому, підвищується проникність для водяної пари. Крім того, запобігається можливість промочити нижній шар текстильного матеріалу, що часто трапляється у випадку взуття з отворами в підошві, через які може 1 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 проникати вода, і з традиційним ламінатом функціонального шару дна верху. Це приводить до того, що у випадку запропонованої в даному винаході конструкції ступня менше відчуває холод. Великого часу висихання таким чином промоклого нижнього текстильного матеріалу і збільшеної тривалості відчуття холоду, яка виникає у цьому випадку, надійним чином вдається уникнути. Крім того, ламінат функціонального шару дна верху запропонованої у винаході конструкції верху менше схильний до забруднень, оскільки забруднюючі частинки не можуть проникнути в розташований в самому низу водонепроникний і проникний для водяної пари функціональний шар і погано пристають до нього. Крім того, багато які нижні текстильні шари, що традиційно використовуються притискаються до функціонального шару дна верху своєю, наприклад, решітчастою структурою. Це може привести до ущільнення функціонального шару в деяких місцях і, таким чином, негерметичності функціонально шару. Винахідники предмета даної заявки виявили, що такий додатковий зовнішній шар ламінату функціонального шару дна верху в області дна верху може бути виключений. Над функціональним шаром дна верху можуть розташовуватися один або декілька шарів, наприклад, два текстильних шари. Принципово запропонована у винаході конструкція верху не обмежена визначеними конструктивними варіантами здійснення, але може бути виконана великою кількістю будь-яких конструктивних варіантів. Згідно з першим варіантом здійснення винаходу, багатошаровий ламінат функціонального шару дна верху виконаний двошаровим і містить, відповідно цьому, розташований в самому низу функціональний шар дна верху і розташований над ним опорний текстильний шар. Завдяки цьому двошаровому виконанню ламінату функціонального шару дна верху, в порівнянні з традиційними багатошаровими ламінатами функціонального шару дна верху, перешкода, яку повинна подолати водяна пара, ефективно зменшується на один шар. Завдяки цьому, кількість водяної пари, яка може бути виведена з внутрішньої області взуттєвого виробу назовні, значно збільшується, і активність "дихання" взуттєвого виробу з такого роду конструкцією верху збільшується, в порівнянні з традиційним "дихаючим" взуттєвим виробом. Завдяки виграшу в один додатковий шар матеріалу, пропадає відповідний робочий етап при ламінуванні, що додатково до економії матеріалу. Взуття з такою конструкцією верху може, відповідно до цього, виготовлене з меншими витратами і швидше і, крім того, є легшим. Згідно з наступним варіантом здійснення винаходу, ламінат функціонального шару верху іншої частини верху, як звичайно, виконаний тришаровим. Також зрозуміло, є можливим виконати цей ламінат функціонального шару верху також і двошаровим, щоб також і в бічних областях і на верхній стороні конструкції верху збільшити можливість для відведення водяної пари. Згідно з конструктивним варіантом здійснення запропонованої у винаході конструкції верху, нижня крайова ділянка області верху, зокрема проникний для водяної пари шар лицьового матеріалу виконаний так, що він забезпечує проникнення ущільнюючого матеріалу до водонепроникного і проникного для водяної пари функціонального шару ламінату функціонального шару області верху і при необхідності також забезпечує з'єднання між ламінатом функціонального шару верху і ламінатом функціонального шару дна верху. Цей конструктивний варіант, зокрема, підходить для взуттєвого виробу щонайменше з частково приєднаним методом лиття підошовним вузлом. Приєднаний методом лиття матеріал підошви при нанесенні досягає водонепроникного і проникного для водяної пари функціонального шару ламінату функціонального шару області верху, надійно з'єднує підошовний вузол з областю верху і, крім того, водонепроникно ущільнює область з'єднання між нижньою крайовою ділянкою області верху і бічною крайовою ділянкою дна верху. У випадку підошви з отворами шов, який з'єднує функціональний шар верху і функціональний шар дна верху, повинен бути ущільнений. Крім того, в цьому конструктивному варіанті може бути передбачена сітчаста стрічка, яка з'єднує нижню крайову ділянку проникного для водяної пари шару лицьового матеріалу з бічною крайовою ділянкою ламінат функціонального шару дна верху. При цьому, як звичайно, нижня крайова ділянка ламінату функціонального шару верху також з'єднана з ламінатом функціонального шару дна верху. Сітчаста стрічка забезпечує проникнення приєднаного методом лиття матеріалу підошви до функціонального шару ламінату функціонального шару області верху і одночасно ущільнює з'єднувальний шов між сітчастою стрічкою, ламінатом функціонального шару дна верху і ламінатом функціонального шару верху. Конструктивний варіант з такого роду сітчастою стрічкою особливо підходить для випадків, в яких підошовний вузол щонайменше частково приєднаний методом лиття на конструкцію верху. Згідно з наступним варіантом здійснення конструкції верху, яка часто також називається носком, нижня крайова ділянка ламінату функціонального шару області верху пришита до бічної 2 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 ділянки ламінату функціонального шару дна верху, зокрема, за допомогою штробельного шва або зигзагоподібного шва. Водонепроникний і проникний для водяної пари функціональний шар дна верху, який утворює нижній шар ламінату функціонального шару дна верху, на своїй нижній стороні може бути забезпечений опорними елементами, зокрема, виступами. За допомогою виступів досягається, що сам функціональний шар дна верху безпосередньо не прилягає до розташованої під ним області підошовного вузла, але до нього прилягає велике число виступів, і, таким чином, вони утримують функціональний шар дна верху на деякій відстані від розташованої під ним області підошовного вузла. За допомогою виступів поліпшується з'єднання ламінату функціонального шару дна верху з підошовним вузлом. Крім того, виступи можуть бути виконані таким чином, що вони утворюють певний малюнок/сітку, який (яка) входить в зачеплення з підошовним вузлом і, таким чином, запобігає зміщенню шару при експлуатації. Виступи можуть бути виконані будь-яким способом і розподілені по нижній стороні функціонального шару дна верху. Крім того, виступи можуть вирівнювати можливі нерівності підошовного вузла або запобігати продавлюванню функціонального шару на краях/в області виїмок і, таким чином, підвищити комфорт при ходьбі. У тих випадках, в яких конструкція підошви має структуру з вентиляційним каналом, за допомогою належного розташування виступів вдається уникнути того, що функціональний шар дна верху вдавлюється в канал канальної структури підошовного вузла. Крім того, ці виступи разом з розташованою під ними канальною структурою можуть утворювати функціональний шар таким чином, що розташування виступів сприяє повітрообміну в розташованій по ним канальній структурі. Виступи можуть бути виконані на функціональному шару дна верху у вигляді великої кількості дискретних, зносостійких полімерних точок, які утворюють несуцільний малюнок і переривчастий шар. У наступному варіанті здійснення винаходу полімерні виступи мають гладку, округлу, не незграбну зовнішню поверхню. Вони можуть бути виконані в горизонтальній проекції зверху по суті кругоподібними, або частково кулеподібними в перерізі. Таке виконання виступів сприяє рівномірному і зручному відчуттю у користувача при носінні взуття. Виступи можуть бути розташовані, утворюючи повторюваний впорядкований малюнок, наприклад, в декілька паралельних рядів, або випадковий малюнок. У наступному варіанті здійснення винаходу полімерні виступи покривають 20-80 %, переважно 30-70 %, особливо переважно 40-60 % поверхні ламінату функціонального шару дна верху. У наступному варіанті здійснення винаходу кожний виступ має максимальні розміри перерізу або ширину в площині функціонального шару дна верху менше 5000 мікрометрів, наприклад, в межах від 100 до 1000 мікрометрів, переважно 200-800 мікрометрів, особливо переважно 400-600 мікрометрів. Виступи можуть відстояти один від одного на відстань, виміряну між їх центрами, що становить від 200 до 2000 мікрометрів, переважно 300-1500 мікрометрів, особливо переважно 400-900 мікрометрів. Кожний виступ може мати висоту в межах від 10 до 200 мікрометрів, переважно 70-200 мікрометрів, особливо переважно 80-100 мікрометрів. Винахід також стосується взуттєвого виробу щонайменше з конструкцією верху описаного вище типу, а також з підошовним вузлом, який виконаний щонайменше з одним вентиляційним прохідним отвором або виконаний пористим так, що він забезпечує повітрообмін з оточуючим середовищем. Підошовний вузол може бути будь-яким способом з'єднаний з конструкцією верху, зокрема щонайменше частина підошовного вузла прикріплюється до нижньої сторони конструкції верху. Крім того, бічна крайова ділянка ламінату функціонального шару дна верху і нижня крайова ділянка ламінату функціонального шару області верху з'єднані одна з одною, причому на місці з'єднання передбачена водонепроникна ущільнювальна прокладка. Вказані вище при описі конструкції верху переваги і варіанти здійснення рівним чином мають місце у випадку запропонованого винаходом взуттєвого виробу, тому не будуть повторно описані ще раз. У першому варіанті здійснення запропонованого у винаході взуттєвого виробу щонайменше частина підошовного вузла приєднана методом лиття на нижню сторону конструкції верху. При цьому в області крайової ділянки області верху приєднаний методом лиття матеріал підошви переважно досягає водонепроникного і проникного для водяної пари функціонального шару ламінату верху і ламінату дна верху, а водонепроникне ущільнення між бічною крайовою ділянкою ламінату функціонального шару дна верху і нижньою крайовою ділянкою ламінату функціонального шару верху може бути утворене цим приєднаним методом лиття матеріалом підошви. 3 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з наступним варіантом здійснення запропонованого у винаході взуттєвого виробу щонайменше частина підошовного вузла приклеєна до нижньої сторони конструкції верху. У цьому варіанті здійснення водонепроникне ущільнення між бічною крайовою ділянкою ламінату функціонального шару дна верху і нижньою крайовою ділянкою ламінату функціонального шару області верху переважно досягається за допомогою нанесеної туди ущільнюючої клеючої речовини. Згідно з наступним варіантом здійснення запропонованого у винаході взуттєвого виробу щонайменше частина підошовного вузла пришита до нижньої сторони конструкції верху. При цьому шов також повинен бути ущільнений, щоб забезпечити водонепроникність взуттєвого виробу. У всіх вказаних конструктивних варіантах водяна пара або потова волога виводиться з внутрішньої області верху вниз головним чином через запропонований у винаході ламінат функціонального шару дна верху і, таким чином, поступає на зовнішню сторону взуттєвого виробу. При цьому в підошовному вузлі може бути передбачений щонайменше один вентиляційний прохідний отвір, який веде від верхньої сторони до нижньої сторони підошовного вузла або від верхньої сторони підошовного вузла до його бічної сторони. Альтернативно цьому підошовний вузол може містити пористий, зокрема, проникний для водяної пари матеріал, наприклад, пористий пластик або шкіру. ВИЗНАЧЕННЯ І МЕТОДИ ДОСЛІДЖЕННЯ Взуттєвий виріб: Взуття із закритою верхньою частиною (конструкцією верху), яка має отвір для введення ступні і щонайменше одну підошву або один підошовний вузол. Лицьовий матеріал верху: Матеріал, який утворює зовнішню сторону верху і, таким чином, конструкцію верху і виконаний, наприклад, з шкіри, текстильного матеріалу, полімерного матеріалу або інших відомих матеріалів і їх комбінацій або структурований ними і загалом виконаний з проникного для водяної пари матеріалу. Повернений до підошви нижній край лицьового матеріалу верху утворює область, що межує з верхнім краєм підошви або підошовного вузла, або область над граничною площиною між верхом і підошвою або підошовним вузлом. Монтажна підошва (устілка): Монтажна підошва є частиною дна верху. На монтажній підошві закріплена повернена до підошви нижня область краю верху. Підошва: Взуттєвий виріб має щонайменше одну зовнішню підошву, але може мати також декілька типів шарів підошви, які розташовані один над одним і утворюють підошовний вузол. Зовнішня підошва: Під зовнішньою підошвою потрібно розуміти ту частину області підошви, яка торкається підлоги/основи або, відповідно, забезпечує переважний контакт з підлогою/основою. Зовнішня підошва має щонайменше одну опорну (ходову) поверхню, що торкається підлоги. Проміжна підошва: У тому випадку, якщо зовнішня підошва не встановлюється безпосередньо на конструкцію верху, між зовнішньою підошвою і конструкцією верху може бути вставлена проміжна підошва. Проміжна підошва може, наприклад, служити для набивання, амортизації або бути наповнювальним матеріалом. Панчоха: Панчохою називається внутрішня обшивка конструкції верху, яка має форму шкарпетки. Панчоха утворює обшивку конструкції верху, яка має форму шкарпетки, яка по суті повністю закриває внутрішню частину взуттєвого виробу. Функціональний шар: Водонепроникний і/або проникний для водяної пари шар, наприклад, у вигляді мембрани або відповідним чином обробленого або обробленого матеріалу, наприклад, текстильного матеріалу з плазмовою обробкою. Функціональний шар в формі функціонального шару дна верху може утворювати щонайменше один шар дна верху конструкції верху, але може бути також додатково передбачений у вигляді щонайменше частково облицьовуючого верх функціонального шару верху. Як функціональний шар верху, так і функціональний шар дна верху можуть бути частиною багатошарового, частіше за все дво-, три- або чотиришарового ламінату мембрани. Функціональний шар верху і функціональний шар дна верху можуть також бути частиною панчохи, що служить функціональним шаром. Якщо замість панчохи, що служить функціональним шаром, використовуються функціональний шар верху і окремий функціональний шар дна верху, то вони, наприклад, в поверненій до підошви нижній області 4 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 конструкції верху водонепроникно ущільнюються один відносно одного. Частини панчохи частіше за все вже на початковому етапі водонепроникно ущільнюються одна відносно одної, зокрема, за допомогою шва. Функціональний шар верху і функціональний шар дна верху можуть бути виконані з різних матеріалів або з одного і того ж матеріалу. Належними матеріалами для водонепроникного, проникного для водяної пари функціонального шару є, зокрема, поліуретан, поліпропілен і поліефір, включаючи співполімери простого і складного ефіру, і їх ламінати, які описані в публікаціях US-A-4725418 і US-A-4493870. В одному з варіантів виконання функціональний шар структурований мікропористим довгастим політетрафторетиленом (еПТФЕ), як це, наприклад, описано в US-A-3953566, а також US-A4187390. В одному з варіантів виконання функціональний шар структурований довгастим політетрафторетиленом, який забезпечений гідрофільними просочуючими засобами і/або гідрофільними шарами; дивись, наприклад, US-A-4194041. Під мікропористим функціональним шаром розуміється функціональний шар, середній ефективний розмір пор якого становить приблизно від 0,1 мкм до 0,2 мкм. Ламінат: Ламінат являє собою комбінований матеріал, що складається з декількох шарів, які міцно з'єднані один з одним, в загальному випадку за допомогою двостороннього склеювання. У ламінаті функціонального шару водонепроникний, проникний для водяної пари функціональний шар забезпечений щонайменше одним текстильним шаром. Щонайменше один текстильний шар може служити в основному для захисту функціонального шару під час його обробки. У цьому випадку кажуть про двошаровий ламінат. Тришаровий ламінат виконаний з водонепроникного, проникного для водяної пари функціонального шару, яка вкладена в два текстильних шари. Такі текстильні шари можуть бути виконані у вигляді тканини, трикотажного полотна або нетканого матеріалу з натуральних волокон або штучних волокон. Як штучні волокна підходять, зокрема, поліпропілен (ПП), поліамід (ПА) і поліефірний штучний шовк (поліестер - PES). Неткані матеріали з штучних волокон з більш або менш щільним розташуванням волокон часто називаються сітками. З'єднання між функціональним шаром і щонайменше одним текстильним шаром здійснюється, наприклад, за допомогою безперервного проникного для водяної пари шару клею або за допомогою переривчастого шару клеючої речовини з непроникної для водяної пари клеючої речовини. В одному з варіантів виконання клеюча речовина може бути точково нанесена між функціональним шаром і одним або двома текстильними шарами. Точкове або переривчасте нанесення клеючої речовини здійснюється тому, що безперервний шар клеючої речовини, яка сама по собі є непроникною для водяної пари, блокувала б пропущення водяної парифункціональним шаром. Бар'єрний шар: Бар'єрний шар служить як перешкода, що запобігає попаданню речовин, зокрема, у вигляді частинок або чужорідних тіл, наприклад, камінців, на шар матеріалу, що захищається, зокрема, на чутливий до механічних впливів функціональний шар або мембрану, що служить функціональним шаром. Водонепроникний: Як "водонепроникний" розглядається функціональний шар/ламінат функціонального шару/мембрани, при необхідності включаючи передбачені на функціональному шарі/ламінаті функціонального шару/мембрани шви, якщо він (вона) витримує тиск проникнення води 4 щонайменше 1×10 Па. Переважно матеріал функціонального шару витримує тиск проникнення 5 води, який дорівнює щонайменше 1×10 Па. При цьому тиск проникнення води потрібно вимірювати по методу випробування, при якому дистильована вода при температурі 20±2 °C з 2 підвищенням тиску подається на зразок функціонального шару площею 100 см . Підвищення тиску води становить 60±3 см водяного стовпчика на хвилину. Тиск проникнення води відповідає тому тиску, при якому вода в перший раз з'являється з іншого боку зразка. Докладний опис послідовності дій наведений в нормі ISO 0811 від 1981 року. Чи є взуттєвий виріб водонепроникним, можна визначити, наприклад, за допомогою відцентрового пристрою описаного в US-А-5 329 807 виду. Проникний для водяної пари: Функціональний шар/ламінат функціонального шару вважається "проникним для водяної пари" в тому випадку, якщо він має коефіцієнт проникності водяної пари Ret менше за 150 2 -1 м ×Па×Вт . Проникність відносно водяної пари визначається за допомогою шкіряної моделі Хоенштайна. Цей метод випробування описаний в DIN EN 31092 (02/94), або, відповідно, в ISO 11092 (1993). Нижче винахід детально роз'яснений на прикладах його здійснення за допомогою прикладених креслень. На них представлено: 5 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 1 - зображення в розрізі передньої області ступні першого взуттєвого виробу, згідно з першим варіантом здійснення винаходу; фіг. 2 - збільшене зображення лівої нижньої області взуттєвого виробу, поданого на фіг. 1; фіг. 3 - зображення в розрізі передньої області ступні другого взуттєвого виробу, згідно з другим варіантом здійснення винаходу; фіг. 4 - зображення в розрізі передньої області ступні третього взуттєвого виробу, згідно з третім варіантом здійснення винаходу; фіг. 5 - зображення в розрізі передньої області ступні четвертого взуттєвого виробу, згідно з четвертим варіантом здійснення винаходу; фіг. 6 - зображення в розрізі передньої області ступні п'ятого взуттєвого виробу, згідно з п'ятим варіантом здійснення винаходу; фіг. 7 - зображення в розрізі передньої області ступні шостого взуттєвого виробу, згідно з шостим варіантом здійснення винаходу; фіг. 8 - за допомогою чотирьох частин креслення фіг. 8(a), фіг. 8(b), фіг. 8(с) і фіг. 8(d) показані в перерізі чотири альтернативних варіанти здійснення ламінату функціонального шару дна верху взуттєвих виробів, поданих на фіг. 1-7. Всі подальші зображення є схематичними і не є масштабно точними. На фіг. 1 представлене зображення в розрізі передньої області ступні першого взуттєвого виробу 2, згідно з першим варіантом здійснення винаходу. Перший взуттєвий виріб 2 містить конструкцію 22 верху з приєднаним на нього методом лиття підошовним вузлом 4. Конструкція 22 верху містить дно 34 верху і з'єднану з ним вздовж його периметра область 23 верху, причому на фіг. 1 показані її ліва і права ділянки верху, які розташовані дзеркально симетрично одна одній. Для спрощення верхня ділянка області 23 верху, як на цьому кресленні, так і на подальших кресленнях не представлена. Область 23 верху має проникний для водяної пари шар 24 лицьового матеріалу і ламінат 26 функціонального шару, який містить - зовні всередину - перший текстильний шар 28, наприклад тонкий проникний шар з трикотажного матеріалу, функціональний шар верху або мембрана 30 верху і другий текстильний шар у вигляді підкладки 32 верху. Виконане в даному варіанті здійснення винаходу двошаровим дно 34 верху містить - зверху вниз - опорний текстильний шар 42 і утворюючий розташований в самому низу шар дна 34 верху функціональний шар 40 дна верху. Опорний текстильний шар 42 і функціональний шар 40 дна верху разом утворюють ламінат 38 функціонального шару дна верху. При цьому проникний для водяної пари текстильний шар 42 може бути виконаний у вигляді шару з так званого матеріалу Cambrelle або нетканого матеріалу, що забезпечує особливо хороший захист від стирання стоп. Розташована з боку підошви нижня крайова ділянка ламінату 26 функціонального шару верху загнута всередину і на своєму бічному краю з'єднана з бічною крайовою ділянкою ламінату 38 функціонального шару дна верху за допомогою шва 46, наприклад, штробельного шва або зигзагоподібного шва. Шар 24 лицьового матеріалу закінчується на деякій відстані до шва 46. Протягом шару 24 лицьового матеріалу передбачена сітчаста стрічка 15. Ця сітчаста стрічка 15 з боку шару лицьового матеріалу за допомогою шва 16 з'єднана з нижнім краєм шару 24 лицьового матеріалу, а на іншому своєму кінці за допомогою шва 46 також з'єднана з бічним краєм ламінату 38 функціонального шару дна верху. Сітчаста стрічка 15, як і перший текстильний шар 28 ламінату функціонального шару, забезпечують проникнення приєднаного методом лиття матеріалу підошви до функціонального шару 28 ламінату 26 функціонального шару, до шва 46 і до функціонального шару 40 дна верху. У конструкції 22 верху область 23 верху і дно 34 верху зшиті одне з одним. Підошовний вузол 4 має опорну підошву 10 і прохідний отвір 13, який проходить зверху вниз. Від опорної підошви 10 на фіг. 1 показане середнє опорне ребро 10 і дві зовнішніх, виступаючих назовні бічних області. Крім того, підошовний вузол має розташований над опорною підошвою 10 бар'єрний шар 12 і розташований під ним, опційно передбачений шар 14 декоративних елементів. Бар'єрний шар 12 і шар 14 декоративних елементів проходять в бічному напрямку на відстань, трохи менше, ніж протяжність в бічному напрямку розташованого над ними ламінату 38 функціонального шару дна верху, так що бар'єрний шар 12 і шар 14 декоративних елементів не проходять під швом 46, але розташовуються з невеликим зміщенням всередину відносно шва 46. Нарешті, підошовний вузол 4 містить також зовнішні області 6 з приєднаного методом лиття матеріалу підошви, в яких закріплені бічні області опорної підошви 10, нижні сторони яких 6 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 утворюють ходову поверхню 8 і який своїми верхніми областями фіксують область 23 верху відносно підошовного вузла 4. Опорна підошва 10 з бар'єрним шаром 12 і шаром 14 декоративних елементів заготовлені попередньо у вигляді єдиного вузла і за допомогою належно напресовувального пристрою інтегруються в підошовний вузол шляхом напресування зовнішніх областей 6 на область 23 верху. При цьому бар'єрний шар 12 розташовується під функціональним шаром дна верху. При цьому приєднаний методом лиття матеріал 6 підошви проникає через сітчасту стрічку 15, через перший текстильний шар 28 і шов 46, досягає нижньої крайової ділянки функціонального шару верху 28 і бічної крайової ділянки функціонального шару 40 дна верху, і проникає далі на деяку відстань в область позаду шару 24 лицьового матеріалу, як добре видно з фіг. 1. Нарешті, приєднаний методом лиття матеріал 6 підошви також водонепроникно зароблює шов 46. Таким чином, взуттєвий виріб 2 є повністю водонепроникним. Крім того, взуттєвий виріб 2 є повністю проникним для водяної пари, за винятком нижньої крайової ділянки функціонального шару 26 верху і бічної крайової ділянки функціонального шару 38 дна верху, до яких досягає приєднаний методом лиття матеріал 6 підошви. Виникаюча у внутрішній частині верху водяна пара виводиться збоку на зовнішню сторону взуттєвого виробу через ламінат 26 функціонального шару верху і шар 24 лицьового матеріалу, а також вниз на зовнішню сторону взуттєвого виробу через функціональний шар 38 дна верху, бар'єрний шар 12, шар 14 декоративних елементів і прохідні отвори 13 підошовного вузла 4. На фіг. 1 показаний проміжок між нижньою стороною функціонального шару 40 дна верху і верхньою стороною бар'єрного шару 12, який не обов'язково повинен бути присутнім. Наприклад, в проміжку міг би бути розташований додатковий проникний для водяної пари шар, наприклад, шар, що підвищує комфорт. За допомогою виконання підвищуючого комфорт шару з гнучкого і м'якого матеріалу можуть бути відвернені пошкодження функціонального шару 40 дна верху в процесі використання (взуттєвого виробу). Рівним чином, проміжок, на який бар'єрний шар 12 опорної підошви безпосередньо розташований нижче функціонального шару 40 дна верху, може бути видалений. За допомогою видалення додаткового шару під функціональним шаром дна верху як складової частини ламінату функціонального шару дна верху зменшується перешкода, яку необхідно подолати водяній парі для виходу в напрямку вниз, і кількість водяної пари, яка виводиться з внутрішньої частини взуттєвого виробу в напрямку вниз, може бути збільшена, що поліпшує активність "дихання" взуттєвого виробу 2. На фіг. 2 показане збільшене зображення лівої нижньої області взуттєвого виробу 2, поданого на фіг. 1. На схематичному зображенні на фіг. 1 сітчаста стрічка 15 пришита до зовнішньої сторони нижньої крайової ділянки шару 24 лицьового матеріалу. На практиці сітчаста стрічка пришивається до шару 24 лицьового матеріалу переважно із зовнішньої або з внутрішньої сторони, що забезпечує краще розташування об довговічніше скріплення. Функціональний шар 40 дна верху ламінату 38 функціонального шару дна верху прилягає своєю нижньою стороною безпосередньо до верхньої сторони бар'єрного шару 12, і в цьому місці не утворюється проміжку. Нарешті, конструктивне виконання і протяжність в бічному напрямку опорної підошви 10 трохи відрізняються від поданих на фіг. 1, а також в показаному на фіг. 2 взуттєвому виробі 2 не передбачений шар 14 декоративних елементів, який і без того є опційним. На фіг. 3 представлене зображення в розрізі передньої області ступні другого взуттєвого виробу 17, згідно з другим варіантом здійснення винаходу. Конструкція 22 верху другого взуттєвого виробу 17 співпадає з конструкцією 22 верху першого взуттєвого виробу 2. Однакові елементи позначені одними і тими ж номерами посилальних позицій. У другому взуттєвому виробі 17 на область 23 верху також приєднаний методом лиття підошовний вузол 4. На відміну від підошовного вузла 4 першого взуттєвого виробу 2, в підошовному вузлі 4 другого взуттєвого виробу 17 передбачені проходи або прохідні отвори 18, які ведуть від області верхньої сторони приєднаної методом лиття підошви 6, яка розташована навпроти функціонального шару 40 дна верху, до бічних стінок підошви 6 і, таким чином, спрямовують водяну пару, яка виводиться з внутрішньої частини конструкції 22 верху через багатошарове дно 34 верху назовні з конструкції 22 верху, в область в бічному напрямку з підошовного вузла 4. Підошовний вузол на фіг. 3 заради простоти представлений так, що він містить лише приєднану методом лиття підошву з розташованими в ній прохідними отворами або проходами 18. Зрозуміло, разом з прохідними отворами, які ведуть в бічному напрямку назовні, або проходами підошовний вузол 4 може мати додаткові елементи і шари, наприклад, опорну 7 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 підошву або розташований під багатошаровим дном 34 верху підвищуючий комфорт шар або текстильний шар. На фіг. 3 показаний проміжок між нижньою стороною функціонального шару 40 дена верху і верхньою стороною приєднаного методом лиття матеріалу 6 підошви. Цей проміжок служить для пересування потової вологи або водяної пари від внутрішньої частини верху назовні. Для запобігання пошкодженням функціонального шару дна верху під час носіння взуття в проміжку може бути розташований, наприклад щонайменше один проникний для водяної пари бар'єрний шар або матеріал верхньої сторони підошовного вузла 4, в даному варіанті здійснення винаходу матеріал верхньої частини приєднаної методом лиття підошви 6 належним чином вибирається гнучким і м'яким. На фіг. 4 представлене зображення в розрізі передньої області ступні третього взуттєвого виробу 19, згідно з третім варіантом здійснення винаходу. Конструкція 23 верху третього взуттєвого виробу 19 співпадає з конструкцією 23 верху першого взуттєвого виробу 2. Однакові елементи позначені одними і тими ж номерами посилальних позицій. У третьому взуттєвому виробі 19 на конструкцію 23 верху також приєднаний методом лиття підошовний вузол 4. На фіг. 4 в підошовному вузлі 4 не передбачено прохідних отворів або проходів, навпаки, матеріал підошовного вузла 4 є пористим і щонайменше проникним для водяної пари і при необхідності також повітропроникним, як, наприклад, це виявляється у випадку пористого пластику, так що водяна пара виводиться з внутрішньої частини конструкції 22 верху через багатошарове дно 34 верху і через пористий матеріал 6 підошви на зовнішню сторону взуттєвого виробу, як вниз, так і в бічну сторону. У даному варіанті здійснення винаходу приєднаний методом лиття матеріал 6 підошви підошовного вузла 4 також проходить через сітчасту стрічку 15, шов 46 і нижню область першого текстильного шару 28 до нижньої крайової ділянки функціонального шару 30 ламінату 26 функціонального шару верху і до бічної крайової ділянки функціонального шару 40 дна верху і надійно ущільнює шов 46. На фіг. 5 представлене зображення в розрізі передньої області ступні четвертого взуттєвого виробу 20, згідно з четвертим варіантом здійснення винаходу. Четвертий взуттєвий виріб 20 відрізняється від описаних вище взуттєвих виробів і є взуттєвим виробом з приклеєною підошвою. Підошовний вузол 54 і конструкція 22 верху на зображенні на фіг. 5 і подальшому зображенні на фіг. 6 ще не з'єднані одне з одним. Конструкція 22 верху містить дно 34 верху і з'єднану з ним на його краї область 23 верху, від якої на фіг. 5 показані ліва і права ділянки верху, які дзеркально симетричні одна одній. Для спрощення верхня ділянка області 23 верху, як на цьому кресленні, так і на подальших кресленнях не представлена. Як і на попередніх кресленнях, область 23 верху має проникний для водяної пари шар 24 лицьового матеріалу і ламінат 26 функціонального шару, який містить - зовні всередину перший текстильний шар 28, наприклад тонкий проникний шар з трикотажного матеріалу, функціональний шар верху або мембрану 30 верху і другий текстильний шар у вигляді підкладки 32 верху. Багатошарове дно 34 верху містить - зверху вниз - монтажну підошву або устілку 36 і розташований під нею ламінат 38 функціонального шару дна верху з проникним для водяної пари текстильним шаром 42 і розташованим в самому низу функціональним шаром 40 дна верху. Проникний для водяної пари текстильний шар 42 має відкриту проникну комірчасту структуру, щоб забезпечити водонепроникне з'єднання між двома функціональними шарами. Монтажна підошва 36 на своєму краї за допомогою шва 46, наприклад штробельного шва або зигзагоподібного шва, з'єднана з розташованою з боку підошви крайовою областю ламінату 38 функціонального шару дна верху. Таким чином, ламінат 38 функціонального шару дна верху виконаний у вигляді двошарового ламінату. Як добре видно з фіг. 5, ламінат 38 функціонального шару дна верху має великі розміри в бічному напрямку, ніж монтажна підошва 36, щоб він міг бути водонепроникно з'єднаний з розташованим з боку підошви крайовою ділянкою ламінату 26 функціонального шару верху і з шаром 24 лицьового матеріалу, наприклад, за допомогою склеювання ущільнюючою клеючою речовиною 48, яка проникає через перший текстильний шар 28 і проникний для водяної пари текстильний шар 42 і утворює водонепроникне з'єднання між обома функціональними шарами 30, 40. Розташована з боку підошви нижня крайова область шару 24 лицьового матеріалу загинається всередину відносно ділянки, що проходить по суті вертикально, і за допомогою 8 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 зв'язувальної клеючої речовини 44 скріплюється з багатошаровим дном 34 верху. При цьому розташована з боку підошви крайова область шару 24 лицьового матеріалу своєю верхньою стороною за допомогою зв'язувальної клеючої речовини 44 з'єднується з нижньою стороною краю ламінату 38 функціонального шару дна верху. Розташована з боку підошви нижня крайова область ламінату 26 функціонального шару верху відходить від розташованої з боку підошви нижньої крайової області шару 24 лицьового матеріалу, внаслідок чого в крайовій ділянці області 23 верху між ламінатом 26 функціонального шару верху і шаром 24 лицьового матеріалу виникає проміжок, який розширюється в напрямку до крайової ділянки області 23 верху. Ламінат 38 функціонального шару дна верху на деяку відстань заходить в цей проміжок. Крім того, нижня сторона розташованої з боку підошви крайової області ламінату 26 функціонального шару за допомогою ущільнювальної клеючої речовини 48 водонепроникно з'єднана з верхньою стороною краю ламінату 38 функціонального шару дна верху, притому також за допомогою шва 46, що приводить до повної водонепроникності і - при використанні не тільки водонепроникних, але і проникних для водяної пари функціональних шарів 26, 38 - до повної проникності для водяної пари конструкції верху. При цьому ця ущільнююча клеюча речовина 48 проникає через перший текстильний шар 28 і опорний текстильний шар 42, вона ущільнює, таким чином, обидва функціональних шари один відносно одного, і він служить для скріплення і ущільнення ламінату 38 функціонального шару дна верху відносно ламінату 26 функціонального шару верху, так що при цьому не потрібно додаткової клеючої речовини. Підошовний вузол 54 заготовлюється попередньо і за допомогою клеючої речовини підошви, яка наноситься щонайменше на верхню сторону крайової зони підошовного вузла 54, скріплюється з розташованою з боку підошви крайовою областю шару 24 лицьового матеріалу. У даному варіанті здійснення винаходу перший шар 68 клеючої речовини підошви наноситься на верхню сторону крайової зони підошовного вузла 54, а другий шар 50 клеючої речовини підошви наноситься на розташовану з боку підошви крайову область шару 24 лицьового матеріалу. Підошовний вузол 54 містить утворюючу його ободову зовнішню область підошовний шар 56, який на своїй верхній стороні проходить трохи вгору у зовнішньому напрямку, щоб прийняти зігнуту область шару 24 лицьового матеріалу, і щонайменше одну середню виїмку, в якій - знизу вгору - розташовані щонайменше один опорний шар 58, шар 66 декоративних елементів і бар'єрний шар 64. Клеюча речовина 68 розташовується, як видно з фіг. 5, по верхній стороні підошовного шару 56. Розташована під функціональним шаром дна верху 40 область бар'єрного шару 64 виконана переважно без клеючої речовини 68. На фіг. 5 представлені три опорних ребра шару 58 опорних ребер. Нижня поверхня підошовного шару 56 і шару 58 опорних ребер виконані у вигляді опорних або ходових поверхонь 62. Між опорними ребрами шару 58 опорних ребер виконані виїмки або прохідні отвори 60 підошовного шару, призначені для того, щоб забезпечити проникність відносно водяної пари і при необхідності повітропроникність підошовного шару 56 з опорними ребрами 58. Підошовний шар 56 може бути виконаний як єдине ціле, як показано на кресленні, або що складається з декількох частин, наприклад, різних кольорів. Прохідні отвори 60 підошовного шару виконані максимально великими, щоб забезпечити відповідну високу проникність відносно водяної пари підошовного шару 56 з опорними ребрами 58 і, таким чином, підошовного вузла 54. Через підошовний вузол горизонтально проходить бар'єрний шар 64, що здійснює механічний захист ламінату 38 функціонального шару дна верху від пошкоджень, що викликаються чужорідними тілами, наприклад, камінцями, які проникають в прохідні отвори 60 підошовного шару. Цей бар'єрний шар 64 заходить на деяку відстань в підошовний шар 56 і, таким чином, закріплюється в ньому і міцно з'єднується з ним. В одному з варіантів здійснення винаходу цей бар'єрний шар 64 виконаний з термічно укріпленого волокнистого матеріалу, так що він додатково стабілізує підошовний вузол 54. Шар 58 опорних ребер, в порівнянні з підошовним шаром 56, може бути виконаний з іншого матеріалу, який показаний іншим штрихуванням, щоб забезпечити зниження ваги підошовного вузла 54, поліпшення комфорту при ходьбі відносно амортизації кроків або і те і інше. Альтернативно цьому, шар 58 опорних ребер і підошовний шар можуть бути виконані з одного і того ж матеріалу. 9 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, для шару 58 опорних ребер може бути вибраний матеріал, який м'якший, ніж матеріал підошовного шару 56. Якщо необхідно досягнути хорошої амортизації кроків, придатним матеріалом для шару 58 опорних ребер є, наприклад, співполімер етиленвінілацетату (СЕВА). Якщо необхідно забезпечити зниження ваги відносно матеріалу підошовного шару, придатним матеріалом є спінений пластик з відповідною малою питомою вагою. Якщо за допомогою матеріалів підошовного шару необхідно забезпечити як поліпшену амортизацію кроків, так і зниження ваги, придатним матеріалом є, наприклад, спінений співполімер етиленвінілацетату (СЕВА). Існують, однак, багато інших варіантів матеріалу, які можуть бути використані. Під бар'єрним шаром 64 розташований, крім того, опційний шар 18 декоративних елементів, який видний знизу і надає привабливий вигляд підошовному вузлу. Коли четвертий взуттєвий виріб 20 носиться, дно 34 верху разом з нижньою стороною функціонального шару 40 дна верху розташовується на верхній стороні бар'єрного шару 64. Для запобігання пошкодженням функціонального шару 40 дна верху бар'єрний шар 64 повинен бути виконаний, відповідно, гнучким і м'яким. На фіг. 6 представлене зображення в розрізі передньої області ступні п'ятого взуттєвого виробу 70, згідно з п'ятим варіантом здійснення винаходу. П'ятий взуттєвий виріб 70, як і четвертий взуттєвий виріб 20, є взуттєвим виробом з приклеєною підошвою. Конструкція 22 верху і закріплення конструкції 22 верху відносно підошовного вузла 54 п'ятого взуттєвого виробу 70 співпадає аналогічними параметрами четвертого взуттєвого виробу 2. Однакові елементи позначені одними і тими ж номерами посилальних позицій. На відміну від фіг. 5, на фіг. 6 підошовний вузол 54 виконаний з прохідними отворами або проходами 72, які проходять, які ведуть від верхньої сторони середньої області підошовного вузла 54 до бічних сторін і, таким чином, забезпечують виведення водяної пари з внутрішньої частини конструкції 22 верху через багатошарове дно 34 верху і через прохідні отвори 72 в область, розташовану з бічної сторони зовні підошовного вузла 54. Підошовний вузол 54 є попередньо підготовленим елементом підошовного шару, зрозуміло, в даному варіанті здійснення винаходу можуть бути передбачені також додаткові підошовні елементи і шари, наприклад, опорний шар і/або збільшуючий комфорт шар і/або бар'єрний шар. На фіг. 7 представлене зображення в розрізі передньої області ступні шостого взуттєвого виробу 74, згідно з шостим варіантом здійснення винаходу. Конструкція 22 верху і закріплення конструкції 22 верху відносно підошовного вузла 54 шостого взуттєвого виробу 74 співпадає аналогічними параметрами четвертого взуттєвого виробу 2. Однак підошва в цьому випадку приєднана методом лиття. Однакові елементи позначені одними і тими ж номерами посилальних позицій. У середній області верхньої сторони підошовного вузла 54 нижня сторона функціонального шару 40 дна верху розташована на верхній стороні підошовного шару 56 підошовного вузла 54. На фіг. 7 в підошовному вузлі 54 не передбачено прохідних отворів або проходів, навпаки, матеріал підошовного вузла 54 є пористим щонайменше проникним для водяної пари і при необхідності також повітропроникним, як, наприклад, це виявляється у випадку пористих пластиків, так що водяна пара виводиться з внутрішньої частини конструкції 22 верху через багатошарове дно 34 верху і через пористий матеріал 56 підошви на зовнішню сторону взуттєвого виробу, як вниз, так і в бічну сторону. На фіг. 8 за допомогою чотирьох частин креслення фіг. 8(a), фіг. 8(b), фіг. 8(с) і фіг. 8(d) показані в перерізі чотири альтернативних варіанти здійснення ламінату 38 функціонального шару дна верху. Всі ламінати 38 функціонального шару дна верху, згідно з описаними вище фіг. 1-7, можуть бути виконані таким чином, як показано на фіг. 8(a)-(d). Згідно з фіг. 8(a), ламінат 38 функціонального шару дна верху містить верхній текстильний шар 42 і розташований під ним нижній водонепроникний і проникний для водяної пари функціональний шар 40. Опорний текстильний шар 42 має текстильну структуру: трикотаж, тканину, повсть або їх композиції. Згідно з фіг. 8(b), ламінат 38 функціонального шару дна верху містить верхній опорний текстильний шар 76 з хорошою проникністю, наприклад, з трикотажу, і розташований під ним нижній водонепроникний і проникний для водяної пари функціональний шар 40. Верхній опорний текстильний шар 76 має меншу товщину, ніж опорний текстильний шар 42 на фіг. 8(a) і має також великі в порівнянні з ним отвори. Завдяки цьому, ламінат 38 функціонального шару дна верху, згідно з фіг. 8(b), забезпечує ще сильніше збільшене виведення водяної пари зсередини назовні. Крім того, завдяки відкритій структурі опорного текстильного шару 76, 10 UA 105722 C2 5 10 15 20 25 30 35 40 45 50 55 60 функціональний шар 40 дна верху може бути ущільнений за допомогою ущільнювальної клеючої речовини на ще один функціональний шар. На фіг. 8(с) показаний ламінат 38 функціонального шару дна верху з розташованим в самому верху опорним текстильним шаром 42 і розташованим в самому низу функціональним шаром 40 дна верху, який виконаний з великою кількістю маленьких дискретних виступів. Завдяки цим виступам, вдається уникнути того, що функціональний шар 40 дна верху безпосередньо з'єднується з верхньою стороною підошовного вузла, навпаки, виступи 78 служать для утворення зазору між нижньою стороною функціонального шару 40 дна верху і верхньою стороною підошовного вузла і, таким чином, для додаткового захисту функціонального шару 40 дна верху від небажаних пошкоджень і стирання, без порушення вигідно поліпшеної активності "дихання" функціонального шару 40 дна верху. Ламінат 38 функціонального шару дна верху, згідно з фіг. 8(d), має верхній проникний для водяної пари текстильний шар 42 і розташований в самому низу функціональний шар 40 дна верху, який виконаний з великими по розміру поверхні і ширшими виступами 80 на своїй нижній стороні. Завдяки виступам 80, вдається уникнути того, що функціональний шар 40 дна верху безпосередньо з'єднується з верхньою стороною підошовного вузла, навпаки, виступи 78 служать для утворення зазору між нижньою стороною функціонального шару 40 дна верху і верхньою стороною підошовного вузла і, таким чином, для додаткового захисту функціонального шару 40 дна верху від небажаних пошкоджень. ПЕРЕЛІК ПОСИЛАЛЬНИХ ПОЗИЦІЙ 2 - перший взуттєвий виріб 4 - підошовний вузол 6 - приєднана методом лиття підошва 8 - опорна поверхня або ходова поверхня 10 - опорна підошва 12 - водопроникний шар 13 - вертикальні виїмки 14 - шар декоративних елементів 15 - сітчаста стрічка 16 - шов 17 - другий взуттєвий виріб 18 - виїмки 19 - третій взуттєвий виріб 20 - четвертий взуттєвий виріб 22 - конструкція верху 23 - область верху 24 - проникний для водяної пари шар лицьового матеріалу 26 - ламінат функціонального шару верху 28 - сітчаста стрічка або сітка 30- функціональний шар верху або мембрана верху 32 - підкладка верху 34 - багатошарове дно верху 36 - монтажна підошва або устілка 38 - ламінат функціонального шару дна верху 40 - нижній функціональний шар дна верху 42 - верхній опорний текстильний шар / проникний для водяної пари текстильний шар 44 - зв'язувальна клеюча речовина 46 - шов 48 - ущільнювальна клеюча речовина 50 - шар клеючої речовини підошви 54 - підошовний вузол 56 - підошовний шар 58 - шар опорних ребер 60 - вертикальні виїмки 62 - опорна поверхня або ходова поверхня 64 - бар'єрний шар 66 - шар декоративних елементів 68 - шар клеючої речовини підошви 70 - п'ятий взуттєвий виріб 72 - бічні виїмки 11 UA 105722 C2 5 74 - шостий взуттєвий виріб 75 - клейове з'єднання 76 - сітчастий верхній опорний текстильний шар 78 - малі виступи 80 - великі виступи ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Конструкція (22) верху для взуттєвого виробу (2), що містить область (23) верху з проникним для водяної пари шаром (24) лицьового матеріалу, який має нижню крайову ділянку, і з водонепроникним і проникним для водяної пари ламінатом (26) функціонального шару верху, який має нижню крайову ділянку, дно (34) верху з ламінатом (38) функціонального шару дна верху, який має бічну крайову ділянку, причому нижня крайова ділянка області (23) верху з'єднана з бічною крайовою ділянкою дна (34) верху; і причому ламінат (38) функціонального шару дна верху виконаний у вигляді багатошарового ламінату, який містить розташований в самому низу водонепроникний і проникний для водяної пари функціональний шар (40) і щонайменше один розташований над ним проникний для водяної пари текстильний шар (42). 2. Конструкція (22) верху за п. 1, яка відрізняється тим, що багатошаровий ламінат (38) функціонального шару дна верху виконаний двошаровим. 3. Конструкція (22) верху за п. 1, яка відрізняється тим, що багатошаровий ламінат (26) функціонального шару верху виконаний тришаровим. 4. Конструкція (22) верху за будь-яким з пп. 1-3, яка відрізняється тим, що нижня крайова ділянка області (23) верху, зокрема проникний для водяної пари шар (24) лицьового матеріалу, виконана так, що вона забезпечує проникнення ущільнюючого матеріалу аж до водонепроникного і проникного для водяної пари функціонального шару (30) ламінату (26) функціонального шару області (23) верху і при необхідності також забезпечує з'єднання між ламінатом (26) функціонального шару верху і ламінатом (38) функціонального шару дна верху. 5. Конструкція (22) верху за будь-яким з пп. 1-4, яка відрізняється тим, що передбачена сітчаста стрічка (15), яка з'єднує нижню крайову ділянку проникного для водяної пари шару (24) лицьового матеріалу з бічною крайовою ділянкою ламінату (38) функціонального шару дна верху, причому сітчаста стрічка (15) забезпечує проникнення приєднаного методом лиття матеріалу (6) підошви аж до водонепроникного і проникного для водяної пари функціонального шару (30) ламінату (26) функціонального шару області (23) верху і дна верху. 6. Конструкція (22) верху за будь-яким з пп. 1-5, яка відрізняється тим, що нижня крайова ділянка ламінату (26) функціонального шару області (23) верху пришита до бічної ділянки ламінату (38) функціонального шару дна верху, зокрема, за допомогою штробельного шва або зигзагоподібного шва. 7. Конструкція (22) верху за будь-яким з пп. 1-6, яка відрізняється тим, що функціональний шар (40) дна верху на своїй нижній стороні забезпечений опорними елементами (78, 80), зокрема виступами (78, 80). 8. Взуттєвий виріб (2), що має щонайменше конструкцію (22) верху за будь-яким з пп. 1-7 і підошовний вузол (4), який виконаний щонайменше з одним прохідним отвором (13) або є пористим, причому щонайменше частина підошовного вузла (4) прикріплена до нижньої сторони конструкції (22) верху, і причому бічна крайова ділянка ламінату (38) функціонального шару дна верху і нижня крайова ділянка ламінату (26) функціонального шару області (23) верху з'єднані одна з одною, причому на місці з'єднання передбачене водонепроникне ущільнення. 9. Взуттєвий виріб (2) за п. 8, який відрізняється тим, що щонайменше частина підошовного вузла (4) приєднана методом лиття до нижньої сторони конструкції (22) верху. 10. Взуттєвий виріб (20) за п. 8 або 9, який відрізняється тим, що щонайменше частина підошовного вузла (4) приклеєна до нижньої сторони конструкції (22) верху. 11. Взуттєвий виріб за будь-яким з пп. 8-10, який відрізняється тим, що щонайменше частина підошовного вузла пришита до нижньої сторони конструкції верху. 12. Взуттєвий виріб (2) за будь-яким з пп. 8-11, який відрізняється тим, що в підошовному вузлі (4) передбачений щонайменше один прохідний отвір (13), який веде до нижньої сторони підошовного вузла (4). 12 UA 105722 C2 5 13. Взуттєвий виріб (17) за будь-яким з пп. 8-12, який відрізняється тим, що в підошовному вузлі (4) передбачений щонайменше один прохідний отвір (13), який веде до бічної сторони підошовного вузла (4). 14. Взуттєвий виріб (19) за будь-яким з пп. 8-13, який відрізняється тим, що підошовний вузол містить пористий, зокрема проникний для водяної пари, матеріал. 13 UA 105722 C2 14 UA 105722 C2 15 UA 105722 C2 16 UA 105722 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
