Взуттєвий виріб (варіанти), устілка взуттєвого виробу та спосіб формування частини устілки або підошви взуття
Формула / Реферат

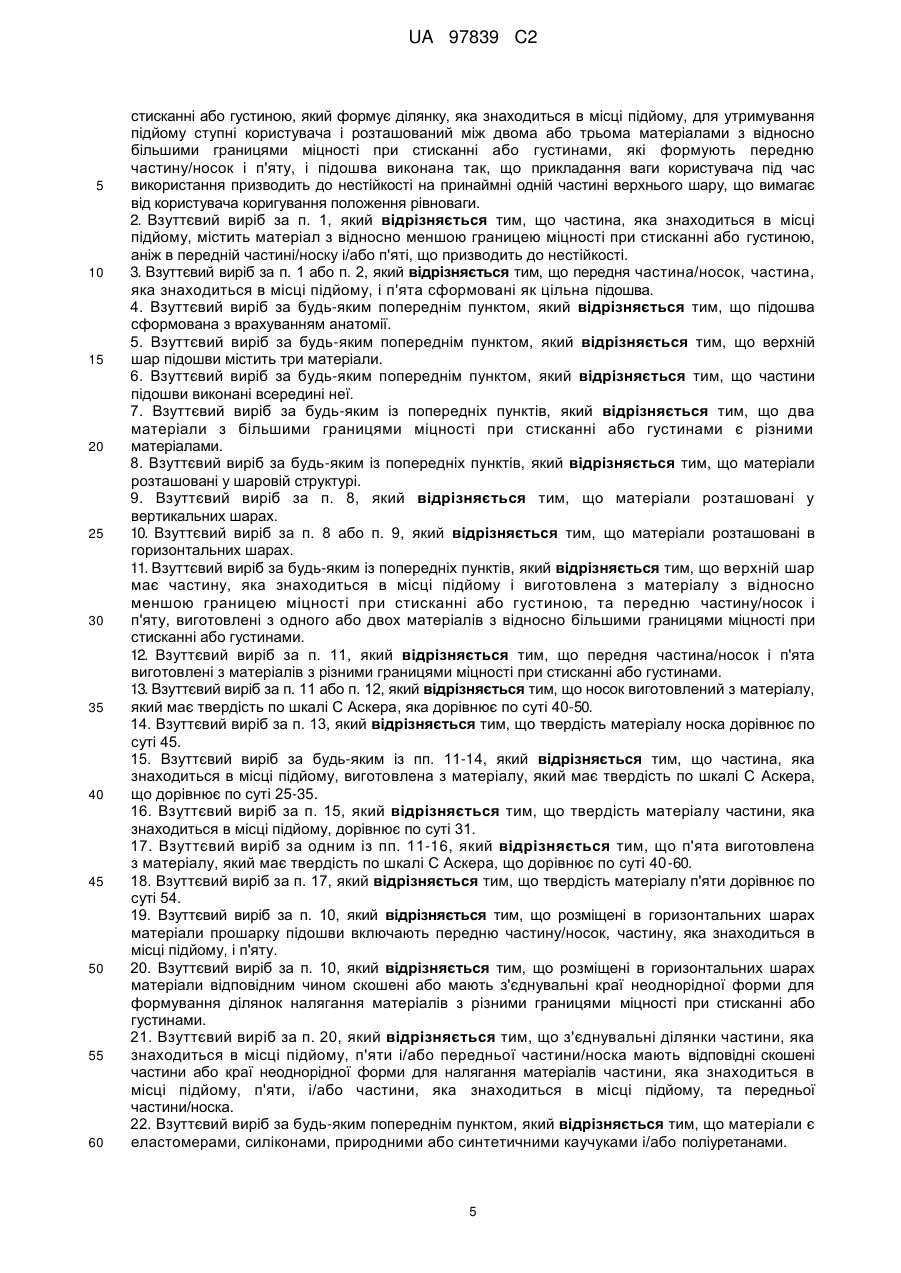

1. Взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка має принаймні верхній шар для контактування з ступнею користувача під час використання або додатковим верхнім шаром, і нижній шар для контактування з землею під час використання, у якому верхній шар підошви містить перший матеріал з відносно меншою границею міцності при стисканні або густиною, який формує ділянку, яка знаходиться в місці підйому, для утримування підйому ступні користувача і розташований між двома або трьома матеріалами з відносно більшими границями міцності при стисканні або густинами, які формують передню частину/носок і п'яту, і підошва виконана так, що прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній частині верхнього шару, що вимагає від користувача коригування положення рівноваги.
2. Взуттєвий виріб за п. 1, який відрізняється тим, що частина, яка знаходиться в місці підйому, містить матеріал з відносно меншою границею міцності при стисканні або густиною, аніж в передній частині/носку і/або п'яті, що призводить до нестійкості.
3. Взуттєвий виріб за п. 1 або п. 2, який відрізняється тим, що передня частина/носок, частина, яка знаходиться в місці підйому, і п'ята сформовані як цільна підошва.
4. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що підошва сформована з врахуванням анатомії.
5. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що верхній шар підошви містить три матеріали.
6. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що частини підошви виконані всередині неї.
7. Взуттєвий виріб за будь-яким із попередніх пунктів, який відрізняється тим, що два матеріали з більшими границями міцності при стисканні або густинами є різними матеріалами.
8. Взуттєвий виріб за будь-яким із попередніх пунктів, який відрізняється тим, що матеріали розташовані у шаровій структурі.
9. Взуттєвий виріб за п. 8, який відрізняється тим, що матеріали розташовані у вертикальних шарах.
10. Взуттєвий виріб за п. 8 або п. 9, який відрізняється тим, що матеріали розташовані в горизонтальних шарах.
11. Взуттєвий виріб за будь-яким із попередніх пунктів, який відрізняється тим, що верхній шар має частину, яка знаходиться в місці підйому і виготовлена з матеріалу з відносно меншою границею міцності при стисканні або густиною, та передню частину/носок і п'яту, виготовлені з одного або двох матеріалів з відносно більшими границями міцності при стисканні або густинами.
12. Взуттєвий виріб за п. 11, який відрізняється тим, що передня частина/носок і п'ята виготовлені з матеріалів з різними границями міцності при стисканні або густинами.
13. Взуттєвий виріб за п. 11 або п. 12, який відрізняється тим, що носок виготовлений з матеріалу, який має твердість по шкалі С Аскера, яка дорівнює по суті 40-50.
14. Взуттєвий виріб за п. 13, який відрізняється тим, що твердість матеріалу носка дорівнює по суті 45.
15. Взуттєвий виріб за будь-яким із пп. 11-14, який відрізняється тим, що частина, яка знаходиться в місці підйому, виготовлена з матеріалу, який має твердість по шкалі С Аскера, що дорівнює по суті 25-35.
16. Взуттєвий виріб за п. 15, який відрізняється тим, що твердість матеріалу частини, яка знаходиться в місці підйому, дорівнює по суті 31.
17. Взуттєвий виріб за одним із пп. 11-16, який відрізняється тим, що п'ята виготовлена з матеріалу, який має твердість по шкалі С Аскера, що дорівнює по суті 40-60.
18. Взуттєвий виріб за п. 17, який відрізняється тим, що твердість матеріалу п'яти дорівнює по суті 54.
19. Взуттєвий виріб за п. 10, який відрізняється тим, що розміщені в горизонтальних шарах матеріали прошарку підошви включають передню частину/носок, частину, яка знаходиться в місці підйому, і п'яту.
20. Взуттєвий виріб за п. 10, який відрізняється тим, що розміщені в горизонтальних шарах матеріали відповідним чином скошені або мають з'єднувальні краї неоднорідної форми для формування ділянок налягання матеріалів з різними границями міцності при стисканні або густинами.
21. Взуттєвий виріб за п. 20, який відрізняється тим, що з'єднувальні ділянки частини, яка знаходиться в місці підйому, п'яти і/або передньої частини/носка мають відповідні скошені частини або краї неоднорідної форми для налягання матеріалів частини, яка знаходиться в місці підйому, п'яти, і/або частини, яка знаходиться в місці підйому, та передньої частини/носка.
22. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що матеріали є еластомерами, силіконами, природними або синтетичними каучуками і/або поліуретанами.

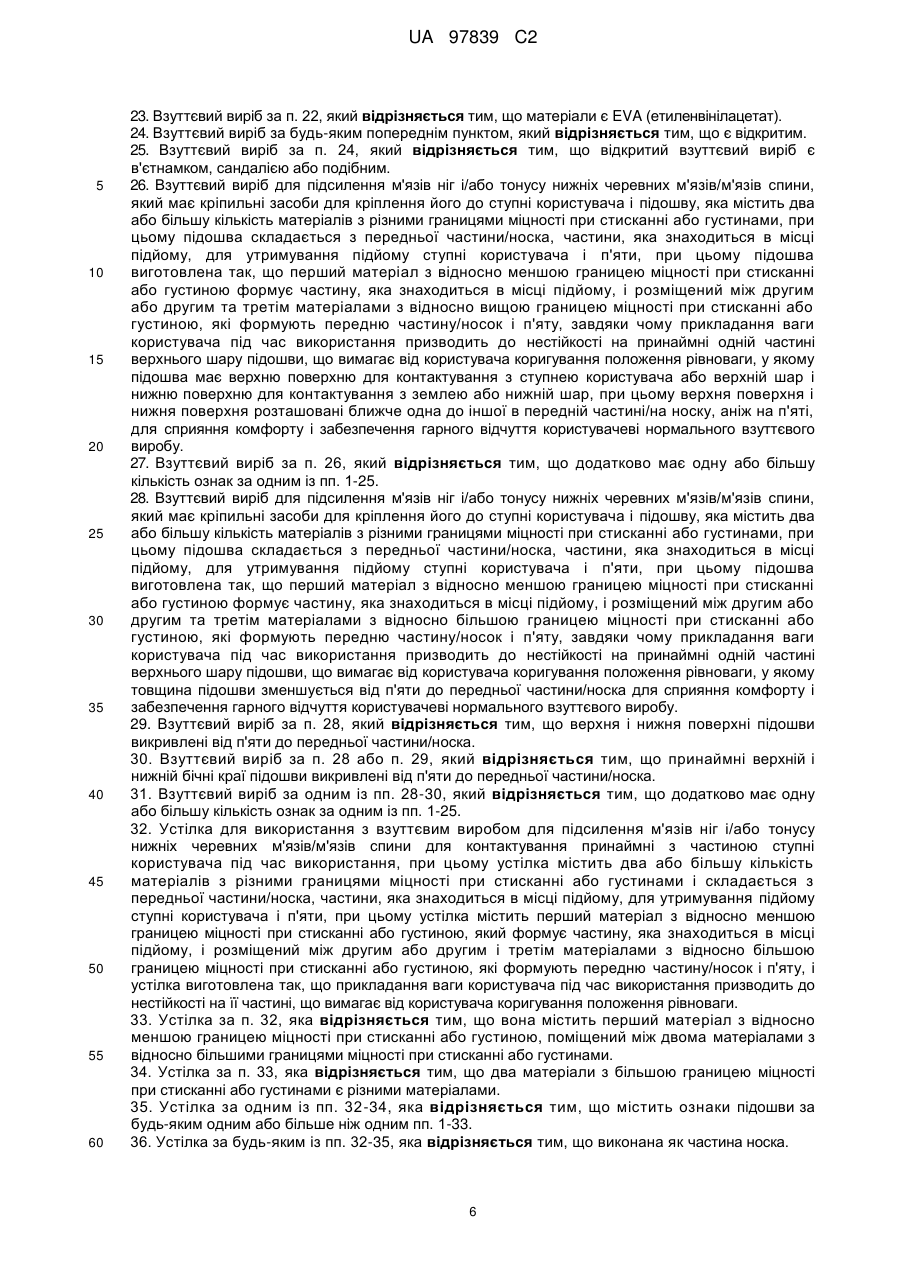

23. Взуттєвий виріб за п. 22, який відрізняється тим, що матеріали є EVA (етиленвінілацетат).
24. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що є відкритим.
25. Взуттєвий виріб за п. 24, який відрізняється тим, що відкритий взуттєвий виріб є в'єтнамком, сандалією або подібним.
26. Взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами, при цьому підошва складається з передньої частини/носка, частини, яка знаходиться в місці підйому, для утримування підйому ступні користувача і п'яти, при цьому підошва виготовлена так, що перший матеріал з відносно меншою границею міцності при стисканні або густиною формує частину, яка знаходиться в місці підйому, і розміщений між другим або другим та третім матеріалами з відносно вищою границею міцності при стисканні або густиною, які формують передню частину/носок і п'яту, завдяки чому прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній частині верхнього шару підошви, що вимагає від користувача коригування положення рівноваги, у якому підошва має верхню поверхню для контактування з ступнею користувача або верхній шар і нижню поверхню для контактування з землею або нижній шар, при цьому верхня поверхня і нижня поверхня розташовані ближче одна до іншої в передній частині/на носку, аніж на п'яті, для сприяння комфорту і забезпечення гарного відчуття користувачеві нормального взуттєвого виробу.
27. Взуттєвий виріб за п. 26, який відрізняється тим, що додатково має одну або більшу кількість ознак за одним із пп. 1-25.
28. Взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами, при цьому підошва складається з передньої частини/носка, частини, яка знаходиться в місці підйому, для утримування підйому ступні користувача і п'яти, при цьому підошва виготовлена так, що перший матеріал з відносно меншою границею міцності при стисканні або густиною формує частину, яка знаходиться в місці підйому, і розміщений між другим або другим та третім матеріалами з відносно більшою границею міцності при стисканні або густиною, які формують передню частину/носок і п'яту, завдяки чому прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній частині верхнього шару підошви, що вимагає від користувача коригування положення рівноваги, у якому товщина підошви зменшується від п'яти до передньої частини/носка для сприяння комфорту і забезпечення гарного відчуття користувачеві нормального взуттєвого виробу.
29. Взуттєвий виріб за п. 28, який відрізняється тим, що верхня і нижня поверхні підошви викривлені від п'яти до передньої частини/носка.
30. Взуттєвий виріб за п. 28 або п. 29, який відрізняється тим, що принаймні верхній і нижній бічні краї підошви викривлені від п'яти до передньої частини/носка.
31. Взуттєвий виріб за одним із пп. 28-30, який відрізняється тим, що додатково має одну або більшу кількість ознак за одним із пп. 1-25.
32. Устілка для використання з взуттєвим виробом для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини для контактування принаймні з частиною ступні користувача під час використання, при цьому устілка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами і складається з передньої частини/носка, частини, яка знаходиться в місці підйому, для утримування підйому ступні користувача і п'яти, при цьому устілка містить перший матеріал з відносно меншою границею міцності при стисканні або густиною, який формує частину, яка знаходиться в місці підйому, і розміщений між другим або другим і третім матеріалами з відносно більшою границею міцності при стисканні або густиною, які формують передню частину/носок і п'яту, і устілка виготовлена так, що прикладання ваги користувача під час використання призводить до нестійкості на її частині, що вимагає від користувача коригування положення рівноваги.
33. Устілка за п. 32, яка відрізняється тим, що вона містить перший матеріал з відносно меншою границею міцності при стисканні або густиною, поміщений між двома матеріалами з відносно більшими границями міцності при стисканні або густинами.
34. Устілка за п. 33, яка відрізняється тим, що два матеріали з більшою границею міцності при стисканні або густинами є різними матеріалами.
35. Устілка за одним із пп. 32-34, яка відрізняється тим, що містить ознаки підошви за будь-яким одним або більше ніж одним пп. 1-33.
36. Устілка за будь-яким із пп. 32-35, яка відрізняється тим, що виконана як частина носка.
37. Спосіб формування частини устілки або підошви взуття, у якому
виконують частину, яка знаходиться в місці підйому, для утримування підйому ступні користувача з першого матеріалу з відносно меншою границею міцності при стисканні або густиною;
виконують передню частину/носок і п'яту з другого або другого і третього матеріалів з відносно більшою границею міцності при стисканні або густиною;
поміщають у формі частину, яка знаходиться в місці підйому, між передньою частиною/носком і п'ятою; і
з'єднують передню частину/носок, частину, яка знаходиться в місці підйому, і п'яту з формуванням цільної устілки/підошви, яка має ефект хитання, який, під час використання, вимагає від користувача коригування положення рівноваги.
38. Спосіб за п. 37, який відрізняється тим, що з'єднання забезпечують нагріванням матеріалів.
39. Спосіб за п. 38, який відрізняється тим, що з'єднанню сприяють стисканням матеріалів.
40. Спосіб за п. 38 або п. 39, який відрізняється тим, що з'єднання матеріалів здійснюють у з'єднувальному пристрої з сітчастим пресом.
41. Спосіб за будь-яким із пп. 37-40, який відрізняється тим, що включає процес формування першого етапу для надання литої заготовки і процес формування другого етапу для надання кінцевого продукту.
42. Спосіб за будь-яким із пп. 37-41, який відрізняється тим, що додатковий шар з'єднують з будь-яким або обома верхнім шаром або нижнім шаром цільної устілки/підошви.
43. Спосіб за будь-яким із пп. 37-42, який відрізняється тим, що з'єднувальні краї передньої частини/носка і частини, яка знаходиться в місці підйому, і/або частини, яка знаходиться в місці підйому, і п'яти сформовані неоднорідно або відповідно скошені для надання більшої площі кріпильної поверхні.
Текст

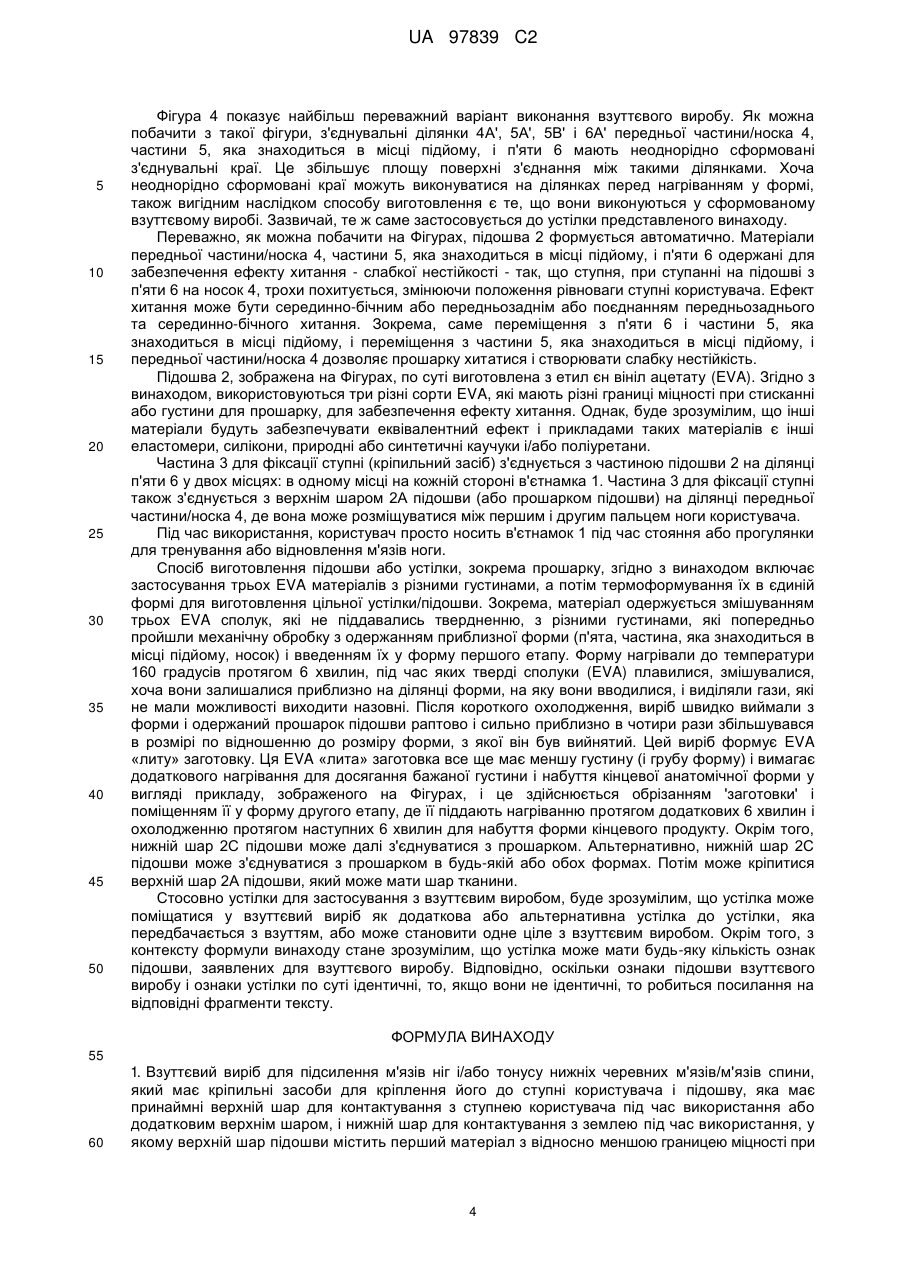

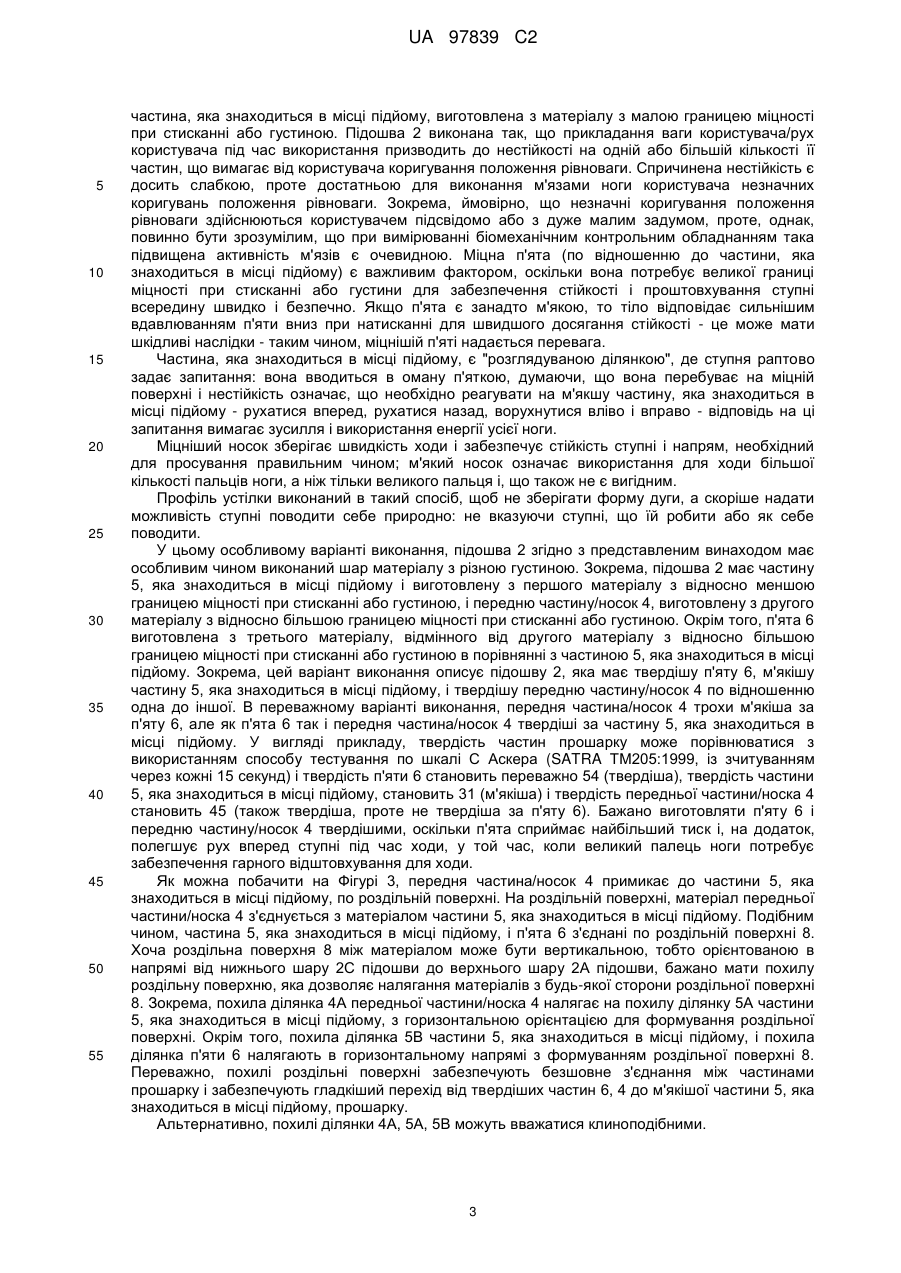

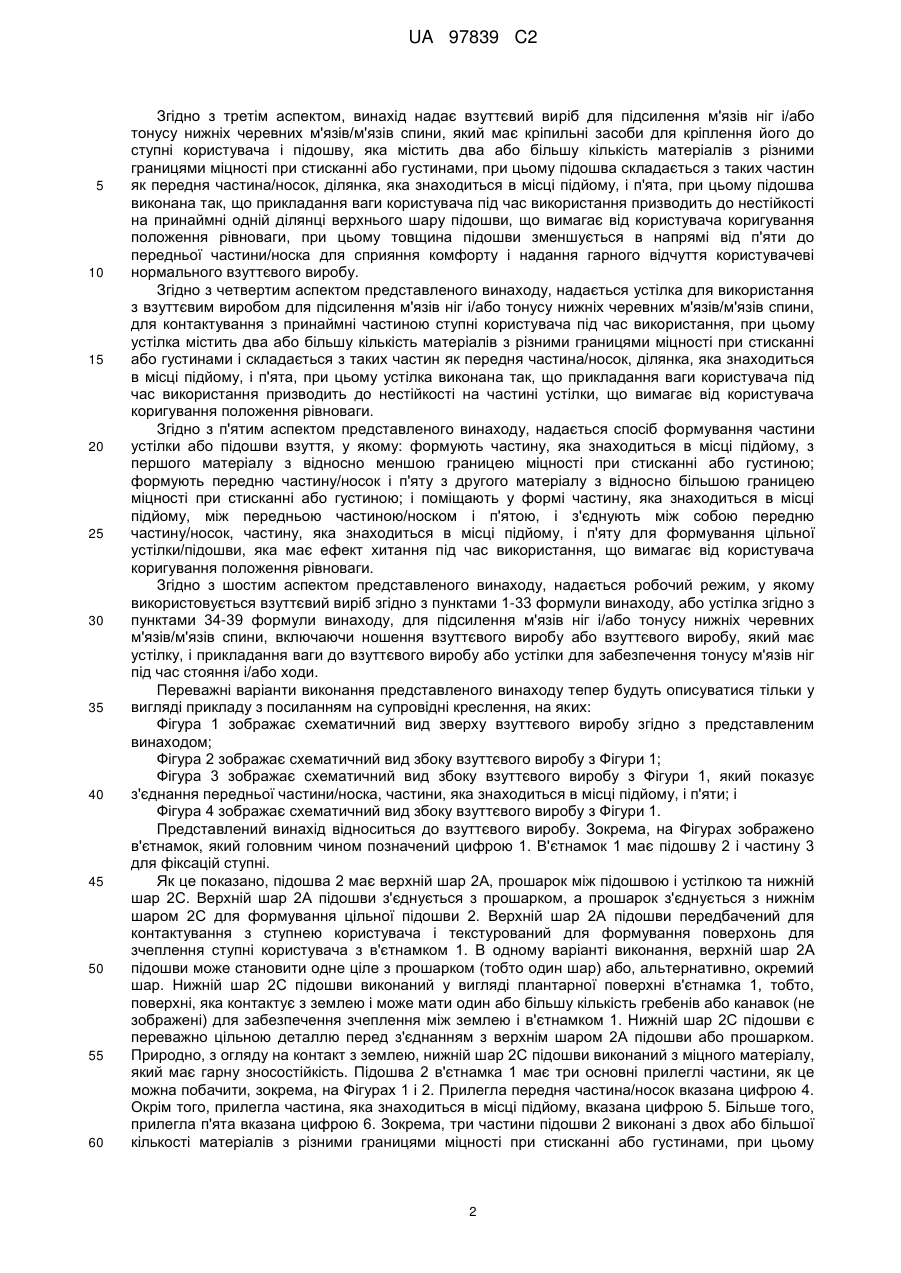

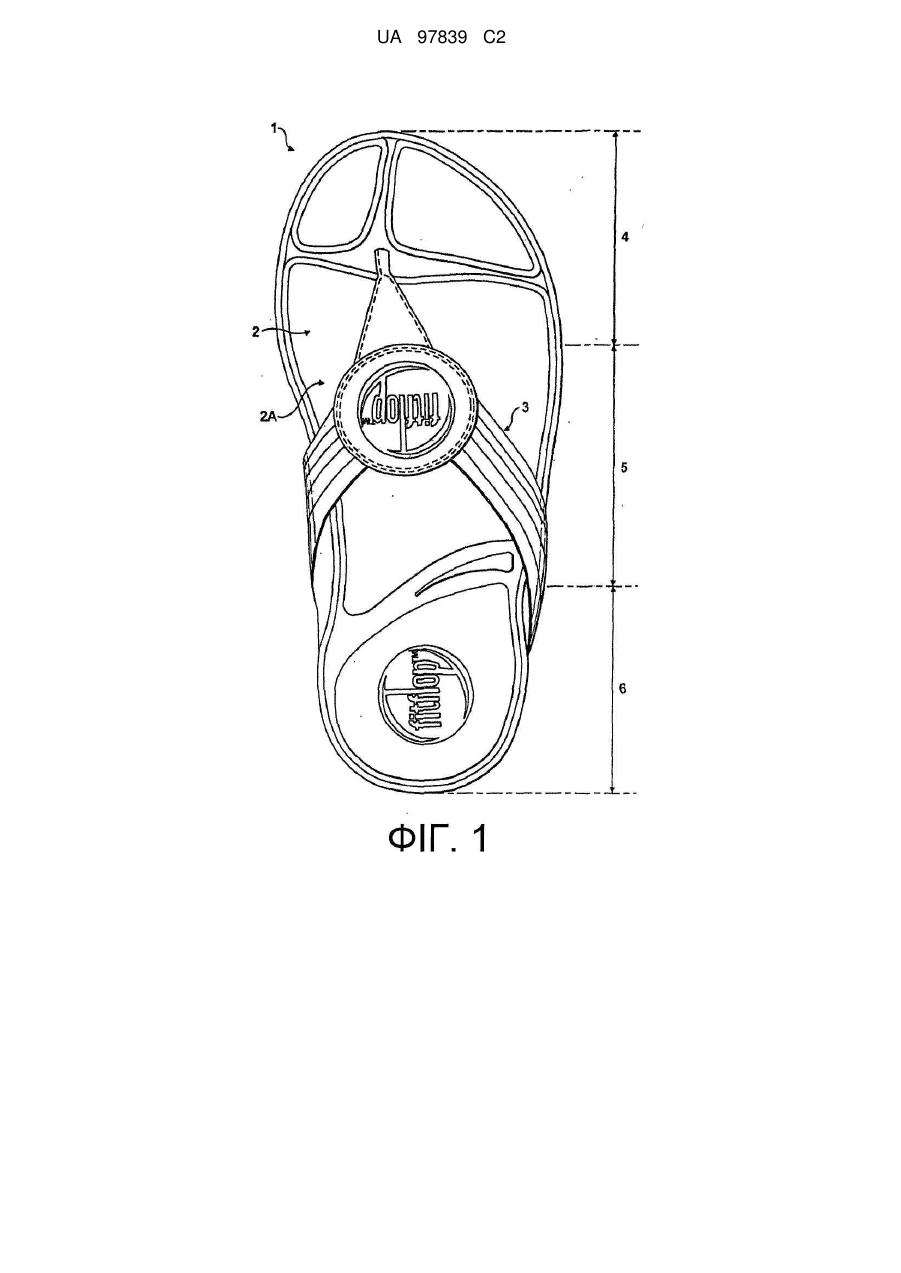

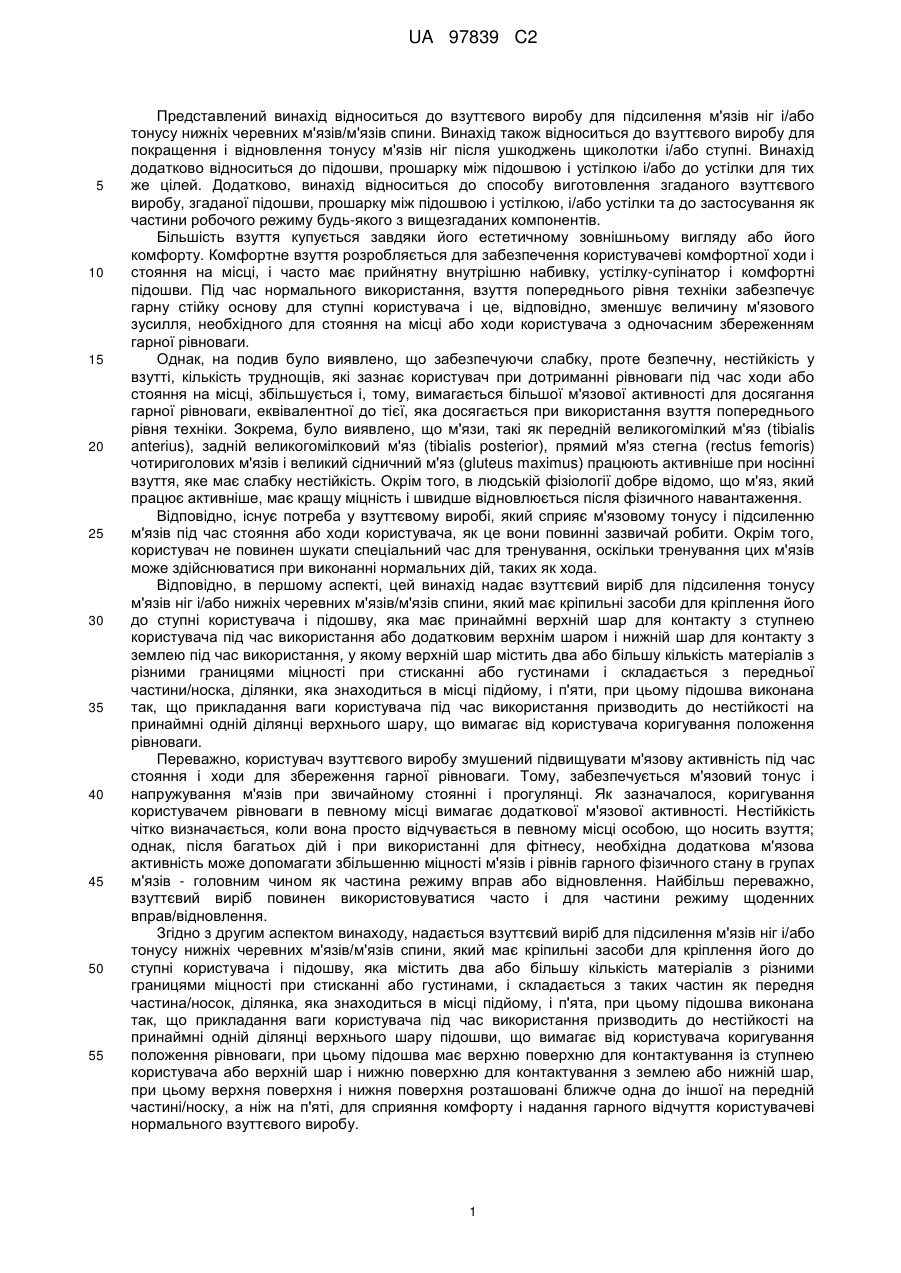

Реферат: Описується взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка має принаймні верхній шар для контакту з ступнею користувача під час використання або з додатковим верхнім шаром і нижній шар для контакту з землею під час використання, у якому верхній шар містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами, при цьому підошва складається з передньої частини/носка, частини, яка знаходиться в місці підйому, і п'яти, при цьому підошва виконана так, що прикладання ваги користувача під час використання призводить до нестійкості принаймні на одній частині верхнього шару, що вимагає від користувача коригування положення рівноваги. UA 97839 C2 (12) UA 97839 C2 UA 97839 C2 5 10 15 20 25 30 35 40 45 50 55 Представлений винахід відноситься до взуттєвого виробу для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини. Винахід також відноситься до взуттєвого виробу для покращення і відновлення тонусу м'язів ніг після ушкоджень щиколотки і/або ступні. Винахід додатково відноситься до підошви, прошарку між підошвою і устілкою і/або до устілки для тих же цілей. Додатково, винахід відноситься до способу виготовлення згаданого взуттєвого виробу, згаданої підошви, прошарку між підошвою і устілкою, і/або устілки та до застосування як частини робочого режиму будь-якого з вищезгаданих компонентів. Більшість взуття купується завдяки його естетичному зовнішньому вигляду або його комфорту. Комфортне взуття розробляється для забезпечення користувачеві комфортної ходи і стояння на місці, і часто має прийнятну внутрішню набивку, устілку-супінатор і комфортні підошви. Під час нормального використання, взуття попереднього рівня техніки забезпечує гарну стійку основу для ступні користувача і це, відповідно, зменшує величину м'язового зусилля, необхідного для стояння на місці або ходи користувача з одночасним збереженням гарної рівноваги. Однак, на подив було виявлено, що забезпечуючи слабку, проте безпечну, нестійкість у взутті, кількість труднощів, які зазнає користувач при дотриманні рівноваги під час ходи або стояння на місці, збільшується і, тому, вимагається більшої м'язової активності для досягання гарної рівноваги, еквівалентної до тієї, яка досягається при використання взуття попереднього рівня техніки. Зокрема, було виявлено, що м'язи, такі як передній великогомілкий м'яз (tibialis anterius), задній великогомілковий м'яз (tibialis posterior), прямий м'яз стегна (rectus femoris) чотириголових м'язів і великий сідничний м'яз (gluteus maximus) працюють активніше при носінні взуття, яке має слабку нестійкість. Окрім того, в людській фізіології добре відомо, що м'яз, який працює активніше, має кращу міцність і швидше відновлюється після фізичного навантаження. Відповідно, існує потреба у взуттєвому виробі, який сприяє м'язовому тонусу і підсиленню м'язів під час стояння або ходи користувача, як це вони повинні зазвичай робити. Окрім того, користувач не повинен шукати спеціальний час для тренування, оскільки тренування цих м'язів може здійснюватися при виконанні нормальних дій, таких як хода. Відповідно, в першому аспекті, цей винахід надає взуттєвий виріб для підсилення тонусу м'язів ніг і/або нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка має принаймні верхній шар для контакту з ступнею користувача під час використання або додатковим верхнім шаром і нижній шар для контакту з землею під час використання, у якому верхній шар містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами і складається з передньої частини/носка, ділянки, яка знаходиться в місці підйому, і п'яти, при цьому підошва виконана так, що прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній ділянці верхнього шару, що вимагає від користувача коригування положення рівноваги. Переважно, користувач взуттєвого виробу змушений підвищувати м'язову активність під час стояння і ходи для збереження гарної рівноваги. Тому, забезпечується м'язовий тонус і напружування м'язів при звичайному стоянні і прогулянці. Як зазначалося, коригування користувачем рівноваги в певному місці вимагає додаткової м'язової активності. Нестійкість чітко визначається, коли вона просто відчувається в певному місці особою, що носить взуття; однак, після багатьох дій і при використанні для фітнесу, необхідна додаткова м'язова активність може допомагати збільшенню міцності м'язів і рівнів гарного фізичного стану в групах м'язів - головним чином як частина режиму вправ або відновлення. Найбільш переважно, взуттєвий виріб повинен використовуватися часто і для частини режиму щоденних вправ/відновлення. Згідно з другим аспектом винаходу, надається взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами, і складається з таких частин як передня частина/носок, ділянка, яка знаходиться в місці підйому, і п'ята, при цьому підошва виконана так, що прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній ділянці верхнього шару підошви, що вимагає від користувача коригування положення рівноваги, при цьому підошва має верхню поверхню для контактування із ступнею користувача або верхній шар і нижню поверхню для контактування з землею або нижній шар, при цьому верхня поверхня і нижня поверхня розташовані ближче одна до іншої на передній частині/носку, а ніж на п'яті, для сприяння комфорту і надання гарного відчуття користувачеві нормального взуттєвого виробу. 1 UA 97839 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з третім аспектом, винахід надає взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами, при цьому підошва складається з таких частин як передня частина/носок, ділянка, яка знаходиться в місці підйому, і п'ята, при цьому підошва виконана так, що прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній ділянці верхнього шару підошви, що вимагає від користувача коригування положення рівноваги, при цьому товщина підошви зменшується в напрямі від п'яти до передньої частини/носка для сприяння комфорту і надання гарного відчуття користувачеві нормального взуттєвого виробу. Згідно з четвертим аспектом представленого винаходу, надається устілка для використання з взуттєвим виробом для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, для контактування з принаймні частиною ступні користувача під час використання, при цьому устілка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами і складається з таких частин як передня частина/носок, ділянка, яка знаходиться в місці підйому, і п'ята, при цьому устілка виконана так, що прикладання ваги користувача під час використання призводить до нестійкості на частині устілки, що вимагає від користувача коригування положення рівноваги. Згідно з п'ятим аспектом представленого винаходу, надається спосіб формування частини устілки або підошви взуття, у якому: формують частину, яка знаходиться в місці підйому, з першого матеріалу з відносно меншою границею міцності при стисканні або густиною; формують передню частину/носок і п'яту з другого матеріалу з відносно більшою границею міцності при стисканні або густиною; і поміщають у формі частину, яка знаходиться в місці підйому, між передньою частиною/носком і п'ятою, і з'єднують між собою передню частину/носок, частину, яка знаходиться в місці підйому, і п'яту для формування цільної устілки/підошви, яка має ефект хитання під час використання, що вимагає від користувача коригування положення рівноваги. Згідно з шостим аспектом представленого винаходу, надається робочий режим, у якому використовується взуттєвий виріб згідно з пунктами 1-33 формули винаходу, або устілка згідно з пунктами 34-39 формули винаходу, для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, включаючи ношення взуттєвого виробу або взуттєвого виробу, який має устілку, і прикладання ваги до взуттєвого виробу або устілки для забезпечення тонусу м'язів ніг під час стояння і/або ходи. Переважні варіанти виконання представленого винаходу тепер будуть описуватися тільки у вигляді прикладу з посиланням на супровідні креслення, на яких: Фігура 1 зображає схематичний вид зверху взуттєвого виробу згідно з представленим винаходом; Фігура 2 зображає схематичний вид збоку взуттєвого виробу з Фігури 1; Фігура 3 зображає схематичний вид збоку взуттєвого виробу з Фігури 1, який показує з'єднання передньої частини/носка, частини, яка знаходиться в місці підйому, і п'яти; і Фігура 4 зображає схематичний вид збоку взуттєвого виробу з Фігури 1. Представлений винахід відноситься до взуттєвого виробу. Зокрема, на Фігурах зображено в'єтнамок, який головним чином позначений цифрою 1. В'єтнамок 1 має підошву 2 і частину 3 для фіксацій ступні. Як це показано, підошва 2 має верхній шар 2А, прошарок між підошвою і устілкою та нижній шар 2С. Верхній шар 2А підошви з'єднується з прошарком, а прошарок з'єднується з нижнім шаром 2С для формування цільної підошви 2. Верхній шар 2А підошви передбачений для контактування з ступнею користувача і текстурований для формування поверхонь для зчеплення ступні користувача з в'єтнамком 1. В одному варіанті виконання, верхній шар 2А підошви може становити одне ціле з прошарком (тобто один шар) або, альтернативно, окремий шар. Нижній шар 2С підошви виконаний у вигляді плантарної поверхні в'єтнамка 1, тобто, поверхні, яка контактує з землею і може мати один або більшу кількість гребенів або канавок (не зображені) для забезпечення зчеплення між землею і в'єтнамком 1. Нижній шар 2С підошви є переважно цільною деталлю перед з'єднанням з верхнім шаром 2А підошви або прошарком. Природно, з огляду на контакт з землею, нижній шар 2С підошви виконаний з міцного матеріалу, який має гарну зносостійкість. Підошва 2 в'єтнамка 1 має три основні прилеглі частини, як це можна побачити, зокрема, на Фігурах 1 і 2. Прилегла передня частина/носок вказана цифрою 4. Окрім того, прилегла частина, яка знаходиться в місці підйому, вказана цифрою 5. Більше того, прилегла п'ята вказана цифрою 6. Зокрема, три частини підошви 2 виконані з двох або більшої кількості матеріалів з різними границями міцності при стисканні або густинами, при цьому 2 UA 97839 C2 5 10 15 20 25 30 35 40 45 50 55 частина, яка знаходиться в місці підйому, виготовлена з матеріалу з малою границею міцності при стисканні або густиною. Підошва 2 виконана так, що прикладання ваги користувача/рух користувача під час використання призводить до нестійкості на одній або більшій кількості її частин, що вимагає від користувача коригування положення рівноваги. Спричинена нестійкість є досить слабкою, проте достатньою для виконання м'язами ноги користувача незначних коригувань положення рівноваги. Зокрема, ймовірно, що незначні коригування положення рівноваги здійснюються користувачем підсвідомо або з дуже малим задумом, проте, однак, повинно бути зрозумілим, що при вимірюванні біомеханічним контрольним обладнанням така підвищена активність м'язів є очевидною. Міцна п'ята (по відношенню до частини, яка знаходиться в місці підйому) є важливим фактором, оскільки вона потребує великої границі міцності при стисканні або густини для забезпечення стійкості і проштовхування ступні всередину швидко і безпечно. Якщо п'ята є занадто м'якою, то тіло відповідає сильнішим вдавлюванням п'яти вниз при натисканні для швидшого досягання стійкості - це може мати шкідливі наслідки - таким чином, міцнішій п'яті надається перевага. Частина, яка знаходиться в місці підйому, є "розглядуваною ділянкою", де ступня раптово задає запитання: вона вводиться в оману п'яткою, думаючи, що вона перебуває на міцній поверхні і нестійкість означає, що необхідно реагувати на м'якшу частину, яка знаходиться в місці підйому - рухатися вперед, рухатися назад, ворухнутися вліво і вправо - відповідь на ці запитання вимагає зусилля і використання енергії усієї ноги. Міцніший носок зберігає швидкість ходи і забезпечує стійкість ступні і напрям, необхідний для просування правильним чином; м'який носок означає використання для ходи більшої кількості пальців ноги, а ніж тільки великого пальця і, що також не є вигідним. Профіль устілки виконаний в такий спосіб, щоб не зберігати форму дуги, а скоріше надати можливість ступні поводити себе природно: не вказуючи ступні, що їй робити або як себе поводити. У цьому особливому варіанті виконання, підошва 2 згідно з представленим винаходом має особливим чином виконаний шар матеріалу з різною густиною. Зокрема, підошва 2 має частину 5, яка знаходиться в місці підйому і виготовлену з першого матеріалу з відносно меншою границею міцності при стисканні або густиною, і передню частину/носок 4, виготовлену з другого матеріалу з відносно більшою границею міцності при стисканні або густиною. Окрім того, п'ята 6 виготовлена з третього матеріалу, відмінного від другого матеріалу з відносно більшою границею міцності при стисканні або густиною в порівнянні з частиною 5, яка знаходиться в місці підйому. Зокрема, цей варіант виконання описує підошву 2, яка має твердішу п'яту 6, м'якішу частину 5, яка знаходиться в місці підйому, і твердішу передню частину/носок 4 по відношенню одна до іншої. В переважному варіанті виконання, передня частина/носок 4 трохи м'якіша за п'яту 6, але як п'ята 6 так і передня частина/носок 4 твердіші за частину 5, яка знаходиться в місці підйому. У вигляді прикладу, твердість частин прошарку може порівнюватися з використанням способу тестування по шкалі С Аскера (SATRA ТМ205:1999, із зчитуванням через кожні 15 секунд) і твердість п'яти 6 становить переважно 54 (твердіша), твердість частини 5, яка знаходиться в місці підйому, становить 31 (м'якіша) і твердість передньої частини/носка 4 становить 45 (також твердіша, проте не твердіша за п'яту 6). Бажано виготовляти п'яту 6 і передню частину/носок 4 твердішими, оскільки п'ята сприймає найбільший тиск і, на додаток, полегшує рух вперед ступні під час ходи, у той час, коли великий палець ноги потребує забезпечення гарного відштовхування для ходи. Як можна побачити на Фігурі 3, передня частина/носок 4 примикає до частини 5, яка знаходиться в місці підйому, по роздільній поверхні. На роздільній поверхні, матеріал передньої частини/носка 4 з'єднується з матеріалом частини 5, яка знаходиться в місці підйому. Подібним чином, частина 5, яка знаходиться в місці підйому, і п'ята 6 з'єднані по роздільній поверхні 8. Хоча роздільна поверхня 8 між матеріалом може бути вертикальною, тобто орієнтованою в напрямі від нижнього шару 2С підошви до верхнього шару 2А підошви, бажано мати похилу роздільну поверхню, яка дозволяє налягання матеріалів з будь-якої сторони роздільної поверхні 8. Зокрема, похила ділянка 4А передньої частини/носка 4 налягає на похилу ділянку 5А частини 5, яка знаходиться в місці підйому, з горизонтальною орієнтацією для формування роздільної поверхні. Окрім того, похила ділянка 5В частини 5, яка знаходиться в місці підйому, і похила ділянка п'яти 6 налягають в горизонтальному напрямі з формуванням роздільної поверхні 8. Переважно, похилі роздільні поверхні забезпечують безшовне з'єднання між частинами прошарку і забезпечують гладкіший перехід від твердіших частин 6, 4 до м'якішої частини 5, яка знаходиться в місці підйому, прошарку. Альтернативно, похилі ділянки 4А, 5А, 5В можуть вважатися клиноподібними. 3 UA 97839 C2 5 10 15 20 25 30 35 40 45 50 Фігура 4 показує найбільш переважний варіант виконання взуттєвого виробу. Як можна побачити з такої фігури, з'єднувальні ділянки 4А', 5А', 5В' і 6А' передньої частини/носка 4, частини 5, яка знаходиться в місці підйому, і п'яти 6 мають неоднорідно сформовані з'єднувальні краї. Це збільшує площу поверхні з'єднання між такими ділянками. Хоча неоднорідно сформовані краї можуть виконуватися на ділянках перед нагріванням у формі, також вигідним наслідком способу виготовлення є те, що вони виконуються у сформованому взуттєвому виробі. Зазвичай, те ж саме застосовується до устілки представленого винаходу. Переважно, як можна побачити на Фігурах, підошва 2 формується автоматично. Матеріали передньої частини/носка 4, частини 5, яка знаходиться в місці підйому, і п'яти 6 одержані для забезпечення ефекту хитання - слабкої нестійкості - так, що ступня, при ступанні на підошві з п'яти 6 на носок 4, трохи похитується, змінюючи положення рівноваги ступні користувача. Ефект хитання може бути серединно-бічним або передньозаднім або поєднанням передньозаднього та серединно-бічного хитання. Зокрема, саме переміщення з п'яти 6 і частини 5, яка знаходиться в місці підйому, і переміщення з частини 5, яка знаходиться в місці підйому, і передньої частини/носка 4 дозволяє прошарку хитатися і створювати слабку нестійкість. Підошва 2, зображена на Фігурах, по суті виготовлена з етил єн вініл ацетату (EVA). Згідно з винаходом, використовуються три різні сорти EVA, які мають різні границі міцності при стисканні або густини для прошарку, для забезпечення ефекту хитання. Однак, буде зрозумілим, що інші матеріали будуть забезпечувати еквівалентний ефект і прикладами таких матеріалів є інші еластомери, силікони, природні або синтетичні каучуки і/або поліуретани. Частина 3 для фіксації ступні (кріпильний засіб) з'єднується з частиною підошви 2 на ділянці п'яти 6 у двох місцях: в одному місці на кожній стороні в'єтнамка 1. Частина 3 для фіксації ступні також з'єднується з верхнім шаром 2А підошви (або прошарком підошви) на ділянці передньої частини/носка 4, де вона може розміщуватися між першим і другим пальцем ноги користувача. Під час використання, користувач просто носить в'єтнамок 1 під час стояння або прогулянки для тренування або відновлення м'язів ноги. Спосіб виготовлення підошви або устілки, зокрема прошарку, згідно з винаходом включає застосування трьох EVA матеріалів з різними густинами, а потім термоформування їх в єдиній формі для виготовлення цільної устілки/підошви. Зокрема, матеріал одержується змішуванням трьох EVA сполук, які не піддавались твердненню, з різними густинами, які попередньо пройшли механічну обробку з одержанням приблизної форми (п'ята, частина, яка знаходиться в місці підйому, носок) і введенням їх у форму першого етапу. Форму нагрівали до температури 160 градусів протягом 6 хвилин, під час яких тверді сполуки (EVA) плавилися, змішувалися, хоча вони залишалися приблизно на ділянці форми, на яку вони вводилися, і виділяли гази, які не мали можливості виходити назовні. Після короткого охолодження, виріб швидко виймали з форми і одержаний прошарок підошви раптово і сильно приблизно в чотири рази збільшувався в розмірі по відношенню до розміру форми, з якої він був вийнятий. Цей виріб формує EVA «литу» заготовку. Ця EVA «лита» заготовка все ще має меншу густину (і грубу форму) і вимагає додаткового нагрівання для досягання бажаної густини і набуття кінцевої анатомічної форми у вигляді прикладу, зображеного на Фігурах, і це здійснюється обрізанням 'заготовки' і поміщенням її у форму другого етапу, де її піддають нагріванню протягом додаткових 6 хвилин і охолодженню протягом наступних 6 хвилин для набуття форми кінцевого продукту. Окрім того, нижній шар 2С підошви може далі з'єднуватися з прошарком. Альтернативно, нижній шар 2С підошви може з'єднуватися з прошарком в будь-якій або обох формах. Потім може кріпитися верхній шар 2А підошви, який може мати шар тканини. Стосовно устілки для застосування з взуттєвим виробом, буде зрозумілим, що устілка може поміщатися у взуттєвий виріб як додаткова або альтернативна устілка до устілки, яка передбачається з взуттям, або може становити одне ціле з взуттєвим виробом. Окрім того, з контексту формули винаходу стане зрозумілим, що устілка може мати будь-яку кількість ознак підошви, заявлених для взуттєвого виробу. Відповідно, оскільки ознаки підошви взуттєвого виробу і ознаки устілки по суті ідентичні, то, якщо вони не ідентичні, то робиться посилання на відповідні фрагменти тексту. ФОРМУЛА ВИНАХОДУ 55 60 1. Взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка має принаймні верхній шар для контактування з ступнею користувача під час використання або додатковим верхнім шаром, і нижній шар для контактування з землею під час використання, у якому верхній шар підошви містить перший матеріал з відносно меншою границею міцності при 4 UA 97839 C2 5 10 15 20 25 30 35 40 45 50 55 60 стисканні або густиною, який формує ділянку, яка знаходиться в місці підйому, для утримування підйому ступні користувача і розташований між двома або трьома матеріалами з відносно більшими границями міцності при стисканні або густинами, які формують передню частину/носок і п'яту, і підошва виконана так, що прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній частині верхнього шару, що вимагає від користувача коригування положення рівноваги. 2. Взуттєвий виріб за п. 1, який відрізняється тим, що частина, яка знаходиться в місці підйому, містить матеріал з відносно меншою границею міцності при стисканні або густиною, аніж в передній частині/носку і/або п'яті, що призводить до нестійкості. 3. Взуттєвий виріб за п. 1 або п. 2, який відрізняється тим, що передня частина/носок, частина, яка знаходиться в місці підйому, і п'ята сформовані як цільна підошва. 4. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що підошва сформована з врахуванням анатомії. 5. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що верхній шар підошви містить три матеріали. 6. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що частини підошви виконані всередині неї. 7. Взуттєвий виріб за будь-яким із попередніх пунктів, який відрізняється тим, що два матеріали з більшими границями міцності при стисканні або густинами є різними матеріалами. 8. Взуттєвий виріб за будь-яким із попередніх пунктів, який відрізняється тим, що матеріали розташовані у шаровій структурі. 9. Взуттєвий виріб за п. 8, який відрізняється тим, що матеріали розташовані у вертикальних шарах. 10. Взуттєвий виріб за п. 8 або п. 9, який відрізняється тим, що матеріали розташовані в горизонтальних шарах. 11. Взуттєвий виріб за будь-яким із попередніх пунктів, який відрізняється тим, що верхній шар має частину, яка знаходиться в місці підйому і виготовлена з матеріалу з відносно меншою границею міцності при стисканні або густиною, та передню частину/носок і п'яту, виготовлені з одного або двох матеріалів з відносно більшими границями міцності при стисканні або густинами. 12. Взуттєвий виріб за п. 11, який відрізняється тим, що передня частина/носок і п'ята виготовлені з матеріалів з різними границями міцності при стисканні або густинами. 13. Взуттєвий виріб за п. 11 або п. 12, який відрізняється тим, що носок виготовлений з матеріалу, який має твердість по шкалі С Аскера, яка дорівнює по суті 40-50. 14. Взуттєвий виріб за п. 13, який відрізняється тим, що твердість матеріалу носка дорівнює по суті 45. 15. Взуттєвий виріб за будь-яким із пп. 11-14, який відрізняється тим, що частина, яка знаходиться в місці підйому, виготовлена з матеріалу, який має твердість по шкалі С Аскера, що дорівнює по суті 25-35. 16. Взуттєвий виріб за п. 15, який відрізняється тим, що твердість матеріалу частини, яка знаходиться в місці підйому, дорівнює по суті 31. 17. Взуттєвий виріб за одним із пп. 11-16, який відрізняється тим, що п'ята виготовлена з матеріалу, який має твердість по шкалі С Аскера, що дорівнює по суті 40-60. 18. Взуттєвий виріб за п. 17, який відрізняється тим, що твердість матеріалу п'яти дорівнює по суті 54. 19. Взуттєвий виріб за п. 10, який відрізняється тим, що розміщені в горизонтальних шарах матеріали прошарку підошви включають передню частину/носок, частину, яка знаходиться в місці підйому, і п'яту. 20. Взуттєвий виріб за п. 10, який відрізняється тим, що розміщені в горизонтальних шарах матеріали відповідним чином скошені або мають з'єднувальні краї неоднорідної форми для формування ділянок налягання матеріалів з різними границями міцності при стисканні або густинами. 21. Взуттєвий виріб за п. 20, який відрізняється тим, що з'єднувальні ділянки частини, яка знаходиться в місці підйому, п'яти і/або передньої частини/носка мають відповідні скошені частини або краї неоднорідної форми для налягання матеріалів частини, яка знаходиться в місці підйому, п'яти, і/або частини, яка знаходиться в місці підйому, та передньої частини/носка. 22. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що матеріали є еластомерами, силіконами, природними або синтетичними каучуками і/або поліуретанами. 5 UA 97839 C2 5 10 15 20 25 30 35 40 45 50 55 60 23. Взуттєвий виріб за п. 22, який відрізняється тим, що матеріали є EVA (етиленвінілацетат). 24. Взуттєвий виріб за будь-яким попереднім пунктом, який відрізняється тим, що є відкритим. 25. Взуттєвий виріб за п. 24, який відрізняється тим, що відкритий взуттєвий виріб є в'єтнамком, сандалією або подібним. 26. Взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами, при цьому підошва складається з передньої частини/носка, частини, яка знаходиться в місці підйому, для утримування підйому ступні користувача і п'яти, при цьому підошва виготовлена так, що перший матеріал з відносно меншою границею міцності при стисканні або густиною формує частину, яка знаходиться в місці підйому, і розміщений між другим або другим та третім матеріалами з відносно вищою границею міцності при стисканні або густиною, які формують передню частину/носок і п'яту, завдяки чому прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній частині верхнього шару підошви, що вимагає від користувача коригування положення рівноваги, у якому підошва має верхню поверхню для контактування з ступнею користувача або верхній шар і нижню поверхню для контактування з землею або нижній шар, при цьому верхня поверхня і нижня поверхня розташовані ближче одна до іншої в передній частині/на носку, аніж на п'яті, для сприяння комфорту і забезпечення гарного відчуття користувачеві нормального взуттєвого виробу. 27. Взуттєвий виріб за п. 26, який відрізняється тим, що додатково має одну або більшу кількість ознак за одним із пп. 1-25. 28. Взуттєвий виріб для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини, який має кріпильні засоби для кріплення його до ступні користувача і підошву, яка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами, при цьому підошва складається з передньої частини/носка, частини, яка знаходиться в місці підйому, для утримування підйому ступні користувача і п'яти, при цьому підошва виготовлена так, що перший матеріал з відносно меншою границею міцності при стисканні або густиною формує частину, яка знаходиться в місці підйому, і розміщений між другим або другим та третім матеріалами з відносно більшою границею міцності при стисканні або густиною, які формують передню частину/носок і п'яту, завдяки чому прикладання ваги користувача під час використання призводить до нестійкості на принаймні одній частині верхнього шару підошви, що вимагає від користувача коригування положення рівноваги, у якому товщина підошви зменшується від п'яти до передньої частини/носка для сприяння комфорту і забезпечення гарного відчуття користувачеві нормального взуттєвого виробу. 29. Взуттєвий виріб за п. 28, який відрізняється тим, що верхня і нижня поверхні підошви викривлені від п'яти до передньої частини/носка. 30. Взуттєвий виріб за п. 28 або п. 29, який відрізняється тим, що принаймні верхній і нижній бічні краї підошви викривлені від п'яти до передньої частини/носка. 31. Взуттєвий виріб за одним із пп. 28-30, який відрізняється тим, що додатково має одну або більшу кількість ознак за одним із пп. 1-25. 32. Устілка для використання з взуттєвим виробом для підсилення м'язів ніг і/або тонусу нижніх черевних м'язів/м'язів спини для контактування принаймні з частиною ступні користувача під час використання, при цьому устілка містить два або більшу кількість матеріалів з різними границями міцності при стисканні або густинами і складається з передньої частини/носка, частини, яка знаходиться в місці підйому, для утримування підйому ступні користувача і п'яти, при цьому устілка містить перший матеріал з відносно меншою границею міцності при стисканні або густиною, який формує частину, яка знаходиться в місці підйому, і розміщений між другим або другим і третім матеріалами з відносно більшою границею міцності при стисканні або густиною, які формують передню частину/носок і п'яту, і устілка виготовлена так, що прикладання ваги користувача під час використання призводить до нестійкості на її частині, що вимагає від користувача коригування положення рівноваги. 33. Устілка за п. 32, яка відрізняється тим, що вона містить перший матеріал з відносно меншою границею міцності при стисканні або густиною, поміщений між двома матеріалами з відносно більшими границями міцності при стисканні або густинами. 34. Устілка за п. 33, яка відрізняється тим, що два матеріали з більшою границею міцності при стисканні або густинами є різними матеріалами. 35. Устілка за одним із пп. 32-34, яка відрізняється тим, що містить ознаки підошви за будь-яким одним або більше ніж одним пп. 1-33. 36. Устілка за будь-яким із пп. 32-35, яка відрізняється тим, що виконана як частина носка. 6 UA 97839 C2 5 10 15 20 37. Спосіб формування частини устілки або підошви взуття, у якому виконують частину, яка знаходиться в місці підйому, для утримування підйому ступні користувача з першого матеріалу з відносно меншою границею міцності при стисканні або густиною; виконують передню частину/носок і п'яту з другого або другого і третього матеріалів з відносно більшою границею міцності при стисканні або густиною; поміщають у формі частину, яка знаходиться в місці підйому, між передньою частиною/носком і п'ятою; і з'єднують передню частину/носок, частину, яка знаходиться в місці підйому, і п'яту з формуванням цільної устілки/підошви, яка має ефект хитання, який, під час використання, вимагає від користувача коригування положення рівноваги. 38. Спосіб за п. 37, який відрізняється тим, що з'єднання забезпечують нагріванням матеріалів. 39. Спосіб за п. 38, який відрізняється тим, що з'єднанню сприяють стисканням матеріалів. 40. Спосіб за п. 38 або п. 39, який відрізняється тим, що з'єднання матеріалів здійснюють у з'єднувальному пристрої з сітчастим пресом. 41. Спосіб за будь-яким із пп. 37-40, який відрізняється тим, що включає процес формування першого етапу для надання литої заготовки і процес формування другого етапу для надання кінцевого продукту. 42. Спосіб за будь-яким із пп. 3 7 - 4 1 , який відрізняється тим, що додатковий шар з'єднують з будь-яким або обома верхнім шаром або нижнім шаром цільної устілки/підошви. 43. Спосіб за будь-яким із пп. 37-42, який відрізняється тим, що з'єднувальні краї передньої частини/носка і частини, яка знаходиться в місці підйому, і/або частини, яка знаходиться в місці підйому, і п'яти сформовані неоднорідно або відповідно скошені для надання більшої площі кріпильної поверхні. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
Назва патенту англійськоюAn item of footwear (variants), sole of footwear and method of forming part of sole
Автори англійськоюKilgore, Marcia, Cook, David
Назва патенту російськоюОбувное изделие (варианты), стелька обувного изделия и способ формования части стельки или подошвы обуви
Автори російськоюКилгор Марсия, Кук Девид
МПК / Мітки
МПК: A43B 17/00, A43B 7/14, B29D 35/00, A43B 3/00, A43B 13/16, A43B 13/18
Мітки: взуттєвий, устілки, варіанти, взуттєвого, формування, підошви, частини, виробу, взуття, спосіб, устілка, виріб
