Конструкція верху взуттєвого виробу, а також взуттєвий виріб з такою конструкцією верху

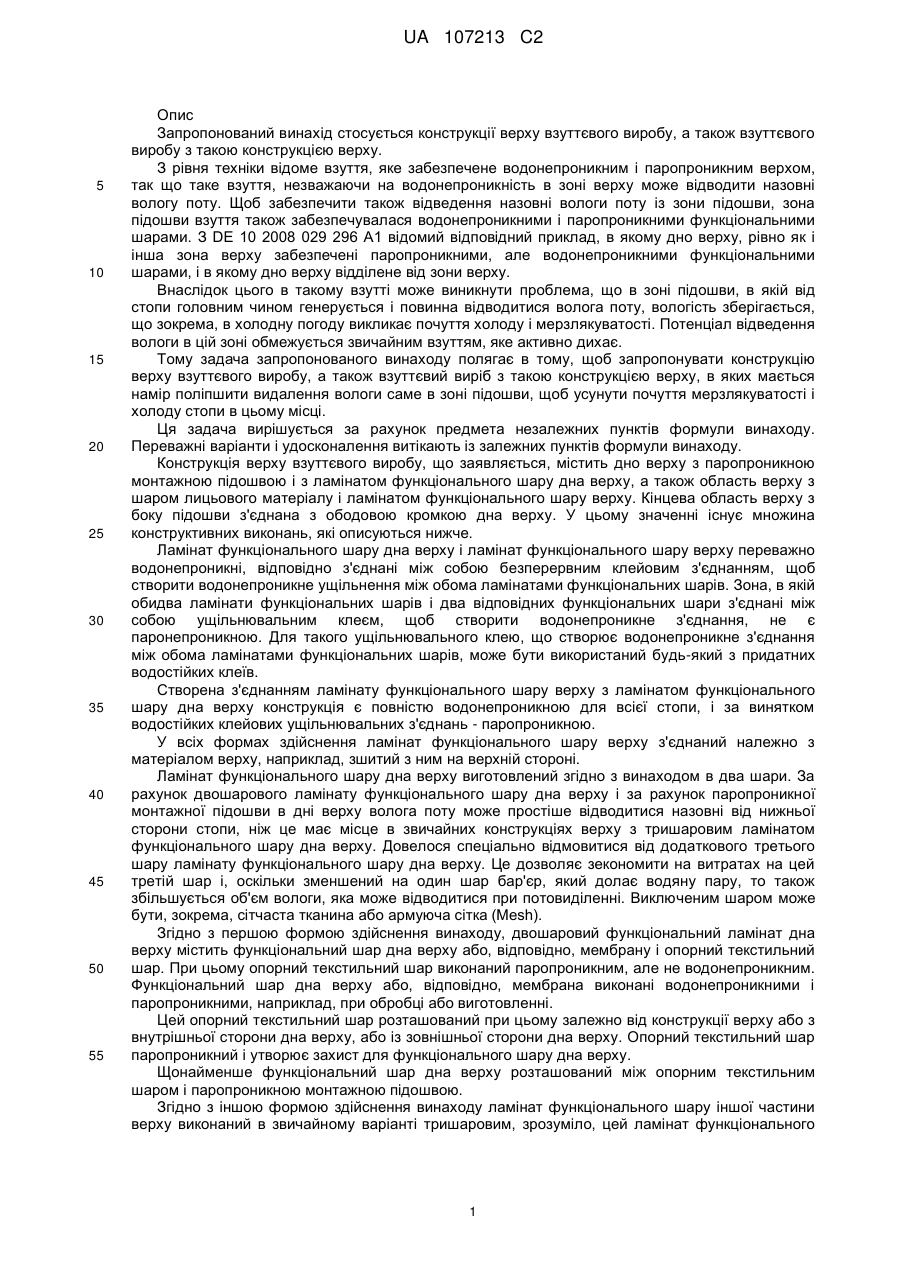

Реферат: Конструкція (22) верху взуттєвого виробу (2) містить дно (34) верху з паропроникною монтажною підошвою (36) і з ламінатом (38) функціонального шару дна верху, а також зону (23) верху з шаром (24) лицьового матеріалу і ламінатом (26) функціонального шару верху. Кінцева зона верху, що знаходиться з боку підошви, з'єднана з дном (34) верху, і ламінат (38) функціонального шару дна верху виконаний двошаровим. UA 107213 C2 (12) UA 107213 C2 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 Опис Запропонований винахід стосується конструкції верху взуттєвого виробу, а також взуттєвого виробу з такою конструкцією верху. З рівня техніки відоме взуття, яке забезпечене водонепроникним і паропроникним верхом, так що таке взуття, незважаючи на водонепроникність в зоні верху може відводити назовні вологу поту. Щоб забезпечити також відведення назовні вологи поту із зони підошви, зона підошви взуття також забезпечувалася водонепроникними і паропроникними функціональними шарами. З DE 10 2008 029 296 А1 відомий відповідний приклад, в якому дно верху, рівно як і інша зона верху забезпечені паропроникними, але водонепроникними функціональними шарами, і в якому дно верху відділене від зони верху. Внаслідок цього в такому взутті може виникнути проблема, що в зоні підошви, в якій від стопи головним чином генерується і повинна відводитися волога поту, вологість зберігається, що зокрема, в холодну погоду викликає почуття холоду і мерзлякуватості. Потенціал відведення вологи в цій зоні обмежується звичайним взуттям, яке активно дихає. Тому задача запропонованого винаходу полягає в тому, щоб запропонувати конструкцію верху взуттєвого виробу, а також взуттєвий виріб з такою конструкцією верху, в яких мається намір поліпшити видалення вологи саме в зоні підошви, щоб усунути почуття мерзлякуватості і холоду стопи в цьому місці. Ця задача вирішується за рахунок предмета незалежних пунктів формули винаходу. Переважні варіанти і удосконалення витікають із залежних пунктів формули винаходу. Конструкція верху взуттєвого виробу, що заявляється, містить дно верху з паропроникною монтажною підошвою і з ламінатом функціонального шару дна верху, а також область верху з шаром лицьового матеріалу і ламінатом функціонального шару верху. Кінцева область верху з боку підошви з'єднана з ободовою кромкою дна верху. У цьому значенні існує множина конструктивних виконань, які описуються нижче. Ламінат функціонального шару дна верху і ламінат функціонального шару верху переважно водонепроникні, відповідно з'єднані між собою безперервним клейовим з'єднанням, щоб створити водонепроникне ущільнення між обома ламінатами функціональних шарів. Зона, в якій обидва ламінати функціональних шарів і два відповідних функціональних шари з'єднані між собою ущільнювальним клеєм, щоб створити водонепроникне з'єднання, не є паронепроникною. Для такого ущільнювального клею, що створює водонепроникне з'єднання між обома ламінатами функціональних шарів, може бути використаний будь-який з придатних водостійких клеїв. Створена з'єднанням ламінату функціонального шару верху з ламінатом функціонального шару дна верху конструкція є повністю водонепроникною для всієї стопи, і за винятком водостійких клейових ущільнювальних з'єднань - паропроникною. У всіх формах здійснення ламінат функціонального шару верху з'єднаний належно з матеріалом верху, наприклад, зшитий з ним на верхній стороні. Ламінат функціонального шару дна верху виготовлений згідно з винаходом в два шари. За рахунок двошарового ламінату функціонального шару дна верху і за рахунок паропроникної монтажної підошви в дні верху волога поту може простіше відводитися назовні від нижньої сторони стопи, ніж це має місце в звичайних конструкціях верху з тришаровим ламінатом функціонального шару дна верху. Довелося спеціально відмовитися від додаткового третього шару ламінату функціонального шару дна верху. Це дозволяє зекономити на витратах на цей третій шар і, оскільки зменшений на один шар бар'єр, який долає водяну пару, то також збільшується об'єм вологи, яка може відводитися при потовиділенні. Виключеним шаром може бути, зокрема, сітчаста тканина або армуюча сітка (Mesh). Згідно з першою формою здійснення винаходу, двошаровий функціональний ламінат дна верху містить функціональний шар дна верху або, відповідно, мембрану і опорний текстильний шар. При цьому опорний текстильний шар виконаний паропроникним, але не водонепроникним. Функціональний шар дна верху або, відповідно, мембрана виконані водонепроникними і паропроникними, наприклад, при обробці або виготовленні. Цей опорний текстильний шар розташований при цьому залежно від конструкції верху або з внутрішньої сторони дна верху, або із зовнішньої сторони дна верху. Опорний текстильний шар паропроникний і утворює захист для функціонального шару дна верху. Щонайменше функціональний шар дна верху розташований між опорним текстильним шаром і паропроникною монтажною підошвою. Згідно з іншою формою здійснення винаходу ламінат функціонального шару іншої частини верху виконаний в звичайному варіанті тришаровим, зрозуміло, цей ламінат функціонального 1 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 шару верху може бути виконаний також двошаровим, щоб на бічних зонах і на верхній стороні конструкції верху також збільшити потенціал вологи, що видаляється. Згідно з одним варіантом конструкції верху, яка заявляється, паропроникна монтажна підошва, яку часто називають також устілкою, розташована зверху ламінату функціонального шару дна верху. При цьому двошаровий ламінат функціонального шару дна верху має більшу бічну протяжність, ніж монтажна підошва, щоб приклеїти його до розташованої з боку підошви кінцевої зони ламінату функціонального шару верху і до шару лицьового матеріалу. У цьому випадку опорний текстильний шар двошарового ламінату функціонального шару дна верху розташований як найнижчий. Стопа контактує з монтажною підошвою. У цьому варіанті виконання паропроникна монтажна підошва може бути зшита з розташованою з боку підошви кінцевою зоною ламінату функціонального шару верху, наприклад, за допомогою шва Штробеля або зигзагоподібним швом, і додатково кінцева зона шару лицьового матеріалу може бути затягнута на ламінат функціонального шару верху. Згідно з альтернативною конструкцією заготовки, яку часто називають "буті" (bootie), розташована з боку підошви кінцева зона ламінату функціонального шару верху зшита з ободовою кромкою ламінату функціонального шару дна верху, наприклад, зигзагоподібним швом. У цьому типі конструкції паропроникна монтажна підошва розташована нижче ламінату функціонального шару дна верху. Опорний текстильний шар двошарового ламінату функціонального шару дна верху розташований як верхній і безпосередньо контактує зі стопою. Монтажна підошва утворює найнижчий шар дна верху. Цей тип конструкції пропонує першу альтернативу, при якій розташована з боку підошви кінцева зона шару лицьового матеріалу зшита з паропроникною монтажною підошвою. Згідно з альтернативним варіантом виконання розташована з боку підошви кінцева зона шару лицьового матеріалу затягнута на монтажну підошву. У принципі конструкція верху, яка заявляється, не обмежена певними варіантами виконання, вона може бути використана з великим числом будь-яких конструктивних варіантів. Винахід стосується також взуттєвого виробу щонайменше з вищеописаною конструкцією верху, до нижньої сторони якої прикріплений підошовний вузол взуттєвого виробу. Підошовний вузол взуттєвого виробу може бути будь-яким придатним чином з'єднаний з конструкцією верху, переважним є клейовий або литтьовий метод кріплення підошовного вузла до конструкції верху. Щоб забезпечити достатньо велике відведення вологи, підошовний вузол взуттєвого виробу повинен бути забезпечений щонайменше одним наскрізним отвором або пористістю, яка проходить вниз або в сторону назовні. Визначення і методи випробування Взуття: Виріб, що надівається на стопу, із закритою верхньою частиною (конструкція верху), яка містить отвір для просмикування стопи і щонайменше підошву або підошовний вузол взуттєвого виробу. Лицьовий матеріал заготовки: Матеріал, який утворює зовнішню сторону верху і, отже, конструкцію верху і який складається або виготовлений, наприклад, з шкіри, текстилю, синтетичного матеріалу або інших відомих матеріалів і їх комбінацій, і складається загалом з паропроникного матеріалу. Розташований на стороні підошви нижній кінець лицьового матеріалу верху взуттєвого виробу утворює зону, що межує з верхнім краєм підошви або підошовного вузла, відповідно, зону над примежовою площиною між верхом взуттєвого виробу і підошвою або підошовним вузлом. Монтажна підошва (устілка): монтажна підошва є частиною дна верху взуттєвого виробу. На монтажній підошві кріпиться розташована на стороні підошви нижня кінцева зона верху взуттєвого виробу. Підошва: Взуттєвий виріб має щонайменше одну ходову частину підошви, однак може мати декілька видів підошви, які розташовані одна над одною і утворюють підошовний вузол. Ходова частина підошви: під ходовою частиною підошви розуміється та частина підошви, яка стикається з ґрунтом/основою, відповідно, утворює основний контакт з ґрунтом/основою. Ходова частина підошви має щонайменше одну дотичну з ґрунтом робочу поверхню. Проміжна підошва: у випадку, коли ходова частина підошви наноситься не безпосередньо на систему верху взуттєвого виробу, то між ходовою частиною підошви і системою верху взуттєвого виробу може 2 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 60 бути введена проміжна підошва. Проміжна підошва може служити, наприклад, для оббивання, демпфірування або як наповнювальний матеріал. Вкладиш: Вкладишем ("Bootie") називається внутрішнє облицювання конструкції верху взуттєвого виробу, що має вигляд шкарпетки. Вкладиш утворює глухе облицювання конструкції верху взуттєвого виробу, яке по суті повністю покриває внутрішній простір взуттєвого виробу. Функціональний шар: непроникний для води і/або проникний для водяної пари шар, наприклад, у вигляді мембрани або відповідним чином обробленого або забезпеченого матеріалу, наприклад, текстилю з плазмовою обробкою. Функціональний шар може у вигляді функціонального шару дна верху взуттєвого виробу утворювати щонайменше один шар дна верху конструкції верху взуттєвого виробу, але може бути також передбачений додатково у вигляді функціонального шару верху взуттєвого виробу, що облицьовує щонайменше частково верх взуттєвого виробу. Як функціональний шар верху взуттєвого виробу, так і функціональний шар дна верху взуттєвого виробу можуть бути частиною багатошарового, в більшості випадків дво-, три- або чотиришарового мембранного ламінату. Функціональний шар верху взуттєвого виробу і функціональний шар дна верху взуттєвого виробу можуть бути функціональним шаром вкладиша. Якщо замість функціонального шару вкладиша використовуються функціональний шар верху взуттєвого виробу і латеральний функціональний шар дна верху взуттєвого виробу, то вони герметизуються один відносно одного непроникно для води, наприклад, в розташованій на стороні підошви нижній зоні конструкції верху взуттєвого виробу. Функціональний шар дна верху взуттєвого виробу і функціональний шар верху взуттєвого виробу можуть бути виконані з різного або однакового матеріалу. Придатними матеріалами для непроникного для води, проникного для водяної пари функціонального шару є, зокрема, поліуретан, поліпропілен і складний ефір, включаючи поліефіри і їх ламінати, як указано в публікаціях US-A-4 725 418 і US-A-4 493 870. В одному варіанті виконання функціональний шар виконаний із мікропористого, витягнутого поліуретанфторетилену (ePTFE), як указано, наприклад, в публікаціях US-A-3 953 566, а також US-A-4 187 390. В одному варіанті виконання функціональний шар виконаний з витягнутого політетрафторетилену, який забезпечений гідрофільними просоченими засобами і/або гідрофільними шарами; дивись, наприклад, публікацію US-A-4 194 041. Під мікропористим функціональним шаром розуміється функціональний шар, середня ефективна величина пор якого становить приблизно 0,2-0,3 мкм. Ламінат: ламінат є шаруватим матеріалом, що складається з декількох шарів, які міцно з'єднані один з одним, звичайно за допомогою склеювання або зварювання один з одним. У ламінаті функціонального шару передбачений непроникний для води і/або проникний для водяної пари функціональний шар щонайменше з одним шаром текстилю. Щонайменше один шар текстилю служить головним чином для захисту функціонального шару під час обробки. Це називають двошаровим ламінатом. Тришаровий ламінат складається з непроникного для води, проникного для водяної пари функціонального шару, який закладений в два шари текстилю. З'єднання між функціональним шаром і щонайменше одним шаром текстилю здійснюється, наприклад, за допомогою безперервного проникного для водяної пари шару клею або за допомогою переривчастого шару з непроникного для водяної пари клею. В одному варіанті виконання між функціональним шаром і одним або обома шарами текстилю клей можна наносити у вигляді точкового візерунку. Використовується точкове, відповідно, переривчасте нанесення клею, оскільки покриваючий всю поверхню шар з непроникного для водяної пари клею блокував би проникність для водяної пари функціонального шару. Бар'єрний шар: бар'єрний шар служить як бар'єр проти проникнення речовин, зокрема, у вигляді частинок або сторонніх тіл, наприклад, камінчиків, до підлягаючого захисту шару матеріалу, зокрема, до механічно чутливого функціонального шару або до мембрани функціонального шару Основоположний документ: Європейський стандарт EN 344-1, зокрема, розділ 4.3.3 (Опір проникненню) Водонепроникний: як "водонепроникний" розглядається функціональний шар/який служить функціональним шаром ламінат/мембрана, при необхідності включаючи передбачені на функціональному шарі/які служать функціональним шаром ламінаті/мембрані шви, якщо він/вона витримує тиск 4 проникнення води, що не перевищує 1×10 Па. Переважно матеріал функціонального шару 5 витримує тиск проникнення води, який дорівнює щонайменше 1×10 Па. Переважно матеріал 3 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 функціонального шару витримує тиск проникнення води, що перевищує1×105 Па. При цьому тиск проникнення води потрібно вимірювати по методу випробування, при якому дистильована вода при 20±2 °C з тиском, що підвищується подається на зразок функціонального шару площею 100 см2. Підвищення тиску води становить 60±3 см водяного стовпа на хвилину. Тиск проникнення води відповідає тоді тиску, при якому вода в перший раз з'являється з іншого боку зразка. Подробиці послідовності дій наведені в нормі ISO 0811 від 1981 року. Чи є взуттєвий виріб водонепроникним, можна визначити, наприклад, за допомогою відцентрового пристрою, описаного в US-А-5 329 807 виду. Проникний для водяної пари: "проникним для водяної пари" вважається функціональний шар/ламінат, який служить функціональним шаром, якщо він має коефіцієнт проникності водяної пари Ret нижче 150м2×Па×Вт-1. Проникність відносно водяної пари визначається за допомогою шкіряної моделі Хоенштайна. Цей метод випробування описаний в DIN EN 31092 (02/94), або, відповідно, ISO 11092 (1993). Нижче винахід пояснюється більш детально на основі прикладів здійснення з посиланням на прикладені креслення. Фіг. 1 - зображення в розрізі передньої зони стопи першого взуттєвого виробу згідно з першим прикладом здійснення винаходу; Фіг. 2 - зображення в розрізі передньої зони стопи другого взуттєвого виробу згідно з іншим прикладом здійснення винаходу; Фіг. 3 - зображення в розрізі вирізу ламінату функціонального шару дна верху конструкції верху за фіг. 1; Фіг. 4 - зображення в розрізі передньої зони стопи третього взуттєвого виробу згідно з іншим прикладом здійснення винаходу; Фіг. 5 - зображення в розрізі передньої зони стопи четвертого взуттєвого виробу згідно з іншим прикладом здійснення винаходу; Фіг. 6 - зображення в розрізі передньої зони стопи п'ятого взуттєвого виробу згідно з іншим прикладом здійснення винаходу; Фіг. 7 - зображення в розрізі передньої зони стопи шостого взуттєвого виробу згідно з іншим прикладом здійснення винаходу; Фіг. 8 - схематичний вигляд знизу наведеної як приклад конструкції верху третього взуттєвого виробу за фіг. 4; Фіг. 9 - схематичний вигляд знизу наведеної як приклад конструкції верху третього взуттєвого виробу за фіг. 4; Фіг. 10 - схематичний вигляд знизу наведеної як приклад конструкції верху третього взуттєвого виробу за фіг. 4; Фіг. 11 - схематичний вигляд знизу наведеної як приклад конструкції верху третього взуттєвого виробу за фіг. 4; і Фіг. 12 - вигляд в розрізі наведений як приклад абсорбуючого елемента за фіг. 4. Всі описані нижче як приклади здійснення взуттєві вироби мають підошовний вузол і прикріплену до нього конструкцію верху взуттєвого виробу. У описаних нижче прикладах здійснення підошовний вузол взуттєвого виробу приклеєний до конструкції верху взуттєвого виробу. У рівній мірі допустимо, що підошовний вузол може бути приформований литтям до конструкції верху. Всі нижченаведені зображення схематичні і не є обов'язково реалістичними відносно розмірів і масштабу. На фіг. 1 показане зображення в розрізі передньої зони стопи першого взуттєвого виробу 2 згідно з першим прикладом здійснення винаходу. Перша напівпара 2 взуттєвого виробу містить підошовний вузол 4 і конструкцію верху 22, які ще не з'єднані одне з одним. Конструкція верху 22 має дно 34 верху і з'єднану з ним по його ободовій кромці зону 23 верху, від якої на фіг. 1 показані ліва і права ділянки, які дзеркально симетричні одна одній. Верхня ділянка зони 23 верху для спрощення не показана ні на цій, ні на подальших фігурах. Зона 23 верху містить паропроникний шар 24 лицьового матеріалу і ламінат 26 функціонального шару верху, який - зовні всередину - містить сітчасту стрічку або армуючу сітку 28, функціональний шар верху або мембрану 30 верху і підкладку 32 верху. Розташована з боку підошви нижня кінцева зона шару 24 лицьового матеріалу зігнута всередину відносно по суті ділянки, яка вертикально проходить, і за допомогою клею для затягування 44 скріплена з багатошаровим дном 34 верху. 4 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 Багатошарове дно 34 верху містить - зверху вниз - монтажну підошву або устілку 36 і розташований нижче неї ламінат 38 функціонального шару дна верху з функціональним шаром 40 дна верху і розташованим як найнижчий опорним текстильним шаром 42. Додатково монтажна підошва 36 своєю ободовою кромкою за допомогою шва 46, наприклад швом Штробеля або зигзагоподібним швом, з'єднана з розташованою з боку підошви кінцевою зоною ламінату 38 функціонального шару верху. Ламінат 38 функціонального шару дна верху виконаний, таким чином, як двошаровий ламінат. Як добре видно на фіг. 1, ламінат 38 функціонального шару дна верху має більшу бічну протяжність, ніж монтажна підошва 36, щоб водонепроникно з'єднати його, наприклад, склеюванням, з розташованою з боку підошви кінцевою зоною ламінату 26 функціонального шару верху і з шаром 24 лицьового матеріалу. Розташована з боку підошви нижня кінцева зона шару 24 лицьового матеріалу своєю верхньою стороною за допомогою клею для затягування 44 з'єднана з нижньою стороною ободової кромки ламінату 38 функціонального шару дна верху. Розташована з боку підошви нижня кінцева зона ламінату 26 функціонального шару верху піднесена відносно розташованої з боку підошви нижньої кінцевої зони шару 24 лицьового матеріалу. Таким чином, утворюється проміжна порожнина в кінцевій ділянці зони 23 верху між ламінатом 26 функціонального шару верху і шаром 24 лицьового матеріалу, яка проходить в напрямку кінцевої ділянки зони 23 верху. Ламінат 38 функціонального шару дна верху продовжується дещо далі всередину цієї проміжної порожнини. Не зайнята кінцевою зоною ламінату 38 функціонального шару дна верху частина проміжної порожнини заповнена звичайно повітрям або водяною парою або їх сумішшю. Далі, нижня сторона розташованої з боку підошви нижньої кінцевої зони ламінату 26 функціонального шару верху за допомогою ущільнювального клею 48 водонепроникно з'єднана з верхньою стороною ободової кромки ламінату 38 функціонального шару дна верху, включаючи при цьому шов 46 або виключаючи шов 46, що утворює водостійку по периметру, а при використанні не тільки водонепроникних, але і паропроникних функціональних шарів 26, 38, паропроникну по периметру конструкцію верху. Цей ущільнювальний клей 48 проникає при цьому через сітчасту стрічку 28, ущільнює, таким чином, один з одним обидва функціональних шари і служить для прикріплення і ущільнення ламінату 38 функціонального шару дна верху відносно ламінату 26 функціонального шару верху, так що для цього не потрібен додатковий адгезив. Підошовний вузол 4 попередньо виготовлений і за допомогою клею для підошви, який наносять щонайменше на верхню сторону зони ободової кромки підошовного вузла 4, прикріплений до розташованої з боку підошви нижньої кінцевої зони шару 24 лицьового матеріалу. У запропонованому прикладі здійснення нанесений перший підошовний клейовий шар 20 на верхню сторону зони ободової кромки підошовного вузла 4 і другий підошовний клейовий шар 50 на розташовану з боку підошви нижню кінцеву зону шару 24 лицьового матеріалу. Підошовний вузол 4 має зовнішню ободову зону підошовного шару 6, що утворює його, який на своїй верхній стороні проходить в зовнішньому напрямку дещо догори, щоб прийняти зігнуту зону шару 24 лицьового матеріалу, і який має в середній частині виїмку, в якій - знизу вгору розташовані шар 8 опорних перемичок, бар'єрний шар 16, і зверху бар'єрного шару 16 - шар 10 комфортності з відповідними перемичками. Клейовий шар 20 проходить, як добре видно на фіг. 1, по верхніх сторонах підошовного шару 6, а також по верхніх сторонах перемичок комфортності відповідного шару 10. Без клейового шару 20 можуть бути виконані лише зона правої ділянки підошовного шару 6, розташована під правим кінцем ламінату 38 функціонального шару дна верху, а також що прилягає до цієї зони перемичка комфортності відповідного шару 10. На фіг. 1 зображені три опорні перемички опорного шару 8 і три перемички комфортності шару 10 комфортності, які трохи ширші, ніж розташовані нижче опорні перемички. Далі, шар 10 комфортності містить більш вузькі ділянки перемичок комфортності, які прилягають до внутрішньої сторони підошовного шару 6. Нижня поверхня підошовного шару 6 і шару 8 опорних перемичок виконані як ходова поверхня 14. Між опорними перемичками опорного шару 8 виконані виїмки або наскрізні отвори 12 в підошовному шарі, щоб сприяти паропроникності і/або повітропроникності підошовного шару 6 з опорними перемичками 8. Підошовний шар 6 може бути монолітним, як показано на фіг. 1, або складатися з декількох ділянок, наприклад, різного кольору. 5 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наскрізні отвори 12 в підошовному шарі роблять як можна більшими, щоб досягти відповідно високої паропроникності підошовного шару 6 з опорними перемичками 8 і, відповідно, підошовного вузла 4. Горизонтально по підошовному вузлу 4 проходить бар'єрний шар 16 як механічний захист для ламінату 38 функціонального шару дна верху від пошкодження сторонніми тілами, наприклад, камінчиками, які потрапляють в наскрізні отвори 12 в підошовному шарі. Цей бар'єрний шар 16 продовжується дещо далі всередину підошовного шару 6 і відповідно жорстко закріплений в ньому і міцно з'єднаний з ним. Цей бар'єрний шар 16 в одній з форм здійснення утворений термічно зміцненим волокнистим матеріалом, так що він може бути виконаний додатково також як стабілізуючий матеріал для підошовного вузла 4. Шар опорних перемичок 8 і шар 10 комфортності, на відміну від підошовного шару 6, можуть бути виконані з іншого матеріалу, як це позначено різною штриховкою, щоб досягти зниження ваги підошовного вузла 4, поліпшити комфортність при ходьбі в плані амортизації або оптимізувати в обох аспектах. Як альтернатива, шар 8 опорних перемичок, шар 10 комфортності і підошовний шар 6 також можуть бути виготовлені з одного і того ж матеріалу. Зокрема, для шару 8 опорних перемичок і шару 10 комфортності може бути підібраний матеріал, який м'якший матеріалу підошовного шару 6. Якщо мається намір досягти хорошої амортизації при ходьбі, як матеріал для шару 8 опорних перемичок і/або шару 10 комфортності придатний, наприклад, EVA. Для досягнення зниження ваги відносно матеріалу підошовного шару підходить пінопласт з відповідно меншою питомою вагою. Якщо необхідно досягти поліпшеної амортизації при ходьбі, а також зниження ваги відносно матеріалу підкладкового шару, придатним матеріалом є спінений EVA. Існують також багато інших варіантів матеріалу, які можуть бути використані. Нижче бар'єрного шару 16 знаходиться також - як варіант - декоративний шар 18, який видний знизу і надає підошовному вузлу взуттєвого виробу привабливого зовнішнього вигляду. На фіг. 2 показане зображення в розрізі передньої зони стопи другого взуттєвого виробу 52 згідно з другим прикладом здійснення винаходу. Як і перший взуттєвий виріб 2, так само і другий взуттєвий виріб 52 включає підошовний вузол 54 і конструкцію 70 верху, які ще не з'єднані одне з одним. Конструкція 70 верху виконана за принципом вставки (панчохи "буті") і містить дно 80 верху і з'єднане з ним по його ободовій кромці зону 71 верху, від якої на фіг. 2 показані ліва і права ділянки, які дзеркально симетричні одна одній. Зона 71 верху містить паропроникний шар 72 лицьового матеріалу і тришаровий ламінат 74 функціонального шару, який містить внутрішню підкладку 78 верху, зовнішній функціональний шар або, відповідно, мембрану 76 і сітчасту тканину або, відповідно, армуючу сітку 75. Шар 72 лицьового матеріалу зони 71 верху проходить трохи далі в напрямку дна 80 верху, ніж ламінат 74 функціонального шару. Ламінат 74 функціонального шару за допомогою шва, який виконаний, зокрема, як зигзагоподібний шов, з'єднаний з ламінатом 84 функціонального шару дна 80 верху і шов 90 водонепроникно ущільнений назовні шовною ущільнювальною стрічкою 92. Ламінат 84 функціонального шару дна верху містить, так само як ламінат 74 функціонального шару конструкції верху, двошарову структуру з опорним текстильним шаром 88 і зовнішнім функціональним шаром або, відповідно, мембраною 86. При цьому функціональні шари 76 і 86, а також текстильні шари 78 і 88 ламінату 74 функціонального шару верху і ламінату 84 функціонального шару дна верху прострочені один з одним, так що текстильні шари 78 і 88, а також функціональні шари 76 і 86 відповідно стикуються один з одним. У зображенні на фіг. 2 між зовнішньою поверхнею функціонального шару 76 конструкції верху і внутрішньою поверхнею шару 72 лицьового матеріалу є зазор, але на практиці ці поверхні також можуть прилягати безпосередньо одна до одної. Включена в шар 72 лицьового матеріалу зони 71 верху і зшита з розташованою з боку підошви нижньою кінцевою зоною шару 72 лицьового матеріалу, монтажна підошва або внутрішня устілка 82 розташована під ламінатом 84 функціонального шару дна верху і на відміну від нього має дещо меншу поверхневу протяжність. При цьому шов 94 між розташованою з боку підошви нижньою кінцевою зоною шару 72 лицьового матеріалу і зоною ободової кромки монтажної підошви 82 може бути виконаний, зокрема, як шов Штробеля або зигзагоподібний шов. Як і підошовний вузол 4 першого взуттєвого виробу 2, підошовний вузол 54 другого взуттєвого виробу 52 попередньо виготовлений і за допомогою клею для підошви, який наносять щонайменше на верхню сторону зони ободової кромки підошовного вузла 54, прикріплений до розташованої з боку підошви нижньої кінцевої зони шару 72 лицьового 6 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 60 матеріалу і додатково - до розташованої з боку підошви нижньої крайової зони монтажної підошви 82. У запропонованому прикладі здійснення нанесений перший підошовний клейовий шар 68 на верхню сторону зони ободової кромки підошовного вузла 54 і другий підошовний клейовий шар 96 - на розташовану з боку підошви нижню крайову зону шару 72 лицьового матеріалу. Підошовний вузол 54, як і підошовний вузол 4, містить підошовний шар 56, що утворює ободову зовнішню зону підошовного вузла 54, який в середній частині забезпечений виїмкою, в якій - знизу вгору - розташовані шар 58 опорних перемичок з трьома зображеними на фіг. 2 у вигляді прикладу опорними перемичками і бар'єрний шар 64. Бар'єрний шар 64 проходить горизонтально по підошовному вузлу 4 і продовжується своєю зоною ободової кромки всередину верхнього кінця підошовного шару 56. Тобто, він надійно з'єднаний з підошовним шаром 56. Опорні перемички проходять від бар'єрного шару 64 до площини нижньої сторони підошовного шару 56, а нижня поверхня підошовного шару 56 і опорних перемичок 58 утворює ходову поверхню 62. На відміну від підошовного вузла 4 першого взуттєвого виробу 2, підошовний вузол 54 не передбачає додатковий шар комфортності, але у випадку необхідності він може бути доданий. Передбачений як варіант нижче бар'єрного шару 64 декоративний шар 66 відповідає декоративному шару 18 першого підошовного вузла 4. Як і в конструкції 22 верху першого взуттєвого виробу 2 за фіг. 1, так само і в конструкції 70 верху другого взуттєвого виробу 52 за фіг. 2 ламінат 38 або 84 функціонального шару дна верху виконаний двошаровим і містить лише один функціональний шар 40 або 86 і один опорний текстильний шар 42 або 88, і не містить ніяких інших шарів. У запропонованій формі здійснення за фіг. 1 і 2 відсутні сітчаста стрічка або сітчастий матеріал, який часто називають також армуючою сіткою (Mesh). Безпосередньо на дні 34 або 80 верху має місце основний об'єм поту, що відводиться, вироблюваний підошвою ноги. Крім того, нижче дна 34 або 80 верху з виїмками 12 або 60 знаходяться найбільші отвори, так що потенціал для відведення вологи поту є найбільшим в цьому місці. Було встановлено, що в цьому місці можна відмовитися від додаткового третього шару ламінату 38 або 84 функціонального шару дна верху, і ламінат 38 або 84 функціонального шару дна верху може бути виконаний двошаровим, що може надати економію у витратах на третій шар, і за рахунок відмови від цього третього шару збільшується об'єм поту, який може відводитися. За рахунок відмови від третього шару ламінату функціонального шару дна верху усувається бар'єр водяної пари, що долається вологою. Однак, несподіваним чином виявилося можливим водонепроникне з'єднання, незважаючи на відсутність додаткового шару, наприклад, сітчастої стрічки. У конструкції 22 верху першого взуттєвого виробу 2 за фіг. 1 цей двошаровий ламінат 38 функціонального шару дна верху розміщений безпосередньо над виїмкою 12, що забезпечує особливо ефективне відведення вологи зсередини конструкції 22 верху, і в конструкції 70 верху другого взуттєвого виробу 52 за фіг. 2 під двошаровим ламінатом 84 функціонального шару дна верху вміщена додатково монтажна підошва 82, через яку також повинна пройти волога. На фіг. 3 показане окреме зображення вирізу двошарового ламінату 38 функціонального шару дна 34 верху конструкції 22 верху за фіг. 1. При цьому добре видний розташований внизу опорний текстильний шар 42 і трохи тонший в порівнянні з ним функціональний шар 40 дна верху, який утворює власне мембрану. На фіг. 4 показане зображення в розрізі передньої зони стопи третього взуттєвого виробу 98 згідно з іншим прикладом здійснення винаходу. Третій взуттєвий виріб 98 включає підошовний вузол 4, який ідентичний підошовному вузлу 4 першого взуттєвого виробу 2 за фіг. 1, і конструкцію 100 верху, яка співпадає з конструкцією 22 верху першого взуттєвого виробу 2, при цьому відмінність в тому, що як додатковий елемент передбачений ще абсорбуючий елемент 102. Елементи третього взуттєвого виробу 98, які співпадають з елементами першого взуттєвого виробу 2, позначені однаковими позиціями. Абсорбуючий елемент 102 проходить від проміжної порожнини між зовнішньою сітчастою стрічкою 28 ламінату 26 функціонального шару верху і внутрішньою стороною шару 24 лицьового матеріалу на зовнішню сторону конструкції 100 верху під опорним текстильним шаром 42. Абсорбуючий елемент 102 містить абсорбуючий вологу матеріал, наприклад, бавовну, і може поглинати воду в рідкій формі, а також водяну пару, і відводити їх назовні. Зображений у вигляді прикладу на фіг. 4 абсорбуючий елемент проходить при цьому від проміжної порожнини між ламінатом 26 функціонального шару верху і шаром 24 лицьового 7 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 матеріалу в найнижчій ділянці ще зони 23 верху, що вертикально проходить, до зони приблизно наполовину нижче опорного текстильного шару 42. При цьому абсорбуючий елемент 106 своєю зоною, що знаходиться нижче проміжної порожнини між ламінатом 26 функціонального шару верху і шаром 24 лицьового матеріалу, може прилягати до внутрішньої сторони шару 24 лицьового матеріалу і мати, як і шар 24 лицьового матеріалу, зігнуту траєкторію проходження і продовжуватися через клей для затягування 44 в зону наполовину нижче ламінату 38 функціонального шару дна верху. Своєю ділянкою, що знаходиться нижче ламінату 38 функціонального шару дна верху, абсорбуючий елемент може безпосередньо прилягати до опорного текстильного шару 42 ламінату 38 функціонального шару дна верху і бути склеєний з ним, і також своєю ділянкою з боку проміжної порожнини може бути склеєний з ламінатом 26 функціонального шару верху або з шаром 24 лицьового матеріалу. З цією метою абсорбуючий елемент 102 забезпечений на своїй верхній стороні відповідною клеючою речовиною. Було встановлено, що в проміжній порожнині в кінцевій ділянці зони 23 верху між ламінатом 26 функціонального шару верху і шаром 24 лицьового матеріалу регулярно збирається волога, що, незважаючи на водонепроникність ламінату функціонального шару, це має наслідком відчуття холоду стопою всередині конструкції 100 верху, що перешкоджає відведенню вологи зсередини назовні і тим самим негативно позначається на дихальній активності конструкції 100 верху в цій зоні і може привести до плям вологості на лицьовому матеріалі 24. Абсорбуючий елемент 102 відсмоктує цю вологу і відводить її за межі конструкції 100 верху, і конкретний, згідно з фіг. 4, в зону абсорбуючого елемента 102, що знаходиться зовні конструкції 100 верху і нижче ламінату 38 функціонального шару дна верху. Звідти волога може через виїмки 12 відводитися далі вниз. Це дозволяє усунути сприйняття холоду стопою в кінцевій зоні ламінату 26 функціонального шару верху, сприяє дихальній активності конструкції 100 верху в цій зоні і перешкоджає виникненню плям вологості на лицьовому матеріалі 24. Оскільки зона правої ділянки підошовного шару 6, яка знаходиться під правим кінцем ламінату 38 функціонального шару дна верху, а також перемичка комфортності відповідного шару 10, яка прилягає до неї, виконані без клею 20, то може бути досягнуте краще відведення назовні вологи абсорбуючим елементом 102 через виїмку 12. На фіг. 5 показане зображення в розрізі передньої зони стопи четвертого взуттєвого виробу 104 згідно з іншим прикладом здійснення винаходу. Цей четвертий взуттєвий виріб 104 складається з конструкції 100 верху третього взуттєвого виробу 98 і підошовного вузла 54 другого взуттєвого виробу 70, і однакові елементи позначені відповідно одними і тими ж позиціями. Виконання, положення і функція абсорбуючого елемента 102 співпадають з абсорбуючим елементом 102 третього взуттєвого виробу 98. У четвертому взуттєвому виробі 104 волога відводиться назовні з проміжної порожнини між ламінатом 26 функціонального шару верху і шаром 24 лицьового матеріалу, а саме в зоні під ламінатом 38 функціонального шару дна верху, і звідти відводиться далі назовні через виїмки 60. Для виготовлення показаної на фіг. 4 і 5 конструкції 100 верху абсорбуючий елемент 102 знизу за допомогою не показаного тут клею приклеюють на ламінат 38 функціонального шару дна верху і на внутрішню сторону ламінату 26 функціонального шару верху, перш ніж розташовану з боку підошви кінцеву зону шару 24 лицьового матеріалу скріплюють з функціональним шаром 38 дна верху. Клей для затягування не приводить до зниження абсорбуючої функції абсорбуючого елемента 102. На фіг. 6 показане зображення в розрізі передньої зони стопи п'ятого взуттєвого виробу 106 згідно з іншим прикладом здійснення винаходу. П'ятий взуттєвий виріб 106 складається з підошовного вузла 54 другого взуттєвого виробу 52 і конструкції 108 верху, яка, як і конструкція 70 верху другого взуттєвого виробу 52, виготовлена за принципом вставляння (панчохи "буті"). Конструкція 108 верху відповідає конструкції 70 верху другого взуттєвого виробу 52 за фіг. 2, при цьому ламінат функціонального шару 116 виконаний тришаровим і, зовні всередину, має сітчасту стрічку 118, функціональний шар або мембрану 120 і підкладку 122 верху. Ламінат 128 функціонального шару дна верху має у всій зоні 124 дна верху тришарову структуру, знизу вгору, з сітчастою стрічкою 118, функціональним шаром або мембраною 130 і опорним текстильним шаром 132. Сітчаста стрічка або армуюча сітка 118 на фіг. 6 частково закрита. 8 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ламінат 128 функціонального шару дна верху за допомогою паропроникного клейового шару 134 приклеєний там на верхній стороні монтажної підошви 126. Клейовий шар проходить від лівої кінцевої зони до правої кінцевої зони монтажної підошви 126. Клейовий шар 134 пронизує сітчастий матеріал 118 до функціонального шару 130 дна верху, і клейовий шар 134 виконаний як безперервний шар паропроникного адгезиву або як точковий шар паронепроникного адгезиву, щоб на цьому місці забезпечити дихальну активність. Клейовий шар повинен усунути тертя між монтажною підошвою 126 і функціональним шаром 130 дна верху. Ламінат 128 функціонального шару дна верху, текстильний шар 132 якого стикається зі стопою, надійно зафіксований відносно монтажної підошви 126. У проміжній порожнині між виконаними тришаровими ламінатами функціонального шару і монтажною підошвою 126 або шаром 114 лицьового матеріалу вміщений абсорбуючий елемент 144. Абсорбуючий елемент 144 виготовлений переважно з бавовняного матеріалу і проходить від нижньої кінцевої області правої зони 112 верху до розташованої дещо праворуч від середини монтажної підошви 126 зони в проміжній порожнині між ламінатом 128 функціонального шару дна верху і монтажною підошвою 126. За допомогою цього абсорбуючого елемента 144 волога, яка збирається в проміжній порожнині між шаром 114 лицьового матеріалу і ламінатом функціонального шару 116, відводиться в зону нижче ламінату 128 функціонального шару дна верху, і звідти через проникну монтажну підошву 126 і бар'єрний шар 64 до зовнішньої сторони взуттєвого виробу, внаслідок чого забезпечуються вищеописані переваги. Позиціонування абсорбуючого елемента 144 на фіг. 6 пропонується лише як приклад, і точно так само, дзеркально симетрично абсорбуючому елементу 144 може бути передбачений на лівій нижній стороні конструкції 108 верху інший абсорбуючий елемент 144. На фіг. 7 показане зображення в розрізі передньої зони стопи шостого взуттєвого виробу 146 згідно з іншим прикладом здійснення винаходу. Шостий взуттєвий виріб 146 складається з підошовного вузла 54 другого взуттєвого виробу 52 і конструкції 147 верху. Конструкція 147 верху містить дно 160 верху і з'єднану з ним по його ободовій кромці зону 148 верху, від якої на фіг. 7 показані ліва і права ділянки, які виконані дзеркально симетрично одна одній. Конструкція 147 верху виготовлена за принципом конструкції вставки (панчохи "буті"), тобто нижні кінці функціонального шару 153 зшиті з ободовими кромками функціонального шару 164 дна верху, наприклад, за допомогою зигзагоподібного шва. Додатково ця перехідна зона водонепроникно ущільнена назовні шовною ущільнювальною стрічкою 174. У прикладі здійснення за фіг. 6 ці шви знаходяться в зігнутій перехідній зоні між зоною 146 верху, яка вертикально проходить, і дном 160 верху, яке проходить горизонтально. Функціональний шар верху 152, рівно як і функціональний шар 164 дна верху, виконані тришаровими із зовнішньою сітчастою стрічкою 154, з функціональним шаром верху/функціональним шаром дна верху або мембраною верху/мембраною дна верху 156/166 і розташованим всередині текстильним шаром або підкладкою верху 158/опорним текстильним шаром 168. Як в першому взуттєвому виробі 2, так само і в цьому шостому взуттєвому виробі 146, утворюється проміжна порожнина між кінцевою зоною шару 150 лицьового матеріалу і ламінатом 164 функціонального шару дна верху або ламінатом 152 функціонального шару верху. Ця проміжна порожнина збільшується до кінця шару 150 лицьового матеріалу, і всередину неї заходить монтажна підошва 162. Не зайнята монтажною підошвою 162 частина проміжної порожнини заповнена, як правило, повітрям, або водяною парою, або їх сумішшю. Як в третьому взуттєвому виробі 98 за фіг. 4, так само і в цьому шостому взуттєвому виробі 146, передбачений абсорбуючий елемент 180, який проходить від проміжної порожнини між функціональним шаром 152 верху і шаром 150 лицьового матеріалу під клейовим ущільненням 174 над склеюючим з'єднанням 176 до зовнішньої сторони конструкції 146 верху під монтажною підошвою 162. При цьому кінець адсорбуючого елемента 180, який знаходиться з боку проміжної порожнини, проходить від розташованої ще вертикально нижньої ділянки зони верху, над клейовим ущільненням 174, робить вигин і прилягає до нижньої сторони монтажної підошви 162. Область адсорбуючого елемента 180, яка лежить зовні, може бути приклеєна до нижньої сторони монтажної підошви 162, наприклад, за допомогою клею. Адсорбуючий елемент 180 закладений в ущільнювальний клей, однак його адсорбуюча дія суттєво не порушується. 9 UA 107213 C2 5 10 15 20 25 30 35 40 45 50 55 За допомогою цього адсорбуючого елемента 180 вологість транспортується з проміжної порожнини назовні. Ламінат 164 функціонального шару дна верху за допомогою паропроникного клейового шару 170 з'єднаний з монтажною підошвою 162. Клевой шар 170, який може бути безперервним або точковим, покриває в прикладі виконання за фіг. 7 велику частину поверхні монтажної підошви 162, він проникає через сітчастий матеріал 154 аж до функціонального шару 166 дена верху і виконаний паропроникним, щоб на цій ділянці забезпечити дихальну активність. Тим самим, в цьому місці досягається надійна фіксація ламінату 164 функціонального шару дна верху відносно монтажної підошви 162. На фіг. 8 показаний схематичний вигляд конструкції 100 верху знизу. При цьому добре видна конструкції 100 верху, що утворює нижню ободову кромку, кінцева зона лицьового матеріалу 24, який затягнутий на нижню сторону монтажної підошви 42. Також видні кінці виконаних як абсорбуючі стрічки 184 абсорбуючих елементів, які відводять вологу вниз з проміжної порожнини між ламінатом функціонального шару верху і шаром лицьового матеріалу. У запропонованому прикладі здійснення видні кінці абсорбуючих стрічок незначної ширини, розподілені вздовж ободової кромки шару 24 лицьового матеріалу. Завдяки такому розташуванню вздовж всього периметра шару 24 лицьового матеріалу декількох абсорбуючих стрічок 184 може бути забезпечене надійне відведення вологи з проміжної порожнини між ламінатом функціонального шару верху і шаром лицьового матеріалу у всіх зонах по периметру конструкції верху. Таке розташування абсорбуючих стрічок 184 може бути використане, зрозуміло, також у всіх інших вищеописаних конструкціях верху. На фіг. 9 показаний вигляд альтернативного прикладу здійснення конструкції 100 верху третього взуттєвого виробу 98 знизу. При цьому в передній зоні стопи конструкції 100 верху передбачена лише одна абсорбуюча стрічка 186, яка продовжується дещо далі під монтажну підошву 42. Ця абсорбуюча стрічка 186 відводить назовні вологу з проміжної порожнини між шаром лицьового матеріалу і ламінатом функціонального шару верху, і за допомогою такої абсорбуючої стрічки може бути досягнуте вже значне відведення вологи. На фіг. 10 показаний вигляд альтернативного прикладу здійснення конструкції 100 верху третього взуттєвого виробу 98 знизу. При цьому замість абсорбуючих стрічок відносно незначної ширини передбачений плоский абсорбуючий елемент, що проходить по одній стороні, який у всій передній зоні взуттєвого виробу, а також в середній зоні взуттєвого виробу видаляє вологу з проміжної порожнини між шаром лицьового матеріалу і ламінатом функціонального шару верху і виводить на нижню сторону монтажної підошви 42, звідки волога може відійти вниз із взуттєвого виробу. На фіг. 11 показаний вигляд альтернативного прикладу здійснення конструкції 100 верху третього взуттєвого виробу 98 знизу. При цьому передбачені усього чотири абсорбуючі стрічки 190, які проходять в поперечному напрямку взуттєвого виробу по всій нижній стороні монтажної підошви і її лівий і правий кінці продовжуються відповідно в проміжну порожнину між шаром лицьового матеріалу і ламінатом функціонального шару верху. У запропонованому прикладі здійснення всі чотири абсорбуючі стрічки 190 розташовані майже на рівному віддаленні одна від іншої по довжині конструкції 100 верху. Завдяки такому розташуванню абсорбуючих стрічок також може бути забезпечене надійне відведення вологи з проміжної порожнини між шаром лицьового матеріалу і ламінатом функціонального шару верху. На фіг. 12 показаний вигляд в розрізі абсорбуючого елемента 102, що заявляється, згідно з одним прикладом здійснення винаходу. Абсорбуючий елемент 102 містить шар 192 поглинаючого рідину матеріалу, який забезпечує відведення назовні рідини з проміжної порожнини і який може являти собою, наприклад, бавовняний матеріал. На верхній стороні цей абсорбуючий шар забезпечений клейовим матеріалом 194, за допомогою якого абсорбуючий елемент 102 може бути приклеєний, наприклад, на нижню сторону монтажної підошви 42 і внутрішню сторону ламінату функціонального шару верху. Це виключає необхідність наносити клей по всій верхній стороні абсорбуючого шару 192, достатньо, якщо він передбачений на окремих ділянках. 10 UA 107213 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Конструкція (22) верху для взуттєвого виробу (2), що містить дно (34) верху з паропроникною монтажною підошвою (36) і з ламінатом (38) функціонального шару дна верху, зону (23) верху з шаром (24) лицьового матеріалу і ламінатом (26) функціонального шару верху, причому розташована з боку підошви кінцева зона верху з′єднана з дном (34) верху, причому ламінат (38) функціонального шару дна верху виконаний двошаровим, причому двошаровий ламінат (38) функціонального шару дна верху складається з функціонального шару (40) дна верху і опорного текстильного шару (42), і причому функціональний шар (40) дна верху є верхнім шаром двошарового ламінату (38) функціонального шару дна верху і розташований між опорним текстильним шаром (42) і паропроникною монтажною підошвою (36), причому паропроникна монтажна підошва (36) розташована поверх ламінату (38) функціонального шару дна верху, і причому двошаровий ламінат (38) функціонального шару дна верху має більшу бічну протяжність, ніж паропроникна монтажна підошва (36), і причому двошаровий ламінат (38) функціонального шару дна верху і ламінат (26) функціонального шару верху з'єднані один з одним водонепроникно. 2. Конструкція (22) верху за п. 1, яка відрізняється тим, що ламінат (26) функціонального шару верху виконаний тришаровим. 3. Конструкція (22) верху за п. 1 або 2, яка відрізняється тим, що паропроникна монтажна підошва (36) зшита з кінцевою зоною ламінату (26), що знаходиться з боку підошви функціонального шару верху, і/або внутрішня сторона кінцевої зони шару (24) лицьового матеріалу, що знаходиться з боку підошви, затягнута на ламінат (38) функціонального шару верху. 4. Конструкція (70) верху для взуттєвого виробу (52), яка містить дно (80) верху з паропроникною монтажною підошвою (82) і з ламінатом (84) функціонального шару дна верху, зону (71) верху з шаром (72) лицьового матеріалу і ламінатом (74) функціонального шару верху, причому розташована з боку підошви кінцева зона верху з’єднана з дном (80) верху, причому ламінат (84) функціонального шару дна верху виконаний двошаровим, причому двошаровий ламінат (84) функціонального шару дна верху складається з функціонального шару (86) дна верху і опорного текстильного шару (88), і причому функціональний шар (86) дна верху є нижнім шаром двошарового ламінату (84) функціонального шару дна верху і розташований між опорним текстильним шаром (88) і паропроникною монтажною підошвою (82), причому розташована з боку підошви кінцева зона верху ламінату (74) функціонального шару верху водонепроникно з’єднана з ламінтом (84) функціонального шару дна верху, і причому монтажна підошва (82) розташована під ламінатом (84) функціонального шару дна верху. 5. Конструкція (70) верху за п. 4, яка відрізняється тим, що ламінат (74) функціональної зони верху виконаний тришаровим. 6. Конструкція (70) верху за п. 4 або 5, яка відрізняється тим, що кінцева зона шару (72) лицьового матеріалу, що знаходиться з боку підошви, паропроникно з’єднана з монтажною підошвою (82). 7. Конструкція (70) верху за п. 4 або 5, яка відрізняється тим, що внутрішня сторона кінцевої зони шару лицьового матеріалу, що знаходиться з боку підошви, затягнута на монтажну підошву. 8. Взуттєвий виріб (2), що містить щонайменше конструкцію (22) верху за одним з пп. 1-7 і прикріплений до її нижньої сторони підошовний вузол (4) щонайменше з одним наскрізним отвором або з пористостями, який, зокрема, прикріплений до нижньої сторони конструкції (22) верху клейовим методом або методом лиття. 11 UA 107213 C2 12 UA 107213 C2 13 UA 107213 C2 14 UA 107213 C2 15 UA 107213 C2 16 UA 107213 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
