Економгазова горілка

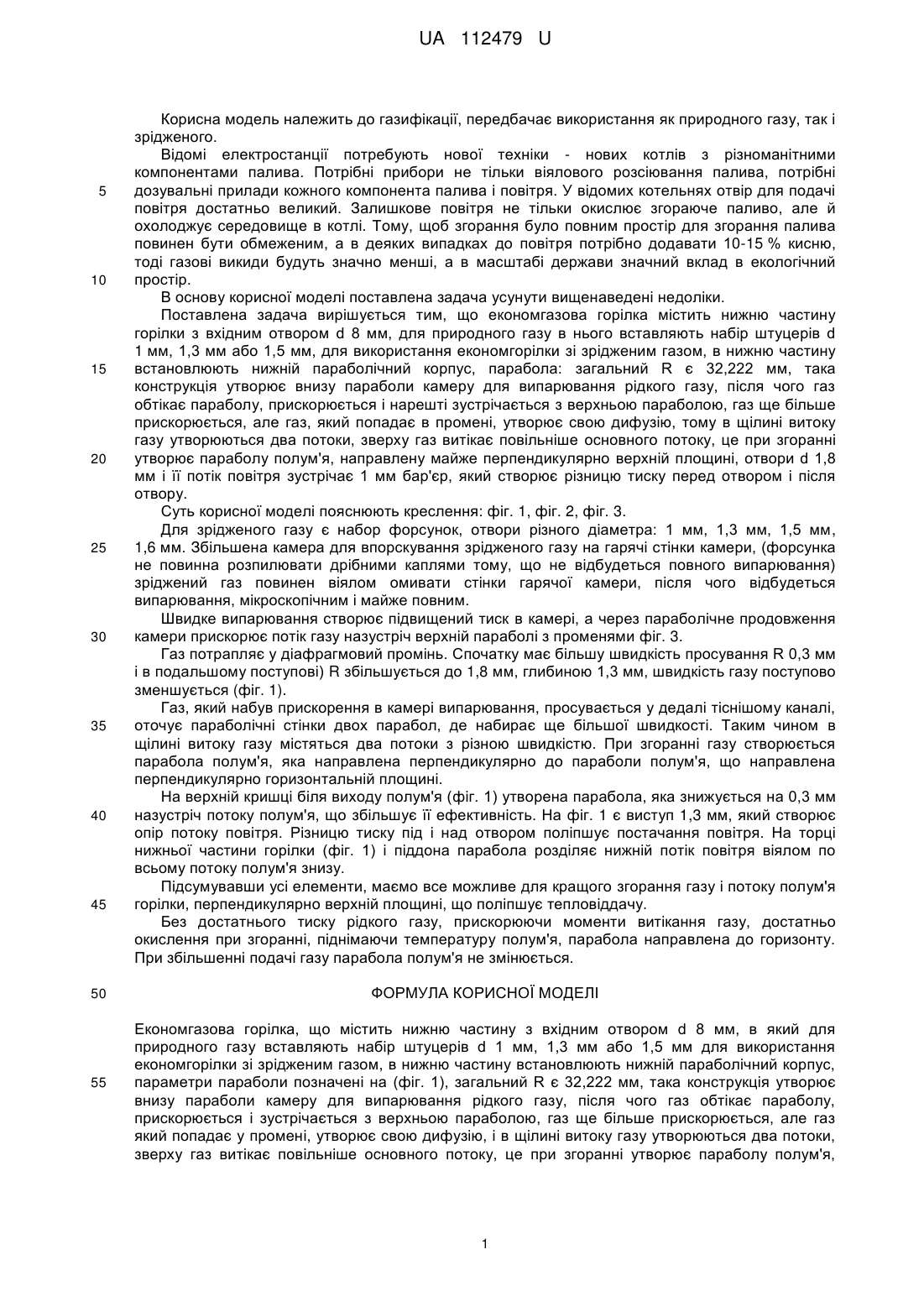

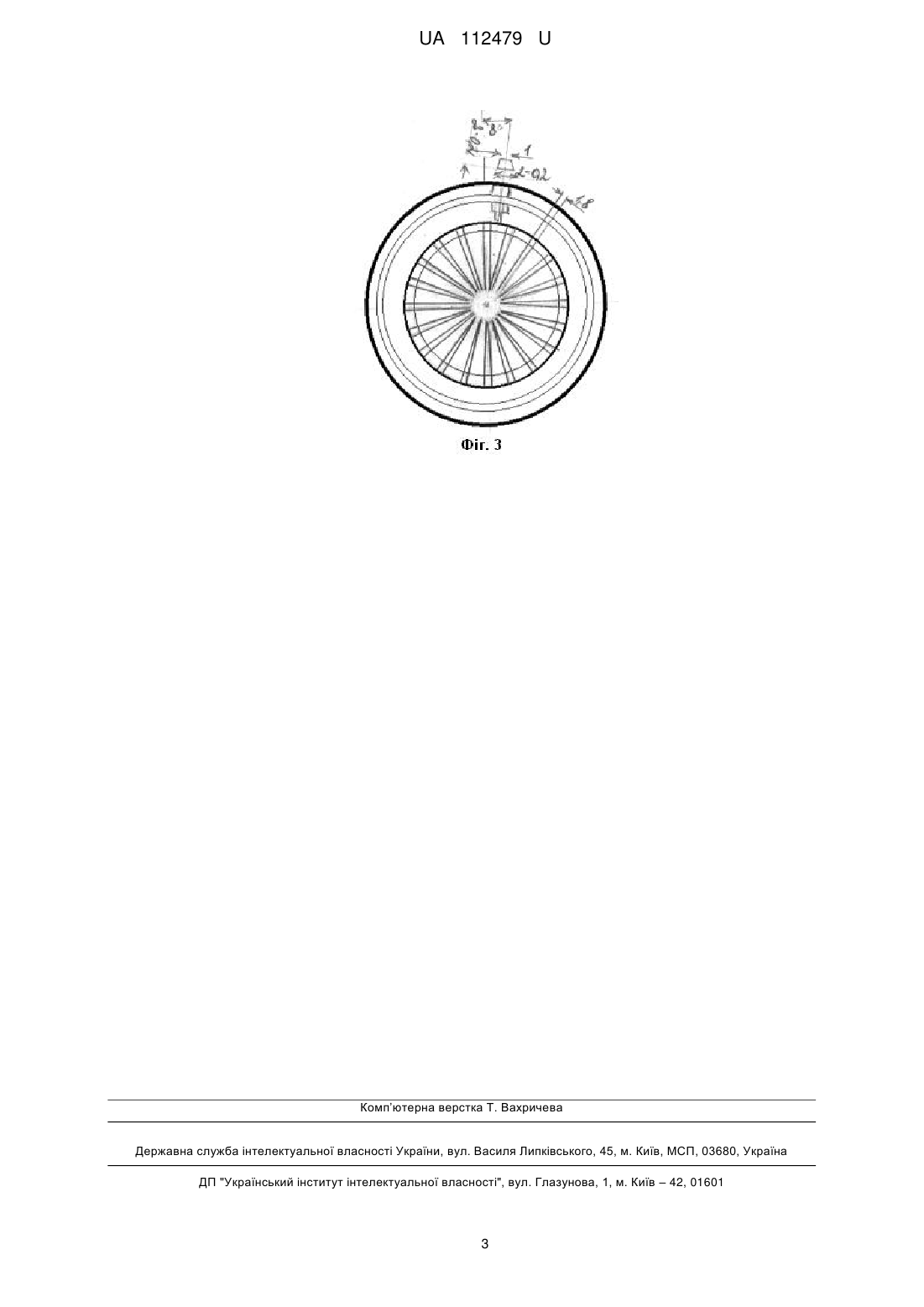

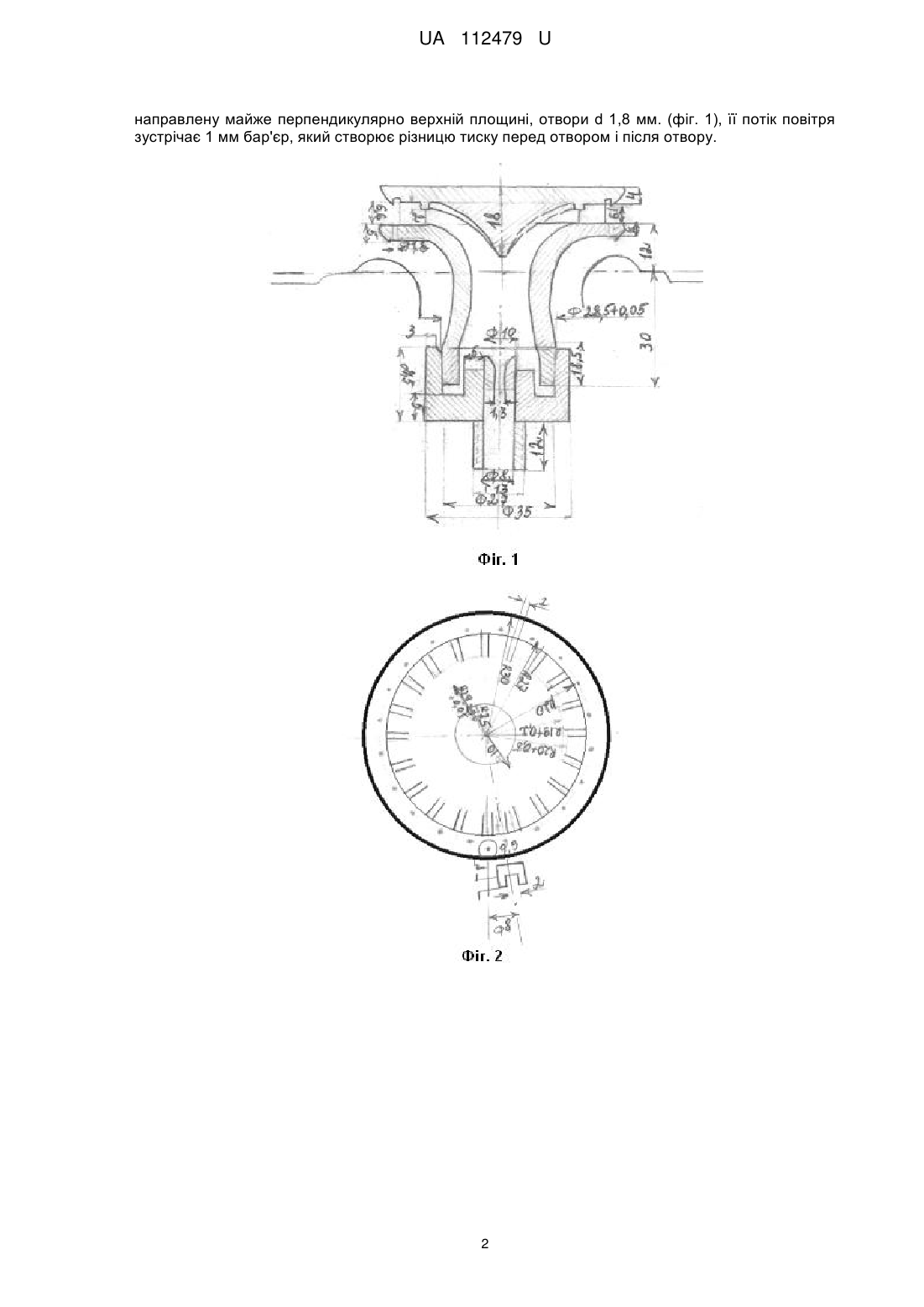

Реферат: UA 112479 U UA 112479 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до газифікації, передбачає використання як природного газу, так і зрідженого. Відомі електростанції потребують нової техніки - нових котлів з різноманітними компонентами палива. Потрібні прибори не тільки віялового розсіювання палива, потрібні дозувальні прилади кожного компонента палива і повітря. У відомих котельнях отвір для подачі повітря достатньо великий. Залишкове повітря не тільки окислює згораюче паливо, але й охолоджує середовище в котлі. Тому, щоб згорання було повним простір для згорання палива повинен бути обмеженим, а в деяких випадках до повітря потрібно додавати 10-15 % кисню, тоді газові викиди будуть значно менші, а в масштабі держави значний вклад в екологічний простір. В основу корисної моделі поставлена задача усунути вищенаведені недоліки. Поставлена задача вирішується тим, що економгазова горілка містить нижню частину горілки з вхідним отвором d 8 мм, для природного газу в нього вставляють набір штуцерів d 1 мм, 1,3 мм або 1,5 мм, для використання економгорілки зі зрідженим газом, в нижню частину встановлюють нижній параболічний корпус, парабола: загальний R є 32,222 мм, така конструкція утворює внизу параболи камеру для випарювання рідкого газу, після чого газ обтікає параболу, прискорюється і нарешті зустрічається з верхньою параболою, газ ще більше прискорюється, але газ, який попадає в промені, утворює свою дифузію, тому в щілині витоку газу утворюються два потоки, зверху газ витікає повільніше основного потоку, це при згоранні утворює параболу полум'я, направлену майже перпендикулярно верхній площині, отвори d 1,8 мм і її потік повітря зустрічає 1 мм бар'єр, який створює різницю тиску перед отвором і після отвору. Суть корисної моделі пояснюють креслення: фіг. 1, фіг. 2, фіг. 3. Для зрідженого газу є набор форсунок, отвори різного діаметра: 1 мм, 1,3 мм, 1,5 мм, 1,6 мм. Збільшена камера для впорскування зрідженого газу на гарячі стінки камери, (форсунка не повинна розпилювати дрібними каплями тому, що не відбудеться повного випарювання) зріджений газ повинен віялом омивати стінки гарячої камери, після чого відбудеться випарювання, мікроскопічним і майже повним. Швидке випарювання створює підвищений тиск в камері, а через параболічне продовження камери прискорює потік газу назустріч верхній параболі з променями фіг. 3. Газ потрапляє у діафрагмовий промінь. Спочатку має більшу швидкість просування R 0,3 мм і в подальшому поступові) R збільшується до 1,8 мм, глибиною 1,3 мм, швидкість газу поступово зменшується (фіг. 1). Газ, який набув прискорення в камері випарювання, просувається у дедалі тіснішому каналі, оточує параболічні стінки двох парабол, де набирає ще більшої швидкості. Таким чином в щілині витоку газу містяться два потоки з різною швидкістю. При згоранні газу створюється парабола полум'я, яка направлена перпендикулярно до параболи полум'я, що направлена перпендикулярно горизонтальній площині. На верхній кришці біля виходу полум'я (фіг. 1) утворена парабола, яка знижується на 0,3 мм назустріч потоку полум'я, що збільшує її ефективність. На фіг. 1 є виступ 1,3 мм, який створює опір потоку повітря. Різницю тиску під і над отвором поліпшує постачання повітря. На торці нижньої частини горілки (фіг. 1) і піддона парабола розділяє нижній потік повітря віялом по всьому потоку полум'я знизу. Підсумувавши усі елементи, маємо все можливе для кращого згорання газу і потоку полум'я горілки, перпендикулярно верхній площині, що поліпшує тепловіддачу. Без достатнього тиску рідкого газу, прискорюючи моменти витікання газу, достатньо окислення при згоранні, піднімаючи температуру полум'я, парабола направлена до горизонту. При збільшенні подачі газу парабола полум'я не змінюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Економгазова горілка, що містить нижню частину з вхідним отвором d 8 мм, в який для природного газу вставляють набір штуцерів d 1 мм, 1,3 мм або 1,5 мм для використання економгорілки зі зрідженим газом, в нижню частину встановлюють нижній параболічний корпус, параметри параболи позначені на (фіг. 1), загальний R є 32,222 мм, така конструкція утворює внизу параболи камеру для випарювання рідкого газу, після чого газ обтікає параболу, прискорюється і зустрічається з верхньою параболою, газ ще більше прискорюється, але газ який попадає у промені, утворює свою дифузію, і в щілині витоку газу утворюються два потоки, зверху газ витікає повільніше основного потоку, це при згоранні утворює параболу полум'я, 1 UA 112479 U направлену майже перпендикулярно верхній площині, отвори d 1,8 мм. (фіг. 1), її потік повітря зустрічає 1 мм бар'єр, який створює різницю тиску перед отвором і після отвору. 2 UA 112479 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
