Змішувальний водопровідний кран та кульовий клапан для нього (варіанти)

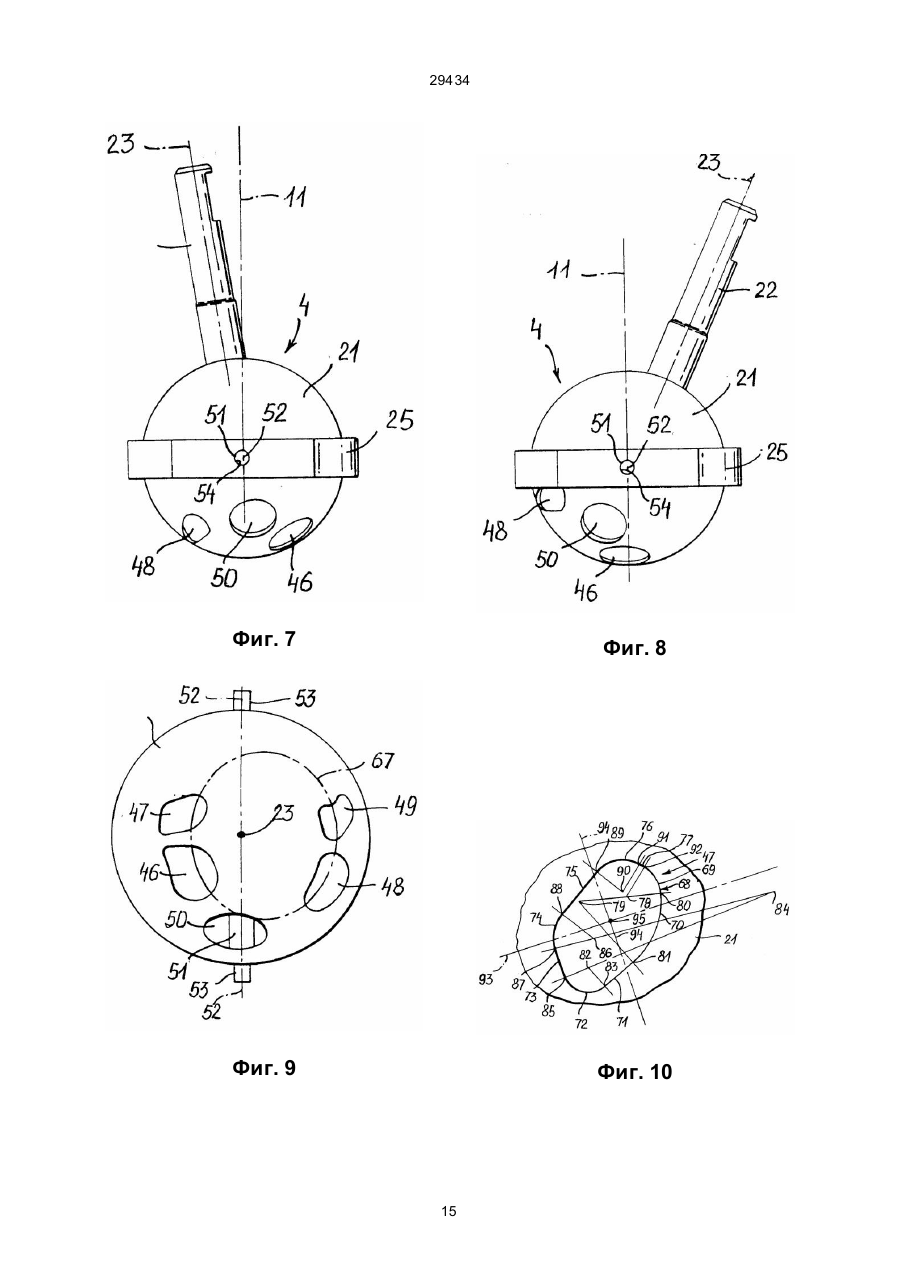

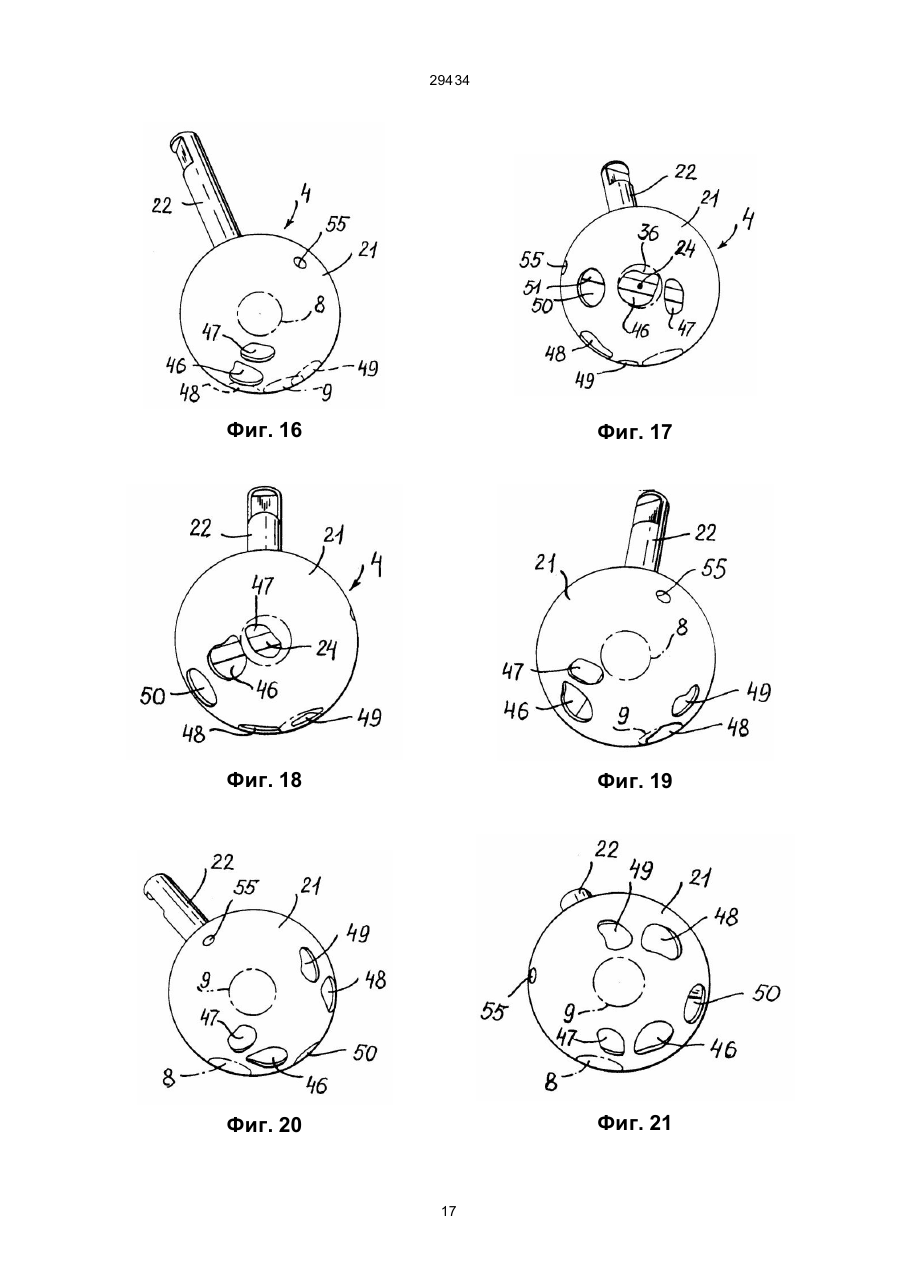

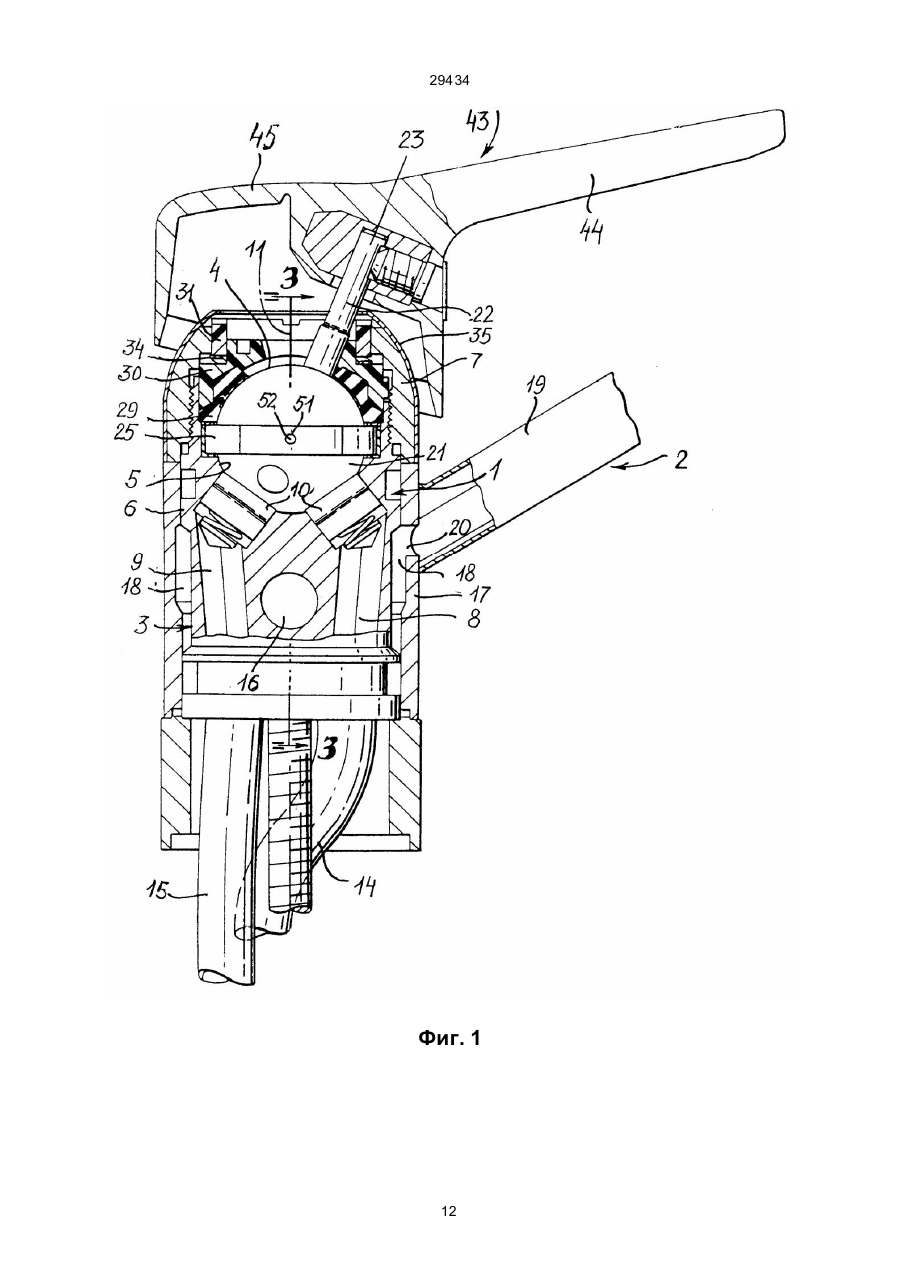

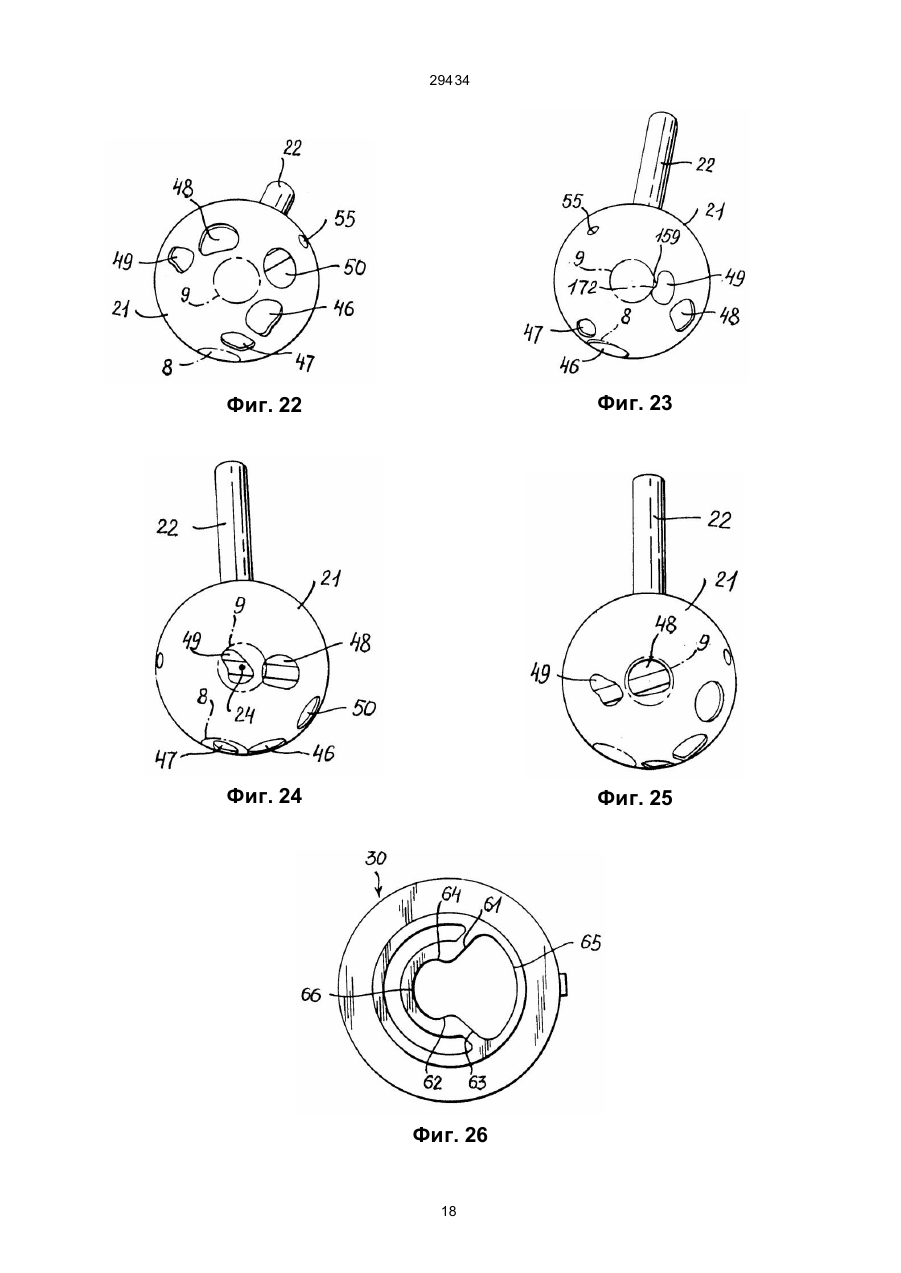

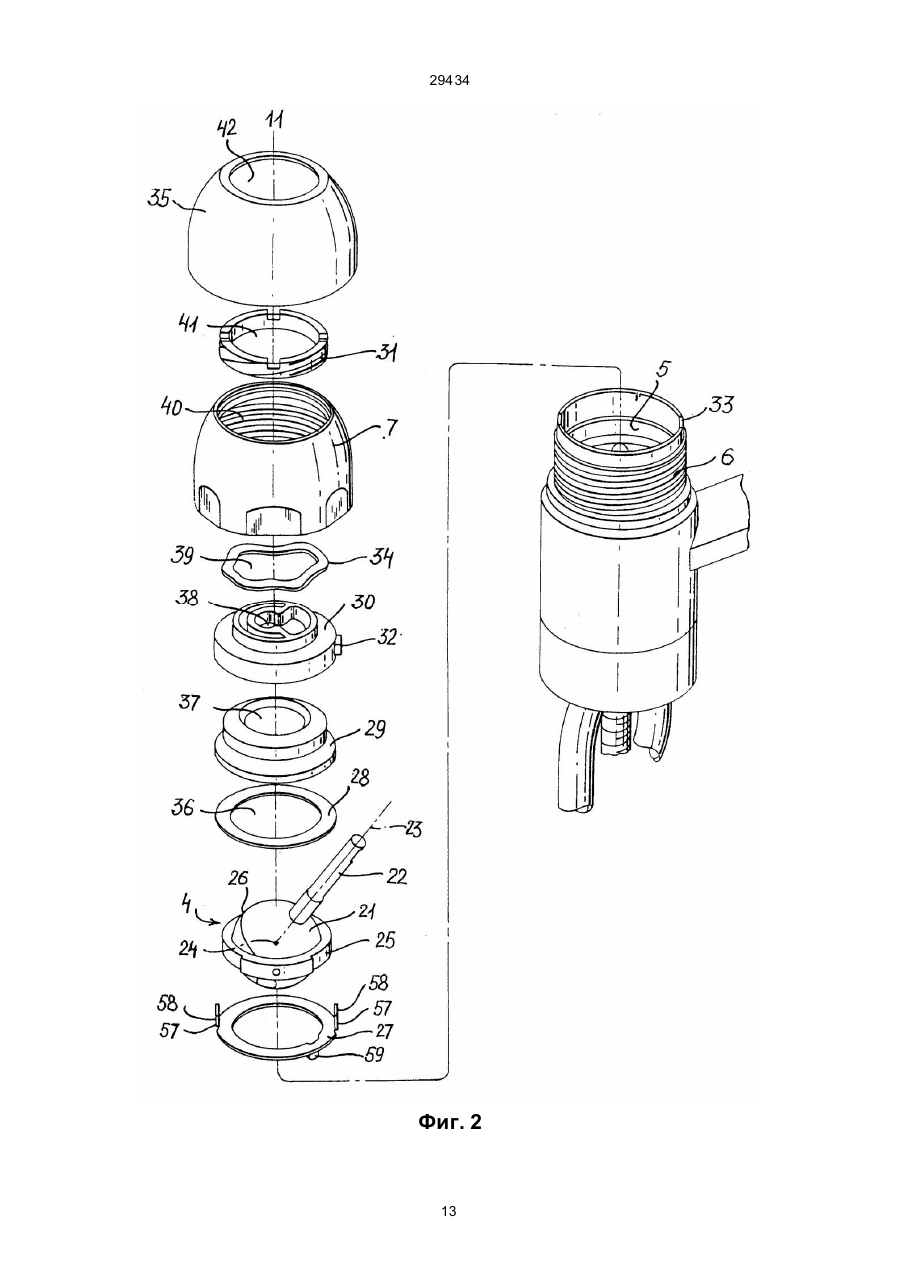

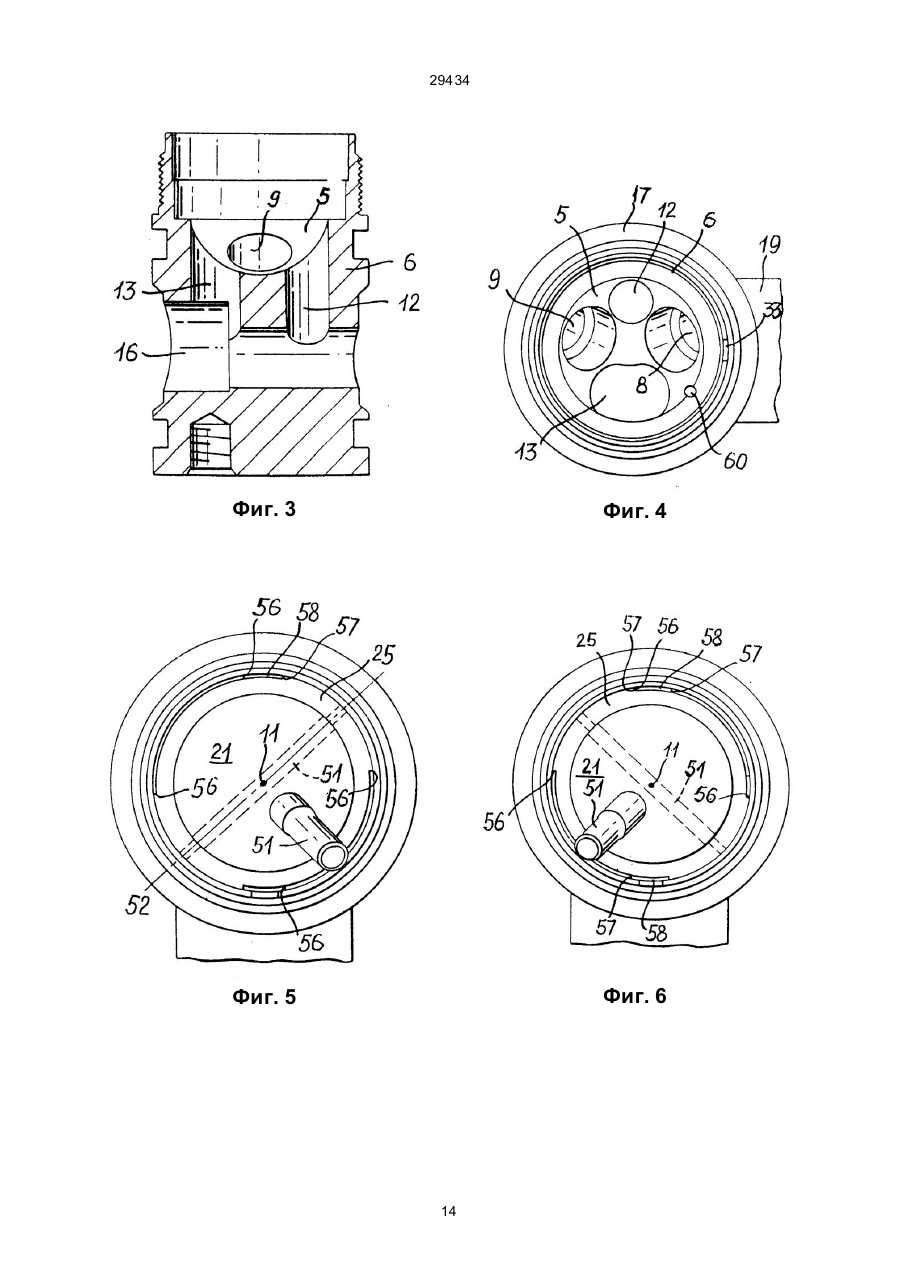

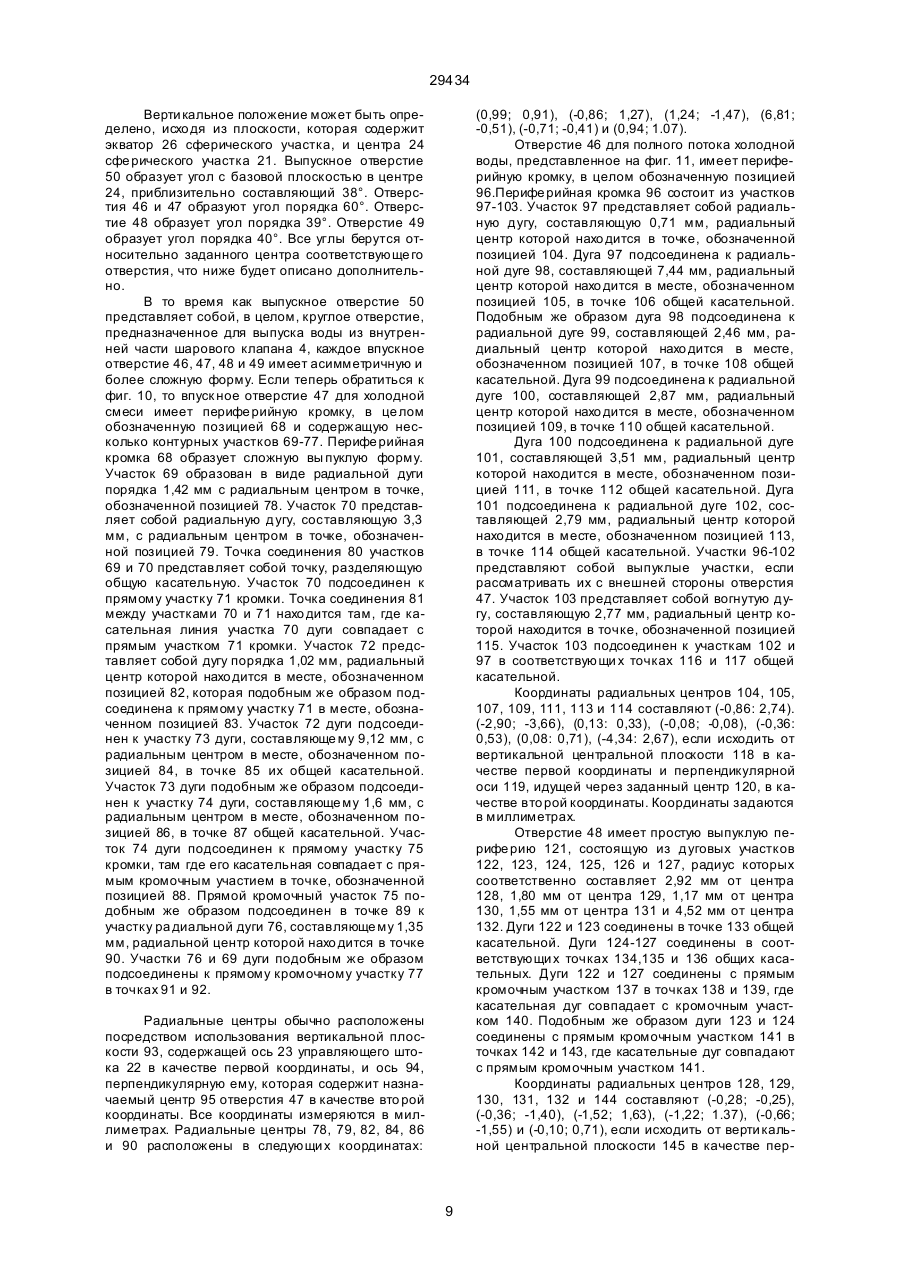

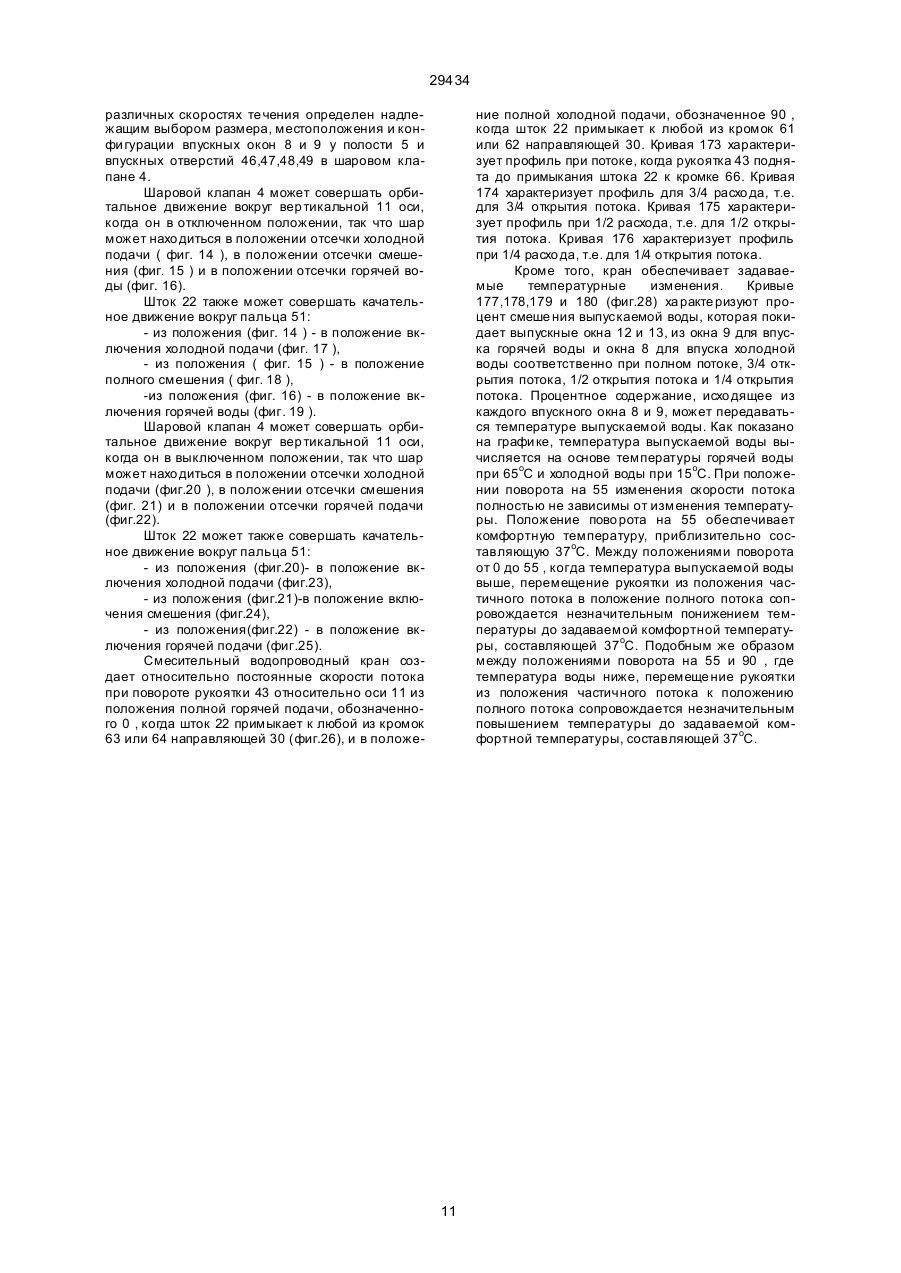

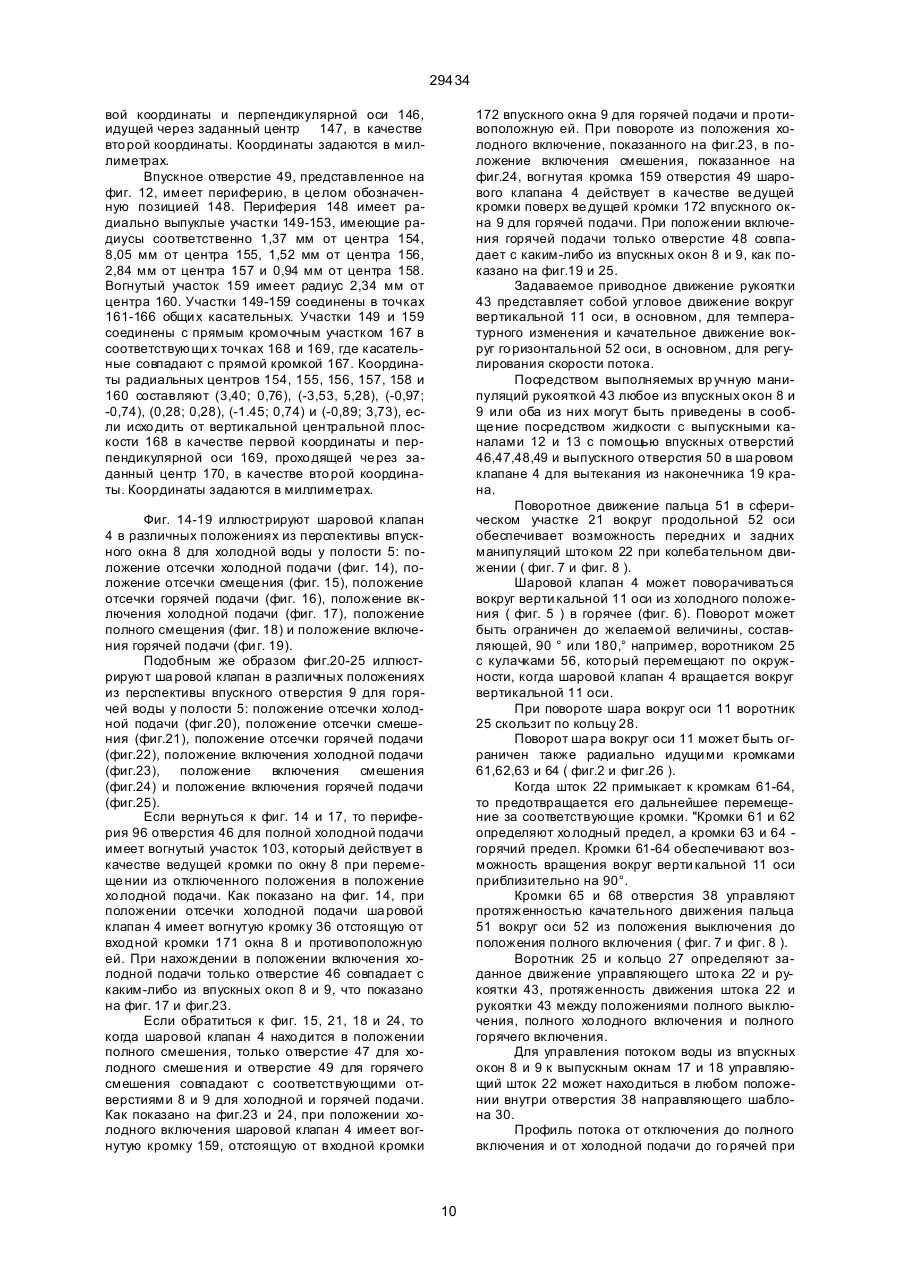

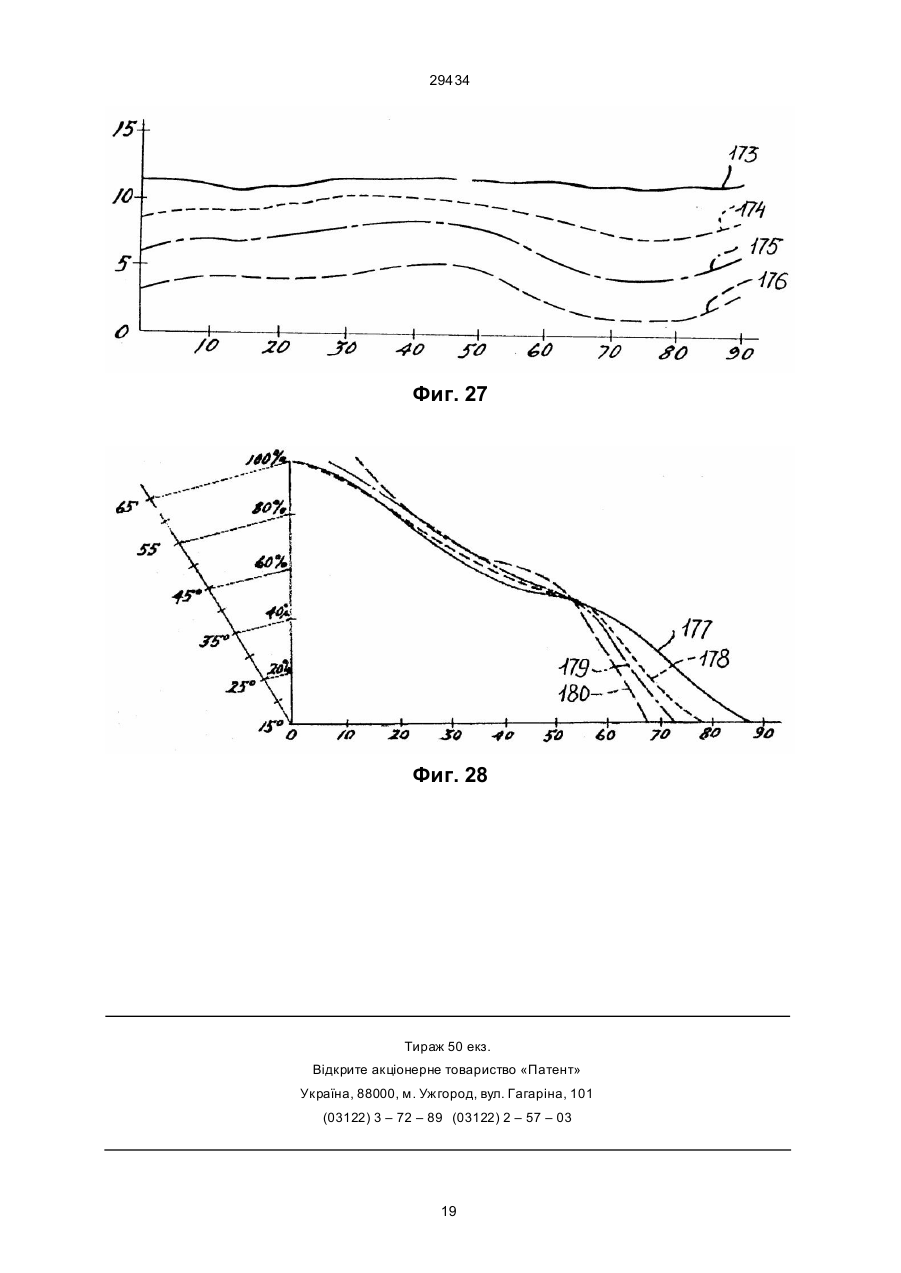

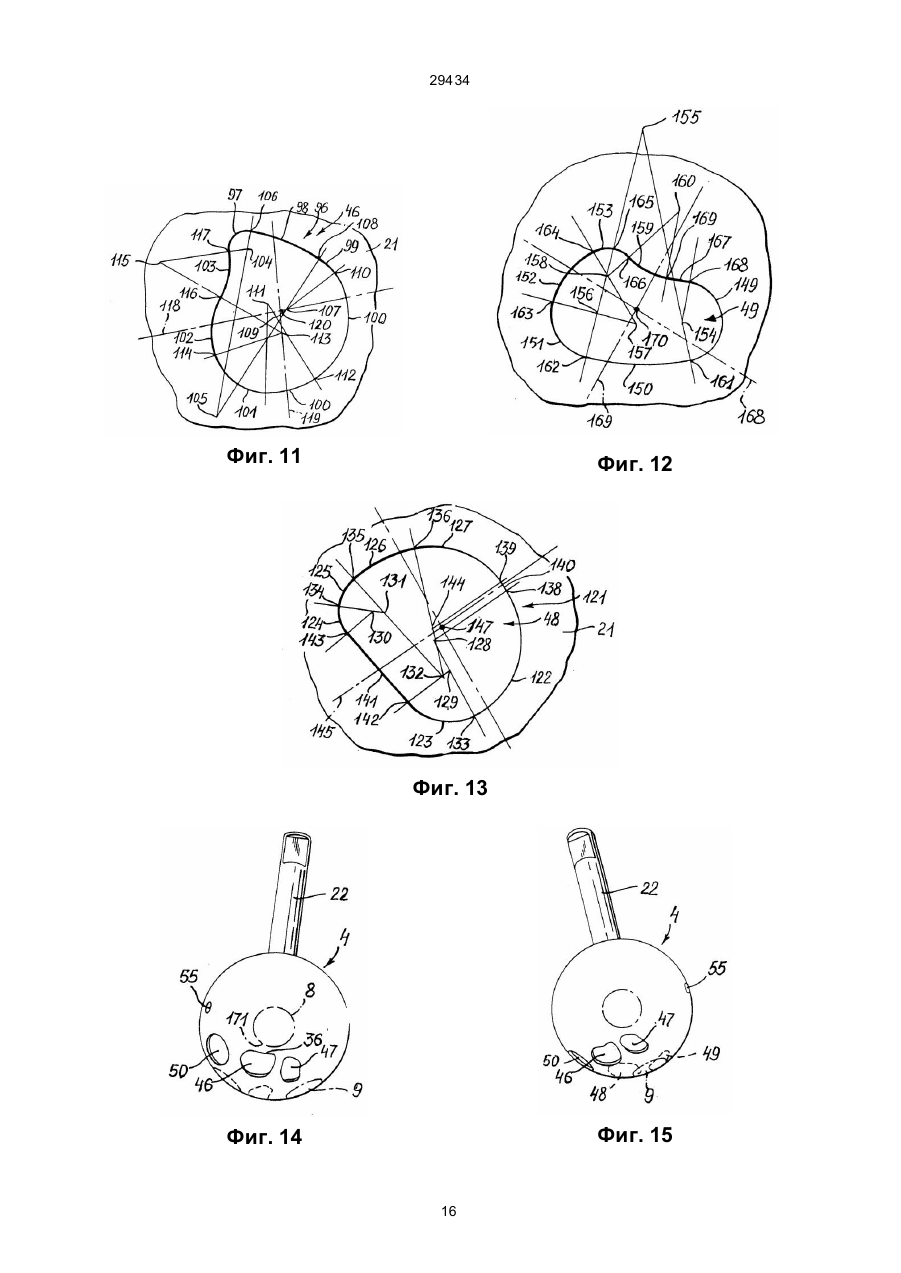

1.Смесительный водопроводный кран, содержащий корпус, продольная ось которого прохо дит через выполненное в нем управляющее отверстие, ша ровой клапан, установленный в приемной полости, образованной верхним элементом корпуса и нижним элементом основания, в котором выполнены прохо дящие че рез него и сообщающиеся с приемной полостью два впускных окна, взаимодействующие с отверстиями в наружной поверхности шарового клапана, участок которой имеет сферическую форму, первый выступ, подсоединенный к шаровому клапану и выполненный в виде управляюще го штока, прохо дяще го через управляющее отверстие, и второй выступ, ось которого перпендикулярна продольной оси штока, причем шаровой клапан выполнен с возможностью поворота в приемной полости корпуса, отличающийся тем, что вто рой выступ выполнен с боковым наружным концом, соединенным с круглой воротниковой опорой, расположенной вокруг ша рового клапана, а нижняя поверхность воротниковой опоры, примыкающая к кольцевой опорной поверхности в корпусе вокруг ша рового клапана, выполнена с возможностью скольжения. 2. Смесительный водопроводный кран по п.1, отличающийся тем, что кольцевая опорная поверхность представляет собой кольцевой установочный элемент, смонтированный в клапанной полости и имеющий фланец для уста новления хо лодного и горячего предела при поворотном движении шарового клапана вокруг продольной оси корпуса. 3. Смесительный водопроводный кран по п.2, отличающийся тем, что воротниковая опора со C2 (54) ЗМIШУВАЛЬНИЙ ВОДОПРОВIДНИЙ КРАН ТА КУЛЬОВИЙ КЛАПАН ДЛЯ НЬОГО (ВАРIАНТИ) 29434 ды имеют вогнутый кромочный участок для модуляции потока, прохо дяще го через отверстие. 10. Смесительный водопроводный кран по п.9, отличающийся тем, что отверстия с соответствующим вогнутым кромочным участком имеют периферию, образованную не менее, чем пятью радиальными дугами с соответствующими радиальными центрами, не менее четырех из которых расположены внутри перифе рии соответствующе го отверстия, а один радиальный центр расположен снаружи отверстия со стороны вогнутого кромочного участка. 11. Смесительный водопроводный кран по п.9, отличающийся тем, что отверстия с соответствующим вогнутым кромочным участком имеют периферию, образованную не менее чем пятью радиальными дугами с соответствующими радиальными центрами, не менее четырех из которых расположены внутри перифе рии соответствующе го отверстия, а один радиальный центр расположен снаружи отверстия со стороны вогнутого кромочного участка, и остальные отверстия имеют выпуклые перифе рии, образованные не менее чем пятью радиальными дугами, имеющи ми соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касательную ли нию. 12. Смесительный водопроводный кран по п.11, отличающийся тем, что каждая из радиальных дуг соединена с другой радиальной дугой в точке разделения общей касательной линии и с прямым участком перифе рии в точке, где касательная линия совпадает с этим прямым участком. 13. Смесительный водопроводный кран по п.12, отличающийся тем, что отверстие для полной подачи холодной воды и отверстие для смешанной горячей воды имеют соответствующие вогнутые кромки. 14.Смесительный водопроводный кран по п.9, отличающийся тем, что отверстие для полной подачи холодной воды имеет вогнутую кромку, расположенную противоположно ближней кромке окна для холодной воды при размещении шарового клапана в положении перекрытия полной холодной подачи, и отверстие для смешанной горячей воды имеет соответствующую вогнутую кромку, находящуюся противоположно ближней кромке окна для горячей воды при расположении шарового клапана в положении включения полной холодной подачи. 15.Смесительный водопроводный кран по п.14, отличающийся тем, что отверстие для смешанной холодной воды имеет прямой кромочный участок, противоположный кромке окна для холодной воды при расположении шарово го клапана в положении отсечки смешения, а отверстие для смешанной горячей воды имеет прямой кромочный участок, противоположный кромке окна для горячей воды при расположении шарового клапана в положении отсечки смешения. 16. Смесительный водопроводный кран по п.15, отличающийся тем, что отверстия с соответствующим вогнутым кромочным участком, имеющим периферию, образованную не менее чем пятью радиальными дуга ми с соответствующи ми радиальными центрами, не менее четырех из ко торых расположены внутри перифе рии соответствующе го отверстия, а один радиальный центр расположен снаружи от периферии отверстия со стороны вогнутого кромочного участка, и остальные отверстия имеют выпуклые периферии, образованные не менее, чем пятью радиальными дугами, имеющи ми соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касательную линию, и каждая из радиальных дуг соединена с другой радиальной дугой в точке, разделяющей общую касательную ли нию, и с прямым участком перифе рии в точке, где касательная линия совпадает с этим прямым участком. 17. Шаровой клапан для смесительного водопроводного крана, имеющий поверхность сферической формы с отверстиями, сообщающи мися друг с другом, первый выступ в ви де управляюще го што ка и второй выступ, отличающийся тем, что вокруг поверхности ша рового клапана размещена круглая воротниковая опора, причем воротниковая опора выполнена с возможностью поворота вокруг оси, перпендикулярной первому выступу. 18. Шаровой клапан по п.17, отличающийся тем, что второй выступ, идущий в на ружном направлении от поверхности шарового клапана под прямым углом и расположенный перпендикулярно первому выступу, подсоединен к воротниковой опоре с возможностью поворотного соединения воротниковой опоры с шаровым клапаном. 19. Шаровой клапан по п.18, отличающийся тем, что вто рой выступ образован пальцем, проходящим через шаровой клапан, расположенным по центру для прохождения через центр шарового клапана и перпендикулярным первому выступу, палец имеет два противоположных перифе рийных конца, размещенных с внешней стороны от поверхности ша рово го клапана, и подсоединен у каждого противоположного периферийного конца к воротниковой опоре. 20. Шаровой клапан по п.18, отличающийся тем, что периферийные концы пальца жестко закреплены к воротниковой опоре и прикреплены к поверхности шарового клапана с возможностью поворотного дви жения относительно него. 21. Шаровой клапан по п.20, отличающийся тем, что во ротниковая опора имеет не менее одного идущего в радиальном наружном направлении кулачкового участка. 22. Шаровой клапан по п.17, отличающийся тем, что во ротниковая опора имеет не менее одного идущего в радиальном наружном направлении кулачкового участка. 23. Шаровой клапан по п.17, отличающийся тем, что он имеет не менее одного отверстия для входа холодной воды из одного окна, а также не менее одного отверстия для входа горячей воды из другого окна, причем одно из отверстий для входа холодной воды и одно из отверстий для входа горячей воды имеют вогнутые кромочные участки для модуляции потока, прохо дяще го через эти отверстия. 24. Шаровой клапан по п.23, отличающийся тем, что отверстия с соответствующим вогнутым кромочным участком, имеющим периферию, образо 2 29434 ванную не менее чем пятью радиальными дугами с соответствующи ми радиальными центрами, не менее четы рех из которых расположены внутри периферии соответствующего отверстия, а один радиальный центр расположен снаружи отверстия со стороны вогнутого кромочного участка. 25. Шаровой клапан по п.23, отличающийся тем, что отверстия с соответствующим вогнутым кромочным участком, имеющим периферийную форму, образованную не менее, чем пятью радиальными дугами с соответствующими радиальными центрами, не менее четырех из которых расположены внутри перифе рии соответствующего отверстия, а один радиальный центр расположен снаружи отверстия со стороны вогнутого кромочного участка, и остальные отверстия имеют выпуклые перифе рийные формы, образованные не менее, чем пятью радиальными дугами, имеющими соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касательную ли нию. 26. Шаровой клапан по п.25, отличающийся тем, что каждая из радиальных дуг сое динена с другой радиальной дугой в точке, разделяющей общую касательную ли нию, а также с прямым участком периферии в точке, где касательная линия совпадает с этим прямым участком. 27. Шаровой клапан по п.26, отличающийся тем, что отверстие для полной подачи хо лодной воды и отверстие для смешанной горячей воды имеют соответствующие вогнутые кромки. 28. Шаровой клапан по п.27, отличающийся тем, что отверстие для полной подачи хо лодной воды имеет вогнутую кромку, нахо дящуюся проти воположно ближней кромке первого окна при расположении шарового клапана в положении перекрытия полной холодной подачи, и отверстие для смешанной горячей воды имеет соответствующую вогнутую кромку, находящуюся проти воположно ближней кромке второго окна при расположении шарового клапана в положении включения полной холодной подачи. 29.Шаровой клапан по п.28, отличающийся тем, что отверстие для смеше ния холодной воды имеет прямой кромочный участок, противоположный кромке первого окна при расположении шарового клапана в положении перекрытия смешивания, отверстие для смешанной горячей воды имеет прямой кромочный участок, противоположный кромке второго окна при расположении шарового клапана в положении перекрытия смешения. 30. Шаровой клапан по п.28, отличающийся тем, что отверстия с соответствующим вогнутым кромочным участком, имеют перифе рию, образованную не менее чем пятью радиальными дугами с соответствующи ми радиальными центрами, не менее четы рех из которых расположены внутри периферии соответствующего отверстия, а один радиальный центр расположен снаружи от перифе рии отверстия со стороны вогнутого кромочного участка, и остальные отверстия имеют выпуклые периферии, образованные не менее, чем пятью радиальными дугами, имеющи ми соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касатель ную линию, и каждая из радиальных дуг подсоединена к другой радиальной дуге в точке, разделяющей общую касательную линию и к прямому участку перифе рии в точке, где касательная линия совпадает с этим прямым участком. 31. Шаровой клапан для смесительного водопроводного крана, имеющий поверхность сферической формы с отверстиями, сообщающи мися друг с другом, первый выступ в ви де управляюще го што ка и второй выступ, отличающийся тем, что не менее чем одно из отверстий шарового клапана имеет вогнутый кромочный участок, ша ровой клапан имеет не менее двух отверстий для входа хо лодной воды из первого окна корпуса и не менее двух отверстий для входа горячей воды из вто рого окна корпуса, отверстия с вогнутым кромочным участком, имеющим периферию, образованную не менее чем пятью радиальными дугами с соответствующи ми радиальными центрами, не менее четы рех из которых расположены внутри периферии соответствующего отверстия, а один радиальный центр расположен снаружи периферии отверстия со сто роны вогнутого кромочного участка. 32. Шаровой клапан по п.31, отличающийся тем, что отверстия с соответствующим вогнутым кромочным участком, имеющим периферию, образованную не менее чем пятью радиальными дугами с соответствующи ми радиальными центрами, не менее четы рех из которых расположены внутри периферии соответствующего отверстия, а один радиальный центр расположен снаружи периферии отверстия со сто роны вогнутого кромочного участка, и остальные отверстия имеют выпуклую периферию, образованную не менее чем пятью радиальными дуга ми, имеющими соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касательную линию. 33. Шаровой клапан по п.31, отличающийся тем, что каждая из радиальных дуг сое динена с другой радиальной дугой в точке, разделяющей общую касательную ли нию, а также с прямым участком периферии в точке, где касательная линия совпадает с этим прямым участком. 34. Шаровой клапан по п.33, отличающийся тем, что одно из отверстий для входа хо лодной воды и одно из отверстий для вхо да горячей воды имеют соответствующие вогнутые кромки для модуляции прохо дяще го через него потока. 35. Шаровой клапан по п.34, отличающийся тем, что отверстие для полной холодной подачи и отверстие для смешанной горячей воды имеют соответствующие вогнутые кромки. 36. Шаровой клапан по п.31, отличающийся тем, что отверстие для полной подачи хо лодной воды имеет вогнутую кромку, нахо дящуюся проти воположно ближней кромке первого окна при расположении шарового клапана в положении перекрытия полной холодной подачи, и отверстие для смешанной горячей воды имеет соответствующую вогнутую кромку, находящуюся проти воположно ближней кромке второго окна при расположении шарового клапана в положении включения полной холодной подачи. 37. Шаровой клапан по п.36, отличающийся тем, что отверстие для смешанной холодной воды 3 29434 имеет прямой кромочный участок, противоположный кромке первого окна при расположении шарового клапана в положении перекрытия смешения, отверстие для смешения горячей воды имеет прямой кромочный участок, противоположный кромке второго окна при расположении шарового клапана в положении перекрытия смешения. 38. Шаровой клапан по п.37, отличающийся тем, что отверстия с вогнутым кромочным участком, имеющим перифе рию, образованную не менее чем пятью радиальными дугами с соответствующи ми радиальными центрами, не менее четырех из которых расположены внутри периферии соот ветствующе го отверстия, а один радиальный центр расположен снаружи от периферии отверстия со стороны вогнутого кромочного участка, и остальные отверстия имеют выпуклые периферийные формы, образованные не менее чем пятью радиальными дугами, имеющи ми соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касательную линию, и каждая из радиальных дуг подсоединена к другой радиальной дуге в точке, разделяющей общую касательную линию и к прямому участку перифе рии в точке, где касательная линия совпадает с этим прямым участком. ____________________ Изобрете ние относится к области механики, в частности к водопроводным кранам, предназначенным для смеше ния жидкостей, Краны с одной рукояткой, обычно называемые смесительными, которые управляют потоком как горячей, так и холодной воды, имеют широкий потребительский спрос. Краны обычно конструируются так, чтобы рукоятка или головка могли перемещаться в двух разных направлениях с тем, чтобы регулировать смесь горячей и хо лодной воды, а также объемную скорость или поток. Двумя основными типами кранов с одной рукояткой являются тарельчатые и шаровые клапаны. Известны водопроводные краны с шаровым клапаном в ви де одной дета ли. Рукоятка жестко крепится к шаровому клапану без промежуточных подвижных де талей, что позволяет создать надежную и долговечную конструкцию. С другой стороны, в водопроводном кране с тарельчатым клапаном предлагается приводной меха низм, обеспечивающий возможность движения рукоятки в двух заданных направлениях, причем такие краны во всем мире имеют широкий потребительский спрос. Это движение рукоятки обеспечивает возможность ее орбитального движения вокруг фиксированной оси корпуса клапана, а также качания, т. е. поворотного движения относительно оси, которая перемещается по отноше нию к корпусу клапана, когда рукоятка совершает орбитальное движение относительно фиксированной оси. Подвижная ось перпендикулярна фиксированной оси корпуса клапана. Особенность этого ти па движения рукоятки позволяет водопроводному крану закрываться с запоминанием соотноше ния смешения горячей и хо лодной воды посредством положения рукоятки, так что, когда кран опять открывается, пользователь может получить ту же самую смесь потока горячей и холодной воды через кран. Недостатком крана этого типа является сложность рычага между рукояткой и тарельчатым клапаном. Известны шаровые клапаны, которые обеспечивают возможность действия рукояткой таким же образом, как и в случае тарельчатых клапанов смесителя [1,2]. В этих системах скомбинированы преимущества желаемого с точки зрения эргономики движения рукоятки и высокой надежности конструкции водопроводного крана с шаровым клапаном. Однако наряду с на дежностью конструкция водопроводного крана должна обеспечить высокую максимальную скорость потока и низкий уровень шума при работе. Наиболее близким к заявляемому смесительному водопроводному крану является смесительный клапан для жидкостей, содержащий корпус с впускными отверстиями, соединенными с полостью, и уп равляющее отверстие, проходящее через корпус так, что продольная ось корпуса проходит че рез управляющее отверстие, шаровой клапан с отверстиями, выполненными в его внешней частично сферической поверхности и связанными с впускными отверстиями, шаровой клапан имеет соединенный с ним первый выступ в виде управляюще го штока, прохо дящего через управляющее отверстие, и вто рой выступ, вы ходящий из него, взаимодействующий с прорезью и выполненный с возможностью ограниченного поворота вокруг продольной оси и вокруг оси, перпендикулярной к продольной оси, причем шаровой клапан выполнен с возможностью поворота в по лости корпуса [3]. Указанная конструкция смесительного клапана, как и предыдущего, не может обеспечить высокую максимальную скорость потока и низкий уровень шума при работе. Кроме того, конструкция не позволяет задать скорость потока и температуру смеси на основе непрерывного движения рукоятки, обеспечивая постоянную скорость потока и задаваемые температур ные изменения, из-за отсутствия установочных элементов, ограничивающи х поворот шарового клапана вокруг продольной оси корпуса смесительного клапана за горячим и холодным пределами. Наиболее близким к заявляемому шаровому клапану является шаровой клапан для смесителя, имеющий поверхность сферической формы с отверстиями в ней, которые связаны друг с др угом, первый и второй выступы, выхо дящие из поверхности ша рового клапана [3]. Конфи гурация впускных отверстий, вы полненных в наружной, частично сферической поверхности шарового клапана не позволяет обеспечить желаемую форму потока, чтобы получить 4 29434 ха рактеристики смесительного клапана, исключающие внезапные температурные изменения или изменения потока жидкости. Водопроводный кран должен работать в благоприятных условиях с точки зрения эргономики. Скорость потока и температура смеси должны быть заданы на основе непрерывного движения рукоятки. Неприемлемы резкие или внезапные изменения как скорости потока, так и температуры смеси, получаемые при небольши х величинах перемещения рукоятки. Желательно, чтобы, когда регулируется температура смеси, скорость потока оставалась приблизительно постоянной. Недопустимо также резкое изменение температуры при регулировке скорости потока. У хо лодного конца движения рукоятки должна существовать мертвая зона, где не происхо дит смешения с горячей водой, для ограничения углового перемещения рукоятки из полностью холодного положения. Желательно, чтобы положение перемеши вания имело комфортную зону, при этом зона большего перемеще ния рукоятки должна создавать заданное температурное изменение по сравнению с перемеще нием рукоятки в горячей или холодной зоне. Комфортная зона обеспечивает бо лее точную регулировку крана, когда температура нахо дится в пределах определенного диапазона. График зави симости температуры выпускаемой воды от движения рукоятки похож на кривую в ви де буквы S. Однако комфортная зона не должна быть чрезмерно пологой, т. к. произойдет недостаточное изменение температуры и оператору придется выполнять излишнее выравнивание при чрезмерном движении рукоятки, покидая при этом комфортную зону и получая неожиданные изменения температуры выпускаемой воды. Также желательно, чтобы движение рукоятки не создавало изменений температуры для объема при заданной комфортной температуре. Указанные характерные особенности должны быть достигнуты за счет выбора шарового клапанного элемента с надлежащим размером, определения приводного движения рукоятки для регулирования объема и температуры шарового клапанного элемента и задания диапазона и враща тельного движения для двух определенных приводных движений рукоятки. Соответствующие места расположения и конфигурация входных окон корпуса клапана, а также входных отверстий шарового клапана обеспечивают указанные желаемые свойства. Выбор размера шарика несколько стеснен тем, что необходимо сбалансировать желание уменьшить размер корпуса и обеспечить адекватный поток воды через клапанный элемент. Задаваемое приводное движение рукоятки, желаемое с точки зрения потребительских свойств, представляет собой угловое дви жение вокруг вертикальной оси, в основном для температурного изменения, и качательное движение вокруг горизонтальной оси, в основном для регулирования скорости потока. Диапазон углового движения для изменения температуры ограничивается с эргономической точки зрения максимумом, составляющим сто восемьдесят градусов, причем желательно, чтобы этот диапазон составлял 90 градусов. Следовательно, характеристики крана, позволяющие исключить внезапные температурные изменения или изменения объема и обеспечить желаемую комфортную зону с задаваемыми изменениями температуры и скорости потока при работе смесительного клапана, можно наиболее быстро достичь посредством надлежащего выбора размера, места расположения и конфи гурации как входных окон в корпусе, так и входных отверстий в ша ровом клапане. В основу изобрете ния поставлена задача создания такой конструкции смесительного водопроводного крана и шарового клапана для него, которые позволили бы получать постоянные скорости потока при повороте рукоятки из положения полной подачи в положение полной холодной подачи, а также обеспечить задаваемые температур ные изменения. Поставленная задача решается тем, что в смесительном водопроводном кране, содержащем корпус, продольная ось которого прохо дит через выполненное в нем управляющее отверстие, шаровой клапан, установленный в приемной полости, образованной верхним элементом корпуса и нижним элементом основания, в котором выполнены прохо дящие через него и сообщающиеся с приемной полостью два впускных окна, взаимодействующие с отверстиями в наружной поверхности ша рового клапана, участок которой имеет сферическую форму, первый выступ, подсоединенный к шаровому клапану и выполненный в виде управляюще го штока, прохо дяще го через управляющее отверстие, и второй выступ, ось которого перпендикулярна продольной оси што ка, причем шаровой клапан выполнен с возможностью поворота в приемной полости корпуса, согласно изобретению, второй выступ вы полнен с боковым наружным концом, соединенным с круглой воротниковой опорой, расположенной вокруг ша рового клапана, а нижняя поверхность воротниковой опоры, примыкающая к кольцевой опорной поверхности в корпусе вокруг шарового клапана, выполнена с возможностью скольжения. Согласно изобретению, в смесительном водопроводном кране кольцевая опорная поверхность представляет собой кольцевой установочный элемент, смонтированный в клапанной полости и имеющий фланец для уста новления хо лодного и горячего предела при поворотном движении шарового клапана вокруг продольной оси корпуса. Воротниковая опора содержит не менее одного кулачка, идуще го радиально наружу и имеющего боковую кромку для зацепления с фланцем для определения холодного и го рячего предела шарового клапана. Кольцевой установочный элемент содержит фланец, идущий в нижнем направлении и установленный внутри углубления в корпусе, причем кольцевой элемент зафиксирован с возможностью пово рота относительно корпуса вокруг его продольной оси. Плоский опорный элемент расположен так, что его нижняя поверхность примыкает к верхней поверхности во ротниковой опоры с возможностью скольжения, а его верхняя поверхность примыкает к нижней перифе рии уплотняюще го эле 5 29434 мента вокруг ша рового клапана, при этом опорный элемент выполнен неподвижным, когда воротниковая опора и шаровой клапан повернуты вокруг продольной оси корпуса. Второй выступ жестко прикреплен к воротниковой зоне, и его подсоединение к шарово му клапану вы полнено с возможностью поворота. Второй выступ сформирован перифе рийным концом пальца, прохо дяще го через шаровой клапан, при этом палец имеет противоположные периферийные концы, прохо дящие снаружи от поверхности шарового клапана, и каждый из них прикреплен к воротниковому опорному элементу. Другая поставленная задача решается тем, что в ша ровом клапане для смесительного водопроводного крана, имеющем поверхность сферической формы с отверстиями, сообщающи мися друг с другом, первый выступ в виде управляющего што ка и второй выступ, согласно изобрете нию вокруг поверхности ша рового клапана размещена круглая воротниковая опора, причем воротниковая опора выполнена с возможностью поворота вокруг оси, перпендикулярной перво му выступу. Шаровой клапан имеет не менее одного отверстия, обеспечивающего вход хо лодной воды из одного окна, а также не менее одного отверстия, обеспечивающе го вход горячей воды из другого окна, причем одно из отверстий для обеспечения входа хо лодной воды и одно из отверстий для обеспечения входа горячей воды имеют вогнутые кромочные участки для модуляции пото ка, прохо дяще го через эти отверстия. Отверстия с соответствующим вогнутым кромочным участком, имеющим периферию, образованную не менее чем пятью радиальными дугами с соответствующими радиальными центрами, не менее четырех из которых расположены внутри периферии соответствующе го отверстия, а один радиальный центр расположен снаружи отверстия со стороны вогнутого кромочного участка. Поставленная задача решается также тем, что в другом варианте шарового клапана для смесительного во допроводного крана, имеющем поверхность сферической формы с отверстиями, сообщающимися друг с другом, первый выступ в виде управляюще го што ка и второй выступ, согласно изобретению, не менее чем одно из отверстий имеет вогнутый кромочный участок, шаровой клапан имеет не менее двух отверстий для вхо да холодной воды из первого окна корпуса и не менее двух отверстий для вхо да горячей воды из второго окна корпуса, отверстия с вогнутым кромочным участком, имеющим периферию, образованную не менее чем пятью радиальными дугами с соответствующими радиальными центрами, не менее четырех из которых расположены внутри периферии соответствующе го отверстия, а один радиальный центр расположен снаружи периферии отверстия со стороны вогнутого кромочного участка. Отверстия с соответствующим вогнутым кромочным участком имеют периферийную форму, образованную не менее чем пятью радиальными дугами с соответствующими радиальными центрами, не менее четырех из которых располо жены внутри перифе рии соответствующего отверстия, а один радиальный центр расположен снаружи отверстия со стороны вогнутого кромочного участка, и остальные отверстия имеют выпуклые перифе рийные формы, образованные не менее чем пятью радиальными дугами, имеющими соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касательную ли нию. Каждая из радиальных дуг соединена с другой радиальной дугой в точке, разделяющей общую касательную ли нию, а также с прямым участком периферии в точке, где касательная линия совпадает с этим прямым участком. Отверстие для полной подачи хо лодной воды и отверстие для смешанной горячей воды имеют соответствующие вогнутые кромки. Отверстие для полной подачи хо лодной воды имеет вогнутую кромку, нахо дящуюся противоположно ближней кромке первого окна при расположении шарового клапана в положении перекрытия полной холодной подачи, и отверстие для смешанной горячей воды имеет соответствующую вогнутую кромку, нахо дящуюся противоположно ближней кромке второго окна при расположении шарового клапана в положении включения полной холодной подачи. Отверстие для смешения холодной воды имеет прямой кромочный участок, противоположный кромке первого окна при расположении шарового клапана в положении перекрытия смешивания, отверстие для смешанной горячей воды имеет прямой кромочный участок, противоположной кромке второго окна при расположении шарового клапана в положении перекрытия смешения. Отверстия с соответствующим вогнутым кромочным участком, имеют периферию, образованную не менее чем пятью радиальными дугами с соответствующи ми радиальными центрами, не менее четы рех из которых расположены внутри периферии соответствующего отверстия, а один радиальный центр расположен снаружи от перифе рии отверстия со стороны вогнутого кромочного участка, и остальные отверстия имеют выпуклые перифе рии, образованные не менее чем пятью радиальными дугами, имеющи ми соответствующие радиальные центры, причем не менее двух радиальных дуг каждого отверстия соединены в точке, разделяющей общую касательную линию, и каждая из радиальных дуг подсоединена к другой радиальной дуге в точке, разделяющей общую касательную ли нию, и к прямому участку перифе рии в точке, где касательная линия совпадает с этим прямым участком. Отверстия шарового клапана включают в себя отверстие для полной холодной воды, сконструированное и расположенное для обеспечения входа только холодной воды, когда окно для горячей воды перекрыто, отверстие для смешивания с холодной водой, расположенное и сконструированное для обеспечения входа холодной воды одновременно с входом горячей воды из окна для горячей воды, отверстие для полной подачи горячей воды, сконструированное и расположенное для обеспечения входа только 6 29434 горячей воды, когда окно для холодной воды перекрыто, а также отверстие для смеси горячей воды, сконструи рованное и расположенное для обеспечения вхо да горячей воды одновременно с вхо дом холодной воды из окна для холодной воды. Желательно, чтобы большое количество отверстий шарового клапана имело такую фор му и располагалось на шаровом клапане по отношению к окнам в корпусе таким образом, что, когда шаровой клапан нахо дится в положении обеспечения смеси горячей и холодной воды, проходящей через смесительный кран, шаровой клапан обеспечивал бы смещение температуры по направлению к заданной комфортной температуре, когда шаровой клапан отрегулирован из задроссельного положения, нахо дяще гося в непосредственной близости от положения отсечки, по направлению к положению обеспечения полного потока. Выполнение смесительного водопроводного крана с шаровым клапаном, уста новленным с возможностью его поворотного движения вокруг продольной оси и второй перпендикулярной оси, фиксированной по отноше нию к пальцу, проходяще му через сферический участок шарового клапана, подсоединение периферийных концов пальца к воротнику, установленному вокруг сферического участка с входными отверстиями, которым придана асимметричная конфи гурация, имеющая выпуклый и вогнутый участки, предназначенные для обеспечения желаемой формы потока, а также местоположение отверстий, заданное в угловом выражении, позволяют получить ха рактеристики смесительного водопроводного крана, исключающие вне запные температур ные изменения или изменения объема, и обеспечить желаемую комфортную зону с задаваемыми изменениями температуры и скорости потока при работе крана. Данное изобретение поясняется чертежами. На фиг.1 представлен боковой вид смесительного водопроводного крана, верти кальное сечение; на фиг. 2 - разнесенный вид в перспективе смесительного крана, изображенного на фиг. 1; на фиг.3 - вид в поперечном сечении нижнего корпусного элемента смесительного крана по линии 3-3 на фиг. 1; на фиг. 4 - вид в плане нижнего корпусного элемента смесительного крана; на фиг. 5 -частичный вид в плане смесительного крана с уда ленным колпачковым и уплотняющим элемента ми, иллюстрирующи ми шаровой клапан в полностью хо лодном положении; на фиг.6 - вид, аналогичный виду на фиг. 5, иллюстрирующий ша ровой клапан, повернутый в полностью горячее положение; на фиг.7 - боковой вид шарового клапана, отклоненного в по ложение полного пропускания; на фиг. 8 - боковой вид шарового клапана, отклоненного в по ложение отсечки; на фиг. 9 - нижний вид в плане сферического участка шарового клапана с удаленным воротником; на фиг. 10 - в уве личенном масштабе вид отверстия, проходяще го через шаровой клапан, для смешения с холодной водой; на фиг. 11 - в уве личенном масштабе вид отверстия, проходяще го через шаровой клапан, для полностью холодной воды; на фиг. 12 - в уве личенном масштабе вид отверстия, проходяще го через шаровой клапан, для смешения с горячей водой; на фиг. 13 - в уве личенном масштабе вид отверстия, проходяще го через шаровой клапан, для полностью горячей воды; на фиг. 14 - вид в перспективе через холодное окно корпуса, когда ша ровой клапан нахо дится в положении полной отсечки холодной подачи; на фиг. 15 - вид, аналогичный виду на фиг. 14, когда ша ровой клапан находится в положении полной отсечки смешения; на фиг. 16 - вид, аналогичный виду на фиг. 14, когда ша ровой клапан находится в положении полной отсечки горячей подачи; на фиг. 17 - вид, аналогичный виду на фиг. 14, когда ша ровой клапан находится в положении полной холодной подачи; на фиг. 18 - вид, аналогичный виду на фиг. 14, когда ша ровой клапан находится в положении полного смешения; на фиг. 19 - вид, аналогичный виду на фиг. 14, когда ша ровой клапан находится в положении полной горячей подачи; на фиг. 20 - вид в перспективе через горячее окно корпуса шарового клапана, нахо дяще гося в положении полной отсечки холодной подачи; на фиг.21 - вид, аналогичный виду на фиг.20, когда шаровой клапан нахо дится в положении полной отсечки смешения; на фиг.22 - вид, аналогичный виду па фиг.20, когда шаровой клапан нахо дится в положении полной отсечки горячей подачи; на фиг.23 - вид, аналогичный виду на фиг.20, когда шаровой клапан нахо дится в положении полной холодной подачи; на фиг. 24 - вид, аналогичный виду на фиг.20, когда шаровой клапан нахо дится в положении полного смешения; на фиг.25 - вид, аналогичный виду на фиг.20, когда шаровой клапан нахо дится в положении полной горячей подачи; на фиг.26 - вид в плане шаблонного элемента; на фиг.27 - график, иллюстрирующий профиль скорости потока при различных температурах; на фиг.28 - график, иллюстрирующий температур ный профиль при различных скоростях потока. Со ссылкой на фиг.1, смесительный клапан 1 для водопроводного крана, в целом обозначенного позицией 2, включает в се бя корпус 3 и шаровой клапан 4, установленный в нем. Шаровой клапан 4 установлен в полости 5 корпуса 3, образованной между нижним элементом основания 6 и верхним элементом корпуса, например, колпачковым элементом 7. Элемент основания 6 имеет два впускных окна 8 и 9, прохо дящих че рез него, которые сообщаются с полостью 5. Каждое окно 7 29434 8 может иметь обычные, смещаемые пружиной эластомерные прокладки 10, установленные у его ближнего конца, с проходящими через них отверстиями диаметром порядка 6,5 мм. Ближние концы окон 8 и 9 расположены приблизительно на 40° вверх от нижней части полости 5. Кроме того, окна, показанные на фиг. 4, расположены но окружности приблизительно на 15° от передней и задней плоскости, если вести измерение от вертикальной оси 11. Как более четко показано на фиг.3, элемент основания 6 также имеет два выпускных окна 12 и 13, которые проходят через него. Два подводящих трубопровода 14 и 15 оперативно подсоединены к соответствующим входным окнам 8 и 9. Два выпускных окна 12 и 13 выходят из полости и 5 и сообще ны с поперечным выходным каналом 16. Трубчатая оболочка 17 с обеспечением уплотнения и возможности скольжения установлена вокруг корпуса 3 и формирует кольцевую камеру 18, посредством жидкости сообщающуюся с поперечным каналом 16. К оболочке 17 прикреплен наконечник 19, который посредством жидкости сообщен с кольцевой камерой 18 через отверстие 20 в оболочке 17. Как показано на фиг.1 и 2, шаровой клапан 4 имеет участок 21 со сферической поверхностью, при этом первый выступ в ви де управляющего штока 22 выходит из него, в целом, в направлении вверх. Шток 22 совпадает с перпендикуляром к поверхности 21, так что его ось 23 пересекает центр 24 сферического участка 21. Диаметр сфе рического участка приблизительно составляет 25 мм. Воротник 25 установлен по экватору 26 сферического участка 21. Экватор 26 расположен в плоскости, перпендикулярной к оси 23 штока 22. Воротник 25 расположен между двумя установочными кольцами 27 и 28. На верхней части установочного кольца 28 смонтирована уплотняющая прокладка 29 из эластомерного материала. Уплотняющая прокладка удерживается в надлежащем месте посредством шаблонной направляющей 30, которая удерживается в надлежащем месте во внутренней перифе рии колпачкового элемента 7 посредством резьбового кольцевого пространства 31. Шаблонная направляющая 30 с обеспечением возможности ее поворота закреплена с помощью шпонки 32, установленной в прорезь 33 у верхнего края корпусного элемента 6. Между направляющей 30 и кольцевым пространством 31 вставлен нагруженный пружиной гофрированный диск 34 для обеспечения смещения направляющей 30 и уплотняющей прокладки 29 в нижнем направлении к сферическому участку 21 ша рового клапана 4. Колпачковый элемент 7 заходит по резьбе на нижний элемент основания 6. Поверх колпачкового элемента 7 расположена декоративная оболочка 35. Установочное кольцо 28, уплотняющая прокладка 29, шаблонная направляющая 30, пружинное кольцо 34, колпачок 7, кольцо 31 и оболочка 35 имеют прохо дящие сквозь них соответствующие отверстия 36, 37, 38, 39, 40, 41 и 42, обеспечивающие возможность выхо да управляющего штока 22 шарового клапана 4 из корпуса 3 крана. Продольная ось 11 водопроводного крана прохо дит через отверстия 36-42. Шток 22 прикреплен к рукоятке 43, которая имеет рабочий рычаг 44 и уплотняющий участок 45 колпачка. В шаровом клапане 4 имеются впускные отверстия 46, 47, 48, 49 и вы пускное отверстие 50. Как более четко показано па фиг. 5, 6, 7, 8 и 9, участок 21 шара, имеющий сфе рическую поверхность, содержит вто рой выступ в виде пальца 51, прохо дяще го через центр сферического участка 21 шарового клапана 4. Продольная ось 52 пальца 51 по существу перпендикулярна продольной оси 11. Палец 51 имеет два цилиндрических перифе рийных конца 53, которые проходят снаружи от сферического участка 21 у эквато ра 26 этого сферического участка 21. Концы 52 укреплены внутри двух отверстий 54, расположенных диаметрально по окружности воротника 25. Концы 53 проходят через противоположные отверстия 55 в сферическом участке 21. На фиг.8 представлено выключенное положение шарового клапана 4 со штоком 22, наклоненным вперед приблизительно на 25° от вертикальной оси 11. На фиг.7 представлено положение полного включения шарового клапана 4 со што ком 22, отклоненным назад приблизительно на 10° от верти кальной оси 11. Воротник 25 имеет идущие в радиальном направлении кулачки 56, которые могут примыкать к кромке 57 вертикального фланца 58, идуще го вверх от установочного кольца 27. Как ясно показано на фиг.2, кольцо 27 имеет два фланца 58, отстоящие друг от др уга на 180°. Кольцо 27 прикреплено в надлежащем месте внутри полости 5 посредством идуще го в нижнем направлении язычка 59, который вдавлен в приемное отверстие 60 внутри полости 5. Эластомерное уплотнение 29 неподвижно. Для того, что бы предотвратить фрикционный износ нижней кромки эластомерного уплотнения 29 воротником 25, между воротником 25 и уплотнением 29 смонтировано гладкое металлическое установочное кольцо 28. У периферии отверстия 38 в направляющем што ке 30 расположены радиально идущие кромки 61,62,63 и 64, как показано на фиг.2 и фиг.26. Отверстие 38 также имеет идущее по окружности кромки 65 и 66, как показано на фиг. 7 и фиг.8. Отверстия 46, 47, 48, 49 и 50, в целом, лежат вдоль круга 67, кото рый образует угол, приблизительно составляющий 80° с осью 23 штока. Плоскость круга 67, в целом, параллельна оси 52 пальца 51. Если пользоваться более конкретной терминологией, то местоположения отверстий могут быть заданы в угловом выражении. Выпускное отверстие 50 может быть разделено пополам базовой плоскостью. Отверстия 46 и 47 составляют углы приблизительно 50° и 106° в направлении часовой стрелки от делящей пополам выпускное отверстие 50 базовой плоскости, как показано на фиг.9. Отверстия 48 и 49 составляют углы приблизительно 66° и 107° в направлении против часовой стрелки по отношению к разделенному пополам выпускному отверстию 50. 8 29434 Верти кальное положение может быть определено, исхо дя из плоскости, которая содержит экватор 26 сферического участка, и центра 24 сфе рического участка 21. Выпускное отверстие 50 образует угол с базовой плоскостью в центре 24, приблизительно составляющий 38°. Отверстия 46 и 47 образуют угол порядка 60°. Отверстие 48 образует угол порядка 39°. Отверстие 49 образует угол порядка 40°. Все углы берутся относительно заданного центра соответствующе го отверстия, что ниже будет описано дополнительно. В то время как выпускное отверстие 50 представляет собой, в целом, круглое отверстие, предназначенное для выпуска воды из внутренней части шарового клапана 4, каждое впускное отверстие 46, 47, 48 и 49 имеет асимметричную и более сложную форму. Если теперь обратиться к фиг. 10, то впуск ное отверстие 47 для холодной смеси имеет перифе рийную кромку, в це лом обозначенную позицией 68 и содержащую несколько контурных участков 69-77. Перифе рийная кромка 68 образует сложную вы пуклую форму. Участок 69 образован в виде радиальной дуги порядка 1,42 мм с радиальным центром в точке, обозначенной позицией 78. Участок 70 представляет собой радиальную дугу, составляющую 3,3 мм, с радиальным центром в точке, обозначенной позицией 79. Точка соединения 80 участков 69 и 70 представляет собой точку, разделяющую общую касательную. Участок 70 подсоединен к прямому участку 71 кромки. Точка соединения 81 между участками 70 и 71 нахо дится там, где касательная линия участка 70 дуги совпадает с прямым участком 71 кромки. Участок 72 представляет собой дугу порядка 1,02 мм, радиальный центр которой нахо дится в месте, обозначенном позицией 82, которая подобным же образом подсоединена к прямому участку 71 в месте, обозначенном позицией 83. Участок 72 дуги подсоединен к участку 73 дуги, составляюще му 9,12 мм, с радиальным центром в месте, обозначенном позицией 84, в точке 85 их общей касательной. Участок 73 дуги подобным же образом подсоединен к участку 74 дуги, составляюще му 1,6 мм, с радиальным центром в месте, обозначенном позицией 86, в точке 87 общей касательной. Участок 74 дуги подсоединен к прямому участку 75 кромки, там где его касательная совпадает с прямым кромочным участием в точке, обозначенной позицией 88. Прямой кромочный участок 75 подобным же образом подсоединен в точке 89 к участку ра диальной дуги 76, составляюще му 1,35 мм, радиальной центр которой нахо дится в точке 90. Участки 76 и 69 дуги подобным же образом подсоединены к прямому кромочному участку 77 в точках 91 и 92. (0,99; 0,91), (-0,86; 1,27), (1,24; -1,47), (6,81; -0,51), (-0,71; -0,41) и (0,94; 1.07). Отверстие 46 для полного потока холодной воды, представленное на фиг. 11, имеет периферийную кромку, в целом обозначенную позицией 96.Перифе рийная кромка 96 состоит из участков 97-103. Участок 97 представляет собой радиальную дугу, составляющую 0,71 мм, радиальный центр которой нахо дится в точке, обозначенной позицией 104. Дуга 97 подсоединена к радиальной дуге 98, составляющей 7,44 мм, радиальный центр которой нахо дится в месте, обозначенном позицией 105, в точке 106 общей касательной. Подобным же образом дуга 98 подсоединена к радиальной дуге 99, составляющей 2,46 мм, радиальный центр которой нахо дится в месте, обозначенном позицией 107, в точке 108 общей касательной. Дуга 99 подсоединена к радиальной дуге 100, составляющей 2,87 мм, радиальный центр которой нахо дится в месте, обозначенном позицией 109, в точке 110 общей касательной. Дуга 100 подсоединена к радиальной дуге 101, составляющей 3,51 мм, радиальный центр которой находится в месте, обозначенном позицией 111, в точке 112 общей касательной. Дуга 101 подсоединена к радиальной дуге 102, составляющей 2,79 мм, радиальный центр которой нахо дится в месте, обозначенном позицией 113, в точке 114 общей касательной. Участки 96-102 представляют собой выпуклые участки, если рассматривать их с внешней стороны отверстия 47. Участок 103 представляет собой вогнутую дугу, составляющую 2,77 мм, радиальный центр которой находится в точке, обозначенной позицией 115. Участок 103 подсоединен к участкам 102 и 97 в соответствующи х точках 116 и 117 общей касательной. Координаты радиальных центров 104, 105, 107, 109, 111, 113 и 114 составляют (-0,86: 2,74). (-2,90; -3,66), (0,13: 0,33), (-0,08; -0,08), (-0,36: 0,53), (0,08: 0,71), (-4,34: 2,67), если исходить от вертикальной центральной плоскости 118 в качестве первой координаты и перпендикулярной оси 119, идущей через заданный центр 120, в качестве вто рой координаты. Координаты задаются в миллиметрах. Отверстие 48 имеет простую выпуклую перифе рию 121, состоящую из дуговых участков 122, 123, 124, 125, 126 и 127, радиус которых соответственно составляет 2,92 мм от центра 128, 1,80 мм от центра 129, 1,17 мм от центра 130, 1,55 мм от центра 131 и 4,52 мм от центра 132. Дуги 122 и 123 соединены в точке 133 общей касательной. Дуги 124-127 соединены в соответствующи х точках 134,135 и 136 общих касательных. Дуги 122 и 127 соединены с прямым кромочным участком 137 в точках 138 и 139, где касательная дуг совпадает с кромочным участком 140. Подобным же образом дуги 123 и 124 соединены с прямым кромочным участком 141 в точках 142 и 143, где касательные дуг совпадают с прямым кромочным участком 141. Координаты радиальных центров 128, 129, 130, 131, 132 и 144 составляют (-0,28; -0,25), (-0,36; -1,40), (-1,52; 1,63), (-1,22; 1.37), (-0,66; -1,55) и (-0,10; 0,71), если исходить от верти кальной центральной плоскости 145 в качестве пер Радиальные центры обычно расположены посредством использования вертикальной плоскости 93, содержащей ось 23 управляющего штока 22 в качестве первой координаты, и ось 94, перпендикулярную ему, которая содержит назначаемый центр 95 отверстия 47 в качестве вто рой координаты. Все координаты измеряются в миллиметрах. Радиальные центры 78, 79, 82, 84, 86 и 90 расположены в следующи х координатах: 9 29434 вой координаты и перпендикулярной оси 146, идущей через заданный центр 147, в качестве вто рой координаты. Координаты задаются в миллиметрах. Впускное отверстие 49, представленное на фиг. 12, имеет периферию, в це лом обозначенную позицией 148. Периферия 148 имеет радиально выпуклые участки 149-153, имеющие радиусы соответственно 1,37 мм от центра 154, 8,05 мм от центра 155, 1,52 мм от центра 156, 2,84 мм от центра 157 и 0,94 мм от центра 158. Вогнутый участок 159 имеет радиус 2,34 мм от центра 160. Участки 149-159 соединены в точках 161-166 общи х касательных. Участки 149 и 159 соединены с прямым кромочным участком 167 в соответствующи х точках 168 и 169, где касательные совпадают с прямой кромкой 167. Координаты радиальных центров 154, 155, 156, 157, 158 и 160 составляют (3,40; 0,76), (-3,53, 5,28), (-0,97; -0,74), (0,28; 0,28), (-1.45; 0,74) и (-0,89; 3,73), если исхо дить от вертикальной центральной плоскости 168 в качестве первой координаты и перпендикулярной оси 169, прохо дящей че рез заданный центр 170, в качестве вто рой координаты. Координаты задаются в миллиметрах. 172 впускного окна 9 для горячей подачи и противоположную ей. При повороте из положения холодного включение, показанного на фиг.23, в положение включения смешения, показанное на фиг.24, вогнутая кромка 159 отверстия 49 шарового клапана 4 действует в качестве ве дущей кромки поверх ве дущей кромки 172 впускного окна 9 для горячей подачи. При положении включения горячей подачи только отверстие 48 совпадает с каким-либо из впускных окон 8 и 9, как показано на фиг.19 и 25. Задаваемое приводное движение рукоятки 43 представляет собой угловое движение вокруг вертикальной 11 оси, в основном, для температурного изменения и качательное движение вокруг го ризонтальной 52 оси, в основном, для регулирования скорости потока. Посредством выполняемых вр учную манипуляций рукояткой 43 любое из впускных окон 8 и 9 или оба из них могут быть приведены в сообще ние посредством жидкости с выпускными каналами 12 и 13 с помощью впускных отверстий 46,47,48,49 и выпускного отверстия 50 в ша ровом клапане 4 для вытекания из наконечника 19 крана. Поворотное движение пальца 51 в сферическом участке 21 вокруг продольной 52 оси обеспечивает возможность передних и задних манипуляций што ком 22 при колебательном движении ( фиг. 7 и фиг. 8 ). Шаровой клапан 4 может поворачиваться вокруг верти кальной 11 оси из холодного положения ( фиг. 5 ) в горячее (фиг. 6). Поворот может быть ограничен до желаемой величины, составляющей, 90 ° или 180,° например, воротником 25 с кулачками 56, кото рый перемещают по окружности, когда шаровой клапан 4 вращается вокруг вертикальной 11 оси. При повороте шара вокруг оси 11 воротник 25 скользит по кольцу 28. Поворот ша ра вокруг оси 11 может быть ограничен также радиально идущи ми кромками 61,62,63 и 64 ( фиг.2 и фиг.26 ). Когда шток 22 примыкает к кромкам 61-64, то предотвращается его дальнейшее перемещение за соответствующие кромки. "Кромки 61 и 62 определяют хо лодный предел, а кромки 63 и 64 горячий предел. Кромки 61-64 обеспечивают возможность вращения вокруг верти кальной 11 оси приблизительно на 90°. Кромки 65 и 68 отверстия 38 управляют протяженностью качательного движения пальца 51 вокруг оси 52 из положения выключения до положения полного включения ( фиг. 7 и фиг. 8 ). Воротник 25 и кольцо 27 определяют заданное движение управляющего што ка 22 и рукоятки 43, протяженность движения штока 22 и рукоятки 43 между положениями полного выключения, полного хо лодного включения и полного горячего включения. Для управления потоком воды из впускных окон 8 и 9 к выпускным окнам 17 и 18 управляющий шток 22 может нахо диться в любом положении внутри отверстия 38 направляющего шаблона 30. Профиль потока от отключения до полного включения и от холодной подачи до го рячей при Фиг. 14-19 иллюстрируют шаровой клапан 4 в различных положениях из перспективы впускного окна 8 для холодной воды у полости 5: положение отсечки холодной подачи (фиг. 14), положение отсечки смеще ния (фиг. 15), положение отсечки горячей подачи (фиг. 16), положение включения холодной подачи (фиг. 17), положение полного смещения (фиг. 18) и положение включения горячей подачи (фи г. 19). Подобным же образом фиг.20-25 иллюстрируют ша ровой клапан в различных положениях из перспективы впускного отверстия 9 для горячей воды у полости 5: положение отсечки холодной подачи (фиг.20), положение отсечки смешения (фиг.21), положение отсечки горячей подачи (фиг.22), положение включения холодной подачи (фиг.23), положение включения смешения (фиг.24) и положение включения горячей подачи (фиг.25). Если вернуться к фиг. 14 и 17, то периферия 96 отверстия 46 для полной холодной подачи имеет вогнутый участок 103, который действует в качестве ведущей кромки по окну 8 при перемеще нии из отключенного положения в положение хо лодной подачи. Как показано на фиг. 14, при положении отсечки холодной подачи ша ровой клапан 4 имеет вогнутую кромку 36 отстоящую от входной кромки 171 окна 8 и противоположную ей. При нахождении в положении включения холодной подачи только отверстие 46 совпадает с каким-либо из впускных окоп 8 и 9, что показано на фиг. 17 и фиг.23. Если обратиться к фиг. 15, 21, 18 и 24, то когда шаровой клапан 4 нахо дится в положении полного смешения, только отверстие 47 для холодного смеше ния и отверстие 49 для горячего смешения совпадают с соответствующими отверстиями 8 и 9 для холодной и горячей подачи. Как показано на фиг.23 и 24, при положении холодного включения шаровой клапан 4 имеет вогнутую кромку 159, отстоящую от входной кромки 10 29434 различных скоростях те чения определен надлежащим выбором размера, местоположения и конфи гурации впускных окон 8 и 9 у полости 5 и впускных отверстий 46,47,48,49 в шаровом клапане 4. Шаровой клапан 4 может совершать орбитальное движение вокруг вер тикальной 11 оси, когда он в отключенном положении, так что шар может нахо диться в положении отсечки холодной подачи ( фиг. 14 ), в положении отсечки смешения (фиг. 15 ) и в положении отсечки горячей воды (фиг. 16). Шток 22 также может совершать качательное движение вокруг пальца 51: - из положения (фиг. 14 ) - в положение включения холодной подачи (фиг. 17 ), - из положения ( фиг. 15 ) - в положение полного смешения ( фиг. 18 ), -из положения (фиг. 16) - в положение включения горячей воды (фиг. 19 ). Шаровой клапан 4 может совершать орбитальное движение вокруг вер тикальной 11 оси, когда он в выключенном положении, так что шар может нахо диться в положении отсечки холодной подачи (фиг.20 ), в положении отсечки смешения (фиг. 21) и в положении отсечки горячей подачи (фиг.22). Шток 22 может также совершать качательное движение вокруг пальца 51: - из положения (фиг.20)- в положение включения холодной подачи (фиг.23), - из положения (фиг.21)-в положение включения смешения (фиг.24), - из положения(фиг.22) - в положение включения горячей подачи (фиг.25). Смесительный водопроводный кран создает относительно постоянные скорости потока при повороте рукоятки 43 относительно оси 11 из положения полной горячей подачи, обозначенного 0 , когда шток 22 примыкает к любой из кромок 63 или 64 направляющей 30 (фиг.26), и в положе ние полной холодной подачи, обозначенное 90 , когда шток 22 примыкает к любой из кромок 61 или 62 направляющей 30. Кривая 173 характеризует профиль при потоке, когда рукоятка 43 поднята до примыкания штока 22 к кромке 66. Кривая 174 характеризует профиль для 3/4 расхо да, т.е. для 3/4 открытия потока. Кривая 175 характеризует профиль при 1/2 расхода, т.е. для 1/2 открытия потока. Кривая 176 характеризует профиль при 1/4 расхо да, т.е. для 1/4 открытия потока. Кроме того, кран обеспечивает задаваемые температурные изменения. Кривые 177,178,179 и 180 (фиг.28) ха ракте ризуют процент смеше ния выпускаемой воды, которая покидает выпускные окна 12 и 13, из окна 9 для впуска горячей воды и окна 8 для впуска холодной воды соответственно при полном потоке, 3/4 открытия потока, 1/2 открытия потока и 1/4 открытия потока. Процентное содержание, исхо дящее из каждого впускного окна 8 и 9, может передаваться температуре выпускаемой воды. Как показано на графи ке, температура выпускаемой воды вычисляется на основе температуры горячей воды при 65оС и холодной воды при 15оС. При положении поворота на 55 изменения скорости потока полностью не зависимы от изменения температуры. Положение пово рота на 55 обеспечивает комфортную температуру, приблизительно составляющую 37оС. Между положениями поворота от 0 до 55 , когда температура выпускаемой воды выше, перемещение рукоятки из положения частичного потока в положение полного потока сопровождается незначительным понижением температуры до задаваемой комфортной температуры, составляющей 37оС. Подобным же образом между положениями поворота на 55 и 90 , где температура воды ниже, перемеще ние рукоятки из положения частичного потока к положению полного потока сопровождается незначительным повышением температуры до задаваемой комфортной температуры, составляющей 37оС. 11 29434 Фиг. 1 12 29434 Фиг. 2 13 29434 Фиг. 3 Фиг. 4 Фиг. 5 Фиг. 6 14 29434 Фиг. 7 Фиг. 8 Фиг. 9 Фиг. 10 15 29434 Фиг. 11 Фиг. 12 Фиг. 13 Фиг. 15 Фиг. 14 16 29434 Фиг. 16 Фиг. 17 Фиг. 18 Фиг. 19 Фиг. 20 Фиг. 21 17 29434 Фиг. 22 Фиг. 23 Фиг. 24 Фиг. 25 Фиг. 26 18 29434 Фиг. 27 Фиг. 28 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 19
