Термостатично керований змішувальний кран

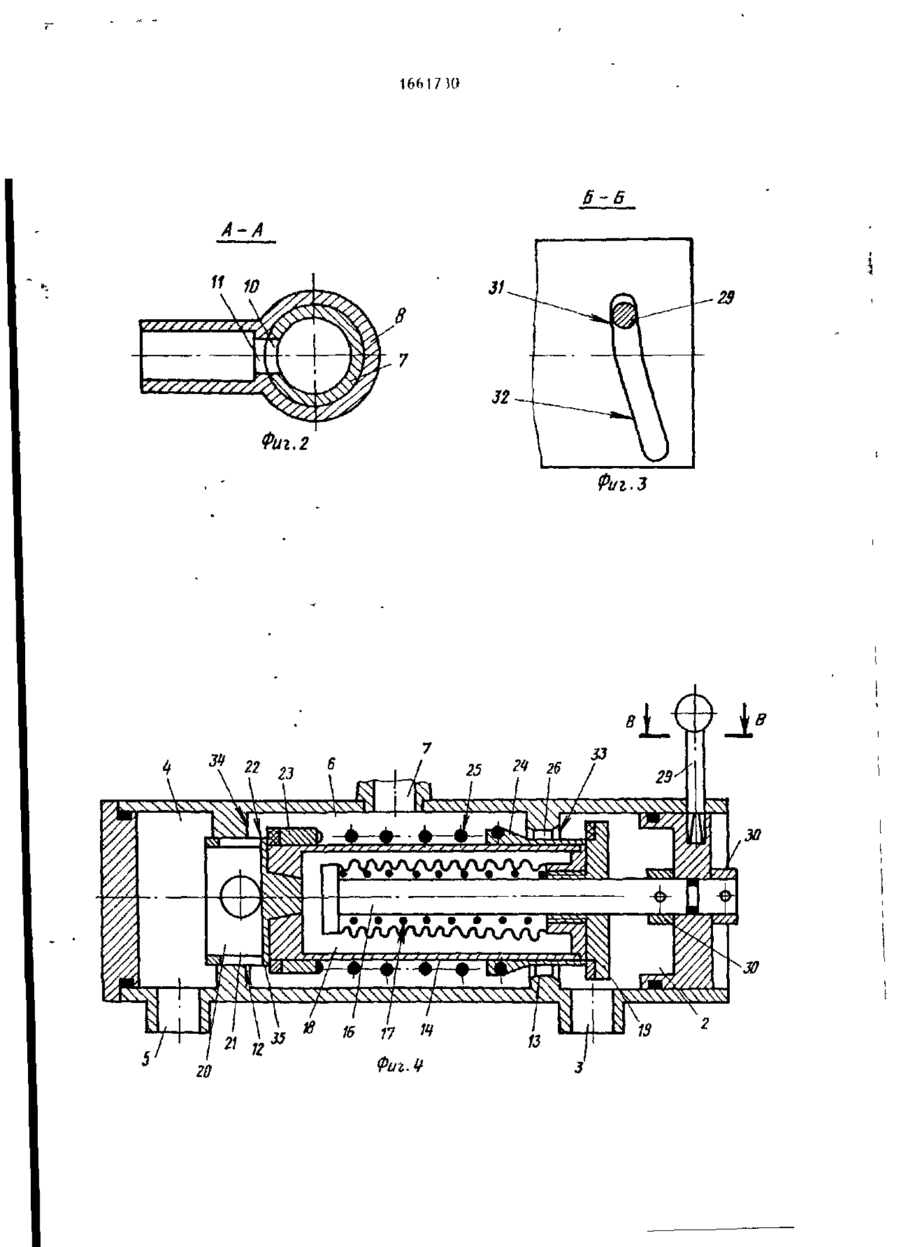

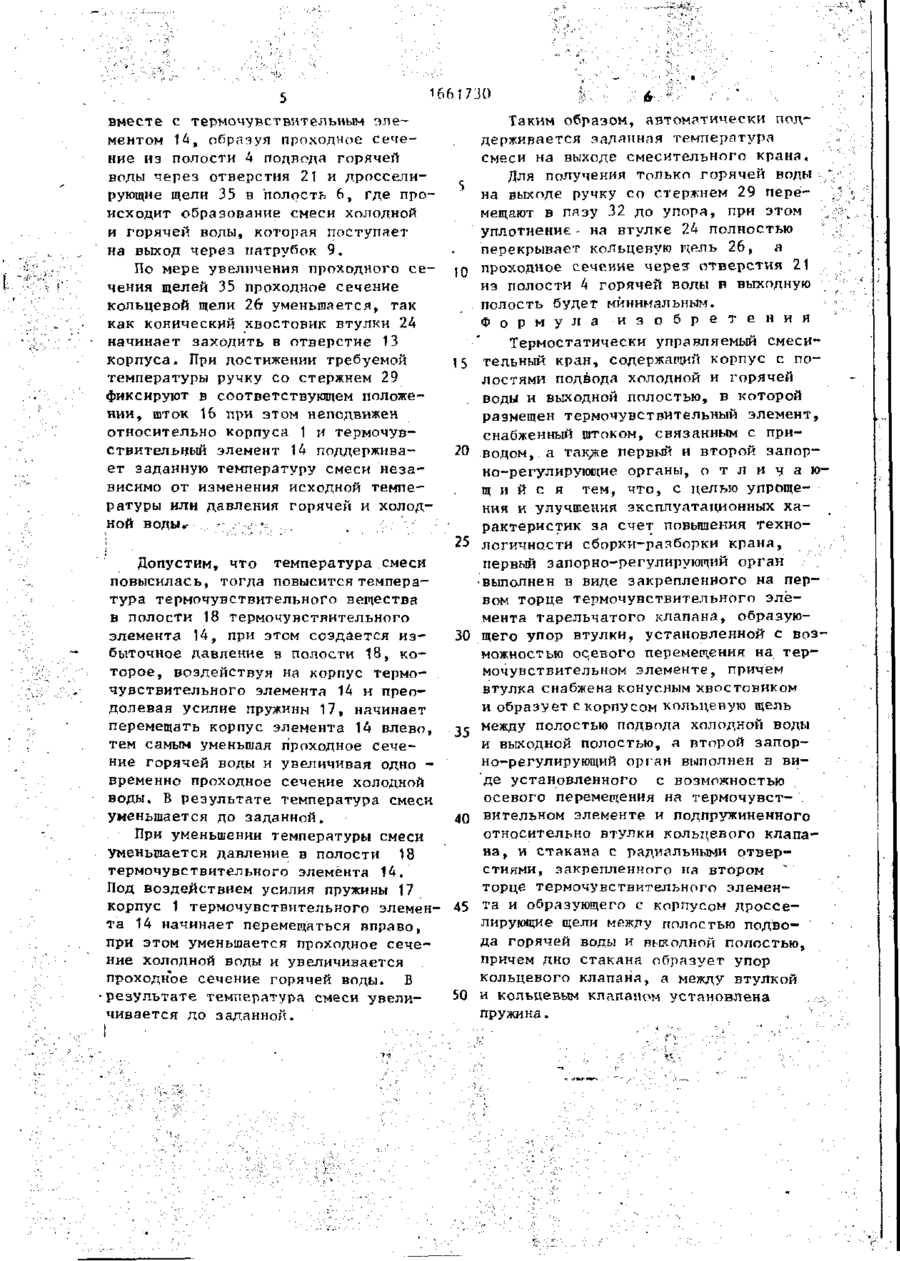

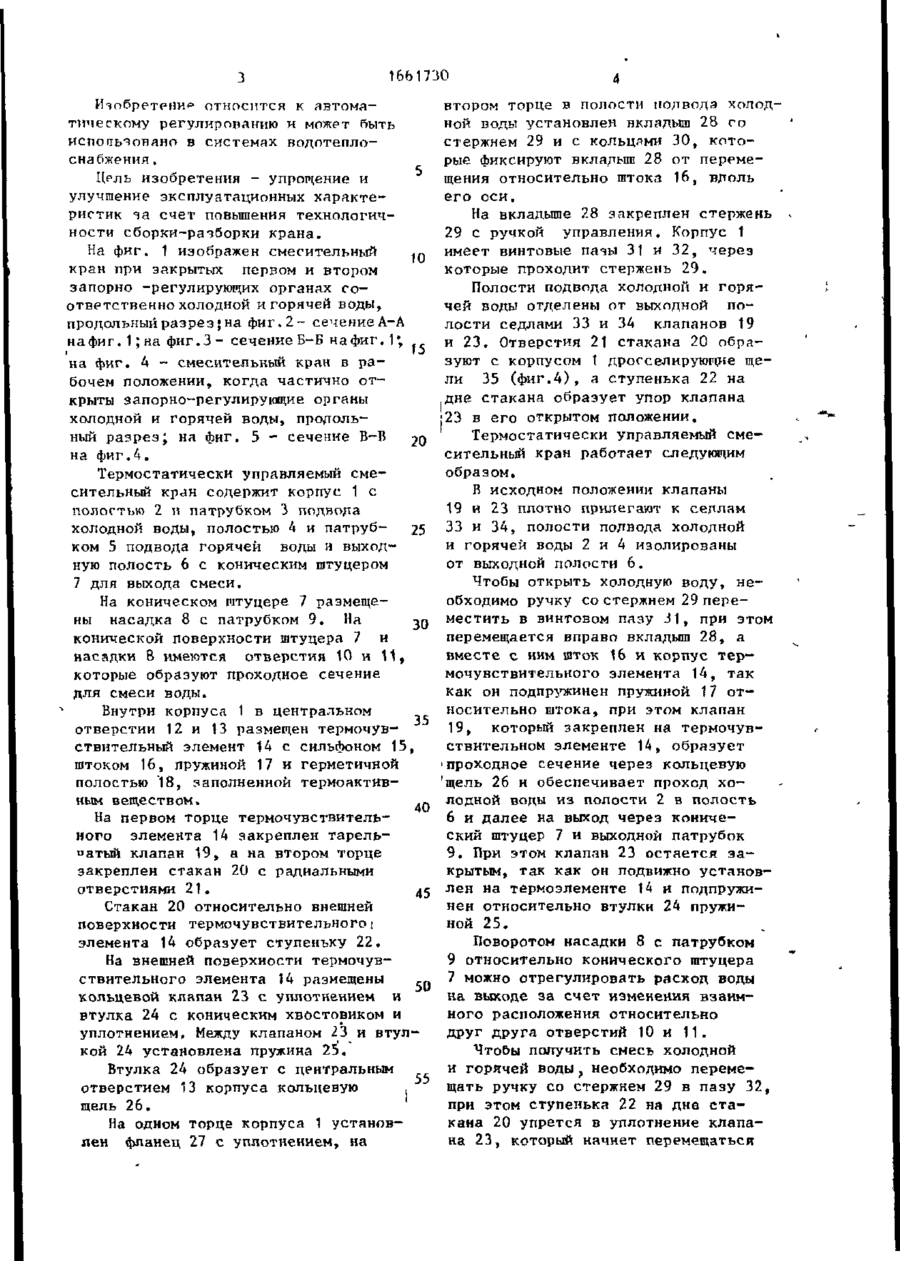

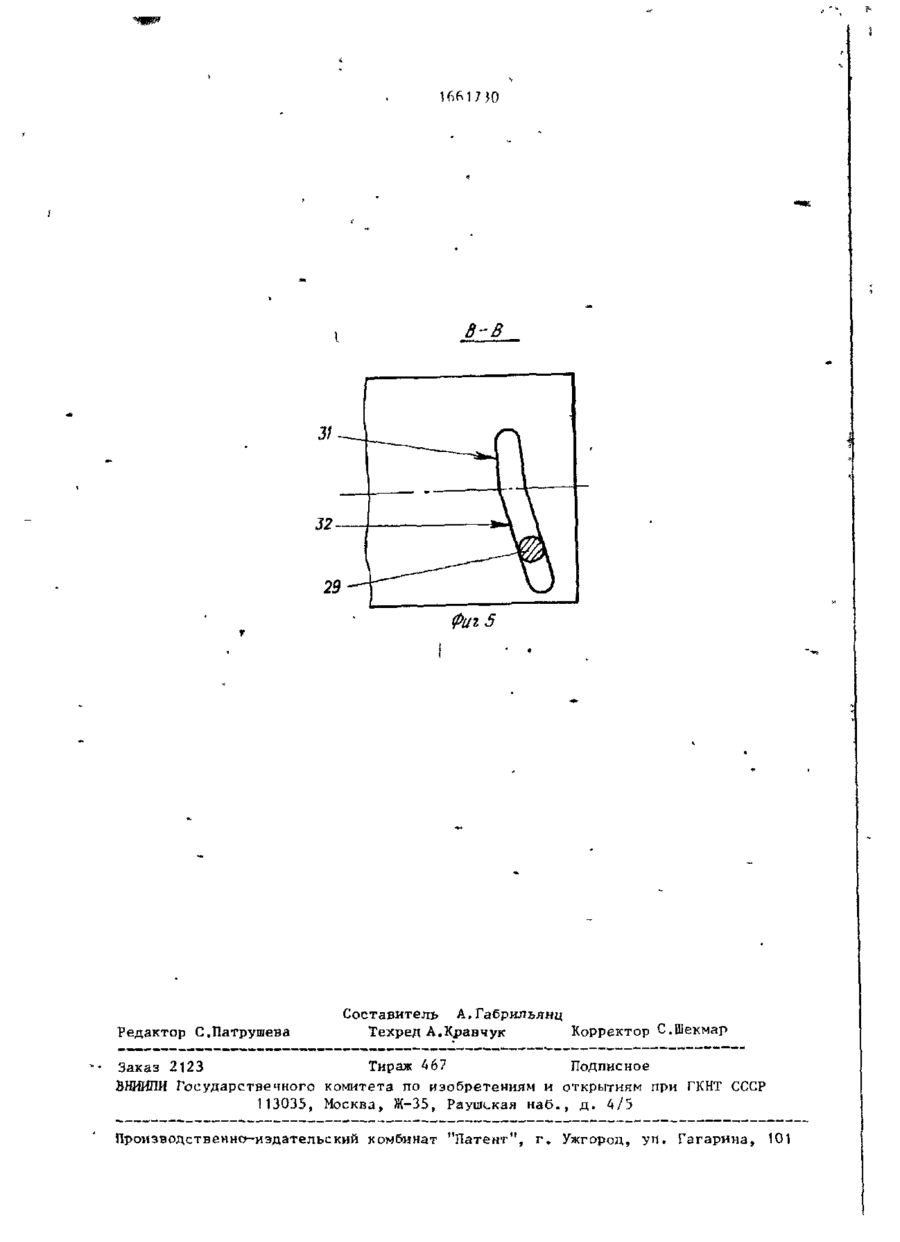

Изобретение относится к автоматическому регулированию и может использоваться в системах водотеплоснабжения. Цель изобретения - упрощение и улучшение эксплуатационных характеристик термостатически управляемого смесительного крана. Кран содержит корпус с полостями 2 и 4 подвода соответственно холодной и горячей воды, выходной шток 16 которого связан с приводом, первый запорно-регулирующий орган в виде 7 тарельчатого клапана 19, закрепленного на первом торце термочувствительного элемента 14 и образующего упор втулки 24, установленной с возможностью осевого перемещения на термочувствительном элементе 14, причем втулка 24 снабжена коническим хвостовиком и образует с корпусом кольцевую щель между полостью 2 подвода холодной воды и выходной полостью 6, и второй запорно-регулирующий орган в виде установленного на элементе 14 с возможностью осевого перемещения и подпружиненного относительно втулки 24 кольцевого клапана 23, и закрепленного на втором торце элемента 14 стакана 20 с радиальными отверстиями 21, образующими с корпусом дросселирующие щели между полостью 4 подвода горя-L чей воды и выходной полостью 6, причем дно стакана 20 образует упор клапана 23 вето открытом положении. 5 ил. 00 1661730 Ичобретенир относится к автоматическому регулированию и может быть использовано в системах водотеплоснабжения. Цель изобретения - упрощение и улучшение эксплуатационных характеристик за счет повышения технологичности сборки-разборки крана. На фиг. 1 изображен смесительный кран при закрытых первом и втором запорно -регулирующих органах соответственно холодной и горячен воды, продольный разрез; на фиг. 2 - сечение А-А на фиг.1;на фиг.З- сечениеБ-Б на фиг.1; 15 на фиг. 4 - смесительный кран в рабочем положении, когда частично открыты запорно-регулирующие органы холодной и горячей воды, продольный разрез; на фиг. 5 - сечение В-В 20 на фиг.4. Термостатически управляемый смесительный кран содержит корпус 1 с полостью 2 и патрубком З подвода холодной воды, полостью 4 и патруб- 25 ком 5 подвода горячей воды и выходную полость 6 с коническим штуцером 7 для выхода смеси. На коническом штуцере 7 размещены насадка 8 с патрубком 9. На 30 конической поверхности штуцера 7 и насадки 8 имеются отверстия 10 и 11, которые образуют проходное сечение для смеси воды. Внутри корпуса 1 в центральном отверстии 12 и 13 размещен термочув- 35 ствительный элемент 14 с сильфоном 15, штоком 16, пружиной 17 и герметичной полостью "18, заполненной термоактивным веществом. -0 На первом торце термочувствительного элемента 14 закреплен тарельчатый клапан 19, а на втором торце закреплен стакан 20 с радиальными отверстиями 21. 45 Стакан 20 относительно внешней поверхности термочувствительного і элемента 14 образует ступенъку 22. На внешней поверхности термочувствительного элемента 14 размещены ^п кольцевой клапан 23 с уплотнением и втулка 24 с коническим хвостовиком и уплотнением. Между клапаном 23 и втулкой 24 установлена пружина 25. Втулка 24 образует с центральным 55 отверстием 13 корпуса кольцевую щель 26. На одном торце корпуса 1 установлен фланец 27 с уплотнением, на втором торце в полости подвода холодной воды установлен вкладыш 28 го стержнем 29 и с кольцями 30, которые фиксируют вкладыш 28 от перемещения относительно штока 16, вдоль его оси. На вкладыше 28 закреплен стержень 29 с ручкой управления. Корпус 1 имеет винтовые пазы 31 и 32, через которые проходит стержень 29. Полости подвода холодной и горячей воды отделены от выходной полости седлами 33 и 34 клапанов 19 и 23. Отверстия 21 стакана 20 образуют с корпусом 1 дросселирующие щели 35 (фиг.4), а ступенька 22 на дне стакана образует упор клапана 23 в его открытом положении. Термостатически управляемый смесительный кран работает следующим образом. В исходном положении клапаны 19 и 23 плотно прилегают к сеялам 33 и 34, полости подвода холодной и горячей воды 2 и 4 изолированы от выходной полости 6. Чтобы открыть холодную воду, необходимо ручку со стержнем 29 переместить в винтовом пазу Л , при этом перемещается вправо вкладыш 28, а вместе с ним шток 16 и корпус термочувствительного элемента 14, так как он подпружинен пружиной 17 относительно штока, при этом клапан 19, который закреплен на термочувствительном элементе 14, образует проходное сечение через кольцевую щель 26 и обеспечивает проход холодной воды из полости 2 в полость 6 и далее на выход через конический штуцер 7 и выходной патрубок 9. При этом клапан 23 остается закрытым, так как он подвижно установлен на термоэлементе 14 и подпружинен относительно втулки 24 пружиной 25. Поворотом насадки 8 с патрубком 9 относительно конического штуцера 7 можно отрегулировать расход воды на выходе за счет изменения взаимного расположения относительно друг друга отверстий 10 и 11. Чтобы получить смесь холодной и горячей воды } необходимо перемещать ручку со стержнем 29 в пазу 32, при этом ступенька 22 на дне стакана 20 упрется в уплотнение клапана 23, который начнет перемещаться 1661730 вместе с термочувствительным элементом 14, образуя проходное сечение из полости 4 подвода горячей воды через отверстия 21 и дросселирующие щели 35 в полость 6, где происходит образование смеси холодной и горячей воды, которая поступает на выход через патрубок 9. По мере увеличения проходного сечения щелей 35 проходное сечение кольцевой щели 26 уменьшается, так как конический хвостовик втулки 24 начинает заходить в отверстие 13 корпуса. При достижении требуемой температуры ручку со стержнем 29 фиксируют в соответствующем положении, шток 16 при этом неподвижен относительно корпуса 1 и термочувствительный элемент 14 поддерживает заданную температуру смеси независимо от изменения исходной температуры или давления горячей и холодной воды.-•.,•-.. Таким образом, автоматически поддерживается заданная температура смеси на выходе смесительного крана. Для получения только горячей воды на выходе ручку со стержнем 29 перемещают в пязу 32 до упора, при этом уплотнение- на втулке 24 полностью ''] перекрывает кольцевую г;ель 26, а (п проходное сечение через отверстия 21 из полости 4 горячей воды F выходную полость будет минимальным. Ф о р м у л а и з о б р е т е н и я Термостатически управляемый смеси15 тельный кран, содержащий корпус с полостями подвода холодной и горячей воды и выходной полостью, в которой размещен термочувствительный элемент, снабженный штоком, связанным с при20 водом, а так,же первый и второй запорно-регулирующие органы, о т л и ч а ю щ и й с я тем, что, с целью упрощения и улучшения эксплуатационных характеристик за счет повышения техно25 логичности сборки-разборки крана, первый запорно-регулирующий орган Допустим, что температура смеси выполнен в виде закрепленного на перповысилась, тогда повысится темперавом торце термочувствительного элетура термочувствительного вещества мента тарельчатого клапана, обрязуюв полости 18 термочувствительного элемента 14, при этом создается из30 щего упор втулки, установленной с возбыточное давление в полости 18, коможностью осевого перемещения на терторое, воздействуя на корпус термомочувствительном элементе, причем чувствительного элемента 14 и преовтулка снабжена конусным хвостовиком долевая усилие пружины 17, начинает и образует с корпусом кольцевую щель перемещать корпус элемента 14 влево, .г между полостью подвода холодной воды тем самым уменьшая проходное сечеи выходной полостью, а второй запорние горячей воды и увеличивая одно но-регулиругощий орган выполнен в вивременно проходное сечение холодной де установленного с возможностью воды. В результате температура смеси осевого перемещения на термочувст- . уменьшается до заданной. 40 вительном элементе и подпружиненного относительно втулки кольцевого клапаПри уменьшении температуры смеси на, и стакана с радиальными отверуменьшается давление в полости 18 стиями, закрепленного на втором термочувствительного элемента 14. торце термочувствительного элеменПод воздействием усилия пружины 17 корпус 1 термочувствительного элемен- 45 та и образующего с корпусом дросселирующие щели между полостью подвота 14 начинает перемещаться вправо, да горячей воды и выходной полостью, при этом уменьшается проходное сечепричем дно стакана образует упор ние холодной воды и увеличивается кольцевого клапана, а между втулкой проходное сечение горячей воды. В результате температура смеси увели50 и кольцевым клапаном установлена чивается до заданной. пружина. 166 I 7 Ю 6-6 A-A 32 Фиг, 2 Риг.3 lfifiJ/30 В-В 32 29 Фиг 5 Редактор С.Патрушева Составитель А.Габрильянц Техред А.Кравчук Корректор С.Шекмар Заказ 2123 Тираж 467 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственнсу-издательский комбинат "патент", г. Ужгород, уп. Гагарина, 101
