Комплекс аварійного відключення подачі газу споживачам

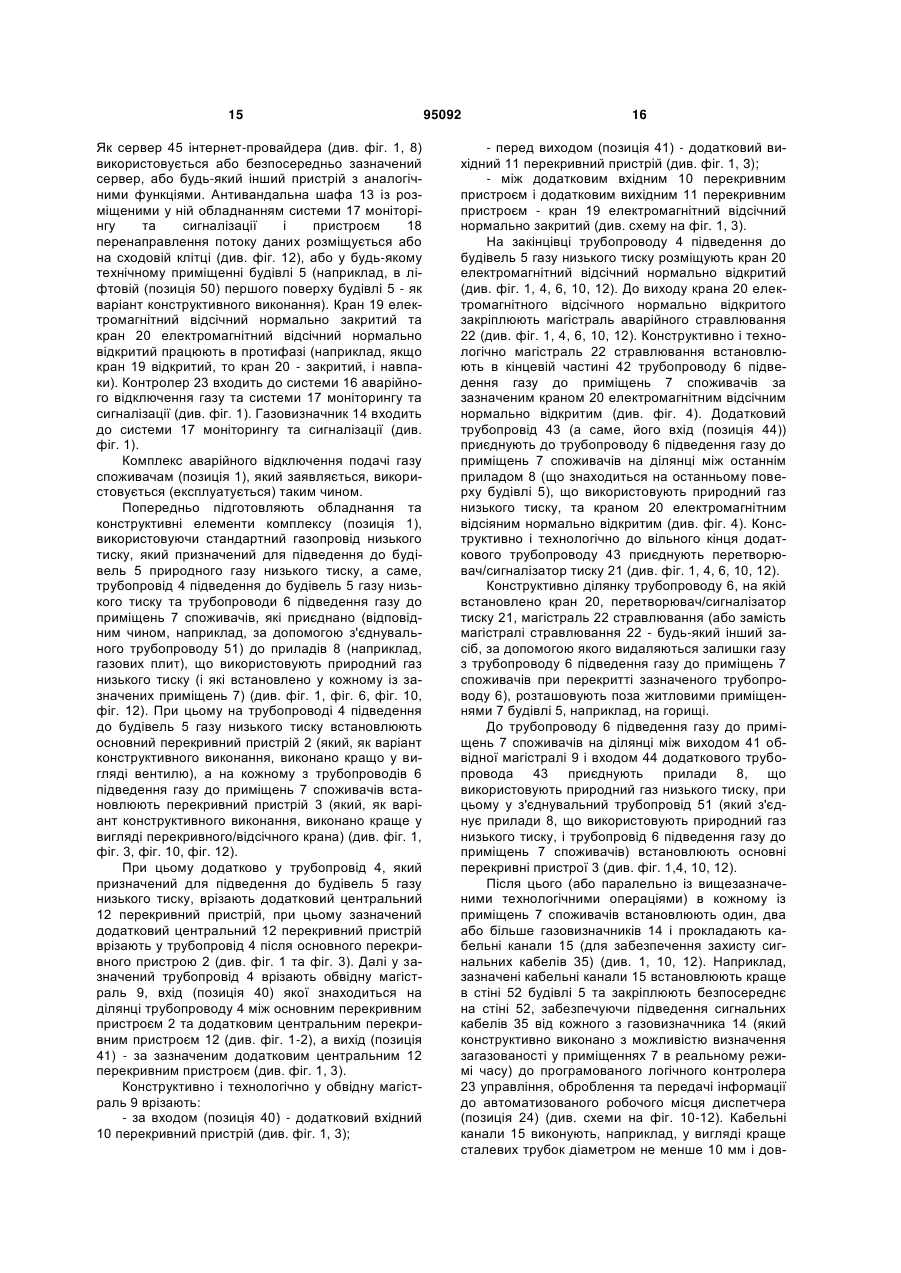

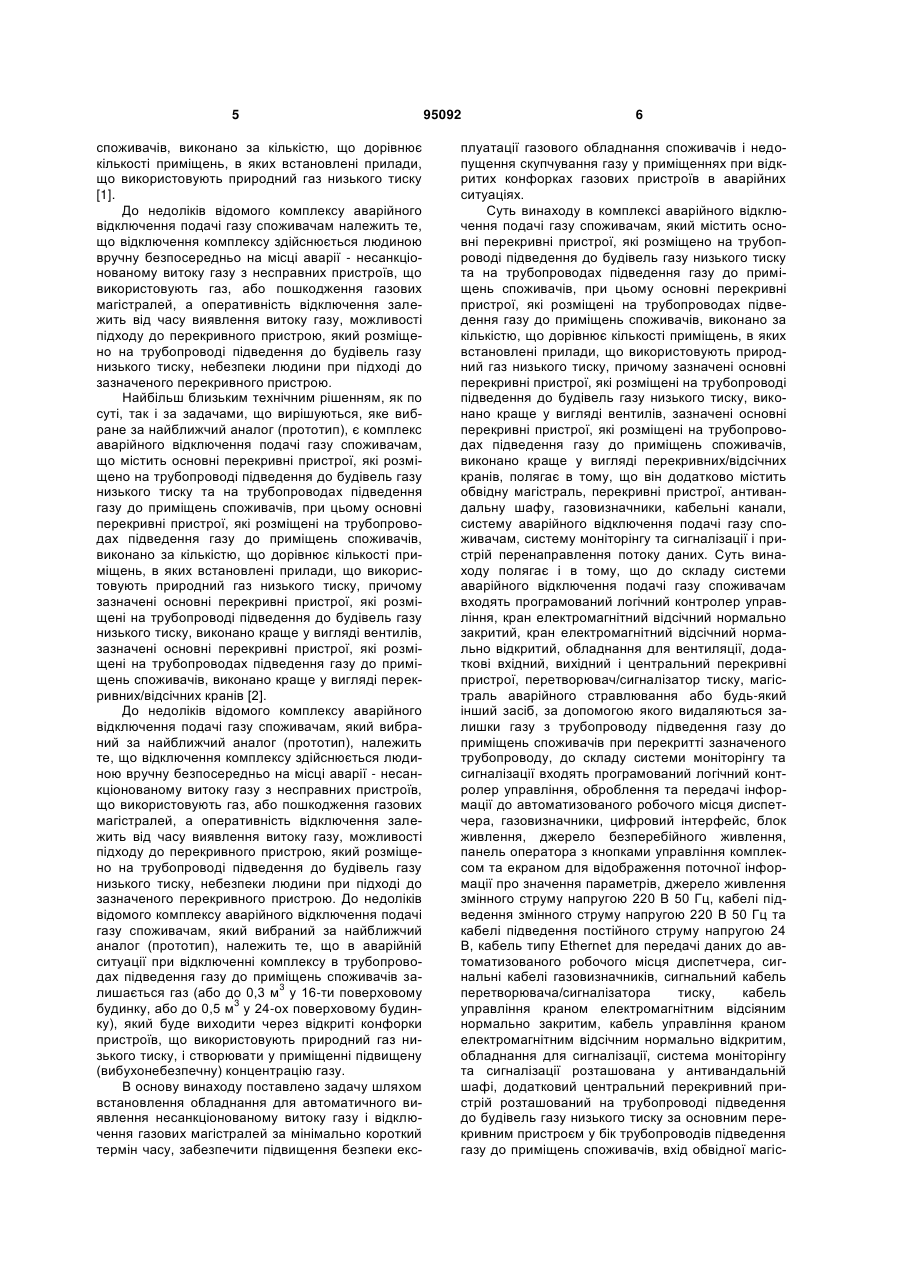

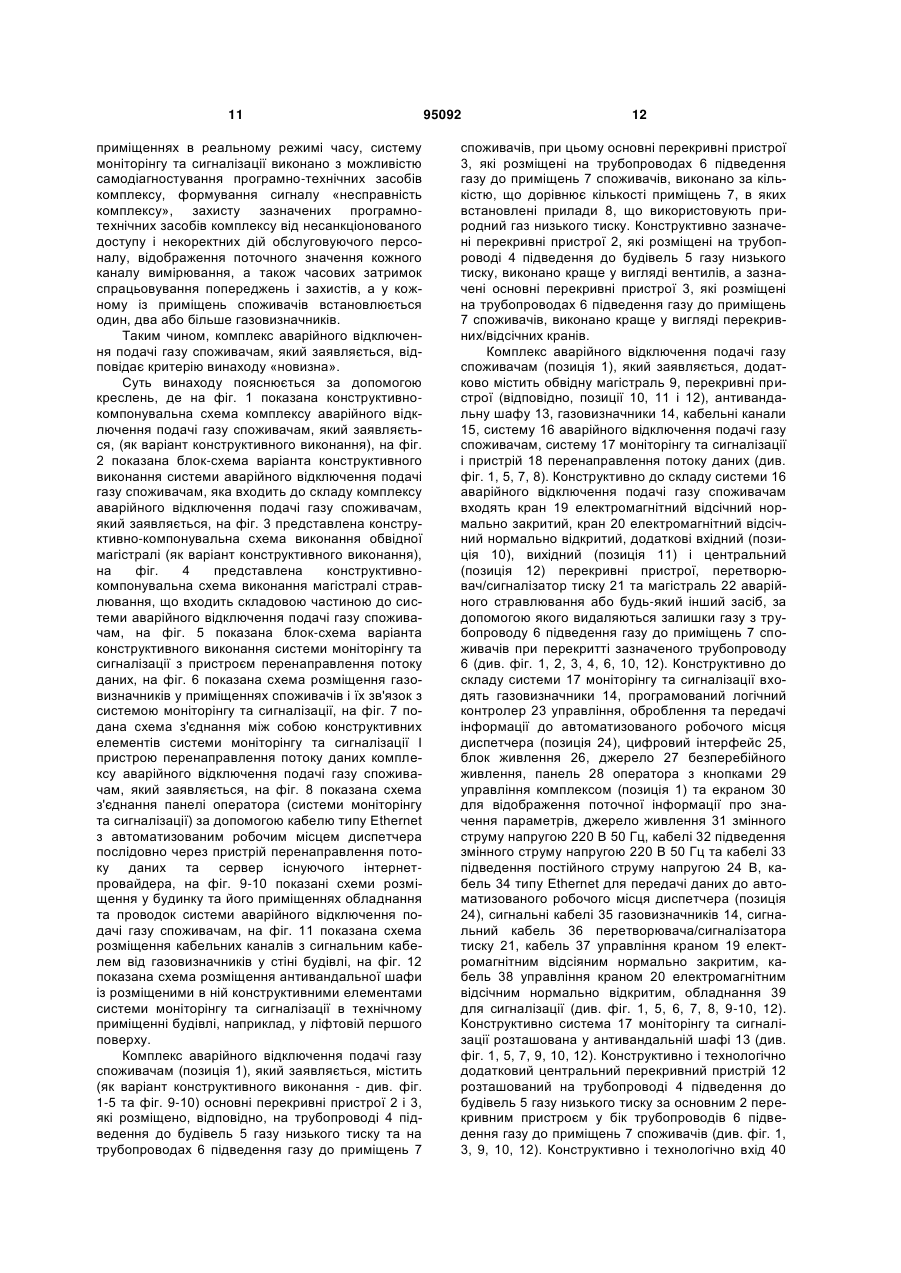

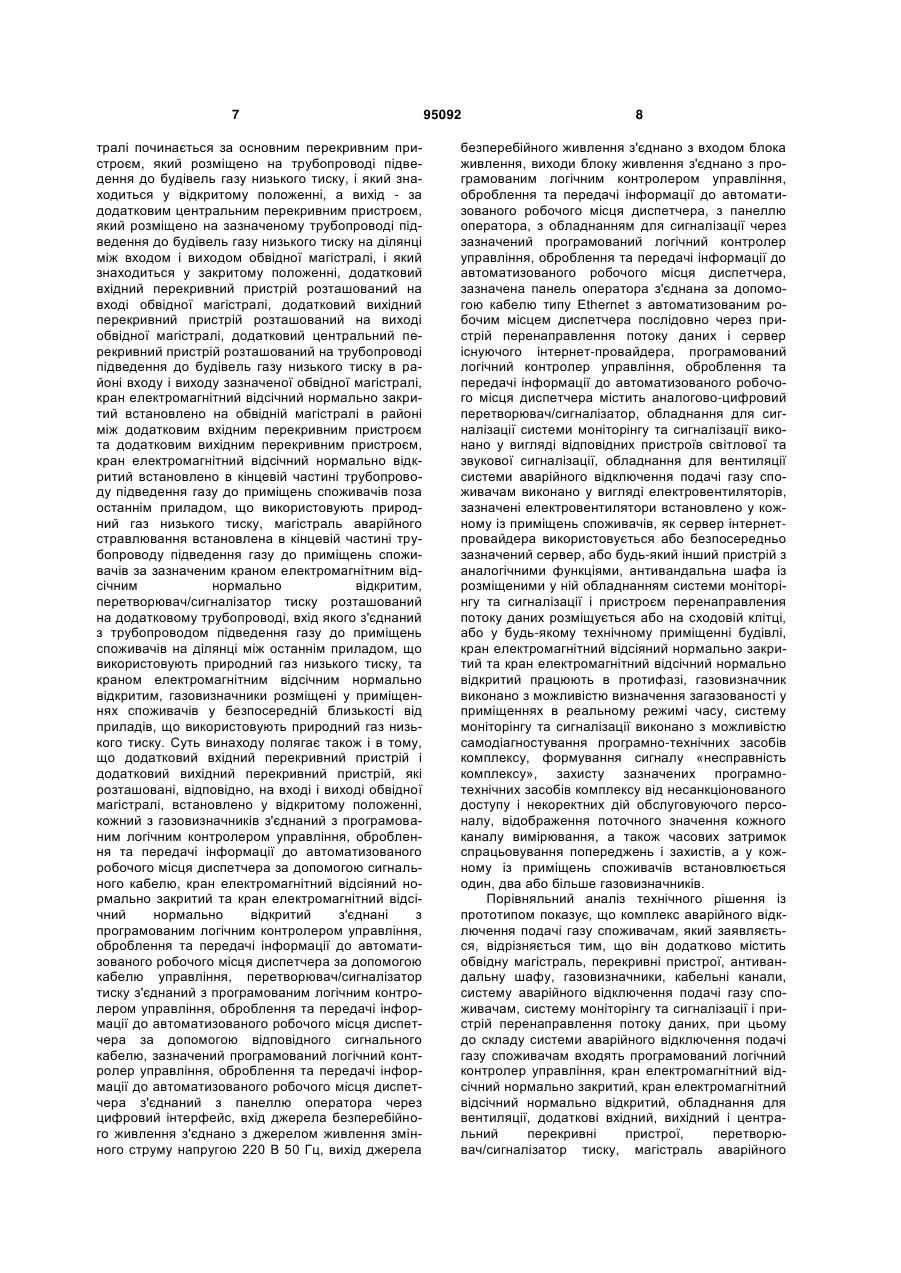

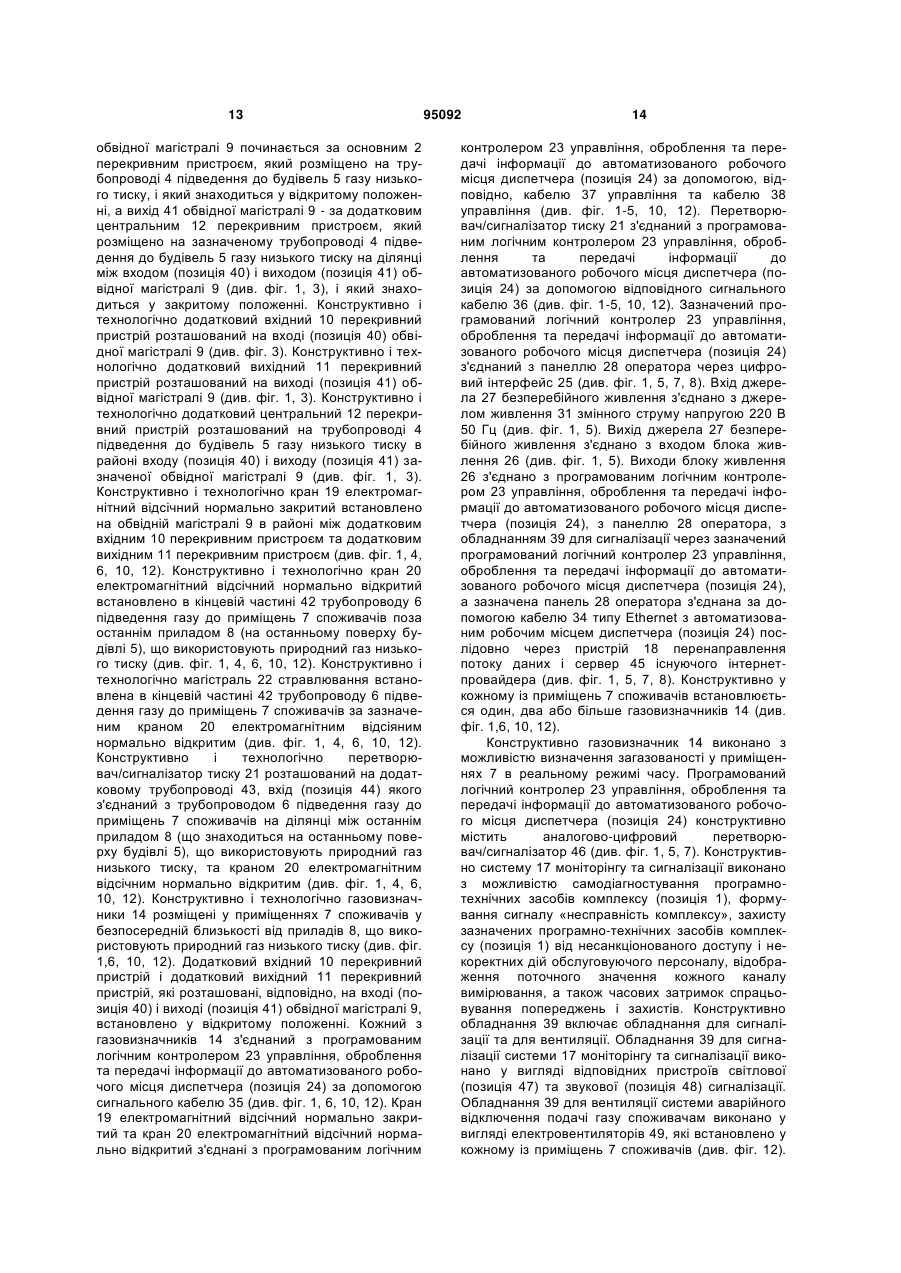

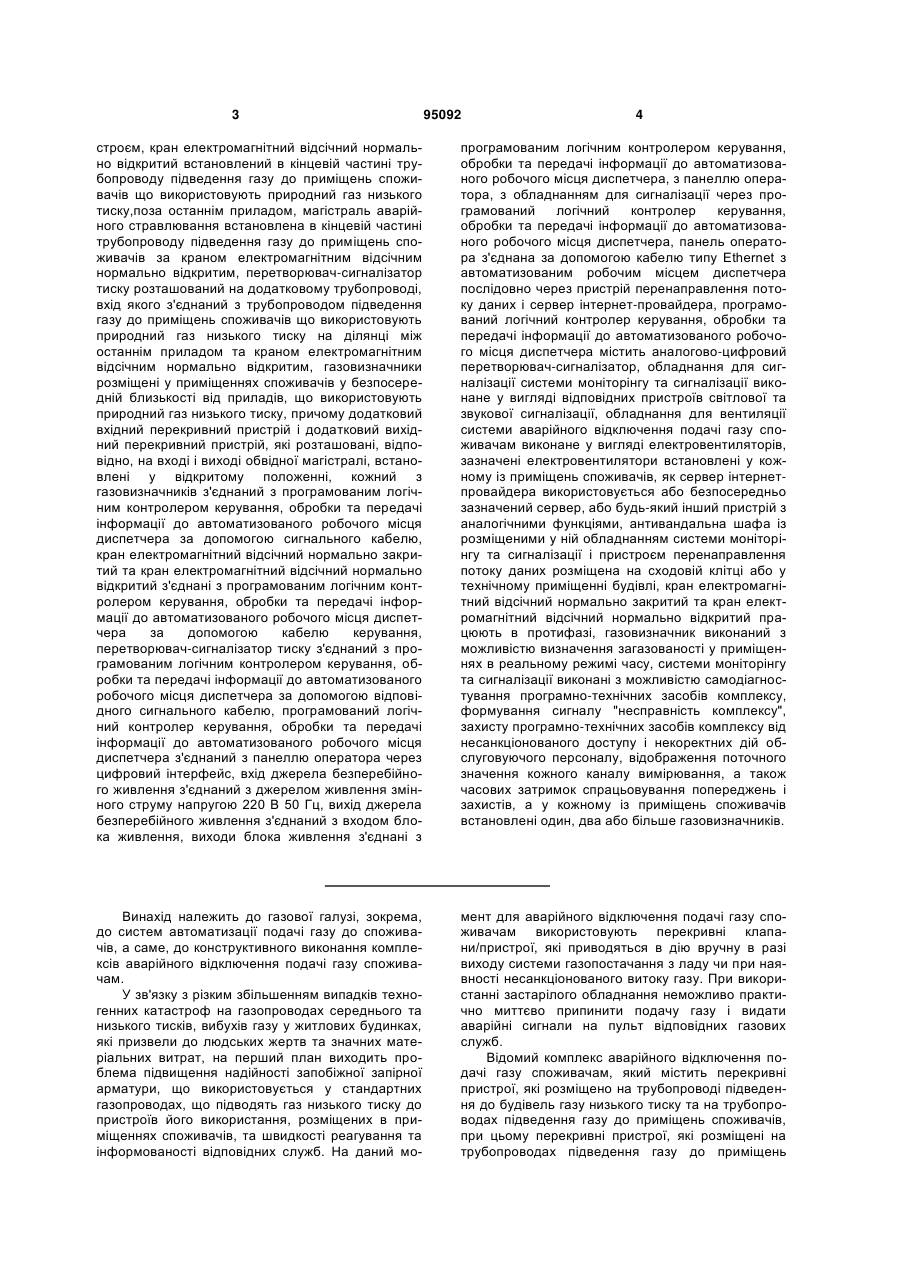

Комплекс аварійного відключення подачі газу споживачам, що містить основні перекривні пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, при цьому основні перекривні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконані за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, причому зазначені основні перекривні пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску, виконані переважно у вигляді вентилів, зазначені основні перекривні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконані переважно у вигляді перекривних відсічних кранів, який відрізняється тим, що він додатково містить обвідну магістраль, перекривні пристрої, антивандальну шафу, газовизначники, кабельні канали, систему аварійного відключення подачі газу споживачам, систему моніторінгу та сигналізації і пристрій перенаправлення потоку даних, при цьому до складу системи аварійного відключення подачі газу споживачам входять програмований логічний контролер керування, кран електромагнітний відсічний нормально закритий, кран електромагнітний відсічний нормально відкритий, обладнання для вентиляції, додаткові вхідний, вихідний і центральний перекривні пристрої, перетворювач-сигналізатор тиску, магістраль аварійного стравлювання або засіб, за допомогою якого видаляються залишки 2 (19) 1 3 95092 4 строєм, кран електромагнітний відсічний нормально відкритий встановлений в кінцевій частині трубопроводу підведення газу до приміщень споживачів що використовують природний газ низького тиску,поза останнім приладом, магістраль аварійного стравлювання встановлена в кінцевій частині трубопроводу підведення газу до приміщень споживачів за краном електромагнітним відсічним нормально відкритим, перетворювач-сигналізатор тиску розташований на додатковому трубопроводі, вхід якого з'єднаний з трубопроводом підведення газу до приміщень споживачів що використовують природний газ низького тиску на ділянці між останнім приладом та краном електромагнітним відсічним нормально відкритим, газовизначники розміщені у приміщеннях споживачів у безпосередній близькості від приладів, що використовують природний газ низького тиску, причому додатковий вхідний перекривний пристрій і додатковий вихідний перекривний пристрій, які розташовані, відповідно, на вході і виході обвідної магістралі, встановлені у відкритому положенні, кожний з газовизначників з'єднаний з програмованим логічним контролером керування, обробки та передачі інформації до автоматизованого робочого місця диспетчера за допомогою сигнального кабелю, кран електромагнітний відсічний нормально закритий та кран електромагнітний відсічний нормально відкритий з'єднані з програмованим логічним контролером керування, обробки та передачі інформації до автоматизованого робочого місця диспетчера за допомогою кабелю керування, перетворювач-сигналізатор тиску з'єднаний з програмованим логічним контролером керування, обробки та передачі інформації до автоматизованого робочого місця диспетчера за допомогою відповідного сигнального кабелю, програмований логічний контролер керування, обробки та передачі інформації до автоматизованого робочого місця диспетчера з'єднаний з панеллю оператора через цифровий інтерфейс, вхід джерела безперебійного живлення з'єднаний з джерелом живлення змінного струму напругою 220 В 50 Гц, вихід джерела безперебійного живлення з'єднаний з входом блока живлення, виходи блока живлення з'єднані з програмованим логічним контролером керування, обробки та передачі інформації до автоматизованого робочого місця диспетчера, з панеллю оператора, з обладнанням для сигналізації через програмований логічний контролер керування, обробки та передачі інформації до автоматизованого робочого місця диспетчера, панель оператора з'єднана за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправлення потоку даних і сервер інтернет-провайдера, програмований логічний контролер керування, обробки та передачі інформації до автоматизованого робочого місця диспетчера містить аналогово-цифровий перетворювач-сигналізатор, обладнання для сигналізації системи моніторінгу та сигналізації виконане у вигляді відповідних пристроїв світлової та звукової сигналізації, обладнання для вентиляції системи аварійного відключення подачі газу споживачам виконане у вигляді електровентиляторів, зазначені електровентилятори встановлені у кожному із приміщень споживачів, як сервер інтернетпровайдера використовується або безпосередньо зазначений сервер, або будь-який інший пристрій з аналогічними функціями, антивандальна шафа із розміщеними у ній обладнанням системи моніторінгу та сигналізації і пристроєм перенаправлення потоку даних розміщена на сходовій клітці або у технічному приміщенні будівлі, кран електромагнітний відсічний нормально закритий та кран електромагнітний відсічний нормально відкритий працюють в протифазі, газовизначник виконаний з можливістю визначення загазованості у приміщеннях в реальному режимі часу, системи моніторінгу та сигналізації виконані з можливістю самодіагностування програмно-технічних засобів комплексу, формування сигналу "несправність комплексу", захисту програмно-технічних засобів комплексу від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів, а у кожному із приміщень споживачів встановлені один, два або більше газовизначників. Винахід належить до газової галузі, зокрема, до систем автоматизації подачі газу до споживачів, а саме, до конструктивного виконання комплексів аварійного відключення подачі газу споживачам. У зв'язку з різким збільшенням випадків техногенних катастроф на газопроводах середнього та низького тисків, вибухів газу у житлових будинках, які призвели до людських жертв та значних матеріальних витрат, на перший план виходить проблема підвищення надійності запобіжної запірної арматури, що використовується у стандартних газопроводах, що підводять газ низького тиску до пристроїв його використання, розміщених в приміщеннях споживачів, та швидкості реагування та інформованості відповідних служб. На даний мо мент для аварійного відключення подачі газу споживачам використовують перекривні клапани/пристрої, які приводяться в дію вручну в разі виходу системи газопостачання з ладу чи при наявності несанкціонованого витоку газу. При використанні застарілого обладнання неможливо практично миттєво припинити подачу газу і видати аварійні сигнали на пульт відповідних газових служб. Відомий комплекс аварійного відключення подачі газу споживачам, який містить перекривні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, при цьому перекривні пристрої, які розміщені на трубопроводах підведення газу до приміщень 5 споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску [1]. До недоліків відомого комплексу аварійного відключення подачі газу споживачам належить те, що відключення комплексу здійснюється людиною вручну безпосередньо на місці аварії - несанкціонованому витоку газу з несправних пристроїв, що використовують газ, або пошкодження газових магістралей, а оперативність відключення залежить від часу виявлення витоку газу, можливості підходу до перекривного пристрою, який розміщено на трубопроводі підведення до будівель газу низького тиску, небезпеки людини при підході до зазначеного перекривного пристрою. Найбільш близьким технічним рішенням, як по суті, так і за задачами, що вирішуються, яке вибране за найближчий аналог (прототип), є комплекс аварійного відключення подачі газу споживачам, що містить основні перекривні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, при цьому основні перекривні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, причому зазначені основні перекривні пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску, виконано краще у вигляді вентилів, зазначені основні перекривні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано краще у вигляді перекривних/відсічних кранів [2]. До недоліків відомого комплексу аварійного відключення подачі газу споживачам, який вибраний за найближчий аналог (прототип), належить те, що відключення комплексу здійснюється людиною вручну безпосередньо на місці аварії - несанкціонованому витоку газу з несправних пристроїв, що використовують газ, або пошкодження газових магістралей, а оперативність відключення залежить від часу виявлення витоку газу, можливості підходу до перекривного пристрою, який розміщено на трубопроводі підведення до будівель газу низького тиску, небезпеки людини при підході до зазначеного перекривного пристрою. До недоліків відомого комплексу аварійного відключення подачі газу споживачам, який вибраний за найближчий аналог (прототип), належить те, що в аварійній ситуації при відключенні комплексу в трубопроводах підведення газу до приміщень споживачів за3 лишається газ (або до 0,3 м у 16-ти поверховому 3 будинку, або до 0,5 м у 24-ох поверховому будинку), який буде виходити через відкриті конфорки пристроїв, що використовують природний газ низького тиску, і створювати у приміщенні підвищену (вибухонебезпечну) концентрацію газу. В основу винаходу поставлено задачу шляхом встановлення обладнання для автоматичного виявлення несанкціонованому витоку газу і відключення газових магістралей за мінімально короткий термін часу, забезпечити підвищення безпеки екс 95092 6 плуатації газового обладнання споживачів і недопущення скупчування газу у приміщеннях при відкритих конфорках газових пристроїв в аварійних ситуаціях. Суть винаходу в комплексі аварійного відключення подачі газу споживачам, який містить основні перекривні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, при цьому основні перекривні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, причому зазначені основні перекривні пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску, виконано краще у вигляді вентилів, зазначені основні перекривні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано краще у вигляді перекривних/відсічних кранів, полягає в тому, що він додатково містить обвідну магістраль, перекривні пристрої, антивандальну шафу, газовизначники, кабельні канали, систему аварійного відключення подачі газу споживачам, систему моніторінгу та сигналізації і пристрій перенаправлення потоку даних. Суть винаходу полягає і в тому, що до складу системи аварійного відключення подачі газу споживачам входять програмований логічний контролер управління, кран електромагнітний відсічний нормально закритий, кран електромагнітний відсічний нормально відкритий, обладнання для вентиляції, додаткові вхідний, вихідний і центральний перекривні пристрої, перетворювач/сигналізатор тиску, магістраль аварійного стравлювання або будь-який інший засіб, за допомогою якого видаляються залишки газу з трубопроводу підведення газу до приміщень споживачів при перекритті зазначеного трубопроводу, до складу системи моніторінгу та сигналізації входять програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, газовизначники, цифровий інтерфейс, блок живлення, джерело безперебійного живлення, панель оператора з кнопками управління комплексом та екраном для відображення поточної інформації про значення параметрів, джерело живлення змінного струму напругою 220 В 50 Гц, кабелі підведення змінного струму напругою 220 В 50 Гц та кабелі підведення постійного струму напругою 24 В, кабель типу Ethernet для передачі даних до автоматизованого робочого місця диспетчера, сигнальні кабелі газовизначників, сигнальний кабель перетворювача/сигналізатора тиску, кабель управління краном електромагнітним відсіяним нормально закритим, кабель управління краном електромагнітним відсічним нормально відкритим, обладнання для сигналізації, система моніторінгу та сигналізації розташована у антивандальній шафі, додатковий центральний перекривний пристрій розташований на трубопроводі підведення до будівель газу низького тиску за основним перекривним пристроєм у бік трубопроводів підведення газу до приміщень споживачів, вхід обвідної магіс 7 тралі починається за основним перекривним пристроєм, який розміщено на трубопроводі підведення до будівель газу низького тиску, і якийзнаходиться у відкритому положенні, а вихід - за додатковим центральним перекривним пристроєм, який розміщено на зазначеному трубопроводі підведення до будівель газу низького тиску на ділянці між входом і виходом обвідної магістралі, і який знаходиться у закритому положенні, додатковий вхідний перекривний пристрій розташований на вході обвідної магістралі, додатковий вихідний перекривний пристрій розташований на виході обвідної магістралі, додатковий центральний перекривний пристрій розташований на трубопроводі підведення до будівель газу низького тиску в районі входу і виходу зазначеної обвідної магістралі, кран електромагнітний відсічний нормально закритий встановлено на обвідній магістралі в районі між додатковим вхідним перекривним пристроєм та додатковим вихідним перекривним пристроєм, кран електромагнітний відсічний нормально відкритий встановлено в кінцевій частині трубопроводу підведення газу до приміщень споживачів поза останнім приладом, що використовують природний газ низького тиску, магістраль аварійного стравлювання встановлена в кінцевій частині трубопроводу підведення газу до приміщень споживачів за зазначеним краном електромагнітним відсічним нормально відкритим, перетворювач/сигналізатор тиску розташований на додатковому трубопроводі, вхід якого з'єднаний з трубопроводом підведення газу до приміщень споживачів на ділянці між останнім приладом, що використовують природний газ низького тиску, та краном електромагнітним відсічним нормально відкритим, газовизначники розміщені у приміщеннях споживачів у безпосередній близькості від приладів, що використовують природний газ низького тиску. Суть винаходу полягає також і в тому, що додатковий вхідний перекривний пристрій і додатковий вихідний перекривний пристрій, які розташовані, відповідно, на вході і виході обвідної магістралі, встановлено у відкритому положенні, кожний з газовизначників з'єднаний з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою сигнального кабелю, кран електромагнітний відсіяний нормально закритий та кран електромагнітний відсічний нормально відкритий з'єднані з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою кабелю управління, перетворювач/сигналізатор тиску з'єднаний з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою відповідного сигнального кабелю, зазначений програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера з'єднаний з панеллю оператора через цифровий інтерфейс, вхід джерела безперебійного живлення з'єднано з джерелом живлення змінного струму напругою 220 В 50 Гц, вихід джерела 95092 8 безперебійного живлення з'єднано з входом блока живлення, виходи блоку живлення з'єднано з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, з панеллю оператора, з обладнанням для сигналізації через зазначений програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, зазначена панель оператора з'єднана за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправлення потоку даних і сервер існуючого інтернет-провайдера, програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера містить аналогово-цифровий перетворювач/сигналізатор, обладнання для сигналізації системи моніторінгу та сигналізації виконано у вигляді відповідних пристроїв світлової та звукової сигналізації, обладнання для вентиляції системи аварійного відключення подачі газу споживачам виконано у вигляді електровентиляторів, зазначені електровентилятори встановлено у кожному із приміщень споживачів, як сервер інтернетпровайдера використовується або безпосередньо зазначений сервер, або будь-який інший пристрій з аналогічними функціями, антивандальна шафа із розміщеними у ній обладнанням системи моніторінгу та сигналізації і пристроєм перенаправления потоку даних розміщується або на сходовій клітці, або у будь-якому технічному приміщенні будівлі, кран електромагнітний відсіяний нормально закритий та кран електромагнітний відсічний нормально відкритий працюють в протифазі, газовизначник виконано з можливістю визначення загазованості у приміщеннях в реальному режимі часу, систему моніторінгу та сигналізації виконано з можливістю самодіагностування програмно-технічних засобів комплексу, формування сигналу «несправність комплексу», захисту зазначених програмнотехнічних засобів комплексу від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів, а у кожному із приміщень споживачів встановлюється один, два або більше газовизначників. Порівняльний аналіз технічного рішення із прототипом показує, що комплекс аварійного відключення подачі газу споживачам, який заявляється, відрізняється тим, що він додатково містить обвідну магістраль, перекривні пристрої, антивандальну шафу, газовизначники, кабельні канали, систему аварійного відключення подачі газу споживачам, систему моніторінгу та сигналізації і пристрій перенаправлення потоку даних, при цьому до складу системи аварійного відключення подачі газу споживачам входять програмований логічний контролер управління, кран електромагнітний відсічний нормально закритий, кран електромагнітний відсічний нормально відкритий, обладнання для вентиляції, додаткові вхідний, вихідний і центральний перекривні пристрої, перетворювач/сигналізатор тиску, магістраль аварійного 9 стравлювання або будь-який інший засіб, за допомогою якого видаляються залишки газу з трубопроводу підведення газу до приміщень споживачів при перекритті зазначеного трубопроводу, до складу системи моніторінгу та сигналізації входять програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, газовизначники, цифровий інтерфейс, блок живлення, джерело безперебійного живлення, панель оператора з кнопками управління комплексом та екраном для відображення поточної інформації про значення параметрів, джерело живлення змінного струму напругою 220 В 50 Гц, кабелі підведення змінного струму напругою 220 В 50 Гц та кабелі підведення постійного струму напругою 24 В, кабель типу Ethernet для передачі даних до автоматизованого робочого місця диспетчера, сигнальні кабелі газовизначників, сигнальний кабель перетворювача/сигналізатора тиску, кабель управління краном електромагнітним відсічним нормально закритим, кабель управління краном електромагнітним відсічним нормально відкритим, обладнання для сигналізації, система моніторінгу та сигналізації розташована у антивандальній шафі, додатковий центральний перекривний пристрій розташований на трубопроводі підведення до будівель газу низького тиску за основним перекривним пристроєм у бік трубопроводів підведення газу до приміщень споживачів, вхід обвідної магістралі починається за основним перекривним пристроєм, який розміщено на трубопроводі підведення до будівель газу низького тиску, і який знаходиться у відкритому положенні, а вихід - за додатковим центральним перекривним пристроєм, який розміщено на зазначеному трубопроводі підведення до будівель газу низького тиску на ділянці між входом і виходом обвідної магістралі, і який знаходиться у закритому положенні, додатковий вхідний перекривний пристрій розташований на вході обвідної магістралі, додатковий вихідний перекривний пристрій розташований на виході обвідної магістралі, додатковий центральний перекривний пристрій розташований на трубопроводі підведення до будівель газу низького тиску в районі входу і виходу зазначеної обвідної маністралі, кран електромагнітний відсічний нормально закритий встановлено на обвідній магістралі в районі між додатковим вхідним перекривним пристроєм та додатковим вихідним перекривним пристроєм, кран електромагнітний відсічний нормально відкритий встановлено в кінцевій частині трубопроводу підведення газу до приміщень споживачів поза останнім приладом, що використовують природний газ низького тиску, магістраль аварійного стравлювання встановлена в кінцевій частині трубопроводу підведення газу до приміщень споживачів за зазначеним краном електромагнітним відсічним нормально відкритим, перетворювач/сигналізатор тиску розташований на додатковому трубопроводі, вхід якого з'єднаний з трубопроводом підведення газу до приміщень споживачів на ділянці між останнім приладом, що використовують природний газ низького тиску, та краном електромагнітним відсічним нормально відкритим, газовизнач 95092 10 ники розміщені у приміщеннях споживачів у безпосередній близькості від приладів, що використовують природний газ низького тиску, причому додатковий вхідний перекривний пристрій і додатковий вихідний перекривний пристрій, які розташовані, відповідно, на вході і виході обвідної магістралі, встановлено у відкритому положенні, кожний з газовизначників з'єднаний з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою сигнального кабелю, кран електромагнітний відсічний нормально закритий та кран електромагнітний відсічний нормально відкритий з'єднані з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою кабелю управління, перетворювач/сигналізатор тиску з'єднаний з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою відповідного сигнального кабелю, зазначений програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера з'єднаний з панеллю оператора через цифровий інтерфейс, вхід джерела безперебійного живлення з'єднано з джерелом живлення змінного струму напругою 220 В 50 Гц, вихід джерела безперебійного живлення з'єднано з входом блока живлення, виходи блока живлення з'єднано з програмованим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, з панеллю оператора, з обладнанням для сигналізації через зазначений програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, зазначена панель оператора з'єднана за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправлення потоку даних і сервер існуючого інтернет-провайдера, програмований логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера містить аналогово-цифровий перетворювач/сигналізатор, обладнання для сигналізації системи моніторінгу та сигналізації виконано у вигляді відповідних пристроїв світлової та звукової сигналізації, обладнання для вентиляції системи аварійного відключення подачі газу споживачам виконано у вигляді електровентиляторів, зазначені електровентилятори встановлено у кожному із приміщень споживачів, як сервер інтернетпровайдера використовується або безпосередньо зазначений сервер, або будь-який інший пристрій з аналогічними функціями, антивандальна шафа із розміщеними у ній обладнанням системи моніторінгу та сигналізації і пристроєм перенаправлення потоку даних розміщується або на сходовій клітці, або у будь-якому технічному приміщенні будівлі, кран електромагнітний відсічний нормально закритий та кран електромагнітний відсічний нормально відкритий працюють в протифазі, газовизначник виконано з можливістю визначення загазованості у 11 приміщеннях в реальному режимі часу, систему моніторінгу та сигналізації виконано з можливістю самодіагностування програмно-технічних засобів комплексу, формування сигналу «несправність комплексу», захисту зазначених програмнотехнічних засобів комплексу від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів, а у кожному із приміщень споживачів встановлюється один, два або більше газовизначників. Таким чином, комплекс аварійного відключення подачі газу споживачам, який заявляється, відповідає критерію винаходу «новизна». Суть винаходу пояснюється за допомогою креслень, де на фіг. 1 показана конструктивнокомпонувальна схема комплексу аварійного відключення подачі газу споживачам, який заявляється, (як варіант конструктивного виконання), на фіг. 2 показана блок-схема варіанта конструктивного виконання системи аварійного відключення подачі газу споживачам, яка входить до складу комплексу аварійного відключення подачі газу споживачам, який заявляється, на фіг. 3 представлена конструктивно-компонувальна схема виконання обвідної магістралі (як варіант конструктивного виконання), на фіг. 4 представлена конструктивнокомпонувальна схема виконання магістралі стравлювання, що входить складовою частиною до системи аварійного відключення подачі газу споживачам, на фіг. 5 показана блок-схема варіанта конструктивного виконання системи моніторінгу та сигналізації з пристроєм перенаправлення потоку даних, на фіг. 6 показана схема розміщення газовизначників у приміщеннях споживачів і їх зв'язок з системою моніторінгу та сигналізації, на фіг. 7 подана схема з'єднання між собою конструктивних елементів системи моніторінгу та сигналізації І пристрою перенаправлення потоку даних комплексу аварійного відключення подачі газу споживачам, який заявляється, на фіг. 8 показана схема з'єднання панелі оператора (системи моніторінгу та сигналізації) за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправлення потоку даних та сервер існуючого інтернетпровайдера, на фіг. 9-10 показані схеми розміщення у будинку та його приміщеннях обладнання та проводок системи аварійного відключення подачі газу споживачам, на фіг. 11 показана схема розміщення кабельних каналів з сигнальним кабелем від газовизначників у стіні будівлі, на фіг. 12 показана схема розміщення антивандальної шафи із розміщеними в ній конструктивними елементами системи моніторінгу та сигналізації в технічному приміщенні будівлі, наприклад, у ліфтовій першого поверху. Комплекс аварійного відключення подачі газу споживачам (позиція 1), який заявляється, містить (як варіант конструктивного виконання - див. фіг. 1-5 та фіг. 9-10) основні перекривні пристрої 2 і 3, які розміщено, відповідно, на трубопроводі 4 підведення до будівель 5 газу низького тиску та на трубопроводах 6 підведення газу до приміщень 7 95092 12 споживачів, при цьому основні перекривні пристрої 3, які розміщені на трубопроводах 6 підведення газу до приміщень 7 споживачів, виконано за кількістю, що дорівнює кількості приміщень 7, в яких встановлені прилади 8, що використовують природний газ низького тиску. Конструктивно зазначені перекривні пристрої 2, які розміщені на трубопроводі 4 підведення до будівель 5 газу низького тиску, виконано краще у вигляді вентилів, а зазначені основні перекривні пристрої 3, які розміщені на трубопроводах 6 підведення газу до приміщень 7 споживачів, виконано краще у вигляді перекривних/відсічних кранів. Комплекс аварійного відключення подачі газу споживачам (позиція 1), який заявляється, додатково містить обвідну магістраль 9, перекривні пристрої (відповідно, позиції 10, 11 і 12), антивандальну шафу 13, газовизначники 14, кабельні канали 15, систему 16 аварійного відключення подачі газу споживачам, систему 17 моніторінгу та сигналізації і пристрій 18 перенаправлення потоку даних (див. фіг. 1, 5, 7, 8). Конструктивно до складу системи 16 аварійного відключення подачі газу споживачам входять кран 19 електромагнітний відсічний нормально закритий, кран 20 електромагнітний відсічний нормально відкритий, додаткові вхідний (позиція 10), вихідний (позиція 11) і центральний (позиція 12) перекривні пристрої, перетворювач/сигналізатор тиску 21 та магістраль 22 аварійного стравлювання або будь-який інший засіб, за допомогою якого видаляються залишки газу з трубопроводу 6 підведення газу до приміщень 7 споживачів при перекритті зазначеного трубопроводу 6 (див. фіг. 1, 2, 3, 4, 6, 10, 12). Конструктивно до складу системи 17 моніторінгу та сигналізації входять газовизначники 14, програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24), цифровий інтерфейс 25, блок живлення 26, джерело 27 безперебійного живлення, панель 28 оператора з кнопками 29 управління комплексом (позиція 1) та екраном 30 для відображення поточної інформації про значення параметрів, джерело живлення 31 змінного струму напругою 220 В 50 Гц, кабелі 32 підведення змінного струму напругою 220 В 50 Гц та кабелі 33 підведення постійного струму напругою 24 В, кабель 34 типу Ethernet для передачі даних до автоматизованого робочого місця диспетчера (позиція 24), сигнальні кабелі 35 газовизначників 14, сигнальний кабель 36 перетворювача/сигналізатора тиску 21, кабель 37 управління краном 19 електромагнітним відсіяним нормально закритим, кабель 38 управління краном 20 електромагнітним відсічним нормально відкритим, обладнання 39 для сигналізації (див. фіг. 1, 5, 6, 7, 8, 9-10, 12). Конструктивно система 17 моніторінгу та сигналізації розташована у антивандальній шафі 13 (див. фіг. 1, 5, 7, 9, 10, 12). Конструктивно і технологічно додатковий центральний перекривний пристрій 12розташований на трубопроводі 4 підведення до будівель 5 газу низького тиску за основним 2 перекривним пристроєм у бік трубопроводів 6 підведення газу до приміщень 7 споживачів (див. фіг. 1, 3, 9, 10, 12). Конструктивно і технологічно вхід 40 13 обвідної магістралі 9 починається за основним 2 перекривним пристроєм, який розміщено на трубопроводі 4 підведення до будівель 5 газу низького тиску, і який знаходиться у відкритому положенні, а вихід 41 обвідної магістралі 9 - за додатковим центральним 12 перекривним пристроєм, який розміщено на зазначеному трубопроводі 4 підведення до будівель 5 газу низького тиску на ділянці між входом (позиція 40) і виходом (позиція 41) обвідної магістралі 9 (див. фіг. 1, 3), і який знаходиться у закритому положенні. Конструктивно і технологічно додатковий вхідний 10 перекривний пристрій розташований на вході (позиція 40) обвідної магістралі 9 (див. фіг. 3). Конструктивно і технологічно додатковий вихідний 11 перекривний пристрій розташований на виході (позиція 41) обвідної магістралі 9 (див. фіг. 1, 3). Конструктивно і технологічно додатковий центральний 12 перекривний пристрій розташований на трубопроводі 4 підведення до будівель 5 газу низького тиску в районі входу (позиція 40) і виходу (позиція 41) зазначеної обвідної магістралі 9 (див. фіг. 1, 3). Конструктивно і технологічно кран 19 електромагнітний відсічний нормально закритий встановлено на обвідній магістралі 9 в районі між додатковим вхідним 10 перекривним пристроєм та додатковим вихідним 11 перекривним пристроєм (див. фіг. 1, 4, 6, 10, 12). Конструктивно і технологічно кран 20 електромагнітний відсічний нормально відкритий встановлено в кінцевій частині 42 трубопроводу 6 підведення газу до приміщень 7 споживачів поза останнім приладом 8 (на останньому поверху будівлі 5), що використовують природний газ низького тиску (див. фіг. 1, 4, 6, 10, 12). Конструктивно і технологічно магістраль 22 стравлювання встановлена в кінцевій частині 42 трубопроводу 6 підведення газу до приміщень 7 споживачів за зазначеним краном 20 електромагнітним відсіяним нормально відкритим (див. фіг. 1, 4, 6, 10, 12). Конструктивно і технологічно перетворювач/сигналізатор тиску 21 розташований на додатковому трубопроводі 43, вхід (позиція 44) якого з'єднаний з трубопроводом 6 підведення газу до приміщень 7 споживачів на ділянці між останнім приладом 8 (що знаходиться на останньому поверху будівлі 5), що використовують природний газ низького тиску, та краном 20 електромагнітним відсічним нормально відкритим (див. фіг. 1, 4, 6, 10, 12). Конструктивно і технологічно газовизначники 14 розміщені у приміщеннях 7 споживачів у безпосередній близькості від приладів 8, що використовують природний газ низького тиску (див. фіг. 1,6, 10, 12). Додатковий вхідний 10 перекривний пристрій і додатковий вихідний 11 перекривний пристрій, які розташовані, відповідно, на вході (позиція 40) і виході (позиція 41) обвідної магістралі 9, встановлено у відкритому положенні. Кожний з газовизначників 14 з'єднаний з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою сигнального кабелю 35 (див. фіг. 1, 6, 10, 12). Кран 19 електромагнітний відсічний нормально закритий та кран 20 електромагнітний відсічний нормально відкритий з'єднані з програмованим логічним 95092 14 контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою, відповідно, кабелю 37 управління та кабелю 38 управління (див. фіг. 1-5, 10, 12). Перетворювач/сигналізатор тиску 21 з'єднаний з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою відповідного сигнального кабелю 36 (див. фіг. 1-5, 10, 12). Зазначений програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) з'єднаний з панеллю 28 оператора через цифровий інтерфейс 25 (див. фіг. 1, 5, 7, 8). Вхід джерела 27 безперебійного живлення з'єднано з джерелом живлення 31 змінного струму напругою 220 В 50 Гц (див. фіг. 1, 5). Вихід джерела 27 безперебійного живлення з'єднано з входом блока живлення 26 (див. фіг. 1, 5). Виходи блоку живлення 26 з'єднано з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24), з панеллю 28 оператора, з обладнанням 39 для сигналізації через зазначений програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24), а зазначена панель 28 оператора з'єднана за допомогою кабелю 34 типу Ethernet з автоматизованим робочим місцем диспетчера (позиція 24) послідовно через пристрій 18 перенаправлення потоку даних і сервер 45 існуючого інтернетпровайдера (див. фіг. 1, 5, 7, 8). Конструктивно у кожному із приміщень 7 споживачів встановлюється один, два або більше газовизначників 14 (див. фіг. 1,6, 10, 12). Конструктивно газовизначник 14 виконано з можливістю визначення загазованості у приміщеннях 7 в реальному режимі часу. Програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) конструктивно містить аналогово-цифровий перетворювач/сигналізатор 46 (див. фіг. 1, 5, 7). Конструктивно систему 17 моніторінгу та сигналізації виконано з можливістю самодіагностування програмнотехнічних засобів комплексу (позиція 1), формування сигналу «несправність комплексу», захисту зазначених програмно-технічних засобів комплексу (позиція 1) від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів. Конструктивно обладнання 39 включає обладнання для сигналізації та для вентиляції. Обладнання 39 для сигналізації системи 17 моніторінгу та сигналізації виконано у вигляді відповідних пристроїв світлової (позиція 47) та звукової (позиція 48) сигналізації. Обладнання 39 для вентиляції системи аварійного відключення подачі газу споживачам виконано у вигляді електровентиляторів 49, які встановлено у кожному із приміщень 7 споживачів (див. фіг. 12). 15 Як сервер 45 інтернет-провайдера (див. фіг. 1, 8) використовується або безпосередньо зазначений сервер, або будь-який інший пристрій з аналогічними функціями. Антивандальна шафа 13 із розміщеними у ній обладнанням системи 17 моніторінгу та сигналізації і пристроєм 18 перенаправлення потоку даних розміщується або на сходовій клітці (див. фіг. 12), або у будь-якому технічному приміщенні будівлі 5 (наприклад, в ліфтовій (позиція 50) першого поверху будівлі 5 - як варіант конструктивного виконання). Кран 19 електромагнітний відсічний нормально закритий та кран 20 електромагнітний відсічний нормально відкритий працюють в протифазі (наприклад, якщо кран 19 відкритий, то кран 20 - закритий, і навпаки). Контролер 23 входить до системи 16 аварійного відключення газу та системи 17 моніторингу та сигналізації (див. фіг. 1). Газовизначник 14 входить до системи 17 моніторингу та сигналізації (див. фіг. 1). Комплекс аварійного відключення подачі газу споживачам (позиція 1), який заявляється, використовується (експлуатується) таким чином. Попередньо підготовляють обладнання та конструктивні елементи комплексу (позиція 1), використовуючи стандартний газопровід низького тиску, який призначений для підведення до будівель 5 природного газу низького тиску, а саме, трубопровід 4 підведення до будівель 5 газу низького тиску та трубопроводи 6 підведення газу до приміщень 7 споживачів, які приєднано (відповідним чином, наприклад, за допомогою з'єднувального трубопроводу 51) до приладів 8 (наприклад, газових плит), що використовують природний газ низького тиску (і які встановлено у кожному із зазначених приміщень 7) (див. фіг. 1, фіг. 6, фіг. 10, фіг. 12). При цьому на трубопроводі 4 підведення до будівель 5 газу низького тиску встановлюють основний перекривний пристрій 2 (який, як варіант конструктивного виконання, виконано кращо у вигляді вентилю), а на кожному з трубопроводів 6 підведення газу до приміщень 7 споживачів встановлюють перекривний пристрій 3 (який, як варіант конструктивного виконання, виконано краще у вигляді перекривного/відсічного крана) (див. фіг. 1, фіг. 3, фіг. 10, фіг. 12). При цьому додатково у трубопровід 4, який призначений для підведення до будівель 5 газу низького тиску, врізають додатковий центральний 12 перекривний пристрій, при цьому зазначений додатковий центральний 12 перекривний пристрій врізають у трубопровід 4 після основного перекривного пристрою 2 (див. фіг. 1 та фіг. 3). Далі у зазначений трубопровід 4 врізають обвідну магістраль 9, вхід (позиція 40) якої знаходиться на ділянці трубопроводу 4 між основним перекривним пристроєм 2 та додатковим центральним перекривним пристроєм 12 (див. фіг. 1-2), а вихід (позиція 41) - за зазначеним додатковим центральним 12 перекривним пристроєм (див. фіг. 1, 3). Конструктивно і технологічно у обвідну магістраль 9 врізають: - за входом (позиція 40) - додатковий вхідний 10 перекривний пристрій (див. фіг. 1, 3); 95092 16 - перед виходом (позиція 41) - додатковий вихідний 11 перекривний пристрій (див. фіг. 1, 3); - між додатковим вхідним 10 перекривним пристроєм і додатковим вихідним 11 перекривним пристроєм - кран 19 електромагнітний відсічний нормально закритий (див. схему на фіг. 1, 3). На закінцівці трубопроводу 4 підведення до будівель 5 газу низького тиску розміщують кран 20 електромагнітний відсічний нормально відкритий (див. фіг. 1, 4, 6, 10, 12). До виходу крана 20 електромагнітного відсічного нормально відкритого закріплюють магістраль аварійного стравлювання 22 (див. фіг. 1, 4, 6, 10, 12). Конструктивно і технологічно магістраль 22 стравлювання встановлюють в кінцевій частині 42 трубопроводу 6 підведення газу до приміщень 7 споживачів за зазначеним краном 20 електромагнітним відсічним нормально відкритим (див. фіг. 4). Додатковий трубопровід 43 (а саме, його вхід (позиція 44)) приєднують до трубопроводу 6 підведення газу до приміщень 7 споживачів на ділянці між останнім приладом 8 (що знаходиться на останньому поверху будівлі 5), що використовують природний газ низького тиску, та краном 20 електромагнітним відсіяним нормально відкритим (див. фіг. 4). Конструктивно і технологічно до вільного кінця додаткового трубопроводу 43 приєднують перетворювач/сигналізатор тиску 21 (див. фіг. 1, 4, 6, 10, 12). Конструктивно ділянку трубопроводу 6, на якій встановлено кран 20, перетворювач/сигналізатор тиску 21, магістраль 22 стравлювання (або замість магістралі стравлювання 22 - будь-який інший засіб, за допомогою якого видаляються залишки газу з трубопроводу 6 підведення газу до приміщень 7 споживачів при перекритті зазначеного трубопроводу 6), розташовують поза житловими приміщеннями 7 будівлі 5, наприклад, на горищі. До трубопроводу 6 підведення газу до приміщень 7 споживачів на ділянці між виходом 41 обвідної магістралі 9 і входом 44 додаткового трубопровода 43 приєднують прилади 8, що використовують природний газ низького тиску, при цьому у з'єднувальний трубопровід 51 (який з'єднує прилади 8, що використовують природний газ низького тиску, і трубопровід 6 підведення газу до приміщень 7 споживачів) встановлюють основні перекривні пристрої 3 (див. фіг. 1,4, 10, 12). Після цього (або паралельно із вищезазначеними технологічними операціями) в кожному із приміщень 7 споживачів встановлюють один, два або більше газовизначників 14 і прокладають кабельні канали 15 (для забезпечення захисту сигнальних кабелів 35) (див. 1, 10, 12). Наприклад, зазначені кабельні канали 15 встановлюють краще в стіні 52 будівлі 5 та закріплюють безпосереднє на стіні 52, забезпечуючи підведення сигнальних кабелів 35 від кожного з газовизначника 14 (який конструктивно виконано з можливістю визначення загазованості у приміщеннях 7 в реальному режимі часу) до програмованого логічного контролера 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) (див. схеми на фіг. 10-12). Кабельні канали 15 виконують, наприклад, у вигляді краще сталевих трубок діаметром не менше 10 мм і дов 17 жиною не менше товщини стіни 52 у місці закладки в зазначену стіну 52 будівлі 5 (див. схему на фіг. 11). Антивандальну шафу 13 розміщують або у будь-якому технічному приміщенні будівлі 5, наприклад, у ліфтовій 50 першого поверху - див. схему на фіг. 12), або на сходовій клітці 53 (див. фіг. 12). Після цього у зазначену антивандальну шафу 13 встановлюють обладнання (позиції 23, 25-38, 46) системи 17 моніторінгу та сигналізації і пристрій 18 перенаправлення потоку даних (див. фіг. 1, фіг. 5 та фіг. 7). Після цього здійснюють заходи щодо з'єднання між собою конструктивних елементів, що входять до складу системи 16 аварійного відключення подачі газу споживачам та системи 17 моніторінгу та сигналізації, а також з'єднання пристрою 18 перенаправлення потоку даних з автоматизованим робочим місцем диспетчера (позиція 24), наприклад, за допомогою кабелю 34 типу Ethernet через сервер 45 існуючого інтернет-провайдера (зазначений сервер 45, як варіант конструктивного виконання, може бути виконаний у вигляді будь-якого іншого пристрою з аналогічними функціями) (див. фіг. 1 та фіг. 7-8). При цьому: - кожний з газовизначників 14 з'єднується з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою сигнального кабелю 35 (див. фіг. 1, фіг. 5-7, фіг. 9-12); - кран 19 електромагнітний відсічний нормально закритий з'єднується з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою кабелю 37 управління (див. фіг. 1-3, фіг. 5); - кран 20 електромагнітний відсічний нормально відкритий з'єднується з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою кабелю 38 управління (див. фіг. 1-2, фіг. 4, фіг. 6-7, фіг. 10 та фіг. 12); - перетворювач/сигналізатор тиску 21 з'єднується з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою відповідного сигнального кабелю 36 (див. фіг. 1-2, 4, 5, 6. 7, 10, 12); - програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) з'єднується з панеллю 28 оператора через цифровий інтерфейс 25 (див. фіг. 1, фіг. 5 та фіг. 7); - вхід джерела 27 безперебійного живлення з'єднується з джерелом живлення 31 змінного струму напругою 220 В 50 Гц за допомогою кабелю 32 (див. фіг. 1, фіг. 5 та фіг. 7); - вихід джерела 27 безперебійного живлення з'єднується з входом блока живлення 26 за допомогою кабелю 32 (див. фіг. 1, фіг. 5 та фіг. 7); 95092 18 - виходи блока живлення 26 з'єднуються з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24), з панеллю 28 оператора, а також з обладнанням (позиція 39) для сигналізації і вентиляції (а саме, з відповідними пристроями світлової (позиція 47) та звукової (позиція 48) сигналізації - див. схему на фіг. 1, фіг. 5, фіг. 6-7 та фіг. 12) і пристроями вентиляції (позиція 49) (а саме, з електровентиляторами 49, що розміщені у кожному з приміщень 7 споживачів) через зазначений програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) (див. схему на фіг. 1, фіг. 5, фіг. 6-7 та фіг. 12); - панель 28 оператора з'єднується за допомогою кабелю 34 типу Ethernet з автоматизованим робочим місцем диспетчера (позиція 24) послідовно через пристрій 18 перенаправлення потоку даних та сервер 45 існуючого інтернет-провайдера (див. фіг. 1, фіг. 5 та фіг. 7-8). Перед підключенням комплексу аварійного відключення подачі газу споживачам, який заявляється, до роботи, здійснюють заходи, згідно з якими перекривають додатковий центральний 12 перекривний пристрій (що знаходиться на трубопроводі 4 підведення до будівель 5 газу низького тиску), а додатковий вхідний 10 перекривний пристрій і додатковий вихідний 11 перекривний пристрій (що знаходяться на трубопроводі обвідної магістралі 9) встановлюють у відкрите положення (див. фіг. 1, 3). Основний перекривний пристрій 2 залишається у відкритому положення і пропускає газ до споживачів (до приладів 8) через обвідну магістраль 9 (див. фіг. 1, 3). Після цього комплекс аварійного відключення подачі газу споживачам, який заявляється, є готовим до роботи. Оператор вмикає джерело 27 безперебійного живлення (до якого за допомогою кабелю 32 підведення змінного струму напругою 220 В 50 Гц) приєднано джерело живлення 31 змінного струму напругою 220 В 50 Гц та блок живлення 26 (який з'єднано з виходом зазначеного джерела живлення 31 змінного струму напругою 220 В 50 Гц). Блок живлення 26 перетворює змінний струм напругою 220 В 50 Гц у постійний струм напругою 24В, який подається на вхід програмованого логічного контролера 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) та на вхід панелі 28 оператора (див. схеми на фіг. 1, фіг. 5 та фіг. 7). Далі оператор з панелі 28 за допомогою кнопок 29 управління комплексом 1 (див. фіг. 1 та фіг. 7) забезпечує набір відповідної інформації щодо конфігурації комплексу 1 (кількості газовизначників 14, складу виконавчих пристроїв та інше) та режиму передачі інформації на оперативний рівень автоматизованого робочого місця диспетчера (позиція 24) за допомогою пакетної технології типу Ethernet (позиція 34) послідовно через пристрій 18 перенаправлення потоку даних і сервер 45 існуючого інтернет-провайдера (або через будь-який інший пристрій з аналогічними функціями щодо 19 зазначеного сервера 45) (див. фіг. 1 та фіг. 7-8). Також оператор здійснює: - настроювання рівня сигналу газовизначника 14 на закриття крана 20 електромагнітного відсічного нормально відкритого (який встановлено на закінцівці трубопроводу 6 підведення газу до приміщень 7 споживачів) і з'єднано з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою кабелю 38 управління) (див. фіг. 1 та фіг. 5); - настроювання рівня сигналу газовизначника 14 на відкриття крана 19 електромагнітного відсічного нормально закритого (який встановлено у обвідну магістраль 9 і з'єднано з програмованим логічним контролером 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) за допомогою кабелю 37 управління) (див. фіг. 1 та фіг. 5). При цьому оператор контролює набір відповідної інформації за допомогою екрану 30, який розташований на панелі 28 оператора (див. схеми на фіг. 1, фіг. 5 та фіг. 7). Зазначена конфігурація комплексу з панелі 28 оператора через цифровий інтерфейс 25 передається на програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) (див. фіг. 1, фіг. 5, фіг. 7-8). Споживач використовує прилад 8 (наприклад, газову плиту) шляхом відкриття основного перекривного пристрою 3, який розміщено на трубопроводі 6 підведення газу (а саме, на з'єднувальному трубопроводі 51) до приміщень 7 споживачів (див. фіг. 1, фіг. 6 та фіг. 10, 12). По закінченню використання пристрою 8, споживач перекриває зазначений основний перекривний пристрій 3, відсікаючи подачу газу від зазначеного пристрою 8 (див. фіг. 1, фіг. 6 та фіг. 10, 12). Якщо немає витоку газу, то газовизначники 14, які розміщені у приміщеннях 7 споживачів у безпосередній близькості від приладів 8 (див. фіг. 1, фіг. 6 та фіг. 10, 12), не спрацьовують, кран (позиція 19) відкритий і пропускає по обвідній магістралі 9 газ низького тиску до приладів 8, що використовують природний газ низького тиску (див. схеми на фіг. 1, 3). При цьому кран 20 електромагнітний відсічний нормально відкритий (який встановлено на закінцівці трубопроводу 6 підведення газу до приміщень 7 споживачів), знаходиться у закритому положенні (зазначене положення здійснюється шляхом подачі командного сигналу з програмованого логічного контролера 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) при наявності живлення в системі комплексу 1). Кран 20 перекриває (при нормальній роботі комплексу 1) виток газу з внутрішньої порожнини трубопроводу 6 через магістраль аварійного стравлювання 22 в атмосферу. Комплекс аварійного відключення подачі газу споживачам, який заявляється, автоматично спрацьовує у двох випадках: - коли зріс рівень загазованості у приміщенні 7 споживачів; 95092 20 - коли підвищився тиск газу у трубопроводі 4 підведення до будівель 5 газу низького тиску. Якщо за будь-яких обставин зріс рівень загазованості у приміщенні 7 споживачів, спрацьовує газовизначник 14, що знаходиться у цьому приміщенні 7 (див. фіг. 1, фіг. 6 та фіг. 10, 12), який по сигнальному кабелю 35 передає сигнал на програмуємий логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24). Якщо за будь-яких обставин зріс рівень тиску газу у трубопроводі 4 (що автоматично призведе до зростання тиску газу у трубопроводі 6), спрацьовує перетворювач/сигналізатор тиску 21, що знаходиться в системі 16 аварійного відключення газу (і розташований на трубопроводі 6 перед краном 20), і який по сигнальному кабелю 36 передасть «аварійний» сигнал на програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) (див. фіг. 1, фіг. 5, фіг. 78). В обох випадках зазначений програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) здійснює обробку вхідної інформації («аварійного» сигналу) і формує командний сигнал («відключення живлення») на закриття крану (позиція 19) (який перекриває доступ газу до трубопроводів 6 підведення газу до приміщень 7 споживачів) і на сповіщення відповідної служби (передачу інформації про аварію до автоматизованого робочого місця диспетчера (позиція 24) послідовно через пристрій 18 перенаправлення потоку даних та сервер (позиція 45) існуючого інтернет-провайдера по кабелю 34 типу Ethernet (див. фіг. 1 та фіг. 7-8). Також програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) формує командний сигнал («відключення живлення») на відкриття крана 20 (який відкривається і з'єднує внутрішню порожнину трубопроводу 6 підведення газу до приміщень 7 споживачів з атмосферою через магістраль аварійного стравлювання 22). Це здійснюється для недопущення скупчування газу в приміщенні 7 до підвищеної (вибухонебезпечної) концентрації газу, який може потрапити у приміщення 7 через відкриті конфорки приладу 8 після того, як вогонь погасне при падінні тиску, через магістраль аварійного стравлювання 22. Газ із внутрішньої порожнини трубопроводу 6 буде висмоктуватися в атмосферу на підставі різниці тиску на обрізі магістралі аварійного стравлювання 22 і в зазначеному трубопроводі 6. При нормальній роботі комплексу 1 і в аварійній ситуації в обох випадках (що наведені вище) кран 19 електромагнітний відсіяний нормально закритий та кран 20 електромагнітний відсіяний нормально відкритий працюють в протифазі, наприклад, якщо кран 19 відкривається, то кран 20 закривається, і навпаки. Зазначений «аварійний» сигнал поступає на вхід програмованого логічного контролера 23 управління, оброблення та передачі інформації до 21 автоматизованого робочого місця диспетчера (позиція 24) через цифровий інтерфейс 25, який перетворює електричний сигнал у цифровий код і подає його на аналогово-цифровий перетворювач 46, що входить до складу зазначеного контролера 23 (див. фіг. 1, фіг. 5 та фіг. 7). Переведений у цифровий код аварійний сигнал надходить до панелі 28 оператора (див. схеми на фіг. 1, фіг. 5 та фіг. 7). У відповідності до програмного забезпечення, що встановлено у панелі 28 оператора, визначається необхідна інформація, наприклад, з вказівкою місця аварії, яка передається до автоматизованого робочого місця диспетчера (позиція 24) для прийняття рішення щодо ліквідації аварії. У той же час з програмованого логічного контролера 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) може бути сформований командний сигнал на (в разі варіанту конструктивного виконання): - спрацьовування пристрою 47 світлової сигналізації (наприклад, сигнальної лампи) (див. фіг. 1, фіг. 6, 7, 12); - спрацьовування пристрою 48 звукової сигналізації (наприклад, гучномовця, який передає відповідний запис щодо тривоги, або здійснюється спрацьовування сирени) (див. схеми на фіг. 1, фіг. 6, 7, 12); - включення обладнання 39 для вентиляції приміщень 7 (наприклад, електровентиляторів 49) (див. фіг. 1, фіг. 6, 7, 12). В процесі експлуатації комплекса 1 передбачена можливість його ремонту або технічного огляду, або заміни крана 19 електромагнітного відсічного нормально закритого (який встановлено у обвідну магістраль 9), який, наприклад, вийшов з ладу. Для здійснення зазначених заходів додаткові перекривні пристрої (позиції 10 і 11) закривають, додатковий центральний 12 перекривний пристрій, який встановлено на трубопроводі 4, відкривають. Далі знімають кран 19 електромагнітний відсіяний нормально закритий і заміняють його на новий. В процесі ремонту крану 19 газ до споживачів подається по трубопроводу 4 до трубопроводів 6 через відкритий додатковий центральний 12 перекривний пристрій (див. схему на фіг. 1-2). Після ремонту додаткові перекривні пристрої (позиції 10 і 11) відкривають, додатковий центральний 12 перекривний пристрій, який встановлено на трубопроводі 4, закривають, а кран 19 електромагнітний відсічний нормально закритий перевіряють шляхом подачі відповідної команди з панелі 28 оператора через цифровий інтерфейс 25 та програмований логічний контролер 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) на зазначений кран 19 електромагнітний відсічний нормально закритий. Для здійснення ремонту чи перевірки перетворювача/сигналізатора тиску 21 формують на панелі 28 оператора відповідні командні сигнали - на закриття крана 19 електромагнітного відсічного нормально закритого та на відкриття крана 20 електромагнітного відсічного нормально відкрито 95092 22 го. При цьому подача газу в трубопровід 6 підведення газу до приміщень 7 споживачів припиняється (у разі знаходження додаткового вхідного 10 запірного пристрою, що встановлений на обвідній магістралі 9, та додаткового центрального 12 запірного пристрою, що встановлений на трубопроводі 4, у закритому положенні). Після цього за допомогою програмованого логічного контролера 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24) формують командний сигнал («відключення живлення») на закриття крана (позиція 19) (який перекриває доступ газу до трубопроводів 6 підведення газу до приміщень 7 споживачів і пристроїв 8 через обвідну магістраль 9) і формують командний сигнал («відключення живлення») на відкриття крану 20 електромагнітного відсічногонормально відкритого, чим здійснюють стравлювання газу (що знаходиться під тиском) з порожнини трубопроводу 6 підведення газу до приміщень 7 споживачів послідовно через відкритий кран 20 та через магістраль аварійного стравлювання 22. Після здійснення заходів щодо стравлювання газу (що знаходиться під тиском) з порожнини трубопроводу 6 підведення газу до приміщень 7 споживачів, знімають з додаткового трубопроводу 43 (що приєднаний до трубопроводу 6 у його кінцевій частині перед краном 20) перетворювач/сигналізатор тиску 21 і заміняють на новий. Після встановлення нового перетворювача/сигналізатора тиску 21 на додатковий трубопровід 43, кран 20 перекривають за допомогою відповідного командного сигналу, який формують з програмованого логічного контролера 23 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 24), а кран 19 - відкривають, забезпечуючи підведення газу під тиском до трубопроводу 6 та, відповідно, до зазначеного перетворювача/сигналізатора тиску 21 і приладів 8. В процесі експлуатації система 17 моніторінгу та сигналізації, яку виконано з можливістю самодіагностування програмно-технічних засобів комплексу, формування сигналу «несправність комплексу», захисту зазначених програмно-технічних засобів комплексу від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів, здійснює зазначені перевірки. Підвищення ефективності застосування комплексу аварійного відключення подачі газу споживачам, який заявляється, у порівнянні із прототипом, досягається шляхом встановлення на ньому обвідної магістралі, додаткових запобіжних запірних пристроїв, газовизначників, кабельних каналів, системи аварійного відключення подачі газу споживачам, системи моніторінгу та сигналізації і пристрій перенаправлення потоку даних, які, при сумісній роботі, забезпечать автоматичне, по сигналу з будь-якого газовизначника та перетворювача/сигналізатора тиску, відключення подачі газу споживачам і сповіщення про це відповідні служби з вказівкою місця аварії. Підвищення ефективності 23 застосування комплексу аварійного відключення подачі газу споживачам, який заявляється, у порівнянні із прототипом, досягається також шляхом встановлення на кінцевій частині трубопроводу підведення газу до приміщень споживачів крана електромагнітного відсічного нормально відкритого та магістралі стравлювання, що дозволяє в аварійній ситуації здійснювати стравлювання газу (що знаходиться під тиском) з порожнини трубопроводу підведення газу до приміщень споживачів в 95092 24 атмосферу і не припускає вихід газу в приміщення через відкриті конфорки газових пристроїв, які знаходяться у приміщеннях будівлі. Джерела інформації 1. Строительные нормы и правила. «Газоснабжение». СНиП 2.04.08-87. Пункт 5 «ОБОРУДОВАНИЕ ГРП И ГРУ ».-М., 1997 - аналог. 2. Строительные нормы и правила. «Газоснабжение». СНиП 42-01-2002. Пункт 7 «Внутренние газопроводы».-М., 2002 - прототип. 25 95092 26 27 95092 28 29 95092 30 31 95092 32 33 95092 34 35 95092 36 37 Комп’ютерна верстка Л. Купенко 95092 Підписне 38 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
