Пристрій для проведення хімічних реакцій

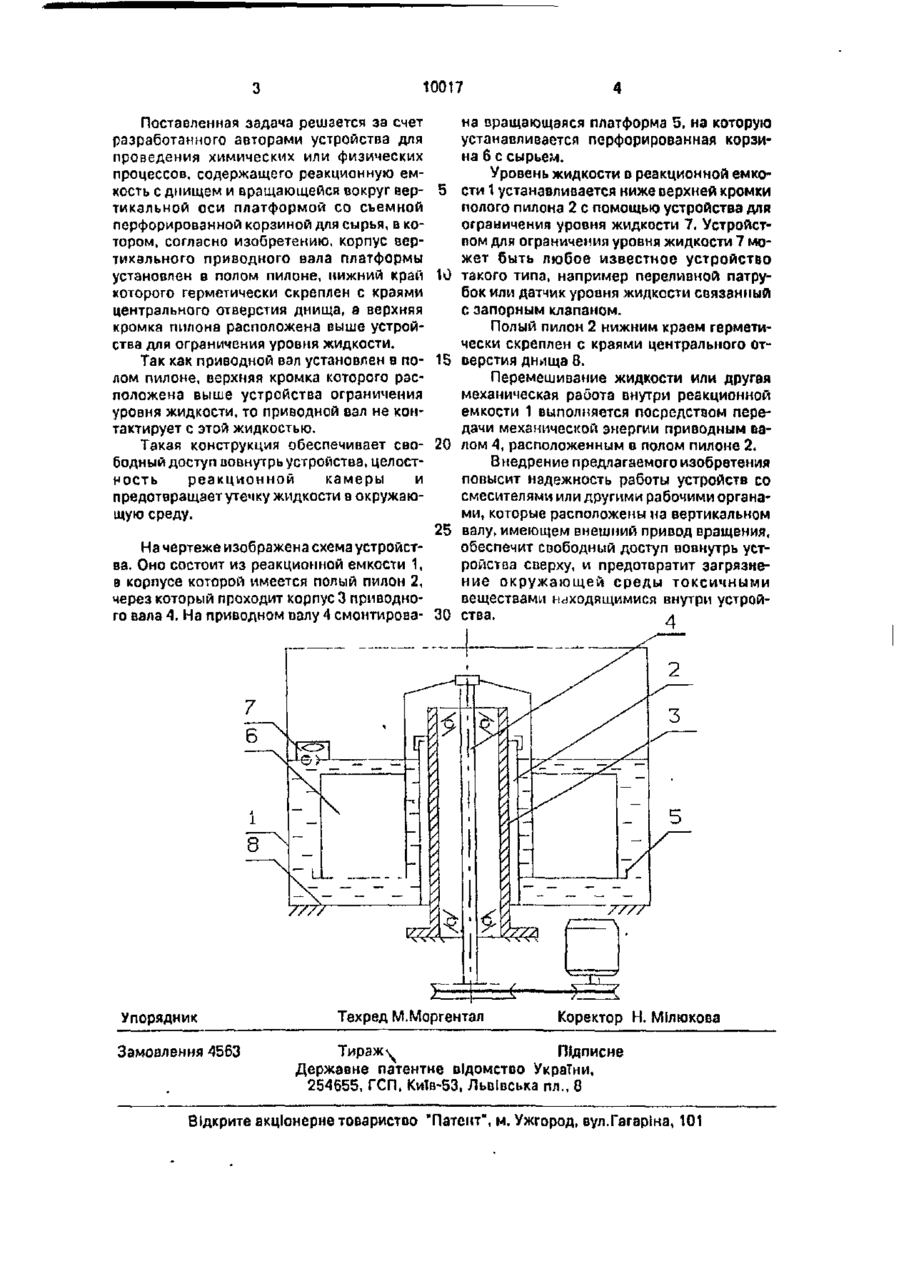

UA УКРАЇНА (її) 10017 (,з> С1 (505 B01J19/18 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ПРОВЕДЕННЯ ХІМІЧНИХ РЕАКЦІЙ 1 (21)93040346 (22)28.09.92 (46)30.09.96. Бюл. №3 (56) 1, Авторское свидетельство СССР № 1191103, кл. В 0 1 J 8/10, 1984. 2. Авторское свидетельство СССР N* 1180063, кл. В 0 1 J 8/16,1985. 3. Вишневский В.Н., Косенков В.Н., Вишневский Е.Н. Химические безградиентные реакторы с винтовыми перемешивающими устройствами. Москва, 1986. (71) Полтавець Олексій Миколайович, Кадоло Олег Викторович (72) Полтавець Олексій Миколайович, Кадоло Олег Викторович (73) Полтавець Олексій Миколайович, Кадоло Олег Викторович (UA) (57) Устройство для проведения химических реакций, содержащее реакционную емкость сднищем и вращающейся вокруг вертикальной оси платформой со съемной перфорированной корзиной для сырья, отличающ е е с я тем, что корпус вертикального приводного вала платформы установлен в полом пилоне, нижний край которого герметически скреплен с краями центрального отверстия днища, а верхняя кромка пилона расположена выше устройства для ограничения уровня жидкости. С > О о Изобретение относится к конструкциям устройств для проведения химических реакций в системах жидкость - твердое тело и может найти применение в химической, биохимической, пищевой или медицинской промышленности, например для производства хитина или хитозана. Известно устройство с расположенным внутри вертикальным валом, имеющим внешний привод вращения расположенный над реакционной емкостью [1]. Однако при таком расположении привода вращения вала затруднен доступ вовнутрь реакционной камеры, например для выполнения операц и и загрузки или выгрузки реакционных компонентов. Известно также устройство имеющее внешний привод вращения вертикального вала, введенного в реакционную камеру через дно с применением уплотняющих устройств^]. Однако в устройстве подобного типа, содержащем реакционную емкость с днищем и вращающейся вокруг вертикальной оси платформой со съемной перфорированной корзиной для сырья, слабым местом являются сальники, торцевые или другие уплотнения вала. Практика эксплуатации таких устройств показывает, что уплотнения вращающегося вала ненадежны, в результате происходит просачивание и утечка жид-' кости, находящейся внутри устройства. Это ведет к потерям применяемых реагентов и к загрязнению окружающей среды токсичными веществами [3]. Сущность изобретения состоит о решении задачи воода приводного вала вовнутрь реакционной емкости не нарушая ее целостности, исключив, тем самым, просачивание и утечку жидкости в окружающую среду, но сохранив свободный доступ вовнутрь устройства сверху. О 10017 Поставленная задача решается за счет на вращающаяся платформа 5, на которую разработанного авторами устройства для устанавливается перфорированная корзипроведения химических или физических на 6 с сырьем. процессов, содержащего реакционную емУровень жидкости о реакционной емкокость с днищем и вращающейся вокруг версти 1 устанавливается ниже верхней кромки тикальной оси платформой со съемной полого пилона 2 с помощью устройства для перфорированной корзиной для сырья, в коограничения уровня жидкости 7. Устройсттором, согласно изобретению, корпус верпом для ограничения уровня жидкости 7 мотикального приводного вала платформы жет быть любое известное устройство установлен в полом пилоне, нижний край 10 такого типа, например переливной патрукоторого герметически скреплен с краями бок или датчик уровня жидкости связанный центрального отверстия днища, а верхняя с запорным клапаном. кромка пилона расположена выше устройПолый пилон 2 нижним краем герметиства для ограничения уровня жидкости. чески скреплен с краями центрального отТак как приводной вал установлен в по- 15 верстия днища 8. лом пилоне, верхняя кромка которого расПеремешивание жидкости или другая положена выше устройства ограничения механическая работа внутри реакционной уровня жидкости, то приводной вал не конемкости 1 выполняется посредством перетактирует С ЭТОЙ ЖИДКОСТЬЮ. дачи механической энергии приводным ваТакая конструкция обеспечивает сво- 20 лом 4, расположенным в полом пилоне 2. бодный доступ вовнутрь устройства, целостВнедрение предлагаемого изобретения ность реакционной камеры и повысит надежность работы устройств со предотвращает утечку жидкости в окружаюсмесителями или другими рабочими органащую среду. ми, которые расположены на вертикальном 25 валу, имеющем внешний привод вращения, обеспечит свободный доступ вовнутрь устНа чертеже изображена схема устройстройства сверху, и предотвратит загрязнева. Оно состоит из реакционной емкости 1, ние о к р у ж а ю щ е й среды токсичными в корпусе которой имеется полый пилон 2, веществами находящимися внутри устройчерез который проходит корпус 3 приводного вала 4. На приводном валу 4 смонтирова- 30 ства. Упорядник Замовлення 4563 Техред М.Моргентал Коректор Н. МІлюкова Тиражу Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
