Машина для текстурування хімічних ниток

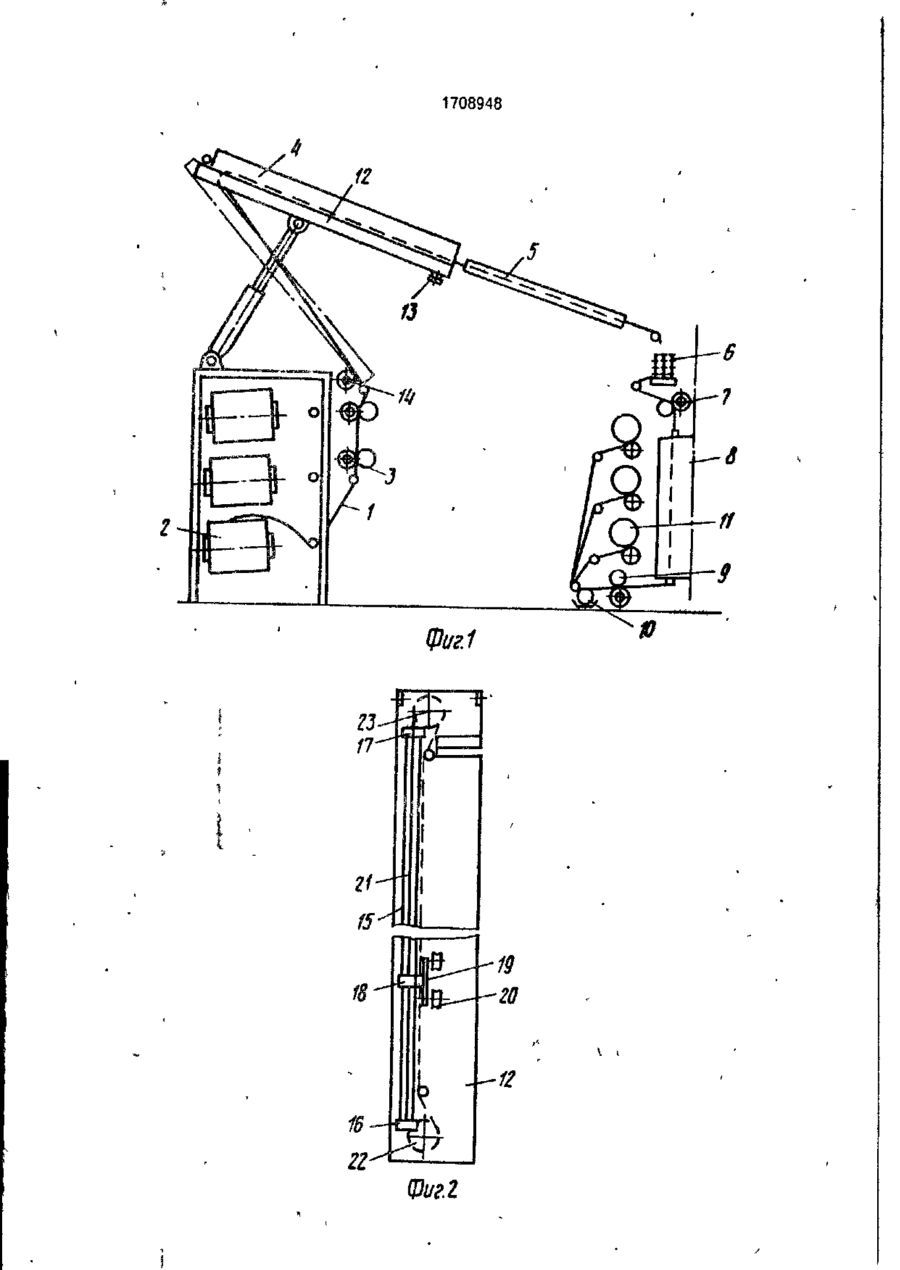

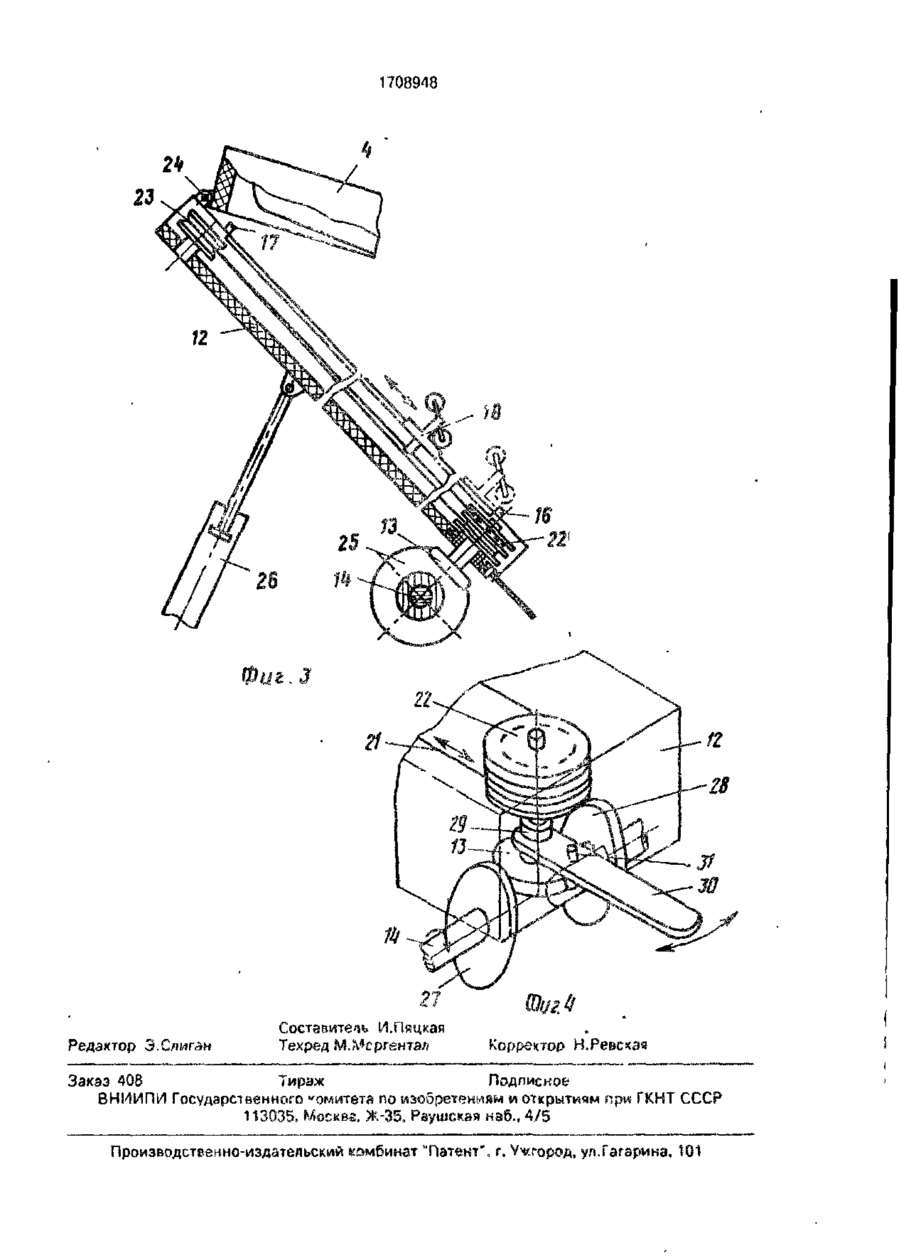

союз совілских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (І9) 5U,.., 1708948 А1 (5і>5 D 02 G 1/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТРНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ '-ССР і ЛО А I К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21Ш258Є5/12 {Щ 04.08 39 (46)30.0192. Бюл №4 (71) Научно-проиэводгтвенное объединение по оборудованию дпя химических волокон "Химтекстильмдш" (7?) Г М.Черниенко, А В Краков и В Н Пол(53) 677 Д0(0Р8 В) (56) Зая *ка ФРГ 30125. «л DG2G 1/СЧ 1^76. {Ь4) МАШИЧА ДЛЯ ТЕКСТУРИРОВАНИЯ ХИМИЧЕСКИ НИТЕЙ (Ь г) Изобр^ reH^tf огчос^тея к оборудованию для nt-рераСотіїи химических нитей. Цель Изобретение относится к оборудонэн ію ДПЙ переработок ХИМИ^РСКИ/ нитей, в част юсти к машинам для текстурирооаніля ЙЫСОКОпластичны/ ииіей Цел&к изобретения является облегчение операции заправки и уменьшение меНа tbwr 1 изображена машмнз, поперечный разрез на фиг 2 -крь'шча нагревателя. ьид со стороны поверхности нагрева, на фиг 3 - на- реватель с открытой крышкой: на фиг. 4 - возможный варигні реверсивного привода гибкой бесконечной передачи Нить 1 поступает на машину НИ ВХОДНЫХ пзковгзх 2, устанавливаемых на шпуяпрнике г/?е гізходчісії вытяжные или питающие меланиз^ы 3 и пррвичньигізгрева'іело4, а над проходом ^ожду шпулярн^ко-^ и центральной частью машины расположен охлад^тет 5. 8 цс-позпьгіой частм машины находятся крутильные механизмы б питаю изооретения - улучшение зксплуатационных свойств и уменьшение металлоемкости машины Подвижная крышка первичного нагревателя машины для текстурированич химических нитей соединена с его корпусом посредством шарнира, смонтированного на торцовой части крышки, и снабжена нитеводятелями с направляющими, при этом нитеводители установлены на направляющих с возможностью возвратно-поступательного перемещений а приводной ьал расположен вдопь шпулярнмка и смонтирован на нем под подвижной крышкой, 1 з.п ф-лы, 4 ил. щие механизмы 7, вторичный нагреватель 8, выпускные ме>анизмы 9, замасливающее усфойство 10 и приемно-намоточные механизмы 11. Для удобства обслуживания нагреватель 4 снабжен крышкой 12 о фрикционным диском 13, кои рый при открытой крышке 12 контактирует с приводным валом 14, расположенным на шпулярнике На крышке 12 имеется направляющий паз 15 и упоры 16 и 17. В пазу 15 расположена каретка 13 нитеводителя, на которой шарнирно закреплен подпружиненный рычаг 19 с установленными на нем направителями 20 Каретка 18 закреплена на одной ветви бесконечной гибкой передачи 21, охватывающей приводной ролик 22 и ведомый ролик 23. Ролик 22 закреплен на одном валу с фрикционным диском 13. Крышка 12 соединена с корпусом нэгрев" теля 4 шарниром 24 При открывании крышки 12 ее фрикционный диск 13 вступает е со 1708948 контакт с диском 25, закрепленным на приводном реверсивном валу 14, образуя тем самым лобовую фрикционную передачу. Крышка 12 снабжена устройством, замедляющим ее опускание, которое может быть 5 выполнено в виде пневмоцилиндра 26. Возможный вариант изменения направления движения бесконечной гибкой передачи 21 (фиг, 4). На валу 14 закреплены два диска 27 и 28 так, что при опускании 10 крышки 12 фрикционный диск 13 оказывается между дисками 27 и 28, но не вступает с ними в контакт. Вал фрикционного диска 13 и ролика 22 установлен во втулке 29, закрепленной на одном конце рычага 30, а 15 второй конец рычага 30 выведен через прорезь в торце крышки 12 наружу. Диск 13 может перемещаться и вступать в контакт с диском 27 или с диском 28, что позволяет вручную управлять процессом ззпрэвки нити 20 без изменения направления вращения вала. Машина работает следующим образом. Нить 1 сматывается с входной паковки 2, проходит питающие механизмы 3 и поступает в первичный нагреватель 4, откуда по охлаждающей пластине 5 движется к крутильному устройству 6. Далее нить питающим механизмом 7 подается во вторичный нагреватель 8, а выпускным механизмом 8 через замасливающее устройстви 10 подается в приемно-камоточный механизм 11. Для заправки нити крышка 12 поворачивается вокруг шарнира 23, находящегося на одном из торцов нагревателя. При этом фрикцион Аый диск 13 вступает в контакт с диском 25 приводного вала 14 При включении привода вала 14 движение от него через лобовую передачу, состоящую из дисков 13 и 25, передается приводному ролику 22 с бесконечной гибкой передачей 21, которая по пазу 15 перемещает каретку 18 НУІТЄВОдителя вниз, в положение, удобное для заправки нити в нитеводитель. При достижении кареткой 18 упора 16 пооисходит ее остановка После заправки нити в нитеводитепь нагревателя изменение направления вращения вала 14 на противоположное заставляет каретку 18 двигаться 25 30 35 40 45 50 4 вверх до упора 17. При движении каретки 18 во время заправки одна ветвь нити 1 скользит по боковой поверхности крышки 12, а когда каретка 18 доходит до упора 17, нить 1 попадает в щель, выполненную в крышке 12. При закрывании крышки 12 нагревателя 4 подпружиненный рычаг 19 контактируете корпусом нагревателя 4 и, поворачиваясь вокруг своей оси, с помощью нэправителей 20 подводит вторую ветвь нити 1 к поверхности нагрева. В варианте заправочного устройства перемещение каретки 18 производится воздействием вручную на конец рычага 30, что приводит к контакту фрикционного диска 13 с дисками 27 или 28 в зависимости от требуемого направления движения каретки нитеЕОДИТЄЛЯ. Изобретение позволяет снизить массу машины за счет устранения специального заправочного манипулятора, а также облегчить процесс заправки нити в нагреватель путем механизации перемещения нитеводителя. Формула изобретения 1 Машина для текстурировэния химических нитей, содержащая шпулярник, питающие механизмы, первичный нагреватель, выполненный в виде корпуса и подвижной крышки, вторичный нагреватель, крутильное устройство, приемно-намоточный механизм ы привод, имеющий приводной вал, о т л и ч а ю щ а я с я тем, что, с целью улучшения эксплуатационных свойств и уменьшения металлоемкости машины, подвижная крышка первичного нагревателя соединена с его корпусом посредством шзрниоэ, смонтированного на торцовой части крышки, и снабжена нитеводителями с направляющими, при этом нитеводители установлены на направляющих с возможностью возврзтно-постепательного перемещения, а приводной вал расположен вдоль шпулярникэ и смонтирован из последней под подвижной крышкой. 2. Машина по п. 1 , о т л и ч а ю щ а я с я тем, что подвижная крышка первичного нагревателя снабжена механизмом плавного опускания демпферного типа. 1708948 Фиг.1 12 Фиг г 1708948 Редактор Э.Слиган Составитесь И.Пяцкая Техред М.Мсргентал Корректор В.Ревсхая Заказ 408 Тираж Подписное ВНИИПИ Государственнсіго комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москве. Ж-35, Раушская нэб., 4/5 Производственно-издательский комбинат '"Патент", г. Учсгород, ул.Гагарина, 101
