Фланцеве з’єднання трубопроводів

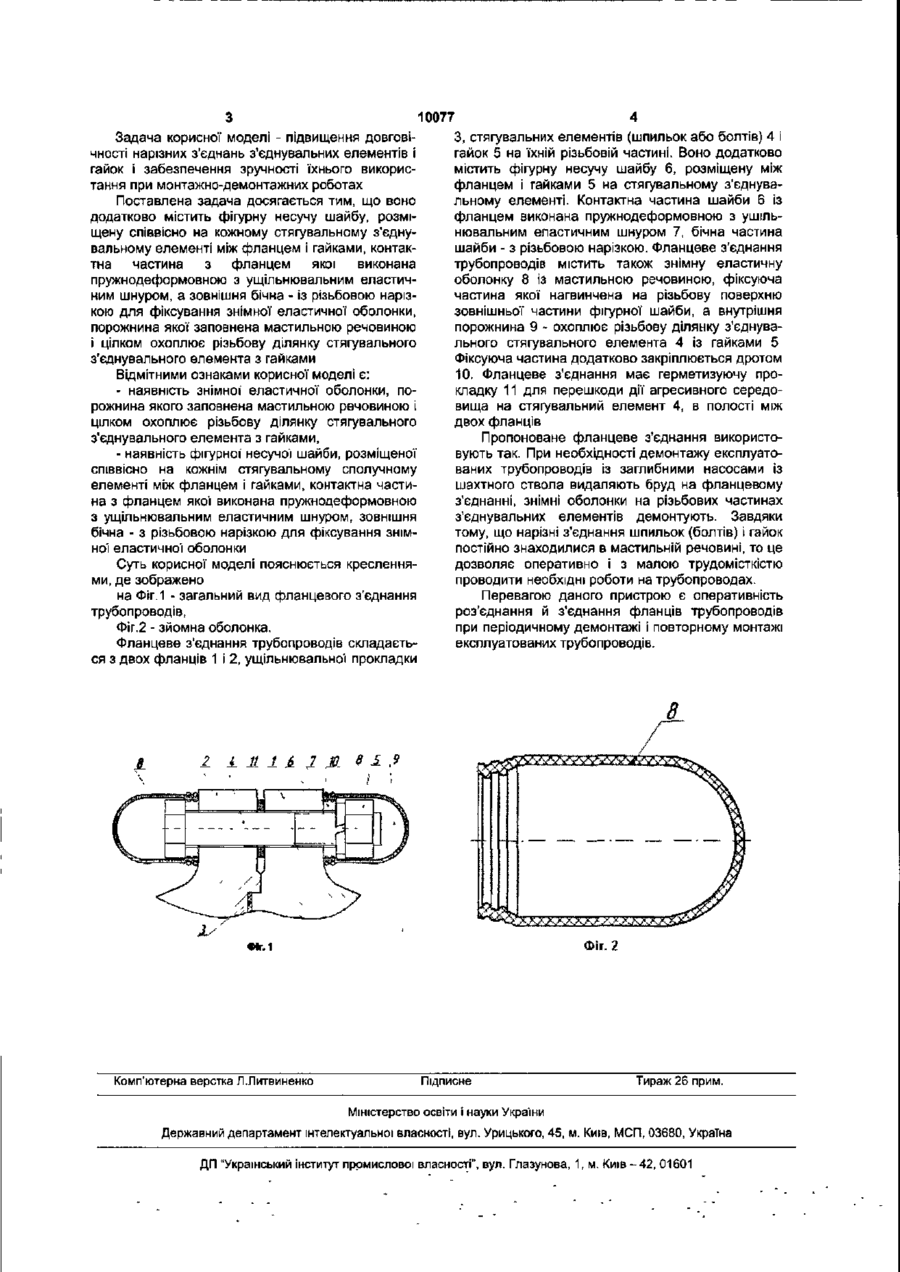

Фланцеве з'єднання трубопроводів, що містить стиковані трубопроводи з установленими на їх кінцях фланцями, з'єднаними між собою через ущільнювальну прокладку, і стягувальні зєднувальні елементи, болти або шпильки, у зборі з гайками на їх різьбовій частині, яке відрізняється тим, що воно додатково містить фігурну несучу шайбу, розміщену співвісно на кожному стягувальному з'єднувальному елементі між фланцем і гайками, контактна частина з фланцем якої виконана пружнодеформовною з ущільнювальним еластичним шнуром, зовнішня бічна - з різьбовою нарізкою для фіксування знімно) еластичної оболонки, порожнина якої заповнена мастильною речовиною й цілком охоплює різьбову ділянку стягуючого з'єднувального елемента з гайками. Корисна модель відноситься до фланцевих з'єднань трубопроводів і може бути використана в машинобудуванні, переважно в рознімних з'єднаннях з арматурою, а також у гірничій промисловості при експлуатації трубопроводів шахтного водовідливу - заглибними насосами в шахтних стволах і інших гірничих виробках, коли необхідний періодичний монтаж-демонтаж одного і того ж складу трубопроводів Може знайти застосування при монтажі-демонтажі шахтних дегазаційних трубопроводів Відомо фланцеве з'єднання трубопроводів згідно патенту RU №2211987, МПК 7 F16L23/02, публікація 2003.09.10. Це з'єднання містить стягувальні шпильки, проставку у виді кругового кільця з ущільнювальними елементами. На одному з фланців з'єднання розташовані два технологічних розтискних гвинти, що упираються в опорну площадку іншого фланця, мається два протилежних рівнобіжних один одному сегментних відрізки під розміщення розтискних гвинтів ї дві шпильки При цьому всі інші шпильки проходять крізь корпус підставки таким чином, що при розстикуванні з'єднання ці шпильки знімають у першу чергу, у той час, як розтискні гвинти та шпильки, розміщені в межах сегментних відрізків, залишаються на місці в напруженому стані, забезпечуючи створення й фіксацію необхідного монтажного зазору. Недоліком є, що таке фланцеве з'єднання є неефективним в умовах агресивного середовища шахтного ствола внаслідок значної' трудомісткості його розбирання при частих монтажнодемонтажних роботах на трубопроводах шахтного водовідливу із заглибними насосами При цьому нарізні сполучення «шпилька-гайка» кородують і їх важко відкручувати й використовувати після тривалого перебування в агресивному середовищі шахтного ствола. Тому одиничний чи частий монтаж-демонтаж технологічних трубопроводів із такими фланцевими з'єднаннями в шахтному стволі є трудомістким. Відомо фланцеве з'єднання трубопроводів згідно патенту RU №2174632, МПК 7 F16L25/03 Дата публікації 2001.10.10. Автори Ібрагімов Н.Г. і ін. У цьому фланцевому з'єднанні передбачена ізоляція однієї ділянки трубопроводу від іншо'і. Патрубки мають фланці. Усередині патрубків у пазу приклеєна котушка зі склопластикової труби У зазор між фланцями міститься діелектрична склопластикова прокладка-кільце У пази розміщаються гумові ущільнювальні кільця Сталеві шпильки з гайками ізолюють від інших за допомогою діелектричних уставок. Це технічне рішення найбільш близьке по технічній сутності і прийнято за прототип. Однак, нарізні сполучення «шпилька-гайка» у такому фланцевому з'єднанні кородують, що зумовлює короткий термін служби, і їх важко повторно використовувати. Тому монтаж або демонтаж технологічних трубопроводів є трудомістким 10077 З, стягувальних елементів (шпильок або болтів) 4 і Задача корисної моделі - підвищення довговігайок 5 на їхній різьбовій частині. Воно додатково чності нарізних з'єднань з'єднувальних елементів і містить фігурну несучу шайбу 6, розміщену між гайок і забезпечення зручності їхнього викорисфланцем і гайками 5 на стягувальному з'єднуватання при монтажно-демонтажних роботах льному елементі. Контактна частина шайби 6 із Поставлена задача досягається тим, що воно фланцем виконана пружнодеформовною з ущільдодатково містить фігурну несучу шайбу, розмінювальним еластичним шнуром 7, бічна частина щену співвісно на кожному стягувальному з'єднушайби - з різьбовою нарізкою. Фланцеве з'єднання вальному елементі між фланцем і гайками, контактрубопроводів містить також знімну еластичну тна частина з фланцем якої виконана оболонку 8 із мастильною речовиною, фіксуюча пружнодеформовною з ущільнювальним еластиччастина якої нагвинчена на різьбову поверхню ним шнуром, а зовнішня бічна - із різьбовою наріззовнішньої частини фігурної шайби, а внутрішня кою для фіксування знімної еластичної оболонки, порожнина 9 - охоплює різьбову ділянку з'єднувапорожнина якої заповнена мастильною речовиною льного стягувального елемента 4 із гайками 5 і цілком охоплює різьбову ділянку стягувального Фіксуюча частина додатково закріплюється дротом з'єднувального елемента з гайками 10. Фланцеве з'єднання має герметизуючу проВідмітними ознаками корисної моделі є: кладку 11 для перешкоди дії агресивного середо- наявність знімної еластичної оболонки, повища на стягувальний елемент 4, в полості між рожнина якого заповнена мастильною речовиною і двох фланців цілком охоплює різьбову ділянку стягувального з'єднувального елемента з гайками, Пропоноване фланцеве з'єднання використо- наявність фігурної' несучої шайби, розміщеної вують так. При необхідності демонтажу експлуатоспіввісно на кожнім стягувальному сполучному ваних трубопроводів із заглибними насосами Із елементі між фланцем і гайками, контактна частишахтного ствола видаляють бруд на фланцевому на з фланцем якої виконана пружнодеформовною з'єднанні, знімні оболонки на різьбових частинах з ущільнювальним еластичним шнуром, зовнішня з'єднувальних елементів демонтують. Завдяки бічна - з різьбовою нарізкою для фіксування знімтому, що нарізні з'єднання шпильок (болтів) і гайок ної еластичної оболонки постійно знаходилися в мастильній речовині, то це Суть корисної моделі пояснюється кресленнядозволяє оперативно і з малою трудомісткістю ми, де зображено проводити необхідні роботи на трубопроводах. на Фіг. 1 - загальний вид фланцевого з'єднання Перевагою даного пристрою є оперативність трубопроводів, роз'єднання й з'єднання фланців трубопроводів при періодичному демонтажі і повторному монтажі Фіг.2 - зйомна оболонка. експлуатованих трубопроводів. Фланцеве з'єднання трубопроводів складається з двох фланців 1 і 2, ущільнювальної прокладки Фіг.2 Фіг. 1 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
