Спосіб виготовлення металевої приймальної гільзи гомілки

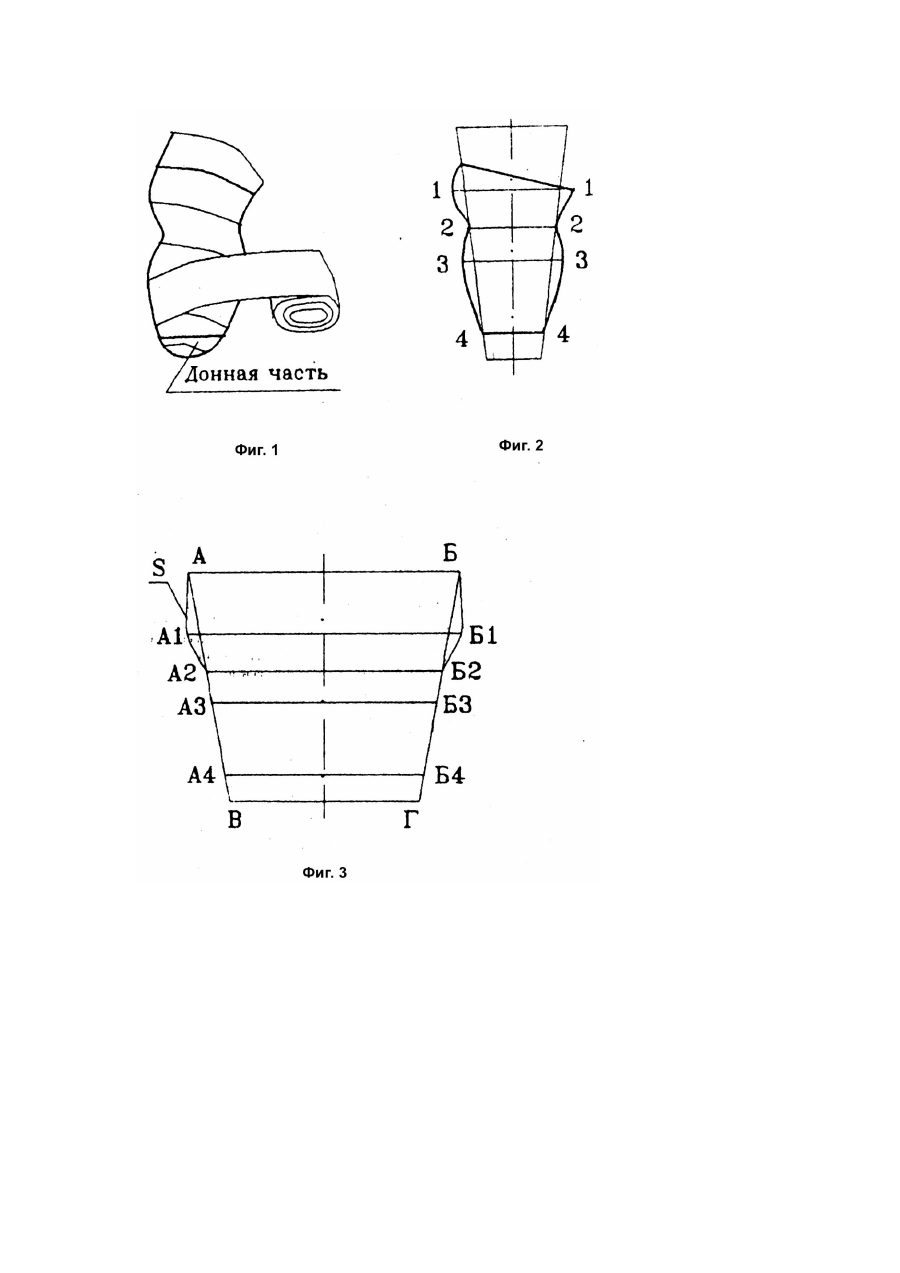

Изобретение относится к области медицины, а именно к протезостроению. Известен способ изготовления приемных гильз протезов конечностей, включающий формирование гипсовой матрицы-негатива культи, изготовление трубчатой заготовки по развертке вписанного в матрицу конуса или цилиндра, сварку заготовки, размещение ее в матрице и воздействие на заготовку энергией импульсного источника (1). По технической сущности и достигаемому результату данный способ наиболее близок к заявляемому и выбран в качестве прототипа. Недостатками этого способа являются появление разрывов материала или недоштамповка глубоких полостей в случаях сложной конфигурации культи, что приводит к браку и не точному соответствию формы гильзы анатомическому строению культи. В основу изобретения положена задача получения точного соответствия приемной гильзы культе инвалида и исключения брака при штамповке. Поставленная задача решается тем, что в способе изготовления металлических гильз протезов конечностей, включающем формирование индивидуальной гипсовой матрицы - негатива культи конечности, изготовление металлической заготовки, размещение ее в матрице и воздействие на заготовку энергией импульсного источника, металлическую заготовку изготавливают по картонному шаблону, размеры которого определяют по замерам внутренних периметров гипсовой матрицы и вычисляют по формуле: где: - минимальные значения размеров шаблона, мм; - внутренний периметр гипсового слепка в сечении, мм; - поправочный коэффициент. Способ изготовления приемных гильз осуществляют следующим образом. По культе инвалида (фиг.1) путем намотки предварительно смоченного гипсового бинта изготавливают оболочку-негатив, которую после затвердевания гипса снимают. Донную часть негатива отрезают для размещения в нем в последствии заготовки. Внутренняя поверхность негатива полностью соответствует анатомическому строению культи, С помощью специального приспособления (2) замеряют внутренние периметры гипсового слепка в определяющих сечениях 1 - 1, 2 - 2, 3 - 3, 4 - 4 (см. фиг.2)и высоту их расположения. На шаблон из картона в соответствии с высотой расположения сечений переносятся размеры в ограничивающих сечениях 2 - 2, 4 - 4 соответственно отрезки (см. фиг.3) и строится трапецеидальный шаблон По замерам внутренних периметров гипсового слепка в сечениях 1 - 1, 3 - 3 вычисляются минимальные значения размеров шаблона на этих уровнях по формуле (1) и наносят их на шаблон в согласно с высотой их расположения, соответственно отрезки (см. фиг.3). где: - минимальные значения размеров шаблона, мм; - внутренний периметр гипсового слепка в сечении, мм; - поправочный коэффициент, который характеризует способность материала деформироваться при импульсном нагружении и получен экспериментально. Например, для алюминиевого сплава АДоМ толщиной (1,5 - 2)мм, который используется для штамповки гильз протезов, значение равно 1,25. В случае, если точки и и окажутся вне трапеции АБВГ шаблон перестраивают, плавно соединяя соседние точки (линия см. фиг.3), в противном случав никаких видоизменений шаблона не производят. По полученному шаблону из металлического листа изготавливают заготовку, придают ей трубчатую форму, сваривают и устанавливают в негатив (см. фиг.2). Затем, производят домотку негатива так, чтобы не было зазоров между негативом и заготовкой, сушат до полного высыхания и помещают в металлическую емкость, заполненную гипсовым раствором. После застывания матрицу можно использовать для получения приемных гильз протезов из металлической заготовки, формируя ее энергией импульсных источников. Предложенный способ получения приемных гильз протезов позволяет получить точное соответствие гильзы культе инвалида и исключить брак в процессе штамповки за счет того, что форма заготовки максимально приближена к конфигурации матрицы, а деформации материала меньше предельно допустимых значений. При этом трудозатраты для изготовления шаблона (2 3 минуты) несущественно влияют на общее время изготовления гильзы - 30 минут.
