Суцільний коробчастий фундамент

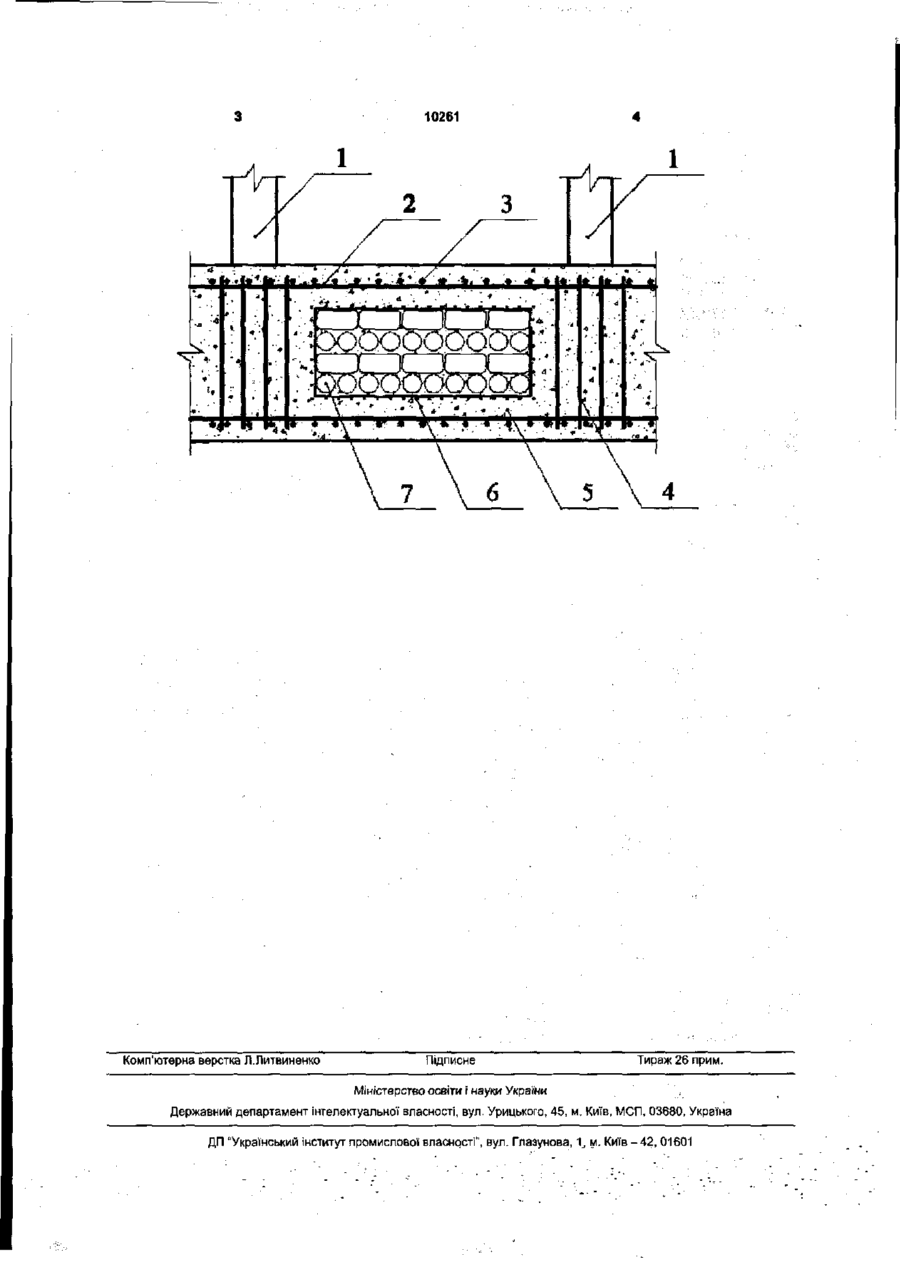

Суцільний коробчастий фундамент, який складається з повздовжніх і поперечних арматурних стержнів, бетону, в якому створені пустоти, який відрізняється тим, що в середніх по висоті і в плані частинах фундаменту встановлені каркаси з тонкої арматурної сітки, які заповнені закупореною тарою. Корисна модель відноситься до будівництва, зокрема до суцільних фундаментів, що застосовуються при слабких ґрунтах і значних навантаженнях. До таких конструкцій пред'являють вимоги високої жорсткості і надійності. Проте суцільні плитові фундаменти мають надзвичайну матеріалоємність по прокату і, особливо, по бетону. Цю проблему частково вирішує застосування суцільних коробчастих фундаментів [див книгу А.Я Барашиков, Л.М. Будинкова, Л.В Кузнецов, Є Ф. Лисенко, І.О. Русинов "Залізобетонні конструкції", К Вища школа, 1995, стор.370], в яких у середніх по висоті і відносно несучих стін об'ємах фундаменту за допомогою додаткової опалубки утворюють пустоти. Конструктивна та розрахункова схема арматури залишається не змінною порівняно з суцільним плитовим фундаментом. Коробчастий фундамент характеризується високою жорсткістю, значною економією бетонної суміші. Проте, що до витрат матеріалів опалубки, технологічності та організації процесу, така конструкція має суттєві недопіки. По-перше ціна матеріалів і трудомісткість процесу облаштування опалубки внутрішніх пустот виявляються не тільки співмірними, а навіть значно більшими ніж облаштування основної "зовнішньої" опалубки Для внутрішньої' опалубки потрібно використовувати якісну деревину, створюючи щільні поверхні, інакше цементне молоко витікаючи через нещільності у внутрішні пустоти суттєво зменшить міцність бетону. Крім того облаштування внутрішньої опалубки значно розриває в часі процес бетонування, що збільшує загрозу створення горизонтального плоского розриву між нижнім і верхнім шаром бетону Перелічені недоліки обумовлюють те, що коробчаті фундаменти фактично не використовуються в будівельній практиці Задачею корисної моделі є створення високо технологічної конструкції суцільного коробчастого фундаменту з малими витратами опалубки, що забезпечить широке впровадження цього типу фундаментів, а від так суттєву до 15-20% економію бетону, а також утилізацію використаної тари скляної', пластикової і металевої. Задача вирішується завдяки тому, що пустоти у суцільному плитовому фундаменті утворюються шляхом закладання у бетонну суміш використаної закупореної скляної, металевої чи пластикової' тари. Для утримання тари в проектному положенні її встановлюють в короба з тонкої арматурної сітки. Окрім суттєвого зниження витрат матеріалу та праці на облаштування внутрішньої' опалубки, в запропонованій конструкції утилізується використана тара Використання тари забезпечує умови для зміцнення конструкції', пустоти в бетоні мають округлі плавні форми, що не призводить до концентрації механічних напружень. Крім того бетон не втрачає міцності в наслідок витікання цементного молока в пустоти На кресленні зображений суцільний коробчастий фундамент який складається з повздовжніх (2), поперечних (3), вертикальних (4) арматурних стержнів, бетонної суміші (5) і каркасу (6) з арматурної сітки заповненого закупореною тарою (7). В місцях опирання несучих стін (1) на фундамент бетонна суміш укладена на всю висоту фундаменту. CD 10261 1 ••••.:^r..t-.i'V. Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український Інститут промислової власнрсті", вул. Глазунова, 1_, м. Київ - 4 2 , 01601
