Пристрій для оперативної герметизації

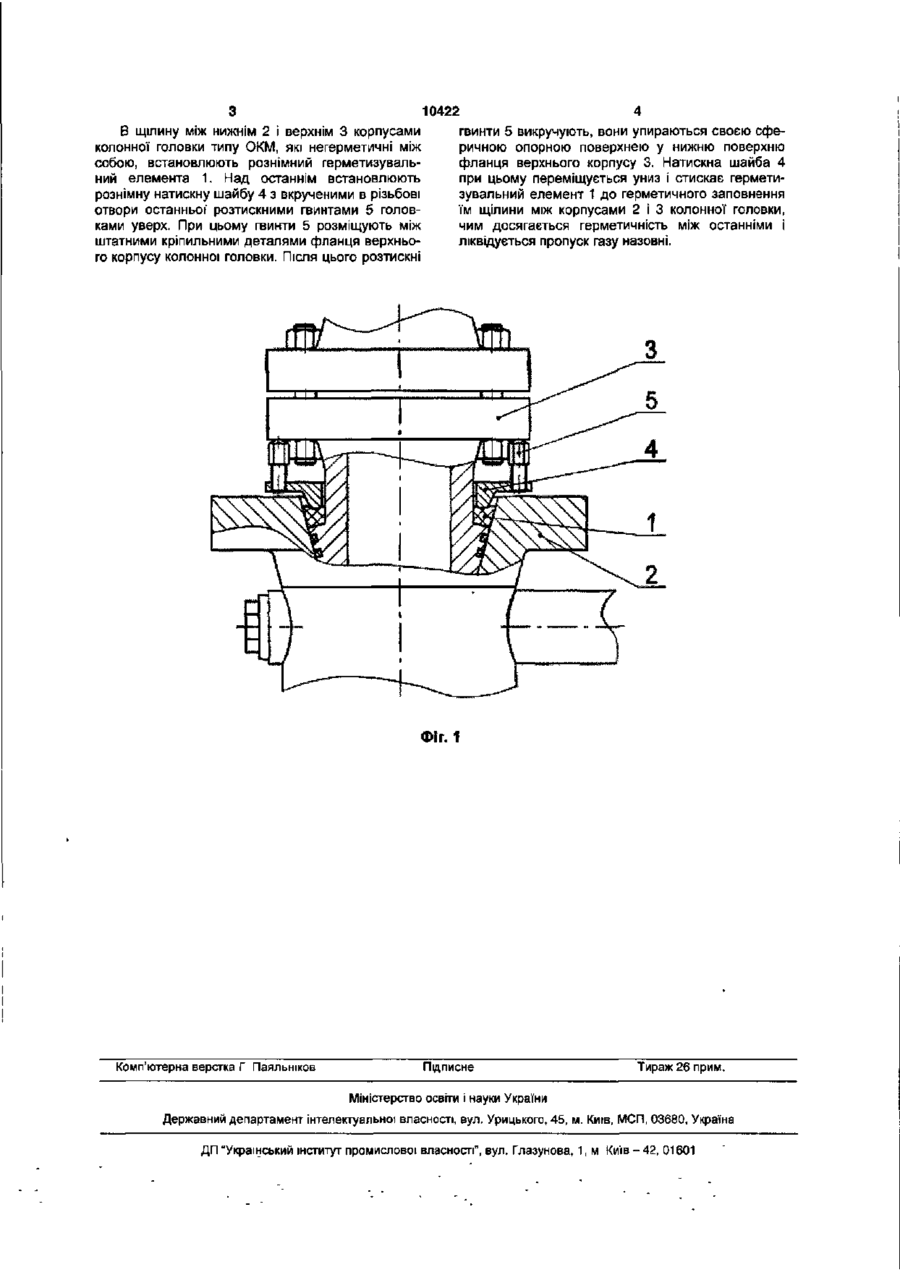

Пристрій для оперативної герметизації, який містить рознімний герметизувальний елемент та рознімну натискну шайбу, який відрізняється тим, що рознімна натискна шайба розташована над герметизувальним елементом та має розтискні гвинти, які розташовані на шайбі рівномірно по колу, в шайбі рівномірно по колу виконані різьбові отвори, розтискні гвинти встановлені в різьбових отворах шайби. ності між корпусами колонної головки типу ОКМ. Поставлене завдання вирішується за рахунок того, що в пристрої для оперативної герметизації, який містить рознімний герметизувальний елемент та рознімну натискну шайбу, новим є те, що рознімна натискна шайба розташована над герметизувальним елементом та споряджена розтискними гвинтами, які розміщені на шайбі рівномірно по колу, в шайбі рівномірно по колу виконані різьбові отвори, розтискні гвинти встановлені в різьбових отворах шайби. За рахунок того що герметизувальний елемент і натискна шайба виконані рознімними, пристрій може бути оперативно встановлений, закріплений і приведений в дію (герметизація щілини між корпусами колонної головки типу ОКМ) на гирловому обладнанні свердловини. На фіг.1 зображений пристрій, що пропонується, встановлений на гирловому обладнанні. Пристрій для оперативної герметизації (далі за текстом - пристрій) містить рознімний герметизувальний елемент 1, який розміщений в щілині між нижнім 2 і верхнім 3 корпусами колонної головки типу ОКМ. Над герметизувальним елементом 1 розташована рознімна натискна шайба 4. В різьбових отворах шайби 4, що виконані рівномірно по колу, встановлені розтискні гвинти 5. Головки гвинтів 5 торкаються своєю сферичною опорною поверхнею нижньої поверхні фланця верхнього корпусу 3 між штатними кріпильними деталями фланця. Пристрій працює наступним чином. CM CM 10422 В щілину між нижнім 2 і верхнім 3 корпусами колонної головки типу ОКМ, які негерметичні між собою, встановлюють рознімний герметизувальний елемента 1. Над останнім встановлюють рознімну натискну шайбу 4 з вкрученими в різьбові отвори останньої' розтискними гвинтами 5 головками уверх. При цьому гвинти 5 розміщують між штатними кріпильними деталями фланця верхнього корпусу колонної головки. Після ЦЬОГО розтискні гвинти 5 викручують, вони упираються своєю сферичною опорною поверхнею у нижню поверхню фланця верхнього корпусу 3. Натискна шайба 4 при цьому переміщується униз і стискає герметизувальний елемент 1 до герметичного заповнення їм щілини між корпусами 2 і 3 колонної головки, чим досягається герметичність між останніми і ліквідується пропуск газу назовні. ФІГ. 1 Комп'ютерна верстка Г Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
