Пристрій для герметизації міжтрубного простору

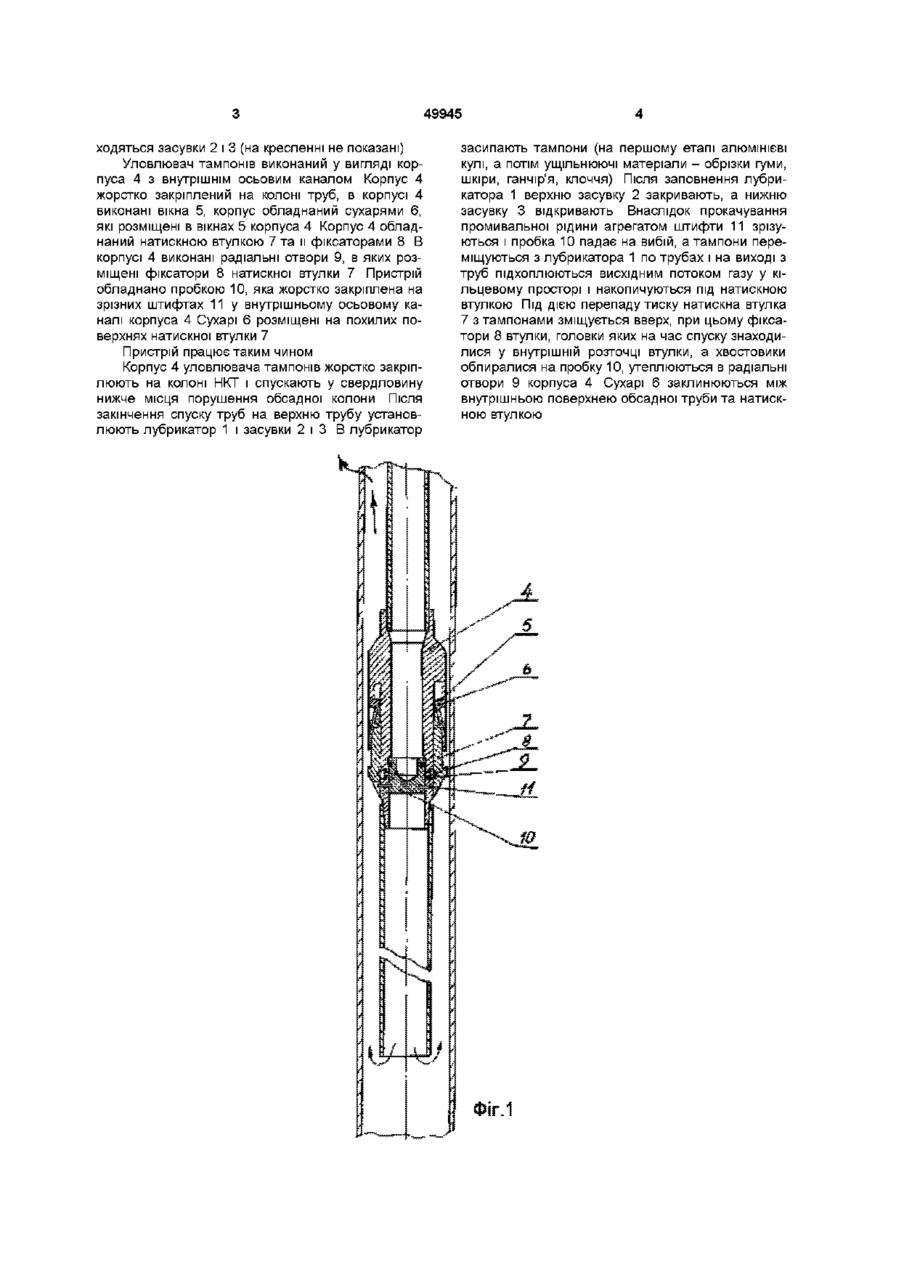

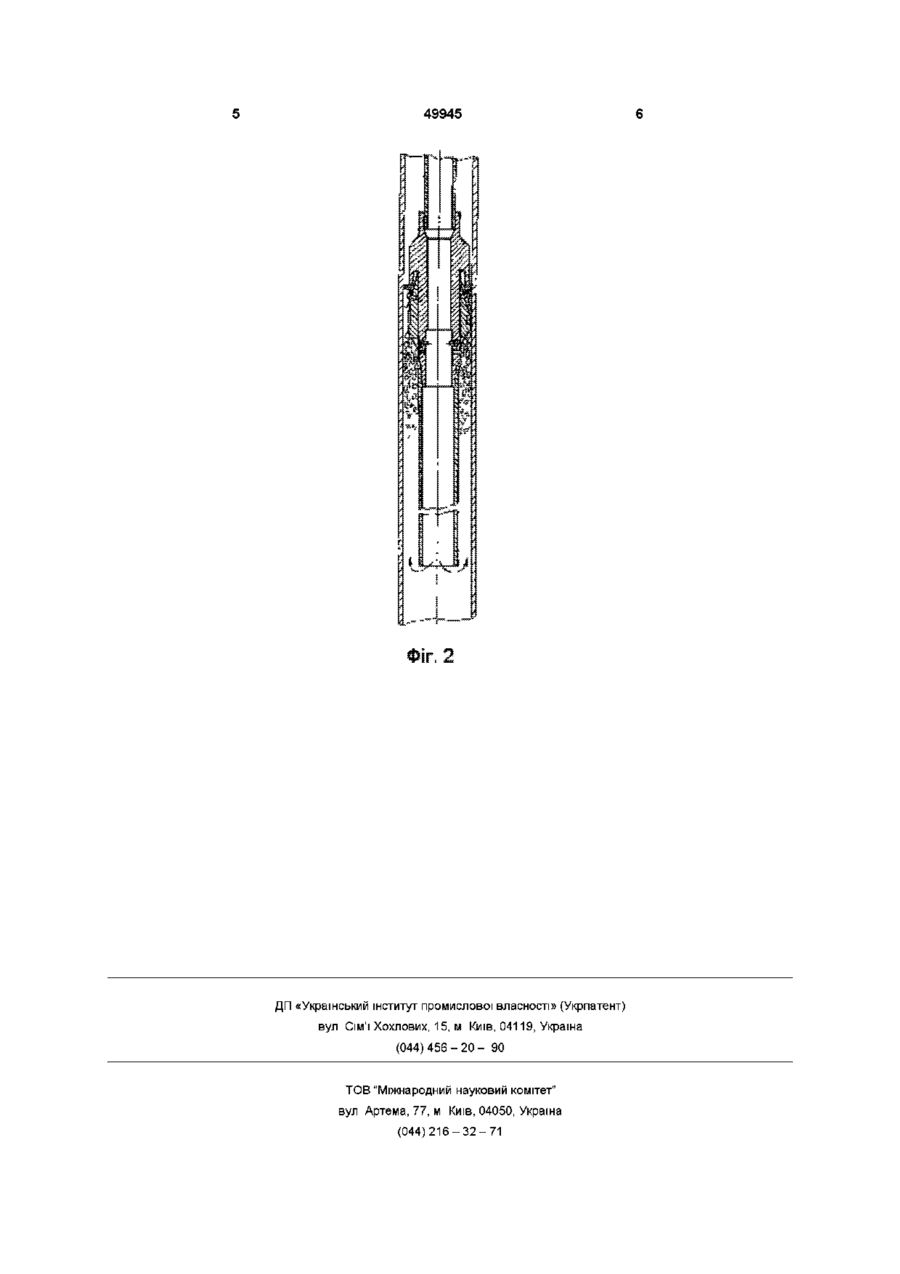

Пристрій для герметизації міжтрубного простору, що складається з лубрикатора та уловлювача тампонів, який відрізняється тим, що уловлювач тампонів виконаний в вигляді корпусу з внутрішнім осьовим каналом, корпус жорстко закріплений на колоні труб, в корпусі виконані вікна, корпус обладнаний сухарями, що розміщені в вікнах корпусу з можливістю радіального переміщення, корпус обладнаний натискною втулкою і її фіксаторами, сухарі розміщені на похилих поверхнях натискної втулки, в корпусі виконані радіальні отвори, в яких розміщені фіксатори натискної втулки, пристрій обладнаний пробкою, яка жорстко закріплена на зрізних штифтах у внутрішньому осьовому каналі корпуса Винахід відноситься до буріння і може бути використаний при ліквідації відкритих фонтанів в свердловинах при наявності грифонів, ліквідації перетоків нафти і газу через порушення, розриви обсадних колон Відомо про пристрій для герметизації міжтрубного простору, що складається з лубрикатора та уловлювача тампонів, В зазначеному пристрої уловлювач тампонів виконаний у вигляді решітки пакерної При використанні цієї пакерної решітки для утворення пробки в міжтрубному просторі виникає повздожнє (осьове) навантаження на колону труб від перепаду тиску на утвореній пробці В основу винаходу поставлене завдання удосконалення пристрою для герметизації міжтрубного простору, в якому за рахунок зміни конструкій уловлювача тампонів забезпечується зняття повздожнього (осьового) навантаження на колону труб, що дозволяє підвищити надійність роботи пристрою Поставлене завдання вирішується за рахунок того, що в пристрої для герметизації міжтрубного простору, що складається з лубрикатора та уловлювача тампонів, новим є те, що уловлювач тампонів виконаний в вигляді корпусу з внутрішнім осьовим каналом, корпус жорстко закріплений на колоні труб, в корпусі виконані вікна, корпус обладнаний сухарями, що розміщені в вікнах корпуса з можливістю радіального переміщення, корпус обладнаний натискною втулкою і її фіксаторами, сухарі розміщені на похилих поверхнях натискної втулки, в корпусі виконані радіальні отвори, в яких розміщені фіксатори натискної втулки, пристрій обладнаний пробкою, яка жорстко закріплена на зрізних штифтах у внутрішньому осьовому каналі корпуса Пробка у внутрішньому осьовому каналі корпуса герметизує внутрішню порожнину труб, на яких спускається уловлювач тампонів в свердловину, і крім того, до моменту зрізки штифтів є опорою фіксаторам Фіксатори втулки запобігають несанкціонованому зміщенню втулки На фіг 1 показаний пристрій для герметизації міжтрубного простору на момент його спуску в свердловину, на фіг 2 - після фіксації сухарів проміж внутрішньою поверхнею обсадної труби і натискною втулкою Лубрикатор 1 (на кресленні не показаний), що входить до складу пристрою, установлюється на колоні бурильних або насосно-компресорних (НКТ) труб і являє собою порожнину для засипання тампонуючих матеріалів Над і під лубрикатором зна О ю 49945 ходяться засувки 2 і 3 (на кресленні не показані) Уловлювач тампонів виконаний у вигляді корпуса 4 з внутрішнім осьовим каналом Корпус 4 жорстко закріплений на колоні труб, в корпусі 4 виконані вікна 5, корпус обладнаний сухарями 6, які розміщені в вікнах 5 корпуса 4 Корпус 4 обладнаний натискною втулкою 7 та м фіксаторами 8 В корпусі 4 виконані радіальні отвори 9, в яких розміщені фіксатори 8 натискної втулки 7 Пристрій обладнано пробкою 10, яка жорстко закріплена на зрізних штифтах 11 у внутрішньому осьовому каналі корпуса 4 Сухарі 6 розміщені на похилих поверхнях натискної втулки 7 Пристрій працює таким чином Корпус 4 уловлювача тампонів жорстко закріплюють на колоні НКТ і спускають у свердловину нижче місця порушення обсадної колони Після закінчення спуску труб на верхню трубу установлюють лубрикатор 1 і засувки 2 і З В лубрикатор засипають тампони (на першому етапі алюмінієві кулі, а потім ущільнюючі матеріали - обрізки гуми, шкіри, ганчір'я, клоччя) Після заповнення лубрикатора 1 верхню засувку 2 закривають, а нижню засувку 3 відкривають Внаслідок прокачування промивальної рідини агрегатом штифти 11 зрізуються і пробка 10 падає на вибій, а тампони переміщуються з лубрикатора 1 по трубах і на виході з труб підхоплюються висхідним потоком газу у кільцевому просторі і накопичуються під натискною втулкою Під ДІЄЮ перепаду тиску натискна втулка 7 з тампонами зміщується вверх, при цьому фіксатори 8 втулки, головки яких на час спуску знаходилися у внутрішній розточці втулки, а хвостовики обпиралися на пробку 10, утеплюються в радіальні отвори 9 корпуса 4 Сухарі 6 заклинюються між внутрішньою поверхнею обсадної труби та натискною втулкою 49945 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
