Лічильник кількості текучого середовища

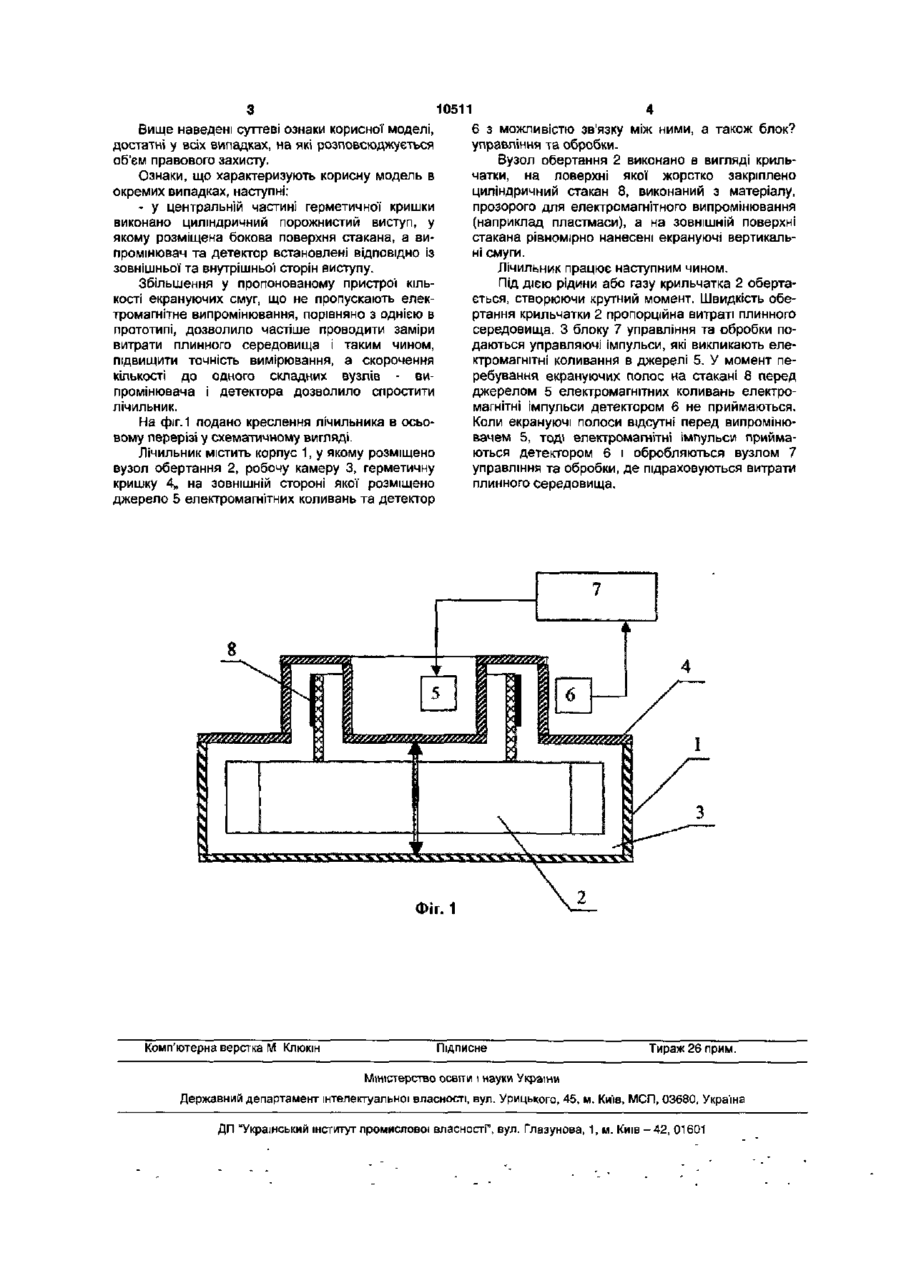

1. Лічильник кількості текучого середовища, що містить корпус, у якому розміщено вузол обертання під натиском вимірюваного середовища, герметичну кришку, на зовнішній стороні якої встановлені джерело електромагнітних коливань та детектор з можливістю зв'язку між ними, та блок обробки та керування, який відрізняється тим, що вузол обертання виконано у вигляді крильчатки, на поверхні якої жорстко закріплено циліндричний стакан, виконаний з матеріалу прозорого для електромагнітного випромінювання, а на зовнішній поверхні стакана рівномірно нанесені екрануючі вертикальні смуги. 2. Лічильник за п.1, який відрізняється тим, що у центральній частині герметичної кришки виконано циліндричний порожнистий виступ, у якому розміщена бокова поверхня стакана, а випромінювач та детектор встановлені відповідно із зовнішньої та внутрішньої сторін виступу. Корисна модель належить до галузі приладобудування і призначена для визначення витрати плинного середовища, наприклад води або газу. - складну конструкцію за рахунок необхідності двох джерел електромагнітних коливань та двох детекторів. В основу винаходу поставлено задачу створити такий лічильник кількості плинного середовища, в якому шляхом виконання вузла обертання у вигляді крильчатки, на поверхні якої жорстко закріплено циліндричний стакан з рівномірно розміщеними на його поверхні екрануючими вертикальними смугами, дозволило б підвищити дискретність замірів І, таким чином, підвищити його точність, а кількість джерел електромагнітних коливань та детекторів скоротити до одного, тобто спростити лічильник. Поставлена задача вирішується тим, що в лічильник витрати плинного середовища, що містить корпус, у якому розміщено вузол обертання під натиском середовища, що вимірюється, герметичну кришку, на зовнішній стороні якої встановлені джерело електромагнітних коливань та детектор з можливістю зв'язку між ними, та блок обробки та управління, уведені наступні істотні ознаки, які відрізняються від прототипу. У лічильнику вузол обертання виконано у вигляді крильчатки, на поверхні якої жорстко закріплено циліндричний стакан, виконаний з матеріалу прозорого для електромагнітного випромінювання, а на зовнішній поверхні стакана рівномірно нанесені екрануючі вертикальні смуги. Відомий ЛІЧИЛЬНИК за патентом № 882 на ко рисну модель, М. кл. G01F 30, опублікований 16.07.2001. Цей лічильник як і той, що заявляється, містить корпус, робочу камеру, герметичну кришку, випромінювач, детектор, блок управління та обробки (електронний відсік). Недоліком цього лічильника є те, що він має недостатню точність за рахунок малої дискретності замірів та складну конструкцію. Найближчим за сукупністю ознак до запропонованого лічильника є лічильник за патентом № 883 на корисну модель, М.кл. G 01F3VO0, опубл. 16.07.2001. Відомий ЛІЧИЛЬНИК, ЯК І ТОЙ, ЩО пропонується, містить корпус, вузол обертання, герметичну кришку, на зовнішній стороні якої установлені випромінювач (джерело електромагнітних коливань), детектор, блок обробки та управління. Крім того відомий пристрій має датчик у вигляді заслінки, а кількість випромінювачів та детекторів у ньому повинно бути щонайменше по два. Відомий ЛІЧИЛЬНИК має наступні недоліки: - недостатню точність вимірювання за рахунок невеликої дискретності замірів; ю о Вище наведені суттєві ознаки корисної моделі, достатні у всіх випадках, на які розповсюджується об'єм правового захисту. Ознаки, що характеризують корисну модель в окремих випадках, наступні: - у центральній частині герметичної кришки виконано циліндричний порожнистий виступ, у якому розміщена бокова поверхня стакана, а випромінювач та детектор встановлені відповідно із зовнішньої та внутрішньої сторін виступу. Збільшення у пропонованому пристрої кількості екрануючих смуг, що не пропускають електромагнітне випромінювання, порівняно з однією в прототипі, дозволило частіше проводити заміри витрати плинного середовища і таким чином, підвищити точність вимірювання, а скорочення кількості до одного складних вузлів - випромінювача і детектора дозволило спростити лічильник. На фіг. 1 подано креслення лічильника в осьовому перерізі у схематичному вигляді. Лічильник містить корпус 1, у якому розміщено вузол обертання 2, робочу камеру 3, герметичну кришку 4„ на зовнішній стороні якої розміщено джерело 5 електромагнітних коливань та детектор 10511 6 з можливістю зв'язку між ними, а також блок? управління та обробки. Вузол обертання 2 виконано в вигляді крильчатки, на поверхні якої жорстко закріплено циліндричний стакан 8, виконаний з матеріалу, прозорого для електромагнітного випромінювання (наприклад пластмаси), а на зовнішній поверхні стакана рівномірно нанесені екрануючі вертикальні смуги. Лічильник працює наступним чином. Під дією рідини або газу крильчатка 2 обертається, створюючи крутний момент. Швидкість обертання крильчатки 2 пропорційна витраті плинного середовища. З блоку 7 управління та обробки подаються управляючі імпульси, які викликають електромагнітні коливання в джерелі 5. У момент перебування екрануючих полос на стакані 8 перед джерелом 5 електромагнітних коливань електромагнітні імпульси детектором 6 не приймаються. Коли екрануючі полоси відсутні перед випромінювачем 5, тоді електромагнітні імпульси приймаються детектором 6 і обробляються вузлом 7 управління та обробки, де підраховуються витрати плинного середовища. ФІГ. 1 Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
