G01F 1/115 — з магнітною або електромагнітної зв’язком з індикаторним приладом

Номер патенту: 101147

Опубліковано: 11.03.2013

Автори: Філіпчук Степан Павлович, Філіпчук Сергій Сергійович

МПК: H01H 1/66, G01F 1/115, G01F 3/00 ...

Мітки: герконом, лічильник, газу

Формула / Реферат:

Лічильник газу з герконом, що містить корпус, у якому установлений чутливий елемент, на валу якого розташована частина перетворювача обертів чутливого елемента в електроімпульси, електронний підсумовуючий імпульси пристрій, який відрізняється тим, що чутливий елемент виконаний у вигляді пропелерної турбіни, на валу якої укріплене зубчате колесо з мінімально можливою кількістю зубців, яке знаходиться в зчепленні з більшим по діаметру зубчатим...

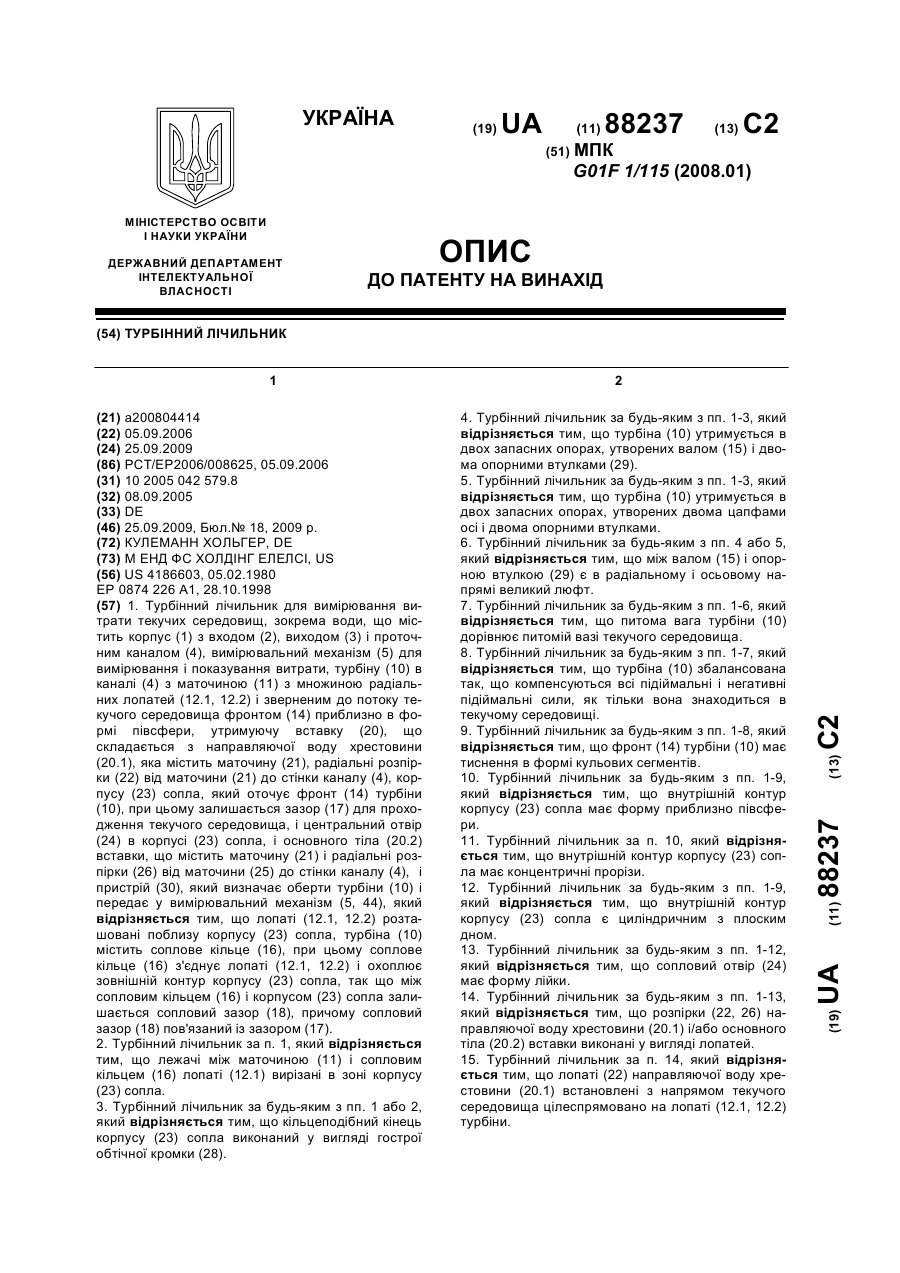

Номер патенту: 88237

Опубліковано: 25.09.2009

Автор: Кулеманн Хольгер

МПК: G01F 1/115

Мітки: лічильник, турбінний

Формула / Реферат:

1. Турбінний лічильник для вимірювання витрати текучих середовищ, зокрема води, що містить корпус (1) з входом (2), виходом (3) і проточним каналом (4), вимірювальний механізм (5) для вимірювання і показування витрати, турбіну (10) в каналі (4) з маточиною (11) з множиною радіальних лопатей (12.1, 12.2) і зверненим до потоку текучого середовища фронтом (14) приблизно в формі півсфери, утримуючу вставку (20), що складається з направляючої воду...

Номер патенту: 10511

Опубліковано: 15.11.2005

Автори: Круглов Анатолій Лук'янович, Ковінько Микола Михайлович, Свищ Володимир Митрофанович

МПК: G01F 1/115, G01F 1/10

Мітки: кількості, текучого, лічильник, середовища

Формула / Реферат:

1. Лічильник кількості текучого середовища, що містить корпус, у якому розміщено вузол обертання під натиском вимірюваного середовища, герметичну кришку, на зовнішній стороні якої встановлені джерело електромагнітних коливань та детектор з можливістю зв'язку між ними, та блок обробки та керування, який відрізняється тим, що вузол обертання виконано у вигляді крильчатки, на поверхні якої жорстко закріплено циліндричний стакан, виконаний з...

Номер патенту: 65040

Опубліковано: 15.03.2004

Автори: Онищук Володимир Петрович, Коробко Іван Васильович, Рябушко Володимир Анатолійович

МПК: G01F 1/115

Мітки: пристрій, контролю, газотурбінних, витрати, установках

Формула / Реферат:

Пристрій для контролю витрати в газотурбінних установках, що містить корпус, в якому розташовані два дифузори із запресованими в них підшипниками, які закріплені в корпусі за допомогою двох притискних кілець, крильчатка, яка вставлена в підшипники, магнітоіндукційний перетворювач, розміщений в бічній поверхні корпусу, який відрізняється тим, що крильчатка, два дифузори та підшипники розміщені в капсулі.

Номер патенту: 30647

Опубліковано: 15.12.2000

Автор: Філіпчук Степан Павлович

МПК: G01F 1/115, G01F 1/10

Мітки: рідини, лічильник, вимірювання

Формула / Реферат:

1. Лічильник вимірювання рідини, що вміщує корпус, у якому установлена турбінка з магнітами на вершинах лопатей, обчислювальний пристрій обертів турбінки, укріплений на поверхні корпуса, який відрізняється тим, що обчислювальний пристрій, який показує оберти турбінки, виконаний у виді електронного підсумовуючого пристрою, до чашечки "дорівнює" у якому підключений геркон.2. Лічильник по п. 1, який відрізняється тим, що магніт...

Номер патенту: 17938

Опубліковано: 03.06.1997

Автор: Філіпчук Степан Павлович

МПК: G01F 1/10, G01F 1/115

Мітки: газу, води, лічильник, обліку

Формула / Реферат:

Счетчик учета воды и газа, содержащий первичный чувствительный элемент в виде турбинки или крыльчатки с укрепленными на ее лопастях магнитами, установленной в трубке, в которой протекает измеряемая среда, и вторичный элемент, включающий вращательную часть с постоянным магнитом, расположенным на поверхности трубы с первичным элементом связанным с индикатором расхода измеряемой среды, отличающийся тем, что лишь на двух лопастях первичного...
