Електромагнітний фільтр-сепаратор

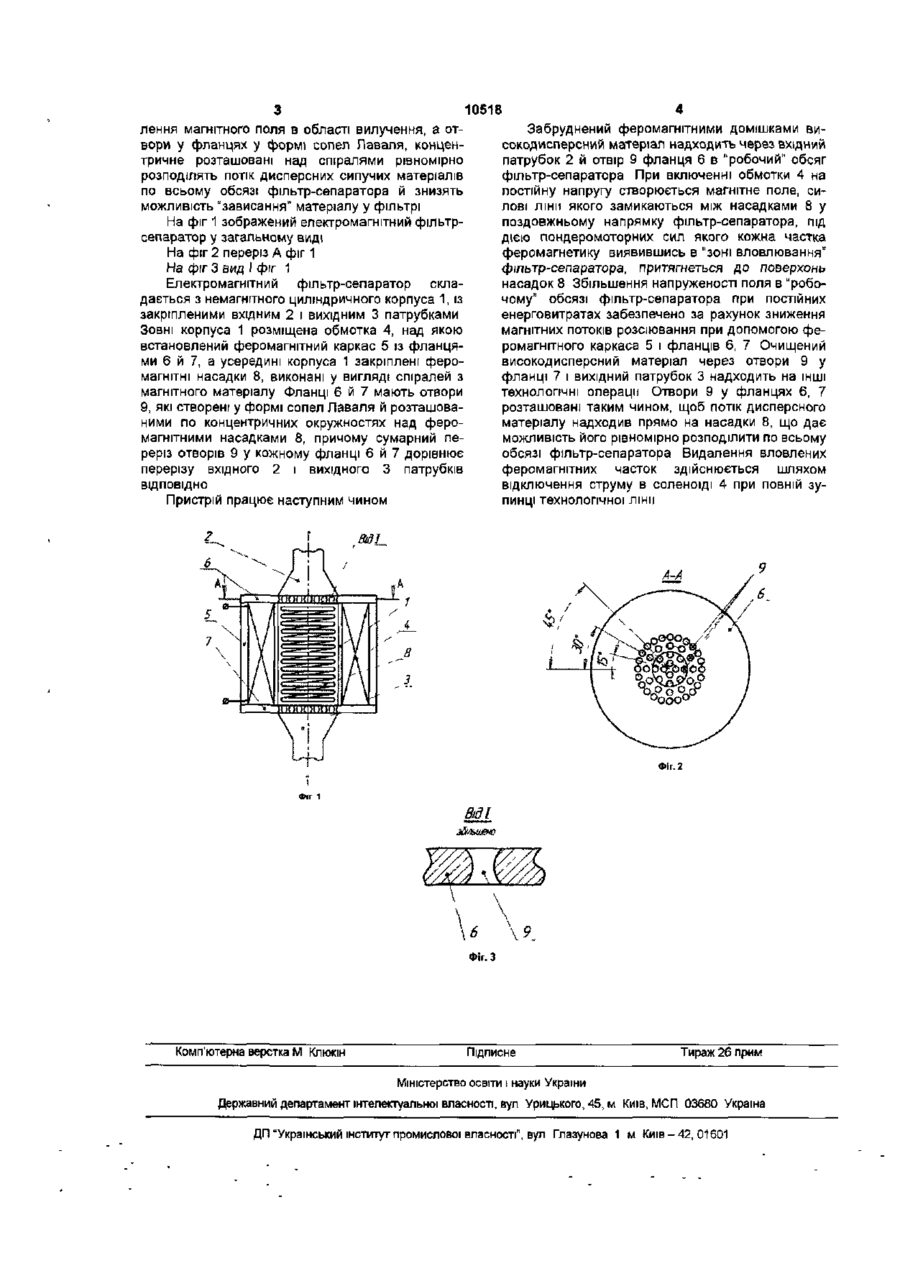

1 Електромагнітний фільтр-сепаратор, що містить циліндричний корпус із вхідним і вихідним патрубками, зовні якого розміщена обмотка, а усередині - феромагнітні насадки, виконані у вигляді спіралей з магнітного матеріалу, який Корисна модель відноситься до галузі сільського господарства, призначена для очищення дисперсних сипучих матеріалів від феромагнітних домішок, наприклад подрібненого зерна або борошна, використовуваних у харчовій промисловості Відомий пристрій містить корпус із кришками, електромагнітну систему й блок концентраторів [Ас СРСР №1018717, МПК3 В04С 5/12, ВОЗС 1/00, 1983р] Недоліком даного пристрою є те що робоча "магнітна" зона вловлювання часток мала через необгрунтоване розміщення концентраторів і втрат енергії магнітного поля, через що знижується ступінь очищення високодисперсних сипучих матеріалів Найбільш близьким технічним рішенням, обраним як прототип, є електромагнітний фільтрсепаратор, який містить циліндричний корпус із вхідним і вихідним патрубками, зовні якого розміщена обмотка, а усередині феромагнітні насадки, виконані у вигляді спіралей з магнітного матеріалу [Пат № 68105А Україна, МПК7 ВОЗС 1/02, 2004р] Але цей пристрій вимагає більших енерговитрат при очищенні дисперсних сипучих матеріалів від феромагнітних домішок через більші втрати магнітного поля В основу корисної моделі поставлена задача створення електромагнітного фільтр-сепаратора який має циліндричний феромагнітний каркас із фланцями з отворами, виконаними у вигляді сопел відрізняється тим, що поверх обмотки встановлений циліндричний феромагнітний каркас, який має фланці з отворами 2 Електромагнітний фільтр-сепаратор за п 1,який відрізняється тим, що отвори фланців виконані у вигляді сопел Лаваля і розташовані по концентричних окружностях над феромагнітними насадками 3 Електромагнітний фільтр-сепаратор за п 1,який відрізняється тим, що сумарний переріз отворів у кожному фланці дорівнює перерізу вхідного і вихідного патрубків ВІДПОВІДНО Лаваля, розміщеними симетрично спіралям, що дає можливість рівномірно розподілити потік дисперсних сипучих матеріалів по всьому обсязі фільтр-сепаратора, ліквідувати забивання сипучими матеріалами проходів, знизити енерговитрати на процес очищення за рахунок підвищення напруженості магнітного поля в зоні вловлювання й підвищити якість дисперсних сипучих матеріалів, що очищають Поставлена задача вирішується за рахунок того, що запропонований електромагнітний фільтрсепаратор містить циліндричний корпус із вхідним і вихідним патрубками, зовні якого розміщена обмотка, а усередині феромагнітні насадки, виконані у вигляді спіралей з магнітного матеріалу ВІДПОВІДНО до корисної моделі поверх обмотки встановлений циліндричний феромагнітний каркас, який має фланці з отворами Поставлена задача вирішується так само за рахунок того, що отвори фланців виконані у вигляді сопел Лаваля й розташовані по концентричних окружностях над феромагнітними насадками Поставлена задача вирішується так само за рахунок того, що сумарний переріз отворів у кожному фланці дорівнює перерізу вхідного й вихідного патрубків ВІДПОВІДНО Таким чином, використання електромагнітного фільтр-сепаратора даної конструкції дозволить підвищити ступінь очищення дисперсних сипучих матеріалів від феромагнітних домішок Феромагнітний каркас дозволить знизити енерговитрати на процес уловлювання домішок за рахунок поси 00 ю 10518 лення магнітного поля в області вилучення, а отвори у фланцях у формі сопел Лаваля, концентричне розташовані над спіралями рівномірно розподілять потік дисперсних сипучих матеріалів по всьому обсязі фільтр-сепаратора й знизять можливість "зависання" матеріалу у фільтрі На фіг 1 зображений електромагнітний фільтрсепаратор у загальному виді На фіг 2 переріз А фіг 1 На фіг 3 вид І фіг 1 Електромагнітний фільтр-сепаратор складається з немагнітного циліндричного корпуса 1, із закріпленими вхідним 2 і вихідним 3 патрубками Зовні корпуса 1 розміщена обмотка 4, над якою встановлений феромагнітний каркас 5 із фланцями 6 й 7, а усередині корпуса 1 закріплені феромагнітні насадки 8, виконані у вигляді спіралей з магнітного матеріалу Фланці 6 й 7 мають отвори 9, які створені у формі сопел Лаваля й розташованими по концентричних окружностях над феромагнітними насадками 8, причому сумарний переріз отворів 9 у кожному фланці 6 й 7 дорівнює перерізу вхідного 2 і вихідного 3 патрубків ВІДПОВІДНО Пристрій працює наступним чином Забруднений феромагнітними домішками високодисперсний матеріал надходить через вхідний патрубок 2 й отвір 9 фланця 6 в "робочий" обсяг фільтр-сепаратора При включенні обмотки 4 на постійну напругу створюється магнітне поле, силові ліни якого замикаються між насадками 8 у поздовжньому напрямку фільтр-сепаратора, під дією пондеромоторних сил якого кожна частка феромагнетику виявившись в "зоні вловлювання" фільтр-сепаратора, притягнеться до поверхонь насадок 8 Збільшення напруженості поля в "робочому" обсязі фільтр-сепаратора при постійних енерговитратах забезпечено за рахунок зниження магнітних потоків розсіювання при допомогою феромагнітного каркаса 5 і фланців 6, 7 Очищений високодисперсний матеріал через отвори 9 у фланці 7 і вихідний патрубок 3 надходить на ІНШІ технологічні операції Отвори 9 у фланцях 6, 7 розташовані таким чином, щоб потік дисперсного матеріалу надходив прямо на насадки 8, що дає можливість його рівномірно розподілити по всьому обсязі фільтр-сепаратора Видалення вловлених феромагнітних часток здійснюється шляхом відключення струму в соленоїді 4 при повній зупинці технологічної лінії ВІЗІ Фіг. 2 Віді Комп'ютерна верстка М Кпюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м Київ, МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова 1 м Київ-42, 01601
