Сукупність елементів установки лічильника води

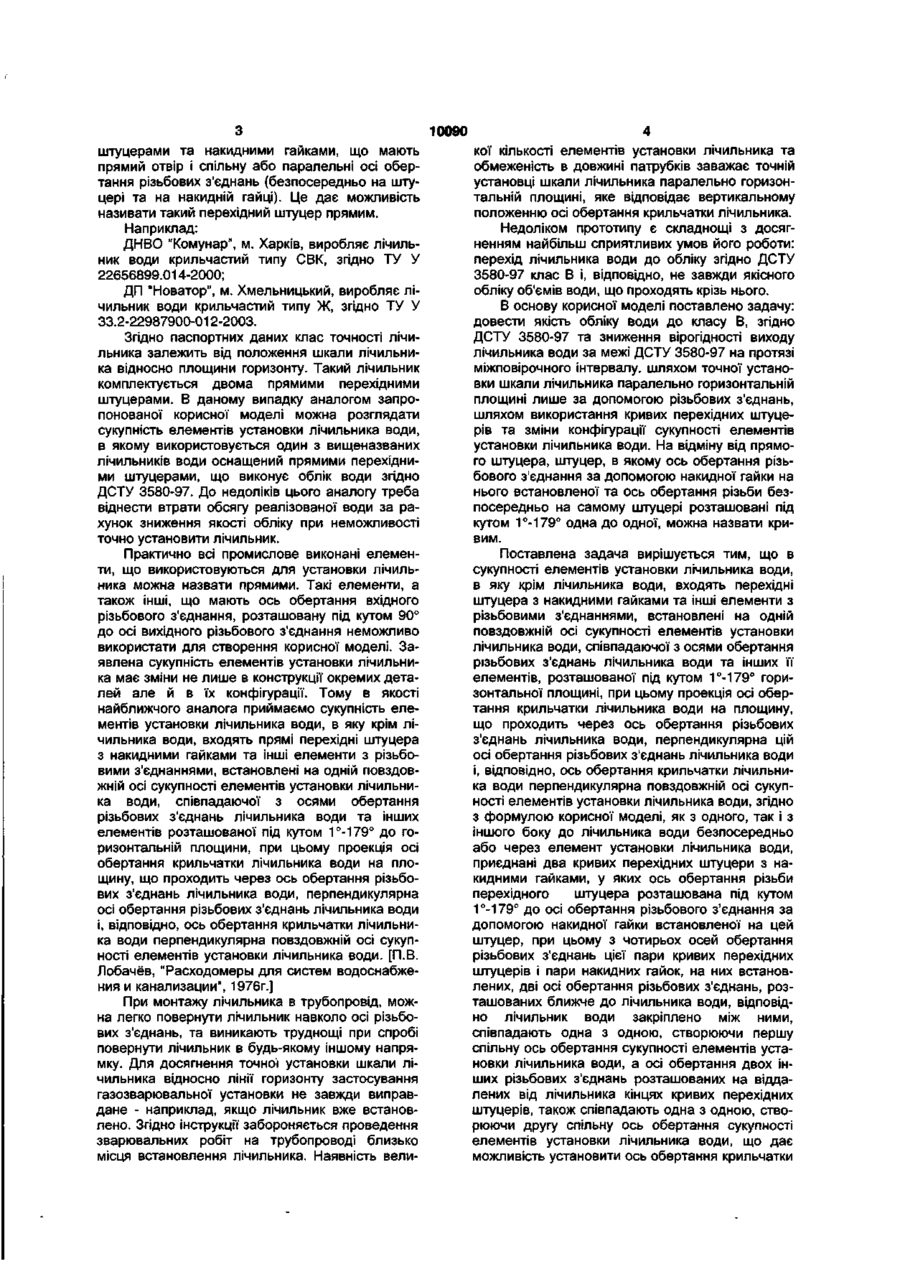

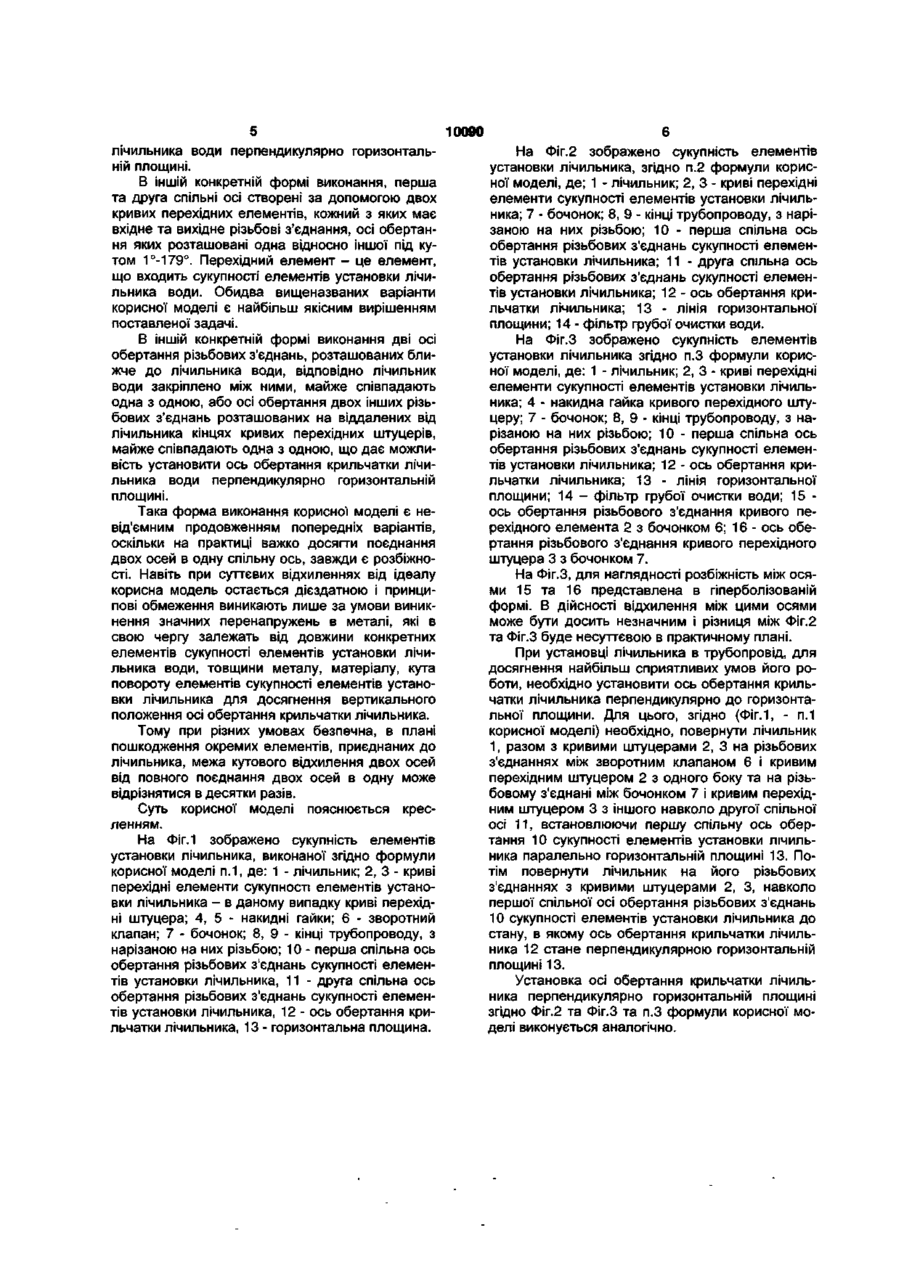

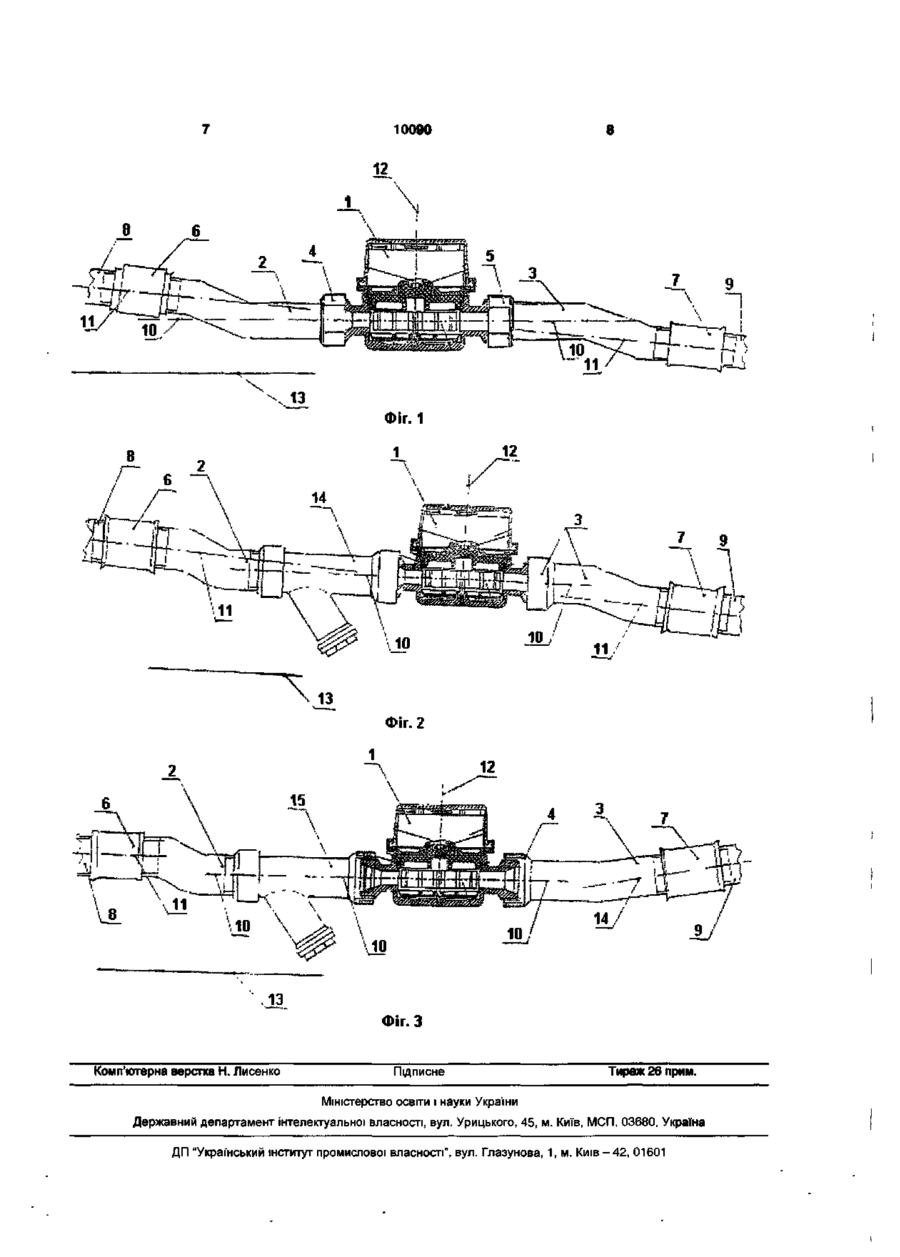

1. Сукупність елементів установки лічильника води, в яку крім лічильника води входять прямі перехідні штуцери з накидними гайками та інші елементи з різьбовими з'єднаннями, що встановлені на одній повздовжній осі сукупності елементів установки лічильника води, співпадаючої з осями обертання різьбових з'єднань лічильника води та інших її елементів, розташованої під кутом 1°-179° до горизонтальної площини, при цьому проекція осі обертання крильчатки лічильника води на площину, що проходить через вісь обертання різьбових з'єднань лічильника води, перпендикулярна осі обертання різьбових з'єднань лічильника води і відповідно вісь обертання крильчатки лічильника води перпендикулярна повздовжній осі сукупності елементів установки лічильника води, який відрізняється тим, що як з одного, так і з іншого боку до лічильника води безпосередньо або через елемент установки лічильника води приєднані два кривих перехідних штуцери з накидними гайками, у яких вісь обертання різьби перехідного штуцера розташована під кутом 1°-179° до осі обертання різьбового з'єднання за допомогою накидної гайки, встановленої на цей штуцер, при цьому з чотирьох осей обертання різьбових з'єднань цієї пари кривих перехідних штуцерів і пари накидних гайок, на них встановлених, дві осі обертання різьбових з'єднань, розташованих ближче до лічильника води, відповідно лічильник води закріплено між ними, співпадають одна з одною, створюючи першу спільну вісь обертання сукупності елементів установки лічильника води, а осі обертання двох інших різьбових з'єднань, розташованих на віддалених від лічильника кінцях кривих перехідних штуцерів, також співпадають одна з одною, створюючи другу спільну вісь обертання сукупності елементів установки лічильника води, що дає можливість установити вісь обертання крильчатки лічильника води перпендикулярно горизонтальній площині. 2. Сукупність елементів установки лічильника води за п.1, який відрізняється тим, що перша та друга спільні осі створені за допомогою двох кривих перехідних елементів, кожний з яких має вхідне та вихідне різьбові з'єднання, осі обертання яких розташовані одна відносно іншої під кутом 1°-179°. 3. Сукупність елементів установки лічильника води за пп.1, 2, який відрізняється тим, що дві осі обертання різьбових з'єднань, розташованих ближче до лічильника води, відповідно лічильник води закріплено між ними, майже співпадають одна з одною, або осі обертання двох інших різьбових з'єднань, розташованих на віддалених від лічильника кінцях кривих перехідних штуцерів, майже співпадають одна з одною, що дає можливість встановити вісь обертання крильчатки лічильника води перпендикулярно горизонтальній площині. о> О) Корисна модель відноситься до галузі водопостачання, а саме - обліку води. Вона може бути застосована при установці лічильника води (далі - лічильника), з використанням перехідних штуцерів на різьбових з'єднаннях. В основному - в побутовому секторі та на підприємствах, де обсяги споживання води невеликі. Основним її при значенням є підвищення якості обліку води за рахунок точної установки лічильника. Як правило, сукупність елементів установки лічильника включає: саме лічильник, два прямих перехідних штуцера з накидними гайками, бочонки, зворотний клапан, фільтр грубої очистки, запірну арматуру, приварний патрубок, стояк. Лічильник продається в комплекті з перехідними 10090 штуцерами та накидними гайками, що мають прямий отвір і спільну або паралельні осі обертання різьбових з'єднань (безпосередньо на штуцері та на накидній гайці). Це дає можливість називати такий перехідний штуцер прямим. Наприклад: ДНВО "Комунар", м. Харків, виробляє лічильник води крильчастий типу СВК, згідно ТУ У 22656899.014-2000; ДП "Новатор", м. Хмельницький, виробляє лічильник води крильчастий типу Ж, згідно ТУ У 33.2-22987900-012-2003. Згідно паспортних даних клас точності лічильника залежить від положення шкали лічильника відносно площини горизонту. Такий лічильник комплектується двома прямими перехідними штуцерами. В даному випадку аналогом запропонованої корисної моделі можна розглядати сукупність елементів установки лічильника води, в якому використовується один з вищеназваних лічильників води оснащений прямими перехідними штуцерами, що виконує облік води згідно ДСТУ 3580-97. До недоліків цього аналогу треба віднести втрати обсягу реалізованої води за рахунок зниження якості обліку при неможливості точно установити лічильник. Практично всі промислове виконані елементи, що використовуються для установки лічильника можна назвати прямими. Такі елементи, а також інші, що мають ось обертання вхідного різьбового з'єднання, розташовану під кутом 90° до осі вихідного різьбового з'єднання неможливо використати для створення корисної моделі. Заявлена сукупність елементів установки лічильника має зміни не лише в конструкції окремих деталей але й в їх конфігурації. Тому в якості найближчого аналога приймаємо сукупність елементів установки лічильника води, в яку крім лічильника води, входять прямі перехідні штуцера з накидними гайками та інші елементи з різьбовими з'єднаннями, встановлені на одній повздовжній осі сукупності елементів установки лічильника води, співпадаючої з осями обертання різьбових з'єднань лічильника води та інших елементів розташованої під кутом 1°-179° до горизонтальній площини, при цьому проекція осі обертання крильчатки лічильника води на площину, що проходить через ось обертання різьбових з'єднань лічильника води, перпендикулярна осі обертання різьбових з'єднань лічильника води і, відповідно, ось обертання крильчатки лічильника води перпендикулярна повздовжній осі сукупності елементів установки лічильника води. [П.В. Лобачёв, "Расходомеры для систем водоснабжения и канализации", 1976г.] При монтажу лічильника в трубопровід, можна легко повернути лічильник навколо осі різьбових з'єднань, та виникають труднощі при спробі повернути лічильник в будь-якому іншому напрямку. Для досягнення точної установки шкали лічильника відносно лінії горизонту застосування газозварювальної установки не завжди виправдане - наприклад, якщо лічильник вже встановлено. Згідно інструкції забороняється проведення зварювальних робіт на трубопроводі близько місця встановлення лічильника. Наявність вели кої кількості елементів установки лічильника та обмеженість в довжині патрубків заважає точній установці шкали лічильника паралельно горизонтальній площині, яке відповідає вертикальному положенню осі обертання крильчатки лічильника. Недоліком прототипу є складнощі з досягненням найбільш сприятливих умов його роботи: перехід лічильника води до обліку згідно ДСТУ 3580-97 клас В і, відповідно, не завжди якісного обліку об'ємів води, що проходять крізь нього. В основу корисної моделі поставлено задачу: довести якість обліку води до класу В, згідно ДСТУ 3580-97 та зниження вірогідності виходу лічильника води за межі ДСТУ 3580-97 на протязі міжповірочного інтервалу, шляхом точної установки шкали лічильника паралельно горизонтальній площині лише за допомогою різьбових з'єднань, шляхом використання кривих перехідних штуцерів та зміни конфігурації сукупності елементів установки лічильника води. На відміну від прямого штуцера, штуцер, в якому ось обертання різьбового з'єднання за допомогою накидної гайки на нього встановленої та ось обертання різьби безпосередньо на самому штуцері розташовані під кутом 1°-179° одна до одної, можна назвати кривим. Поставлена задача вирішується тим, що в сукупності елементів установки лічильника води, в яку крім лічильника води, входять перехідні штуцера з накидними гайками та інші елементи з різьбовими з'єднаннями, встановлені на одній повздовжній осі сукупності елементів установки лічильника води, співпадаючої з осями обертання різьбових з'єднань лічильника води та інших її елементів, розташованої під кутом 1°-179° горизонтальної площині, при цьому проекція осі обертання крильчатки лічильника води на площину, що проходить через ось обертання різьбових з'єднань лічильника води, перпендикулярна цій осі обертання різьбових з'єднань лічильника води і, відповідно, ось обертання крильчатки лічильника води перпендикулярна повздовжній осі сукупності елементів установки лічильника води, згідно з формулою корисної моделі, як з одного, так і з іншого боку до лічильника води безпосередньо або через елемент установки лічильника води, приєднані два кривих перехідних штуцери з накидними гайками, у яких ось обертання різьби перехідного штуцера розташована під кутом 1°-179° до осі обертання різьбового з'єднання за допомогою накидної гайки встановленої на цей штуцер, при цьому з чотирьох осей обертання різьбових з'єднань цієї пари кривих перехідних штуцерів і пари накидних гайок, на них встановлених, дві осі обертання різьбових з'єднань, розташованих ближче до лічильника води, відповідно лічильник води закріплено між ними, співпадають одна з одною, створюючи першу спільну ось обертання сукупності елементів установки лічильника води, а осі обертання двох інших різьбових з'єднань розташованих на віддалених від лічильника кінцях кривих перехідних штуцерів, також співпадають одна з одною, створюючи другу спільну ось обертання сукупності елементів установки лічильника води, що дає можливість установити ось обертання крильчатки 10090 лічильника води перпендикулярно горизонтальній площині. В іншій конкретній формі виконання, перша та друга спільні осі створені за допомогою двох кривих перехідних елементів, кожний з яких має вхідне та вихідне різьбові з'єднання, осі обертання яких розташовані одна відносно іншої під кутом 1°-179°. Перехідний елемент - це елемент, що входить сукупності елементів установки лічильника води. Обидва вищеназваних варіанти корисної моделі є найбільш якісним вирішенням поставленої задачі. В іншій конкретній формі виконання дві осі обертання різьбових з'єднань, розташованих ближче до лічильника води, відповідно лічильник води закріплено між ними, майже співпадають одна з одною, або осі обертання двох інших різьбових з'єднань розташованих на віддалених від лічильника кінцях кривих перехідних штуцерів, майже співпадають одна з одною, що дає можливість установити ось обертання крильчатки лічильника води перпендикулярно горизонтальній площині. Така форма виконання корисної моделі є невід'ємним продовженням попередніх варіантів, оскільки на практиці важко досягти поєднання двох осей в одну спільну ось, завжди є розбіжності. Навіть при суттєвих відхиленнях від ідеалу корисна модель остається дієздатною і принципові обмеження виникають лише за умови виникнення значних перенапружень в металі, які в свою чергу залежать від довжини конкретних елементів сукупності елементів установки лічильника води, товщини металу, матеріалу, кута повороту елементів сукупності елементів установки лічильника для досягнення вертикального положення осі обертання крильчатки лічильника. Тому при різних умовах безпечна, в плані пошкодження окремих елементів, приєднаних до лічильника, межа кутового відхилення двох осей від повного поєднання двох осей в одну може відрізнятися в десятки разів. Суть корисної моделі пояснюється кресленням. На Фіг.1 зображено сукупність елементів установки лічильника, виконаної згідно формули корисної моделі п.1, де: 1 - лічильник; 2, 3 - криві перехідні елементи сукупності елементів установки лічильника - в даному випадку криві перехідні штуцера; 4, 5 - накидні гайки; 6 - зворотний клапан; 7 - бочонок; 8, 9 - кінці трубопроводу, з нарізаною на них різьбою; 10 - перша спільна ось обертання різьбових з'єднань сукупності елементів установки лічильника, 11 - друга спільна ось обертання різьбових з'єднань сукупності елементів установки лічильника, 12 - ось обертання крильчатки лічильника, 13 - горизонтальна площина. На Фіг.2 зображено сукупність елементів установки лічильника, згідно п.2 формули корисної моделі, де; 1 - лічильник; 2, 3 - криві перехідні елементи сукупності елементів установки лічильника; 7 - бочонок; 8, 9 - кінці трубопроводу, з нарізаною на них різьбою; 10 - перша спільна ось обертання різьбових з'єднань сукупності елементів установки лічильника; 11 - друга спільна ось обертання різьбових з'єднань сукупності елементів установки лічильника; 12 - ось обертання крильчатки лічильника; 13 - лінія горизонтальної площини; 14 - фільтр грубої очистки води. На Фіг.З зображено сукупність елементів установки лічильника згідно п.З формули корисної моделі, де: 1 - лічильник; 2, 3 - криві перехідні елементи сукупності елементів установки лічильника; 4 - накидна гайка кривого перехідного штуцеру; 7 - бочонок; 8, 9 - кінці трубопроводу, з нарізаною на них різьбою; 10 - перша спільна ось обертання різьбових з'єднань сукупності елементів установки лічильника; 12 - ось обертання крильчатки лічильника; 13 - лінія горизонтальної площини; 14 - фільтр грубої очистки води; 15 ось обертання різьбового з'єднання кривого перехідного елемента 2 з бочонком 6; 16 - ось обертання різьбового з'єднання кривого перехідного штуцера 3 з бочонком 7. На Фіг.З, для наглядності розбіжність між осями 15 та 16 представлена в гіперболізованій формі. В дійсності відхилення між цими осями може бути досить незначним і різниця між Фіг.2 та Фіг.З буде несуттєвою в практичному плані. При установці лічильника в трубопровід, для досягнення найбільш сприятливих умов його роботи, необхідно установити ось обертання крильчатки лічильника перпендикулярно до горизонтальної площини. Для цього, згідно (Фіг.1, - п.1 корисної моделі) необхідно, повернути лічильник 1, разом з кривими штуцерами 2, 3 на різьбових з'єднаннях між зворотним клапаном 6 і кривим перехідним штуцером 2 з одного боку та на різьбовому з'єднані між бочонком 7 і кривим перехідним штуцером 3 з іншого навколо другої спільної осі 11, встановлюючи першу спільну ось обертання 10 сукупності елементів установки лічильника паралельно горизонтальній площині 13. Потім повернути лічильник на його різьбових з'єднаннях з кривими штуцерами 2, 3, навколо першої спільної осі обертання різьбових з'єднань 10 сукупності елементів установки лічильника до стану, в якому ось обертання крильчатки лічильника 12 стане перпендикулярною горизонтальній площині 13. Установка осі обертання крильчатки лічильника перпендикулярно горизонтальній площині згідно Фіг.2 та Фіг.З та п.З формули корисної моделі виконується аналогічно. 10090 Фіг. 1 Фіг. 2 13 Фіг. З Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
