Формула / Реферат

1. Електромагнітний фільтр містить циліндричний корпус з вхідним і вихідним патрубками, зовні якого розміщена електромагнітна система, а усередині феромагнітні кільця, закріплені на внутрішній і зовнішній поверхнях концентричних немагнітних труб, який відрізняється тим, що феромагнітні кільця в поперечному перерізі виконані у вигляді рівнобедреного трикутника у вершині з тупим кутом.

2. Електромагнітний фільтр по п. 1, який відрізняється тим, що кільця на трубах зміщені відносно один одного в „шаховому" порядку з кроком по вертикалі і горизонталі у відношенні 1:2.

Текст

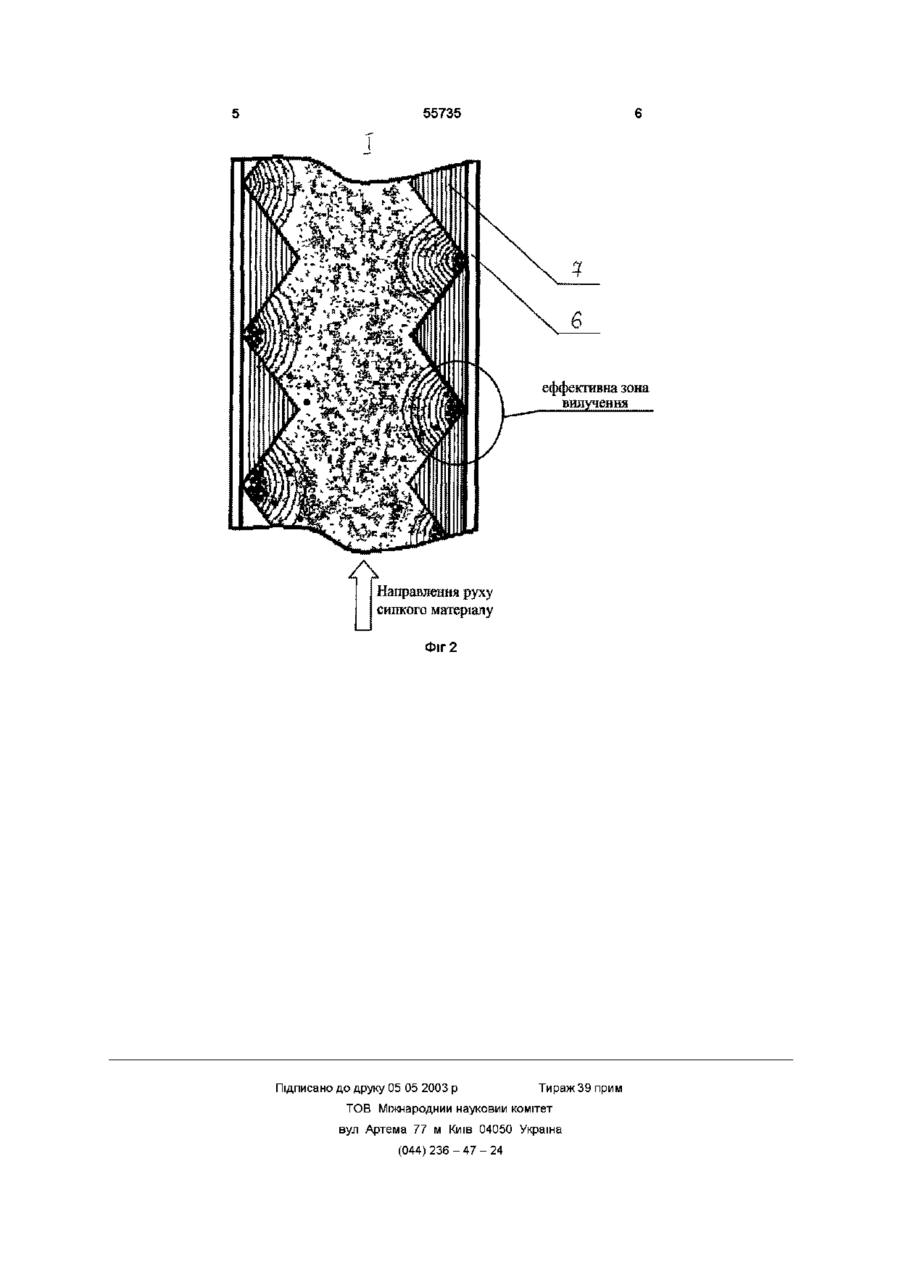

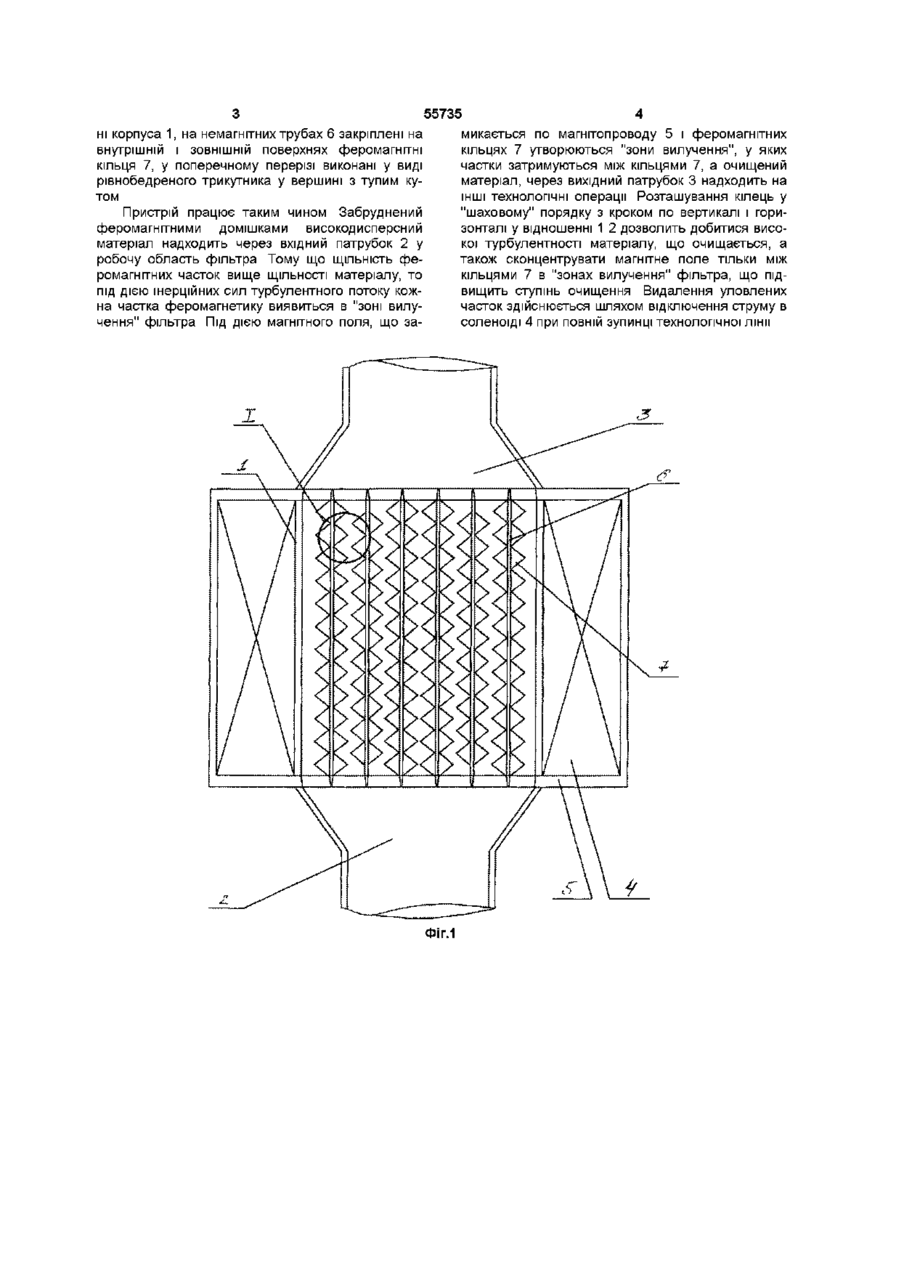

1 Елеістромагнітний фільтр містить циліндричний корпус з вхідним і вихідним патрубками, зовні якого розміщена електромагнітна сис тема, а усередині феромагнітні кільця, закріплені на внутрішній і ЗОВНІШНІЙ поверхнях концентричних немагнітних труб, який відрізняється тим, що феромагнітні кільця в поперечному перерізі виконані у вигляді рівнобедреного трикутника у вершині з тупим кутом 2 Електромагнітний фільтр по п 1, який відрізняється тим, що кільця на трубах зміщені відносно один одного в „шаховому" порядку з кроком по вертикалі і горизонталі у відношенні 1 2 Винахід відноситься до галузі сільського господарства і призначено для очищення сипучих, високодисперсних матеріалів від феромагнітних домішок, наприклад борошна, що використовується в харчовій промисловості Відомий пристрій містить корпус з кришками, електромагнітну систему і блок концентраторів (АС СССР № 1018717, МПК3 В04С 5/12, ВОЗС 1/00, 1983р) Недоліком даної конструкції є те, що напруженість поля усередині концентратора невисока, через велику відстань між пластинами концентратора через що знижується ступінь очищення продукції Найбільш близьким технічним рішенням, обраним як прототип, є циклон, що містить вхідний і вихідний патрубки, циліндричний корпус зовні якого розміщена електромагнітна система, а усередині феромагнітні кільця, закріплені на внутрішній і ЗОВНІШНІЙ поверхнях концентричних немагнітних труб (АС СССР № 539612, МПК2 В04С 5/12, 1976р) Однак цей пристрій неякісно очищає високодисперсні матеріали від феромагнетиків через малі обсяги "зон вилучення" (маленькі фаски на магнітних кільцях не забезпечують необхідної турбулентності потоку матеріалу, що очищується) В основу винаходу поставлена задача удосконалення електромагнітного фільтра, в якому в якості концентратора поля є феромагнітні кільця, які у перерізі мають вигляд рівнобедреного трикутника у вершині з тупим кутом, що дає можливість збільшити турбулентність високодисперсних матеріалів і підвищити ступінь очищення Поставлена задача вирішується тим, що запропонований електромагнітний фільтр містить циліндричний корпус з вхідним і вихідним патрубками, зовні якого розміщена електромагнітна система, а усередині феромагнітні кільця, закріплені на внутрішній і ЗОВНІШНІЙ поверхнях концентричних немагнітних труб, згідно винаходу феромагнітні кільця в поперечному перерізі виконані у виді рівнобедреного трикутника у вершині з тупим кутом Поставлена задача вирішується також тим, що кільця на трубах зміщені відносно один одного в "шаховому" порядку з кроком по вертикалі і горизонталі у відношенні 1 2 Таким чином, використання електромагнітного фільтра даної конструкції дозволить підвищити ступінь очищення високодисперсних сільськогосподарських матеріалів від феромагнітних домішок Кільця запропонованої конструкції, а також їх "шахове" розташування дозволить збільшити турбулентність матеріалу, що очищується, і ВІДПОВІДНО кожна феромагнітна частка виявиться в "зоні вилучення" фільтра На фіг 1 зображений електромагнітний фільтр у загальному виді На фіг 2 вузол І фіг 1 Електромагнітний фільтр складається з немагнітного циліндричного корпуса 1, з закріпленими вхідним 2 і вихідним 3 патрубками Зовні корпуса 1 розміщена електромагнітна система, що складається із соленоїда 4 і магнітопроводу 5, а усереди ю СО 1^ Ю Ю 55735 ні корпуса 1, на немагнітних трубах 6 закріплені на внутрішній і ЗОВНІШНІЙ поверхнях феромагнітні кільця 7, у поперечному перерізі виконані у виді рівнобедреного трикутника у вершині з тупим кутом Пристрій працює таким чином Забруднений феромагнітними домішками високодисперсний матеріал надходить через вхідний патрубок 2 у робочу область фільтра Тому що ЩІЛЬНІСТЬ феромагнітних часток вище ЩІЛЬНОСТІ матеріалу, то під дією інерційних сил турбулентного потоку кожна частка феромагнетику виявиться в "зоні вилучення" фільтра Під ДІЄЮ магнітного поля, що за микається по магнітопроводу 5 і феромагнітних кільцях 7 утворюються "зони вилучення", у яких частки затримуються між кільцями 7, а очищений матеріал, через вихідний патрубок 3 надходить на ІНШІ технологічні операції Розташування кілець у "шаховому" порядку з кроком по вертикалі і горизонталі у відношенні 1 2 дозволить добитися високої турбулентності матеріалу, що очищається, а також сконцентрувати магнітне поле тільки між кільцями 7 в "зонах вилучення" фільтра, що підвищить ступінь очищення Видалення уловлених часток здійснюється шляхом відключення струму в соленоїді 4 при повній зупинці технологічної лінії ФІГ.1 55735 еффективна зона вилучення Направлення руху сипкого матеріалу Фіг 2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Electromagnetic filter

Автори англійською

Prosvirnin Viktor Ivanovych, Kuznetsov Illia Olehovych

Назва патенту російською

Электромагнитный фильтр

Автори російською

Просвирнин Виктор Иванович, Кузнецов Илья Олегович

МПК / Мітки

МПК: B03C 1/02

Мітки: електромагнітний, фільтр
