Змішувач

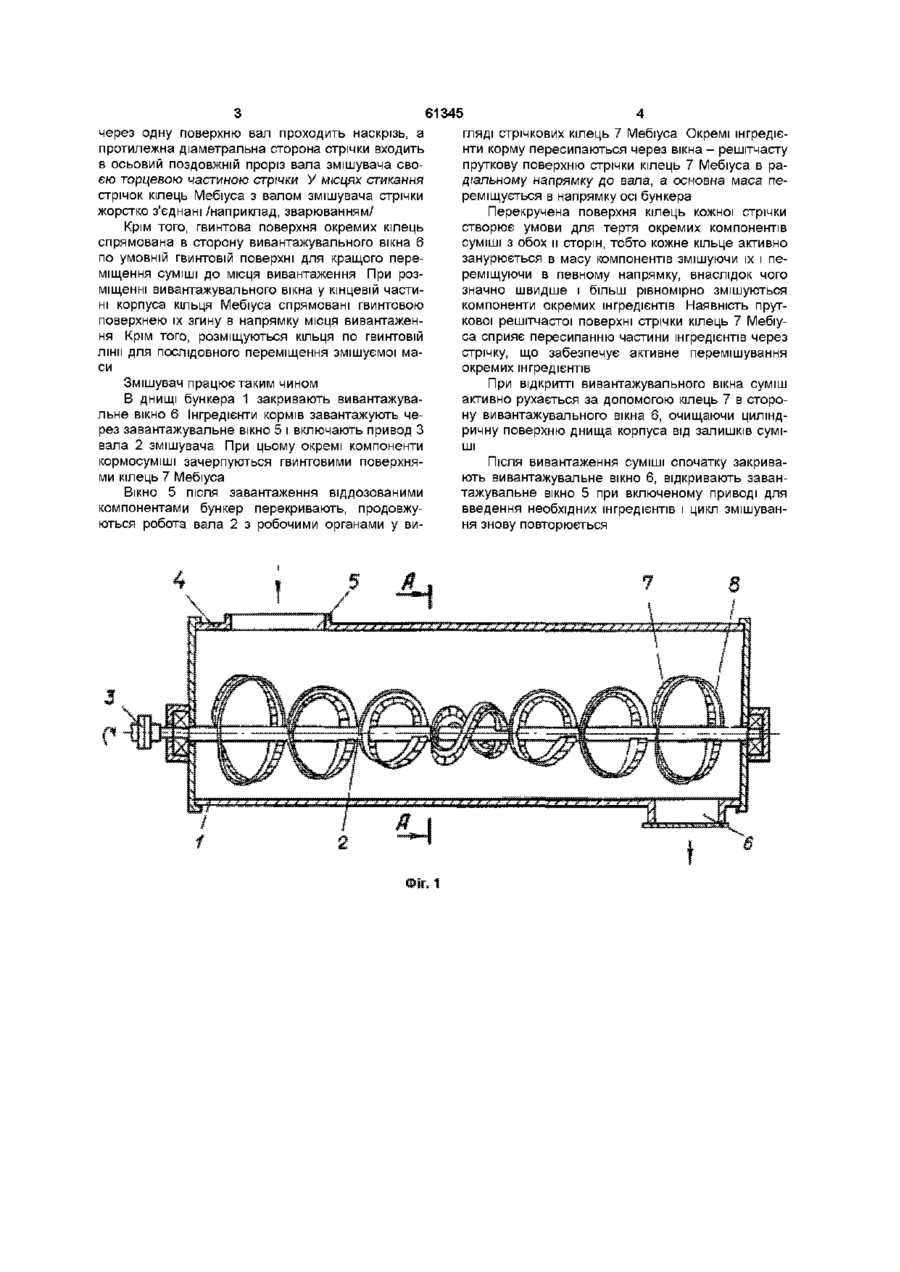

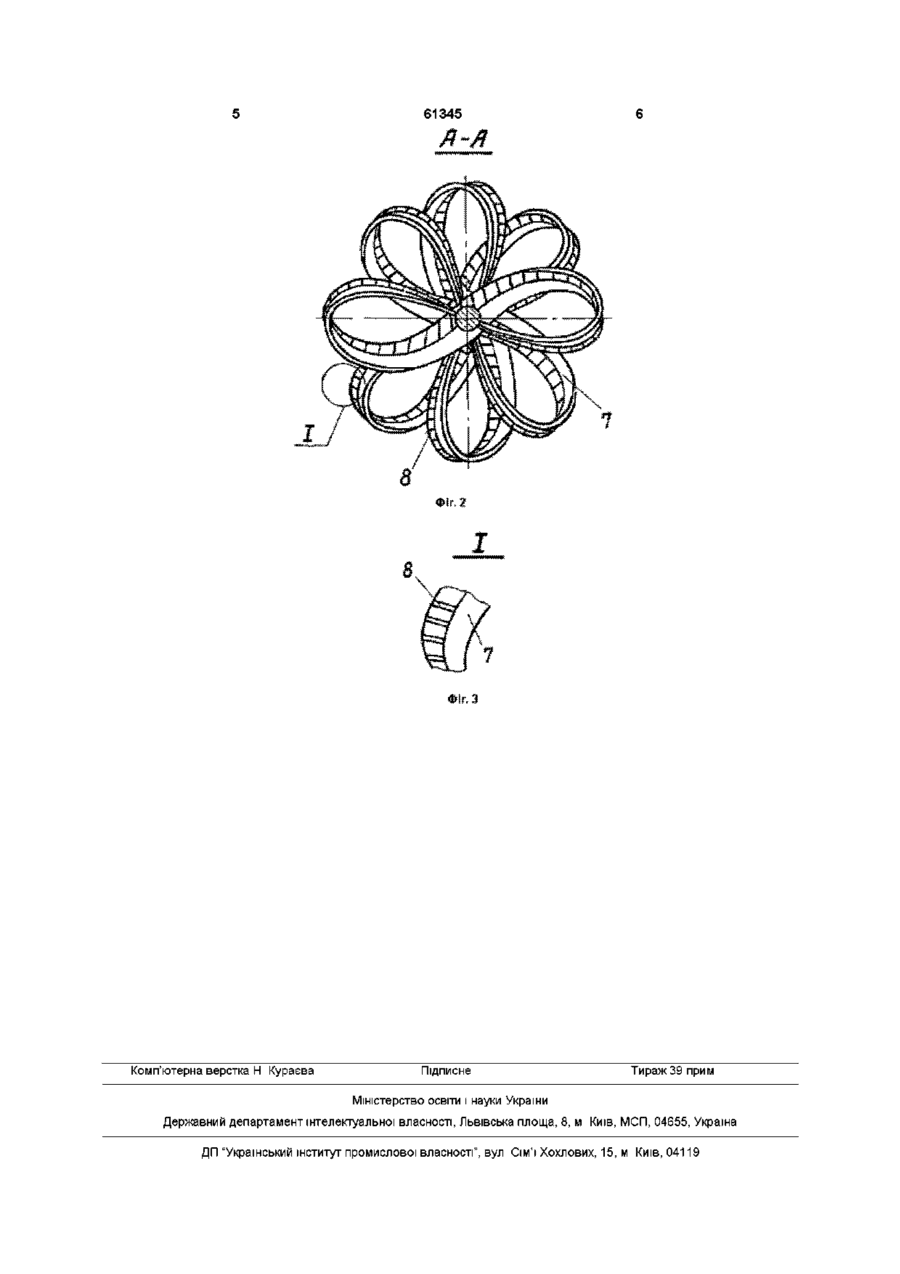

Змішувач, що містить горизонтальний корпус, привід, робочий орган, розміщений на валу змішувача, який відрізняється тим, що на валу змішувача змонтовані кільця стрічок Мебіуса, які розміщені по гвинтовій лінії по довжині вала в напрямку вивантаження кормосуміші, частина стрічки Мебіуса по її ширині виконана з вікнами Змішувач відноситься до сільськогосподарського виробництва і стосується машин для кормоприготування Відомий змішувач, що включає горизонтальний корпус з верхньою кришкою із завантажувальним та вивантажувальним патрубками і вал зі змішуючими робочими органами (Авт св №1204242 СРСР, MI1KB01F 7/08 від 11 01 1983) До недоліків даної конструкції відноситься недостатня якість змішування та значна металоємність конструкції Також відомий змішувач-кормороздавач, що має змонтований на візку і обладнаний розвантажувальним шнеком бункер, в середині якого змонтовано лопатеву мішалку, а по периметру з внутрішньої сторони бункера розміщено шкребковий транспортер (Патент України №17076, МПК А01 К5/00 від 20 11 1995) До недоліків цієї машини відноситься висока матеріалоємність і громіздкість конструкції, недостатня якість приготування кормосуміші та ускладнення при застосуванні в технологічному процесі кормоприготування Найбільш близьким по технічній суті до запропонованого змішувача є горизонтальний змішувач періодичної дії, що включає корпус, привод, робочий орган розміщений на валу змішувача у вигляді лопастних мішалок (Авт св №1581364 СРСР, МПК B01F 7/08 від 26 04 1987) До недоліків даної конструкції змішувача відноситься недостатня якість змішування та значна металоємність конструкції В основу винаходу поставлена задача вдосконалення конструкції робочого пристрою змішувача, в якому розміщення поверхні стрічки відносно осі вала по петлі Мебіуса забезпечує дію обох сторін поверхні стрічки на частинки інгредієнтів кормів, що змішуються, і за рахунок чого збільшується активність переміщення компонентів, що значно підвищує якість приготування кормосуміші Поставлена задача вирішується тим, що в змішувачі, який складається з горизонтального корпуса, привода, робочого органу розміщеного на валу змішувача, згідно винаходу вводиться те, що на валу змішувача змонтовані кільця стрічок Мебіуса, які розміщені по гвинтовій лінії по довжині вала в напрямку вивантаження кормосуміші та з виконанням частини стрічки Мебіуса по її ширині з вікнами На фіг 1 схематично зображено змішувач, на фіг 2 - вид на робочий орган по А-А на рис 1, на фіг 3 показана частина стрічки Мебіуса з вікнами Змішувач для приготування кормів включає горизонтальний корпус 1, в якому розміщено вал 2 Вал має привод 3 Зверху на кришці 4 змішувача розміщено завантажувальне вікно 5 для введення окремих інгредієнтів кормів, що підлягають змішуванню В циліндричному днищі корпуса 1 змішувача розміщено вивантажувальне вікно 6 На валу 2 розміщують змішуючі робочі органи у вигляді стрічкових кілець 7 Мебіуса На стрічці кільця Мебіуса по її ширині розміщені вікна, що утворені прутками 8 Прутки 8 надійно закріплюють до суцільної частини стрічки Через окремі кільця Мебіуса на стрічкову поверхню входить вал змішувача таким чином, що ю ^СО (О 61345 гляді стрічкових кілець 7 Мебіуса Окремі інгредієчерез одну поверхню вал проходить наскрізь, а нти корму пересипаються через вікна - решітчасту протилежна діаметральна сторона стрічки входить пруткову поверхню стрічки кілець 7 Мебіуса в рав осьовий поздовжній проріз вала змішувача сводіальному напрямку до вала, а основна маса пеею торцевою частиною стрічки У місцях стикання реміщується в напрямку осі бункера стрічок кілець Мебіуса з валом змішувача стрічки жорстко з'єднані /наприклад, зварюванням/ Перекручена поверхня кілець кожної стрічки Крім того, гвинтова поверхня окремих кілець створює умови для тертя окремих компонентів спрямована в сторону вивантажувального вікна 6 суміші з обох и сторін, тобто кожне кільце активно по умовній гвинтовій поверхні для кращого перезанурюється в масу компонентів змішуючи їх і пеміщення суміші до місця вивантаження При розреміщуючи в певному напрямку, внаслідок чого міщенні вивантажувального вікна у кінцевій частизначно швидше і більш рівномірно змішуються ні корпуса кільця Мебіуса спрямовані гвинтовою компоненти окремих інгредієнтів Наявність прутповерхнею їх згину в напрямку місця вивантаженкової решітчастої поверхні стрічки кілець 7 Мебіуня Крім того, розміщуються кільця по гвинтовій са сприяє пересипанню частини інгредієнтів через лінії для послідовного переміщення змішуємої мастрічку, що забезпечує активне перемішування си окремих інгредієнтів Змішувач працює таким чином При відкритті вивантажувального вікна суміш В днищі бункера 1 закривають вивантажуваактивно рухається за допомогою кілець 7 в сторольне вікно 6 Інгредієнти кормів завантажують чену вивантажувального вікна 6, очищаючи циліндрез завантажувальне вікно 5 і включають привод З ричну поверхню днища корпуса від залишків сумівала 2 змішувача При цьому окремі компоненти ші кормосуміші зачерпуються гвинтовими поверхняПісля вивантаження суміші спочатку закривами кілець 7 Мебіуса ють вивантажувальне вікно 6, відкривають заванВікно 5 після завантаження віддозованими тажувальне вікно 5 при включеному приводі для компонентами бункер перекривають, продовжувведення необхідних інгредієнтів і цикл змішуванються робота вала 2 з робочими органами у виня знову повторюється 61345 їг.З Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
