Трифазний струмообмежувальний реактор

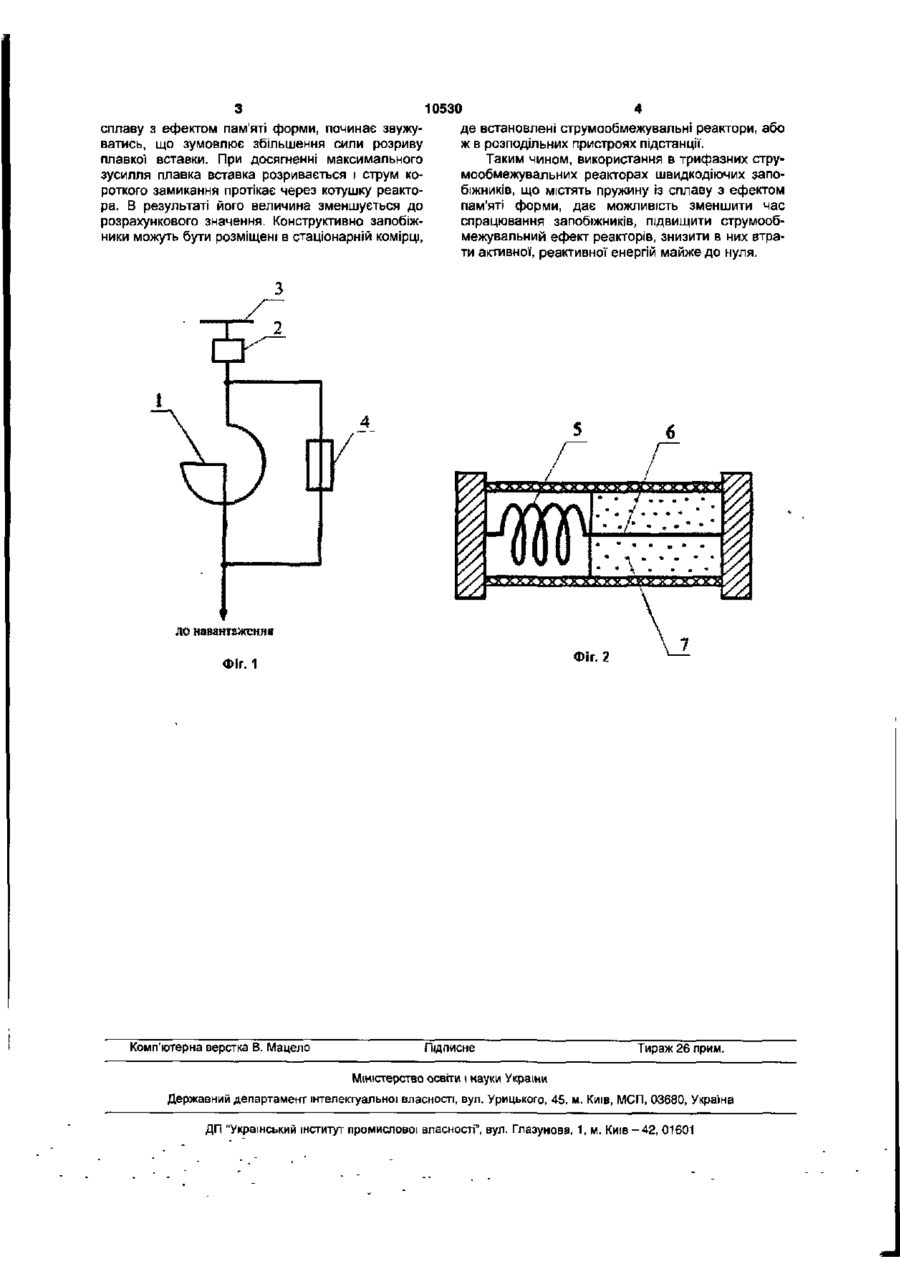

Трифазний струмообмежувальний реактор, що містить в кожній фазі котушку без магнітопро воду, яка одним кінцем з єднана з ВІДПОВІДНИМ з'єднанням, а Іншим кінцем через вимикач - з шинами та швидкодіючим запобіжником, підключеним паралельно до кожної котушки, який відрізняється тим, що швидкодіючий запобіжник додатково містить пружину із сплаву з ефектом пам'яті форми, яка послідовно електрично та механічно з'єднана з плавкою вставкою. Корисна модель відноситься до галузі електротехніки і призначена для енергозбереження в електроенергетиці та в електричних мережах промислових підприємств. Відомий ЛІНІЙНИЙ трифазний струмообмежувальний реактор [див. Справочник по электроснабжению и электрооборудованию /Под ред. А.А. Федорова. Т.І. Электроснабжение. М.: Энергоатомиздат, 1987], який містить в кожній фазі котушку без магнітопровода, яка одним кінцем з'єднана з відповідним приєднанням (наприклад лінія електропередач), а другим кінцем через вимикач до шин підстанції'. Найбільш близьким за технічною суттю є пристрій трифазний струмообмежувальний реактор [А.С. №22717 МГЖ7 H01F30/08, H01F38/00], що містить в кожній фазі котушку без магнітопровода, яка одним кінцем з'єднана з відповідним приєднанням (лінія електропередач і т.п.), а другим кінцем через вимикач до шин підстанції та запобіжники, що підключені паралельно до кожної котушки. Використання в струмообмежувальних реакторах запобіжників дає змогу шунтувати роботу реакторів в нормальному режимі роботи та знизити втрати активної' і реактивної потужності в струмообмежувальних реакторах майже до нуля. Недоліком даного пристрою є те, що для спрацювання запобіжників потрібен достатньо великий час, що призводить до зниження струмообмежувального ефекту реакторів. В основу корисної моделі поставлено завдання, зменшити час спрацювання запобіжників та підвищити струмообмежувальний ефект реакторів. Поставлене завдання вирішується тим, що трифазний струмообмежувальний реактор, що містить в кожній фазі котушку без магнітопровода, яка одним кінцем з'єднана з відповідним приєднанням, а другим кінцем через вимикач з шинами та швидкодіючим запобіжником, підключений паралельно до кожної котушки, згідно корисної моделі, швидкодіючий запобіжник додатково містить пружину із сплаву з ефектом пам'яті форми, яка послідовно електричне та механічно з'єднана з плавкою вставкою. На Фіг. 1. зображено принципову схему вмикання трифазного струмообмежувального реактора, а на Фіг.2. будову швидкодіючого запобіжника. Трифазний струмообмежувальний реактор містить котушку 1 в кожній фазі, яка одним кінцем з'єднана послідовно з відповідним приєднанням (наприклад з лінією електропередач), а другим кінцем через вимикач 2 до шин підстанції 3, паралельно кожній котушці 1 підключений швидкодіючий запобіжник 4, який містить пружину із сплаву з ефектом пам'яті форми 5, яка послідовно електричне та механічно з'єднана з плавкою вставкою 6 та кварцовий пісок 7. У нормальному режимі роботи струм від шин підстанції' через вимикач та запобіжник протікає до споживача. Запобіжник шунтує струмообмежувальний реактор. Через реактор протікає незначний струм. При цьому втрати активної, реактивної енергій та напруги в реакторі практично рівні нулю. При появі струмів короткого замикання відбувається швидке нагрівання пружини із сплаву з ефектом пам'яті форми, що призводить до її деформації. Деформуючись пружина із О со ю о сплаву з ефектом пам'яті форми, починає звужуватись, що зумовлює збільшення сили розриву плавкої вставки. При досягненні максимального зусилля плавка вставка розривається і струм короткого замикання протікає через котушку реактора. В результаті його величина зменшується до розрахункового значення. Конструктивно запобіжники можуть бути розміщені в стаціонарній комірці, 10530 4 де встановлені струмообмежувальні реактори, або ж в розподільних пристроях підстанції. Таким чином, використання в трифазних струмообмежувальних реакторах швидкодіючих запобіжників, що містять пружину із сплаву з ефектом пам'яті форми, дає можливість зменшити час спрацювання запобіжників, підвищити струмообмежувальний ефект реакторів, знизити в них втрати активної, реактивної енергій майже до нуля. № навантаження Фіг. 2 Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45. м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
