Висяча дрібнозбірна стіна
Формула / Реферат

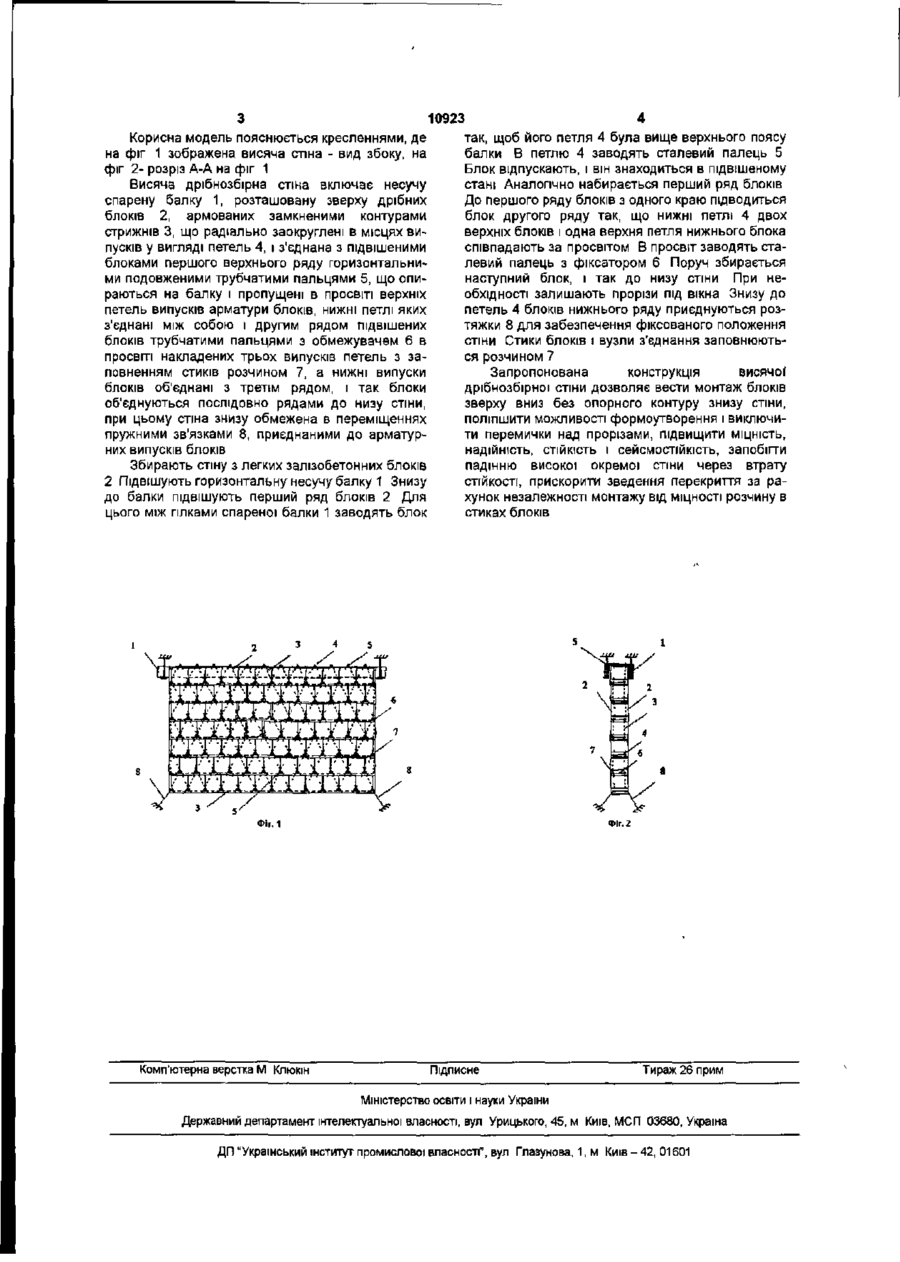

Висяча дрібнозбірна стіна, що включає несучу балку, взаємодіючу з дрібними блоками, розташованими горизонтальними рядами з заповненими твердим розчином стиками, яка відрізняється тим, що несуча балка розташована зверху дрібних блоків, армованих замкненими контурами стрижнів, що радіально заокруглені у вигляді петель, випущених за межі блока, верхні петлі яких виступають над балкою і вертикально зафіксовані пропущеними в них подовженими горизонтальними трубчатими пальцями, що опираються на балку, а їх нижні петлі з'єднані між собою і другим рядом підвішених блоків трубчатими пальцями з обмежувачами в просвіті накладених випусків петель з заповненням стиків розчином, і так ряди блоків послідовно з'єднані між собою до низу стіни, при цьому на стіну накладені зв'язки у вигляді елементів конструкції будови або розтяжок, приєднаних до арматурних випусків блоків.
Текст
Висяча дрібнозбірна стіна, що включає несучу балку, взаємодіючу з дрібними блоками, розташованими горизонтальними рядами з заповненими твердим розчином стиками, яка відрізняється тим, що несуча балка розташована зверху дрібних блоків, армованих замкненими контурами стрижнів, що радіально заокруглені у вигляді пе Корисна модель відноситься до будівництва і може застосовуватися для зведення стін будівель та споруд Відома навісна збірна стіна, що включає вертикальні колони і прикріплені металевими елементами до них навісні крупні панелі довжиною рівною кроку колон з заповненими твердим розчином швами [Дятков С В Архитектура промышленных зданий - М , Высш шк , 1984 -С 178-181] При цьому залізобетонні збірні панелі громіздкі й важкі, потребують спеціальних транспортних засобів для доставки, кранового обладнання для монтажу, унеможливлюють ручну кладку, обмежують багатоваріантність формоутворення, плити не з'єднані арматурою і фактично працюють незалежно одна від одної, що знижує несучу здатність огородження Найбільш близьким технічним вирішенням до запропонованого є висяча стіна, що включає несучу балку, взаємодіючу з дрібними блоками, розташованими горизонтальними рядами з заповненими твердим розчином стиками [Дыховичный Ю А и др Жилые и общественные здания Краткий справочник инженера - конструктора М Стройиздат, 1991 -С 322-324] Недоліками найближчого аналогу є неможливість забезпечення повністю відкритого простору під стіною і неможливість монтажу стіни зверху вниз та забезпечення СТІЙКОСТІ високої стіни без додаткових зв'язків, низькі темпи зведення, викли тель, випущених за межі блока, верхні петлі яких виступають над балкою і вертикально зафіксовані пропущеними в них подовженими горизонтальними трубчатими пальцями, що опираються на балку, а їх нижні петлі з'єднані між собою і другим рядом підвішених блоків трубчатими пальцями з обмежувачами в просвіті накладених випусків петель з заповненням стиків розчином, і так ряди блоків послідовно з'єднані між собою до низу стіни, при цьому на стіну накладені зв'язки у вигляді елементів конструкції будови або розтяжок, приєднаних до арматурних випусків блоків кані необхідністю очікування затвердіння розчину в стиках блоків, невисока МІЦНІСТЬ І надійність роботи стіни через відсутню об'єднану арматурну сітку в площині стіни, необхідність застосування балкових перемичок над прорізами вікон дверей, отворів В основу корисної моделі поставлена задача забезпечення можливості зведення висячих стін без нижнього опорного контуру, без перемичок над прорізами і отворами, підвищення МІЦНОСТІ, надійності, СТІЙКОСТІ і сейсмостійкості на монтажі і при експлуатації, скорочення строків зведення, обумовлене незалежністю монтажу від набуття МІЦНОСТІ розчину стиків блоків Поставлена задача вирішується тим, що несуча балка розташована зверху дрібних блоків, армованих замкненими контурами стрижнів, що радіальне заокруглені у вигляді петель випущених за межі блоку, верхні петлі яких виступають над балкою і закріплені пропущеними в них подовженими горизонталь ними трубчатими пальцями, що опираються на балку, а їх нижні петлі з'єднані між собою і другим рядом підвішених блоків трубчатими пальцями з обмежувачами в просвіті накладених випусків нетель з заповненням стиків розчином, і так ряди блоків послідовно з'єднані між собою до низу стіни, при цьому на стіну накладені зв'язки у вигляді елементів конструкції будови або розтяжок, приєднаних до арматурних випусків блоків СО CM О 10923 так, щоб його петля 4 була вище верхнього поясу Корисна модель пояснюється кресленнями, де балки В петлю 4 заводять сталевий палець 5 на фіг 1 зображена висяча стіна - вид збоку, на Блок відпускають, і він знаходиться в підвішеному фіг 2- розріз А-А на фіг 1 стані Аналогічно набирається перший ряд блоків Висяча дрібнозбірна стіна включає несучу До першого ряду блоків з одного краю підводиться спарену балку 1, розташовану зверху дрібних блок другого ряду так, що нижні петлі 4 двох блоків 2, армованих замкненими контурами верхніх блоків і одна верхня петля нижнього блока стрижнів 3, що радіально заокруглені в місцях виспівпадають за просвітом В просвіт заводять стапусків у вигляді петель 4, і з'єднана з підвішеними левий палець з фіксатором 6 Поруч збирається блоками першого верхнього ряду горизонтальнинаступний блок, і так до низу стіни При неми подовженими трубчатими пальцями 5, що опиобхідності залишають прорізи під вікна Знизу до раються на балку і пропущені в просвіті верхніх петель 4 блоків нижнього ряду приєднуються розпетель випусків арматури блоків, нижні петлі яких тяжки 8 для забезпечення фіксованого положення з'єднані між собою і другим рядом підвішених стіни Стики блоків і вузли з'єднання заповнюютьблоків трубчатими пальцями з обмежувачем 6 в ся розчином 7 просвіті накладених трьох випусків петель з заповненням стиків розчином 7, а нижні випуски Запропонована конструкція висячої блоків об'єднані з третім рядом, і так блоки дрібнозбірної стіни дозволяє вести монтаж блоків об'єднуються послідовно рядами до низу стіни, зверху вниз без опорного контуру знизу стіни, при цьому стіна знизу обмежена в переміщеннях поліпшити можливості формоутворення і виключипружними зв'язками 8, приєднаними до арматурти перемички над прорізами, підвищити МІЦНІСТЬ, них випусків блоків надійність, СТІЙКІСТЬ і сейсмостійкість, запобігти Збирають стіну з легких залізобетонних блоків падінню високої окремої стіни через втрату 2 Підвішують горизонтальну несучу балку 1 Знизу СТІЙКОСТІ, прискорити зведення перекриття за радо балки підвішують перший ряд блоків 2 Для хунок незалежності монтажу від міцності розчину в цього між гілками спареної балки 1 заводять блок стиках блоків З \ Т л , . - . - , л / . • •
ДивитисяДодаткова інформація
Назва патенту англійськоюSuspended small-prefabricated wall
Автори англійськоюChekanovych Mechyslav Henadiiovych
Назва патенту російськоюВисящая мелкосборная стена
Автори російськоюЧеканович Мечислав Геннадиевич
МПК / Мітки
Мітки: висяча, дрібнозбірна, стіна
