Балансир

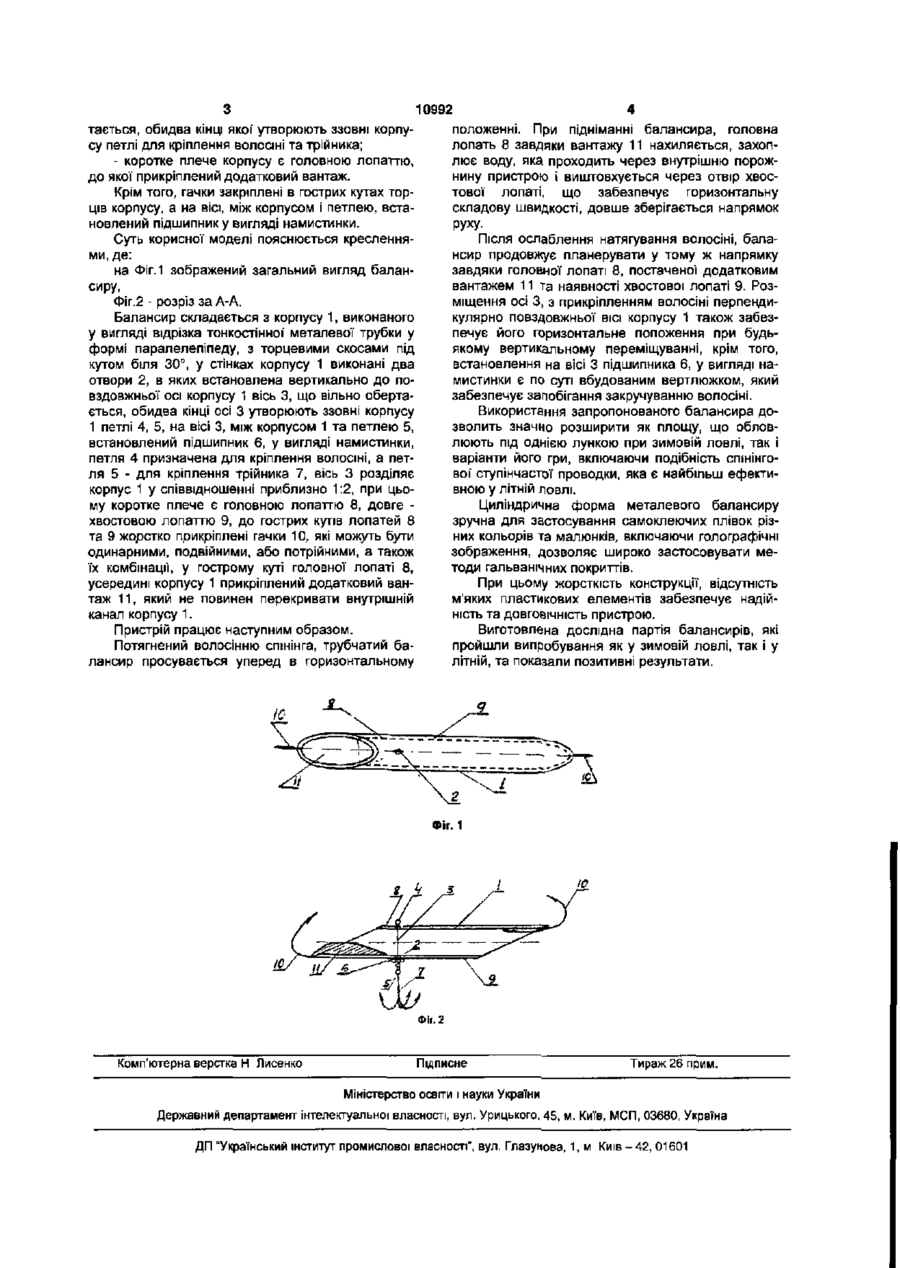

1. Балансир, що являє собою циліндричний порожнистий корпус, який виконаний з торців Із скосами, з утворенням у діаметральній площині паралелепіпеда, і має отвір для кріплення волосіні, який відрізняється тим, що в стінках корпусу виконані отвори, які розділяють його на дві нерівні частини, в отворах установлена вісь, яка вільно обертається, при цьому обидва кінці осі утворюють зовні стінок корпусу петлі для кріплення волосіні та трійника, а коротке плече корпусу є головною лопаттю, до якої прикріплений додатковий вантаж. 2. Балансир за п 1, який відрізняється тим, що гачки закріплені в гострих кутах торців корпусу. 3. Балансир за п. 1, який відрізняється тим, що на вісь між зовнішньою стінкою корпусу і петлею установлений підшипник у вигляді намистинки. Передбачувана корисна модель відноситься до рибальських снастей для любительської рибної ловлі спінінгом, а саме до штучних рибальських приманок задля прямовисного блеснування хижої риби як узимку так і літом. Відома штучна рибальська приманка з еластичним хвостовиком, що прикріплена до рибальської волосіні та має подовжений корпус з внутрішнім наскрізним отвором, який звужується до заднього краю корпусу та до якого, за допомогою спеціального пристрою, прикріплені рибальські гачки. Приманка також містить хвостовик з ближньою ділянкою, прикріпленою до корпусу і дальньою ділянкою, що прикріплена до волосіні І еластичне деформується під час поворотньопоступальних переміщувань при натягуванні волосіні [Патент США №4648198, кл. А01К85/00, опублікований 10.03.87.]. До недоліків відомої приманки належить неможливість її горизонтального відхилення при вертикальних переміщеннях, що не дозволяє Ті використовувати! під час ловлі у зимових умовах.. Найбільш близькою за технічною суттю до корисної моделі, що заявляють, є блесна, яка з'являє собою циліндричний порожнистий корпус, та в якій, з ціллю додання коливальних рухів, що імітують рибу, яка пливе, корпус з торців виконаний із скосами, з утворенням у діаметральній площині паралелепіпеда і має у гострих кутах отвори для кріплення до блесни відповідно гачка та волосіні [Авторське свідоцтво СРСР №269651, кл. А01К85/00, опубліковане 17.04.70.]. Недоліками відомого пристрою є наявність тільки однієї (хвостової) лопаті, недостатність горизонтального відхилення при вертикальних переміщеннях, неможливість збереження напрямку руху, невисокі діапазони коливань та стійкість гри, ненадійність. В основу корисної моделі поставлено завдання удосконалення балансиру, в якому виконання в стінках корпусу отворів, поділяючих його на дві нерівні частини, встановлення в отворах осі, що вільно обертається, і обидва кінці якої' утворюють ззовні стінок корпусу петлі для кріплення волосіні та трійника, а коротке плече корпусу є головною лопаттю, до якої прикріплений додатковий вантаж, забезпечує наявність головної і хвостової лопатей, цим забезпечується горизонтальне відхилення балансиру при будь-яких вертикальних переміщеннях, із збереженням напрямку руху, розширення діапазону коливань, підвищення стійкості гри, надійність та довговічність. Поставлене завдання вирішується тим, що в балансирі, що з'являє собою циліндричний порожнистий корпус, який виконаний з торців із скосами, з утворенням в діаметральній площині паралелепіпеду і має отвори для кріплення волосіні, згідно з корисною моделлю передбачені наступні конструктивні відміни: - в стінках корпусу виконані отвори, які розділяють його на дві нерівні частини; - в отворах встановлена вісь, що вільно обер CM 0> О) 10992 тається, обидва кінці якої утворюють ззовні корпуположенні. При підніманні балансира, головна су петлі для кріплення волосіні та трійника; лопать 8 завдяки вантажу 11 нахиляється, захоплює воду, яка проходить через внутрішню порож- коротке плече корпусу є головною лопаттю, нину пристрою і виштовхується через отвір хвосдо якої прикріплений додатковий вантаж. тової лопаті, що забезпечує горизонтальну Крім того, гачки закріплені в гострих кутах торскладову швидкості, довше зберігається напрямок ців корпусу, а на вісі, між корпусом і петлею, встаруху. новлений підшипнику вигляді намистинки. Суть корисної моделі пояснюється кресленняПісля ослаблення натягування волосіні, балами, де: нсир продовжує планерувати у тому ж напрямку завдяки головної лопаті 8, постаченої додатковим на Фіг.1 зображений загальний вигляд баланвантажем 11 та наявності хвостової лопаті 9. Розсиру, міщення осі 3, з прикріпленням волосіні перпендиФіг.2 - розріз за А-А. кулярно повздовжньої ВІСІ корпусу 1 також забезБалансир складається з корпусу 1, виконаного печує його горизонтальне положення при будьу вигляді відрізка тонкостінної" металевої трубки у якому вертикальному переміщуванні, крім того, формі паралелепіпеду, з торцевими скосами під встановлення на вісі 3 підшипника 6, у вигляді накутом біля 30°, у стінках корпусу 1 виконані два мистинки є по суті вбудованим вертлюжком, який отвори 2, в яких встановлена вертикально до позабезпечує запобігання закручуванню волосіні. вздовжньої осі корпусу 1 вісь 3, що вільно обертається, обидва кінці осі 3 утворюють ззовні корпусу Використання запропонованого балансира до1 петлі 4, 5, на вісі 3, між корпусом 1 та петлею 5, зволить значно розширити як площу, що обловвстановлений підшипник 6, у вигляді намистинки, люють під однією лункою при зимовій ловлі, так і петля 4 призначена для кріплення волосіні, а петваріанти його гри, включаючи подібність спінінголя 5 - для кріплення трійника 7, вісь 3 розділяє вої ступінчастої проводки, яка є найбільш ефектикорпус 1 у співвідношенні приблизно 1:2, при цьовною у літній ловлі. му коротке плече є головною лопаттю 8, довге Циліндрична форма металевого балансиру хвостовою лопаттю 9, до гострих кутів лопатей 8 зручна для застосування самоклеючих плівок різта 9 жорстко прикріплені гачки 10, які можуть бути них кольорів та малюнків, включаючи голографічні одинарними, подвійними, або потрійними, а також зображення, дозволяє широко застосовувати меїх комбінації, у гострому куті головної лопаті 8, тоди гальванічних покриттів. усередині корпусу 1 прикріплений додатковий ванПри цьому жорсткість конструкції, відсутність таж 11, який не повинен перекривати внутрішній м'яких пластикових елементів забезпечує надійканал корпусу 1. ність та ДОВГОВІЧНІСТЬ пристрою. Пристрій працює наступним образом. Потягнений волосінню спінінга, трубчатий балансир просувається уперед в горизонтальному Виготовлена дослідна партія балансирів, які пройшли випробування як у зимовій ловлі, так і у літній, та показали позитивні результати. * к л _ Фіг.2 Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
