Пропускне приладдя для волосіні

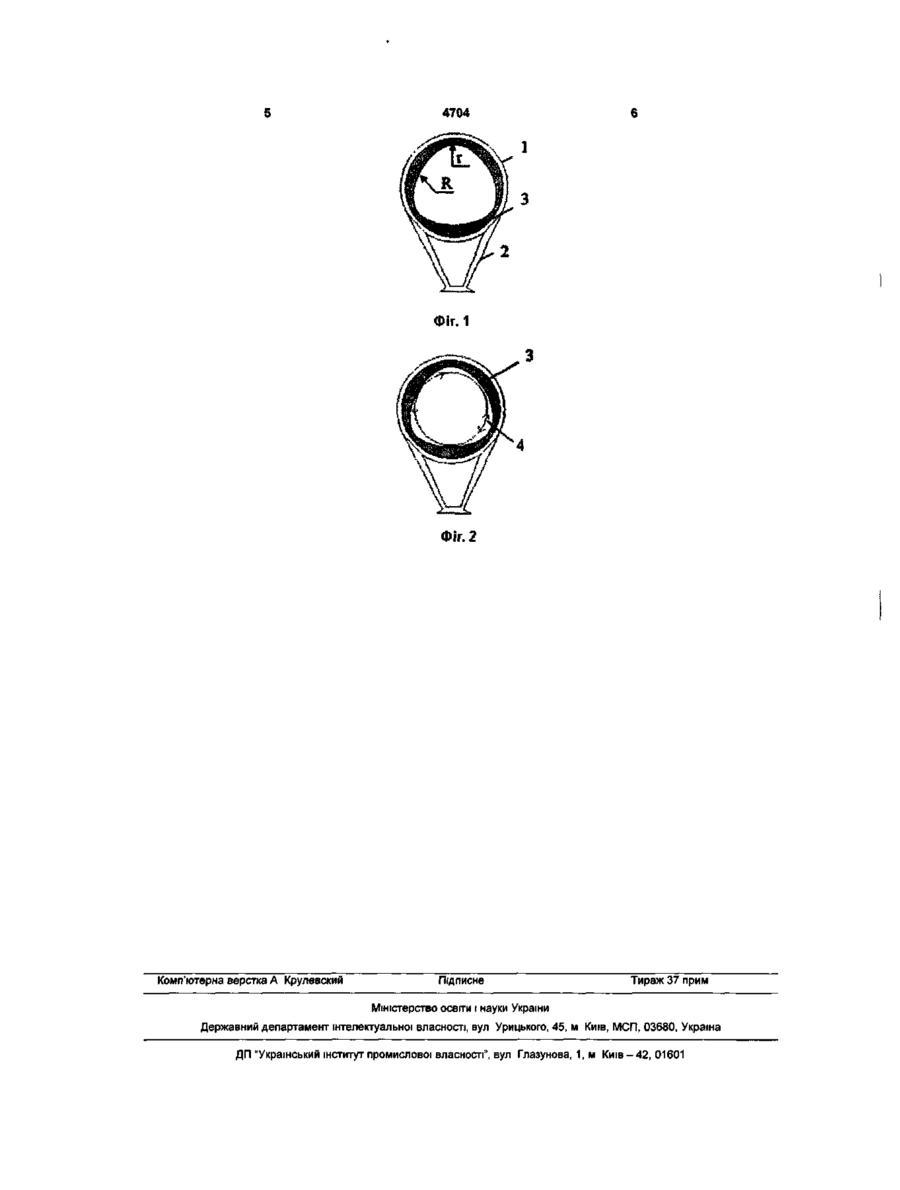

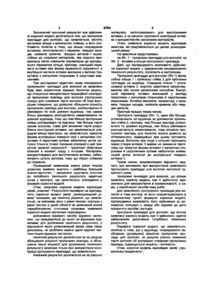

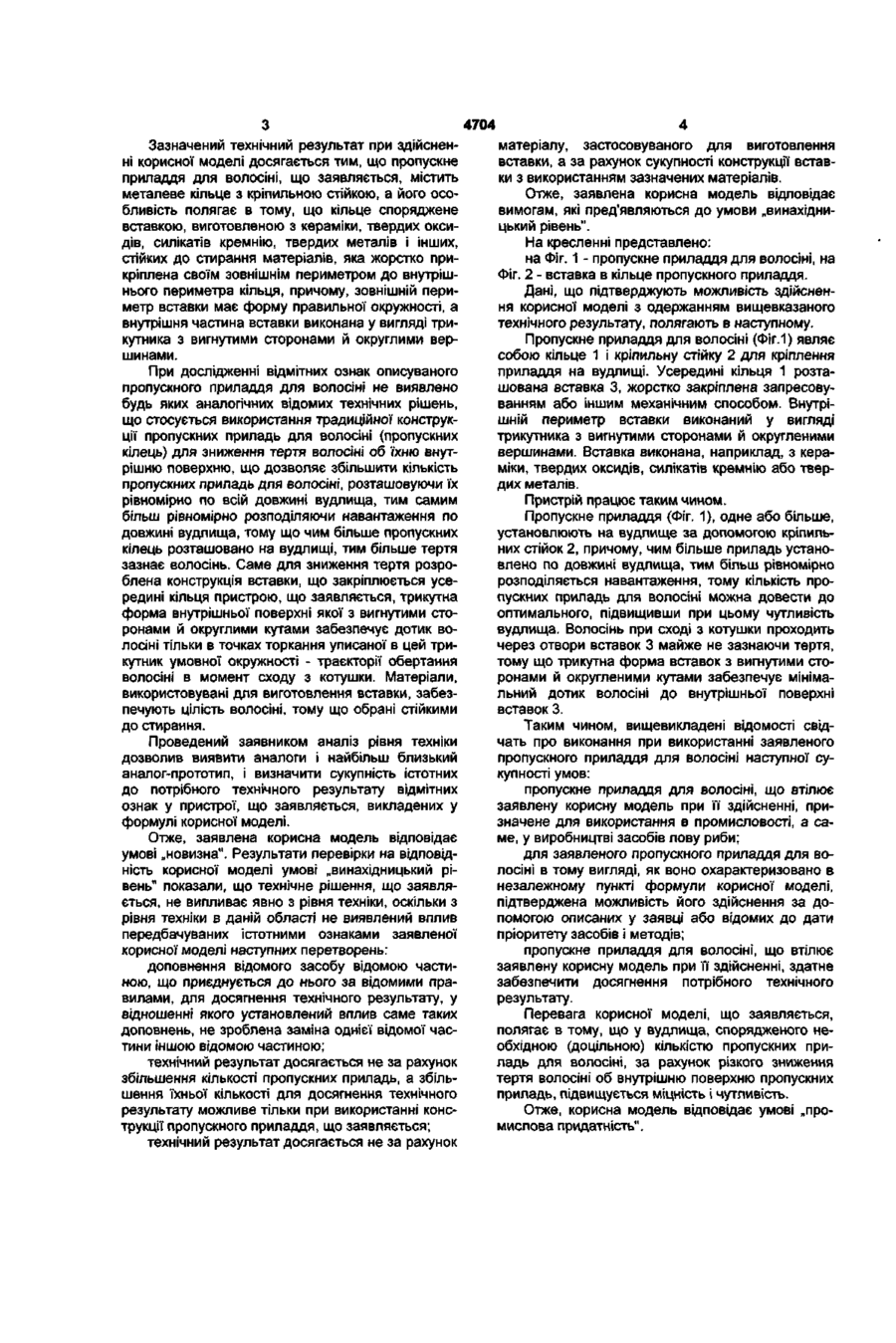

Пропускне приладдя для волосіні, що містить металеве кільце з кріпильною стійкою, яке відріз няється тим, що кільце споряджене вставкою, виготовленою з кераміки, твердих оксидів, силікатів кремнію, твердих металів і інших стійких до стирання матеріалів, яка жорстко прикріплена своїм зовнішнім периметром до внутрішнього периметра кільця, причому зовнішній периметр вставки має форму правильної окружності, а внутрішня частина вставки виконана у вигляді трикутника з вигнутими сторонами й округлими вершинами. Корисна модель відноситься до спортивного і любительського рибальства і може бути використана у виробництві засобів лову риби. Відомо пропускне приладдя для волосіні, що містить кільце і стійку (Авт. св. SU 1189412 „Пропускне приладдя для волосіні", МКИ 4 А 01 К 87/04, публ.07.11.85, бюл. № 41). Пропускне приладдя виконане у вигляді кільця з розрізами для заведення волосіні. До причин, що перешкоджають використанню відомого приладдя, відноситься те, що волосінь при сході з котушки зазнає тертя, при цьому, чим більше встановлено кілець, тим сильніше тертя волосіні об внутрішню поверхню кільця. Відомо пропускне приладдя для волосіні, що містить кільце і стійку, виконану у вигляді втулки з вкладишем (Авт. св. SU 1314491 „Приладдя для направлення волосіні до телескопічної вудки для рибного лову", МКИ 4 А 01 К 87/04, публ. 15.03.88, бюл. № 10). До причин, що перешкоджають використанню відомого приладдя, відноситься те, що втулка і вкладиш, які є в кожному приладді, сильно обважнюють вудлище, кріплення круглого кільця до втулки значно збільшує тертя волосіні об внутрішню поверхню кільця при сході волосіні з котушки. Відомо пропускне приладдя для волосіні, що складається з кільця і стійки, причому, кільце виконане овальної форми з пружного матеріалу. При виведенні риби волосінь ковзає по зовнішніх ділянках кілець, пружно деформуючи кільця, наближаючи їхню форму до більш округлої. (Авт. св. SU 1708220 „Спінінгова снасть", МКИ 5 А 01 К 87/04, публ. 30.01.92, бюл. №4). До причин, що перешкоджають використанню відомого приладдя, відноситься те, що волосінь при сході з котушки або при виведенні риби піддається сильному тертю. Найбільш близьким пристроєм того ж призначення до корисної моделі, що заявляється, по сукупності ознак є пропускне приладдя для волосіні, що містить кільце і кріпильну стійку, причому, „кільце" виконано трикутним. Пропускне „кільце" трикутної форми виконано пружним, при розміщенні на вудлищі „кільця" орієнтовані до нього по черзі основою і вершиною для підвищення надійності, і деформуючись під напругою при виведенні риби або сході волосіні з котушки, „кільця" своїм розташуванням запобігають відходу волосіні в кути. (Авт. св. SU 1779309 „Спінінгова снасть", МПК 5 А 01 К 87/04, публ. 07.12.92, бюл. № 45), прийнято за прототип. До причин, що перешкоджають використанню відомого пристрою, прийнятого за прототип, відноситься те, що відоме пропускне приладдя для волосіні посилює тертя при закиді волосіні і виведенні риби. Задача полягає в підвищенні технічних можливостей вудлищ за рахунок розширення асортименту пропускних приладь для волосіні. Технічний результат - зниження тертя, яке зазнає волосінь при сході з котушки, і рівномірний розподіл навантаження по довжині вудлища при закиді наживки або при виведенні пійманої риби, і як наслідок підвищення чутливості і міцності вудлища. 4704 Зазначений технічний результат при здійсненні корисної моделі досягається тим, що пропускне приладдя для волосіні, що заявляється, містить металеве кільце з кріпильною стійкою, а його особливість полягає в тому, що кільце споряджене вставкою, виготовленою з кераміки, твердих оксидів, силікатів кремнію, твердих металів і інших, стійких до стирання матеріалів, яка жорстко прикріплена своїм зовнішнім периметром до внутрішнього периметра кільця, причому, зовнішній периметр вставки має форму правильної окружності, а внутрішня частина вставки виконана у вигляді трикутника з вигнутими сторонами й округлими вершинами. При дослідженні відмітних ознак описуваного пропускного приладдя для волосіні не виявлено будь яких аналогічних відомих технічних рішень, що стосується використання традиційної конструкції пропускних приладь для волосіні (пропускних кілець) для зниження тертя волосіні об їхню внутрішню поверхню, що дозволяє збільшити кількість пропускних приладь для волосіні, розташовуючи їх рівномірно по всій довжині вудлища, тим самим більш рівномірно розподіляючи навантаження по довжині вудлища, тому що чим більше пропускних кілець розташовано на вудлищі, тим більше тертя зазнає волосінь. Саме для зниження тертя розроблена конструкція вставки, що закріплюється усередині кільця пристрою, що заявляється, трикутна форма внутрішньої поверхні якої з вигнутими сторонами й округлими кутами забезпечує дотик волосіні тільки в точках торкання уписаної в цей трикутник умовної окружності - траєкторії обертання волосіні в момент сходу з котушки. Матеріали, використовувані для виготовлення вставки, забезпечують цілість волосіні, тому що обрані стійкими до стирання. Проведений заявником аналіз рівня техніки дозволив виявити аналоги і найбільш близький аналог-прототип, і визначити сукупність істотних до потрібного технічного результату відмітних ознак у пристрої, що заявляється, викладених у формулі корисної моделі. Отже, заявлена корисна модель відповідає умові „новизна". Результати перевірки на відповідність корисної моделі умові „винахідницький рівень" показали, що технічне рішення, що заявляється, не випливає явно з рівня техніки, оскільки з рівня техніки в даній області не виявлений вплив передбачуваних істотними ознаками заявленої корисної моделі наступних перетворень: доповнення відомого засобу відомою частиною, що приєднується до нього за відомими правилами, для досягнення технічного результату, у відношенні якого установлений вплив саме таких доповнень, не зроблена заміна однієї відомої частини іншою відомою частиною; технічний результат досягається не за рахунок збільшення кількості пропускних приладь, а збільшення їхньої кількості для досягнення технічного результату можливе тільки при використанні конструкції пропускного приладдя, що заявляється; технічний результат досягається не за рахунок матеріалу, застосовуваного для виготовлення вставки, а за рахунок сукупності конструкції вставки з використанням зазначених матеріалів. Отже, заявлена корисна модель відповідає вимогам, які пред'являються до умови „винахідницький рівень". На кресленні представлено: на Фіг. 1 - пропускне приладдя для волосіні, на Фіг. 2 - вставка в кільце пропускного приладдя. Дані, що підтверджують можливість здійснення корисної моделі з одержанням вищевказаного технічного результату, полягають в наступному. Пропускне приладдя для волосіні (Фіг.1) являє собою кільце 1 і кріпильну стійку 2 для кріплення приладдя на вудлищі. Усередині кільця 1 розташована вставка 3, жорстко закріплена запресовуванням або іншим механічним способом. Внутрішній периметр вставки виконаний у вигляді трикутника з вигнутими сторонами й округленими вершинами. Вставка виконана, наприклад, з кераміки, твердих оксидів, силікатів кремнію або твердих металів. Пристрій працює таким чином. Пропускне приладдя (Фіг. 1), одне або більше, установлюють на вудлище за допомогою кріпильних стійок 2, причому, чим більше приладь установлено по довжині вудлища, тим більш рівномірно розподіляється навантаження, тому кількість пропускних приладь для волосіні можна довести до оптимального, підвищивши при цьому чутливість вудлища. Волосінь при сході з котушки проходить через отвори вставок 3 майже не зазнаючи тертя, тому що трикутна форма вставок з вигнутими сторонами й округленими кутами забезпечує мінімальний дотик волосіні до внутрішньої поверхні вставок 3. Таким чином, вищевикладені відомості свідчать про виконання при використанні заявленого пропускного приладдя для волосіні наступної сукупності умов: пропускне приладдя для волосіні, що втілює заявлену корисну модель при її здійсненні, призначене для використання в промисловості, а саме, у виробництві засобів лову риби; для заявленого пропускного приладдя для волосіні в тому вигляді, як воно охарактеризовано в незалежному пункті формули корисної моделі, підтверджена можливість його здійснення за допомогою описаних у заявці або відомих до дати пріоритету засобів і методів; пропускне приладдя для волосіні, що втілює заявлену корисну модель при її здійсненні, здатне забезпечити досягнення потрібного технічного результату. Перевага корисної моделі, що заявляється, полягає в тому, що у вудлища, спорядженого необхідною (доцільною) кількістю пропускних приладь для волосіні, за рахунок різкого зниження тертя волосіні об внутрішню поверхню пропускних приладь, підвищується міцність і чутливість. Отже, корисна модель відповідає умові „промислова придатність". 4704 ФІГ. 1 Фіг. 2 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
