Поворотна колонка для робочого устаткування навантажувача

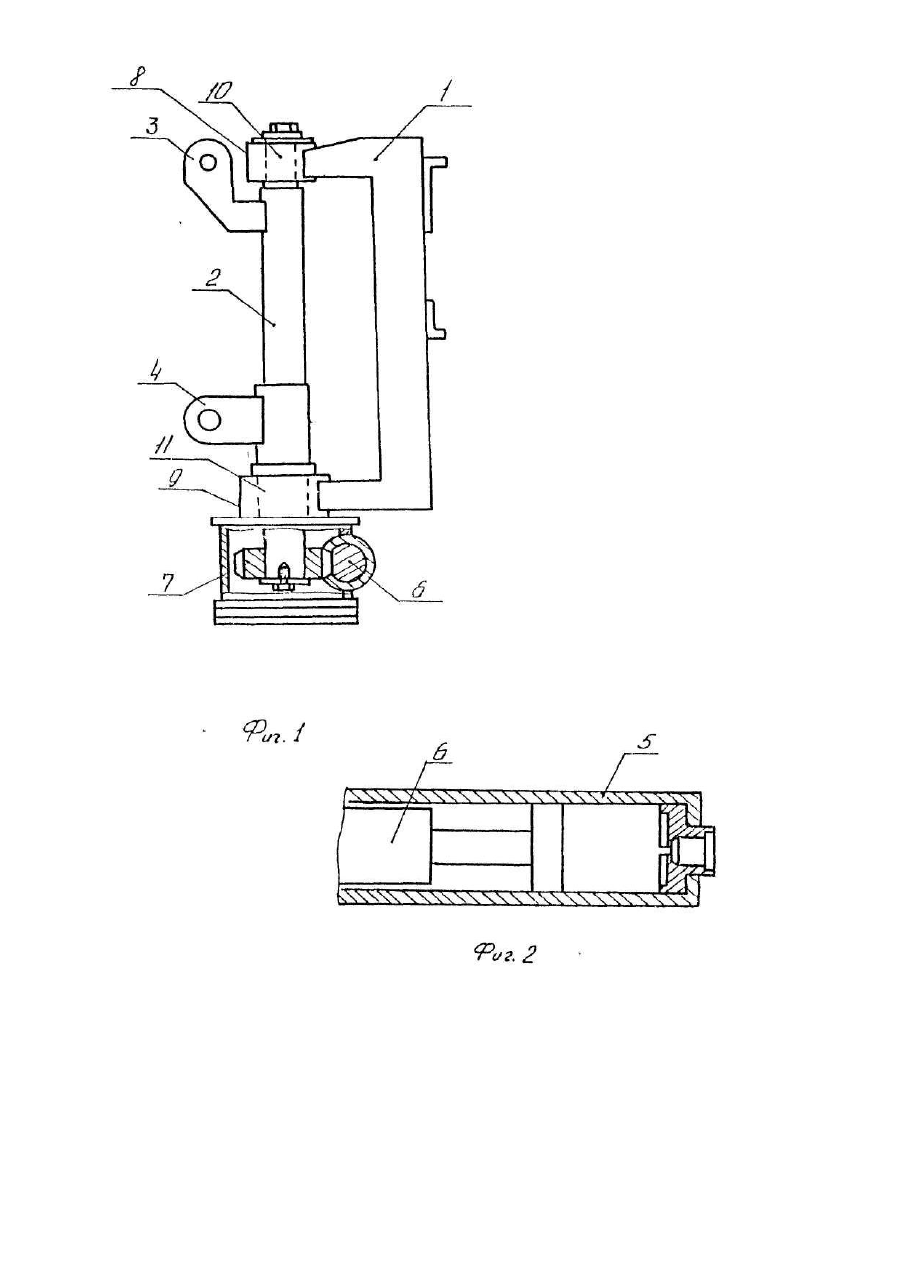

Изобретение относится к области землеройно-транспортных машин, в частности погрузчикам, оборудованным рабочим органом в виде обратной лопаты или другого типа, требующего поворота вокруг вертикальной оси. Известна поворотная колонка для рабочего оборудования погрузчика, состоящая из неподвижной части и установленной в ней подвижной части с проушинами крепления рабочего оборудования, привода поворота подвижной части, включающего гидроцилиндры, связанные с зубчатой рейкой, которая находится в зацеплении с зубчатым колесом, смонтированным на подвижной части поворотной колонки [1] Недостатком известной конструкции поворотной колонки является то, что привод поворота подвижной части колонки закреплен на верху неподвижной части колонки непосредственно под опорным узлом, служащим для навески рабочего оборудования на подвижную часть колонки Поскольку этот опорный узел крепится на подвижной части колонки над ее приводом, то это ведет к увеличению длины подвижной части и, как следствие, к увеличению изгибающего момента, действующего на всю колонку в целом от навешенного на него рабочего оборудования. В основу изобретения поставлена задача усовершенствования поворотной колонки, в которой путем изменения ее конструкции обеспечивается возможность снижения изгибающего момента от действия рабочего оборудования и за счет этого повышается надежность и долговечность данного узла. Поставленная задача решается тем, что в поворотной колонке для рабочего оборудования погрузчика, состоящей из неподвижной части и установленной в ней подвижной части с проушинами крепления рабочего оборудования, привода поворота подвижной части, включающего гидроцилиндры, связанные с зубчатой рейкой, которая находится в зацеплении с зубчатым колесом, смонтированным на подвижной части поворотной колонки, согласно изобретения неподвижная часть выполнена в виде [-образной рамы, верхняя и нижняя образующие которой выполнены с соосно расположенными отверстиями и являются соответственно верхней и нижней опорами для установленной в них подвижной части, на которой между верхней и нижней опорами закреплены проушины крепления рабочего оборудования, привод поворота подвижной части смонтирован под нижней опорой [-образной рамы, а конец подвижной части, установленный на нижней опоре, выходит за пределы последней и на нем закреплено зубчатое колесо. В связи с тем, что привод поворота подвижной части колонки установлен под нижней опорой [-образной рамы, кронштейны крепления рабочего оборудования закреплены на подвижной части между верхней и нижними опорами, а сама подвижная часть установлена в последних, достигается возможность уменьшить длину подвижной части, к которой прилагался вес рабочего оборудования и следовательно снизить изгибающий момент, который действовал как в целом на колонку, так и на элементы ее крепления к базовой машине. Сущность изобретения поясняется чертежами: на Фиг.1 изображена поворотная колонка для рабочего оборудования погрузчика, вид сбоку; на Фиг.2 - часть привода поворота подвижной части. Поворотная колонка для рабочего оборудования погрузчика состоит из неподвижной части 1, подвижной части 2 с проушинами 3 и 4 для крепления рабочего оборудования погрузчика, привода поворота подвижной части 2, включающего гидроцилиндры 5 (второй гидроцилиндр расположен с противоположной стороны симметрично первому), зубчатую рейку 6, зубчатое колесо 7. Неподвижная часть 1 выполнена в виде [-образной рамы с верхней 8 и нижней 9 опорами. В опорах 8 и 9 имеются соосные отверстия 10 и 11. Сборка колонки осуществляется следующим образом. В отверстия 10 и 11, выполненные в опорах 8 и 9, вставляется подвижная часть 2 и привариваются проушины 3 и 4, которые располагают между опорами 8 и 9. Зубчатое колесо 7 в сборе с зубчатой рейкой 6 и гидроцилиндрами 5 устанавливают на конце подвижной части 2, который выходит за пределы опоры 9 и весь привод в целом крепят под нижней опорой 9 к ее низу. Работает поворотная колонка следующим образом: к проушине 4, с помощью пальца через отверстие крепится стрела рабочего оборудования, а к проушине 3 так же пальцем через отверстие крепится гидроцилиндр подъема (опускания) стрелы, соединенный со стрелой в верхней ее части. При необходимости поворота рабочего оборудования погрузчика в горизонтальной плоскости подают под давлением рабочую жидкость в поршневую полость одного из гидроцилиндров 5. Поршень, перемещаясь, толкает рейку 6, которая поворачивает жестко связанное с подвижной частью 2 зубчатое колесо 7, поворачивая таким образом подвижную часть 2 и закрепленное на ней в проушинах 3 и 4 рабочее оборудование вокруг оси в отверстиях 10 и 11. При повороте рабочего оборудования в противоположную сторону рабочая жидкость подается под давлением в гидроцилиндр, расположенный с противоположной стороны относительно рейки, и подвижная часть поворачивается в противоположную сторону, перемещая за собой рабочее оборудование погрузчика. Таким образом, подавая давление рабочей жидкости то в один, то в другой гидроцилиндры, расположенные на концах зубчатой рейки 6, обеспечивается поворот рабочего оборудования погрузчика в горизонтальной плоскости. Расположение же привода поворота непосредственно под нижней опорой на неподвижной части поворотной колонки позволило расположить проушины 3 и 4 на подвижной части 2 в непосредственной близости к опорам 8 и 9 и за счет этого повысить жесткость всего механизма, снизить влияние изгибающего момента, действующего на колонку при подъеме-опускании рабочего оборудования погрузчика, и повысить за счет этого надежность и долговечность поворотной колонки.
