Черв`ячна передача

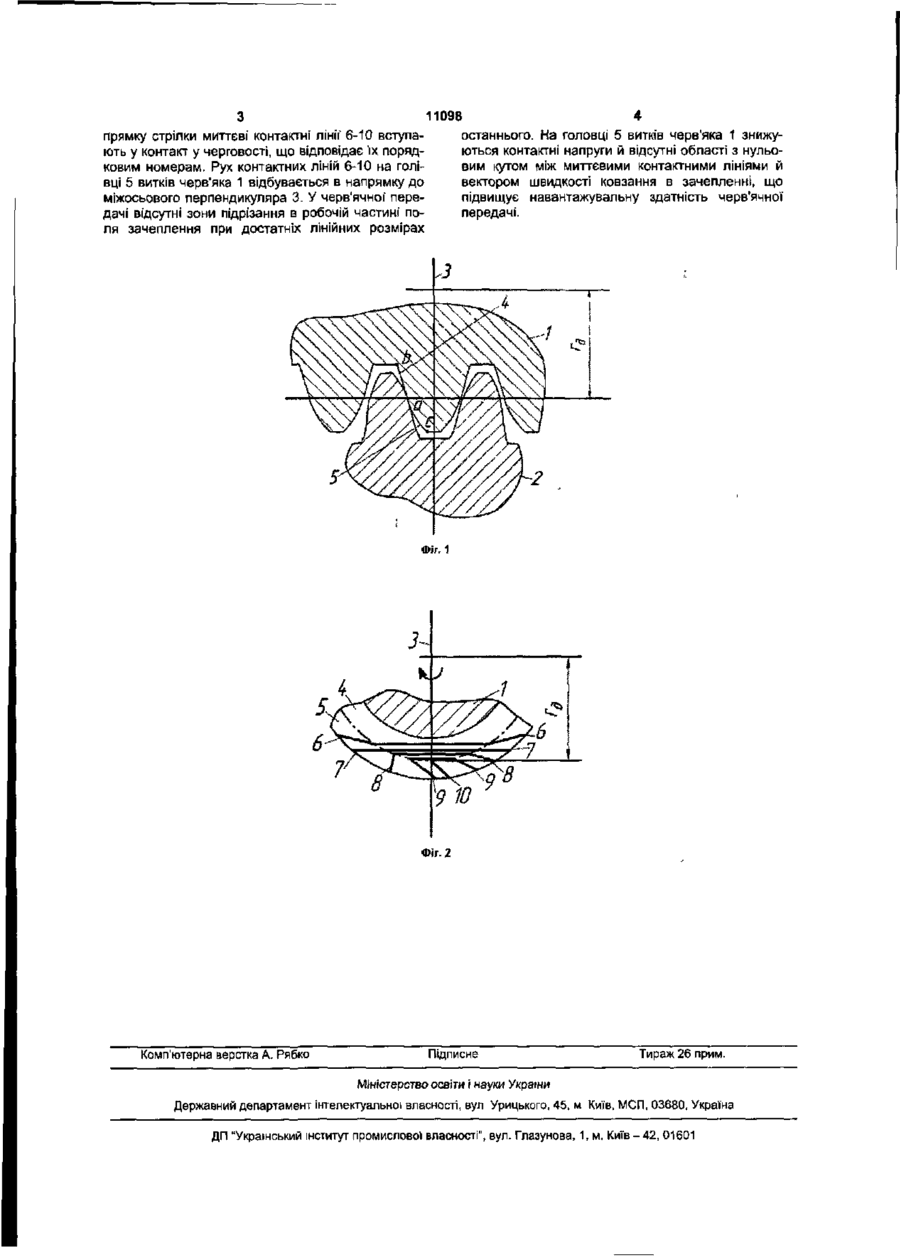

Черв'ячна передача, що містить циліндричний черв'як, профілі ніжки й головки витка якого з'єднані перехідною ділянкою, профілі головок витків якого мають випуклу форму, і сполучене з ним черв'ячне колесо, яка відрізняється тим, що профілі ніжок витків циліндричного черв'яка виконано прямолінійними. Корисна модель відноситься до машинобудування й може бути використана в приводах машин і механізмів, що містять черв'ячні передачі. Відомо черв'ячна передача, що містить циліндричний черв'як, профілі голівок і ніжок витків якого в осьовому перерізі обкреслені відрізками прямих (архімедов черв'як) [див. Ф.Л. Литвин. Теорія зубчастих зачеплень. М.: 1968 - 548с, стор.408409]. Недоліком відомої черв'ячної передачі є її недостатньо висока навантажувальна здатність через малі значення критерію контактної міцності ніжок зубів черв'ячного колеса й несприятливого розташування миттєвих контактних ліній щодо вектора швидкості ковзання. Найбільш близьким до пропонованого технічного рішення є черв'ячна передача, що містить циліндричний черв'як, профіль ніжки витка якого має увігнуту форму, профіль голівки витка має випуклу форму, випукла і увігнута ділянки профілю з'єднані перехідною ділянкою, і сполучене з ним черв'ячне колесо [див. а.с. №1672039 (СРСР) F16H1/16, опубл. у Б И., 1991, №31] Недоліком відомої' черв'ячної передачі є її недостатньо висока навантажувальна здатність через високі значення контактних напруг у зоні контакту робочих поверхонь, що відповідають профілю перехідної ділянки від голівок до ніжок витків черв'яка. В основу корисної' моделі поставлено задачу підвищення навантажувальної здатності черв'ячної передачі, шляхом того, що профілі ніжок витка циліндричного черв'яка виконано прямолінійними, що приведе до зниження контактних напруг і під вищенню навантажувальної здатності черв'ячної передачі. Поставлена задача досягається тим, що в черв'ячній передачі, що містить циліндричний черв'як, профілі ніжки й головки витка якого з'єднані перехідною ділянкою, профілі головок мають випуклу форму і сполучене з ним черв'ячне колесо, відповідно до корисної моделі, профілі ніжок витка циліндричного черв'яка виконано прямолінійними. У такій передачі на ніжках зубів черв'ячного колеса в зоні контакту знижуються контактні напруги в порівнянні із прототипом при сприятливому розташуванні миттєвих контактних ліній щодо вектора швидкості ковзання, що підвищує навантажувальну здатність черв'ячної передачі. На фіг.1 показана черв'ячна передача в середній торцевій площині черв'ячного колеса; на фіг.2 - проекції миттєвих контактних ліній на торцеву площину черв'яка. Черв'ячна передача містить циліндричний черв'як 1 з радіусом ділильного циліндра га , сполучене із черв'яком 1 черв'ячне колесо 2 і міжосьовий перпендикуляр 3. Профіль «ab» ніжок 4 витків черв'яка 1 виконаний прямолінійним, профіль «ас» головок 5 черв'яка 1 не евольвентной випуклої форми На фіг.2 показані проекції 6-10 миттєвих контактних ліній на торцеву площину циліндричного черв'яка 1. При роботі передачі обертання черв'яка 1 і черв'ячного колеса 2 забезпечує контакт між їх активними поверхнями по миттєвих контактних лініях, проекції 6-10 яким на торцеву площину черв'яка 1 показані на фіг.2. При обертанні черв'яка 1 по на о 11098 останнього. На головці 5 витків черв'яка 1 знижуються контактні напруги й відсутні області з нульовим кутом між миттєвими контактними лініями й вектором швидкості ковзання в зачепленні, що підвищує навантажувальну здатність черв'ячної передачі. прямку стрілки миттєві контактні лінії 6-Ю вступають у контакт у черговості, що відповідає їх порядковим номерам. Рух контактних ліній 6-10 на голівці 5 витків черв'яка 1 відбувається в напрямку до міжосьового перпендикуляра 3. У черв'ячної передачі відсутні зони підрізання в робочій частині поля зачеплення при достатніх лінійних розмірах Фіг. 1 Фіг. 2 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
