Черв’ячна передача
Номер патенту: 10548
Опубліковано: 15.11.2005
Автори: Носко Павло Леонідович, Муховатий Олександр Анатолійович, Шишов Валентин Павлович
Формула / Реферат
1. Черв'ячна передача, що містить циліндричний черв'як з опукло-увігнутими витками та черв'ячне колесо, сполучене із черв'яком, яка відрізняється тим, що параметри дуги окружності головки профілю витка черв'яка визначені з умови:
де
а є коренем рівняння
- радіус дуги окружності профілю головки витка черв'яка;
- кут профілю головки витка черв'яка в осьовому перерізі;
rW - радіус початкового циліндра черв'яка;
- кут підйому витка черв'яка на початковому циліндрі;
а - відстань центра дуги окружності від твірної початкового циліндра черв'яка в осьовому перерізі;
аmax - найбільш можливе значення «а» при наявності вузлової лінії зачеплення
профілю головки витка.
2. Черв'ячна передача за п. 1, яка відрізняється тим, що значення a > amax.
Текст

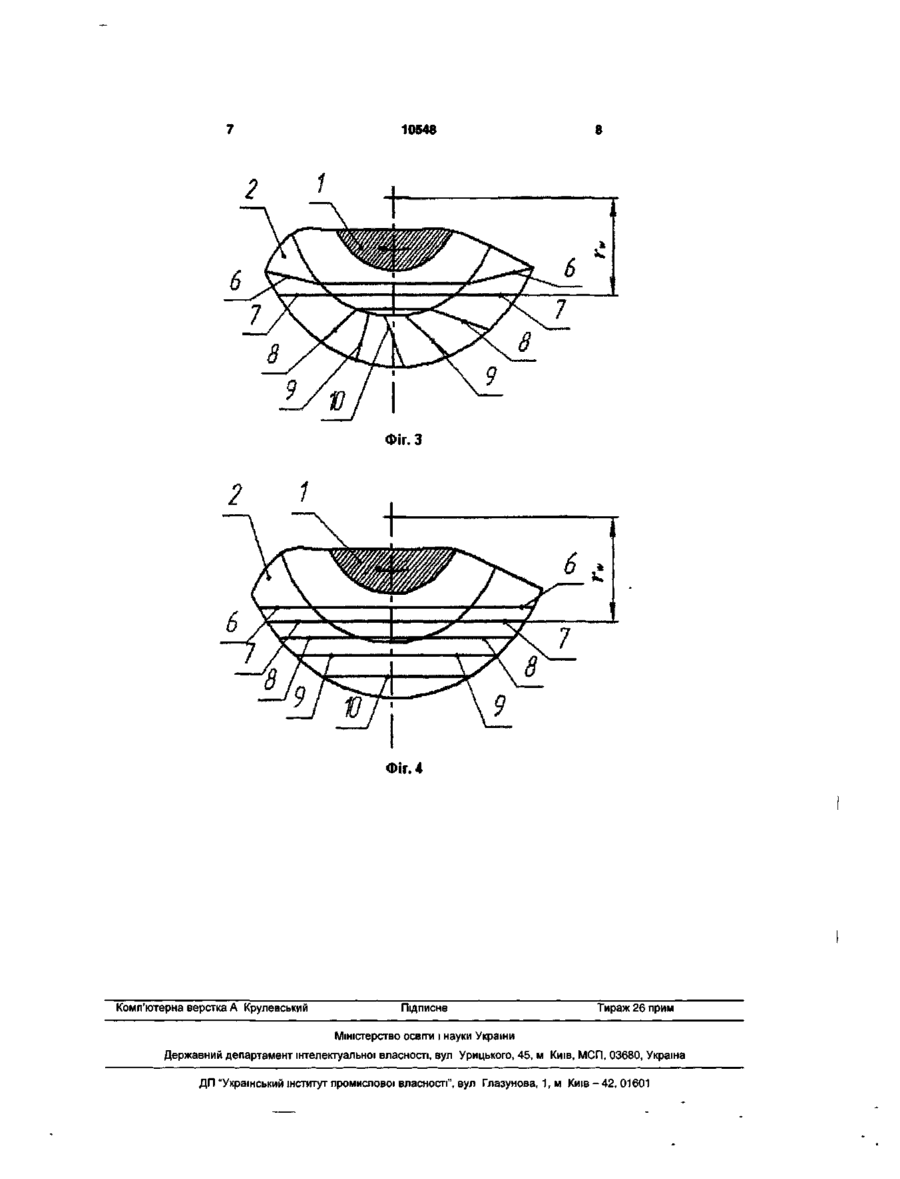

1 Черв'ячна передача, що містить циліндричний черв'як з опукло-увігнутими витками та черв'ячне колесо, сполучене із черв'яком, яка відрізняється тим, що параметри дуги окружності головки профілю витка черв'яка визначені з умови. 0 атах, на Фіг.4 - проекції МИТТЄВИХ контактних ліній на торцеву площину черв'яка при = 0; (cos^a^i-tg^ p - радіус дуги окружності профілю головки витка черв'яка; a - кут профілю головки витка черв'яка в осьовому перерізі; rw - радіус початкового циліндра черв'яка; A,w - кут підйому витка черв'яка на початковому циліндрі; а - відстань центра дуги окружності від утворюючої початкового циліндра черв'яка в осьовому перерізі; атах - найбільш можливе значення «а» при наявності вузлової лінії зачеплення профілю головки витка. Крім того, черв'ячна передача може бути виконана при З > дтах, (2) коли відсутні вузлові лінії зачеплення опуклого профілю головки витка. Виконання черв'ячної передачі з такими параметрами опуклого профілю головки витка черв'яка забезпечує відсутність вузлових ліній зачеплення в робочій області поверхні зачеплення без наявності перехідної ділянки від профілю головки до профілю ніжки витка. Це створює сприятливе розташування миттєвих контактних ліній щодо вектора швидкості ковзання, знижує контактні напруги Черв'ячна передача МІСТИТЬ циліндричного черв'яка 1, опуклі профілі головки 2 витка якого обкреслені в осьовому перерізі дугою окружності з радіусом р , кутом профілю a , центром О, розташованим на відстані «а» від утворюючої 3 початкового циліндра з радіусом rw, з ніжкою 4 витка прямолінійного або криволінійного профілю та сполучене із черв'яком 1 черв'ячне колесо 5. Геометричні параметри дуги окружності, що окреслює головку 2 витка обрані зі співвідношень (1) і (2). На Фіг.2, 3, 4 показані проекції 6-10 миттєвих контактних ліній на торцеву площину черв'яка 1. При роботі передачі обертання черв'яка 1 і черв'ячного колеса 5 забезпечує контакт між їхніми активними поверхнями по миттєвих лініях контакту, проекції 6-10 яких на торцеву площину черв'яка 1 показані на Фіг.2, 3 й 4. При обертанні черв'яка 1 по стрілці миттєві лінії контакту 6-10 із черговістю їхніх порядкових номерів вступають у контакт. У черв'ячної передачі утворюючої 3 початкового циліндра черв'яка 1 відсутні вузлові лінії зачеплення в робочій частині поля зачеплення зі сприятливим розташуванням миттєвих ліній контакту на головці 2 витка черв'яка 1 щодо вектора швидкості ковзання. При цьому на ніжках зубів черв'ячного колеса 5 зменшуються контактні напруги. Це підвищує навантажувальну здатність і коефіцієнт корисної дії черв'ячної передачі. І'МФ г міф d 10548 Фіг. З Фіг. 4 Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm gearing
Автори англійськоюNosko Pavlo Leonidovych, Shyshov Valentyn Pavlovych, Mukhovatyi Oleksandr Anatoliiovych
Назва патенту російськоюЧервячная передача
Автори російськоюНоско Павел Леонидович, Шишов Валентин Павлович, Муховатый Александр Анатолиевич
МПК / Мітки
МПК: F16H 1/16
