Штуцер регульований

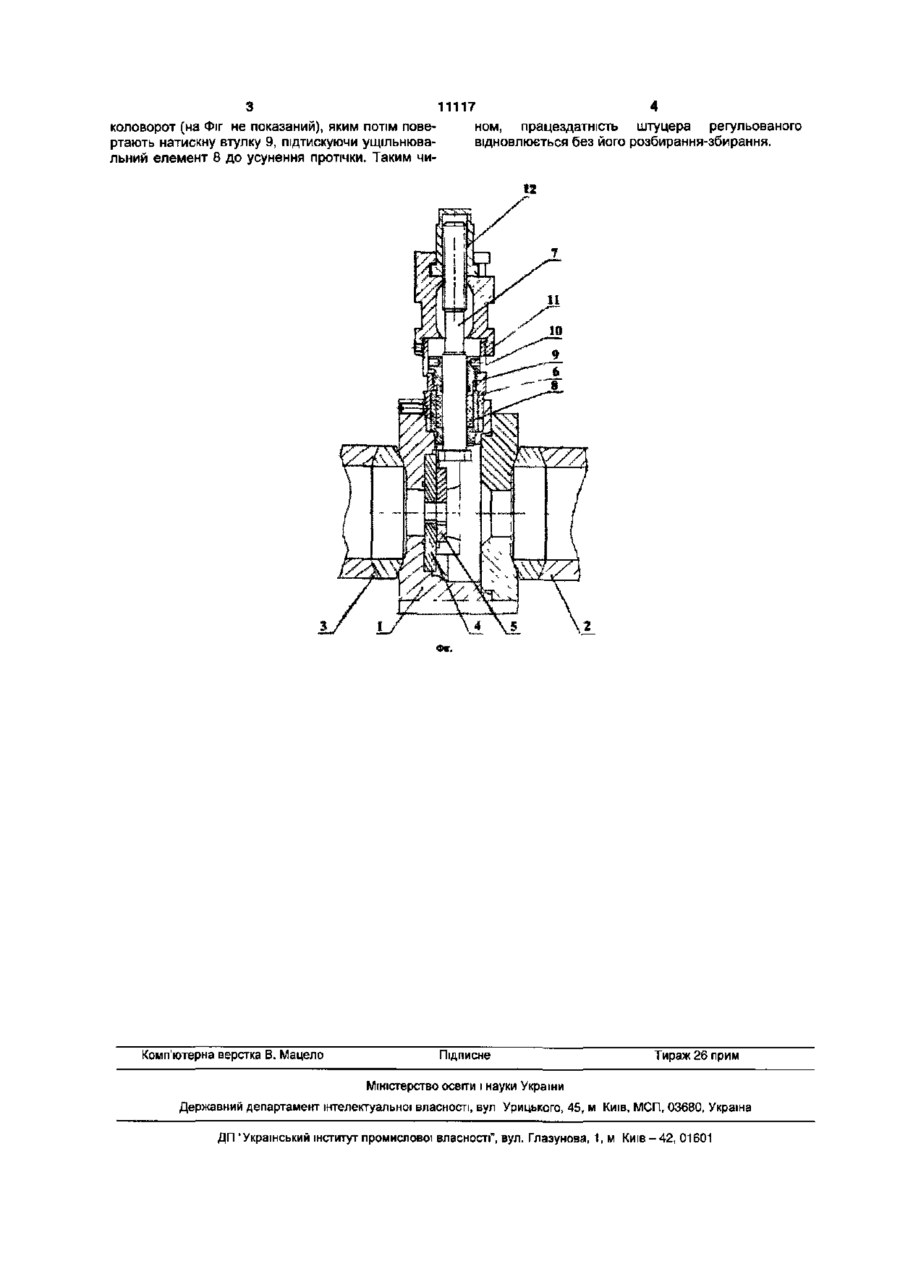

Штуцер регульований, що містить корпус з патрубками і розміщені в корпусі нерухомий вкладиш, шибер, шток і ущільнювальний елемент, який відрізняється тим, що він оснащений перехідником з вікном у верхній частині і рухливою в осьовому напрямку відносно перехідника натискною втулкою, на зовнішній поверхні якої* виконані глухі радіальні отвори, принаймні два з яких при повороті натискної втулки навколо осі збігаються з прорізом вікна. Корисна модель відноситься до газової промисловості, а саме, до пристроїв для регулювання дебіту газових свердловин, і може бути встановлена на технологічних лініях обладнання газоконденсатних промислів. Найбільш близьким по технічній сутності до запропонованого технічного рішення є штуцер регульований ШР-12 [див. «Паспорт ЦА 2.504.014 ПС», ВПО «Ужгородский экспериментальный завод газотранспортных турбоустановок», 1979], що містить корпус з патрубками і розміщеними в корпусі нерухомим вкладишем, шибером, штоком і ущільнювальним елементом. Недоліком даного штуцера регульованого є необхідність його розбирання-збирання для заміни ущільнювального елемента при його зносі з метою забезпечення надійної герметизації, що збільшує трудомісткість обслуговування. В основу корисної моделі поставлена задача удосконалення штуцера регульованого шляхом забезпечення необхідної герметизації без розбирання-збирання знизити трудомісткість обслуговування. Поставлена задача вирішується за рахунок того, що штуцер регульований, що містить корпус з патрубками і розміщені в корпусі нерухомий вкладиш, шибер, шток і ущільнювальний елемент, відповідно до технічного рішення, оснащений переходником з вікном у верхній частині і натискною втулкою, рухливою в осьовому напрямку відносно перехідника, на зовнішній поверхні якої* виконані глухі радіальні отвори, принаймні два з яких при повороті натискної втулки навколо осі збігаються з прорізом вікна. Наявність перехідника з вікном і натискної' втулки з глухими отворами дозволяє без розбирання, заміни ущільнювального елемента і наступного збирання усунути негерметичність штуцера регульованого, яка виникає внаслідок зносу ущільнювального елемента, за рахунок можливості його деформації при додатковому стиску. Таким чином, знижується трудомісткість обслуговування штуцера регульованого. На Фіг. зображений штуцер регульований, поздовжні й розріз. Штуцер регульований містить корпус 1 з патрубками 2 і 3, нерухомий вкладиш 4, шибер 5, перехідник 6, шток 7, ущільнювальний елемент 8 і натискну втулку 9. У верхній частині перехідника 6 виконане вікно 10, а на ЗОВНІШНІЙ поверхні натискної втулки 9 - глухі радіальні отвори 11. У верхній частині штока 7 закріплена гайка 12. Штуцер регульований працює таким чином. При необхідності регулювання режиму свердловини для зміни розходу газу, який проходить через патрубки 2 і 3, обертають гайку 12, що переміщає шток 7 і зв'язаний з ним шибер 5, який змінює діаметр прохідного перетину штуцера, просуваючись відносно нерухомого вкладиша 4. При порушенні герметичності ущільнювального елемента 8 через проріз вікна 10 перехідника 6 в одному з отворів 11 натискної втулки 9 фіксують 11117 коловорот (на Фіг не показаний), яким потім повертають натискну втулку 9, підтискуючи ущільнювальний елемент 8 до усунення протічки. Таким чи ном, працездатність штуцера регульованого відновлюється без його розбирання-збирання. Фіг. Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
