Сепаруючий пристрій картоплезбиральної машини

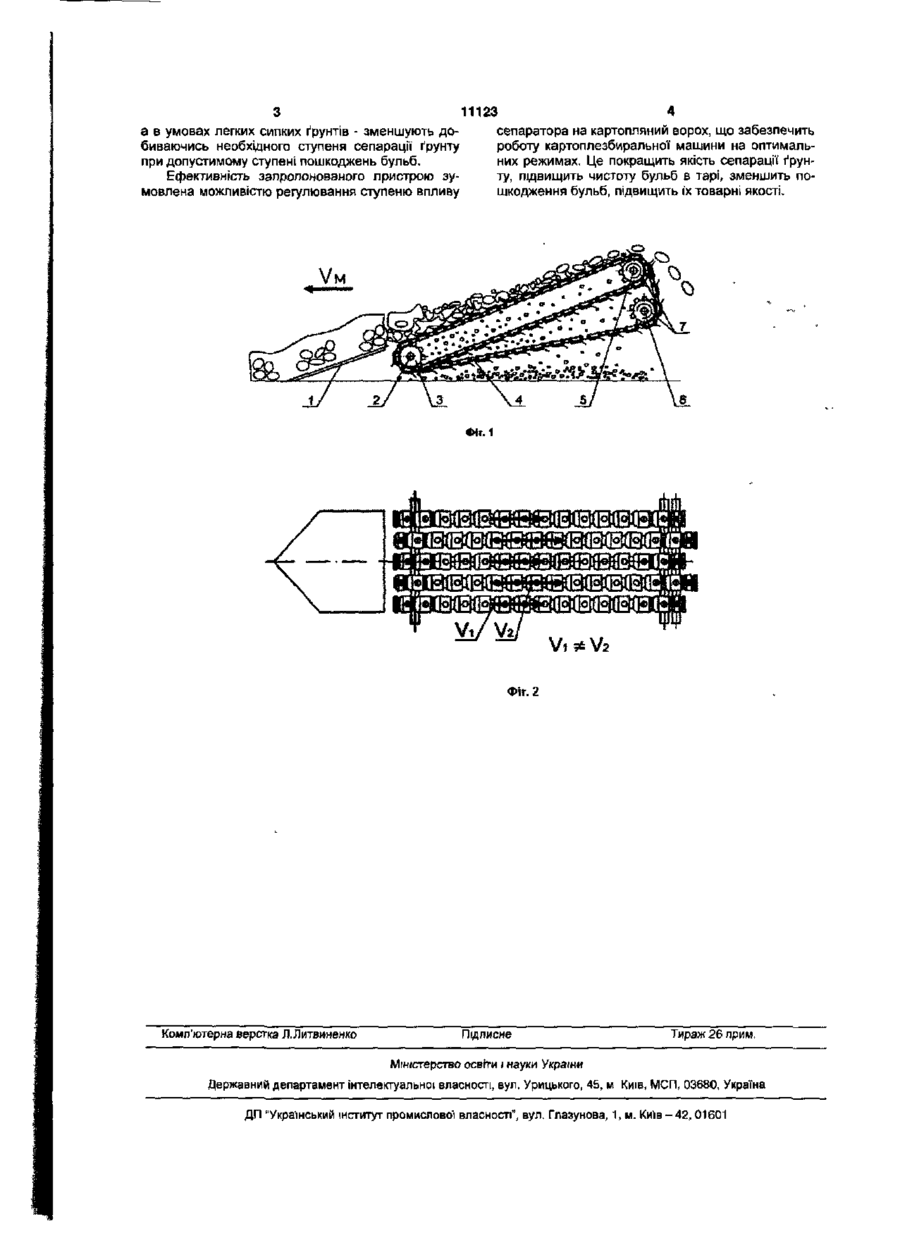

Сепаруючий пристрій картоплезбиральної машини, робоча поверхня якого складається з окремих поздовжніх стрічок, який відрізняється тим, що непарні та парні стрічки приводяться від двох різних валів, які мають можливість обертатися з різними кутовими швидкостями. Корисна модель відноситься до картоплезбиральної сільськогосподарської техніки (картоплекопачі, картоплезбиральні комбайни тощо), які обладнані елеваторними сепаруючими пристроями. Відомий пристрій для активної сепарації бульбоносно'і маси [Пат. 34335А Україна, МПК A01D17/00, опубл. 15.02.2001, Бюл. №1] сепаратор якого складається з ведучого вала та осі, на які встановлено шківи різних діаметрів нерухомо та шківи однакових діаметрів рухомо відповідно, причому на шківи встановлені гнучкі стрічкові елементи, які внаслідок різниці діаметрів ведучих зірочок рухаються з різними швидкостями. Недоліком відомого прототипу є те, що його сепаруюча здатність визначається лише довжиною робочої' частини сепаратора, а регулювання ступеню впливу на картопляний ворох можливе лише в незначних межах шляхом зміни різниці діаметрів ведучих зірочок, що не дозволяє адаптувати картоплезбиральну машину для роботи в різних ґрунтових умовах. В основу корисної моделі поставлено задачу покращення якості сепарації картопляного вороху і зменшення пошкоджень бульб картоплезбиральними машинами шляхом обладнання їх сепаруючим пристроєм, що здатний змінювати ступінь впливу на ворох залежно від ґрунтових умов у широких межах. Поставлена задача досягається тим, що в сепаруючому пристрої картоплезбиральної машини, робоча поверхня якого складається з окремих поздовжніх стрічок, згідно корисної моделі непарні та парні стрічки приводяться від двох різних валів, які мають можливість обертатися з різними кутовими швидкостями. Змінюючи кутові швидкості обертання ведучих валів можна змінювати різницю швидкостей стрічок, а отже і регулювати ступінь впливу на ворох. Суттєві ознаки, що викладені в формулі корисної моделі, направлені на забезпечення оптимальної роботи картоплезбиральної машини на різних типах фунтів з високим ступенем сепарації ґрунту та низьким ступенем пошкоджень бульб. Сепаруючий пристрій картоплезбиральної машини зображений на Фіг. 1 - вид збоку при збиранні картоплі; ФІг.2 - вид зверху. Пристрій складається з осі 2 з закріпленими з можливістю обертання веденими зірочками 3, ведучого вала 5, на якому непарні ведучі зірочки 7 закріплені нерухомо, а парні - ведені - з можливістю обертання, та ведучого вала 6, на якому ведучі зірочки закріплені нерухомо. На зірочки встановлено ланцюги 4, які утворюють робочу поверхню сепаратора. На схемах також показаний робочий орган для підбору бульбоносної маси - суцільний леміш 1. Працює сепаруючий пристрій картоплезбиральної машини наступним чином. При переміщенні машини вздовж рядків картопляного поля леміш 1 зрізає пласт ґрунту грядки разом з бульбами і подає його на полотно сепаруючого пристрою. Сепарація ґрунту відбувається за рахунок його просіювання крізь щілини між окремими стрічками та щілини у самих стрічках. Для забезпечення ефективної роботи сепаратора в умовах важких фунтів різницю кутових швидкостей обертання ведучих валів збільшують, СО CM о> 11123 сепаратора на картопляний ворох, що забезпечить а в умовах легких сипких ґрунтів - зменшують дороботу картоплезбиральної машини на оптимальбиваючись необхідного ступеня сепарації ґрунту них режимах. Це покращить якість сепарації ґрунпри допустимому ступені пошкоджень бульб. ту, підвищить чистоту бульб в тарі, зменшить поЕфективність запропонованого пристрою зушкодження бульб, підвищить їх товарні якості. мовлена можливістю регулювання ступеню впливу VM Фіг. 1 Фіг. 2 Комп'ютерна верстка ДЛитвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
