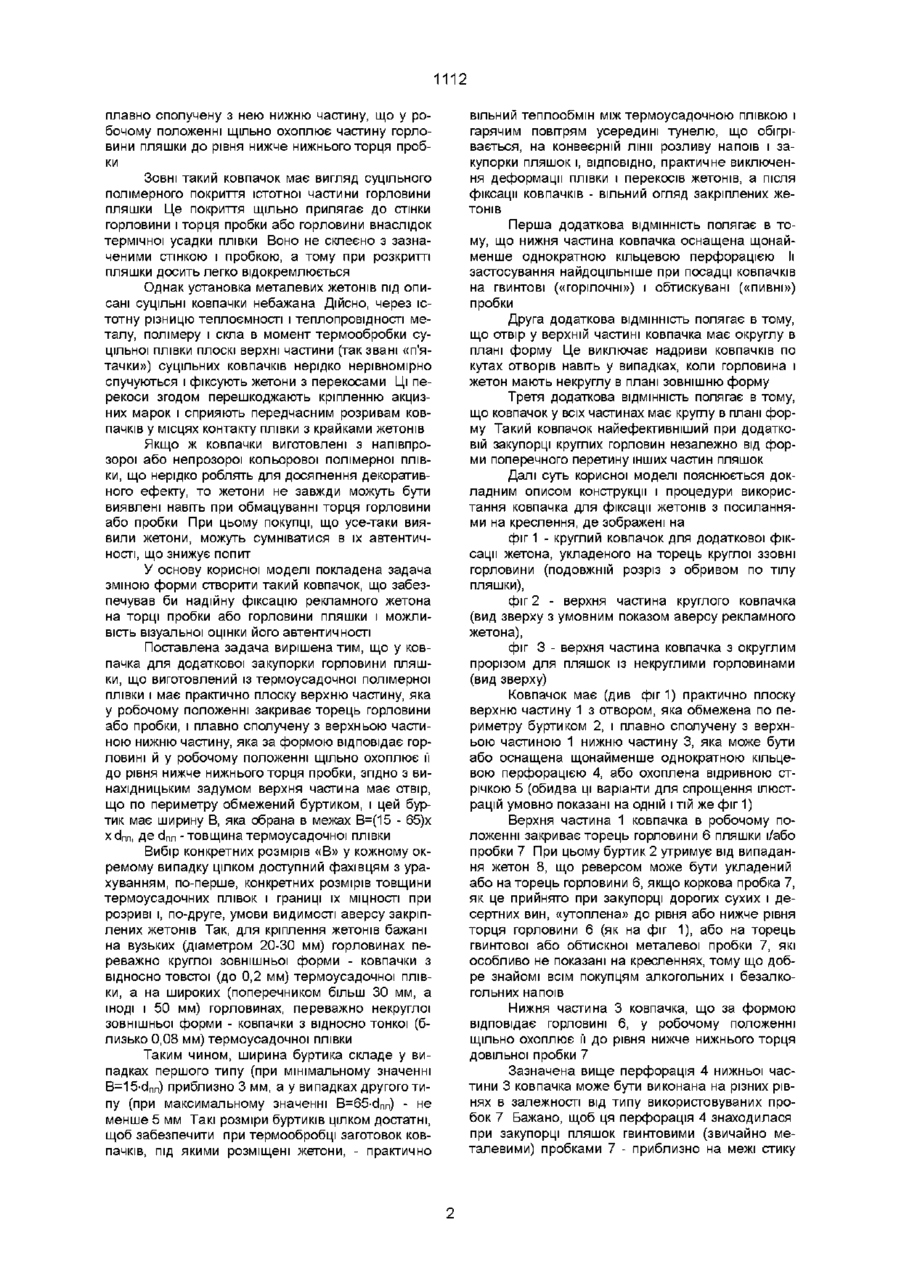

1 Ковпачок для додаткової закупорки горловини пляшки, що виготовлений із термоусадочної полімерної плівки і має практично плоску верхню частину, що у робочому положенні закриває торець горловини або пробки, і плавно сполучену з нею нижню частину, що за формою відповідає горловині й у робочому положенні щільно охоплює и до рівня нижче нижнього торця пробки, який відрізняється тим, що верхня частина має отвір, що по периметру обмежений буртиком, і цей буртик має ширину В, що обрана в межах В=(15 - 65)х xd m , де сі пл -товщинатермоусадочної плівки 2 Ковпачок за п 1, який відрізняється тим, що його нижня частина оснащена щонайменше однократною кільцевою перфорацією 3 Ковпачок за п 1, який відрізняється тим, що отвір у верхній частині має круглу в плані форму 4 Ковпачок за п 1, який відрізняється тим, що у всіх частинах він має круглу в плані форму Корисна модель стосується конструкції ковпачків, які використовують для додаткової закупорки пляшок після їх заповнення рідиною й закоркування Такі ковпачки можуть бути використані переважно тоді, коли на верхніх торцях пробок або горловин розміщені подібні монетам переважно металеві жетони Загальновідомо, що добросовісні виробники рідких товарів, особливо дорогих високоякісних спиртних напоїв типу горілки, коньяку або бренді і марочних вин прагнуть по-перше, захистити свою продукцію від підробок і, по-друге, рекламувати и при кожній покупці і стимулювати попит Саме цим цілям служать подібні монетам металеві жетони згідно з патентом України №25201 -А На їхні аверси (лицьові сторони) наносять однакові рельєфні зображення рекламно-ігрового номіналу (наприклад, «1 ГЕТЬМАН»), а на реверси (зворотні сторони) - не повторювані індивідуальні цифрові і/або буквенні коди, які - за бажанням - можуть сполучатися з рельєфними малюнками Ці КОДИ надають покупцям можливість брати участь у рекламних акціях-розиграшах цінних призів Найпростішими засобами фіксації жетонів можуть служити ковпачки Звичайно їх установлюють на торці пробок або горловин пляшок за допомогою пристосувань, що розташовані наприкінці кожної потокової лінії розливу й закупорки спиртних напоїв Таким ковпачкам при виготовленні вручну важко надати однаковий «фірмовий» ЗОВНІШНІЙ вигляд, а пристосування для їх установки на горловини пляшок важкодоступні для осіб, що займаються підробкою Тому навіть використовувані без жетонів однотипні ковпачки нерідко служать для покупців додатковим свідоцтвом автентичності походження і якості товару, що купується Якщо ж ковпачки будуть застосовані разом з жетонами, які набагато важче підробити, то довіра покупців ще більш зросте У найпростішому загальновідомому випадку ковпачки виготовляють намотуванням металевої фольги на горловини пляшок і фіксують клеєм Ковпачки цього типу кожний може бачити на пляшках, у яких продають шипучі вина Однак металева фольга непрозора Тому жетони під нею недоступні для огляду при покупці Якщо ж частина ковпачка, що закриває торець пробки або горловини, буде виготовлена з вирізом, то буртик з м'якої фольги не зможе утримати жетон, і його також доведеться приклеювати Це ускладнить вилучення жетона для наступного використання Останній із зазначених недоліків можна усунути, використовуючи для виготовлення ковпачків міцну термоусадочну полімерну плівку Відомий виготовлений із такої плівки ковпачок (див , наприклад, рекламний проспект, що додається в копи, фірми «KWK TRADE», м Кошице, Словаччина), що найближчий до запропонованого ковпачка по технічній суті Він має практично плоску суцільну верхню частину, що у робочому положенні закриває торець пробки або горловини, і Зоя 1112 плавно сполучену з нею нижню частину, що у робочому положенні щільно охоплює частину горловини пляшки до рівня нижче нижнього торця пробки Зовні такий ковпачок має вигляд суцільного полімерного покриття істотної частини горловини пляшки Це покриття щільно прилягає до стінки горловини і торця пробки або горловини внаслідок термічної усадки плівки Воно не склеєно з зазначеними стінкою і пробкою, а тому при розкритті пляшки досить легко відокремлюється Однак установка металевих жетонів під описані суцільні ковпачки небажана Дійсно, через істотну різницю теплоємності і теплопровідності металу, полімеру і скла в момент термообробки суцільної плівки плоскі верхні частини (так звані «п'ятачки») суцільних ковпачків нерідко нерівномірно спучуються і фіксують жетони з перекосами Ці перекоси згодом перешкоджають кріпленню акцизних марок і сприяють передчасним розривам ковпачків у місцях контакту плівки з крайками жетонів Якщо ж ковпачки виготовлені з напівпрозорої або непрозорої кольорової полімерної плівки, що нерідко роблять для досягнення декоративного ефекту, то жетони не завжди можуть бути виявлені навіть при обмацуванні торця горловини або пробки При цьому покупці, що усе-таки виявили жетони, можуть сумніватися в їх автентичності, що знижує попит У основу корисної моделі покладена задача зміною форми створити такий ковпачок, що забезпечував би надійну фіксацію рекламного жетона на торці пробки або горловини пляшки і можливість візуальної оцінки його автентичності Поставлена задача вирішена тим, що у ковпачка для додаткової закупорки горловини пляшки, що виготовлений із термоусадочної полімерної плівки і має практично плоску верхню частину, яка у робочому положенні закриває торець горловини або пробки, і плавно сполучену з верхньою частиною нижню частину, яка за формою відповідає горловині й у робочому положенні щільно охоплює її до рівня нижче нижнього торця пробки, згідно з винахідницьким задумом верхня частина має отвір, що по периметру обмежений буртиком, і цей буртик має ширину В, яка обрана в межах В=(15 - 65)х х d m , де сі пл - товщина термоусадочної плівки Вибір конкретних розмірів «В» у кожному окремому випадку цілком доступний фахівцям з урахуванням, по-перше, конкретних розмірів товщини термоусадочних плівок і границі їх МІЦНОСТІ при розриві і, по-друге, умови видимості аверсу закріплених жетонів Так, для кріплення жетонів бажані на вузьких (діаметром 20-30 мм) горловинах переважно круглої зовнішньої форми - ковпачки з відносно товстої (до 0,2 мм) термоусадочної плівки, а на широких (поперечником більш ЗО мм, а ІНОДІ і 50 мм) горловинах, переважно некруглої зовнішньої форми - ковпачки з відносно тонкої (близько 0,08 мм) термоусадочної плівки Таким чином, ширина буртика складе у випадках першого типу (при мінімальному значенні В=15-сіпл) приблизно 3 мм, а у випадках другого типу (при максимальному значенні B=65-dm) - не менше 5 мм Такі розміри буртиків цілком достатні, щоб забезпечити при термообробці заготовок ковпачків, під якими розміщені жетони, - практично вільний теплообмін між термоусадочною плівкою і гарячим повітрям усередині тунелю, що обігрівається, на конвеєрній лінії розливу напоїв і закупорки пляшок і, ВІДПОВІДНО, практичне виключення деформації плівки і перекосів жетонів, а після фіксації ковпачків - вільний огляд закріплених жетонів Перша додаткова ВІДМІННІСТЬ полягає в тому, що нижня частина ковпачка оснащена щонайменше однократною кільцевою перфорацією її застосування найдоцільніше при посадці ковпачків на гвинтові («горілочні») і обтискувані («пивні») пробки Друга додаткова ВІДМІННІСТЬ полягає в тому, що отвір у верхній частині ковпачка має округлу в плані форму Це виключає надриви ковпачків по кутах отворів навіть у випадках, коли горловина і жетон мають некруглу в плані зовнішню форму Третя додаткова ВІДМІННІСТЬ полягає в тому, що ковпачок у всіх частинах має круглу в плані форму Такий ковпачок найефективніший при додатковій закупорці круглих горловин незалежно від форми поперечного перетину інших частин пляшок Далі суть корисної моделі пояснюється докладним описом конструкції і процедури використання ковпачка для фіксації жетонів з посиланнями на креслення, де зображені на фіг 1 - круглий ковпачок для додаткової фіксації жетона, укладеного на торець круглої ззовні горловини (подовжній розріз з обривом по тілу пляшки), фіг 2 - верхня частина круглого ковпачка (вид зверху з умовним показом аверсу рекламного жетона), фіг 3 - верхня частина ковпачка з округлим прорізом для пляшок із некруглими горловинами (вид зверху) Ковпачок має (див фіг1) практично плоску верхню частину 1 з отвором, яка обмежена по периметру буртиком 2, і плавно сполучену з верхньою частиною 1 нижню частину 3, яка може бути або оснащена щонайменше однократною кільцевою перфорацією 4, або охоплена відривною стрічкою 5 (обидва ці варіанти для спрощення ілюстрацій умовно показані на одній і тій же фіг 1) Верхня частина 1 ковпачка в робочому положенні закриває торець горловини 6 пляшки і/або пробки 7 При цьому буртик 2 утримує від випадання жетон 8, що реверсом може бути укладений або на торець горловини 6, якщо коркова пробка 7, як це прийнято при закупорці дорогих сухих і десертних вин, «утоплена» до рівня або нижче рівня торця горловини 6 (як на фіг 1), або на торець гвинтової або обтискної металевої пробки 7, які особливо не показані на кресленнях, тому що добре знайомі всім покупцям алкогольних і безалкогольних напоїв Нижня частина 3 ковпачка, що за формою відповідає горловині 6, у робочому положенні щільно охоплює її до рівня нижче нижнього торця довільної пробки 7 Зазначена вище перфорація 4 нижньої частини 3 ковпачка може бути виконана на різних рівнях в залежності від типу використовуваних пробок 7 Бажано, щоб ця перфорація 4 знаходилася при закупорці пляшок гвинтовими (звичайно металевими) пробками 7 - приблизно на межі стику 1112 власне пробки і відривного кільця, при закупорці пляшок обтискними металевими пробками 7 з хвилястою нижньою крайкою - нижче цієї крайки, а при закупорці пляшок корковими або полімерними пробками 7 - нижче вінця 9 горловини 6 або на двох рівнях таким чином, щоб опукла частина вінця 9 виявилася в проміжку між ЛІНІЯМИ перфорації Однак стосовно до коркових або полімерних пробок 7 бажано (але не обов'язково) фіксувати крайку нижньої частини 3 ковпачка декоративною відривною стрічкою 5 із паперу або придатного полімерного матеріалу Для надійності кріплення рекламного жетона 8 і зручності огляду його аверсу ширина В буртика 2 (див фігури 1-3) повинна бути обрана в межах від 15-dnn до 65-dm, де сі пл - товщина термоусадочноі плівки, із якої виготовлений ковпачок І, нарешті, бажано, щоб отвори у верхній частині 1 ковпачків мали або круглу (див фіг 2), або округлу (див фіг 3) форму в плані Перший варіант кращий для ковпачків, що встановлюють на круглі в будь-якому поперечному перетині горловини 6, а другий варіант - для ковпачків, що встановлюють на некруглі щонайменше в деяких поперечних перетинах горловини 6 Описані ковпачки застосовують наступним способом їх виготовляють із довільного за прозорістю і кольором полівінілхлориду або іншого плівкоутворюючого полімерного матеріалу, що здатний до термічної усадки Далі їх установлюють на горловини 6 пляшок після розміщення або одночасно з розміщенням рекламних жетонів 8 і фіксують термічною усадкою плівки при короткочасному контакті з повітрям, що нагргге, наприклад, до 400-550°С При розкритті пляшок, горловини 6 яких оснащені описаними ковпачками, матеріал ковпачка надривають, витягають рекламний жетон 8 і придатним способом видаляють пробку 7 Надрив полегшується при наявності перфорації 4 8 Фіг. 2 82 ФІГ. 1 Фіг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
