Hагhітаючий пристрій

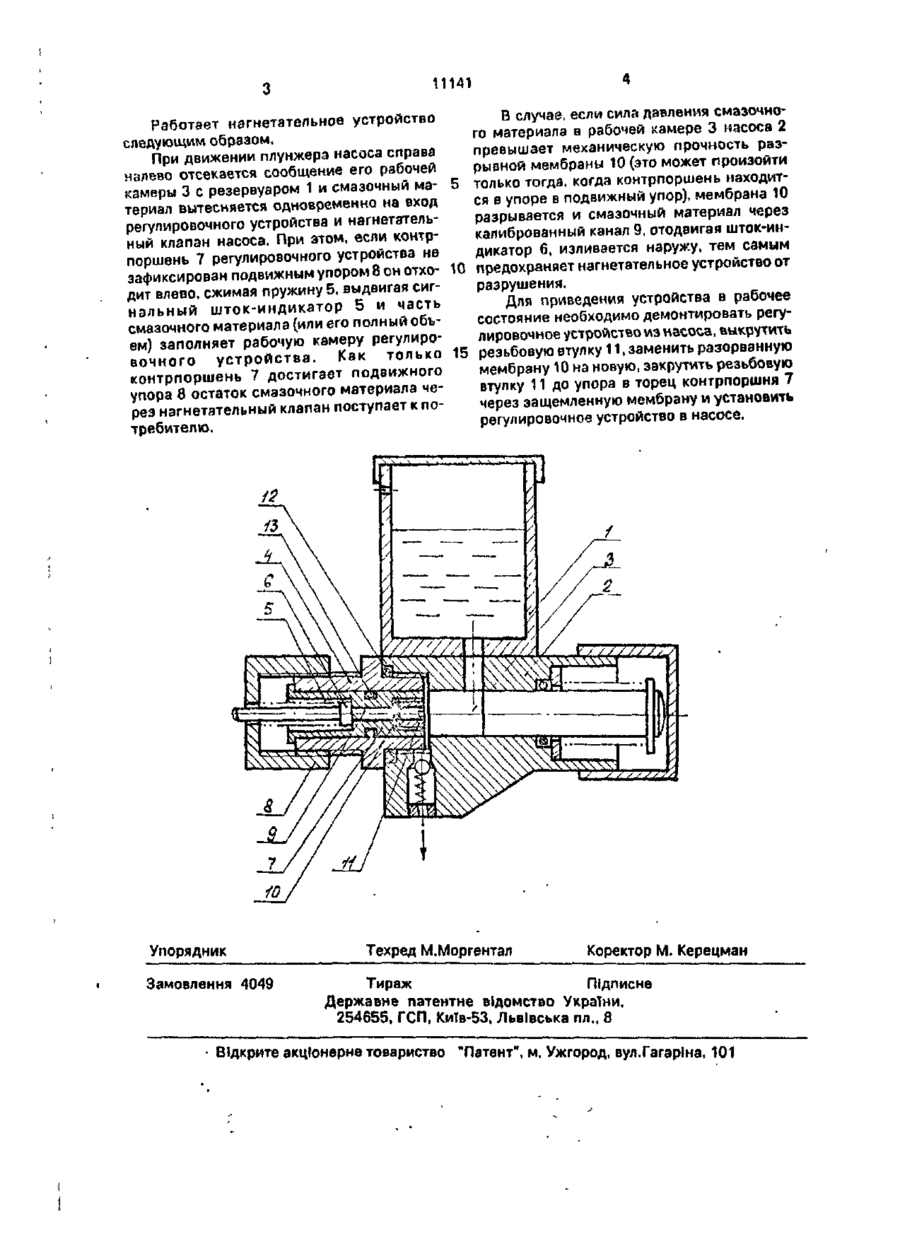

Нагнетательное устройство, содержащее резервуар, плунжерный насос, рабочая камера которого снабжена регулировочным устройством в виде подпружиненного контрпоршня с подвижным упором, предохранительное устройство, выполненное в виде калиброванного канала, соединяющего рабочую камеру с наружной средой, и разрывной мембраны, перекрывающей калиброванный канал, о т л и ч а ю щ е е с я тем, что в подпружиненном контрпоршне выполнена расточка, в которую установлена разрывная мембрана, а калиброванный канал выполнен по оси контрпоршня. С > Изобретение относится к машиностроению и нагнетательным смазочным устройствам и может быть использовано для подачи смазочного материала преимущественно через распределителя к точкам смазки. Задачей настоящего изобретения является повышение надежности и снижение металлоемкости. Поставленная задача достигается тем, что в нагнетательном устройстве, содержащем резервуар, плунжерный насос, рабочая камера которого снабжена регулировочным устройством в виде подпружиненного контрпоршня с подвижным упором, предохранительное устройство, выполненное в виде калиброванного канала, соединяющего рабочую камеру с наружной средой и разрывной мембраны, перекрывающей калиброванный канал, е подпружиненном контрпоршне выполнена расточка в которой посредством резьбовой втулки закреплена разрывная мембрана, а калиброванный канал выполнен по оси контрпоршня. Сущность предлагаемого изобретения поясняется чертежом. Нагнетательное устройство содержит резервуар 1, плунжерный насос 2, рабочая камера 3 его снабжена регулировочным устройством в виде корпуса 4, в который установлен подпружиненный пружиной 5 через шток-индикатор 6 контрпоршень 7 и подвижной упор 8. Предохранительное устройство выполненное в виде расположенного по оси контрпоршня канала 9, соединяющего рабочую камеру с наружной средой, и разрывной мембраны 10, установленной в расточку контрпоршня посредством резьбовой втулки 11 и перекрывающей калиброванный канал. Корпус 4 в месте установки е насос и контрпоршень 7 уплотнены соответственно кольцами 12 и 13. 11141 В случае, если сила давления смазочноРаботает нагнетательное устройство го материала в рабочей камере 3 насоса 2 следующим образом. превышает механическую прочность разПри движении плунжера насоса справа рывной мембраны 10 (это может произойти налево отсекается сообщение его рабочей 5 только тогда, когда контрпоршень находиткамеры 3 с резервуаром 1 и смазочный мася в упоре в подвижный упор), мембрана 10 териал вытесняется одновременно на вход разрывается и смазочный материал через регулировочного устройства и нагнетателькалиброванный канал 9, отодвигая шток-инный клапан насоса. При этом, если контрдикатор 6, изливается наружу, тем самым поршень 7 регулировочного устройства не 10 предохраняет нагнетательное устройство от зафиксирован подвижным упором 8 он отхоразрушения. дит влево, сжимая пружину 5. выдвигая сигДля приведения устройства в рабочее н з л ь н ы й ш т о к - и н д и к а т о р 5 и часть состояние необходимо демонтировать регусмазочного материала (или его полный обьлировочное устройство из насоса, выкрутить ем) заполняет рабочую камеру регулиро- 15 резьбовую втулку 11. заменить разорванную вочного устройства. Как только мембрану 10 на новую, закрутить резьбовую контрпоршень 7 достигает подвижного втулку 11 до упора в торец контрпоршня 7 упора 8 остаток смазочного материала чечерез защемленную мембрану и установить рез нагнетательный клапан поступает к порегулировочное устройство в насосе. требителю. Упорядник Замовлення 4049 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
