Засувка газодинамічної дії

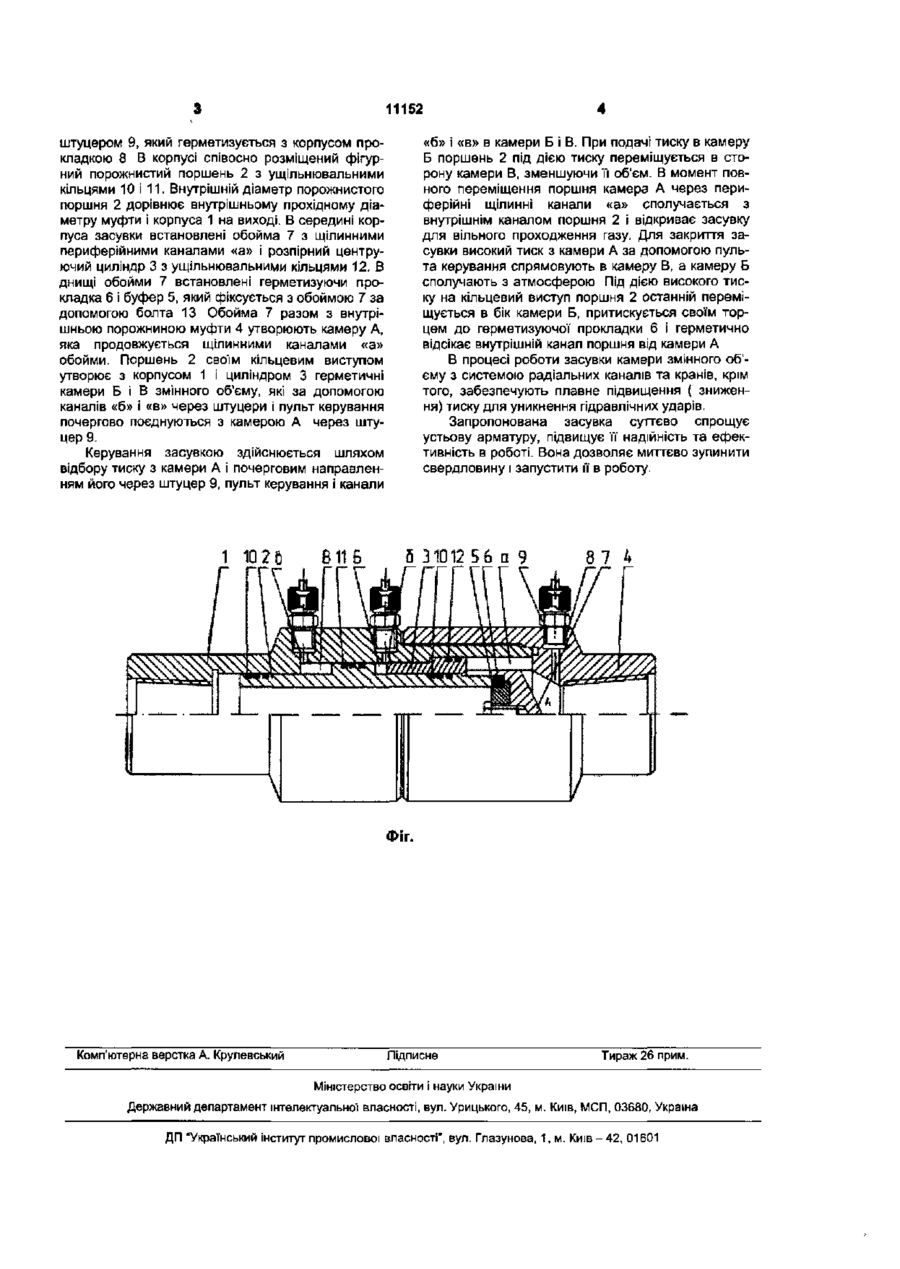

Малогабаритна засувка газодинамічної дії, що складається з циліндричного корпусу і запірного елемента, розташованого всередині корпуса, яка відрізняється тим, що запірний елемент виконаний в вигляді поршня з наскрізним осьовим каналом, рівнопрохідним з перерізом корпусу, та упорної перегородки, що перекриває осьовий канал при їх взаємодії, розміщеної в корпусі з боку входу газу і забезпеченої по периферії наскрізними отворами та ущільненням, відповідним торцю поршня, при цьому поршень має кільцевий виступ в середній частині, і утворює з корпусом дві герметичні камери, що сполучаються через радіальні канали в корпусі, продовжені зовні трубами високого тиску, забезпеченими запірною арматурою. Корисна модель відноситься до галузі нафтогазовидобувної' промисловості і може бути використана для закриття устьової арматури при випробуванні та дослідженні свердловин. Відома засувка з гідравлічним керування [див. Справочник инженера по бурению. «Недра», М., 1973, стр. 507, рис XII. 9], яка складається з литого корпусу з фланцями, кришки запірного пристрою, що включає плоский шибер, тарільчасті пружини, сідло з ущільнювальними кільцями та втулкою, гідро циліндра подвійної дії зі штуцером, дистанційного управління гідроциліндра, поршня, втулки із стопором маховика для ручного керування, шліцьового валика з упорним підшипником, обрізного гумового манжета для ущільнення поршня, гумових кілець. Описана конструкція прийнята в якості прототипу. Основним недоліком прототипу, крім громіздкості, являється невиправдана складність. Значні габарити не дозволяють встановлювати її на бокових відводах фонтанної арматури для випробування свердловини Приєднання поршня з шибером за допомогою втулки з Т-подібним виступом ненадійне і являється причиною частого відриву шибера і виходу засувки з ладу. При проходженні центрального отвору шибера через ущільнення в сідлі, вони підрізуються краями отвору і виходять з ладу, знижуючи надійність засувки, особливо при роботі в газовому середовищі високого тиску. Фланцеві з'єднання засувки перешкоджають її швидкій заміні. В основу корисної моделі поставлена задача створення такої конструкції засувки, яка б при збереженні рівнопрохідного з трубопроводом каналу, була надійна і безпечна при перекритті газового потоку високого тиску, управлялась цим же високим тиском та мала малі габарити . В запропонованому рішенні поставлена задача досягається тим, що в засувці газодинамічної дії, яка складається з циліндричного корпусу і запірного елемента, розташованого всередині корпуса, згідно корисної моделі, запірний елемент виконаний в вигляді поршня з наскрізним осьовим каналом, рівно прохідним з перерізом корпусу та упорної перегородки, що перекриває осьовий канал при їх взаємодії, розміщеної в корпусі з боку входу газу і забезпечений по периферії наскрізними отворами та ущільненням, відповідним торцю поршня, при цьому поршень має кільцевий виступ в середній частині і створює з корпусом дві герметичні камери, що сполучаються через радіальні канали в корпусі, продовжені зовні трубами високого тиску, забезпеченими запірною арматурою. Суть корисної моделі пояснюється на кресленні, де на Фіг. представлений розріз засувки в положенні «закрито». Засувка складається з циліндричного корпусу 1 і поєднаної з ним за допомогою різьби муфти 4 з CM з 11152 «б» і «в» в камери Б і В. При подачі тиску в камеру Б поршень 2 під дією тиску переміщується в сторону камери В, зменшуючи її об'єм. В момент повного переміщення поршня камера А через периферійні щілинні канали «а» сполучається з внутрішнім каналом поршня 2 і відкриває засувку для вільного проходження газу. Для закриття засувки високий тиск з камери А за допомогою пульта керування спрямовують в камеру В, а камеру Б сполучають з атмосферою Під дією високого тиску на кільцевий виступ поршня 2 останній переміщується в бік камери Б, притискується своїм торцем до герметизуючої прокладки 6 і герметично відсікає внутрішній канал поршня від камери А В процесі роботи засувки камери змінного об'єму з системою радіальних каналів та кранів, крім того, забезпечують плавне підвищення ( зниження) тиску для уникнення гідравлічних ударів. Запропонована засувка суттєво спрощує устьову арматуру, підвищує її надійність та ефективність в роботі. Вона дозволяє миттєво зупинити свердловину і запустити її в роботу. штуцером 9, який герметизується з корпусом прокладкою 8 В корпусі співосно розміщений фігурний порожнистий поршень 2 з ущільнювальними кільцями 10 і 11. Внутрішній діаметр порожнистого поршня 2 дорівнює внутрішньому прохідному діаметру муфти І корпуса 1 на виході. В середині корпуса засувки встановлені обойма 7 з щілинними периферійними каналами «а» і розпірний центруючий циліндр 3 з ущільнювальними кільцями 12. В днищі обойми 7 встановлені герметизуючи прокладка 6 і буфер 5, який фіксується з обоймою 7 за допомогою болта 13 Обойма 7 разом з внутрішньою порожниною муфти 4 утворюють камеру А, яка продовжується щілинними каналами «а» обойми. Поршень 2 своїм кільцевим виступом утворює з корпусом 1 і циліндром 3 герметичні камери Б і В змінного об'єму, які за допомогою каналів «б» і «в» через штуцери і пульт керування почергово поєднуються з камерою А через штуцер 9. Керування засувкою здійснюється шляхом відбору тиску з камери А і почерговим направленням його через штуцер 9, пульт керування і канали 1 10 2 6 8115 б 31012 5 6 а 9 87 4 Фіг. Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
