Механізований дерматом з мультиножами коптюха

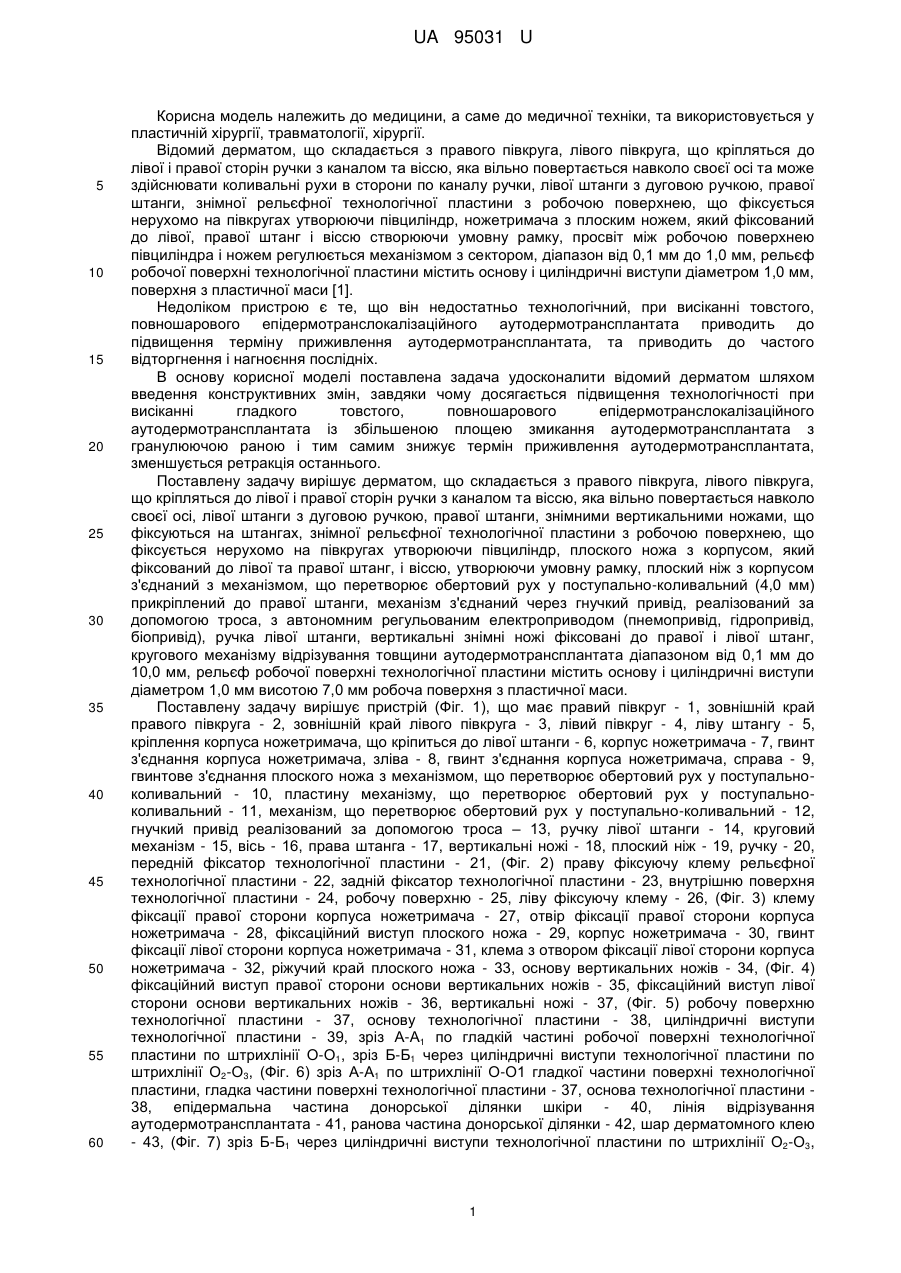

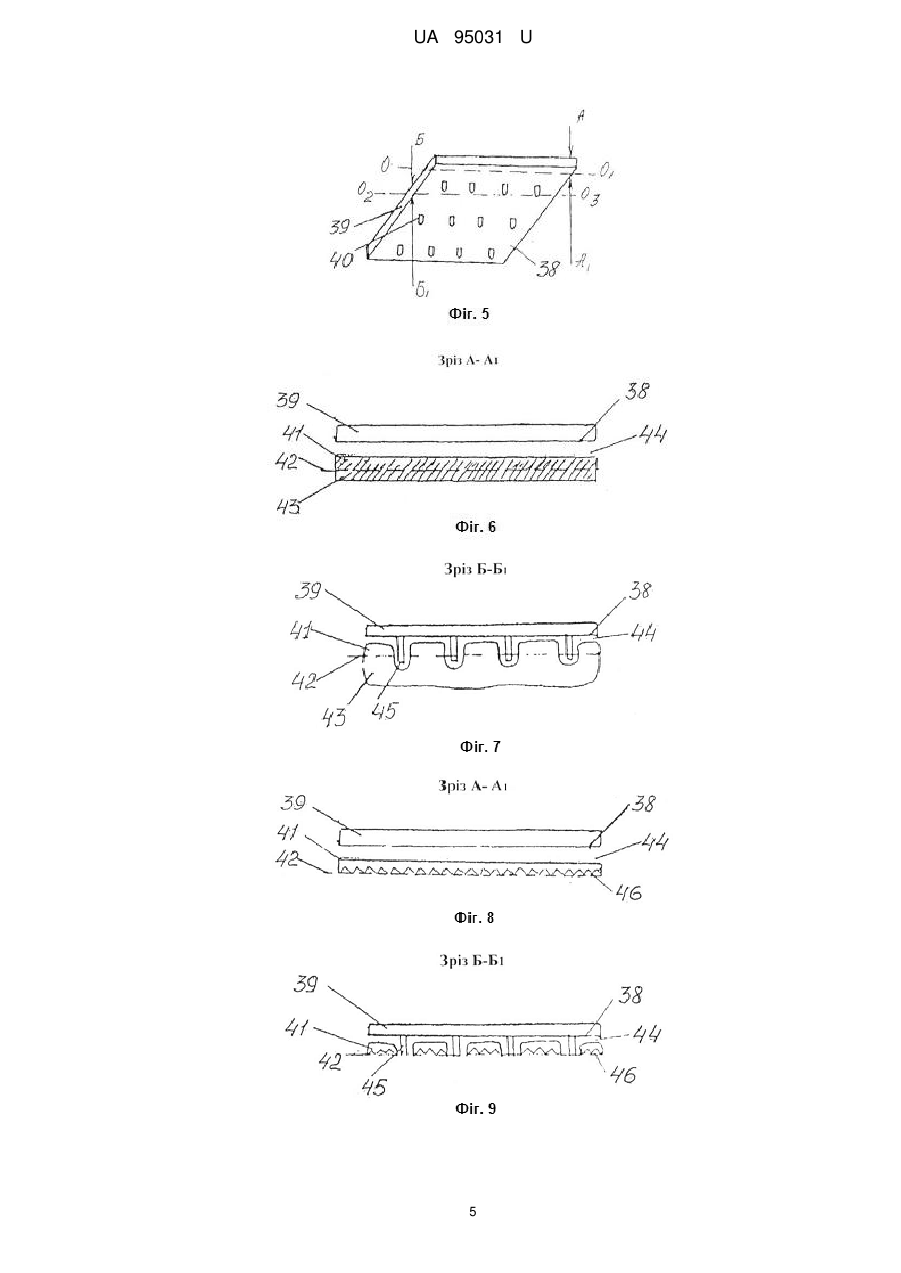

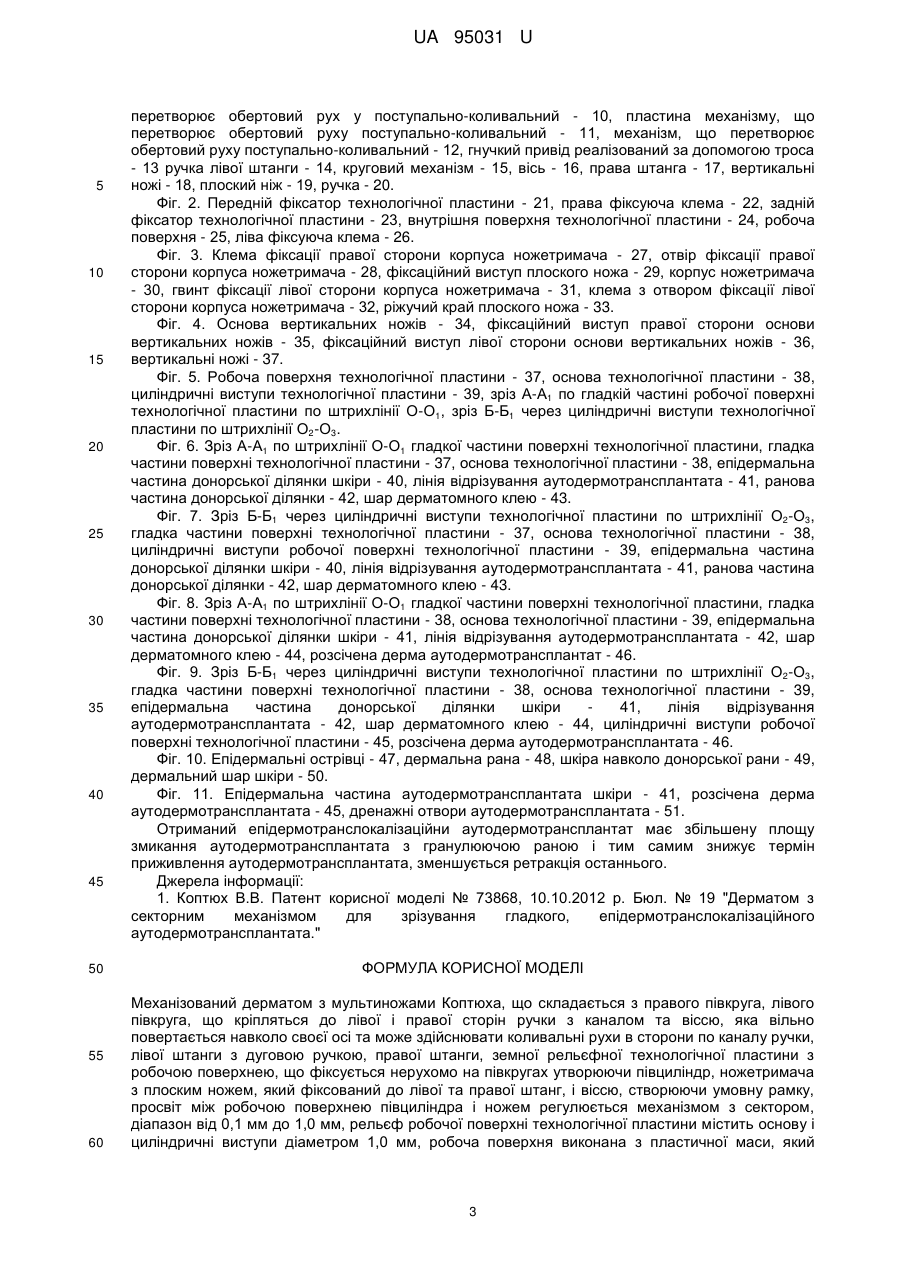

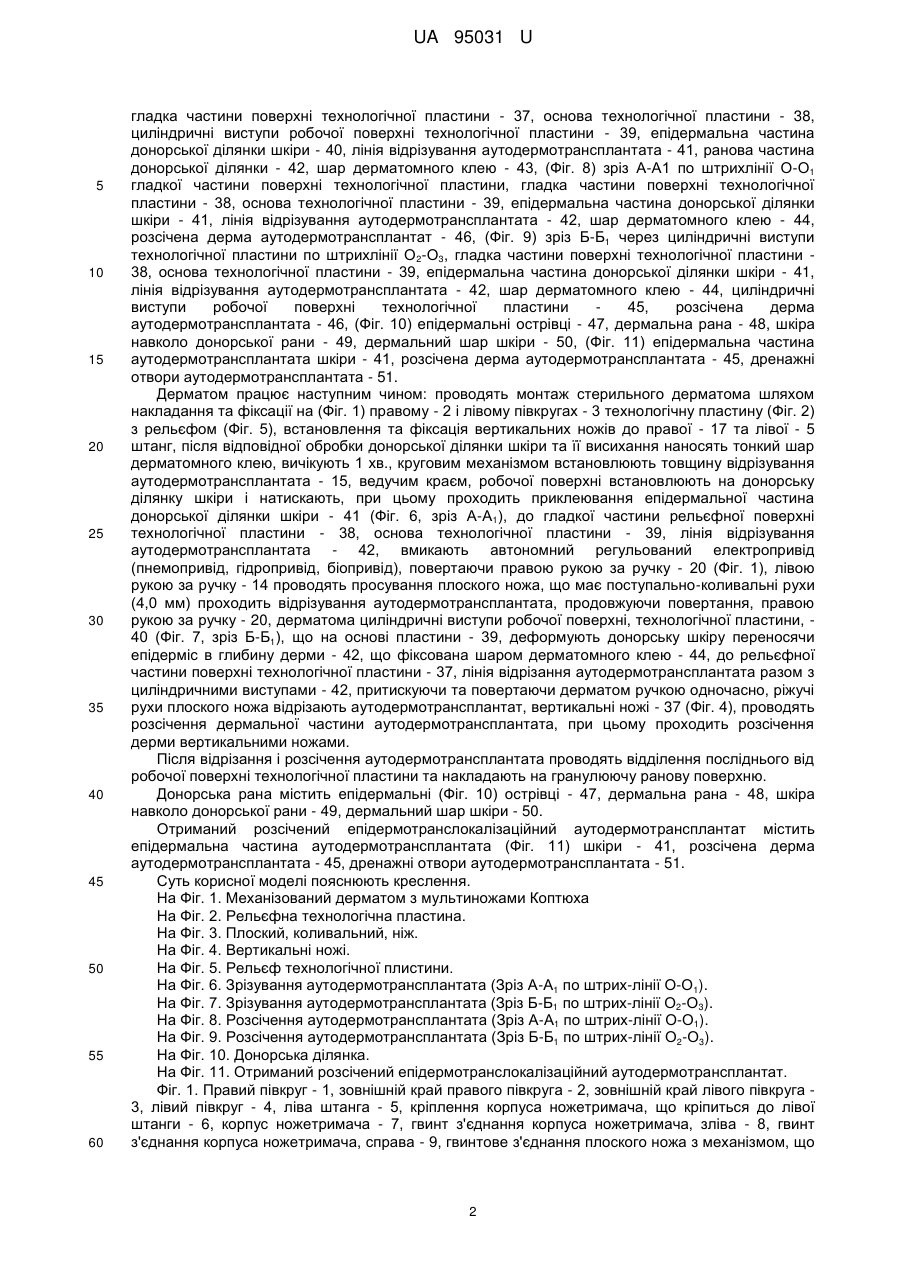

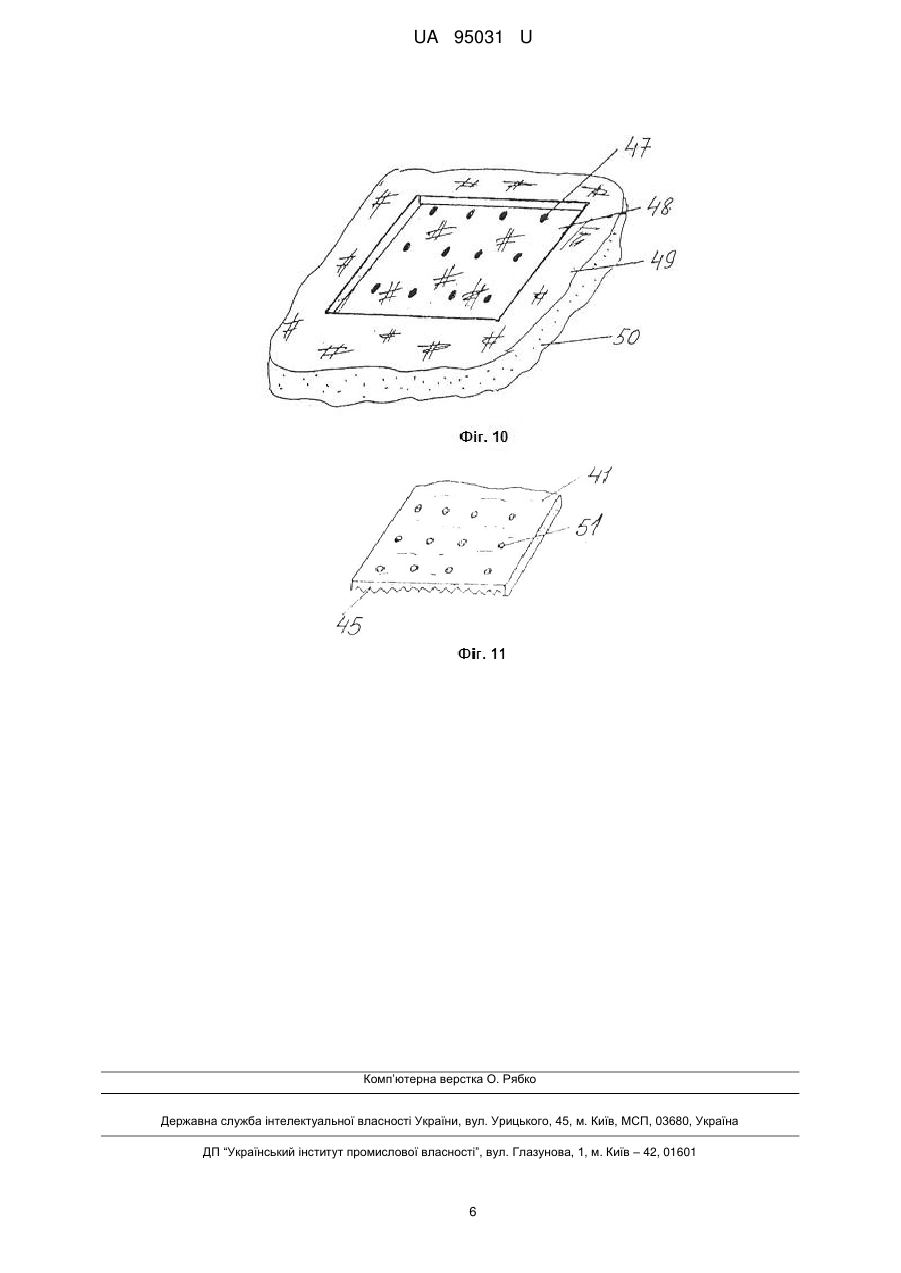

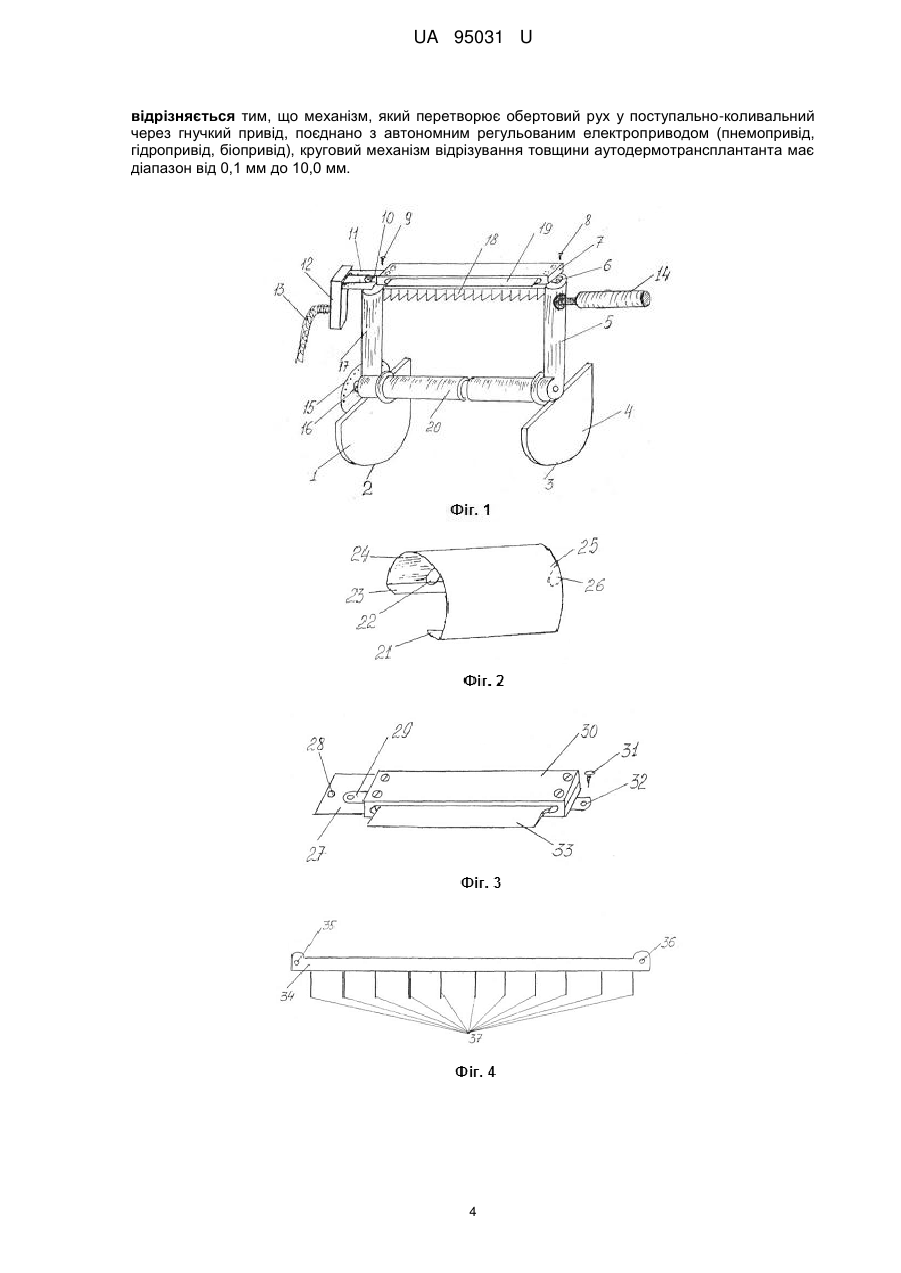

Реферат: UA 95031 U UA 95031 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, лівої штанги з дуговою ручкою, правої штанги, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої, правої штанг і віссю створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм, поверхня з пластичної маси [1]. Недоліком пристрою є те, що він недостатньо технологічний, при висіканні товстого, повношарового епідермотранслокалізаційного аутодермотрансплантата приводить до підвищення терміну приживлення аутодермотрансплантата, та приводить до частого відторгнення і нагноєння послідніх. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності при висіканні гладкого товстого, повношарового епідермотранслокалізаційного аутодермотрансплантата із збільшеною площею змикання аутодермотрансплантата з гранулюючою раною і тим самим знижує термін приживлення аутодермотрансплантата, зменшується ретракція останнього. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі, лівої штанги з дуговою ручкою, правої штанги, знімними вертикальними ножами, що фіксуються на штангах, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах утворюючи півциліндр, плоского ножа з корпусом, який фіксований до лівої та правої штанг, і віссю, утворюючи умовну рамку, плоский ніж з корпусом з'єднаний з механізмом, що перетворює обертовий рух у поступально-коливальний (4,0 мм) прикріплений до правої штанги, механізм з'єднаний через гнучкий привід, реалізований за допомогою троса, з автономним регульованим електроприводом (пнемопривід, гідропривід, біопривід), ручка лівої штанги, вертикальні знімні ножі фіксовані до правої і лівої штанг, кругового механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 10,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм висотою 7,0 мм робоча поверхня з пластичної маси. Поставлену задачу вирішує пристрій (Фіг. 1), що має правий півкруг - 1, зовнішній край правого півкруга - 2, зовнішній край лівого півкруга - 3, лівий півкруг - 4, ліву штангу - 5, кріплення корпуса ножетримача, що кріпиться до лівої штанги - 6, корпус ножетримача - 7, гвинт з'єднання корпуса ножетримача, зліва - 8, гвинт з'єднання корпуса ножетримача, справа - 9, гвинтове з'єднання плоского ножа з механізмом, що перетворює обертовий рух у поступальноколивальний - 10, пластину механізму, що перетворює обертовий рух у поступальноколивальний - 11, механізм, що перетворює обертовий рух у поступально-коливальний - 12, гнучкий привід реалізований за допомогою троса – 13, ручку лівої штанги - 14, круговий механізм - 15, вісь - 16, права штанга - 17, вертикальні ножі - 18, плоский ніж - 19, ручку - 20, передній фіксатор технологічної пластини - 21, (Фіг. 2) праву фіксуючу клему рельєфної технологічної пластини - 22, задній фіксатор технологічної пластини - 23, внутрішню поверхня технологічної пластини - 24, робочу поверхню - 25, ліву фіксуючу клему - 26, (Фіг. 3) клему фіксації правої сторони корпуса ножетримача - 27, отвір фіксації правої сторони корпуса ножетримача - 28, фіксаційний виступ плоского ножа - 29, корпус ножетримача - 30, гвинт фіксації лівої сторони корпуса ножетримача - 31, клема з отвором фіксації лівої сторони корпуса ножетримача - 32, ріжучий край плоского ножа - 33, основу вертикальних ножів - 34, (Фіг. 4) фіксаційний виступ правої сторони основи вертикальних ножів - 35, фіксаційний виступ лівої сторони основи вертикальних ножів - 36, вертикальні ножі - 37, (Фіг. 5) робочу поверхню технологічної пластини - 37, основу технологічної пластини - 38, циліндричні виступи технологічної пластини - 39, зріз А-А1 по гладкій частині робочої поверхні технологічної пластини по штрихлінії О-О1, зріз Б-Б1 через циліндричні виступи технологічної пластини по штрихлінії О2-О3, (Фіг. 6) зріз А-А1 по штрихлінії О-О1 гладкої частини поверхні технологічної пластини, гладка частини поверхні технологічної пластини - 37, основа технологічної пластини 38, епідермальна частина донорської ділянки шкіри - 40, лінія відрізування аутодермотрансплантата - 41, ранова частина донорської ділянки - 42, шар дерматомного клею - 43, (Фіг. 7) зріз Б-Б1 через циліндричні виступи технологічної пластини по штрихлінії О2-О3, 1 UA 95031 U 5 10 15 20 25 30 35 40 45 50 55 60 гладка частини поверхні технологічної пластини - 37, основа технологічної пластини - 38, циліндричні виступи робочої поверхні технологічної пластини - 39, епідермальна частина донорської ділянки шкіри - 40, лінія відрізування аутодермотрансплантата - 41, ранова частина донорської ділянки - 42, шар дерматомного клею - 43, (Фіг. 8) зріз А-А1 по штрихлінії О-О1 гладкої частини поверхні технологічної пластини, гладка частини поверхні технологічної пластини - 38, основа технологічної пластини - 39, епідермальна частина донорської ділянки шкіри - 41, лінія відрізування аутодермотрансплантата - 42, шар дерматомного клею - 44, розсічена дерма аутодермотрансплантат - 46, (Фіг. 9) зріз Б-Б1 через циліндричні виступи технологічної пластини по штрихлінії О2-О3, гладка частини поверхні технологічної пластини 38, основа технологічної пластини - 39, епідермальна частина донорської ділянки шкіри - 41, лінія відрізування аутодермотрансплантата - 42, шар дерматомного клею - 44, циліндричні виступи робочої поверхні технологічної пластини 45, розсічена дерма аутодермотрансплантата - 46, (Фіг. 10) епідермальні острівці - 47, дермальна рана - 48, шкіра навколо донорської рани - 49, дермальний шар шкіри - 50, (Фіг. 11) епідермальна частина аутодермотрансплантата шкіри - 41, розсічена дерма аутодермотрансплантата - 45, дренажні отвори аутодермотрансплантата - 51. Дерматом працює наступним чином: проводять монтаж стерильного дерматома шляхом накладання та фіксації на (Фіг. 1) правому - 2 і лівому півкругах - 3 технологічну пластину (Фіг. 2) з рельєфом (Фіг. 5), встановлення та фіксація вертикальних ножів до правої - 17 та лівої - 5 штанг, після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., круговим механізмом встановлюють товщину відрізування аутодермотрансплантата - 15, ведучим краєм, робочої поверхні встановлюють на донорську ділянку шкіри і натискають, при цьому проходить приклеювання епідермальної частина донорської ділянки шкіри - 41 (Фіг. 6, зріз А-А1), до гладкої частини рельєфної поверхні технологічної пластини - 38, основа технологічної пластини - 39, лінія відрізування аутодермотрансплантата - 42, вмикають автономний регульований електропривід (пнемопривід, гідропривід, біопривід), повертаючи правою рукою за ручку - 20 (Фіг. 1), лівою рукою за ручку - 14 проводять просування плоского ножа, що має поступально-коливальні рухи (4,0 мм) проходить відрізування аутодермотрансплантата, продовжуючи повертання, правою рукою за ручку - 20, дерматома циліндричні виступи робочої поверхні, технологічної пластини, 40 (Фіг. 7, зріз Б-Б1), що на основі пластини - 39, деформують донорську шкіру переносячи епідерміс в глибину дерми - 42, що фіксована шаром дерматомного клею - 44, до рельєфної частини поверхні технологічної пластини - 37, лінія відрізання аутодермотрансплантата разом з циліндричними виступами - 42, притискуючи та повертаючи дерматом ручкою одночасно, ріжучі рухи плоского ножа відрізають аутодермотрансплантат, вертикальні ножі - 37 (Фіг. 4), проводять розсічення дермальної частини аутодермотрансплантата, при цьому проходить розсічення дерми вертикальними ножами. Після відрізання і розсічення аутодермотрансплантата проводять відділення посліднього від робочої поверхні технологічної пластини та накладають на гранулюючу ранову поверхню. Донорська рана містить епідермальні (Фіг. 10) острівці - 47, дермальна рана - 48, шкіра навколо донорської рани - 49, дермальний шар шкіри - 50. Отриманий розсічений епідермотранслокалізаційний аутодермотрансплантат містить епідермальна частина аутодермотрансплантата (Фіг. 11) шкіри - 41, розсічена дерма аутодермотрансплантата - 45, дренажні отвори аутодермотрансплантата - 51. Суть корисної моделі пояснюють креслення. На Фіг. 1. Механізований дерматом з мультиножами Коптюха На Фіг. 2. Рельєфна технологічна пластина. На Фіг. 3. Плоский, коливальний, ніж. На Фіг. 4. Вертикальні ножі. На Фіг. 5. Рельєф технологічної плистини. На Фіг. 6. Зрізування аутодермотрансплантата (Зріз А-А1 по штрих-лінії О-О1). На Фіг. 7. Зрізування аутодермотрансплантата (Зріз Б-Б1 по штрих-лінії О2-О3). На Фіг. 8. Розсічення аутодермотрансплантата (Зріз А-А1 по штрих-лінії О-О1). На Фіг. 9. Розсічення аутодермотрансплантата (Зріз Б-Б1 по штрих-лінії О2-О3). На Фіг. 10. Донорська ділянка. На Фіг. 11. Отриманий розсічений епідермотранслокалізаційний аутодермотрансплантат. Фіг. 1. Правий півкруг - 1, зовнішній край правого півкруга - 2, зовнішній край лівого півкруга 3, лівий півкруг - 4, ліва штанга - 5, кріплення корпуса ножетримача, що кріпиться до лівої штанги - 6, корпус ножетримача - 7, гвинт з'єднання корпуса ножетримача, зліва - 8, гвинт з'єднання корпуса ножетримача, справа - 9, гвинтове з'єднання плоского ножа з механізмом, що 2 UA 95031 U 5 10 15 20 25 30 35 40 45 50 55 60 перетворює обертовий рух у поступально-коливальний - 10, пластина механізму, що перетворює обертовий руху поступально-коливальний - 11, механізм, що перетворює обертовий руху поступально-коливальний - 12, гнучкий привід реалізований за допомогою троса - 13 ручка лівої штанги - 14, круговий механізм - 15, вісь - 16, права штанга - 17, вертикальні ножі - 18, плоский ніж - 19, ручка - 20. Фіг. 2. Передній фіксатор технологічної пластини - 21, права фіксуюча клема - 22, задній фіксатор технологічної пластини - 23, внутрішня поверхня технологічної пластини - 24, робоча поверхня - 25, ліва фіксуюча клема - 26. Фіг. 3. Клема фіксації правої сторони корпуса ножетримача - 27, отвір фіксації правої сторони корпуса ножетримача - 28, фіксаційний виступ плоского ножа - 29, корпус ножетримача - 30, гвинт фіксації лівої сторони корпуса ножетримача - 31, клема з отвором фіксації лівої сторони корпуса ножетримача - 32, ріжучий край плоского ножа - 33. Фіг. 4. Основа вертикальних ножів - 34, фіксаційний виступ правої сторони основи вертикальних ножів - 35, фіксаційний виступ лівої сторони основи вертикальних ножів - 36, вертикальні ножі - 37. Фіг. 5. Робоча поверхня технологічної пластини - 37, основа технологічної пластини - 38, циліндричні виступи технологічної пластини - 39, зріз А-А1 по гладкій частині робочої поверхні технологічної пластини по штрихлінії О-О1, зріз Б-Б1 через циліндричні виступи технологічної пластини по штрихлінії О2-О3. Фіг. 6. Зріз А-А1 по штрихлінії О-О1 гладкої частини поверхні технологічної пластини, гладка частини поверхні технологічної пластини - 37, основа технологічної пластини - 38, епідермальна частина донорської ділянки шкіри - 40, лінія відрізування аутодермотрансплантата - 41, ранова частина донорської ділянки - 42, шар дерматомного клею - 43. Фіг. 7. Зріз Б-Б1 через циліндричні виступи технологічної пластини по штрихлінії О2-О3, гладка частини поверхні технологічної пластини - 37, основа технологічної пластини - 38, циліндричні виступи робочої поверхні технологічної пластини - 39, епідермальна частина донорської ділянки шкіри - 40, лінія відрізування аутодермотрансплантата - 41, ранова частина донорської ділянки - 42, шар дерматомного клею - 43. Фіг. 8. Зріз А-А1 по штрихлінії О-О1 гладкої частини поверхні технологічної пластини, гладка частини поверхні технологічної пластини - 38, основа технологічної пластини - 39, епідермальна частина донорської ділянки шкіри - 41, лінія відрізування аутодермотрансплантата - 42, шар дерматомного клею - 44, розсічена дерма аутодермотрансплантат - 46. Фіг. 9. Зріз Б-Б1 через циліндричні виступи технологічної пластини по штрихлінії О2-О3, гладка частини поверхні технологічної пластини - 38, основа технологічної пластини - 39, епідермальна частина донорської ділянки шкіри 41, лінія відрізування аутодермотрансплантата - 42, шар дерматомного клею - 44, циліндричні виступи робочої поверхні технологічної пластини - 45, розсічена дерма аутодермотрансплантата - 46. Фіг. 10. Епідермальні острівці - 47, дермальна рана - 48, шкіра навколо донорської рани - 49, дермальний шар шкіри - 50. Фіг. 11. Епідермальна частина аутодермотрансплантата шкіри - 41, розсічена дерма аутодермотрансплантата - 45, дренажні отвори аутодермотрансплантата - 51. Отриманий епідермотранслокалізаційни аутодермотрансплантат має збільшену площу змикання аутодермотрансплантата з гранулюючою раною і тим самим знижує термін приживлення аутодермотрансплантата, зменшується ретракція останнього. Джерела інформації: 1. Коптюх В.В. Патент корисної моделі № 73868, 10.10.2012 р. Бюл. № 19 "Дерматом з секторним механізмом для зрізування гладкого, епідермотранслокалізаційного аутодермотрансплантата." ФОРМУЛА КОРИСНОЇ МОДЕЛІ Механізований дерматом з мультиножами Коптюха, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, лівої штанги з дуговою ручкою, правої штанги, земної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм, робоча поверхня виконана з пластичної маси, який 3 UA 95031 U відрізняється тим, що механізм, який перетворює обертовий рух у поступально-коливальний через гнучкий привід, поєднано з автономним регульованим електроприводом (пнемопривід, гідропривід, біопривід), круговий механізм відрізування товщини аутодермотрансплантанта має діапазон від 0,1 мм до 10,0 мм. 4 UA 95031 U 5 UA 95031 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
