Фурмений пристрій доменної печі

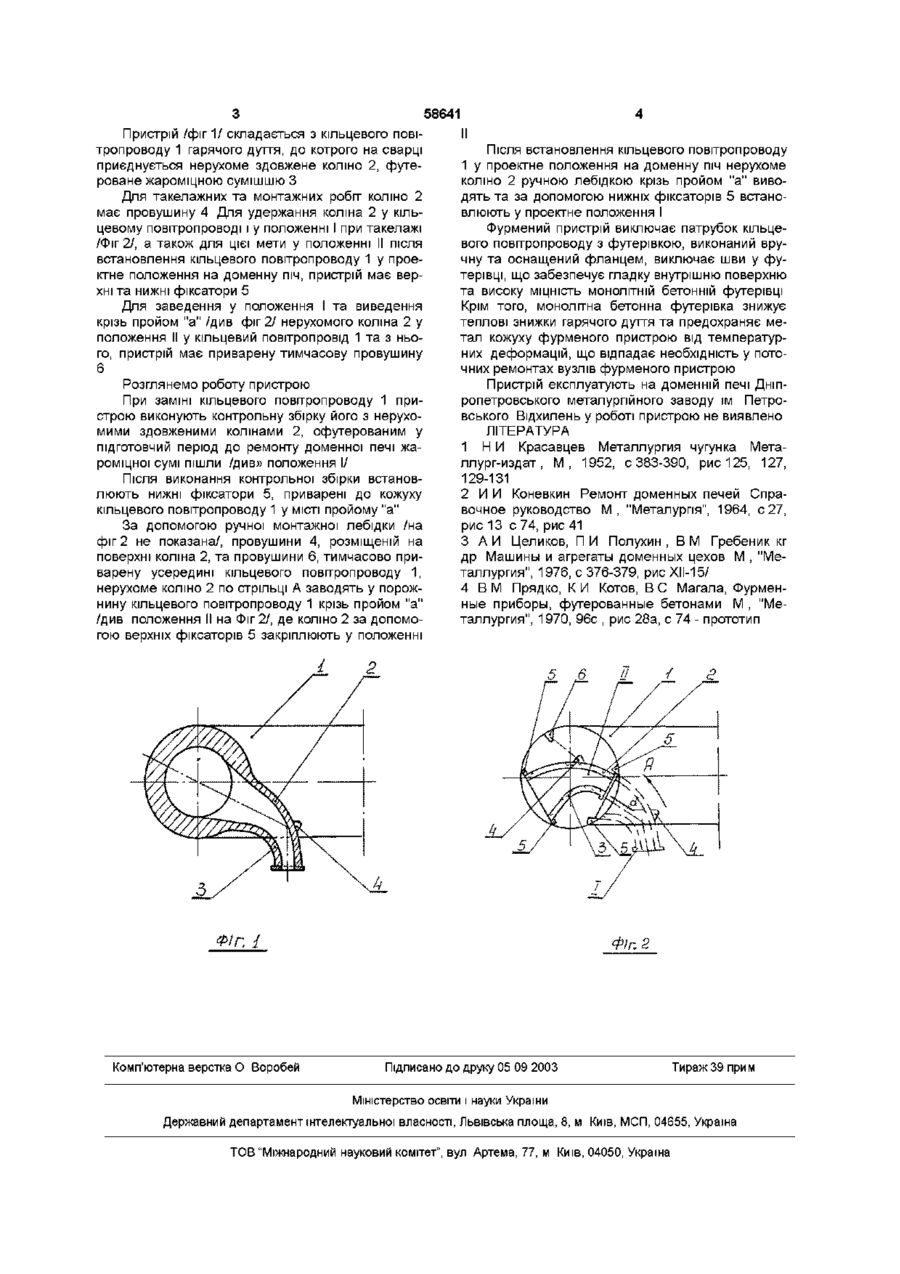

Фурмений пристрій доменної печі, що містить кільцевий повітропровід гарячого дуття з патрубками, футерованими вогнетривкою штучною цеглою, нерухомі коліна з фланцями, футеровані жароміцною сумішшю, який відрізняється тим, що нерухомі коліна у верхній частині подовжені на розмір патрубка кільцевого повітропроводу гарячого дуття та виконані у вигляді єдиних вузлів, футерованих жароміцною сумішшю Винахід відноситься до металургійного обладнання і може бути використаний для роботи доменної печі в металургійній промисловості Відомий фурмений пристрій [1, 2, 3], який вміщує кільцевий повітропровід гарячого дуття для з'єднання з фурменими рукавами, патрубки /штуцери/, рівномірно розташовані по колу повітропроводу гарячого дуття та футеровані вручну вогнетривкою цеглою До нижніх фланців патрубків крізь асбестове уплотніння за допомогою болтів приєднуються нерухомі коліна, футеровані також вручну вогнетривкою цеглою Футерівка патрубків та нерухомих колін виконана із шамотної цегли на полугустий суміші до металевого корпусу патрубків та має шви, що не дозволяють знизити знижки тепла, та покращати умови роботи доменної печі Крім того, при порушені герметичності стику між фланцем патрубка та нерухомого коліна у процесі роботи печі, його ущільнюють приваркою стальних елементів /прутів/, на що витрачається ручна праця та час простою печі на ремонті При повній заміні кільцевого повітропроводу та фурмених пристроїв після проведення їх контрольного збору, як правило, монтаж їх ведуть роздільно спершу установлюють кільцевий повітропровід, а потім монтують нерухомі коліна фурменого пристрою Це визвано збільшенням габаритів вузлів кільцевого повітропроводу, патрубків з нерухомими колінами, що завдає незручність при монтажі у стислих умовах ремонту Найбільш близьким до винаходу по технічній суті /прототипом/ є фурмений пристрій, футерований бетоном [4] У цьому фурменому пристрою усі його елементи, крім кільцевого повітропроводу та його патрубків /штуцерів/, виконані з жароміцного бетону механізованим способом у підготовчий до ремонту доменної печі період У МІСЦІ стику фланцевого з'єднання патрубка кільцевого повітропроводу, футерованого вогнетривкою цеглою, та нерухомого коліна, футерованого жароміцним бетоном, порушується їх герметичність у процесі роботи доменної печі Порушенням герметичності стику є наслідком нерівномірності розподілення температури по товщі футерівки патрубка кільцевого повітропроводу, виконаного штучною вогнетривкою цеглою та монолітною футерівкою нерухомого коліна, а також з різним фізико-механічним єством цих футерівок та металевого кожуху, охопленим ним Так, коефіцієнт ЛІНІЙНОГО розширення вогнетривкої цегли - 0,6 10 8 град, \ жаропрочного бетону - 12 10 8 град 1 та сталі - 15,1 108град, що викликає розтягуючи зусилля у кожусі коліна та патрубку кільцевого повітропроводу, а у футерівці з боку більш нагрітої грані - сжимаючі напруження Таким чином, недоліком цього пристрою є низька надійність при роботі Поставлена задача - збільшення періоду працездатності пристрою при роботі Рішення цієї задачі досягається титл, що нерухомі коліна у верхній частині здовжені на розмір патрубка кільцевого повітропроводу гарячого дуття та виконанні у вигляді єдиних вузлів, футерованих жароміцною сумішшю Фурмений пристрій приведен на фіг 1, 2 (О 00 ю 58641 Пристрій /фіг 1/ складається з кільцевого повітропроводу 1 гарячого дуття, до котрого на сварці Після встановлення кільцевого повітропроводу приєднується нерухоме здовжене коліно 2, футе1 у проектне положення на доменну піч нерухоме роване жароміцною сумішшю З коліно 2 ручною лебідкою крізь пройом "а" виводять та за допомогою нижніх фіксаторів 5 встаноДля такелажних та монтажних робіт коліно 2 влюють у проектне положення І має провушину 4 Для удержання коліна 2 у кільцевому повітропроводі і у положенні І при такелажі Фурмений пристрій виключає патрубок кільце/Фіг 2/, а також для цієї мети у положенні II після вого повітропроводу з футерівкою, виконаний врувстановлення кільцевого повітропроводу 1 у проечну та оснащений фланцем, виключає шви у фуктне положення на доменну піч, пристрій має вертерівці, що забезпечує гладку внутрішню поверхню хні та нижні фіксатори 5 та високу МІЦНІСТЬ МОНОЛІТНІЙ бетонній футерівці Крім того, монолітна бетонна футерівка знижує Для заведення у положення І та виведення теплові знижки гарячого дуття та предохраняє мекрізь пройом "а" /див фіг 2/ нерухомого коліна 2 у тал кожуху фурменого пристрою від температурположення II у кільцевий повітропровід 1 та з ньоних деформацій, що відпадає необхідність у потого, пристрій має приварену тимчасову провушину чних ремонтах вузлів фурменого пристрою 6 Розглянемо роботу пристрою Пристрій експлуатують на доменній печі Дніпропетровського металургійного заводу їм ПетроПри заміні кільцевого повітропроводу 1 привського Відхилень у роботі пристрою не виявлено строю виконують контрольну збірку його з нерухомими здовженими колінами 2, офутерованим у ЛІТЕРАТУРА підготовчий період до ремонту доменної печі жа1 Н И Красавцев Металлургия чугунка Метароміцної сумі пішли /див» положення І/ ллург-издат, М , 1952, с 383-390, рис 125, 127, 129-131 Після виконання контрольної збірки встановлюють нижні фіксатори 5, приварені до кожуху 2 И И Коневкин Ремонт доменных печей Спракільцевого повітропроводу 1 у МІСТІ пройому "а" вочное руководство М , "Металургія", 1964, с 27, рис 13 с 74, рис 41 За допомогою ручної монтажної лебідки /на фіг 2 не показана/, провушини 4, розміщеній на 3 А И Целиков, П И Полухин , В М Гребеник кг поверхні коліна 2, та провушини 6, тимчасово придр Машины и агрегаты доменных цехов М , "Меварену усередині кільцевого повітропроводу 1, таллургия", 1976, с 376-379, рисХП-15/ нерухоме коліно 2 по стрільці А заводять у порож4 В М Прядко, К И Котов, В С Магала, Фурменнину кільцевого повітропроводу 1 крізь пройом "а" ные приборы, футерованные бетонами М , "Ме/див положення II на Фіг 2/, де коліно 2 за допомоталлургия", 1970, 96с , рис 28а, с 74 - прототип гою верхніх фіксаторів 5 закріплюють у положенні Комп'ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
