Хрестовина
Формула / Реферат
(57) Крестовина для глухого пересечения рельсовых путей, содержащая опорную плиту, закрепленные на ней пересекающиеся рельсы с разрывом рабочих кантов в обоих направлениях, отличающаяся тем, что рельсы, ограниченные с двух сторон разрывами, выполнены с уклоном в направлении движения, разность высот которого определяется из соотношения:
где R - радиус колеса подвижного состава;
В - ширина разрыва.
Текст

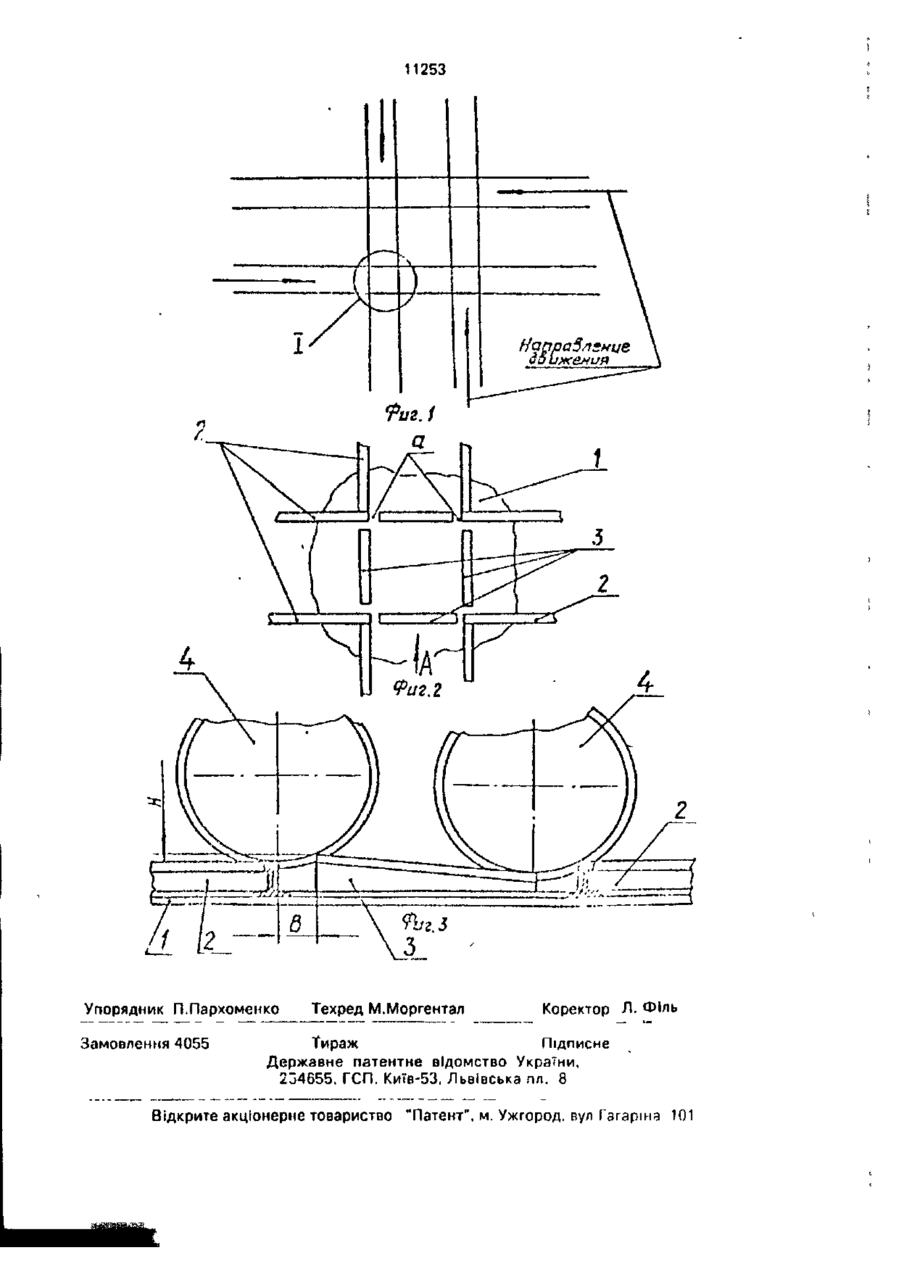

Крестовина для глухого пересечения рельсовых путей, содержащая опорную плиту, закрепленные на ней пересекающиеся рельсы с разрывом рабочих кантов в обоих направлениях, о т л и ч а ю щ а я с я тем, что рельсы, ограниченные с двух сторон разрывами, выполнены с уклоном в направлении движения, разность высот которого определяется из соотношения: 'R В2, где R - радиус колеса подвижного состава; В - ширина разрыва. С > Изобретение относится к области железнодорожного транспорта, а наиболее конкретно-к пересечению рельсовых путей. Техническим результатом изобретения является безударное прохождение колеса. Сущность изобретения поясняется чертежом, где на фиг, 1 изображена схема пересечения двухколейных железнодорожных путей, на фиг. 2 - выносной элемент I на фиг. 1; па фиг. 3 - вид А на фиг. 2. Крестовина состоит из опорной плиты 1, к которой приварены пересекающиеся рельсы 2 и рельсы с разрывом "а" рабочих кантов 3 для прохода реборд колес 4 подвижного состава. Рельсы 3 установлены между рельсов 2 так. что начало рельса (по направлению движения) выше, а конец - ниже уровня головок рельсов на величину Н, Эта величина определяется из выражения H-R - ^ R 2 - B 2 . где R - радиус колеса подвижного состава; В - ширина разрыва. Крестовина работает следующим образом. При прохождении ее подвижным составом (на чертеже не показан) колесо 4 катится вначале по рельсу 2 Затем, пройдя к концу рельса, колесо, еще находясь на нем, вступает во взаимодействие с приподнятым концом рельсы 3 и продолжает катиться вперед Далее колесо катится по наклонному рельсу 3 и, еще не сойдя с него, вступает во взаимодействие с приподнятым (по отношению к опорному элементу) концом хвостового рельса. Так, колесо4 катится по крестовине, преодолевая зазоры "а" без ударов поскольку одновременно взаимодействует с рельсом 2 и наклонным рельсом 3. ю ел со о 11253 Упорядник П.Пархоменко Замовлення 4055 Техред М.Моргентал Коректор Л. Філь Тираж Підписне Державне патентне відомство України, 234655. ГСП, Київ-53, Львівська пл. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагарша 101
ДивитисяДодаткова інформація
Назва патенту англійськоюCross piece
Автори англійськоюParkhomenko Petro Ionovych
Назва патенту російськоюКрестовина
Автори російськоюПархоменко Петр Ионович
МПК / Мітки
МПК: E21B 7/10
Мітки: хрестовина
