Колектор з стрічковими півниками

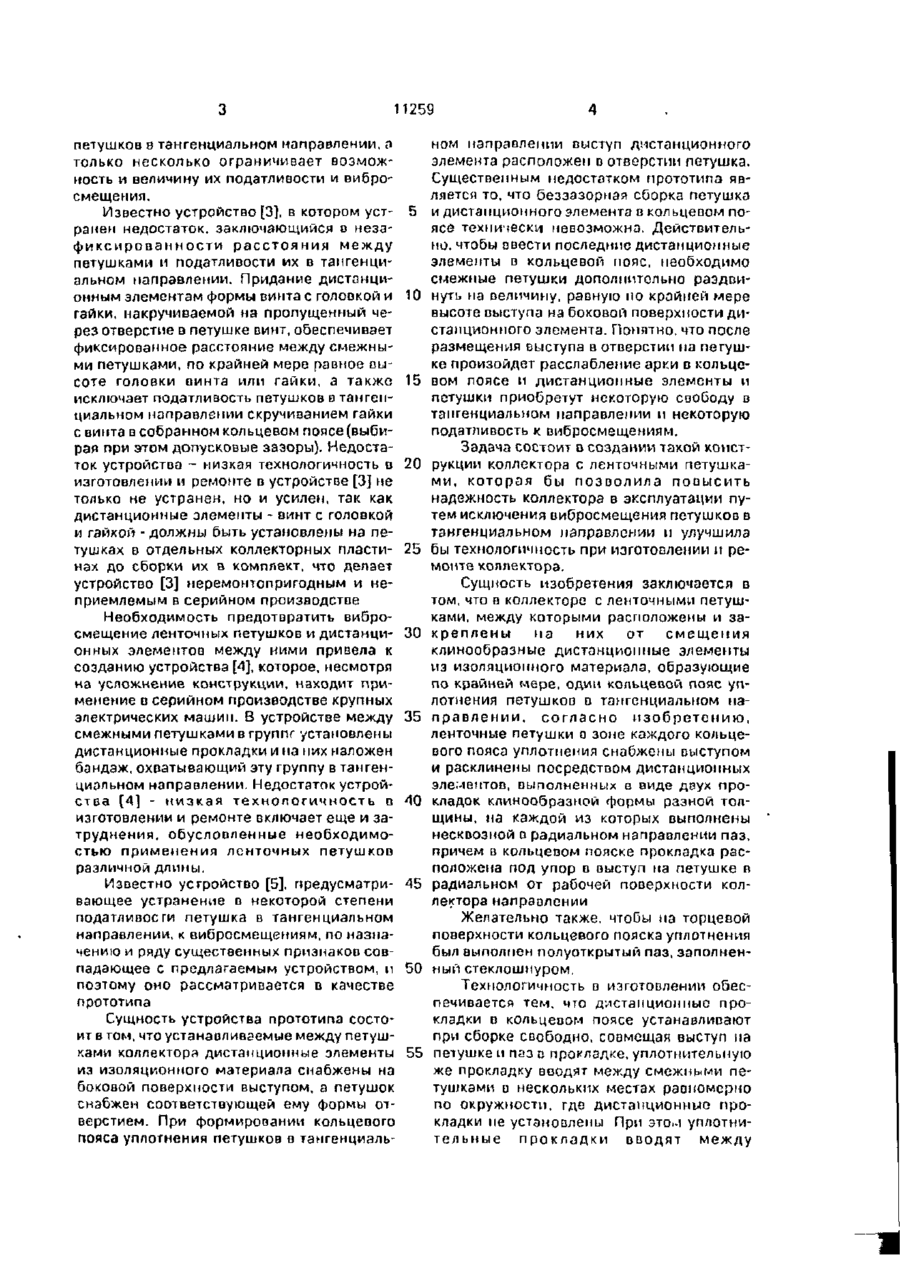

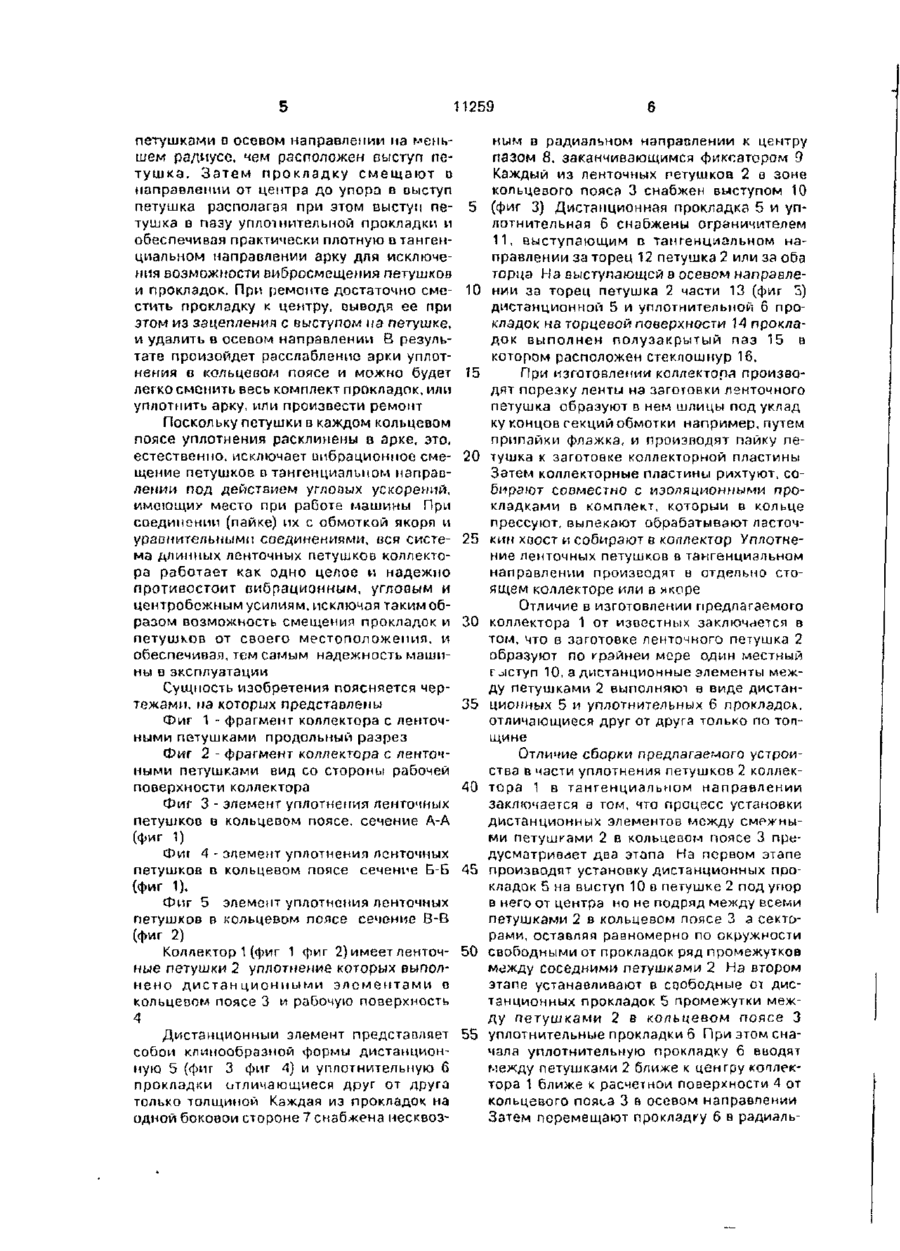

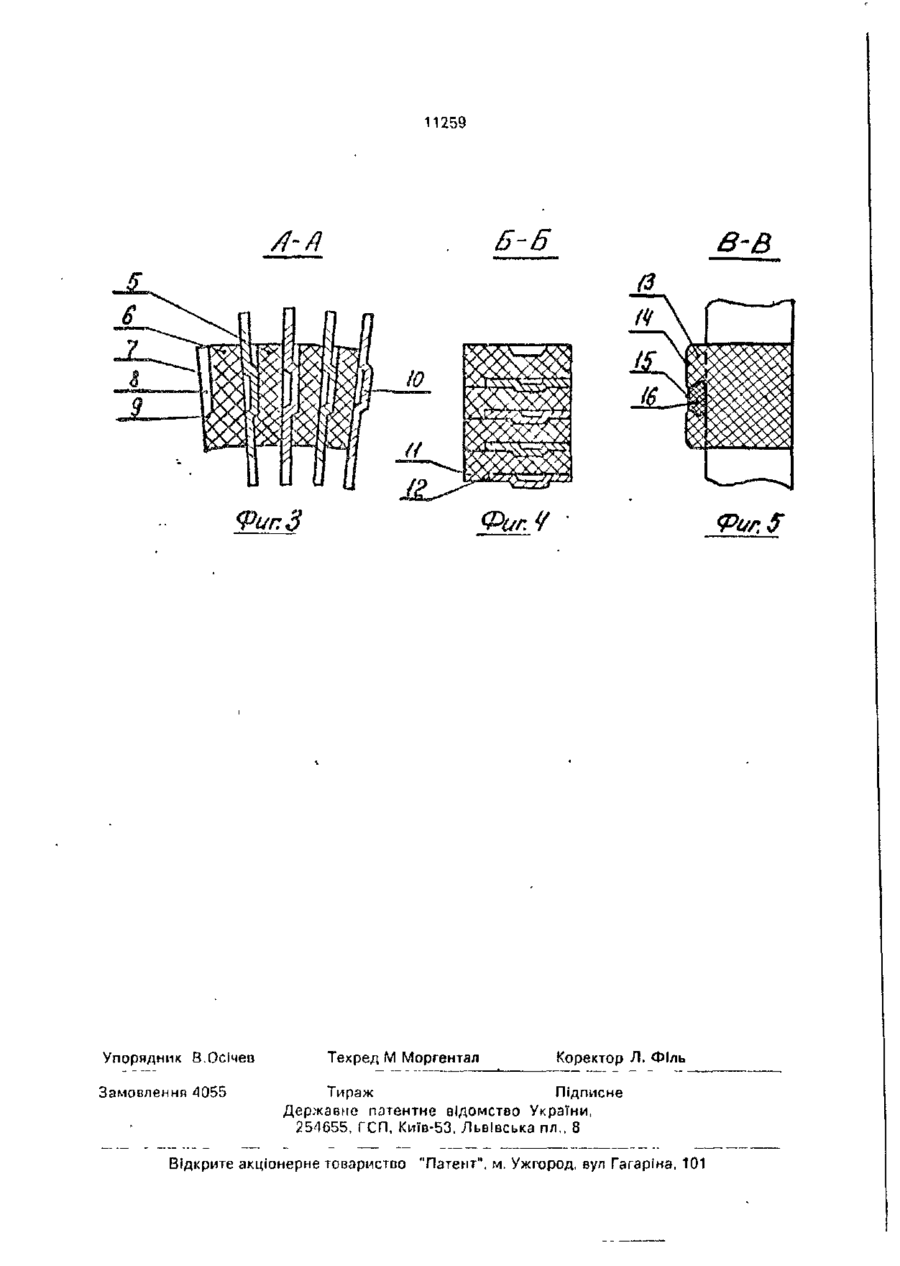

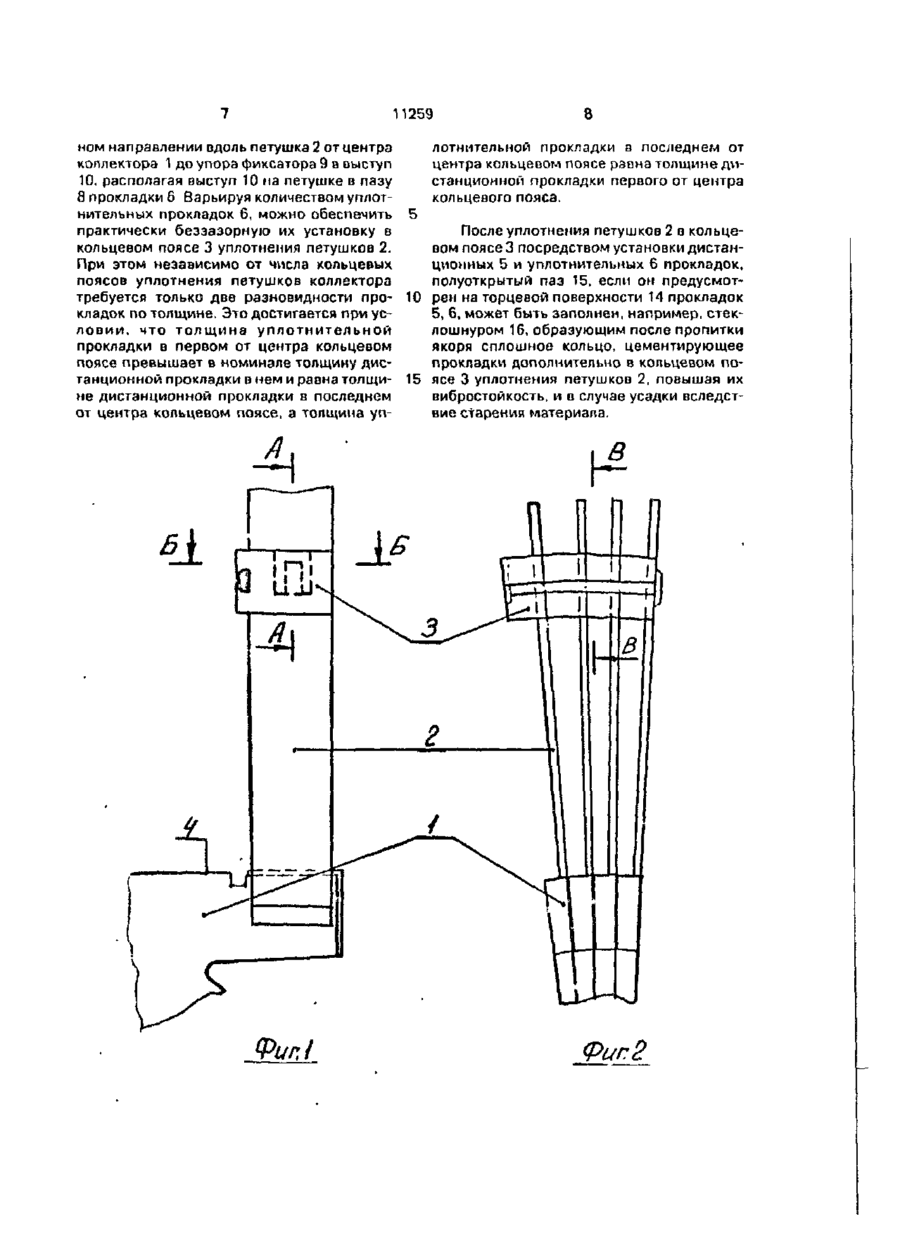

1. Коллектор с ленточными петушками, между которыми расположены и закреплены на них от смещения клинообразные дистанционные элементы из изоляционного материала, образующие по крайней мере, один кольцевой пояс уплотнения петушков в тангенциальном направлении, о т л и ч а ю щ и й с я тем, что ленточные петушки в зоне каждого кольцевою пояса уплотнения снабжены выступом и расклинены посредством дистанционных элементов, выполненных в виде двух прокладок клинообразной формы разной толщины, на каждой из которых выполнены несквоэной в радиальном направлении паз, причем в кольцевом пояске прокладка расположена под упор в выступ на петушке в радиальном от рабочей поверхности коллектора направлении. 2. Коллектор поп 1 . о т л и ч а ю щ и й с я тем, что на торцевой поверхности кольцевого пояска уплотнения выполнен полуоткрытый паз, заполненный стеклошнуром с > ел Изобретение относится к электрическим машинам постоянного тока с коллекторами Известно устройство [1], в котором смежные ленточные петушки коллектора разделены шнуром Шнур, охватывая петлей каждый петушок, обеспечивает некоторое нефиксированное расстояние между петушками, однако, не обеспечивает уплотнения петушкоо в кольцевом поясе, в результате чего петушок податлив в тангенциальном направлении от своего номиналь ного положения. Существенным недостатком является также низкая технологичность устройства [1] в изготовлении и ремонте, обусловленная большим объемом ручной работы и затруднениями о наложении и демонтаже петель шнура, так как при длинных ленточных петушках требуется выполнение нескольких кольцевых поясов уплотнения петушков. Известно устройство [2], в котором между петушками введены зубья "гребенки", оно также не решает проблему уплотнения о 11259 петушков в тангенциальном направлении, < ч только несколько ограничивает возможность и величину их податливости и вибросмещения. Известно устройство [3], в котором устранен недостаток, заключающийся о незаф и к с и р о в а н н о с т и р а с с т о я н и я между петушками и податливости их в тангенциальном направлении. Придание дистанционным элементам формы винта с головкой и гайки, накручиваемой на пропущенный через отверстие в петушке винт, обеспечивает фиксированное расстояние между смежными петушками, по крайней мере равное висоте головки винта или гайки, а также исключает податливость петушков в тангенциальном направлении скручиванием гайки с винта в собранном кольцевом попсе (выбирая при этом допусковые зазоры). Недостаток устройства - низкая технологичность в изготовлении и ремонте в устройстве [3] не только не устранен, но и усилен, так как дистанционные элементы - винт с головкой и гайкой - должны быть установлены на петушках в отдельных коллекторных пластинах до сборки их в комплект, что делает устройство [3] неремонтопригодным и неприемлемым в серийном производстве Необходимость предотвратить вибросмещение ленточных петушков и дистанционных элементов между ними привела к созданию устройства [4], которое, несмотря на усложнение конструкции, находит применение в серийном производстве крупных электрических машин. В устройстве между смежными петушками в группг установлены дистанционные прокладки и на них наложен бандаж, охватывающий эту группу в тангенциальном направлении. Недостаток устройства [ 4 ] - н и з к а я т е х н о л о г и ч н о с т ь о изготовлении и ремонте включает еще и затруднения, обусловленные необходимостью применения ленточных петушков различной длины. Известно устройство [5], предусматривающее устранение в некоторой степени податливости петушка в тангенциальном направлении, к вибросмещениям, по назначению и ряду существенных признаков совпадающее с предлагаемым устройством, и поэтому оно рассматривается в качестве прототипа Сущность устройства прототипа состоит в том, что устанавливаемые между петушками коллектора дистанционные элементы из изоляционного материала снабжены на боковой поверхности выступом, а петушок снабжен соответствующей ему формы отверстием. При формировании кольцевого пояса уплотнения петушков в тангенциаль 5 10 15 20 25 30 35 Л0 45 50 55 ном направлении выступ дистанционного элемента расположен в отверстии петушка. Существенным недостатком прототипа является то, что безэазорная сборка петушка и дистанционного элемента в кольцевом поясе технически невозможна. Действительно, чтобы ввести последние дистанционные элементы в кольцевой пояс, необходимо смежные петушки дополнительно раздои* нуть на величину, равную но крайней мере высоте выступа на боковой поверхности дистанционного элемента. Понятно, что после размещения выступа в отверстии на пегушке произойдет расслабление арки в кольцевом поясе и дистанционные элементы и петушки приобретут некоторую свободу в тангенциальном направлении и некоторую податливость к вибросмещениям. Задача состоит в создании такой коиструкции коллектора с ленточными петушками, которая бы позволила повысить надежность коллектора в эксплуатации путем исключения вибросмещения петушков в тангенциальном направлении и улучшила бы технологичность при изготовлении и ремонте коллектора. Сущность изобретения заключается в том, что в коллекторе с ленточными петушками, между которыми расположены и закреплены па них от смещения клинообразные дистанционные элементы из изоляционного материала, образующие по крайней мере, один кольцевой пояс уплотнения петушков в тангенциальном направлении, согласно изобретению, ленточные петушки в зоне каждого кольцевого пояса уплотнения снабжены выступом и расклинены посредством дистанционных элементов, выполненных в виде двух прокладок клинообразной формы разной толщины, на каждой из которых выполнены несквозной в радиальном направлении паз, причем в кольцевом пояске прокладка расположена под упор в выступ па петушке п радиальном от рабочей поверхности коллектора направлении Желательно также, чтобы на торцевой поверхности кольцевого пояска уплотнения был выполнен полуоткрытый паз, заполненный стеклошнуром, Технологичность в изготовлении обеспечивается тем, что дистанционные прокладки и кольцевом поясе устанавливают при сборке свободно, совмещая выступ на петушке и паз и прокладке, уплотнительмую же прокладку вводят между смежными петушками в нескольких местах равномерно по окружности, где дистанционные прокладки не установлены При это..] уплотмительные п р о к л а д к и вводят между 11259 петушками в осевом направлении на меньшем радиусе, чем расположен выступ петушка. Затем прокладку смещают о направлении от центра до упора в выступ петушка располагая при этом выступ петушка в пазу уплотнительной прокладки и обеспечивая практически плотную в тангенциальном направлении арку для исключения возможности вибросмещения петушков и прокладок. При ремонте достаточно сместить прокладку к центру, выводя ее при этом из зацепления с выступом па петушке, и удалить в осевом направлении В результате произойдет расслабленно арки уплотнения о кольцевом поясе и можно будет легко сменить весь комплект прокладок, или уплотнить арку, или произвести ремонт Поскольку петушки в каждом кольцевом поясе уплотнения расклинены в арке, это, естественно, исключает вибрационное смещение петушков в тангенциальном направлении под действием углооых ускорений, имеющих место при работе машины При соединении (пайке) их с обмоткой якоря и уравнительными соединениями, вся система длинных ленточных петушков коллектора работает как одно целое и надежно противостоит вибрационным, угловым и центробежным усилиям, исключая таким образом возможность смещения прокладок и петушков от своего местоположения, и обеспечивая, тем самым надежность машины в эксплуатации Сущность изобретения поясняется чертежами, па которых представлены Фиг 1 - фрагмент коллектора с ленточными петушками продольный разрез Фиг 2 - фрагмент коллектора с ленточными петушками вид со стороны рабочей поверхности коллектора Фиг 3 - элемент уплотнения ленточных петушков в кольцевом поясе, сечение А-А (фиг 1) Фиг 4 - элемент уплотнения ленточных петушков в кольцевом поясе сечение Б-Б (фиг 1), Фиг 5 элемент уплотнения ленточных петушков в кольцевом поясе сечение В-В (фиг 2) Коллектор 1 (фиг 1 фиг 2) имеет ленточные петушки 2 уплотнение которых выполнено д и с т а н ц и о н н ы м и элементами в кольцевом поясе 3 и рабочую поверхность А Дистанционный элемент представляет собой клинообразной формы дистанционную 5 (фиг 3 фиг А) и уплотнительную 6 прокладки отличающиеся друг от друга только толщиной Каждая из прокладок на одной боковой стороне 7 снабжена несквоз 5 10 15 20 25 30 35 40 45 50 55 ным в радиальном направлении к центру пазом 8. заканчивающимся фиксатором 9 Каждый из ленточных петушков 2 в зоне кольцевого пояса 3 снабжен выступом 10 (фиг 3) Дистанционная прокладка 5 и уплотнительная 6 снабжены ограничителем 11, выступающим в тангенциальном направлении за торец 12 петушка 2 или за оба торца На выступающей в осевом напраалении за торец петушка 2 части 13 (фиг 3) дистанционной 5 и уплотнительной 6 прокладок на торцевой поверхности)А прокладок выполнен полузакрытый паз 15 в котором расположен стеклошнур 16. При изготовлении коллектора производят порезку ленты на заготовки ленточного петушка образуют в нем шлицы под уклад ку концов секций обмотки например, путем припайки флажка, и производят пайку петушка к заготовке коллекторной пластины Затем коллекторные пластины рихтуют, собирают совместно с изоляционными прокладками в комплект, который в кольце прессуют, выпекают обрабатывают ласточкии хоост и собирают в коллектор Уплотнение ленточных петушков в тангенциальном направлении производят в отдельно стоящем коллекторе или в якоре Отличие в изготовлении предлагаемого коллектора 1 от известных заключнєтея в том, что в заготовке ленточного петушка 2 образуют по крайней мере один местный г ыступ 10, а дистанционные элементы между петушками 2 выполняют в виде дистанциопных 5 и уплотнительных 6 прокладок, отличающиеся друг от друга только по топщине Отличие сборки предлагаемого устройства в части уплотнения петушков 2 коллектора 1 в тангенциальном направлении заключается а том, что процесс установки дистанционных элементов между смежными петушками 2 в кольцевом поясе 3 предусматривает два этапа На первом этапе производят установку дистанционных прокладок 5 на выступ 10 в петушке 2 под упор в него от центра но не подряд между всеми петушками 2 в кольцевом поясе 3 а секторами, оставляя равномерно по окружности свободными от прокладок ряд промежутков между соседними петушками 2 На втором этапе устанавливают в свободные от дистанционных прокладок 5 промежутки между петушками 2 в кольцевом поясе 3 уплотнительные прокладки 6 При этом сначала уплотнительную прокладку 6 вводят между петушками 2 ближе к центру коллектора 1 ближе к расчетной поверхности 4 от кольцевого пояиа 3 а осевом направлении Затем перемещают прокладку 6 в радиаль 11259 8 ном направлении вдоль петушка 2 от центра лотнительной прокладки о последнем от коллектора 1 до упора фиксатора 9 в выступ центра кольцевом поясе рзпна толщине ди10, располагая выступ 10 на петушке в пазу станционной прокладки первого от центра 8 прокладки 6 Варьируя количеством уплоткольцевого пояса. нителъных прокладок 6, можно обеспечить 5 практически беззазорную их установку в После уплотнения петушков 2 в кольцекольцевом поясе 3 уплотнения петушков 2. вом поясе 3 посредством установки дистанПри этом независимо от числа кольцевых ционных 5 и уплотнительмых 6 прокладок, поясов уплотнения петушков коллектора полуоткрытый паз 15, если он предусмоттребуется только две разновидности про- 10 рен на торцевой поверхности 14 прокладок кладок по толщине. Это достигается при ус5, 6, может быть заполнен, например, стекловии, что толщина уплотнительной лошнуром 16, образующим после пропитки прокладки в первом от центра кольцевом якоря сплошное кольцо, цементирующее поясе превышает в номинале толщину диспрокладки дополнительно в кольцевом потанционной прокладки а нем и равна толщи- 15 ясе 3 уплотнения петушков 2, повышая их не дистанционной прокладки в последнем вибростойкость, и в случае усадки вследстот центра кольцевом поясе, а толщина упвие старения материала. ФипІ Фип2 11259 /1-й Упорядник В.Осічео Замовлення 4055 Техред М Моргентал Б-Б Коректор Л . ФІль Тираж Підписне Державне патентне відомство України, 254G55, ГСП, Київ-53. Львівська пл,. 8 Відкрите акціонерне товаристоо "Патент", м. Ужгород, вул Гагаріна, 101
