Поворотна головка стояка

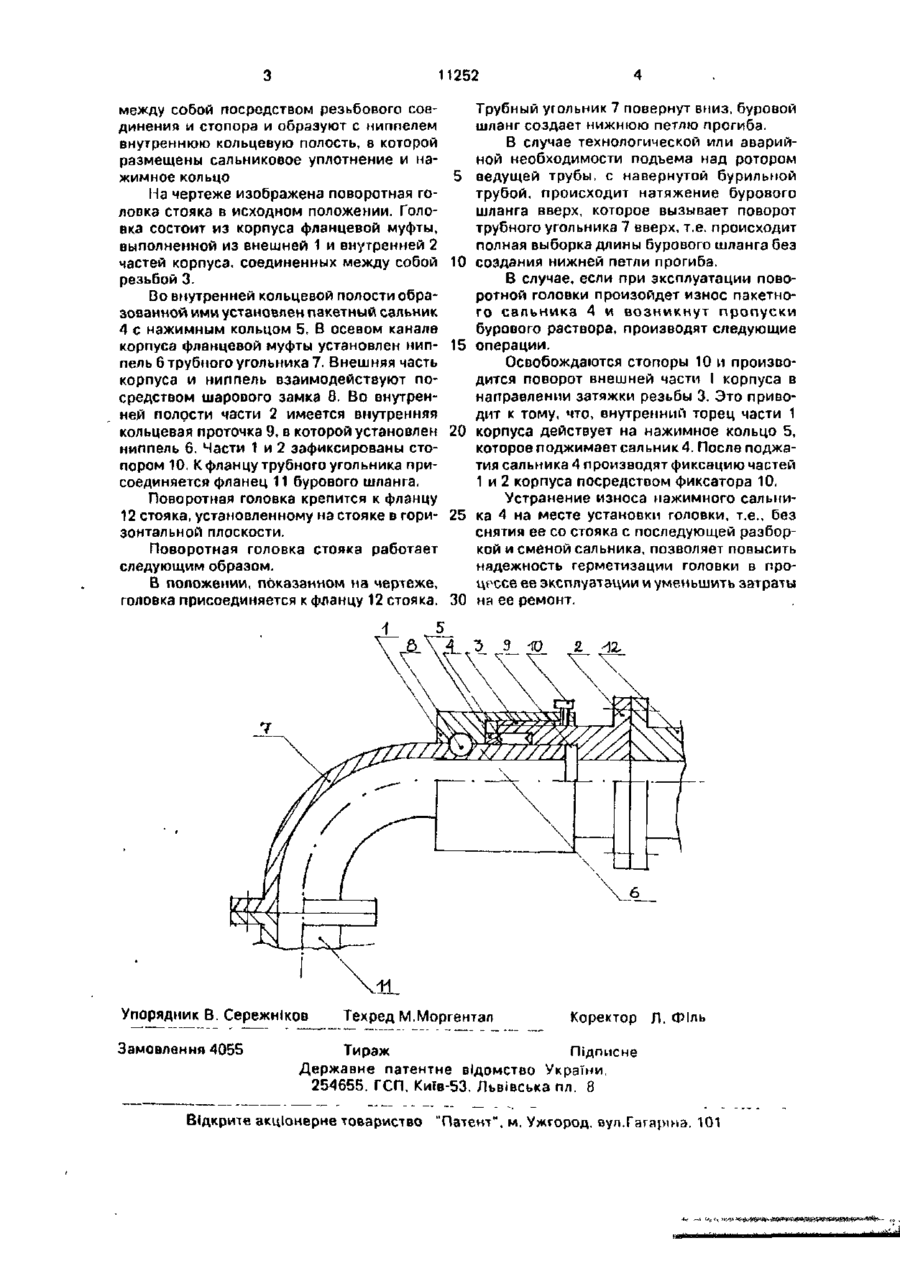

Поворотная головка стояка, включающая трубный угольник с фланцем и ниппелем, фланцевую муфту, корпус которой установлен с возможностью взаимодействия с ниппелем посредством шарового замка, и сальниковое уплотнение, о т л и ч а ю щ а я с я тем, что она снабжена нажимным кольцом, а корпус фланцевой муфты выполнен разъемным, причем обе части корпуса связаны между собой посредством резьбового соединения и стопора и образуют с ниппелем внутреннюю кольцевую полость, в которой размещены сальниковые уплотнение и нажимное кольцо. Изобретение относится к буровой технике и предназначено для использования в нагнетательной системе буровых установок. Известна головка стояка, представляющая жесткий трубный угольник, к которому присоединяется гибкий буровой рукав для подачи раствора к вертлюгу [1]. Недостатком этой головки является возможность ее разгерметизации из-за быстрого износа кольцевых резиновых уплотнений. В основу изобретения поставлена задача усовершенствования поворотной головки стояка, в которой за счет изменения конструкции обеспечивается повышенная надежность ее герметизации, что уменьшает затраты на ремонт. Поставленная задача решается тем, что в поворотной головке стояка, включающей трубный угольник с фланцем и ниппелем, фланцевую муфту, корпус которой установлен с возможностью взаимодействия с ниппелем посредством шарового замка, и сальниковое уплотнение, согласно изобретению, она снабжена нажимным кольцом, а корпус фланцевой муфты выполнен разъемным, причем обе части корпуса связаны Недостатком известной конструкции головки стояка является постоянное U-образное изгибание бурового рукава при подьеме ведущей трубы над ротором. Это вызывает сокращение эффективной длины бурового рукава на 3-4 м, делая невозможным при технологической или аварийной необходимости подьем над ротором ведущей трубы с навернутой бурильной трубой. Наиболее близкой к предлагаемой по технической сущности является поворотная головка стояка [2]. ю ел О 11252 между собой посредством резьбового соединения и стопора и образуют с ниппелем внутреннюю кольцевую полость, в которой размещены сальниковое уплотнение и нажимное кольцо На чертеже изображена поворотная головка стояка в исходном положении. Головка состоит из корпуса фланцевой муфты, выполненной из внешней 1 и внутренней 2 частей корпуса, соединенных между собой резьбой 3. Во внутренней кольцевой полости образованной ими установлен пакетный сальник А с нажимным кольцом 5. В осевом канале корпуса фланцевой муфты установлен ниппель 6 трубного угольника 7. Внешняя часть корпуса и ниппель взаимодействуют посредством шарового замка 8. Во внутренней полости части 2 имеется внутренняя кольцевая проточка 9, в которой установлен ниппель 6. Части 1 и 2 зафиксированы стопором 10. К фланцу трубного угольника присоединяется фланец 11 бурового шланга. Поворотная головка крепится к фланцу 12 стояка, установленному на стояке в горизонтальной плоскости. Поворотная головка стояка работает следующим образом. В положении, показанном на чертеже, головка присоединяется к фланцу 12 стояка. Упорядник В. Сережніков Замовлення 4055 5 10 15 20 25 30 4 Трубный угольник 7 повернут вниз, буровой шланг создает нижнюю петлю прогиба. В случае технологической или аварийной необходимости подъема над ротором ведущей трубы, с навернутой бурильной трубой, происходит натяжение бурового шланга вверх, которое вызывает поворот трубного угольника 7 вверх, т.е. происходит полная выборка длины бурового шланга без создания нижней петли прогиба. В случае, если при эксплуатации поворотной головки произойдет износ пакетного сальника 4 и в о з н и к н у т п р о п у с к и бурового раствора, производят следующие операции. Освобождаются стопоры 10 и производится поворот внешней части I корпуса в направлении затяжки резьбы 3. Это приводит к тому, что, внутренний торец части 1 корпуса действует на нажимное кольцо 5, которое поджимает сальник 4. После поджатия сальника 4 производят фиксацию частей 1 и 2 корпуса посредством фиксатора 10. Устранение износа нажимного сальника 4 на месте установки головки, т.е., без снятия ее со стояка с последующей разборкой и сменой сальника, позволяет повысить надежность герметизации головки в процессе ее эксплуатации и уменьшить затраты на ее ремонт. Техред М.Моргентал Коректор Л . ФІль Тираж Підписне Державне патентне відомство України. 254655. ГСП. Київ-53, Львівська пл. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагарша, 101
