Шарошка бурового долота

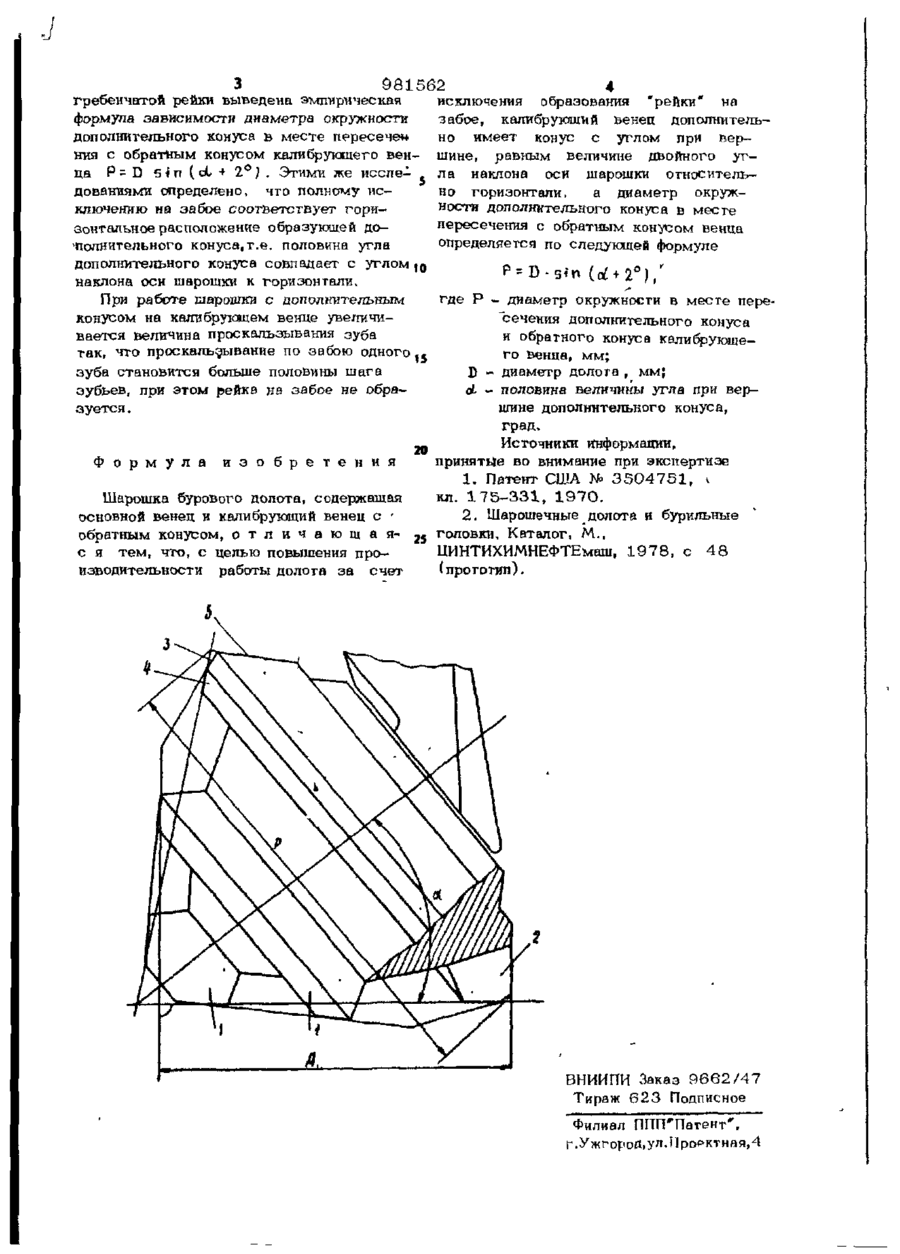

Союз Советских Социалистических Республик ЗО К 1НИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61)Дополнительное кавт свид-ву (22)3анвлено27 0 0 7 9 (21) 2 8 2 2 0 5 7 / 2 2 - 0 3 с присоединением заявки № E 21 В Государственный комитет СССР по делай изобретений (23)Приоритет Опубликовано 1 5 1 2 8 2 . Бюллетень № 4 6 Дата опубликования описания 1 5 . 1 2 . 8 2 (71) Заявители 10/10 и открытий (72) Авторы изобретения і. Кл. Т. А. Илык, У. Н. Якимчук (53)УДКб22.24:0^1.55 (О88.8) А. П. Ваврин и Ю И. Басонов Дрогобычский дологный завод Всесоюзного промышленного объединения нефтепромыслового машиностроения и Производственное объединение "КуйбышевбурмаиГ (54) ШАРОШКА БУРОВОГО ДОЛОТА Изобретение относится к дологостронаклона оси шарошки относительно гориению. зонтали, а диаметр окружности дополниИзвестны шарошки буровых долог, в тельного конуса в месте пересечения с которые для исключения рейкообразований обратным конусом калибрующего венца на оабое, вводятся венцы чистого качеопределяется по следующей формуле ния [ 1 ] . + P = D • Sin U 2°), Недостатком данных конструкций являгде Р - диаметр окружности в месте ется трудоемкость изготовления. пересечения дополнительного ко Известны шарошки буровых долот, сонуса и обратного конуса калибдержащие основной венец и калибрующий 10 рующего венца, мм; венец с обратным конусом [ 2 3 . 1 - диаметр долота, мм; 5 Недостатком данных конструкций шарос£ - половина величины угла при вершек является невозможность обеспечения шине дополнительного конуса, полного исключения образования рейки град. на забое. На чергеже изображена предлагаемая Цель изобретения - повышение произ- 15 шарошка. водительности работы долота путем исШарошка содержит основные венцы 1 ключения образования рейки на забое. и калибрующий (периферийный) веПоставленная цель достигается тем, нец 2, состоящий из основного конуса что в шарошке бурового долота, содержа3, дополнительного конуса 4 и обратного шей основной венец и калибрующий венец конуса 5. На основании проведенных с обратным кпнусом, калибрующий венед лабораторных и стендопых исследований имеет дополнительный конус с углом при во время которых был получен иабой без вершине, равным величине двойного угла 981562 гребенчатой рейки выведена эмпирическая формула зависимости диаметра окружности дополнительного конуса в месте пересече+t ния с обратным конусом калибрующего венца P = D 5 ^ n ( c t + 2 o J . Этими же исследованиями определено, что полному исключению на забое соответствует горизонтальное расположение образующей дополнительного конуса,т.е. половина угла дополнительного конуса совпадает с углом 1 0 наклона оси шарошки к горизонтали. При работе шарошки с дополнительным конусом на калибрующем венде увеличивается величина проскальзывания зуба так, что проскальзывание по забою одного .зуба становится больше половины шага зубьев, при этом рейка на забое не образуется . исключения образования 'рейки* на забое, калибрующий венец дополнительно имеет конус с углом при вершине, равным величине двойного угла наклона оси шарошки относительно горизонтали, а диаметр окружности дополнительного конуса в месте пересечения с обратным конусом венца определяется по следующей формуле где Р - диаметр окружности в месте пересечения дополнительного конуса и обратного конуса калибрующего венца, мм; D - диаметр долота , мм; d - половина величины угла при вершине дополнительного конуса, град. Источники информации, 20 принятые во внимание при экспертизе Ф о р м у л а и з о б р е т е н и я 1. Патент США N 3 5 0 4 7 5 1 , * > Шарошка бурового долота, содержащая кл. 1 7 5 - 3 3 1 , 1 9 7 0 . основной венец и калибрующий венец с ' 2. Шарошечные долота и бурильные обратным конусом, о т л и ч а ю щ а я - 25 головки. Каталог, М., с я тем, что, с целью повышения проЦИНТИХИМНЕФТЕмаш, 1 9 7 8 , с 4 8 изводительности работы долота за счет (прототип). ВНИИПИ Заказ 9 6 6 2 / 4 7 Тираж 6 2 3 Подписное Филиал ППП'Патент*, ґ. Ужгород, ул. Проектная, 4
