Формула / Реферат

Пристрій керування клапанним розподільником, що містить клапани, штовхачі клапанів, гідроциліндри керування, який відрізняється тим, що пристрій оснащено клиношарнірним з'єднанням, до складу якого входять клин, шарнір з повзуном у напрямних, а повзун з'єднано зі штовхачем та оснащено пристроєм регулювання довжини штовхача.

Текст

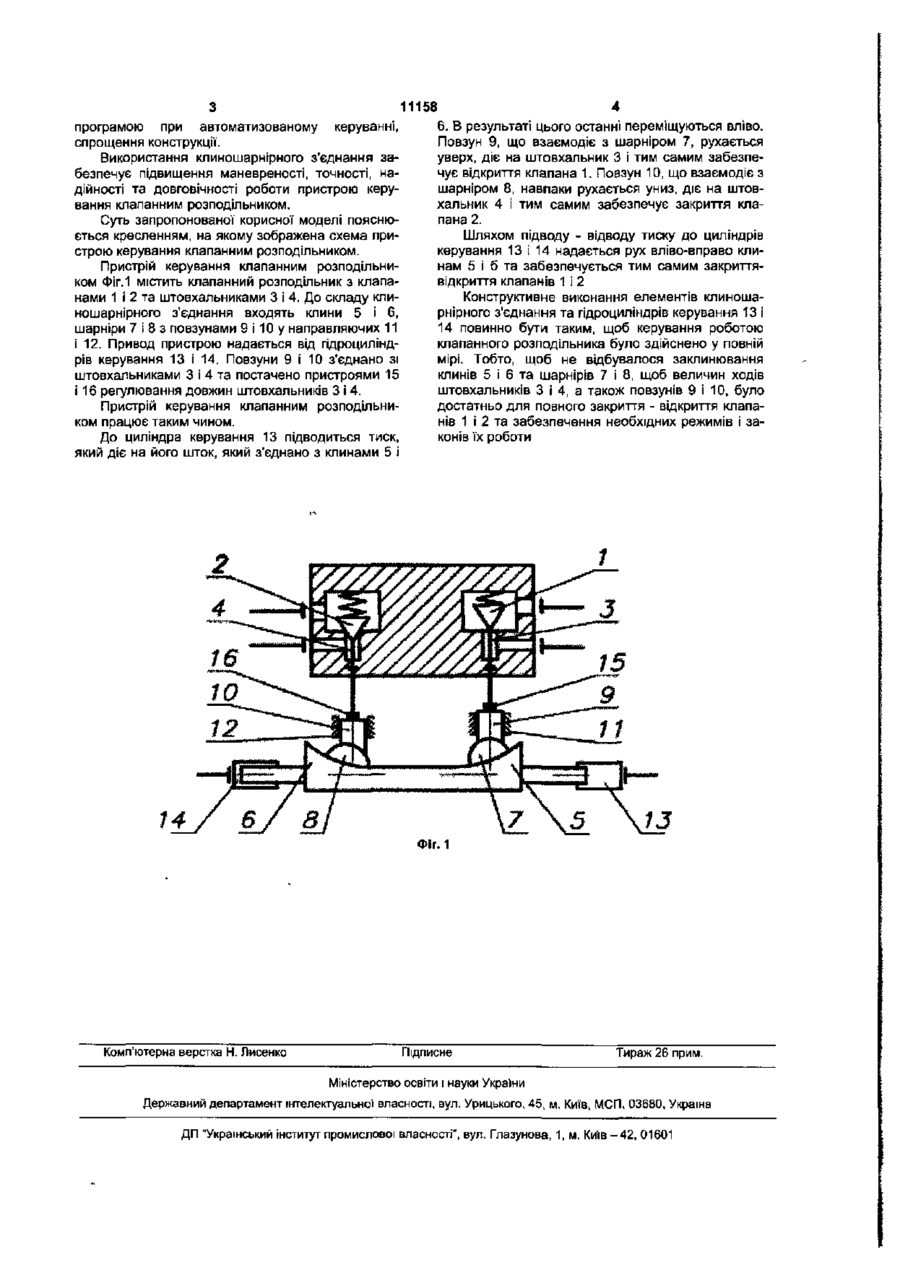

Пристрій керування клапанним розподільником, що містить клапани, штовхані клапанів, гідроциліндри керування, який відрізняється тим, що пристрій оснащено клиношарнірним з'єднанням, до складу якого входять клин, шарнір з повзуном у напрямних, а повзун з'єднано зі штовхачем та оснащено пристроєм регулювання довжини штовхача. Корисна модель відноситься до галузі машинобудування, а саме до гідропневматичної апаратури і може знайти застосування при створенні сервоприводів керування клапанними розподільниками різних машин Відома конструкція клинового преса [А.с 1152797 А, СССР, МПК В30В1/40. Клиновой пресс / Роганов Л.Л , Харлашкин В.В., Новиков B.C., Босов В.П., Калинин С.С. Заявл. 21.10.83. Опубл. 30 04.85, Бюл №16], що містить приводний копір, зчленоний своєю опуклою циліндричною поверхнею з увігненою циліндричною поверхнею циліндричного сухаря, який шарнірно зчленено з повзуном. На повзуні нерухомо кріпиться кронштейн, в якому встановлено палець так, щоб його вісь суміщалася з віссю циліндричного сухаря. В центрі копіра встановлено ще один палець, вісь якого суміщено з віссю опуклої циліндричної поверхні копира. Сергу змонтовано на пальцях. Найбільш близьким аналогом пристрою, що заявляється, обраним як прототип, є пристрій керування коромисловим валом клапанного розподільника [Бочанов ПА., Скупяк С А. Системы включения рабочего хода для 3-х и 4-х позиционного управления распредвалом / Удосконалення процесів і обладнання обробки тиском в металургії І машинобудуванні1 Тематич зб, наук пр. - ДДМА, Краматорськ, 2004. - с.87, рис.1], що містить клапани, штовхальники клапанів, коромисла, гідроциліндри керування, розподільний вал, зубчастий сектор, рейку. Загальними істотними ознаками відомого і пристрою, що заявляється, є клапани, штовхальники клапанів, гідроциліндри керування. Недоліком відомого пристрою керування клапанним розподільником є низькі маневреність, точність, надійність та довговічність роботи пристрою через наявність зубчастої пари, зазорів між штовхальниками клапанів і коромислами та зазорів у самому зубчастому зчепленні, взаємозалежність роботи клапанів, велика кількість передаточних ланок, складність конструкції. В основу корисної моделі поставлена задача удосконалення пристрою керування клапанним розподільником, у якому шляхом використання клиношарнірного з'єднання забезпечується усунення вищезгаданих недоліків. Поставлена задача вирішується тим, що пристрій керування клапанним розподільником постачено клиношарнірним з'єднанням, до складу якого входять клин, шарнір з повзуном у направляючих, а повзун з'єднано зі штовхальником та постачено пристроєм регулювання довжини штовхальника Запропонована конструкція забезпечує безударну з відсутністю динамічних явищ роботу пристрою, можливість отримання будь-якого закону відкриття - закриття клапану, відсутність передаточних ланок, між якими є зазори, відсутність зубчастого зчеплення, відсутність взаємозалежності роботи клапанів - в залежності від профілювання клиношарнірного з'єднання для кожного клапана забезпечується свій режим роботи, можливість створення поліклиношарнірного пристрою з будьякою кількістю клапанів та будь-якою комбінацією їх розташування в клапанному розподільнику, універсальність, високу ремонтопридатність, легкість і маневреність експлуатації, можливість роботи за 00 ю о> 11158 програмою при автоматизованому керуванні, спрощення конструкції. Використання клиношарнірного з'єднання забезпечує підвищення маневреності, точності, надійності та довговічності роботи пристрою керування клапанним розподільником. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема пристрою керування клапанним розподільником. Пристрій керування клапанним розподільником Фіг.1 містить клапанний розподільник з клапанами 1 і 2 та штовхальниками 3 і 4. До складу клиношарнірного з'єднання входять клини 5 і 6, шарніри 7 і 8 з повзунами 9 і 10 у направляючих 11 і 12. Привод пристрою надається від гідроциліндрів керування 13 і 14. Повзуни 9 і 10 з'єднано зі штовхальниками 3 і 4 та постачено пристроями 15 і 16 регулювання довжин штовхальників 3 і 4. Пристрій керування клапанним розподільником працює таким чином. До циліндра керування 13 підводиться тиск, який діє на його шток, який з'єднано з клинами 5 і 6. В результаті цього останні переміщуються вліво. Повзун 9, що взаємодіє з шарніром 7, рухається уверх, діє на штовхальник 3 і тим самим забезпечує відкриття клапана 1. Повзун 10, що взаємодіє з шарніром 8, навпаки рухаєтьсяуниз, діє на штовхальник 4 і тим самим забезпечує закриття клапана 2. Шляхом підводу - відводу тиску до циліндрів керування 13 і 14 надається рух вліво-вправо клинам 5 і б та забезпечується тим самим закриттявідкриття клапанів 1 і 2 Конструктивне виконання елементів клиношарнірного з'єднання та гідроциліндрів керування 13 і 14 повинно бути таким, щоб керування роботою клапанного розподільника було здійснено у повній мірі. Тобто, щоб не відбувалося заклинювання клинів 5 і б та шарнірів 7 І 8, щоб величин ходів штовхальників 3 і 4, а також повзунів 9 і 10, було достатньо для повного закриття - відкриття клапанів 1 І 2 та забезпечення необхідних режимів і законів їх роботи Фіг.1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуально'і власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for control of valve dispenser

Автори англійською

Rohanov Lev Leonidovych, Rohanov Maksym Lvovych, Korchak Olena Serhiivna

Назва патенту російською

Устройство управления клапанным распределителем

Автори російською

Роганов Лев Леонидович, Роганов Максим Львович, Корчак Елена Сергеевна

МПК / Мітки

МПК: F16K 3/02

Мітки: керування, пристрій, клапанним, розподільником
