Прилад для зварювання патрубків за копіром

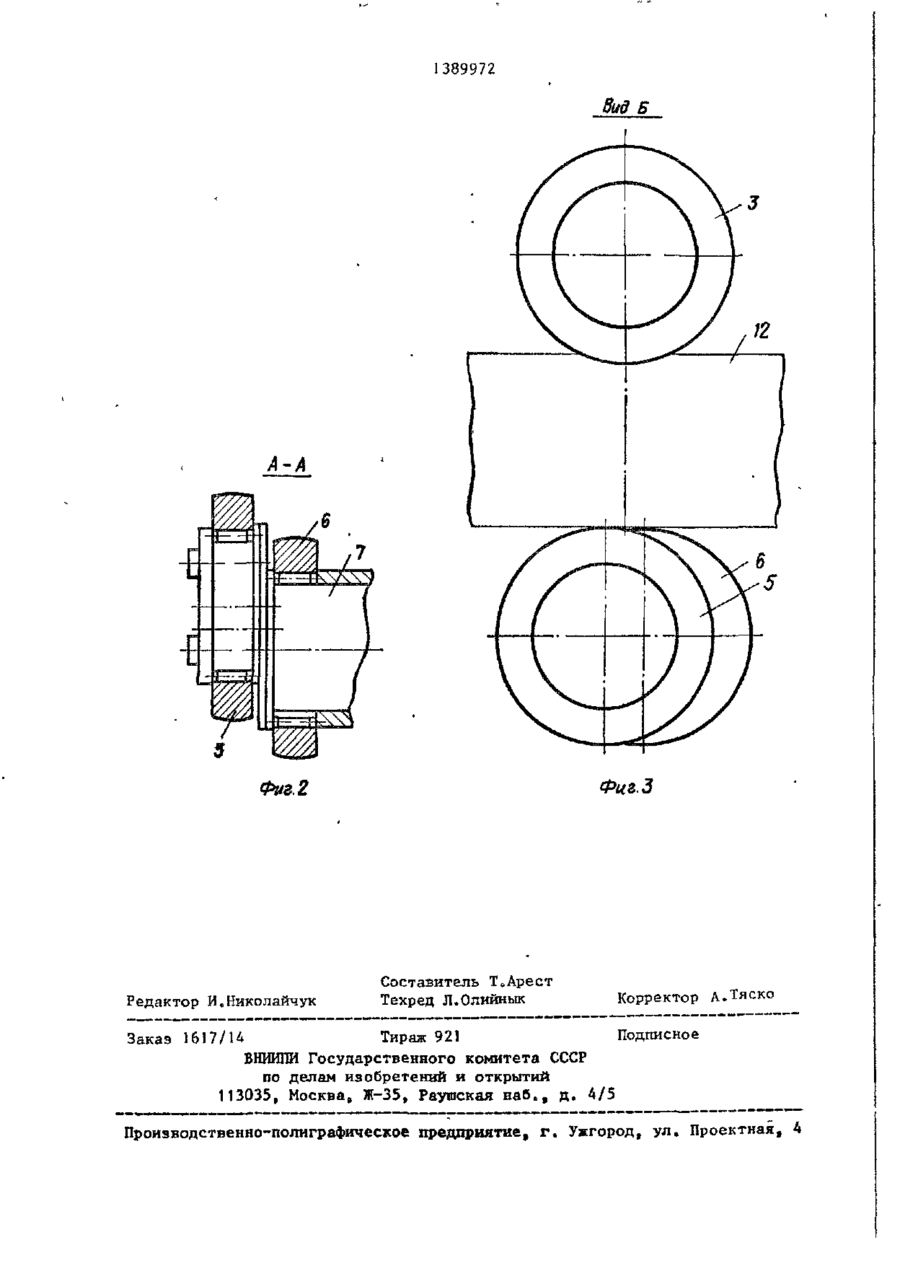

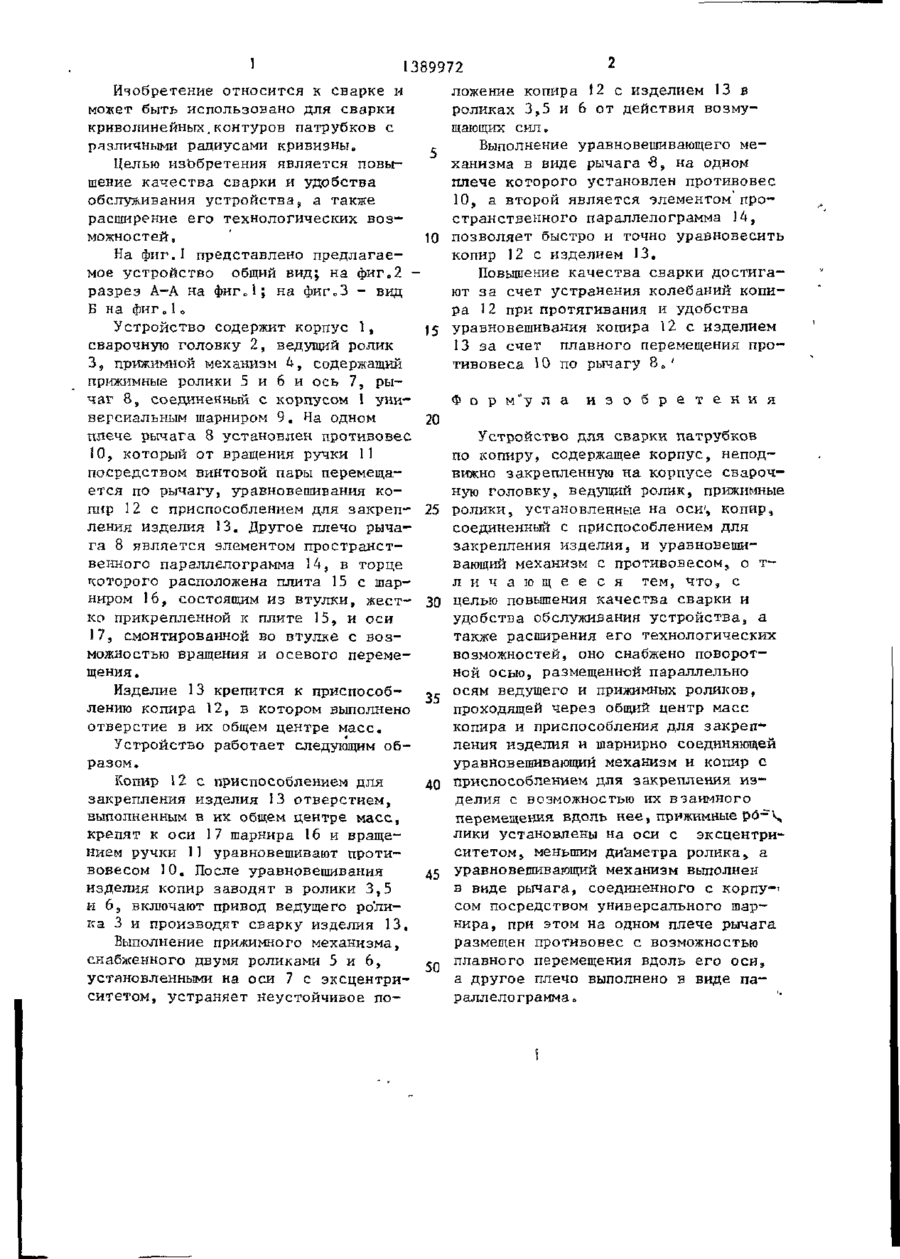

Изобретение относится к сварке и может быть использовано для сварки криволинейных контуров патрубков с различными радиусами кривизньи Цель изобретения - повышение качества сварки и удобства обслуживания устройства» а также расширение его технологических возможностей. Устройст 1 J СП С 1 1389972 Изобретение относится к сварке и может быть использовано для сварки криволинейных.контуров патрубков с различными радиусами кривизны. Целью изЪбретения является повышение качества сварки и удобства обслуживания устройства, а также расширение его технологических возможностей. На фиг.1 представлено предлагаемое устройство общий вид; на фиг,2 разрез А-А на ф и г Л ; на фиг о 3 - вид В на фиг.1 о Устройство содержит корпус 1, сварочную головку 2, ведущий ролик 3 9 прижимной механизм 4, содержащий прижимные ролики 5 и 6 и ось 7, рычаг 8, соединенный с корпусом 1 универсиальным шарниром 9. На одном плече рычага 8 установлен противовес 10, который от вращения ручки И посредством винтовой пары перемещается по рычагу, уравновешивания копир 12 с приспособлением для закрепления изделия 13. Другое плечо рычага 8 является элементом пространственного параллелограмма 14, в торце которого расположена плита 15 с шарниром 16, состоящим из втулки, жестко прикрепленной к плите 15, и оси 17, смонтированной во втулке с возможностью вращения и осевого перемещения . Изделие 13 крепится к приспособлению копира 12, в котором выполнено отверстие в их общем центре масс. Устройство работает следующим образом. Копир 12 с приспособлением для закрепления изделия 13 отверстием, выполненным в их общем центре масс, крепят к оси 17 шарнира 16 и вращением ручки 11 уравновешивают противовесом 10. После уравновешивания изделия копир заводят в ролики 3,5 и 6, включают привод ведущего ролика 3 и производят сварку изделия 13. Выполнение прижимного механизма, снабженного двумя роликами 5 и 6, установленными на оси 7 с эксцентриситетом, устраняет неустойчивое по ложение копира 12 с изделием ІЗ в роликах 3,5 и 6 от действия возмущающих сил. Выполнение уравновешивающего механизма в виде рычага -8, на одном плече которого установлен противовес 10, а второй является элементом пространственного параллелограмма 14, 10 позволяет быстро и точно уравновесить копир 12 с изделием 13. Повышение качества сварки достигают за счет устранения колебаний копира 12 при протягивания и удобства 15 уравновешивания копира 12 с изделием 13 за счет плавного перемещения противовеса 10 по рычагу 8„' Ф о р м"у л а и з о б р е т е н и я 20 25 30 35 40 45 50 Устройство для сварки патрубков по копиру, содержащее корпус, неподвижно закрепленную на корпусе сварочную головку, ведущий ролик, прижимные ролики, установленные на оси', копир, соединенный с приспособлением для закрепления изделия, и уравновешивающий механизм с противовесом, о тли ч а ю щ е е с я тем, что, с целью повьшіения качества сварки и удобства обслуживания устройства, а также расширения его технологических возможностей, оно снабжено поворотной осью, размещенн-ой параллельно осям ведущего и прижимных роликов, проходящей через общий центр масс копира и приспособления для закрепления изделия и шарнирно соединяющей уравновешивающий механизм и копир с приспособлением для закрепления изделия с возможностью их взаимного перемещения вдоль нее, прижимные рй-Ч, лики установлены на оси с эксцентриситетом, меньшим диаметра ролика, а уравновешивающий механизм выполнен в виде рычага, соединенного с корггу-' сом посредством универсального шарнира, при этом на одном плече рычага размещен противовес с возможностью плавного перемещения вдоль его оси, а другое плечо выполнено в виде параллелограмма о 1389972 Вид Б А'А Фиг.З Фиг. 2 Редактор И.Николайчук Составитель Т в Арест Техред Л.Олийнык Корректор А-Тяско Тираж 921 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. в д. 4/5 Заказ 1617/14 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
