Пристрій для проведення озонотерапії

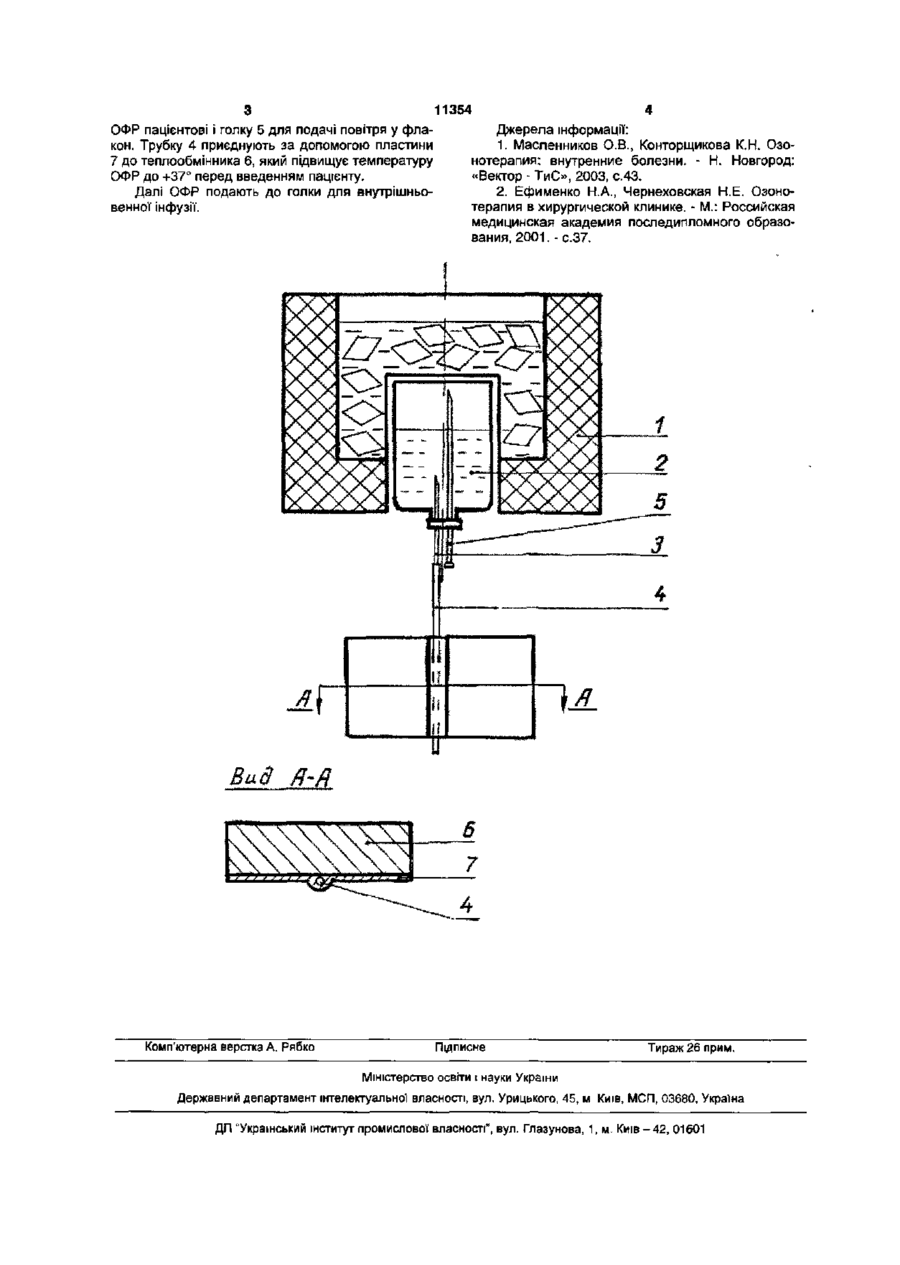

Пристрій для проведення озонотерапії, який включає в себе флакон для фізіологічного розчину і систему для подачі озонованого фізіологічного розчину пацієнтові, який відрізняється тим, що він додатково містить термостат з льодом. Корисна модель належить до галузі медицини, а саме до медичного обладнання, і може бути використана при лікуванні цілого ряду захворювань із застосуванням озону. Відомий пристрій для проведення озонотерапії, який включає шприц Жане, трубку з поліхлорвінілу і наконечник [1]. Недоліком цього пристрою о те, що він не забезпечує при кожній процедурі стабільну дозу озону, що вводиться пацієнтові, тому що концентрація озону у фізіологічному розчині при його барботуванні І до початку інфузії сильно залежить від температури навколишнього середовища. Найбільш близьким до пристрою, що заявляється, є пристрій для проведення озонотерапії, який включає флакон для фізіологічного розчину (ФР), голку, яка вставлена у флакон і приєднана до трубки з поліхлорвінілу, до другого кінця якої приєднана голка для введення озонованого фізіологічного розчину (ОФР) пацієнтові, і голку для подачі повітря у флакон [2]. Недоліком цього пристрою є неможливість забезпечувати стабільну дозу озону, що вводиться пацієнтові при кожній процедурі озонотерапії' внаслідок швидкого розпаду озону у водних розчинах при кімнатній температурі під час барботування ФР і до початку інфузії ОФР пацієнту. Це обумовлено нездатністю даного пристрою підтримувати під час барботування постійну температуру ФР нижче кімнатної. В основу корисної моделі поставлено задачу створити такий пристрій для проведення озонотерапії, в якому б за рахунок застосування додаткового приладу забезпечувалась можливість підтримувати постійну низьку температуру ФР під час барботування і, таким чином, уповільнювати розпад озону. Ця задача вирішується тим, що пристрій для проведення озонотерапії, який включає флакон для ФР і систему для подачі ОФР пацієнту, згідно з винаходом, додатково включає термостат з льодом. Наявність термостату з льодом, в який помішується флакон з ФР, дозволяє підтримувати температуру ФР під час барботування на рівні 0°С. При 0°С час напіврозпаду складає близько 2 годин, в той час як при кімнатній температурі - 20-30 хвилин, тому застосування термостату з льодом дозволяє уповільнити розпад озону в ФР. Схема пристрою, що заявляється, показана на рисунку. Пристрій включає в себе термостат 1 з льодом, в який встановлений флакон 2 з ФР. У флакон 2 вставлені голка 3 з трубкою 4 з полівінілхлориду для подачі ОФР пацієнту і голка 5 для подачі повітря у флакон 2. Пристрій також включає теплообмінник 6 з рідиною, що має температуру 37°С для підвищення температури ОФР до фізіологічного значення перед введенням пацієнту. На теплообміннику 6 встановлена пластина 7, яка притискає до нього трубку 4. Пристрій працює таким чином. В термостат 1 встановлюють флакон 2 з ФР, у флакон 2 встановлюють голки для подачі озоновокисневої суміші від генератора озону та голку для виходу надлишку озону. До флакона подають озоново-кисневу суміш, проводячи барботування до необхідного значення концентрації озону, розчиненого в рідині. Далі голки для подачі і виходу озону від'єднують і приєднують голку 3 для подачі ю со О) З 11354 Джерела інформації: ОФР пацієнтові і голку 5 для подачі повітря у флакон. Трубку 4 приєднують за допомогою пластини 1. Масленников О.В., Конторщикова К.Н. Озо7 до теплообмінника 6, який підвищує температуру нотерапия: внутренние болезни. - Н. Новгород: ОФР до +37° перед введенням пацієнту. «Вектор - ТиС», 2003, с.43. Далі ОФР подають до голки для внутрішньо2. Ефименко Н.А., Чернеховская Н.Е. Озоновенної Інфузії. терапия в хирургической клинике. - М.: Российская медицинская академия последипломного образования, 2001. -С.37. Вид Я-Я Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
