Сканіруючий електромагнітно-акустичний перетворювач

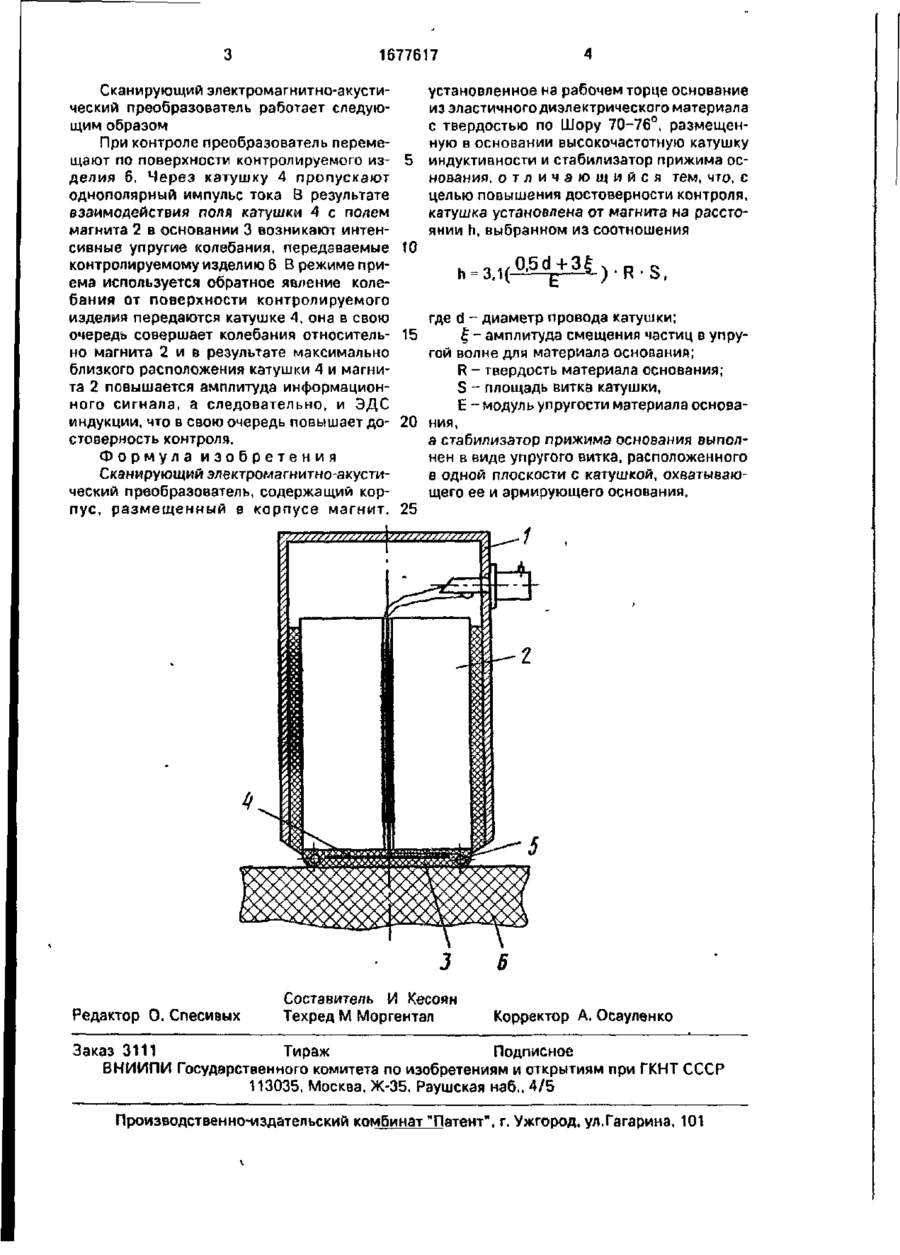

Изобретение относится к контрольноизмерительной технике и может быть использовано для дефектоскопии материалов и изделий преимущественно из полимеров и композитов. Цель изобретения - повышение достоверности контроля за счет максимально возможного приближения катушки преобразователя к поверхности контролируемого изделия и тем самым повышения Изобретение относится к области контрольно-измерительной техники и может быть использовано для дефектоскопии материалов и изделий преимущественно из полимеров и композитов. Цель изобретения - повышение достоверности контроля за счет максимально возможного приближения катушки преобразователя к поверхности контролируемого изделия и к магниту и тем самым повышения интенсивности информационного сигнала. На чертеже представлена схема сканирующего электромагнитно-акустического преобразователя. Схема содержит корпус 1, размещенный в корпусе магнит 2, установленное на рабочем торце корпуса основание 3 из эластичного диэлектрического материала с интенсивности информационного сигнала. В сканирующем электромагнитно-акустическом преобразователе, содержащем корпус, магнит, установленное на рабочем торце корпуса основание из эластичного диэлектрика, размещенную в основании высокочастотную катушку и стабилизатор питания основания, выполненный в виде охватывающего катушку в одной с ней плоскости упругого витка, армирующего основание, расстояние между катушкой и магнитом выбрано из соотношения h ~ =3,1(0,5d + 3£/E)R S, где d -диаметр провода катушки, £ - амплитуда смещения частиц в упругой волне для материала основания, R - твердость материала основания; S - площадь витка катушки; Е - модуль упругости материала основания 1 ил. ел С твердостью по Шору 70-76°. размещенную в основании высокочастотную катушку 4 индуктивности и стабилизатор прижима основания в виде упругого витка 5. расположенного в одной плоскости с катушкой А и охватывающего ее и армирующего основание. При этом катушка установлена от магнита 2 на расстоянии h, выбранном из соотношения: где d - диаметр провода катушки, £-амплитуда смещения частиц в упругой волке для материала основания, R - твердость материала основания, S - площадь витка катушки, Е-модуль упругости материала основания. 1677617 Сканирующий электромагнитно-акустический преобразователь работает следующим образом При контроле преобразователь перемещают по поверхности контролируемого изделия 6. Через катушку 4 пропускают однополярный импульс тока В результате взаимодействия поля катушки А с полем магнита 2 в основании 3 возникают интенсивные упругие колебания, передаваемые контролируемому изделию 6 В режиме приема используется обратное явление колебания от поверхности контролируемого изделий передаются катушке 4, она в свою очередь совершает колебания относительно магнита 2 и в результате максимально близкого расположения катушки 4 и магнита 2 повышается амплитуда информационного сигнала, а следовательно, и ЭДС индукции, что в свою очередь повышает достоверность контроля. установленное на рабочем торце основание из эластичного диэлектрического материала с твердостью по Шору 70-76°, размещенную в основании высокочастотную катушку 5 индуктивности и стабилизатор прижима основания, о т л и ч а ю щ и й с я тем, что, с целью повышения достоверности контроля, катушка установлена от магнита на расстоянии h, выбранном из соотношения 10 R-S, где d - диаметр провода катушки; £ - амплитуда смещения частиц в упругой волне для материала основания; R - твердость материала основания; S - площадь витка катушки, Є - модуль упругости материала основа20 ния, а стабилизатор прижима основания выполФормула изобретения нен в виде упругого витка, расположенного в одной плоскости с катушкой, охватываюСканирующий электромагнитно-акустищего ее и армирующего основания. ческий преобразователь, содержащий корпус, размещенный в корпусе магнит, 25 15 1 Редактор О. Спесивых Составитель И Кесоян Техред М Моргентал Корректор А. Осауленко Заказ 3111 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб..4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
