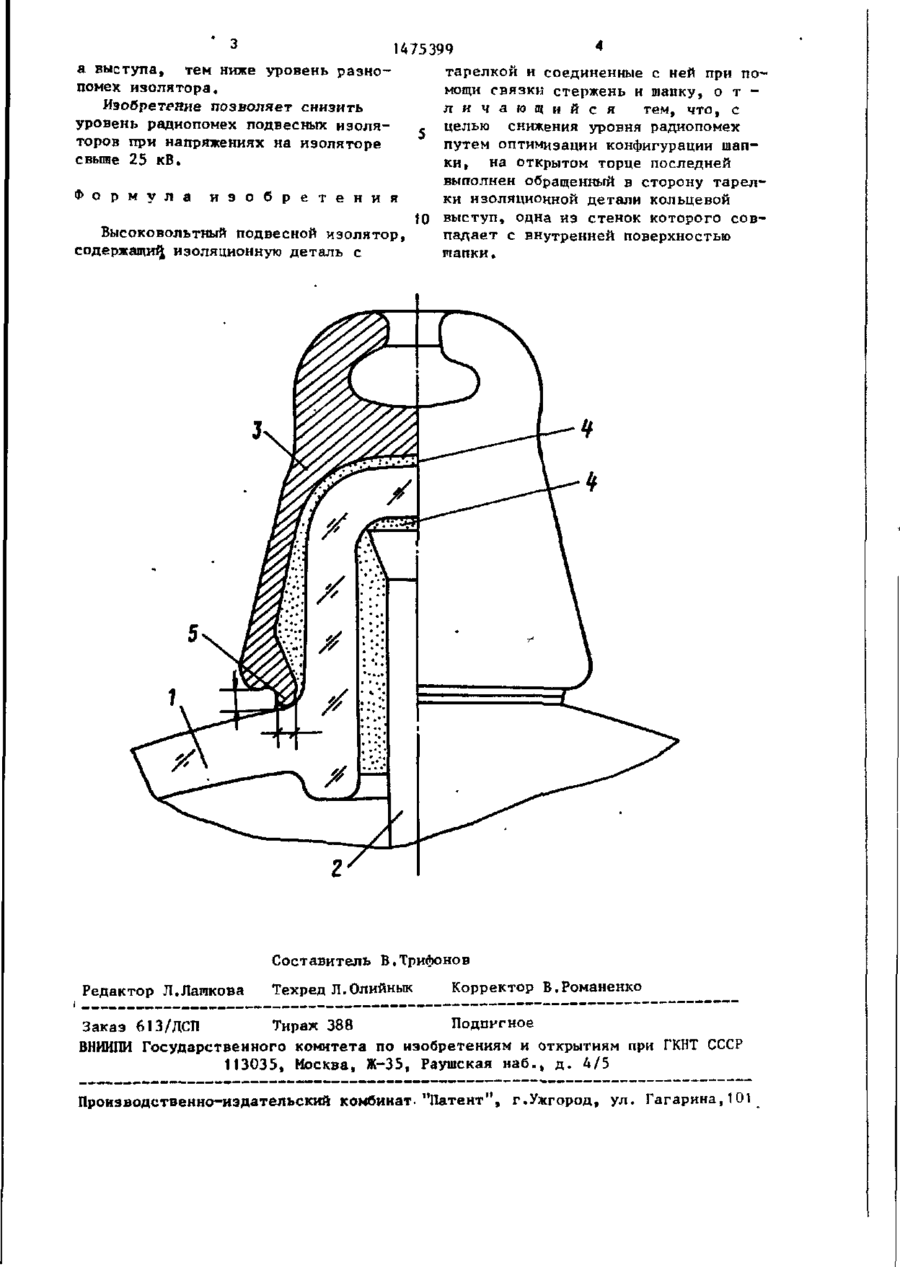

•для" СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ N» СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСЛУБЛИН (19) SIL 1475399 А1 (5\-)& Н 01 В 17/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4256680/24-07 (22) 03.06.87 (71) Специальное конструкторское бюро по изоляторам и арматуре Всесоюзного производственного объединения "Союзэлектросетьизоляция" (72) Е.Д.Ким, Н.Ф.Тарасова, В.А.Константинов и А.Б.Злаказов (53) 621.315 (088.8) (56) Электрические изоляторы / Под ред. Н.С.Костюкова. - М.: Электроатомиздат, 1984, с. 135. Патент Великобритании № 2173355, кл. Н 01 В 17/02, 1986. Патент США № 3194879, кл. 174-140, 1965. 1 Изобретение относится к электротехнике, а именно к высоковольтным подвесным изоляторам для линий электропередач. Цель изобретения - снижение уровня радиопомех путем оптимизации конфигурации шапки изолятора. На чертеже изображен подвесной изолятор, разрез. Высоковольтный подвесной изолятор состоит из изоляционной детали 1, стержня 2 и шапки 3, соединенных друг с другом связкой 4, Нижняя *. часть шапки 3 выполнена степенчатой с кольцевым выступом 5 у внутренней поверхности. о - Сборку изолятора осуществляют следующим образом. Сначала в шапку 3 со связующим материалом 4 вводят изоляционную де 15-89 р 1— (54) ВЫСОКОВОЛЬТНЫЙ ПОДВЕСНОЙ ИЗОЛЯТОР (57) Изобретение относится к электротехнике и может быть использовано в изоляции высоковольтных линий электропередачи. Цель - снижение уровня радиопомех путем оптимизации формы нижней части шапки изолятора, которая достигается ступенчатым исполнением нижней части с кольцевым выступом 5 у внутренней поверхности. При этом высота выступа h не долннд превышать 10 мм, а ширина а - 4 мм, и чем меньше ширина, тем меньше уровень радиопомех. Изобретение позволяет снизить уровень радиопомех при напряжениях свыше 25 кВ. 1 з.п. ф-лы, 1 ил. таль 1, затем во внутреннюю полость изоляционной детали 1 помещают стержень 2 и указанная полость заполняет ся связкой 4. После этого производится уплотнение связки 4 при помощи вибрации. Затем изолятор подвергается термообработке для отверждения связки 4. Сборка изолятора производится без применения съемной про кладки между нижней частью шапки и изоляторной детали. Высота h кольцевого выступа 5 выбирается из условия возможности свободного удаления излишней связки при сборке изолятора, но она не долж на превышать 10 мм. Ширину п кольцевого выступа следует выбирать минимально возможной по условию механической прочности, но она не должна превышать 4 мм, ^ем меньше ширина S (Л с ел со со «О U75399 тарелкой и соединенные с ней при помощи связки стержень и шапку, о т л и ч а ю щ и й с я тем, что, с целью снижения уровня радиопомех путем оптимизации конфигурации шапки, на открытом торце последней выполнен обращенный в сторону тарелФ о р м у л а и з о б р е т е н и я ки изоляционной детали кольцевой выступ, одна из стенок которого совпадает с внутренней поверхностью Высоковольтный подвесной изолятор, папки. содержащий, изоляционную деталь с а выступа, тем ниже уровень разнопомех изолятора. Изобретение позволяет снизить уровень радиопомех подвесных изоляторов при напряжениях на изоляторе свыше 25 кВ. Составитель В.Трифонов Редактор Л.Лаеткова Техред Л.Олийнык Корректор В.Романенко Заказ 613/ДСП Тираж 388 Подпигное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.» д. 4/5 Производственно-издательский комбинат. "Патент", г.Ужгород, ул. Гагарина,101
